Файнштейн

Номер патента: 1342963

Опубликовано: 07.10.1987

Авторы: Батурин, Файнштейн

МПК: E01D 21/06

Метки: мостов, надвижки, пролетных, строений

...к мостростроению и может быть использовано при сооружении пролетных строений мостов методом продольной надвижки..)Целью изобретения является упрощение монтажа и снижение материалоемкости опор.На чертеже изображено устройство для надвижки пролетных строений мос тов.Предлагаемое устройство содержит неподвижный блок 1, установленный на опоре 2, пропущенный через блок 1 трос 3, к вертикальной нитке которо го подвешен противовес 4, который может быть выполнен в виде емкости, наполненной водой. Другой конец троса прикреплен к пролетному строению 5 через упор 6, причем место его прикрепления отнесено от блока 1 в сторону, противоположную направлению надвижки.Механизм 7 передвижения может быть выполнен в виде горизонтальных толкающих...

Номер патента: 1342578

Опубликовано: 07.10.1987

Авторы: Балыков, Рудов, Файнштейн

МПК: B21J 15/36

Метки: групповой, клепки, развальцовкой

...концы пуансонов 3принудительно удерживаются по координатам развальцовываемьж заклепокнаправляющей плитой 17, связаннойдополнительными шаровыми опорами 8 с тягами Ч, С этой н лъю пуансоны 3 снабжены шарившими опорами 18, установленными в направляющей плите 17, Геометрические размеры устройства соответствуют условию1,14где 1, - расстояние между центрамикрайних шаровых опор тяги;1 - расстояние от центра шаровой опоры пуансона в нажимной плите до его рабочеготорца;1 - расстояние между центрами3шаровых опор тяги в нажимной и направляющей плитах;14 - расстояние между центрамишаровых опор пуансонов в нажимной и направляющейплитах,Шаровые опоры 18 пуансонов 3 в направляющей плите 17 установлены с возможностью перемещения в...

Номер патента: 1341452

Опубликовано: 30.09.1987

Авторы: Айзенберг, Грейс, Гунчев, Михайлов, Орлов, Файнштейн

МПК: F21V 17/14

Метки: светильник

...А. Ревин Корректор С. Черни Заказ 4423/43 Подписное Тираж 465 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 1 13414Изобретение относится к светотехнике, в частности к светильникам сгазоразрядным лампами высокого давления.Цель изобретения - снижение трудоемкости монтажа и демонтажа светильника при его эксплуатации без применения инструмента,На фиг, 1 изображен предлагаемыйсветильник, общий вид; на фиг. 2то же, в разобранном виде.Светильник содержит корпус, состоящий из крышки 1 и коробки 2, соединенных шарнирно, узел 3 подвеса,узел 4 ввода, замок 5 корпуса, паз 6,выполненный в нижней части...

Номер патента: 1320220

Опубликовано: 30.06.1987

Авторы: Касьянов, Липкес, Овчинский, Полозов, Рахматуллин, Файнштейн

МПК: C09K 7/06

Метки: буровых, основе, растворов, структурообразователя, углеводородной

...массы 18,4. В 81,6 г водывводят 6,14 г ЧАС и при нагревании иперемешивании вводят 12,26 г сухойглины,П р и м е р 3. Соотношение глинопорошок - ЧАС 10:5, концентрация реакционной массы 34,6. В 65,4 г водывводят 11,53 г ЧАС и при нагреваниии перемешивании вводят 23,07 г сухойглины.Технологические параметры синтезаорганофильного бентонитового глинопорошка различными способами приведены в табл,1,Из табл.1 видно, что по предлагаемому способу упрощается процесс получения органофильного бентонитовогоглинопорошка и значительно сокращается его длительность.Время, необходимое,цля перемешивания реакционной массы в процессе поСоотношение 60 1,0 0,10 глина -ЧАС 120 0,3 0,08 извест- предлагаеному мому 0,15 180 0,08 20 0,08 2400,08 300 0,08 0,08 Т а...

Номер патента: 1315588

Опубликовано: 07.06.1987

Авторы: Кащеев, Файнштейн, Шишкин

МПК: E04G 21/26, E04H 12/34

Метки: вертикальное, длинномерных, конструкций, нежестких, положение, установки

...создают изги бающий момент, противоположный по знаку изгибающему моменту от собственной массы конструкции. 1 ил.15588 2ют изгибающий момент, противополож" ный по знаку изгибающему моменту от собственной массы конструкции, При этом величина обратного изгибающего момента в прямой пропорциональности заьисит от массы длинномерной конструкции: чем больше ее масса и соответственно большее усилие, прикладываемое на центральное плечо кулачка, 10 тем больше сжимающее усилие в штангах 1 и больше обратный изгибающий момент, воздействующий на длинномерную конструкцию 4. Таким образом, вся система (устройство - длинномерная конструкция)является самокомпенсирующей, Величина допустимых консольных участковдлинномерной конструкции после точек 20...

Номер патента: 1305174

Опубликовано: 23.04.1987

Авторы: Либман, Лившиц, Лидерман, Тюфяков, Файнштейн, Цейтлин

МПК: C21B 7/22

Метки: пылеуловитель

...носком 8.Выгруэочный участоктрубы выполняется диаметром, значения которого находятся в пределах й =(0,3 с 1,++0,7 й ) - (О,бс 1+0,4 с 1 ).При разгрузке пылеуловителя пыль.из пылесборника 2 резервуара 1 черезоткрытый клапан 3 поступает во входной участок 4 трубы, а из него - впережим 5, где смачивается водой изФорсунок б и в виде смоченной, в основном, пылевой массы поступает в выгрузочный участок 7, а из последнего - в выгрузочный носок 8. Выполнение пылеспускной трубы с приведенными соотношениями диаметров его входного и выходного участков и пережима обеспечивает надежную разгрузку даже хорошо смоченной пылевой массы, дающей при выгрузке незначительные пылевыбросы - без оседания ее на стенках выгрузочного участка трубы, беэ...

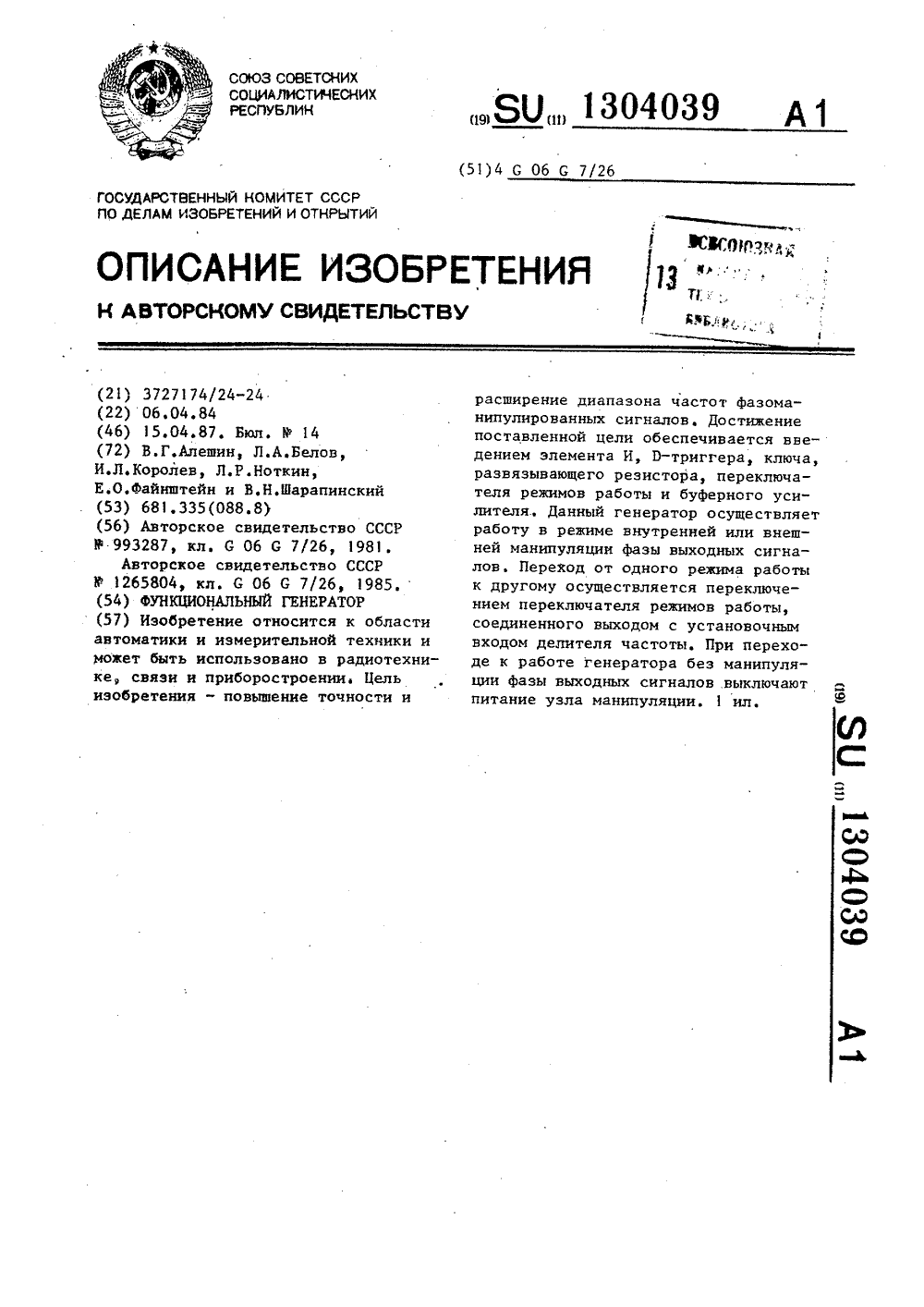

Номер патента: 1304039

Опубликовано: 15.04.1987

Авторы: Алешин, Белов, Королев, Ноткин, Файнштейн, Шарапинский

МПК: G06G 7/26

Метки: генератор, функциональный

...П-триггер 10 в состояние "1", 45С появлением импульса на выходе Ртриггера открывается ключ 18 и порогсрабатывания релейного элемента 5становится равным нулю, При достижении треугольным напряжением нулевого 5 Опорога происходит срабатывание релейного элемента 5 и наклон треугольногонапряжения изменяется на противоположный. В момент прихода на счетный входЭ-триггера 10 первого положительногоперепада напряжения Р-триггер сбрасывается, генератор возвращается в исходное состояние и цикл работы повторяется,39 2Так осуществляется режим внутренней манипуляции фазы, В режиме внешней манипуляции фазы подвижный контакт переключателя 15 устанавливают в положение ТТ, При этом на входе установки "1" делителя 6 частоты появляется уровень "0",...

Номер патента: 1265804

Опубликовано: 23.10.1986

Авторы: Белов, Королев, Ноткин, Файнштейн, Шарапинский

МПК: G06G 7/26

Метки: генератор, функциональный

...имйульса,Для нормальной работы устройства должно выполняться условие 50 55( т/2Г где Т,7,то пояснены,тора 7, где оно сравнивается с нулевым пороговым уровнем. На выходе ком-, 20паратора 7 Аормируются прямоугольныеимпульсы со скважностью 0=2 Щ,).Иэ Аронтов этих импульсов с помощьюАормирователей 9 и 10 импульсов и 25инвертора 8 формируются короткие импульсы (Ов, и О,) р которые соответствуют каждому переходу черезнуль напряжения формирователя 4 функции з 1 пх, Введение схемы 11 расширения импульса обусловлено тем, чтов процессе переброса Аазы, помимо импульсов перехода через нуль, на выходах Аормирователей 9 и 10 импульсов дополнительно появляется пара коротких импульсов. Схема 11 срабатывает только от первого из них. Такимобразом, в...

Номер патента: 1263518

Опубликовано: 15.10.1986

Авторы: Березанский, Файнштейн, Ямпольский

МПК: B25D 17/24

Метки: вибробезопасная, пневматическая, ударная

...1 и крышке 14..Цилиндрические полости 4 - 6 соединяются с источником сжатого воздуха, полость 4 по каналу 22, через камеру 16,по каналу 24, выполненному 25 30 35 40 45 50 55 в корпусе 1 и крышке 14, и каналу 25, выполненному в корпусе 1; полость 5 - по каналу 26, выполненному в корпусе 1 и стакане 9; полость 6 - по каналу 25, каналу 27, выполненному в корпусе 1 и крышке 14, через полость 15, каналу 24, через камеру 16.Полость 6 соединяется по каналу 28, выполненному в корпусе 1, с камерой 29 рабочего хода. Камера 29 рабочего хода и камера холостого хода (не показана) образуются ударником (не показан) в корпусе 1.Впуск сжатого воздуха в воздухораспределительное устройство (не показано) осуществляется с помощью пускового устройства,...

Номер патента: 1259458

Опубликовано: 23.09.1986

Авторы: Гераймович, Файнштейн

МПК: H02P 5/06

Метки: постоянного, электропривод

...сигнала прерыва- Ю ния более низкого приоритета. Блок 3, закончив программу обслуживания сигнала прерывания более высокого приоритета, переходит к выполнению прерванной программы, При этом блок 3 программно может запретить и разрешить работу системы прерываний по любому входу. При выполнении всехпрограмм обслуживания прерываний блок 3 переходит в режим ожидания 30 сигнала прерывания. При появлении сигнала на выходе таймера 13 блок 3 выдает в таймер 11 вычисленное значение задержки импульса переполнения на его выходе по отношению к мо- З 5 менту очистки счетчика, а так жеЮ значение аналогичной задержки, но для таймера 12. Эти значения вычисляются блоком 3 на предыдущем интервале повторения вычислений и хра нятся в его памяти. Затем...

Номер патента: 1257093

Опубликовано: 15.09.1986

Авторы: Лазарев, Лившиц, Лидерман, Ровенский, Файнштейн, Чеботарев, Штеренсон

МПК: C21B 7/22

Метки: пылеуловитель

...содержит резервуар151 с пылесборником 2 и пылевым клапаном 3, под которым размещена наклонная разгрузочная пылеспускная труба4 с разгрузочным носком 5 и форсунками б. Над разгрузочным носком 5, име 20ющим пылеспускное отверстие 7, установлен патрубок 8, сообщающийся сноском 5 через отверстие 9 в трубе4, имеющей дополнительные форсунки 10.Диаметр патрубка 8 выполнен равным диаметру отверстия 9 в трубе4. При этом отверстие 9 размещеноу торцовой стенки 11 патрубка 8,нижняя часть которого выполнена в формеконфузора 12.Устройство работает следующим образом,При разгрузке пылеуловителя горячая пыль, поступающая через открытыйпылевой клапан 3 пылесборника 2 резервуара 1 в пылеспускную разгрузочную трубу 4, смачивается водой иэ...

Номер патента: 1249011

Опубликовано: 07.08.1986

Авторы: Байрамгулов, Гущевский, Гущин, Лакиза, Мазин, Павлычев, Петров, Савин, Толстов, Файнштейн

МПК: C07C 29/06, C07C 31/12

Метки: бутилового, вторичного, спирта

...Н О 1005 и ВБС 18. Жидкость в сборнике конденсата разделяют на две фазы - на водно- спиртовой и отслаивающийся над ним ОС, ОС в количестве 130 кг/ч, в том числе, кг/ч: н -бутилены 13; полимеры 35; ДВБЭ 29; ВБС 39; Н О 14, выводят из системы водно-спиртовой слой, выходящий из сборника конденсата, в количестве 14384 кг/ч, в том числе, кг/ч: НО 12383; ВБС 1941; ИПС 60, смешивают с промывной водой, выходящей из абсорбера, при этом получают смесь в количестве 15407 кг/ч, в том числе, кг/ч: ВБС 1959.; ИПС 60; Н О 13388. Эта смесь поступает в реакционную колонну отгонки азеотропа ВБС, в которой получают дистиллят в количестве 2821 кг/ч,в том числе, кг/ч: ВБС 1921; ИПС 60;НО 840, и сточная вода в количестве12286 кг/ч, в том числе, к /ч: Н...

Номер патента: 1240474

Опубликовано: 30.06.1986

Авторы: Альтман, Воловик, Кенигсберг, Файнштейн

МПК: B07B 13/02

Метки: триер

...Авторское свидетельство618141, кл, В 07 В 13/02,Демский А. Б. и др. Справрудованию зерноперерабатывприятий. М.: Колос, 1970, с ии ячеистые и гонки для я зерновой целью увеоцесса зери, имеющиость и расрой дисков, вой поверх1240474 А Состав Тех ред Тираж ПИ Государс о делам изоб Москва, Ж - П Патент,едактор М. Циткиаказ 3429/6 мокосов ВНИИ п 113035,илиал ППИзобретение относится к машиностроению и может быть использовано в элеваторной, мукомольно-крупяной и комбикормовой промышленности для разделения зерновой массы по длине частиц.Цель изобретения - увеличение производительности процесса зерноочистки,На фиг. 1 изображен триер, общий вид; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - узел 1 на фиг. 1. Триер содержит вал 1 с набором...

Номер патента: 1238032

Опубликовано: 15.06.1986

Авторы: Гольдин, Мальчик, Палк, Спектор, Файнштейн, Цыбульский

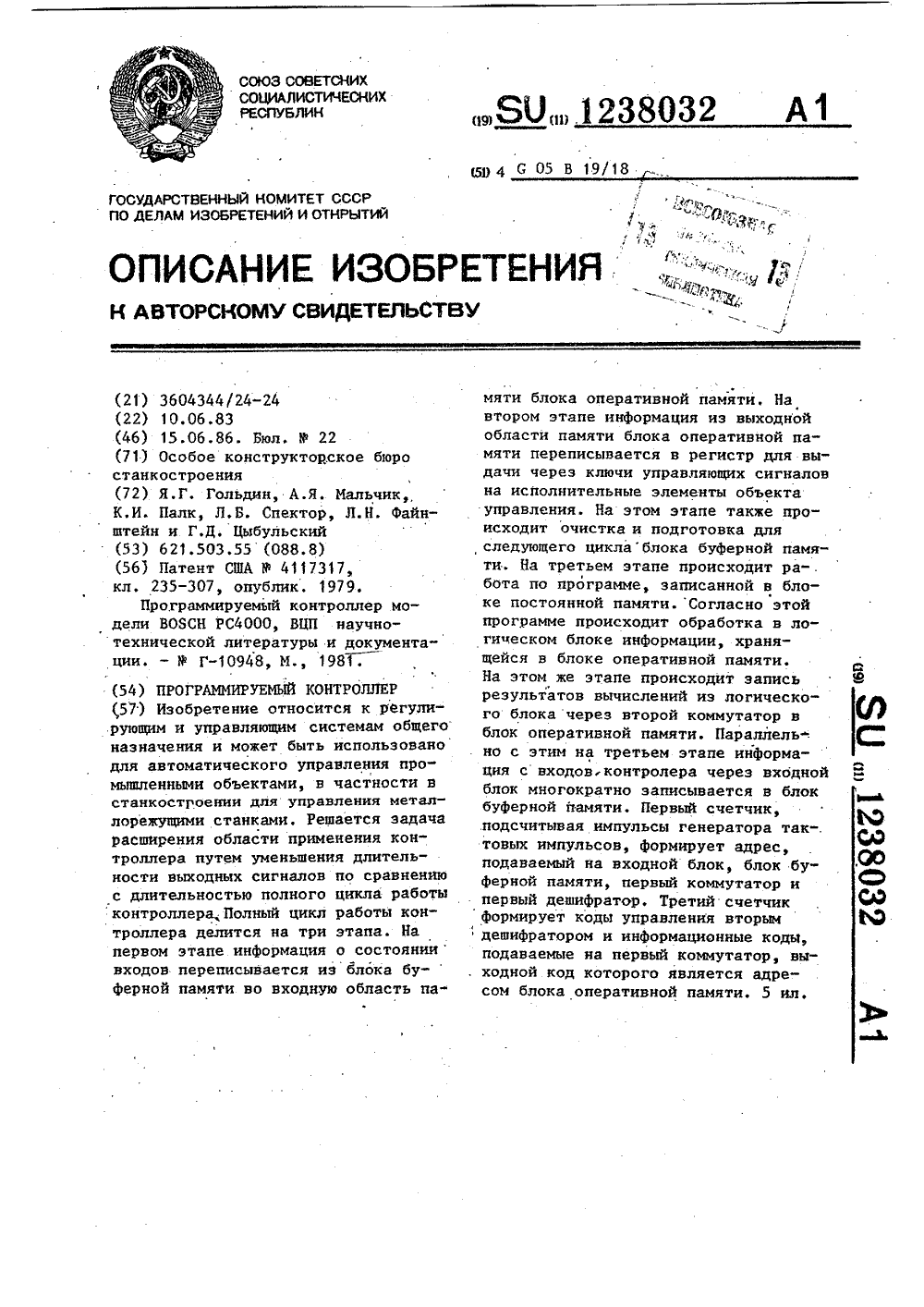

МПК: G05B 19/414

Метки: контроллер, программируемый

...ПК.Единичное значение сигнала "2этап" устанавливает "О" на выходеэлемента ИЛИ-НЕ 18, вследствие чего на выходе элемента ИЛИ 17 и на.управляющем входе блока 8 буферной памяти также устанавливается "О".Это означает, что для блока 8 устанавливается на втором этапе режим записи.Счетчик 2 адреса на втором этапепроизводит счет от О до 256, последовательно перебирая все ячейки блока 8 буферной памяти, Так как на управляющем входе блока 8 установлен режим записи информации, а на информационном входе зафиксировано нулевое состояние на всем протяжении второго этапа, во все ячейки памяти блока 8 будут записаны нули. Это означает полную очистку буферной памяти. Таким образом блок 8 будет подготовлен к приему новой информации на третьем...

Номер патента: 1237775

Опубликовано: 15.06.1986

Авторы: Лившиц, Лидерман, Мильгром, Панин, Файнштейн, Черепинский

МПК: B08B 15/02, E21F 5/00

Метки: агломерата, аспирационное, загрузочной, зоны, охладителя, укрытие

...агломерата, разрез; на фиг. 2 - разрезА-А на фиг, 1,Аспирационное укрытие загрузочнойэоны охладителя агломерата содержиткорпус 1 с аспирационным проемом 2,выполненным в стенке 3 корпуса 1 исоединенным с аспирационным воздуховодом 4, проемом для прохода наружного воздуха 5, выполненным в стенке 6 корпуса 1, противоположнойстенке 3, К корпусу 1 подсоединеназагрузочная течка 7. Стенки 3 и бкорпуса 1 соединены перегородками8 и 9, образующими между проемами2 и 5 полость 10, в которую направлена течка 7, Аспирационное укрытие установлено над загрузочной зоной охладителя агломерата 11,Аспирационное укрытие работаетследующим образом.При загрузке охладителя агломерата загружаемый материал (агломерат) поступает через загрузочнуютечку 7 в...

Номер патента: 1216117

Опубликовано: 07.03.1986

Авторы: Жиленков, Квашнин, Рывкин, Файнштейн, Шариков

МПК: B66B 5/04

Метки: лифта, ограничитель, скорости

...натянутым натяжным устройством, которое установлено в приямке шахты лифта. На шкиве 3 смонтирован центробежный механизм 6, установленный с возможностью взаимодействия с упорами 7 корпуса 4. На основании 1 при помощи оси 8 закреплен рычаг 9 со штырями 10, расположенными на разных уровнях с двух противоположных сторон ветви каната 5. Рычаг 9 кинематически связан с корпусом 4, например, при помощи шарнирной тяги 11. На основании 1 уста. новлены штырь 12 и упор 13 для ограничения поворота рычага 9.Канат 5 связан с механизмом 14 включения ловителей, установленным на кабине 15 (или противовесе).Ограничитель скорости лифта работает следующим образом.При номинальной скорости движения кабины 15 вес шарнирной тяги 11 и рычага параллельно оси шкива...

Номер патента: 1209321

Опубликовано: 07.02.1986

Авторы: Альтман, Воловик, Кинегсберг, Файнштейн

МПК: B07B 13/02

Метки: триер, цилиндрический

...А .Бабинец Корректор И. Муска Редактор С. Саенко Заказ 354/14 Тираж 566 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и может быть использовано в элеваторной, мукомольно-крупяной и комбикормовой промышленности для разделения зерновой массы по длине частиц.Цель изобретения - повышение производительности зерноочистки.На чертеже изображен предлагаемый триер.Цилиндрический триер содержит барабан 1 с ячейками 2, расположенными на его внутренней поверхности, и ячейками 3, расположенными на его наружной поверхности. Внутри барабана 1 имеется приемный лоток 4, пред...

Номер патента: 1208398

Опубликовано: 30.01.1986

Авторы: Беляев, Пчелин, Файнштейн

МПК: F17C 3/00

Метки: термостатирования

...в кислороде, аргоне).Цель изобретения - расширение диапазона термостатирования и повышение надежности.На фиг.1 показано предлагаемое устройство для термостатирования; на фиг,2 - узелна фиг.1,Устройство содержит корпус 1 и рубашку 2 для хладагента, между ними размещена изоляция 3, В сосуде 4 расположена рабочая камера 5 для твердого образца, закрепленная на крышке 6. Над крышкой размещена гильза 7 с подшипниками 8, в которых установлен верхний конец вала 9 мешалки 10.В днище сосуда установлен пробоотборник 11 с капиллярной трубкой 12.Устройство снабжено теплообменником 13 для хладоносителя, расположенным под крышкой, выходной конец 14 которого размещен снаружи 398 2сосуда и подключен к внутренней полости гильзы.Устройство...

Номер патента: 1207976

Опубликовано: 30.01.1986

Авторы: Жиленков, Квашнин, Файнштейн, Шариков, Шуравин

МПК: B66B 7/02

Метки: крепления, лифта, направляющей, основания

...участок 9, который препятствует выходузахвата из прорези 7. Захват 3 имеет у хвостовой части 8 заплечики 10,взаимодействующие с полкой 6.Для исключения необходимостив повышенной точности изготовленияи монтажа устройства целесообразнорасполагать захват 3 в рабочем поло 35жении так, чтобы его конец с профилированным пазом, взаимодействующийс основанием направляющей, находился ниже конца, который соединяетсяв щелевидной прорези 7 с полкой 6,40и образовывал с горизонталью угол о =3-5. В силу этого при действиича захват 3 горизонтальной нагрузкиэт основания направляющей 11 онприжимается своими заплечиками 1045к вертикальной плоскости полки 6и стремится относительно этой точкиповернуться вниз, чем исключаетсявозможность его...

Номер патента: 1201292

Опубликовано: 30.12.1985

Авторы: Касьянов, Липкес, Следков, Файнштейн

МПК: C09K 7/02

Метки: буровой, раствор

...и 0,2 г триполифосфата натрия. К полученному раствору прибавляют,г: метас 1; сульфонол 0,6; превоцелл О, 3; хромпик 0,4 и графит 23, а затем после перемешивания добавляют смесь из 1,5 г эмультала в 40 г СМАДа и перемешивают до получения однородного раствора.Эмультал представляет собой смесь сложных эфиров кислот таллового масла и триэтаноламина 1 ТУ 6-14-1035- -79). Критериями оценки свойств предлагаемого бурового раствора служит коэффиццент: трения для пары Ст 40 ХН-амфиболит и потеря в весеобразцов металла в результате коррозии. Коэффициент трения указаннойпары измерялся в среде бурового раст вора при температуре 180 С и давлении 9 МПа на высокотемпературноймашине трения при времени обработки 3 ч. Потери в весе 1,в...

Номер патента: 1197751

Опубликовано: 15.12.1985

Авторы: Альтман, Воловик, Кенигсберг, Файнштейн

МПК: B07B 13/02

Метки: диск, триера

...ячейкина боковых поверхностях 2 и цилиндрические ячейки 3 на торцовых поверхностях 4, расположенных на разных расстояниях от центра диска от Кдо В , и представляет собои в сечении ступенчатую фигуРУПерерабатываемый зерновой материал включает в себя короткие частицы и длинные частицы. Для отвода коротких частиц служат лотки 5.Максимальная толщина диска определяется неравенством, которое выводится из дифференциального уравнения движения коротких частиц в пространственной системе координат где Т - расстояние между осями симметрии дисков; Е - горизонтальная координатаЕточки Е пересечения траектории движения короткой частицы после вылетаее из карманообразной ячейки боко вой поверхности диска с воображаемойцилиндрической...

Номер патента: 1186565

Опубликовано: 23.10.1985

Авторы: Бродский, Жиленков, Рывкин, Файнштейн, Шариков, Шуравин

МПК: B66B 7/04

Метки: башмак, лифта

...держателя выпол вертикальные, открытые сверху рези, а на боковых стенках вкл ша - выступы, размещенные в у них прорезях, входы в которые рыты концая Упругой скобы, в ненной с всэможностью вэаимод с упомянутыми выступами вклад1186565 б-Б иг. гЗ НИИПИ Заказ 6493/24 ираж 803 Подписное Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 Изобретение относится к подъемно- транспортному машиностроению, в частности к башмакам кабины или противо-, веса.Цель изобретения - уменьшение тру доемкости изготовления и материалоемкости сменного вкладыша.На фиг. 1 изображен башмак, общий вид; на фиг,2 - разрез А-А на фиг.1; на фиг. 3 - разрез Б-Б на фиг,1. 1 ОБашмак лифта содержит корпус 1 с держателем 2, в котором размещен сменный вкладыш 3, и...

Номер патента: 1186289

Опубликовано: 23.10.1985

Автор: Файнштейн

МПК: B07C 1/00

Метки: гибких, коммутации, листовых, потока, предметов

...(в момент совпадения окон 19 и 20 и каналов 21) предметов 32 с постоянно вращающимся барабаном 4. Последний вращается в подшипниках 2 и 3 (фиг. 1) вокруг полой оси 1.В исходном положении все части поворотного коммутационного средства пневмокрана 9 с хвостовиком 10, пружина 12, ось 13 останавливающего элемента 14 неподвижны, причем пружина 12 - рекуператор энергии деформирована (закручена), вследствие чего ее наружный диаметр несколько меньше внутреннего диаметра стакана 18, жестко связанного с постоянно вращающимся барабаном 4.Пневмокран 9 и его цилиндрический хвостовик 10 зафиксированы от поворота в сторону, противоположную вращению барабана 4, пружиной-фиксатором 11.Второй пневмокран 16, расположенный внутри пневмокрана 9,...

Номер патента: 1186287

Опубликовано: 23.10.1985

Авторы: Альтман, Воловик, Кенигсберг, Файнштейн

МПК: B07B 13/02

Метки: диск, триера

...зерновой материал 5 содержит короткие 6 и длинные 7 частицы. Для отвода коротких частиц служат лотки 8.Ширина обода Ъ, на котором расположены цилиндрические ячейки 3, зависит от координат расположения в пространстве ко роткой частицы, вылетевшей из карманообразной ячейки боковой поверхности и определяется совместным решением неравенств1 с 2 ( а - У р) + Я; 6 2 х + Я,30 гдеЬ - ширина обода; Ь - толщина диска; а - расстояние между боковыми поверхностями двух рядом расположенных дисков;А-А Е - координата точки Е пересечения траектории движения короткой частицы после вылета из карманообразной ячейки боковой поверхности диска с воображаемой цилиндрической поверхностью, описанной по торцовым поверхностям дискаг,:М...

Номер патента: 1184777

Опубликовано: 15.10.1985

Авторы: Бродский, Гершаник, Кокорев, Корнеев, Мотовилов, Файнштейн

МПК: B66B 5/02

Метки: безопасности, лифта, обеспечения

...замкнутый контакт 15,1 включается реле 12, которое встает на самопитание через собственный контакт 12.1. После включения реле 10, 11 и 12 по цепи последовательно включенных контактов 10.3; 11.3 и 12.2 включается реле пуска 15, которое становится на самопитание через собственный контакт 15.2. При нормальной работе лифта, когда на этаже открываются двери кабины и шахты механически связанные между собой, замыкается контакт 16 блокировочного выключателя дверей кабины, включая реле 17. Одновременно размыкается контакт блокировочного выключателя дверей шахты, отключая реле 10 при нахождении кабины на нечетном этаже или реле 11 - на четном этаже. При открытом состоянии дверей кабины и шахты испол нительное реле 12 остается включенным, получая...

Номер патента: 1180539

Опубликовано: 23.09.1985

Авторы: Березанский, Николаев, Родько, Темпер, Файнштейн

МПК: F01C 1/16

Метки: пневмомотор

...на 180) на фиг, 3.Пневмомотор содержит корпус 1 с торцовыми крышками (не показаны), в цилиндрических расточках 2 которого размещены шестерни 3 внешнего зацепления и впускные 4 и выпускные 5 окна, причем выпускные окна 5 выполнены в виде прорезей постоянной ширины, длинные стенки в которых перпендикулярны продольной оси 7 корпуса 1, а начальные кромки 8 прорезей смещены на постоянную угловую величину относительно ближней кромки 9 впускного окна 4, при этом начальные кромки 8 каждой прорези в плоскости, перпендикулярной оси 7 корпуса 1, выполнены с равномерным угловым смещением по направлению вращения шестерен 3, причем угловое смещение относительно ближней кромки 9 впускного окна 4 и угловое смещение начальных кромок 8 прорезей одна...

Номер патента: 1180378

Опубликовано: 23.09.1985

Авторы: Касьянов, Липкес, Овчинский, Файнштейн, Ягодин

МПК: C09K 7/06

Метки: буровой, инвертный, раствор, эмульсионный

...латум кислот 21,2 0 0 Трехатомныйспирт Триэтанола мин 200 Окислен- ный петро латум + триэтаноламин(соотношение масс3,1 - 1,0) Изобретение относится к бурению нефтяных и газовых скважин и вскрытию продуктивных пластов, в частности - к инвертным эмульсионным буровым растворам (ИЗБР).5Целью изобретения является повышение устойчивости ИЗБР при высоких температурах при одновременном сохранении объемной структуры.Изобретение осуществляется сле дующим образом.В металлической емкости, оборудованной гидромониторами, перемешивают при помощи бурового насоса последовательно вводимые нефтепродукт - 15 15 м, эмульгатор - 0,6 м и минера 3 лизованную воду - 14,4 м. Перемешивание продолжают 2-3 ч при перепаде давления 3-4 МПа,Пример приготовления...

Номер патента: 1174067

Опубликовано: 23.08.1985

Авторы: Голосман, Ефремов, Караманенко, Файнштейн, Якерсон

МПК: B01D 53/86, B01J 23/883

Метки: газов, кислорода

...5 х 5 или 4 хб мм, Приготовленный катализатор имеет следующий состав: 0,45 ИОх х 0,18 Сц 00,30 А 1 О 0,05 СаСО х х 0,02 (СаО 2 А 1 О ).П р и м е р 4. Аргон с примесью 2,0 об.% кислорода пропускают под давлением 1,25 атм и с объемной скоростью 7500 ч через катализаторы известных и предлагаемого способовДля каждой температуры выдержка повремени в процессе исследований производится в течение 2 ч, измерение остаточного содержания кислорода производится методом "Мукдана" (колбамиемкостью 1,0 и 4,6 л), чувствительностьизмерения составляет ф 0,00005. об,%,Механическую прочность катализатораизмеряют на механическом прессеМПраздавливанием гранул на торецили образующую.Активацию катализаторов (кромеплатинового) проводят рабочим газом,в...

Номер патента: 1169922

Опубликовано: 30.07.1985

Авторы: Жиленков, Файнштейн, Шариков

МПК: B66B 5/08

Метки: кабины, крайних, лифта, ограничитель, положений

...на стойке 1. В вертикальных стенках 4 стойки 1 выполнены соосные друг другу окна 5, в которых размещено П-образное коромысло 2. Концы коромысла 2 выполнены в виде вилок 6, охватывающих канат 7, на котором закреплены зажимы 8. Коромысло 2 имеет предохранительные упоры 9. Канат 7 огибает шкив ограничителя скорости 10 и связан с кабиной 11 лифта. Рабочий элемент 12 концевого выключателя 3 установлен с зазором Кот коромысла 2. На боковых сторонах окон 5 имеются уступы 13, вилки 6 коромысла 2 выполнены упругими.Устройство работает следующим образом.При переходе кабиной 11 лифта уровня верхней или нижней остановки вследствие несрабатывания этажного выключателя один из зажимов 8 при своем движении вверх воздействует на вилки 6, расположенные...

Номер патента: 1167148

Опубликовано: 15.07.1985

Авторы: Быков, Сидоров, Смирнов, Файнштейн

МПК: B66F 19/00

Метки: оборудования, перемещения

...на фиг,4 - сечение А-А на фиг3,Устройство для перемещения оборудования содержит раму 1, опирающуюся на катки 2, попарно соединенные между собой осями 3. Каждый каток 2 снабжен замкнутой направляющей 4, выполненной в форме парал. лепепипеда со сферическими торцовыми гранями, имеющей две прямолинейные параллельные поверхности 5 и 6, соединенные между собой участками 7 и 8, выполненными по радиусу, причем радиус этих участков направ.ляющих больше радиуса катка.Каждая направляющая 4 имеет в се" чении прямоугольную форму (фиг.4) со сквозными прорезями 9 на боковых поверхностях, в которых перемещаются оси 3 катков 2. Перемещаемое оборудование 10устанавливается на раму 1., затем включается тяговый механизм, например лебедка (не...
