Номер патента: 1054022

Опубликовано: 15.11.1983

Авторы: Бугримов, Гучин, Демченко, Евтушенко, Макаренко, Удовенко, Чеботарев, Червоная, Эпштейн

МПК: B23Q 41/02

Метки: линии, перегружающее, поточной, сборки

...на штоке которого смонтированотолкающее приспособление, последнее выполнено в виде 3 - образного кронштейна,на ветвях которого смонтированы параллель.но расположенные рамки с откидными упо. рами, при этом кронштейн жестко связансо штоком силового цилиндра.Кроме. того, привод перемещения выполнен в виде . двух силовых цилиндров, соединенных последовательно,На фиг.показано перегружающее устройство, общий вид; на фиг, 2 - разрезА-А на фиг. 1; на фиг. 3 - вид Б нафиг, 1.Перегружающее устройство поточнойлинии включает привод перемещения, выполненный в виде двух силовых цилиндрови 2, соединенных последовательно и установленных внутри станины 3. Гидроцилиндр1 прикреплен к станине 3 посредством шар нира 4, а гидроцилиндр 2...

Номер патента: 419162

Опубликовано: 07.11.1983

Авторы: Евтушенко, Радыванюк

МПК: G01T 1/202

Метки: сцинтиблок

...пространства вокруг колбы фотоумножителязалита эластомером, Кожух загерметизирован крышкой, которая соединенас ним с помощью эпоксидного клея.Электрические контакты Фотоумножителя выведены на крышку через изоляторы.Недостатки известного сцинтиблока:трудоемкость изготовления и сборки;необходимость равномерного распределения и уплотнения отражающего материала ненадежность оптическогоконтакта сцннтиллятора с фотоумножителем при вибрациях, ударах и изменении температуры окружающей среды;невозможность использования сцинтилляторов меньшего диаметра, чем диаметр Фотоумножителя,Цель изобретения - упрощение конструкции, технологии сборки и расширение эксплуатационных параметров.Цель достигается за счет того,что отражатель, средства...

Номер патента: 308657

Опубликовано: 30.10.1983

Авторы: Бобрышев, Бубнов, Варгин, Евтушенко, Ермаков, Кибальчич, Радыванюк

МПК: G01T 1/20

Метки: сцинтилляционный, счетчик

...эластичного материала с пружиннойметаллической армировкой, напримерцангой, плотно обхватывающей частьсцинтиллятора и фотоэлектронного умножителя в месте их соединения.С целью увеличения площади оптического контакта жидкого сцинтиллятора и фотоэлектронного умножителяэластичный элемент выполнен в видетора, а в кожухе установлена нтулка,образующая гнездо для приема эластич"ного элемента.Цилиндрический кожух счетчика, вкотором расположен фотоумножитель,выполнен с небольшим сужением в зонефотокатода умножителя. В областисужения помещен в гнезде уплотнительный эластичный элемент, например из резины, причем гнездоможет быть образовано самим кожухомили же кожухом вместе с профильнойвтулкой.Для обеспечения герметичности жид"кого...

Номер патента: 1046230

Опубликовано: 07.10.1983

Авторы: Евтушенко, Паус

МПК: C04B 33/00

Метки: керамических, смесь, сырьевая

...известной сырьевой:смеси - высокая температура обжига(1125-1150 С), низкая кислотостойкость и термостойкость, атакжевысокое водопоглощение.Цель изобретения - снижение тем.пературы обжига и водопоглощенияи повышение термостойкости изделий.Укаэанная цель достигается тем,что сырьевая смесь для изготовления керамических изделий, включающая хвосты обогащения железистыхкварцитов и добавку, содержит вкачестве добавки 3,2-5,2 мас.алюмината натрия.Алюминат натрия может быть введен в виде отхода производства витамина С. Вводимый раствор отхода; содержит 15-18 алюмината натрияи имеет РН 1-12, Алюминат натрия,может быть также приготовлен специально.Для лучшего формирования структурыизделия предварительно часть хвос 1тов обогащения...

Номер патента: 1042768

Опубликовано: 23.09.1983

Авторы: Аминов, Будыко, Врагов, Евтушенко

МПК: B01D 9/02

Метки: испарительный, классифицирующий, кристаллизатор

...пребывания кристаллов в слое и скорости роста мелких кристаллов, Врезультате этого происходит интенси фикация процесса кристаллизации иобеспечивается получение кристаллов однородного гранулометрического состава.Выполнение патрубков разной длины и установка их на разной высоте под углом к горизонтали способствует более равномерному распределению пересыщенного раствора по поперечномусечению кристаллизатора, увеличениювремени пребывания кристаллов в слое,и, следовательно, интенсификации4процесса кристаллизации и .получениюкристаллов однородного гранулометрического состава. На фиг. 1 представлен аппарат,40 продольный разрез; на фиг, 2 - сечение А -А на фиг. 1,Кристаллиэатор состоит иэ. испарителя 1 и кристаллорастителя 2, соединенных...

Номер патента: 1040236

Опубликовано: 07.09.1983

Авторы: Евтушенко, Косый, Петров, Рябова, Савченко

МПК: F15B 13/02

Метки: гидравлический, распределитель

...для управления золотником, образующие с корпусом торцовые командные полости, причем он снабжен клапанами, связанными с толкателями и подпружиненными к седлам, образонанннм торцовыми поверхностями центрирующих поршней, поршни подпружиненн со стороны командных полостей и снабжены запорннми поверхностями, сопряженными с поверхностями ступеней расточки корпуса, подклапаннне полости клапанов сообщены с рабочими каналами, а в золотнике выполнены отверстия для сообщения надклапанннх полостей клапанов с напорным и сливннм каналами.На фиг. 1 представлена конструктивная схема гидравлического распределителя на фиг, 2 - разрез А-А на фиг. 1.Гидранличе ский распределитель содержит корпус 1 с напорннм 2, сливннм 3 и рабочими 4 и 5 каналами, в...

Номер патента: 1037208

Опубликовано: 23.08.1983

Авторы: Авдеев, Выгодский, Гильдебрандт, Демичев, Евтушенко, Изаак, Кузнецов, Мышляев, Фомин

МПК: G05B 13/02

Метки: регулятор

...три блока задержки, первыиблок сравнения, два исполнительныхблока, последовательно соединенныевторой блок сравнения, первый фильтрнизкой частоты и обратную модельобъекта, последовательно соединенные 1 О третий блок сравнения и второй экст"раполятор, последовательно соединенные четвертый блок задержки и первыйсумматор, последовательно соединенныепятый блок задержки и четвертый баок 15 сравнения, введены пятый блок сравнения, второй, третий и четвертыйфильтры низкой частоты, второй сумматор, третий и четвертый масштабирующие блоки, последовательно соединен" 20 ные сигнум-реле и блок умножения,последовательно соединенные блокопределения модуля, пятый фильтрнизкой частоты, пятый масштабирующийблок и ограничитель, подключенный 25 вторым...

Номер патента: 1036567

Опубликовано: 23.08.1983

Авторы: Броварный, Данильченко, Доценко, Евтушенко, Косый, Панасюк, Савченко, Складоновский

МПК: B29H 5/02

Метки: вулканизации, пневматических, покрышек, шин

...приводного элемента,Винт выполнен полым, а механизмуправления диафрагмой размещен вполости винта,Кроме того, с целью разгрузкивинта от воздействия возникающихв пресс-Форме распорных усилий,на неподвижном основании параллельно винту установлены дополнительные силовые цилиндры, штоки которых связаны с траверсой.На фиг. 1 изображено предлагаемое устройство в режиме вулканизации; на Фиг. 2 " то же, в раскры"том положении после вулканизациипокрышки; на Фиг. 3 - разрез А-Ана Фиг, 1; на Фиг, 11 - разрез Б"Бна Фиг. 3,Устройство содержит пресс-формус подвижной верхней частью 1, подвижной нижней частью 2 и радиально подвижными секторами 3, имеющими на нижних торцах выступы а, взаимодействующие с соответствующимиим по Форме впадинами р нижней...

Номер патента: 1035635

Опубликовано: 15.08.1983

Авторы: Гофман, Евтушенко, Жилин, Колодный, Тер-Мхитаров

МПК: G09B 9/04

Метки: грузоподъемных, машин, обучения, операторов

...координат О 8 5, связанной со стрелой крана, О, - точка подвеса канатов, плоскость 0185 параллельна плоскости земли, ось 04 В совпадает с проекцией стрелы на землю. Умножение на э 1 п 9 и совпроизводится при помощи синусно-косинусных 15 потенциометров, механически связанных с электромеханической следяющей системой, на вход которой поступает аналог у - скорости поворота крана. На вход блока 4 поступают аналоги 20 и ), с выхода снимаются аналоги ф хо, у, г й 5.Блок 6 выполнен в виде вычислителяаналого-дискретного типа, в котором реализуется следующее выражение: 251, если л0 аО, если г ( О, где а - сигнал на выходе блока 6; г - высота крюка ( груза) относительно земли.Блок 7 может быть вычислителем аналогового типа, в котором...

Номер патента: 1033525

Опубликовано: 07.08.1983

Авторы: Евтушенко, Коваленко, Мариампольский, Шмавонянц, Янькова

МПК: C09K 7/06

Метки: буровой, инвертный, раствор, эмульсионный

...дополнительно содержит сернокислое железо окисное, а н качестве структурообразователя содержит сапропель. при следующем соотношении ингредиентов, мас.В: 45Дизельное топливо 36,4-42,0Продукт взаимодействия дистиллята.таллового масла сСернокислое железо окисное 3,0-5,4Насыщенный водный.раствор хлористого 55натрия 18 ю 0-2116Сапропель 26,0-38,0Разведанные запасы сапропеля по Белорусской ССР составляют 1298 млн. руб. Основные свойства сапропеля:60Естественнаявлажность,ЪСодержание органических веществ,ВЗольность 0Валовый состан золы,Ъ вещество:81 О,леоГеОСаб+М 90БО 3Состав органического на сухое вещество:БитумыГуминоные веществаЛегкогидролизуемые веществаТрудногидролизуемые веществаНегидролизуемыйостатокрН - 5,5. 92,7 62,1 37,9 на сухое 25,8...

Номер патента: 1032543

Опубликовано: 30.07.1983

Авторы: Аврух, Дугинов, Евтушенко, Козлов, Мишин, Счастливый, Федоренко

МПК: H02K 3/48

Метки: газовым, охлаждением, электрическая

...памятью Формы и восстанавливающего прямолинейную форму перегородки в радиальном направлении при рабочей температуре.Пластина может быть выполнена иэнескольких отдельных изолированных одна от другой частей.Температуру конца восстановленияформы задают составом сплава, например содержанием никеля в сплаве Т 1 М 1Суммарное сечение пластин, на ко"торых закреплена перегородка, выбирают таким образом, цтобы их жесткость на изгиб при температуре начала восстановления формы была равнажесткости сечения перегородки на из"гиб, тогда при температуре конца восстановления Формы жесткость сеченияпластин, будет больше жесткости сецения перегородки на изгиб, напримердля сплава Т 1 М эта велицина составляет 20-253,Перед креплением перегородок...

Номер патента: 1031748

Опубликовано: 30.07.1983

Авторы: Броварный, Дзюра, Евтушенко, Индейкин, Косый, Кушнир, Некрылов, Савченко

МПК: B29H 5/02

Метки: литьевая, пневматических, покрышек, форма, шин

...их обеих боковин. 5 5 20 25 30 35 40 45 50 55 Поставленная цель достигается тем, что в литьевой форме для покры шек пневматических шин, содержащей нижнюю .полуформу с расположенной в зоне экваториальной плоскости покрышки загрузочной камерой, имеющей конический заходный участок, верхнюю полуформу, расположенный по ее периферии кольцевой литьевой плунжер с внутренней боковой стенкой, соответствующей по форме половине коронной цасти покрышки, и жесткий тороидальный сердечник, литьевой плунжер установлен с воэможностью аксиального перемещения относительно верхней полуформы.Такое конструктивное выполнение литьевой формы обеспечивает возможность при работе формы сначала установить заданный одинаковый зазор между тороидальным сердечником и...

Номер патента: 1030914

Опубликовано: 23.07.1983

Авторы: Евтушенко, Мишин, Федоренко

МПК: H02K 1/06

Метки: сборки, статор, электрической

...заменяютраспоркаьщ из гидридообраэующего материа;ла. В машинах с аксиальными каналамидля охлаждения распорки имеют от 4 О верстия, совпадающие размерами иразмещением с отверстиями для охлаждения сердечника, После этого производят предварительную затяжку стяжнцх элементов ( гаек) на стяжных45 клиньях, обеспечивающую удельноедавление внутри сердечника 1-3 кгс/см,герметично закрывают торцы корпусафланцами, а через отверстие в нихподают водород с заданной темпера 1Изобретение относится к конструкции статоров электрических машинн технологии их изготовления и может быть использовано в электротехнической промышленности.Известен статор электрическоймашины, содержащий корпус, на котором закреплены стяжные клинья сустановленными на них...

Номер патента: 1028854

Опубликовано: 15.07.1983

Авторы: Евтушенко, Кузьмин, Пащенко, Фокин

МПК: E21F 5/00

Метки: горных, исполнительным, комбайнах, органом, подавления, пыли, шнековым

...направлять выхлопные отверстияэжекторов в зону разрушения угля приизменении положения шнека по мощностипласта.Цель изобретения - повышение эффективности пыпеподавпения путем автоматического регулирования направлениями эжекторов в зону разрушения угля при изменении положения шнека по мощности пласта.Цель достигается тем, что в устройст-.ве для подавпения пыпи на горных комбайнах со шнековым исполнитепьным органом, вкпючающем электрогидробпок управпения положением шнека, водовоздушные эжекторы, систему подачи воды и;рубопроводы, эжекторы эакреппены пообе стороны шнека и объединены в блоки,каждый иэ которых установлен на оси свозможностью поворота и снабжен гидроципиндром, сообщенным посредством трубопровода с эпектрогидроблоком...

Номер патента: 1028401

Опубликовано: 15.07.1983

Авторы: Великородов, Евтушенко, Рычко

МПК: B21B 37/70

Метки: длины, изделия, учета

...подключен к выходу блока 15,распределителя команд. Один .входблока 17 критерия качества подключен к выходу блока 3 сопровождения 55дефекта, а другие входы блока 17критерия качества подключены черезпереключатель 18 выбора длин к выходам 9 счетчика 2. бО Блок 15 распределителя командпредставляет собой практически дешифб 5;ратор, на вход которого подаются Сигнал дефекта на заготовке в блок 3 сопровождения дефекта поступает от блока 19 обнаружения дефектов дефектоскопа). Выход исполнительного блока 20 подключен ко входу блока 1 б выработки команд,а вход поДключен к выходу блока 3 сопровождения дефекта.В качестве датчика 1 импульсов и счетчика 2 используются устройства, аналогичеык прототипу, Опера-. тивно-запоминающие устройства 4 и 7...

Номер патента: 1024431

Опубликовано: 23.06.1983

Авторы: Алешин, Евтушенко, Кузуб, Машков, Убийконь, Ширяев

МПК: C04B 5/02

Метки: грануляции, шлака

...с повышенной трудоемкостью, Кроме того, наличие привода для управления решеткой,работающего в условиях высоких температур и агрессивной среды, снижаетнадежность управления решеткой и усложняет ее конструкцию65 Целью изобретения является упрощение конструкции и повышение ее надежности при сохранении взрынобеэопасности.указанная цель достигается тем,чта в устройстве для грануляции шлака, содержащем приемный желоб, улавливающую решетку, шарнирно соединенную с желобом, и форсунки, устанонленные на боковинах желоба, уланлинающая решетка снабжена контргрузами и установлена на уровне верхнейкромки приемного желоба,Кроме того, вылет рабочей поверхности уланливающей решетки относительно оси шарнирного соединениясоставляет 3/4-4/5 длины...

Номер патента: 1023549

Опубликовано: 15.06.1983

Авторы: Евтушенко, Мишин, Федоренко

МПК: H02K 15/02

Метки: диагностики, прессовки, сердечника, состояния, шихтованного, электрической

...контактом соприкасающихся поверхностей, при этом они имеют одну и ту же температуру.В действительности же поверхности лакированных листов сердечника всегда шероховаты, имеют микронеровностй, а также в процессе эксплуатации машины изменяются условия сжатия сердечника, наличие которых определяет существование дополнительного термического контактного сопротивления определяемого по формуле36 ь,юь где б - предел прочности слоя лака,Р - давление прессовки;3 щ- коэффициент теплопроводности для материала сердечника;- средняя величина зазора"между контактирующимиповерхностями листов.Коэффициент теплопроводности для материала сердечника определяется Оо формуле ЯЭЭ(ф Агде %1 - коэффициент. теплопроводности листа железа. сердеч.ника;3 -...

Номер патента: 1020428

Опубликовано: 30.05.1983

Авторы: Евтушенко, Можейко, Стрельченок, Шевчук, Шмавонянц, Янькова

МПК: C09K 7/06

Метки: буровой, гидрофобный, раствор, эмульсионный

...линоленовой (0,52%), стеариновой (4-10%), пальмитиновой (4-10%) и абиетиновой (20-55%).Способ приготовления раствора заключается в следующем.В дизельном топливе в течение 3 минрастворяют лиственное масло, Приготовленный раствор обрабатывается концентрированным водным раствором алюминатанатрия, затем в него вводится сухойбентонитовый глинопорошок. Раствор легко утяжеляется сухим баритом, которыйвводится в виде пасты, состоящей иэдизельного топлива, эмульгатора и утяжелителя. Добавкой воды раствор легкопереводится в гипрофобную эмульсию.Механизм стабилизации эмульсионногораствора состоит в том, что на межфаэной поверхности раздела образуется трехмерная гидрофильно-пипофильная структурированная полимерная пленка вследствиевзаимодействия...

Номер патента: 1016195

Опубликовано: 07.05.1983

Авторы: Броварный, Гордиенко, Дзюра, Доценко, Евтушенко, Индейкин, Косый, Кушнир, Майборода, Некрылов, Савченко

МПК: B29H 5/02

Метки: литых, покрышек

...нижнюю полуформу, жесткий сердечник, образованный поворотными в вертикальной плоскости секторами, оси шарнирного креплениякоторых расположены в зоне бортовойчасти формы, аксиально подвижный диск и механизм для извлечения секторов, сектора посредством осей шарнирно смонтированы на диске и снабженызубчатыми колесами, .жестко связанными с осями, а механизм для извлечениясекторов выполнен в виде поворотной обоймы, установленной соосно с диском и имеющей на .внутренней боковой поверхности зубчатый сектор, и смонтированных на диске промежуточных зубчатых передач для кинематической связи зубчатых колес и зубчатого сектора.Поворотная обойма выполнена с зубчатым венцом на наружной боковой по,верхности и снабжена приводом поворота в виде...

Номер патента: 1016037

Опубликовано: 07.05.1983

Авторы: Вишняков, Евтушенко, Жморщук, Мотыль

МПК: B22C 3/00

Метки: литейную, нанесения, покрытия, форму

...количество, превышающеенеобходимое Значительно усложняетсямодель, в которой необходимо выполнить множество узких щелей (размерами 0,3 х 25 мм). дельную оснастку на рабочую поверхность уплотненной формы из песчано- глинистой смеси с последующей продувкой формы подогретым воздухом 5Недостатком известного способа является то, что покрытие вводится на поверхность формы в условиях не-. посредственного контакта формы с моделью и образование покрытия на рабочей поверхности формы происходит посредством заполнения пор в поверхностных слоях формы прилегающих к модели, В этом случае равномерно распределить покрытие по всей поверхности Формы возможно только за счет более частого размещения щелей, но это трудно осуществимо особенно на...

Номер патента: 1008228

Опубликовано: 30.03.1983

Авторы: Алешин, Бодров, Евтушенко, Жукова, Львовский, Машков, Мягков, Пилюшенко, Уманский, Устинов

МПК: C09G 1/02

Метки: гидроабразивный, заготовок, металлических, состав

...состава, так как потребности в шлаке каждого металлургического предприятия, могут быть удовлетворены полностью за счет собственных ресурсов. Кроме того, формирование мелкопористой ячеистой структуры в шлаке с включениями свободной извести обеспечивается не специальными технологией и оборудованием, а благодаря косвенным физико-химическим процессам, происходящим при плавления металла в металлургических агрегатах, и кристаллизации шлака в отвалах на открытом воздухе. Лимитированное содержание свободной извести в шлаке (20-25) также достигается режимом выплавки металла и обусловлено обеспечением необходимых прочностных характеристик абразива (твердости, прочности, износостойкости и т.д.), а также поддержанием нужной...

Номер патента: 1007029

Опубликовано: 23.03.1983

Авторы: Бабяк, Евтушенко, Мишин, Счастливый, Федоренко

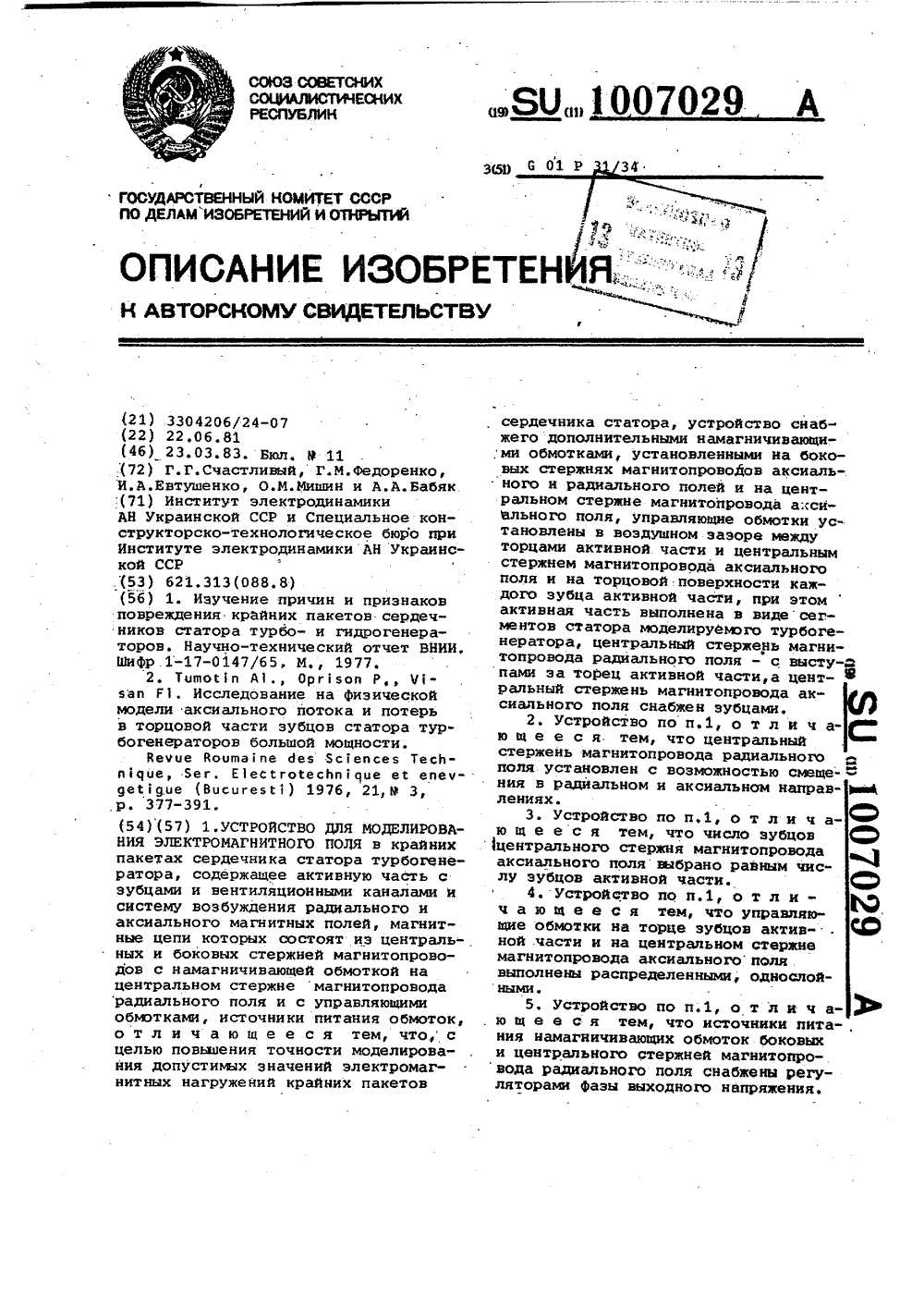

МПК: G01R 31/34

Метки: моделирования, поля, электромагнитного

...поля в крайних пакетах сердечника статора турбогенератора, содержащее активную часть с зубцами ивентиляционными каналами и системувозбуждения радиального и аксиального магнитных полей, магнитные цепикоторых состоят из центральных и боковых стержней магнитопроводов с намагничивающей обмоткой на центральномстержне магнитопровода радиальногополя и с управляющими обмотками,источники питания обмоток, введеныдополнительные намагничивЪющие обмотки, установленные на боковых стержняхмагнитопроводов аксиального и радиального полей и на центральном стержне магнитопровода аксиального поля,Управляющие обмотки установлены ввоздушном зазоре между торцами активной части и центральным стержнем. магнитопровода аксиального поля и на торцовой...

Номер патента: 1001292

Опубликовано: 28.02.1983

Авторы: Губенко, Евтушенко, Жарков

МПК: H02H 7/08

Метки: асинхронного, защиты, перегрузки, электродвигателя

...блок-контактом магнитного пускателя.На чертеже представлена схема пред 50лагаемого устройства для защиты асинхронного электродвигателя от перегрузки.Устройство содержит магнитный пускатель, обмотка 1 которого через последовательно соединенные кнопки"Стоп" 2 и "Пуск" 3, шунтированнуюзамыкающим блок-контактом 4 магнитного пускателя, присоединена к питающей сети, а силовые контакты 5 магнитного пускателя включены последовательно с обмоткой электродвигателя б, максимальное токовое реле, катушка 7 которого через трансформатор8 тока включена в одну из фаз питающей сети. Последовательно с замыкающим блок-контактом 4 включены параллельно соединенные размыкающий контакт 9 максимального токового реле изамыкающий, действующий с выдержкойвремени...

Номер патента: 997167

Опубликовано: 15.02.1983

Авторы: Евтушенко, Жарков, Овчаров

МПК: H02H 7/08

Метки: асинхронного, защиты, опрокидывании, электродвигателя

...тока электродвигателя 9 до значения, близкого к опрокидыванию, при мерно начиная от двухкратного значения, ток во второй обмотке датчика 1 тока увеличивается, термистор 5 нагревается и сопро.тивление его резко уменьшается, напряжение на резисторе 4 возрастает до такой величи-, ны; когда динистор 6 отпирается и испол.нительное реле 7 включается, размыкая цепь питания катушки магнитного пускателя за- , щищаемого электродвигателя 9. При перегреве электродвигателя 9 тоКами любой величины сопротивление второго тер. мистора 8, встроенного в корпус электро. двигателя 9, уменьшается, в результате чего появляется разность потенциалов между средней точкой вторичной обмотки 12 трансформатора и заземленным корпусом электродвигателя 9, и...

Номер патента: 995203

Опубликовано: 07.02.1983

Авторы: Евтушенко, Мишин

МПК: H02K 1/18

Метки: переменного, статор, электрической

...упоров повышает жесткость конструкции торцовой зоны статора, а регулировка давления упоров на каждый палец обеспечивает равномерность прессовки сердечника статора, что приводит к повышению надежности и нагрузочной способности машин.На фиг.изображен статор электрической машины, общий вид; на фиг, 2 разрез Л - -А на фиг. 1; на фиг. 3 - регулировка давления упора на пальцы набором шайб; на фиг. 4 - то же, регулировочными болтами.Статор электрической машины (фиг. 1) содержит шихтованный сердечник 1, обмотку 2, стяжные шпильки 3, нажимную плиту 4, нажимные пальцы 5 с выступами 6, упоры 7, накладки 8 и болт 9. Упоры выполняются в виде стержней, один конец которых фиксируется выступами на пальцах со сферическими углублениями, другой конец...

Номер патента: 995202

Опубликовано: 07.02.1983

Авторы: Евтушенко, Мишин, Федоренко

МПК: H02K 1/06

Метки: модель, сердечника, статора, электрической

...и 13 давления, трубопроводов 14 - 16, компрессора 17, трубопровода 18 с регулятором 19 давления, датчика 20 давления, блока 21 управления, контактных выключателей 22 и 23 и пьезоэлектрических датчиков 24.Устройство работает следующим образом. Компрессор 17 по трубопроводу 18 через регулятор 19 давления, установленный на заданное давление, и отверстие 7 в стенке стержня подает сжатый воздух во внутреннюю полость при этом деформирует (раздувает) его стенки на заданную величину деформации и таким образом обеспечивает усилие на стенке паза сердечника, равное усилию при температурном расширении стержня обмотки. Величину давления стержня на стенку паза сердечника определяет датчик 24 давления. Компрессор 10 по тру 6 опроводу 16 через...

Номер патента: 983902

Опубликовано: 23.12.1982

Авторы: Бабяк, Евтушенко, Мишин

МПК: H02K 3/42

Метки: переменного, статор, электрической

...пакета.При этом второе короткозамыкающеекольцо, расположенное в зоне лобовыхчастей обмотки.статора, установленона половине длины вылета лобовых частей обмотки статора.Кроме того, стержни экрана имеютформу верхнего стержня обмотки статора н расположены с шагом, равнымзубцовому делению.На чертеже изображен статор электрической машины, общий вид.Статор содержит шихтованный сердечник 1, стержни 2 обмотки нажимныепальцы 3, нажимную плиту 4, стяжныешпильки 5, экран, состоящий из системы стержней 6 и короткозамыкающих колец 7 и 8. Экран расположен над верхними стержнями обмотки статора, шагстержней по окружности равен, например, зубцовому делению статора.Места соединений стержней с кольцамиимеют хороший электрический контакт(например,...

Номер патента: 981016

Опубликовано: 15.12.1982

Авторы: Абросимов, Евтушенко, Левченко, Мирошник, Михайлевич, Молчанов

МПК: B30B 15/30

Метки: заготовками, загрузки, пресса

...контурами 14, огибающими звездочки 15 посредством пальца 16, входящего в вертикальный паз 17 приводнойкаретки 4 и соединяющего цепные контуры 14, причем длина паза должна бытьбольше делительной окружности звездочек,чтобы палец 1 6 при реверсе приводйойкаретки 4 не выходил из паза 1 7. Заготовка 18 перемешается с шагающего 20пода 2 печи 3 на матрицу 19 штампа,расположенного на оси пресса 20, Длявысотной регулировки устройство снабжено домкратами 21,Устройство работает следующим об,ъразом.В исходном положении приводная каретка 4 и подвижный рольганг 8 находятся в крайнем левом положении. Шагающим подом 2 сориентИрованная по оси З 0штампа нагретая заготовка 18 выдается из печи 3 и укладывается на неподвижный рольганг 1....

Номер патента: 974509

Опубликовано: 15.11.1982

Авторы: Евтушенко, Карацуба, Смородин, Счастливый, Федоренко

МПК: H02K 15/02

Метки: диагностики, магнитопровода, прессовки, сердечника, шихтованного

...С помощью зависимости В = х (0) (фиг.1) по изме неншо аксиальной составляющей индукции м 0 можно судить о степени распрессовки сердечника статора.Способ диагностики прессовки шихта ванного сердечника магнитопровода осуществляется следующим образом; 4На станине 3 гидравлического пресса (фиг.2) в обжимных пластинах 4 уста- номен макет шихтованного сердечника 5. Прессующее усилие через обжимную плаотину 4 передают на пакет 5 по програм- щ ме, заданной экспериментатором. Магнитный поток в пакете создается при помощи намагничииающей катушки 1 и магнитопровода 2. Катушка 1 питается от регулируемого источника переменного тока с частотой80 с . Измерение аксиальной составляющей индукции магнит ного доля производится на поверхности пакета (датчик...

Номер патента: 966315

Опубликовано: 15.10.1982

Авторы: Василенко, Вертячих, Евтушенко, Швиндин, Шкарбуль

МПК: F04D 29/40

Метки: боковой, подвод, турбомашины

...камеру. о внутренней поверх"15 ностью, переходящей в размещенный вПоток подается через подводящий ,конфузоре"и радиально направленный крадиальный канал 1"в спяральную , его центру зык, имеющий боковце стенкамеру 5 и далее в отводящий осевой , ки, линия пересечения которых образуконфуэор 2, при этом соблюдается ет выходную кромку о т;л и ч а ю"9условие сохранения постоянства мо" 201 щ и й с я тем, что, с црфью улучшемента скорости потока на любом ра-ния структуры потока, точка пересече"диусе выходного сечения отводящего ния выходной кромки языка с втулочнойосевого конфузора 2, что достигает" поверхностью конфузора смещена относя смещением в точки пересечения вы" сительно точки ее пересечения с периходной кромки 10 с втулочной поверх...
