Ершов

Номер патента: 1441335

Опубликовано: 30.11.1988

Авторы: Ершов, Карпинец, Меньшов, Суд

МПК: G01R 31/00

Метки: изоляции, обмоток, прогнозирования, рабочем, расхода, режиме, ресурса, электрообрудования

...мощностиив номинальном режиме, Вт;- превышение температурыобмотки над температуройокружающей среды, К,ТП - постоянная нагрева, сс - теплоемкость, Вт с/К. 40По заданным значениям потерь мощности в диагностируемом электрооборудовании в номинальною. режиме, которые могут быть определены предварительно для данного типа электро оборудования экспериментальным путем либо с использованием паспортных технических характеристик, любое отклонение режима работы контролируемого электрооборудования от номиналь ного приводит к изменению теплового режима и, следовательно, к нарушению равенства (1). При этом в зависимости от типа контролируемого электрооборудования критический режим работы контролируемых обмоток характеризуется коэффициентом о 6 и...

Номер патента: 1441052

Опубликовано: 30.11.1988

Авторы: Ершов, Парфенов, Петров, Толкачев

МПК: E21B 10/18

Метки: буровое, гидромониторное, долото

...4. В целях гарантии закрытия промывочных отверстий шарнир 11 установлен таким образом, чтобы перекрывающая штанга 12 отклонялась только в сторону промывочного отверстия, а низ перекрывающей штанги 12 выполняется из эластичного материала, например из резйны,Клапанный регулятор работает следующим образом,При включении циркуляции промывочной жидкости между корпусом регулятора 4 и крышкой штока 6 создается перепад давления. Усилие, возникающее в результате действия перепада давления на крышку штока 6, перемещает шток 5 и переключатель 8, сжимая пружину 7. При перемещении вниз в результате скольжения направляющих канавок 10 вдоль фиксаторов 13 переключатель 8 совершает поворот относительно штока 5 на определенный угол. При...

Номер патента: 1440581

Опубликовано: 30.11.1988

Авторы: Ершов, Жарков, Макаров, Орехов

МПК: B21D 19/08

Метки: лентах, образования, утолщений

...в участки фильеры 7, где заполняет их строго по глубине Я. Пройдя весь участок осадки, кромки ленты формоизменяются и принимают на выходе из фильеры форму последней. После выхода конца ленты с утолщенными кромками из зажимного приспособления она захватывается и протягивается вперед, например, от привода гидроцилиндра, связанного с толкающим приводом (не показано), После этого ленту протягивают через фильеру до тех пор, пока не будет получено утолщение на заданной длине кромки ленты. Наличие нагревателей и охладителей обеспечивает перепад температур в зоне передачи усилия и в очаге деформирования, который обеспечивает заполнение материалом фильеры и предотвращает потери устойчивости листа.При расчете формулы связи размеров полости и...

Номер патента: 1439464

Опубликовано: 23.11.1988

Авторы: Ерофеев, Ершов, Занин

МПК: G01N 3/56

Метки: испытания, усталость, фрикционную

...ил. на которых не превышает половины диаметра шариков-инденторов 9.Устройство работает следующим образом,При вращении диска 8 с заданной угловой скоростью сд шарики-инденторы 9, прижатые плоским бесконечным ремнем 10 к конической поверхности ка" навки, скользят по испытуемой поверхности образцов 2, нагруженных определенным нормальным усилием Б, Рабочая поверхность образцов 2 окончательно обрабатывается в сборе образцов с коромыслом 1, что обеспечивает выполнение испьггуемой поверхности обоих образцов в одной плоскости, Самоустановка образцов 2 относительно шариков-инденторов 9 посредством шарнирного крепления коромысла 1 на оси 4 исключает динамические нагрузки, связанные с непараллельностью рабочей плоскости образцов 2 относительно...

Номер патента: 1439165

Опубликовано: 23.11.1988

Авторы: Ершов, Жулев, Обухов

МПК: E01B 29/05, E01B 29/16

Метки: бесстыкового, плетей, пути, раздвижки, рельсовых

...га ширинуколеи и ролики 3 для поддержания ста,рых плетей при их сдвижке внутрь колеи, Рама 1 опирается на две опорысостоящие из гибких бесконечных эле Оментов А, связанных с приводом 5. Припомощи этих опор устройство перемещается по шпалам 6. На раме 1 уста"новлено приспособление 7 для создания требуемых растягивающих напряжений в надвигаемых рельсовых плетях,Приспособление 7 состоит из рычагов8 один конец которых шарнирно Закреплен на раме 1, а на других их концах установлены электромагниты сос Отаящие из сердечьппсов 9 с намотанными на них катушками 10; Электромагниты направлены друг к другу разнымиполюсами. На сердечниках 9 установлены съемные ползуны 11 из немагнитного материала с большим коэффициентом трения скольжения, Внешняя...

Номер патента: 1438952

Опубликовано: 23.11.1988

Авторы: Агафонов, Ершов

МПК: B25B 13/06

Метки: гаечный, ключ, резьбовых, соединений, торцовый, фиксатором, шариковым

...ца резьбовойстержень 4 с встроенцым подпружиненным шлриковым Фиксатором 5, установленный в корпусе 1 с возможностью перемещения толкатель 6, имеющий осевой паз 7 и выступ 8 на упорном торце, и закрепленный на корпусе 1 и. расположенный в осевом пазу 7 толкателя 6 вороток 9. На корпусе 1 можетбыть установлен фиксатор в виде винта 10 для Фиксации положения толкателя 6 в корпусе 1. Масса толкателя 6должна быть выбрана таким образом,чтобы обеспечить перемещение подпружиненного штока шарикового Фиксатора5 ца необходимую величину, т.е. устранить стопорение гайки 3, котораярасположена в узком кородце изделия11, имеющего паз 12. Ключ работает следующим образом, 11 редварительцо для удобства работы с ключом Фиксируют положение толкателя 6...

Номер патента: 1436034

Опубликовано: 07.11.1988

Авторы: Ершов, Красильников, Лозовой, Лосев, Морговский, Пеликс, Хакимьянов

МПК: G01N 23/18

Метки: дефектоскоп, рентгеновский, самоходный

...элемента памяти соединены с входами указанных логических блоков и блока 13 (с прямого выхода), а также с входом другого элемента памяти (с инверсного выхода), выходы которого соединены с входами. первого, элемента памяти (с инверсного выхода) и указанных логических блоков,43603а также логического блока 14 (с прямого выхода).Устройство содержит также промежуточные элементы 15 и 16 памяти и од 5новибратор 17. Элементы памяти ны -полнены на базе 7 К-триггера и имеютинформационные входы 18 и 19, импульс.ный вход 20, входной элемент 21, элемент 22 з адержки, триггер 23, элемент 24 задержки, прямой выход 25,инверсный выход 26. Все логическиеблоки выполнены по схеме 2 И-НЕ.Выход логического блока 10 соединен синформационными входами первого...

Номер патента: 1436019

Опубликовано: 07.11.1988

Авторы: Ершов, Комарова, Музычук, Сорокин, Тарасов, Филиппов

МПК: G01N 15/02

Метки: концентрации, остаточной, пульпе, реагентов, флотационной

...апта,а,3 лгитИзобретение относится к обогащению полезных ископаемых, в частности к методам оперативного контроля флотационногопроцесса и качества оборотной воды обогатительных фабрик,Цель изобретения -- повышение точности анализа при использовании водонерастворимых реагентов.На чертеже представлена зависимостьостаточной концентрации реагентов (ОКР)от времени прохождения заданного объемавоздуха в анализируемой флотационной пуль, пе.Пример. От анализируемой пробы флотационной пульпы отделяют твердую фазу.Жидкой фазой пульпы заполняют камеруфлотомашины при закрытом воздушномпатрубке и включают импеллер. Засасывание воздуха из атмосферы при включенииимпеллерной мешалки во флотомашине осуществляется через специальный патрубок,снабженный...

Номер патента: 1434490

Опубликовано: 30.10.1988

Авторы: Ершов, Сафронов, Филимонов

МПК: G11B 5/02

Метки: высокочастотного, записи, магнитной, подмагничивания

...магнитныхголовок соответственно в блоке 29модуляторов, в блоке 30 регуляторов,в блоке 31 усилителей и в блоке 32головок может быть иным, чем на чер- ЗО теже.Высокочастотное подмагничиваниепри магнитной записи посредствомпредлагаемого устройства происходитследующим ббразом.Генератор 15 синусоидального напряжения формирует синусоидальное напряжение, частота которого равна частоте высокочастотного тока подмагничивания (фиг.2 а). Синусоидальноенапряжение генератора 15 синусоидального напряжения поступает на входынесущей первого 16, второго 17, третьего 18 ичетвертого 19 цифроаналоговых преобразователей, играющихроль амплитудных модуляторов, и навход счетчика 24. Счетчик 24 Форми-,рует прямоугольные импульсы, подаваемые на первые и...

Номер патента: 1434463

Опубликовано: 30.10.1988

Авторы: Ершов, Иванов, Соколов

МПК: G06K 13/26

Метки: бумажной, ленты, перемотки

...связанный с кассетой 2 и осью 12 двигателя, 1 ил. новленной соосно с осью 1 вращения кассеты, на одном конце (плече) 7 д рычага закреплена регулируемая пружина 9 для переключения рычага 7, которая занимает "левое" положение при наматывании ленты 4 на катушку 3 кассеты 2 и "правое" - при ее сматывании, а на другом конце (плече) рычага имеется, натяжной ролик 10, на плече 7, рычага установлен прижимной фрикционный ролик 1, кинематически связанный с кассетой 2 и осью 12 двигателя.Устройство для перемотки бумажной ленты работает следующим образом.Бумажная лента 4 при наматывании на кассету 2 направляется роликом 5 к ролику 10 рычага 7 и укрепляется на кассете 2, Ось 12 двигателя через ролик 11 поворачивает кассету 2 по часовой...

Номер патента: 1433582

Опубликовано: 30.10.1988

Авторы: Головин, Ершов, Ковалев, Лапиров, Чумадин, Якименко

МПК: B21D 26/02, B21D 41/02

Метки: внутренним, давлением, заготовок, полых, раздачи

...газа в устройстве предусмотрен вентиль 14, а для подачи газа - . вентиль 15.Устройство работает следуюгцим образом.1 редварительцо разогретьн;, например, с помощью тэцов цолуматрицы 2 и 3 разводят и устанавливают в их полости трубчатую заготовку )6, диаметр которой больше диаметра зоны 9 полуматриц 2 и 3. Под действием гидроцилицдров 4 осуществляют сближение полуматриц, обжимая торцы трубчатой заготовки 16. Затем открывают вентиль 15, а вентиль 14 закрывают, подавая газ в полость заготовки Г. Изоыточное давление газа в полости трубь стравливается через торцы трубчатой заготовки. По мере сближения полуматриц 2 и 3 и обжима торцовых частей заготовки 16 кромки последней касаются поверхности 1 Г) и упираются в нее, в результате чего...

Номер патента: 1433555

Опубликовано: 30.10.1988

Авторы: Ершов, Жарков, Лапин, Ливенко

МПК: B21D 19/08

Метки: заготовок, кромок, листовых, утолщения

...роликами 7, количество которых зависит от размеров заданного утолщения кромки, и производят прокатку кромки заготовки цо всей ее длине, перемещая каретку с помощью ходового винта 11, например, от элект. родвигателя (це показан). В процессе торцовой осадки кромки (црц работе одного деформируюцкхго ролика) дефорыпрх юший ролик / вцедряс. ся ц Г(2) Х- В.,--- тогда Ьо Произведем заменуЬ.= 1, Е, =.5.,Г, =(х - К., )(6) рец заготовки и осаживает ее на рассчитанную величину, при этом кромка утолшается, а элемент противодавления, воздействуя на кромку, не позволяет ей не только потерять устойчивость, но и обеспечивает заданное противодавление для равномерного набора материала за счет сжатия эластичных элементов 6. Количество, размеры...

Номер патента: 1433453

Опубликовано: 30.10.1988

Авторы: Ершов, Коржов, Недзельский, Сазонов

МПК: A22C 25/16

Метки: рыбы, филетирования

...к плите 1 с помощью кронштейна 12, Всредней части пластин 7 над последними размещен ориентатор 13 брюшкарыбы, смонтированный на оси 14, укрепленной на плите 1.Электродвигатели 2 установлены накронштейнах 14, шарнирно укрепленныхна стойках 15 с возможностью изменения угла их наклона в горизонтальнойплоскости,Устройство работает следующим образом,Предварительно отделенная тушкарыбы брюшком вверх и головным срезомвперед по рыбоводу 11 подается напластины 7, между которыми за счетсобственной силы тяжести она располагается и центрируется, а затем ужепод определенным углом подается к ножам 3. При этом более мелкие рыбы,скользя по пластинам 7, опускаютсяниже, а более крупные располагаютсявыше, Это зависит от толщины тушки.Таким образом,...

Номер патента: 1431886

Опубликовано: 23.10.1988

Авторы: Волков, Горленко, Ершов, Орехов, Пашкевич

МПК: B21D 19/08

Метки: заготовок, кромок, листовых, утолщения

...витками заготовкиграфитом 4, Намотанный на оправку 3 30и заполненный графитом 4 пакет помеается в цилиндрическую обойму 5 устРойства для двухсторонней осадки торцов листовой заготовки. Заготовка;ларевается до температуры проявленияштампуемым сплавом эффекта сверхпластичности при помощи нагревателей 6,расположенных на торцах обоймы 5 иосаживается пуансонами 7 и 8 до требуемых утолщений кромки листа с подЩдержанием постоянной скорости деформации, Холодильник 9 подстуживаетсреднюю часть заготовки с целью предотвращения потери устойчивости заготовки при нагреве и последующей осадПке. По окончании осадки пакет иэвлекается из устройства и распрямляется,Использование графита в очаге деФормации повышает несущую способностьзаготовки и меняет...

Номер патента: 1428849

Опубликовано: 07.10.1988

Авторы: Ершов, Жарков

МПК: F16B 39/34

Метки: гайка, стопорная

...На чертеже гайка показана навинченной на болт 5 при соединении деталей 6,При соединении деталей с помощьюданной гайки стопорение производитсяследующим образом.Отопорную гайку, т.е. резьбовойшестигранный корпус 1 совместно с накидным кольцом 4, например торцовымключом, навннчивают на болт 5 до требуемой величины затяжки, после чеготорцовой ключ выводят из зацепленияС ШЕСтИГраННИКОМ аеэт.боВСГС ШЕСТИгранного корпуса н поворачивают накидное кольцов направлении затяжки, При этом накиднсе кольцо 4 нижней скошенной частью будет сказыватьДЯВЛЕНИЕ На НаРУт(НУ 1(т ПОВЕРХНОСТЬэластичных вставок 3, которые, всвою очередь, будут сжиматься. Отсжатия материал эластичньж вставок3 будет перемещаться в реэьбовую зону болта 5, заполняя объем...

Номер патента: 1428847

Опубликовано: 07.10.1988

Авторы: Агафонов, Головко, Ершов

МПК: F16B 39/02

Метки: винтовой, механизм

...и 7, образуя внутренний 8 и внешний 9 стопорные участки. В зоне радиально прорезей гайки, параллельно ее оси вы 1 олнено дополнительное отверстие 10, которое на одном и сто порящих участков имеет резьбовую35 часть 11. Гайка 2 снаЬжена стяжным винтом 12, установленным в отверстии 10 и взаимодействующим с его резьбовой частью 11.Винтовой механизм может быть использован, например, в силоизмери" тельном стееще при креплении подвиж ного стола для установки объекта испытаний на нескольких ориентированных в тангенциальном направлении штангах, передающих осевые усилия на силоиэме" рительные средства. Регулировка положения подвижного стола стенда произво. дится изменением положения диФФеренцнальнык гаек на штангах, а Фиксация - посредством...

Номер патента: 1427592

Опубликовано: 30.09.1988

Авторы: Бобров, Ершов, Трощило, Шмелев

МПК: H04L 25/40

Метки: биполярного, кода, передачи

...действия соответствующих импульсов и шунтирующих в этимоменты времени двухпроводную линиюсвязи.На выходах первого и второго электронных ключей формируется сигнал всоответствии с диаграммой на фиг.2 а,,При подключении к двухпроводнойлинии связи большого числа абонентовувеличивается суммарная паразитнаяемкость, приводящая к возникновениюпереходов в паузах между биполярнымиимпульсами (фиг.2 ж, пунктирная линия),Для компенсации переходов и улучшения формы импульсов к двухпроводной линии связи через диодный мост17 подключен третий электронный ключ13, имеющий в открытом состоянии малое сопротивление. Моменты открывания третьего электронного ключа 13определяются логическим блоком 10,пропускающим на свой выход опорнуювысокочастотную...

Номер патента: 1427336

Опубликовано: 30.09.1988

Авторы: Ершов, Николаев

МПК: G05D 3/00

Метки: задатчик, микроперемещений

...отработки перемещения, а также обеспечивает дианеризацию статической характеристики преобразования в 1(1+К, К,) число раз, где К и К коэффициенты передачи каналов пряИой и обратной связи соответственно. Таким образом линейность статической характеристики, а также погрешность перемещения определяются, главным образом, характеристиками индуктивной катушКи.Задатчик микроперемещений работает. следующим образом. При подаче на входдифференциального усилителя 13 электрического сигнала выходное напряжение, усиленное дифференциальным усилителем 15, переключает компаратор 16 или 17 в зависимости от полярности входного сигнала. При переключении компаратора включается соответствующая оптоэлектронная пара 18 или 19, которая, в свою очередь,...

Номер патента: 1426605

Опубликовано: 30.09.1988

Авторы: Ершов, Лахтанов, Марков, Протасов

МПК: B01D 3/26

Метки: колонн, контактное, тепломассообменных

...близости от наружной поверхности дополнительных обсчаек 9. Между цилиндрической частью 4 конических завихрителсй 2 и 3 и внутренней стенкой контактной трубы 1 установлены ребра 2 для создания кольцевого зазора 3.Устройство расботаст слсдукицим образом.Газ поступает в контактную трубу 1 снизу.Жидкость подастся сверху и в виде пленки стекает по внутренней поверхности контактной трубы 1, причем часть жидкости поступает в кольцевой зазор 13 между цилиндрической частью 4 завихрителя н внутренней поверхностью контактной трубы 1, а чалжидкости попадает на внутреннюю стенку цилиндрической части 4 сонического завихритсля 2 и в виде пленки стекает по наклон ным лопастям 5, перемещаясь от стенки к центру контактного устройства. При движении...

Номер патента: 1424911

Опубликовано: 23.09.1988

Авторы: Ачаповский, Ершов, Жарков, Ларин

МПК: B21D 19/08

Метки: листах, образования, утолщений, штамп

...В этой полости сзозможностью перемещения установлен пуансон 3 осадки с пазом 4, разделяющим егойа большую 5 и малую 6 ступени. В пазуНуансона 3 размещен элемент 7 противоДавления, выполненный в виде эластичнойставки. Обрашенная к нижней плите 1поверхность 8 паза 4 выполнена рифленой,Еля зажима листа в процессе образоваия утолщения служит плоский прижим 9,Штамп работает следующим образом.Листовую заготовку 10 устанавливают наижнюю плиту 1 и фиксируют прижимом 9.а ее монтируют пуансоносадки 3 с разМещенной в его пазу 4 эластичной вставкой 7. При этом пуансон 3 нижней поерхностью малой ступени б контактируетприжимом 9, большой ступени -- с опорнойоверхностью нижней плиты 1, а рабочейоверхностью паза 4 - с торцом листовои30а...

Номер патента: 1425742

Опубликовано: 23.09.1988

Авторы: Вайнблат, Гриценко, Ершов, Тарасов

МПК: G06M 7/02

Метки: плоских, счета

...друг на друга, сцепленныемежду собой микразаусенцами, абразовавшимися после штамповки. Детали, перемещаясь по лотку, попадают в закрученный лоток (короб) 7, в котором они устанавливаются на ребро (фиг, 3 и 4), В этот момент силы гравитации направлены через торцы деталей 26 и под действием вибрации многие микрозаусенцы обламываются или притупляются, В результате детали смещаются одна относительно другой,При дальнейшем движении по закрученному лотку в форме короба 8. детали ложатся на другую плоскость и выходятна верхний виток второго спирального лотка б. По мере удаления отнцентра конуснои чаши и продвижения на верхние витки деталей 26 амплитуда и скорость их увеличиваются.Все это способствует равномерному распределению деталей по...

Номер патента: 1425598

Опубликовано: 23.09.1988

Авторы: Ершов, Золин, Петров

МПК: G05B 11/01

Метки: привод, силовой, следящий

...начальное угловое положение нагрузки. Сигнал Б с выходайг 5 алгебраического сумматора 16 может быть представлен: 1 О где , - входной сигнал в виде цифрового двоичного кода;М, - сигнал с датчика 10 положения в виде цифрового двоичного кода объекта 9 управления;К, К- коэФФициенты преобразованияцифроаналоговых преобразователей 3 и 4.При К,=КЧ, П =Кц, о 120Сигнал У . запоминается на блокег19 памяти при срабатывании анализатора 18 ошибки, которое происходит при отработке больших рассогласоваоний, превышающих 2, и при срабатыва нии второго (точного) релейного анализатора 13 скорости, которое происходит при скорости объекта 9 управления 1,5-2,0 о/с.При нулевом значении сигнала с цифрового датчика 1 О положения, т,е. о, = О, блок 19...

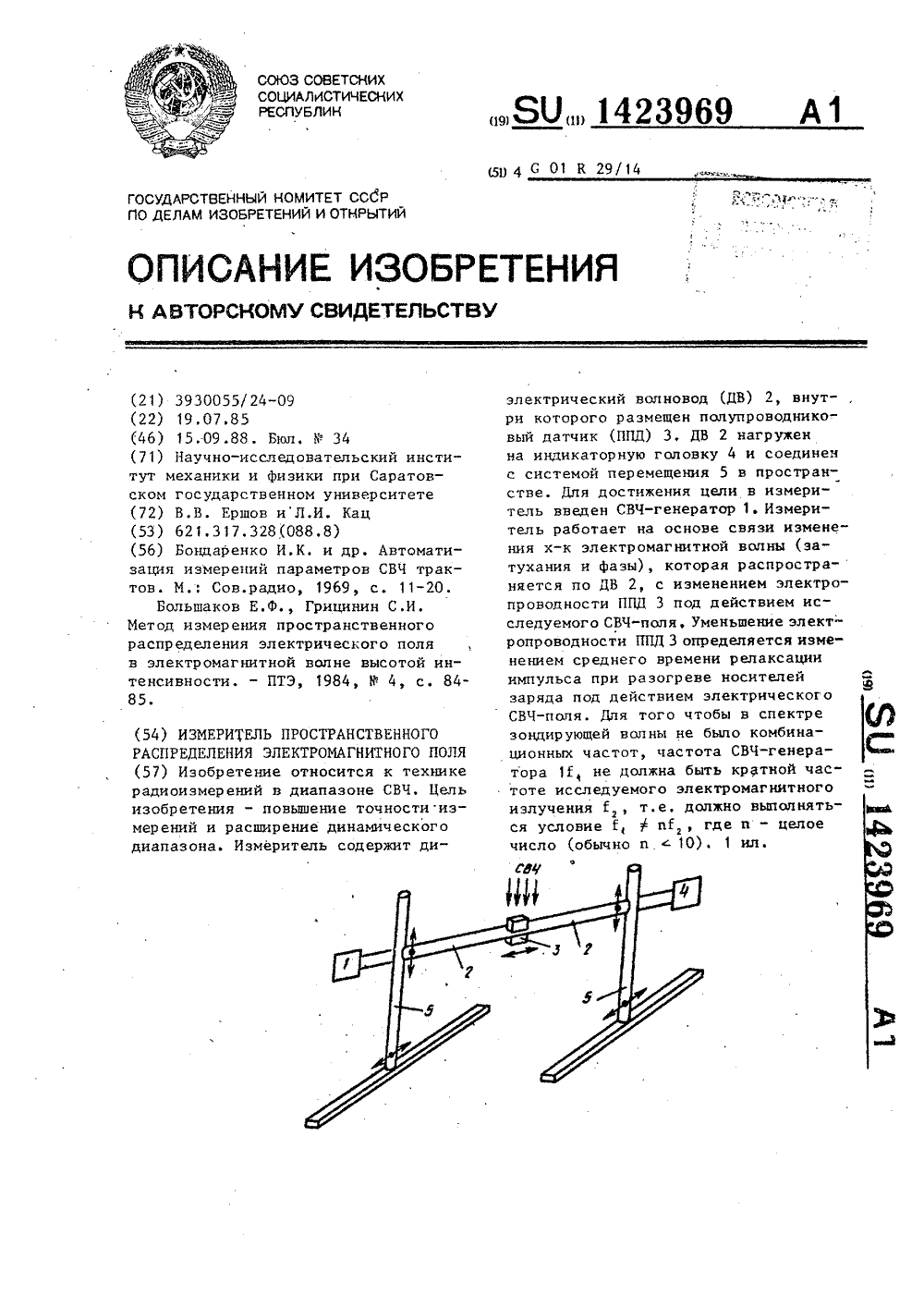

Номер патента: 1423969

Опубликовано: 15.09.1988

Авторы: Ершов, Кац

МПК: G01R 29/14

Метки: измеритель, поля, пространственного, распределения, электромагнитного

...Составитель В,. ЕжовТехред И,Дидык Корректор Л, Патай Редактор И, Циткина Заказ 4 б 85/49 Тираж 772 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к технике радиоизмерений в диапазоне сверхвысоких частот, в частности к измерению распределения электромагнитного5 прля в пространстве.Целью изобретения является повыш ние точности измерения и расширее динамического диапазона.На чертеже изображен измеритель п остранственного распределения э .ектромагнитного поля.Измеритель содержит СВЧ- генерат р 1, диэлектрический волновод 2, в утри которого размещен полупровод" н ковый...

Номер патента: 1423228

Опубликовано: 15.09.1988

Авторы: Архангельская, Ершов, Ливенко, Наделяев, Сторожева

МПК: B21D 26/02

Метки: криволинейной, поверхностью, полых

...и матрицу 3 для оконца;тельного формообразования. На фиг. 1 обозначена заготовка 4, на фиг. 2 готовая деталь 5.Способ осуществляется следующим об;,разом,Заготовку 4 устанавливают на матрицу 3. При подаче давления рабочей средой (например, жидкостью) вначале формуют по матрице 1 куполообразный полуфабрикат 2 высотой, равной 0,09 - 0,10 диаметра готовой детали 5, с кольцевыми концентрическими рифтами, геометрические параметры каждого из которых находятся в диапазоне.0(-"-(О, 14, где Й - высота рифта; а - угол рифта.При этом площадь поверхности полуфабриката 2 равна площади поверхности го1 товой детали 5, После этого осуществляют окончательное формообразование по матрице 3 в направлении, противоположном направлению формовки полуфабриката 2...

Номер патента: 1423188

Опубликовано: 15.09.1988

Авторы: Ершов, Одинцов, Толстиков

МПК: B08B 1/04

Метки: зачистки, инструмент

...на цилиндрическую поверхность с шагом С, равным суммарной величине толщины ленты С, и пространству между витками С. Второй конец ленты закрепляют также н специальном пазу 5 на оправке. Пространстно между витками заполняют металлической простанкой 3 или заполняют как указано. Затем гайкой 6 уплотняют всю конструкцию и фиксируют контргайкой 7. Металлическую проставку можно не делать, а использовать для этой цели спиральный паз, проточенный на самой оправке, в который вставляется лента (Фиг. 3), Аналогичное наполнение может быть и для цилиндрического инструмента. Торцовый и конусный (фиг. 4) инструменты снабжают хвостовиком 8 с помощью которого он устанавливается в шпиндель металлорежущего станка. Инструмент с рабочей поверхностью в...

Номер патента: 1422371

Опубликовано: 07.09.1988

Авторы: Антонец, Бантюков, Ершов, Шепель, Яценко

МПК: H03K 3/64

Метки: импульсов, последовательностей, формирования

...и разрешается работа генератора 17, который начинает вьдавать импульсы, одновременно закрывается элемент И-НЕ 11 и ключ 14, так как исчезает сигнал на выходе эпемецта ИЛИ 9 и прекращается заряд конденсатора интегратора 15Импульсы с выхода генератора 17 поступают на счетный вход счетчика-формирователя 6, который их подсчитывает. Если появится импульс на выходе элемента И 5, то этот импульс через элемент ИЛИ 9 поступает на второй вход элемента И-НЕ 11, который срабатывает, открывается ключ 14 и в течение длительности импульса конденсатор интегратора 15 подзаряжается. При появлении импульса на выходе элемента И 4 (не имеет значения первым после начала работы генератора 17 или после импульса с выхода элемента И 5) счетчик-формирователь 6...

Номер патента: 1421689

Опубликовано: 07.09.1988

Авторы: Бийсеитов, Ершов, Жантасов, Копбасаров, Кунаев, Мирошников, Оралов, Тюмебаев

МПК: C01B 25/01

Метки: окускования, сырья, фосфатного

...и направляют в производство Фосфора. Выход продукта в процессе окомкования составляет 947 с механической прочностью 292 кг/шт.Удельные энергозатраты составляют 522 ккал на 1 кг окомкованного проПо известному способу выход продукта 857 э энергозатраты составляют б 00 ккал/кг окускованного материала.Зависимость выхода продукта и удельных энергетических затрат от расхода Фракции фосфатного сырья минус 1 мм в холодный конец вращаю щейся печи и ее соотношения с феррофосфором представлена в табл. 1; зависимость выхода продукта от соотношения фракции фосфатного сырья минус 1 мм и Феррофосфора - в табл, 2,Увеличение подачи фракции минус 1 мм во вращающуюся печь совместно с феррофосфором и фракцией 1-10 мм более 207 вызывает...

Номер патента: 1421440

Опубликовано: 07.09.1988

Авторы: Ершов, Иванов, Кудрявцев, Серман

МПК: B21B 25/02

Метки: непрерывного, оправки, перемещения, стана

...на раме 1 б, Па управляющем двуплечем рычаге выполнены опорные поверхности Б, которыми он опирается на опорную поверхность, выполненную в каретке, при закрытом захчвате. При этом ось цапф расположенаниже оси качания двуплечего управляющего рычага.Устройство работает следующим образом.45По рольгангу 5 оправка б подаетсяв клеть до начала прокатки. При движении штанги 2 механизма перемещенияпо каткам 3 в исходное положение ро-;лик 13, взаимодействуя с профильнойповерхностью упора 14, поворачиваетуправляющий двуплечий рычаг 11 вокруг оси 12 качания. При этом пилообразный захват 4 посредством цапфы 10, шар.нирносвязывающей егос управляющимдвуплечимрычагом,опускается та 1,чтобы55ось цапфы проходила ниже оси качанияэтого рычага....

Номер патента: 1419774

Опубликовано: 30.08.1988

Авторы: Вакула, Денисенко, Ершов, Паршин, Приходько, Рудюк, Ряполов, Талалайкин, Шарапов

МПК: B21B 28/02

Метки: заготовочном, металла, прокатки, стане

...и Рц - диаметр верхнего инижнего валков соответственноКонкретные значения параметровпрочности и твердости верхнего валка исполнения СЩХН назначают дляпервого наблюдения на нижнем пределе, для второго наблюдения - присреднем значении, для третьеговерхнем пределе, а также осуществляют наблюдения при параметрах, значения которых выходят за предлагаемыйдиапазон, и при этом цель не достигается (табл, 1), В каждом наблюдении использовали по 10-12 комплектов валков для каждой клети группы 580,В табл. 1 представлена зависимость коффициента использования ресурса от параметров валков,Анализ приведенных данных показывает, что в предлагаемом диапазоне в результате повышения надежности валков их ресурс используется на 1003,19774 Т а б л и ц а 1...

Номер патента: 1418890

Опубликовано: 23.08.1988

Авторы: Богданов, Ершов, Кулаков, Парпаров, Черныш

МПК: H03H 11/00

Метки: сигналов, фильтрации

...обработкс в линейной части устройства, формируя тем самым оценку входного сигнала у на выходе устройства, экстраполированного по оценке г(1) скорости его изменения.Кроме того, на выходе второго сумматора 10 получается значение прогноза сигнала у по оценке его скорости за 25врсмя ту( + т ) = у(1)+ Е(1) тпри условии, что коэффициент К второго усилителя принимает значениеК=т/Т1,хО.НО си Ни., (1) целинеиного преоб. Р 1 В; ГЕЛЯ " ПОСХ Пс)С Ца ПЕРВЫЙ СУММИ. рх кпии Вхол Горго сх)Хатора 3, на второй сх мчирукцций Вход которого подается сигнал у(1) с 1 х 0.1( Второгс олока 9. Полученный сигнГ, (1) +у ( ) подвергается обработке В,Ннс иц)й ч;кги устройства в составе перго 4 и ИТО)о О 8 интератоИв и перьи) и Вр(и 0 1) ГгккВ Вычитания, пере;с 1...
