E05F — Устройства для закрывания и открывания окон и дверей; останавливающие механизмы для створок; гарнитура для окон, дверей и прочих створок, не отнесенная к другим подклассам

Номер патента: 359365

Опубликовано: 01.01.1972

Авторы: Прис, Ярынич

МПК: B60J 5/02, E05F 15/08

Метки: дверей, закрывания, исполнительный, кузова, механизм, открывания, пневматический, средства, створчатых, транспортного

...связанные между собой посредством параллельно расположенных стержней, а на внутренних торцах гофрированных баллонов закреплена разделительная обойма, шарнирно соединенная с кузовом и выполненная с фланцами, охватывающими стержни,На чертеже изображен предлагаемый пневматический исполнительный механизм открывания и закрывания створчатых дверей кузова автобуса (частичный разрез),Механизм состоит из двух последовательно расположенных резинокордных баллонов 1 и 2 со стальными кольцами 3 и прижимными кольцами 4. На наружных торцах баллонов установлены крышки б, на которых закреплены элементы б, обеспечивающие шарнирное соединение крышек с соответствующей створкой двери. В крышках предусмотрены отверстия для подсоединения трубопроводов,...

Номер патента: 359855

Опубликовано: 01.01.1972

Авторы: Аммус, Иностранец, Иностранна, Финл

МПК: E05F 1/08

Метки: ворот, дверей, закрывания, открывания

...с полотном двери, возникает значительная пульсация давления жидкости.В описываемом устройстве с целью уменьшения пульсации давления жидкости рабочий цилиндр плунжера помещен в трубчатую оболочку с зазором, образующим кольцевую полость, сообщающуюся с полостью рабочего цилиндра.На плунжере смонтирован регулировочный винт для регулирования потока рабочей жидкости.На чертеже показано предлагаемое устройство.Устройство для открывания и закрывания дверей включает цилиндрический корпус 1 с перемещающимся плунжером 2, в рабочем цилиндре 3 которого смонтирован шток 4, возвратную пружину 5 и рычаг б, соединенный с полотном двери 7.Рабочий цилиндр 3 плунжера 2 помещен в трубчатую оболочку 8 с зазором, образующим,кольцевую полость 9...

Номер патента: 360458

Опубликовано: 01.01.1972

Авторы: Всесо, Государственный, Колбацкий

МПК: E05F 3/10

Метки: 360458

...б, неподвижно закрепленного на ривеле обрамлениия. На валу б рааположен виконт 7, взаимодействутощий с гайкой 8 такой же длинны, причем соедвнения винта 7 с валом б и гайки 8 с рабочим щтлиндром 1 вьгполнены плпоночно-,шлицевыми.Детали в рабочем цилиндре 1 фиоосирова.ны двумя полушайбами 9 и пружинным коль цом 10.Цилиндр 1 разотещен в трубе 11 и жесткосоединен с нею, а она укреплена на двери 12 по оси ее,вращения.Устройство работает следующистт образом, 10 При открывании дверей 12 рабочий цилиндр 1 поворачивается ютесте с трубой 11, при этом происходит взаимное перемещение винта 7 и гайки 8, В зависимости от направления поворота двери одна из деталей вив товой пары амещается вниз и воздействуетна поршень 2. Последний при движении вниз...

Номер патента: 397630

Опубликовано: 01.01.1973

Авторы: Аникушин, Беринбейн, Дегт, Кась, Морозов, Пкин, Фонд

МПК: E05F 3/10

Метки: птб

...11 н 12 имеют выполненные в них переливные окна. Б головке поршня на тяге 10 расположены пластинчатые обратные клапаны 13 и 14, поочередно перекрывающие при работе устройства перепускное отверстие В. Поршень 2 разделяет объем корпуса па полости Г и Д, сообщающиеся одна с другой псреливпым каналом, а в узлах периферийпых, по отношению и нейтральному положению поршня, каналов Е и Я( расположены дроссели 15. Между периферийными каналами Е и Я( расположены промежуточные не- регулируемые каналы .И и Н сооощающиеся 5 с перелпвпым каналом. Устройство имеет шариковый фиксатор 1 б для контроля крайних положений двери и откгпочения работы возвратной пружины 9. Фиксатор 1 б смонтирован в корпусе 1 и взаимодействует с порш нем 2. Все...

Номер патента: 399423

Опубликовано: 01.01.1973

Авторы: Ананишин, Лапин, Моргунов, Окишев

МПК: B63B 19/19, E05F 1/12

Метки: отклоняющихся, привод, раскрытия, складывания, соединений, створчатых

...отклоняющихся створчатых соединений,например люковых закрытий или складывающихся аппарелсй, включающие в себя угловой рычаг и тягу поворотным шарниром,Целью изобретения является обеспеченнеоперекающего выпрямления,створок в однуплоскость до их конечного отклонения.Эта цель достигается тем, что поворотныйшарнир выполнен со скользящим подшипником тяги и укреплен эксцентрично оси отклонения створок.Для обеспечения фиксациями выпрямления водну плоскость и складывания створок тягаснабжена упором и ограничителем в видепредварительно,сжатой пружины,На чертеже схематически изображен предлагаемый привод.Привод состоит из углового рычага 1, шарнирно соединенного со створками 2 и 3 и тягой 4, у которой противоположный конец перемещается в...

Номер патента: 366261

Опубликовано: 01.01.1973

Авторы: Вител, Макаров, Эксплуатации

МПК: E05F 3/22, E05F 7/02

Метки: дверь, подъемно-поворотная

...н 20 рабочий поднимает дверное п и выталкивает его в проем. Дверное полотно перемещается до стержней в стойки проема. При этом П ная рама отклоняется. Когда стержн 25 упираются в стойки проема, дверное под собственным весом падает и,стержнями по стойкам, подтягивает П ную раму к стойкам проема, при этом ни двери попадают в уступы стоек и н 30 замыкают дверь со стороны принятогооем виа дверв шарпроем пакет Известная подъемно-поворотная дверь представляет собой дверное полотно, подвешенное на горизонтальных шарнирах,Такая дверь при давлении на полотно открывается вверх и при снятии давления закрывается под собственным весом.Если поставить через проем такой двери пакет груза, то полотно двери, опираясь на груз, не может закрыть...

Номер патента: 366262

Опубликовано: 01.01.1973

Автор: Автор

МПК: E05F 13/02

Метки: аварийного, ворот, отключения, привода

...средства.Для этого подпружиненный палец прегаемого устройства шарнирно соединен стированным на створке ворот двуплечим рычагом, взаимодействующим свободным концом с транспортным средством.На фиг. 1 показано предлагаемое устройство, вид сверху; на фиг. 2 - разрез по А - Ана фиг. 1.На створке ворот в двух кронштейнах 1 установлена ось 2, в средней части которойшарнирно закреплен двуплечий рычаг 3, Одноплечо последнего соединено с осью 4, на которой размещены ролики б, а второе плечо -с шатуном б, В верхней и нижней части ось4 соединена с осью 2 щеками 7.Шатун б вторым концом соединен с установленным в направляющих 8 подпружинен 5 ным пальцем 9, взаимодействующим с конечным выключателем 10,Устройство работает следующим образом.При...

Номер патента: 367226

Опубликовано: 01.01.1973

Автор: Силе

МПК: B61D 25/00, E05F 11/44

Метки: механизм, оконной, подъема, рамы, экипажей

...части н подвижен 3 ГоризОИ г 151 ьно)1 пазу стенки экипажа.11 с) чертеже ссх 1 ятичсски изорсжсн ОниСЫВДЕМЫй 3 Е);с)НИЗМ.)5)с кс 1)ИЗМ НОД 1)СЗ Я СОСТО)11 И.3 Д 15 М); )п)1 Р.11 ИР 10 СО(.;11111 С 111111 3 СРСД 1 С)1 13 СТ 1 ОС 110151. ГО 1 3 дополните.ьноО 2 рычаО 3. Осно;)нЙ рьч)Г / 0;Ии;) кон 130 м при крси 1(.н с ИО.)ОиЬ 10 нярниря 7 1. стс)1 кс 4 экин;1 ж;,;1 друГО)СГ;) коне 3 ИОДвижсн в ГОРизон Гс 131 ЬИОм ИЯ 3) ), В Ы И О 1 Н ( Н Н 0.,1 Н 11 Р Я М С ) . ДО)10,) и итсл ьи)1 Й ж рьч с)1 ) с и О.)1 Оиь 101 с)1)1 с 11)1)К )11,1 С)1 ( Рс 1 1., 1 11 РОТ)ис)110 310 жныЙ ОГО кйнс 13 ИОЯ 13 ижсн в ГОР 130 нтд:11- НО)1 Нс)33СТСНКИ ЭКИИЯЖД.5 с( Р 3 13110130111:1 В 1 Н)1 С ОКО)11 ОЙ Р с 1)111 П Р 3 ССИО;1 Ъ(3 С ДОСТ 111;1 ГС 51 НРИМСНС)1...

Номер патента: 376548

Опубликовано: 01.01.1973

Автор: Боковой

МПК: E05F 5/08

Метки: dibitr, i••, j-f, ао„„, союзиая, тшт

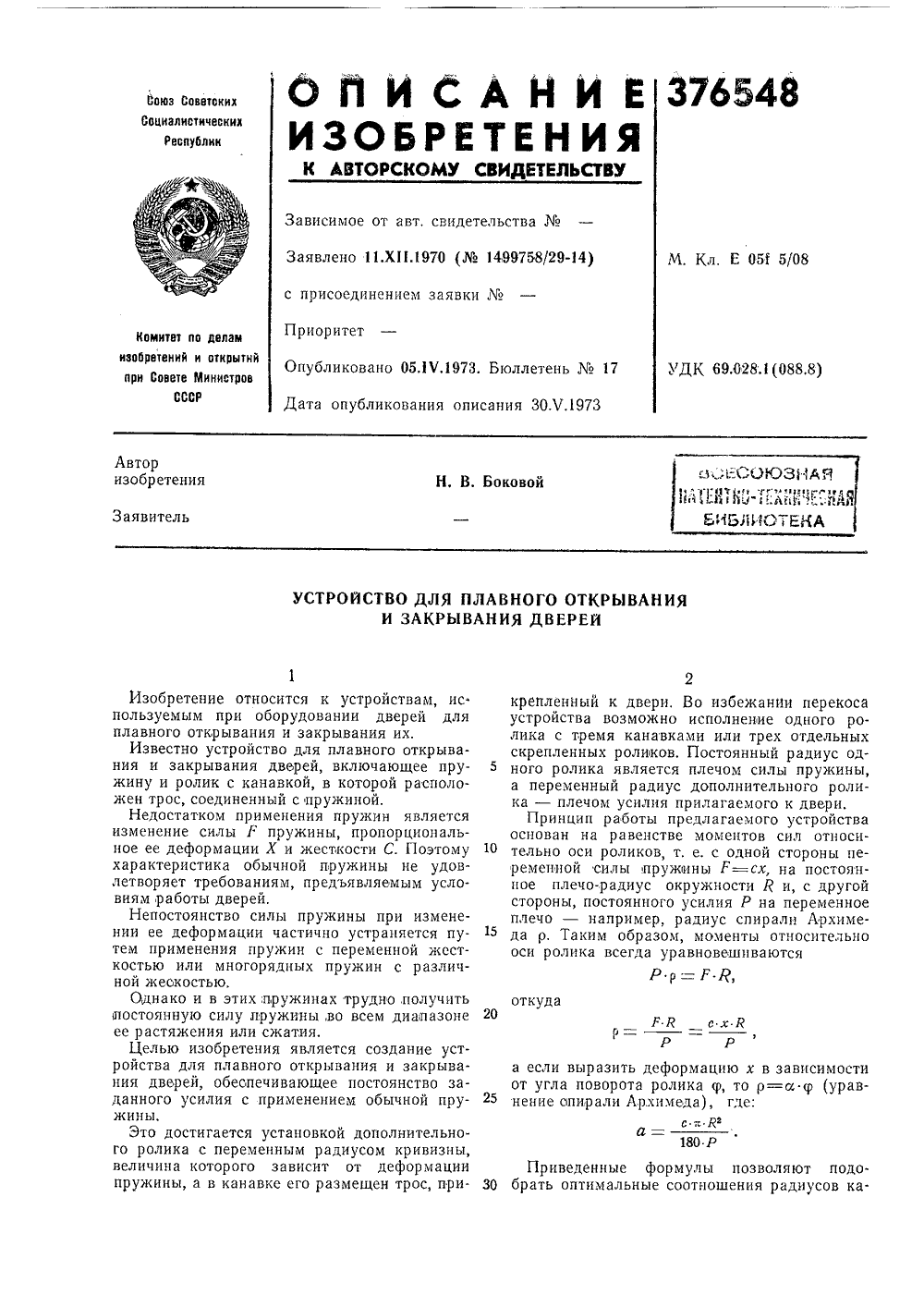

...силы пружины, а переменный радиус дополнительного ролика - плечом усилия прилагаемого к двери,Принцип работы предлагаемого устройства основан на равенстве моментов сил относительно оси роликов, т. е. с одной стороны переменной силы пружинны г=сх, на постоянное плечо-радиус окружности Я и, с другой стороны, постоянного усилия Р на переменное плечо - например, радиус спирали Архимеда р, Таким образом, моменты относительно оси ролика всегда уравновешиваютсяР р=Р Х,Приведенные формулы позволяют подо- рать оптимальные соотношения радиусов ка376548 Предмет изобретения Составитель Л, Ройтельмаи Техред Т, Курилко Корректоры: Л. Чуркина и Е. Миронова:1 аказ 1525/6 Изд. Ма 407 Тираж 523 Подписное ЦНИИПИ Комитета по делам изобретений и открытий...

Номер патента: 379771

Опубликовано: 01.01.1973

МПК: E05F 15/20

Метки: ворот, дверей, створками, управлени

...Изменения риближени реобразуют лектрическ бмотку эле еле замык ода,ом.твие кта я на акты оприедмет изобретени Известно устройство для автоматического управления створками ворот и дверей, включающее подвешенные на шарнирных петлях створки и соединенные проводами антенны, емкостные датчики и электромагнитное реле.Действие устройства основано на изменении емкости антенны при приближении к ней пропускаемого объекта.Цель изобретения - повышение надежности в работе устройства. Достигается это тем, что антенны смонтированы в створках и разделены экраном, а соединяющий антенны с датчиками провод проложен внутри шарнирных петель.Иа фиг. 1 изображены складывающиеся ворота в двух проекциях; на фиг. 2 - сечение по А - А на фиг. 1.Антенны 1...

Номер патента: 380822

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B60J 5/04, E05F 13/02

Метки: двери, открывания

...дусмотрена гил на, па мет изоаретен Пред,. стройство л мер задка вы жиненный кача занный с крон ЗО что, с целью оНа фиг. 1 изображройство; на фиг. 2 -фиг. 1.Устройство содержсвязанный с усилителля, На кронштейне 1закреплен копир 5.также закреплены двней части которых нновлен качающийсяс одной сторопь крепмобиля, нал верхнейложен козырек 10.конце рычага 8 пре оси 11 которои установлен ролик 12, находящийся в контакте с поверхностью копира 5.Ось 13 закреплена в верхней заходящей закопир 5 части качающегося рычага 8, блага даря чему исключается возможность отходаролика 12 от поверхности копира 5. Для уравновешивания момента от веса двери 9 предусмотрено торсионное устройство, снабженное пружиной 14 и поводком 15, шарнир но...

Номер патента: 421757

Опубликовано: 30.03.1974

Автор: Государственный

МПК: E05F 15/08, E06B 9/56

Метки: ворот, закрывания, открывания, шторных

...воздуха. С левой стороны барабана подается воздух на открытие ворот, с правой - па закрытие.Для регулировки усилий основной пружины противовеса предусмотрена резьбова втулка 18, которая смоптирована в торцах барабана на валу 3 и имеет выходящий наружу конец для вращения ее ключом. Втулка 18 находится в резьбовом соединении с диском 10, который шлицевым соединением 19 связан с валом 3. При вращении резьбовой втулки 18, которая зафиксирована от осевого перемещения, диск 10, не вращаясь, получает осевое перемещение (регулируется сжатие пружин),Для закрытия ворот воздух подают через патрубок 16 в правую полость барабана. Он вытесняет рабочую жидкость, которая под давлением поднимается по трубке 14 и идет по внутренней полости вала 3. Далее...

Номер патента: 429244

Опубликовано: 25.05.1974

Авторы: Берсудский, Концевой

МПК: E05F 13/02, F25D 23/00

Метки: двери, открывания, холодильного, шкафа

...обеспечения компактности, осьповорота рычага установлена параллельноосп открывания двери, а рычаг представля 25 ст собой клавишу, выполненную заподлицо снаружной плоскостью двери.2, Устройство по п. 1, отличающеесятем, что, ось поворота выполнена заодно склавишей, а кронштейн имеет упор ограниче 30 пия угла поворота последней,Известно устроиство для открывания двери холодильного шкафа, состоящее из размещенных в нижней части корпуса шкафа кронштейна, рычага, установленного на оси поворота, упругого элемента и расположенного на двери упора.Целью изобретения является обеспечение компактности устройства,Для этого в предлагаемом устройстве для открывания двери холодильного шкафа ось поворота рычага установлена параллельно оси открывания...

Номер патента: 429992

Опубликовано: 30.05.1974

Авторы: Данилов, Макаров, Ромашов, Тимохин

МПК: B61D 19/02, B61D 49/00, E05F 11/32 ...

Метки: вагоновiifsiepio, дверей, железнодорожных, запорное

...на каждодуктора, снабженнощим один из элем лезнодооротныелики ищ ее с яехсности,смонтиного ре- ксируюпары,Изобретение о остроения.Известны запорные устройства для дверей железнодорожных вагонов, содержащие поворотные штанги с эксцентриками, опорные ролики и механизм поворота штанг.Целью изобретения является повышение надежности устройства.Это достигается тем, что механизм поворота штанг выполнен в виде смонтированного 1 на штанге червячного редуктора, снабженного стопором, фиксирующим один из элементов червячной пары.На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 - вид по стрелке 1 А на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг, 1; на фиг. 4 - вид по стрелке В на фиг.1; на фиг. 5 - разрез по Г - Г на фиг....

Номер патента: 439579

Опубликовано: 15.08.1974

Авторы: Маслий, Пивоваров, Фельдман

МПК: E05F 11/12

Метки: закрывания, зданий, открывания, панелей, промышленных, сооружений, фрамуг

...за собой тросы 15, которые, в свою очередь, передают паступатель. мое дникение внутреннему и внешнему стержзакрыванияданий и со декностионструктем, что толвиде располоольной оси тени й стержень е, а внешний тью возвратия на блок, нешнем стержнтцрованы натросом, один ним стержнем ой - с продольУстроцство для отерывания ифрамуг панелей промышленных зоружени й.Устройство относится к механизмам для от,крьтвания и закрывания оконных переплетов промышленных зданий и сооружений.Известно устройство для отирывания и закрывания аэрационных фонарей промышлен.ных зданий, включающее смонтированную на опоре продольную тягу с гибкисмп овязями, толкающее устройство и привод. Однако это устройство сложно в изготовлении, монтаже, наладке и...

Номер патента: 445737

Опубликовано: 05.10.1974

Авторы: Адельсон, Викторов

МПК: E05F 11/24

Метки: закрывания, оконных, открывания, переплетов

...прикреплена к неподвижной гайке 8 винтового привода. Неподвижная гайка с направляющей закреплена на опоре 9 посредством шарнира 10. Винтовой привод представляет собой 10 дифференциальный винтовой механизм. Вал 11имеет правую и левую нарезки. Правая ввинчена в неподвижную гайку, левая - в подвижную гайку 12, выполненную заодно с осью 13 рычагов. На конце вала имеется ру коятка 14. Устройство закрыто сплошным кожухом 15, имеющим прорезь для прохода вала.Работает устройство следующим образом.При закрытом оконном переплете 5 рычаги 20 1 и 2 сложены в горизонтальной плоскостипо одной линии. Когда начинают вращать рукоятку 14, вал 11 ввинчивается в неподвижную гайку 8. Одновременно подвижная гайка 12 начинает перемещаться по валу, ус.25 коряя...

Номер патента: 449139

Опубликовано: 05.11.1974

Авторы: Кисленко, Макухин, Никульченко, Тарасенко

МПК: E05F 15/02

Метки: дверей, открывания

...и закрывания двери.Это достигается тем, чтосиловой цилиндр выполнен с плавающим поршнем внутри которого размещен другой поршень, кинематически связанный с тягамй двери,Изобретение поясняется черте ком.Устройство для открываниядверей включает корпус пневмонил индра 1, плавающий поршень 2, вторцах которого выполнены дроссельнье отверстия В. При помощидроссельных отверстйй соединяются/ПОЛОСТИ ЩаНЕИ И 1.одбИ 1 заатоя СКО-:рость открывания закоьвания,1 двери, Вну,ри плавающего поршня рас:положен дрт го. пот 1 шень ,;, кон орыйПОСРЕДСтЗО 1,1 Штсна.ШЕатЕРЕт 1 баКОЛОНОК 7 т 1 ЕРЕМЫЧКИ о И тЯГ 9связан со ствсткаии дзере.",т, Плавающий поршень имеет рабочил ход;обеспечивающи.:.:оь.ван.:е дв эи с 1 о рестаРабота устройства осуществляется...

Номер патента: 452660

Опубликовано: 05.12.1974

Автор: Сердюков

МПК: E05F 15/06

Метки: ворот, дверей, открывания, раздвижных

...закреплен барабан, на который намотаны страховочные витки троса, снабженный тормозом, кинематически связанным с ручкой двериНа фиг, 1 изображено предложенноеустройство для открывания раздвижных дверей (ворот); на фиг. 2 - разрез по А- Ана фиг. 1; на фиг. 3 - разрез по Б -Б на2 ляется следующим обда 2, трос право или оянно заторйствии нв нтрики 15 , который я. Полотно го сое фиг ает во ткрывания раздвижных чает замкнутую ветвь Устройстводверей (ворот) 4) УСТРОЙСТВО ДЛЯ стройство для откр рей, включающее р систему, связанную с Однако это устройство йти на открывание две троса 1, огибающего направляющие блоки крепленный на полот емой на роликах 10 5 Барабан, закреплены снабжен тормозом 1 ной 13 и управляемь эксцентриком 15, На ет...

Номер патента: 455190

Опубликовано: 30.12.1974

Авторы: Колбацкий, Савайтанова, Черепов

МПК: E05F 15/04

Метки: ворот, открывания, подъемно-поворотных, створок

...а так как конец большого рычага соединен посредством шарнирных муфт и 15 тяги 7 с верхней створкой ворот, то она начнет подниматься вслед за большим плечом рычага,Предо я Цель изобретения - увеличение усилиятяге без увеличения момента вращениячага. Это достигается тем,расположен относительнразом, что ось вращенилярна к оси вращениярычага с тягой и тягино посредством шарнирн что двуплечии рычаг о створки таким обя рычага перпендикустворки, а соединение со створкой вьшолнеых муфт. ет изобретени На фиг. 1, 2 показано приводное рычажное устройство при закрытом положении створок; на фиг. 3, 4 - то же, при открытом положении створок,Устройство для открывания створок подьемно-поворотных ворот включает силовой привод 1, двуплечий рычаг 2, ось 3...

Номер патента: 456880

Опубликовано: 15.01.1975

Автор: Аристаев

МПК: E05F 11/02

Метки: закрывания, открывания, фрамуг

...то же, в плане;,на фиг. 3 - разрез по А - А на фиг, 1.Устройство состоит из шарнирно-рычажной системы 1, одни концы которой посредством шарниров 2 закреплены,на обрамлениями проема 3, а другие - на приводе 4, закрепленном на фрамуге 5 посредством шарнира 6. Привод выполнен в виде спаренной червячной передачи с общим ведущим червяком 7 с противоположными резьбами по концам. К червяку присоединен гибкий вал 8 с ручкой 9 на свободном конце,Работает устройство следующим образом.При закрытой фрамуге 5 рычаги шарнирно- рычажной системы 1 находятся в сложенном положении, при вращении ручки 9 колеса червячной передачи вращаются, навстречу друг другу, при этом рычаги расходятся, и фраму.га открывается.5 Благодаря шарнирному закреплению привода на...

Номер патента: 462923

Опубликовано: 05.03.1975

Автор: Колбацкий

МПК: E05F 13/02

Метки: блокировочное, ворот, подъемно-поворотных, привода

...устройством; на фиг. 2 - то же, вид сбоку; на фиг. 3, 4 - блокировочное устройство в нерабочем и рабочем положениях.Устройство содержит рычажную систему 1 створок 2, привод 3, двуплечий рычаг 4, палец 5 с пружиной б, упор 7 и концевой выключатель 8.Привод 3 ворот выполненОдин конец привода шарнирно счажной системой 1 створок (другой - с двуплечим рычагнир 10). Двуплечий рычаг 4 укреплен опоре 11, и его свободный кон ствует с концевым выключа мощью подпружиненного пальца 5 На фиг. 1, 2 тонкими линиями ложение рычажной системы 1 и открытых воротах. Работает блокировочное устро щим образом.При работе привода 3 на закрытие ворот идвижении створок 2 вниз свободный конец двуплечего рычага 4 прижат к концевому выключателю 8 - цепь замкнута. В...

Номер патента: 476362

Опубликовано: 05.07.1975

Авторы: Гусаров, Казанский, Сидорова, Ступко

МПК: E05F 15/12

Метки: внутренних, дверей, закрывания, открывания

...А. Концы троса соединены со стержнями 9 ц 10, цмеющцмц возможность скольжения д трубах 11 ц 12, проходящих через толщу бетонной стены. Стержн 11 и внутренняя полость труа выполнены ступенчатыми, 15 что обеспечивает безопасность ат скдозьогапрохожлснця ралиацци.21 в корпусе 22 винтового механизма на выходном ьалу 23 привода.Ьлок 7 насажен на ось 24 при помощи квадратного шипа 25. Ось выполнена как продолжение оси подвижной петли 26, сочлененной с подвижной петлей 27.Узел жесткого закрепления троса на блоке состоит из клина 28, закрепленного при помощи болта 29 и расклинивающего трос в специальном углублении блока, Углубление залито свинцом, Кроме того, трос закреплен еще на блоке при помощи обычной нажимпой планки 30 и болтов.Устройство...

Номер патента: 477230

Опубликовано: 15.07.1975

Авторы: Беляков, Левин

МПК: E05F 11/20

Метки: закрывания, открывания, фрамуг

...плечом 1.-образный двуплечий рычаг 2, взаимодействующий по средством пальца 3, расположенного в вершине рычага, с направляющей 4, жестко прикрепленной к фрамуге 5. Короткое плечо рычага шарнирно соединено с тягой 6, другой конец которой шарнирно прикреплен через ЗЭ проушину 7 с поворотной рукояткой 8, шарнирно закрепленной на раме окна. Длина тяги превышает расстояние между ограничивающими ее шарнирами.Закрывание фрамуги осуществляется следующим образом.Рукоятку 8 поворачивают вверх, перемещая посредством тяги 1,-образный рычаг по направляющей 4 в направлении, обеспечивающем поворот фрамуги к оконной раме. При достижении рычагом крайнего верхнего положения палец 3 пересекает ось тяги 6, что позволяет осуществить надежную фиксацию...

Номер патента: 477231

Опубликовано: 15.07.1975

Авторы: Воропаев, Радченко, Рудаков

МПК: E05F 15/16

Метки: ворота, камеры, окрасочной

...вращает барабан 9, трос 8 наматывается на барабан и тянет траверсу 1 с панелями до подхода нижней створки к упору 11. брете ни я редмет Вороттворкуобой по Изобретение относится к строительным конструкциям, в частности к воротам камер для окраски крупногабаритных изделий.Известны ворота окрасочной камеры, содержащие створку, выполненную из сочлененных между собой посредством петель панелей и имеющую с боковых сторон ролики, установленные с возможностью перемещения в вертикальных направляющих, и привод.Однако при открывании створка ворот на матывается на вал и конструкция располагается над проемом, тем самым перекрывая его и затрудняя загрузку окрасочной камеры краном. Кроме того, известные распашные ворота в камерах для окраски...

Номер патента: 478926

Опубликовано: 30.07.1975

Автор: Терсаков

МПК: E05F 15/12

Метки: закрывания, оконных, открывания, переплетов, фонарных

...устройство для открывания и закрывания оконных и фонарных переплетов, общий вид.Устройство состоит из нереверсивного привода 1, соединенного посредством муфт с приводным валом 2, на котором установлены эксцентрично круглые диски 3. Диски при помощи шариков 4 соединены с кольцами 5, которые через промежуточные элементы - ось 6 истойку 7 в соединены с переплетами 8.Устройство работает следующим образом.Приводной вал 2 с дисками 3 получаютвращательное движение от привода 1, приэтом диски, связанные через посредство шариков 4, колец 5, оси 6 и стойки 7 с переплетом10 8, обеспечивают его возвратно-поступательное (качательное) движение - открывают илизакрывают переплет,В закрытом положении переплет через промежуточные элементы взаимодействует...

Номер патента: 490930

Опубликовано: 05.11.1975

Автор: Пастухов

МПК: E05F 15/10

Метки: окна, открывания

...окна в двух проекциях.Устройство содержит два изогнутых стержня 1, каждый из которых одним концом закреплен в импосте 2 рамы 3, и установленные на створке 4 окна пружинные скобы 5. Каждая скоба несет взаимодействующие с изогнутым стержнем 1 два ролика 6, 7, причем ролик 6 установлен на приводном валу 8.Изогнутый стержень 1 выполнен по радиусу гиба Я из центра петель навески окна. На конце 9 стержня имеется упор 10 дляограничения угла открывания створки 4 окна.Привод устройства навешан на приводнои вал 8.Устройство работает следующим образом.Для открывания стеновых переплетов включают приводной вал 8, при этом ролик 6 путем прижима и обкатывания взаимодействует со стержнем 1 и приводит во вращение непри водной ролик 7.Оба ролика...

Номер патента: 494518

Опубликовано: 05.12.1975

Автор: Бабынин

МПК: E05F 15/02

Метки: ворот, закрывания, открывания, раздвижных

...Это достигается тем, чтоустройстве привод выполненщенного между рельсами шного с магистралью сжатогомодействующего с катками;установлена плита, образуюуплотнительных элементов сгом камеру, соединенную с мтого воздуха.На фиг. 1 изображекрывания и закрыванивид сбоку; на фиг. 2фиг. 1.Устройство для открыванираздвижных ворот содержиткатками 1, соединенными становленными на рельсах 3перемещения посредством прПривод состоит из шлангамежду рельсами 3 и соедине с магистралью сжатого воздуха. На ходовои части смонтирована плита 6, образующая посредством уплотнительных элементов 7 с рельсами 3 и шлангом 4 камеру 8, соединен ную шлангом 9 с магистралью сжатого воздуха.Работа устройства осуществляется следующим образом.Для закрывания ворот воздух...

Номер патента: 495433

Опубликовано: 15.12.1975

Авторы: Калачева, Колбацкий, Луцевич, Маркелов

МПК: E05F 15/10

Метки: оконных, открывания, переплетов

...с возможностью перемещения вдоль оси до упора и поворота относительно редуктора до разъема полумуфт муфты сцепления, при этом полумуфта редуктора снабжена откидной ручкой ручного привода, а толкатели выполнены по типу цепи, входящей в зацепление со звездочками передаточного вала редуктора.На фиг. 1 и 2 схематически изображено предлагаемое устройство; на фиг. 3 - приводное устройство; на фиг, 4 - положение откидной ручки в муфте сцепления; на фиг. 5 - ось мотор-редуктора; на фиг. 6 - соединение толкателя, выполненного по типу цепи, с переплетом; на фиг. 7 и 8 - зацепление звездочки с толкателем, выполненным по типу цепи.Успройство состоит из мотор-редуктора 1, муфты 2 сцепления, редуктора 3, передаточного вала 4, звездочек 5 и...

Номер патента: 500343

Опубликовано: 25.01.1976

Авторы: Гончаров, Песечник, Силютин

МПК: E05F 15/00

Метки: закрывания, открывания, светоаэрационных, фонарей

...помощи Мла 2, углового редуктора 3 и наклонноговала 4 с свмотормозяшим червячным редуктором 5, Выходной вал редуктора 5 соеди й связью 6 с валом 7 зубчатоговзаимодействующего с рейками Рейки 9, 10 размещены соответственно в направляющих 11, 12, концы которых 13, 14 шарнирно соединены со светоаэрационными фонарями 15, 16 правого и левого скатов крыши. Концы 13 и 14 нвпрввля ших 2имеют упоры 17,В рейках 9,10 предусмотрены отверстия18 для зацепления зубчатым колесом 8.Для открывания световэрационных фонарей включают электродвигатель 1,вращениеот которого через ввл 2, угловой редуктор3 и наклонный ввл 4 передается на червячный редуктор 5, связанный гибкой связью6 с валом 7 зубчатого колеса 8. При вращении зубчатого колеса 8...

Номер патента: 513155

Опубликовано: 05.05.1976

Автор: Мкртчян

МПК: E05F 15/12

Метки: закрывания, открывания, створки

...сопротивление пружины 8. Гайка 6 вращает,палец 5 вокрут оси. Так как палец 5 неподвижно зак,реплен в половине 1, то он при своем вращении отк.рывает дверь 2.Когда сила Р не прикладывается, возвратная пру.жина 8 перемешает гайку 6 в исходное положение,дверь 2 закрывается,Угол поворота двери 2 (как правило 90-100 )оможно ограничить, например, концевыми упорами 9,ограничив ход гайки 6,Устройство не препятствует отк и т,п.. ботает с Пре открыв винтов о выполи ка, а тол взаимодм устройство обеспечиврки. Это достигаетс ет пл длагаемо ние ств й пары, ем, что элемент а створке, 15 цового кулач. иным дном, жестко закрепленныи не подпружиненного тор в виде стакана с накло атель еиствующим с кулачком,открыва На чертеже изображено устройствощя...
