Гаряжа

Двухцепная воздушная линия электропередачи с ответвлением

Загрузка...

Номер патента: 1838858

Опубликовано: 30.08.1993

Авторы: Гаряжа, Кругликов

МПК: H02G 7/00

Метки: воздушная, двухцепная, линия, ответвлением, электропередачи

...цепи соединены с проводами ответвления при помощи гибких перемычек напрямую. 3 ил,Провода ответвления 6 и 7 при помощи натяжных гирлянд 8 прикреплены к траверсам концевой опоры ответвления 5 и дополнительным траверсам 9 и 10 ответвительной опоры 1.Провода 2 дальней по отношению к ответвлению цепи магистральной линии соединены с проводами ответвления 6 при помощи гибких перемычек 11, поддерживаемых подвесными гирляндами 12. Провода 3 ближней по отношению к ответвлению цепи соединены с проводами ответвления 7 при помощи гибких перемычек 13 напрямую.Поскольку в предлагаемой линии провода ответвления закреплены к траверсам при помощи натяжных гирлянд изоляторов на строго фиксируемых расстояниях от опоры и междусобой резко снижается...

Устройство для регулирования переменного напряжения

Загрузка...

Номер патента: 1820943

Опубликовано: 07.06.1993

Авторы: Гаряжа, Говоров, Костенко, Папко

МПК: G05F 1/30

Метки: переменного

...когдаОс = Осминугол включения первого тиристорного ключа 5 равен нулю и напряжение на выходных выводах 29, 30 по величине равно сумме напряжения сети Ос и ЭДС трансформатора Ез, будучи синусоидальным по форме, Энергия в течение всего полупериода передается из питающей сети в нагрузочную.Аналогично, при изменении напряжения сети Ос от его минимального значения Осмин до нижнего предела номинального значения Онн, т.е.ОннОсОсминвключается с углом включения а = 0 эл.град вспомогательный тиристорный ключ 7 и с регулируемым от 0 до 180 эл.град, углом включения первый тиристорный ключ 5, обеспечивая ступенчато-синусоидальную форму на выходных выводах 29, 30. При этом в диапазоне углов 0-180 эл.град ток через второй тиристорный ключ 6 не...

Анкерно-угловая опора линии электропередачи

Загрузка...

Номер патента: 1792477

Опубликовано: 30.01.1993

Авторы: Гаряжа, Кругликов

МПК: E04H 12/00, E04H 12/22

Метки: анкерно-угловая, линии, опора, электропередачи

...поворота в вертикальной плоскости П-образным элементом, охватывающим поддерживающийстержень,выполненный в виде установленного вплотную к стойке с противоположной относительно шпренгеля стороны и соединенногос ней пой 35 щствбй хомутов пасынка; а тягашпренгеля подкреплена нижним концом кП-образному элементу,На фиг, 1 изображена анкерно-угловаяопора, вид вдоль оси линии электропередачи; на фиг. 2 - сечение А-А на фиг. 1, на фиг.3 - сечение Б-Б на фиг, 1,Анкерно-угловая опора линии электропередачи включает стойку 1, например железобетонную трубу, траверсы 2 и деталь 3крепления проводов 4, деталь 5 креплениятросов б, стойки шпренгельной системы 7,тягу шпренгельной системы 8, поворотнуюдеталь 9, укрепленную на шарнире 10, под....

Способ управления нагревом заготовок в многозонной пламенной печи

Загрузка...

Номер патента: 1789045

Опубликовано: 15.01.1993

Авторы: Воловик, Гаряжа, Гончаров, Прядкин, Резник, Шутов

МПК: F27B 9/40

Метки: заготовок, многозонной, нагревом, печи, пламенной

...К);дм, Ам - то же для металла;ф - коэффициент формы массивного тела для слябов равен 1/3.Для того, чтобы найти температурные поля в рабочем пространстве печи, необходимо решить систему (п+и) уравнений вида (5) и К уравнений вида (6),Для анализа эффективности факельного сжигания топлива при помощи разработанной математической модели был поставлен вычислительный эксперимент по следующей схеме: при постоянной тепловой нагрузке зоны варьировалась длина факела и рассчитывали температурные поля в зоне печи, а также величины падающих на поверхность заготовок потоков излучения от рабочего пространства печи. Затем изменяли тепловую нагрузку и вновь варьировали длиной факела,Анализ результатов вычислительных экспериментов позволит сделать...

Опора линии электропередачи

Загрузка...

Номер патента: 1567753

Опубликовано: 30.05.1990

Авторы: Гаряжа, Кругликов

МПК: E04H 12/00

Метки: линии, опора, электропередачи

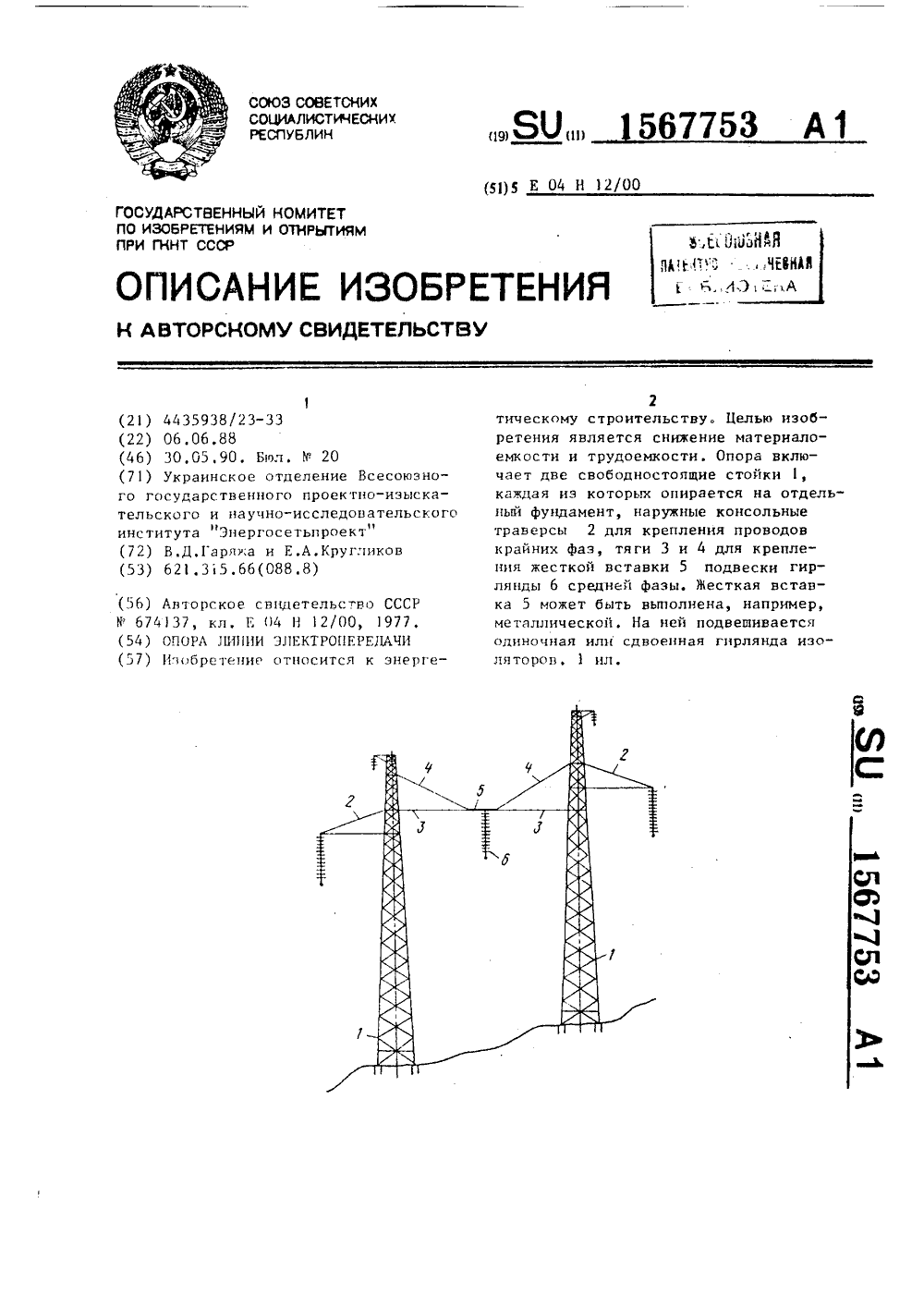

...и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к конструкциям свободностоящих высоковольтных линий электропередачи, устанавливаемых на косогорах и в горной местностиЦель изобретения - снижение мате 5 риалоемкости и трудоемкости.На чертеже показана опора, общий вид.Опора состоит иэ двух свободно стоящих стоек 1, каждая из которых опирается на отдельный фундамент, наружных консольных траверс 2 для крепления проводов крайних фаэ, тяг З,и 4 для крепления жесткой вставки 5 15 для подвески гирлянды 6 средней фазы. Жесткая вставка 5 может быть выполнена, например, металлической, На ней подвешивается одиночная или сдвоенная...

Устройство для тонкого измельчения порошкообразных материалов

Загрузка...

Номер патента: 1533752

Опубликовано: 07.01.1990

Авторы: Блажко, Гаряжа, Шеин, Щеткина

МПК: B02C 19/18

Метки: измельчения, порошкообразных, тонкого

...Далес все происходит вв уже описанной последовательностидо тех пор, пока не отключается пита"ние схемы управления вручную при помощи реле времени, установка временикоторого должна обеспечить требуемуюстепень измельчения материала.При односторонней схеме включениякатушка ц получает импульс питаниялишь при движении цилиндрическогососуда 1 вверх в тот момент, когдаон начал движение вверх под действиемнижней .пружины 7 (кроме первого хода), Затем по достижении цилиндрическим сосудом 1 среднего положения вкатушкепитание прекращается и цилиндрический сосуд возвращается внижнее положение только под действиемверхней пружины 7 и силы тяжести,При односторонней схеме питаниясистема получается проще, а эффективность измельчения и быстрота...

Анкерно-угловая опора линии электропередачи

Загрузка...

Номер патента: 1516594

Опубликовано: 23.10.1989

Авторы: Гаряжа, Кругликов

МПК: E04H 12/00

Метки: анкерно-угловая, линии, опора, электропередачи

...и 6,Э и 5, 4 и 6, 3 и 7.и 2 и 8 предусмотрены гибкие перекрещивающиеся связи 18 (фиг, 3), На фиг. 2 эти связиусловно показаны пунктиром,Гибкие крестовые связи 19 устанавливаются также между стойками 1и 8, 2 и 7 и 3 и 6 (фиг, 4 и 5), амежду высокими стойками 1 и 8 и 3и 6 устанавливается гибкая стяжка 20,прикрепляемая к стойкам на уровнекрепления молниезащитных тросов(фиг. 4). При большой высоте стоек1, 3, б и 8 может быть установленвторой ярус перекрещивающихся связей21При необходимости с целью упрощения монтджд в связях 18, 19 и 21 мо -гут быть предусмотрены натяжные устройства 22На фиг2 связи 19 и 20 условнопоказаны штрихпунктиром, При малыхеуглах поворота линии, близких к 0гибкие наклонные связи 9 могут не устанавливатьсяКонструкция...

Анкерно-угловая опора линии электропередачи

Загрузка...

Номер патента: 1416646

Опубликовано: 15.08.1988

Авторы: Гаряжа, Кругликов, Налетова

МПК: E04H 12/00

Метки: анкерно-угловая, линии, опора, электропередачи

..."Энергосетьпроект (72) ВД. Гаряжа, Е,А. Кругликов и Н,Д, Налетова (53) 621.315,66(088.8) (56) Авторское свидетельство СССР У 975988 у кл. Е 04 Н 12/00, 1984.Авторское свидетельство СССР У 1041658, кл. Е 04 Н 12/00, 1982.(57) Изобретение относится к областистроительства опор линий электропередачи. Целью изобретения являетсяснижение материалоемкости и трудоемкости возведения. Дпя этого наклонные связи 5, соединяащие стойки 1,2,3,4 опоры, установленные по биссектрисе угла поворота, закрепленына расстоянии от поверхности земли,определяемом приведенным соотношением, 3 з,п.А-лы, 3 ил,2. Опора по и, 1, о т л и ч а ющ а я с я тем, что стойки снабжены установленными на них эксцентрично где НСТ -высота стойки;собственный вес стойки9сила трения...

Анкерно-угловая опора трехфазной линии электропередачи

Загрузка...

Номер патента: 1323688

Опубликовано: 15.07.1987

Авторы: Гаряжа, Кругликов, Налетова

МПК: E04H 12/00

Метки: анкерно-угловая, линии, опора, трехфазной, электропередачи

...трубчатые стойки 1 - 3, преимущест венно железобетонные, но стойки могут быть выполнены из металлических труб и т.д а также дополнительную стойку 4. Стойки установлены в одной плоскости по биссектрисе угла поворота линии. Установка стоек предусмотрена в сверленые котлованы, но они могут быть установлены и на фундаменты. Все стойки соединены между собой гибкими связями 5, например тросовыми. Причем концы связей закреплены к верхней и средней частям одной стойки при помощи 20 деталей 6 и 7, а средняя часть через блок 8 закреплена к соседней стойке.Кроме того, на основных стойках 1 и 3 установлены тросостойки 9 и 10, на которых крепятся грозозащитные тросы 11 и 12, а на основной стойке 2 - деталь 13 для оттяжки шлейфа. Провода фаз линии...

Выпарной аппарат

Загрузка...

Номер патента: 1248628

Опубликовано: 07.08.1986

Авторы: Гаряжа, Журбицкий, Карпенко, Кулинченко

МПК: B01D 1/06

Метки: аппарат, выпарной

...СВИДЕТЕЛЬСТВУ чет ходящеййнейктродом,циркуику пееменного тока. тору/ЛУОУ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Киевский ордена Трудового Красного Знамени технологический институт пищевой промышленности(54)(57) ВЫПАРНОЙ АППАРАТ, содержащийкорпус, греющую камеру с вертикальными трубами, установленную в корпусе и образующую зоны восходящей инисходящей циркуляций раствора, электроды, размещенные в зоне восходящей циркуляции и подключенные к источнику постоянного тока, и штуцераввода и вывода раствора, греющегопара, конденсата и вторичного пара,о т л и ч а ю щ и й с я тем, что,с целью интенсификации процесса иповышения производительности за сподогрева раствора в зоне нисциркуляции, он снабжен по крамере одним...

Линейный электродвигатель

Загрузка...

Номер патента: 1206898

Опубликовано: 23.01.1986

Авторы: Блажко, Гаряжа, Коваленко, Охрименко

МПК: H02K 33/00, H02K 9/04

Метки: линейный, электродвигатель

...магнитопровод 153 и бегун 4. На одном из концов статора (сторона, противоположная рабочему концу бегуна, приводящему вдвижение испопнительный орган механизма) установлен цилиндр 5, образующий отдельную камеру, внутри кото.рого перемещается закрепленный набегуне поршень 6, Б случае применения трубчатого бегуна цилиндр 5закрыт крышкой 7. При больших диаметрах трубчатого бегуна в нем помещается вставка 8. Б двигателе ссистемой клапанов имеется клапан 9,пропускающий воздух из внутреннеговоздушного канала бегуна 10 цилиндра, и клапаны 11 пропускающие Воздух из камеры 10 в камеру 12.Элгктродвигатеь работает следующим образом,В двигателе без системы клапановгппи перемещении бегун слева направо фиг.1) поршень всасьвает воздухчерез зазор о...

Испаритель и способ его работы

Загрузка...

Номер патента: 1143924

Опубликовано: 07.03.1985

Авторы: Гаряжа, Козлов, Михайлик

МПК: B01D 1/02, B01D 1/14, F22B 1/02 ...

Метки: испаритель, работы

...содержащий греющие трубы, погруженные в кипящий слой, размещенный в камере, снабженной днищем в виде распределительной решетки и погруженной в стакан для подачи нагреваемой жидкости с образованием периферийного и торцового зазоров, снабжен слоем аккумулирующей насадки, расположенной на распределительной решетке под греющими трубами, над которыми дополнительно встречно установлены сопла для подачи газообразного агента.Согласно способу работы испарителя, осуществляемому путем подачи нагреваемой жидкости в псевдоожиженный слой с погруженными в него греющими трубами и последующего испарения этой жидкости, с целью повышения эффективности теплообмена и очистки греющих труб от накипи, жидкость подают в кипящий слой через аккумулирующую...

Линия автоматизированного определения показателей качества картофеля

Загрузка...

Номер патента: 1030723

Опубликовано: 23.07.1983

Авторы: Архипович, Беленький, Гаряжа, Гончаренко, Гулый, Дворцин, Изволенский, Луцык, Меламуд, Норенко, Палецкий, Рухлядева, Соколов, Суходол, Черный, Шалденко, Яценко

МПК: G01N 33/02

Метки: автоматизированного, картофеля, качества, линия, показателей

...электропривода 7 днища6 на его открытие.Пробу подают в ковш 10 отмочки.Блок 64 управления через необходимую для разгрузки накопителя 4 вы держку времени выдает сигнал О назакрытие днища 6, которое, закрываясь, включает датчик 8 положения,По сигналу 5 датчика 8 блок 64управления выдает управляющий сигнал,О на запуск электропривода 2конвейера 1 для подачи следующей1 второй) пробы в накопитель 4 исигнал ,О 3 на электропривод 11 дляопускания ковша 10 отмочки с первой пробой в нижнее рабочее положение,Блок 64 управления через необходимую для отмочки выдержку временивыдает сигнал ,О на включение электропривода 11 для подъема ковша 10и Ц 4 на выключение электропривода14 вращения барабана 13. Подъемковша 10 заканчивается по...

Способ управления процессом непрерывной кристаллизации сахарных растворов

Загрузка...

Номер патента: 878798

Опубликовано: 07.11.1981

Авторы: Бирюков, Гаряжа, Гулый, Кулинченко, Потапенко, Ропотенко, Украинец, Штангеев, Шубин

МПК: C13F 1/02

Метки: кристаллизации, непрерывной, процессом, растворов, сахарных

...поступают в регулятор 7 соотношения, вырабатывающий снпнал е КР - концентрация сухих веществ ,или кристаллов в утфеле; Н - уровень раствора в вакуум-аппарате.Для установления частоты колебаний уровня,кипвния раствора схема оснащена программным задатчиком 6, изменяя программу которого моино:изменять амплитуду и (частоту колебаний.5Сущность способа заключается в следующем. При устаносившемся,режиме регулятор 7 соо внушения, воздействуя,на,клапан 2, поддерживает расход поступающего на уваривание раствора в завиоимоспи от 10 уровня увариваемой массы .и содержания кристаллов в вакуум-аппарате в соответствии с заданной ирограммой, При минимальном уровне иипения регулятор 7 соотношения, воздействуя на рвгулирующий 15 клапан 2, увеличивает...

Способ кристаллизации сахарсодер-жащего pactbopa

Загрузка...

Номер патента: 823428

Опубликовано: 23.04.1981

Авторы: Гаряжа, Гулый, Кулинченко, Ропотенко, Штангеев, Шубин

МПК: C13F 1/02

Метки: pactbopa, кристаллизации, сахарсодер-жащего

...и. уваривают до требу Перед заводкой крис вентиль 2 на коммун а затем - вентиль 3 поверхностно-активно поступлении поверхн щества через патрубо через патрубок 5 в шивающий аппарат 6 гирование поверхност ства в паровой (газ 115 С, а затем вводовиде парожидкостной т 1 набирают сироп емого пересыщения.таллов открывают икации пара (газа) на коммуникации го вещества, При остно-активного век 4 и пара (газа) жидкоструйный смепроисходит дисперно-активного вещеовой) среде нри ят его в утфель в (газожидкосной)смеси в количестве 0,00017 кг поверхностно-активного вещества на 1 кг греющего пара.В качестве поверхностно-активноговещества используют ацетилированные моноглицериды жирных кислот,Усиление циркуляции утфеля путем ввода в него...

Вакуум-аппарат непрерывного действия для кристаллизации веществ

Загрузка...

Номер патента: 765361

Опубликовано: 23.09.1980

Авторы: Артюхов, Бажал, Белик, Белобородов, Белостоцкий, Бирюков, Гаряжа, Гулый, Дидушко, Зозуля, Зубченко, Кравчук, Кулинченко, Макаренко, Олешко, Попов, Требин, Тройно, Усатый, Штангеев, Шубин

МПК: C13G 1/00

Метки: вакуум-аппарат, веществ, действия, кристаллизации, непрерывного

...каналы 45, барботер 46 с патрубками 47 для подвода и распределениявдуваемого пара. По оси аппаратаустановлена труба 48 с окнами 49для отвода вторичного пара. Через патрубок 50 вторичный пар отводится из аппарата.Вакуум-аппарат работает следующим образом.При установившемся режиме сахарный сироп, расхОдуемый на уваривание утфеля, разделяется на два потока ф и с), Первый поток ф через патрубок б непрерывно поступает в камеру концентрирования, где сироп циркулирует, поднимаясь в вертикальных трубах поверхностей 7 нагрева,обогреваемых паром, поступающим 40 через патрубок 9 в межтрубное пространство 10 и, опускаясь по циркуляционным каналам 8. При этом сиропнагревается до температуры кипения и сгущается до определенной плотности.10 25 СО...

Выпарной аппарат

Загрузка...

Номер патента: 560623

Опубликовано: 05.06.1977

Авторы: Артюхов, Гаряжа, Кулинченко, Сторчеус

МПК: B01D 1/12

Метки: аппарат, выпарной

...- повышение эффективности выпаривания и усиление циркуляции раствора, Это достигается тем, что отверстия для ввода газа (пара) выполнены подоуглом 15-30 относительно оси теплообмен ных элементов по ходу газа (пара), Это обеспечивает использование инжектируюшего действия и отсутствие дополнительных гидравл 1 ческих сопротивлений от вводимого газа (пара).дящим в нее газ (пар патрубком 4,теплообменных элементов 5, нижние конт,"т6 которых пронизывают распределительнуюкамеру и имеют отверстия 7 для ввода га-.за (пара) внутрь каждого теплообменногоэлемента.Выпарной аппарат работает следующимобразом,Внутрь корпуса 1 поступает выпаривае=мый продукт, уровень которого поддерживается таким, чтобы при работе аппарата омывалась продуктом вся...

Классифицирующий кристаллизатор

Загрузка...

Номер патента: 469475

Опубликовано: 05.05.1975

Авторы: Артюхов, Гаряжа, Кулинченко

МПК: B01D 9/02

Метки: классифицирующий, кристаллизатор

...по патрубкам 4, а суспензия25 мелких кристаллов по патрубку 3 из кристаллогенератора (на чертеже не показан) непрерывно под напором поступают в зону сепарации кристаллов требуемого р аз мер а. Обр азовавшаяся смесь под напором поднимается30 вверх с постепенно уменьшающейся скоростью, Вращательное движение продукта, созданное напором маточного раствора и механической мешалкой 5, создает поле центробежных сил, под действием которых кристаллы движутся от центра к периферии кристаллизатора. В пристенной периферийной зоне кристаллизатора с помощью направляющих 7 создается нисходящее движение сгущенной суспензии. Более крупные кристаллы быстрее и кратким путем, а более мелкие - медленнее и более длинным путем движутся к...
