187069

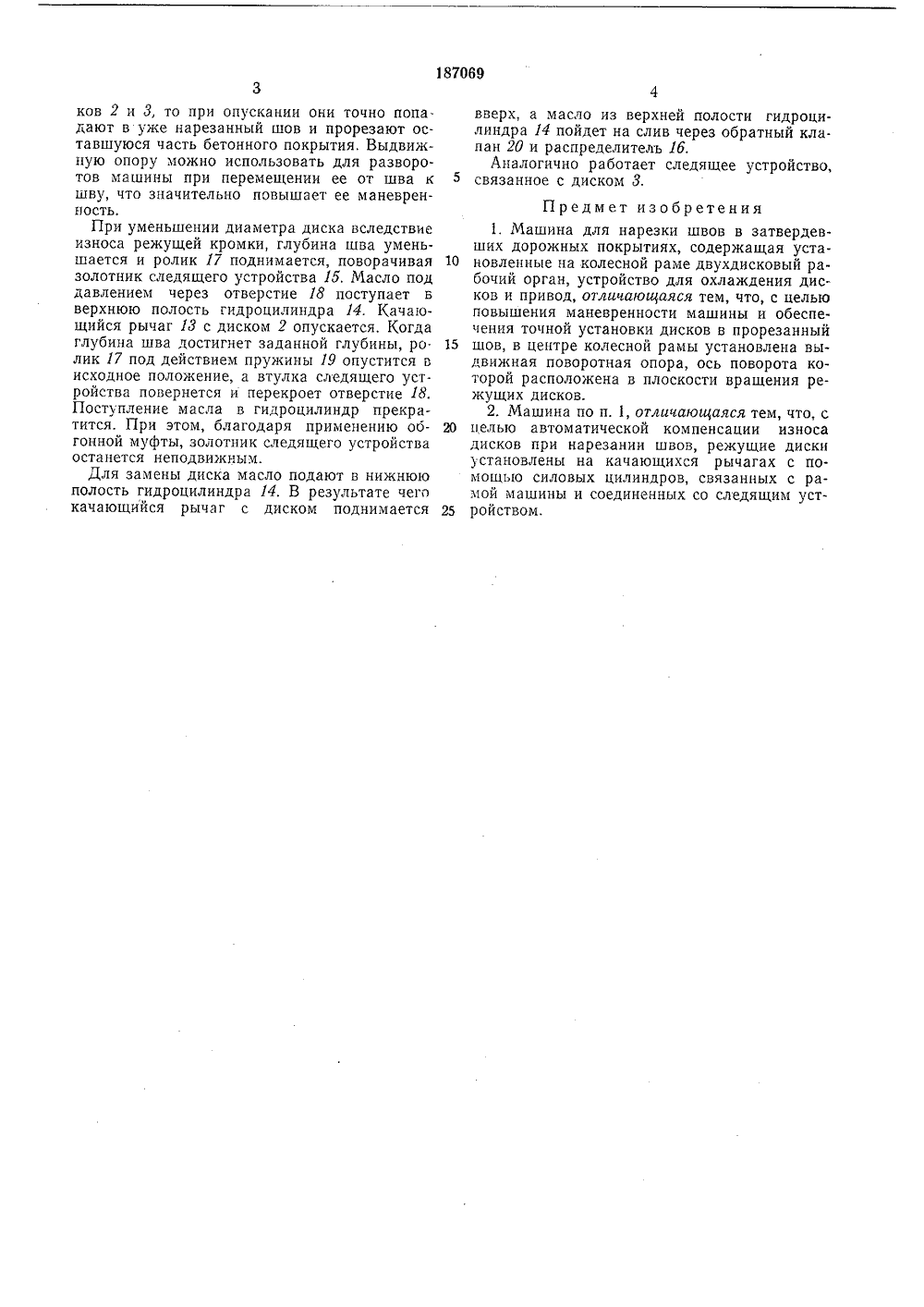

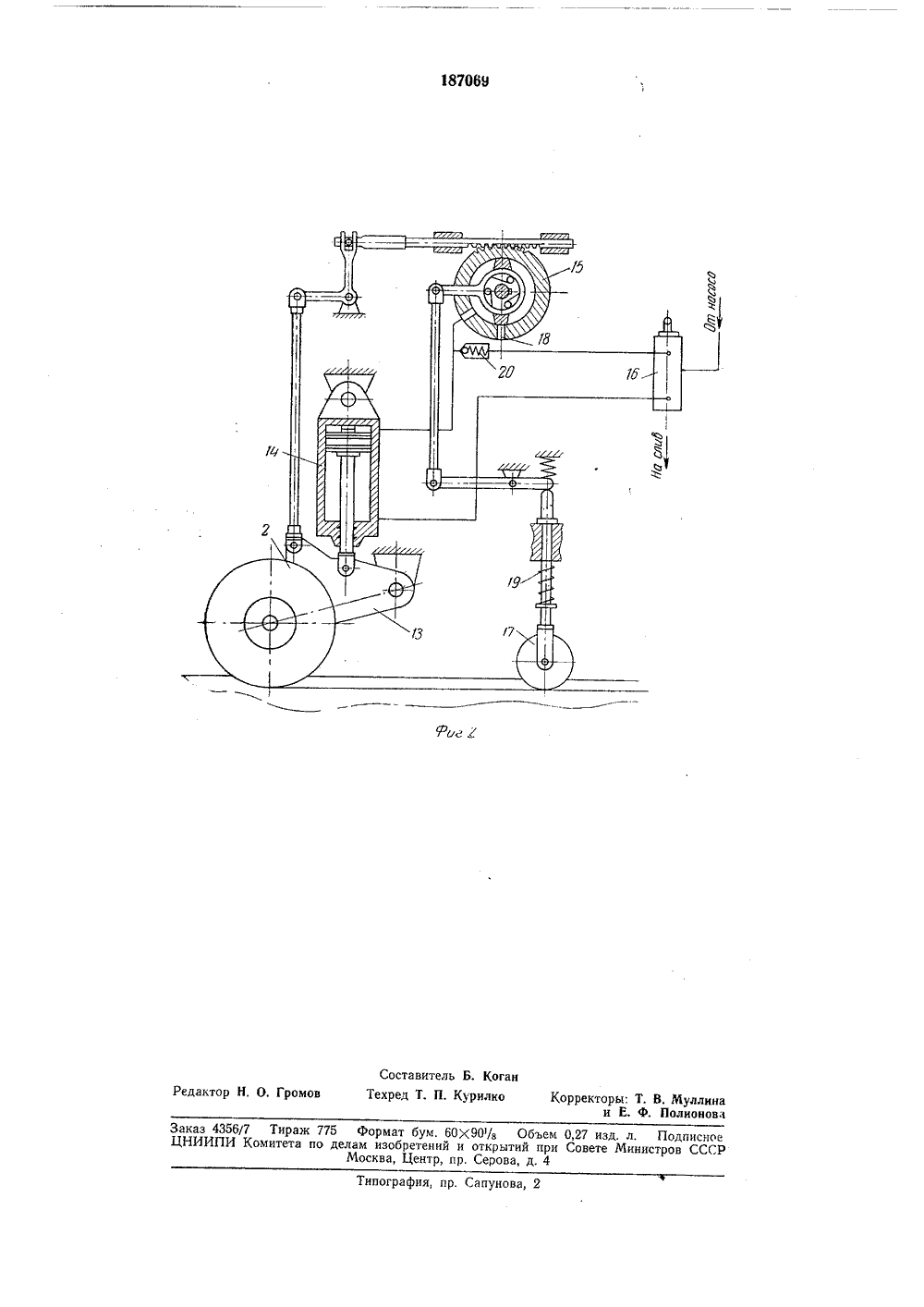

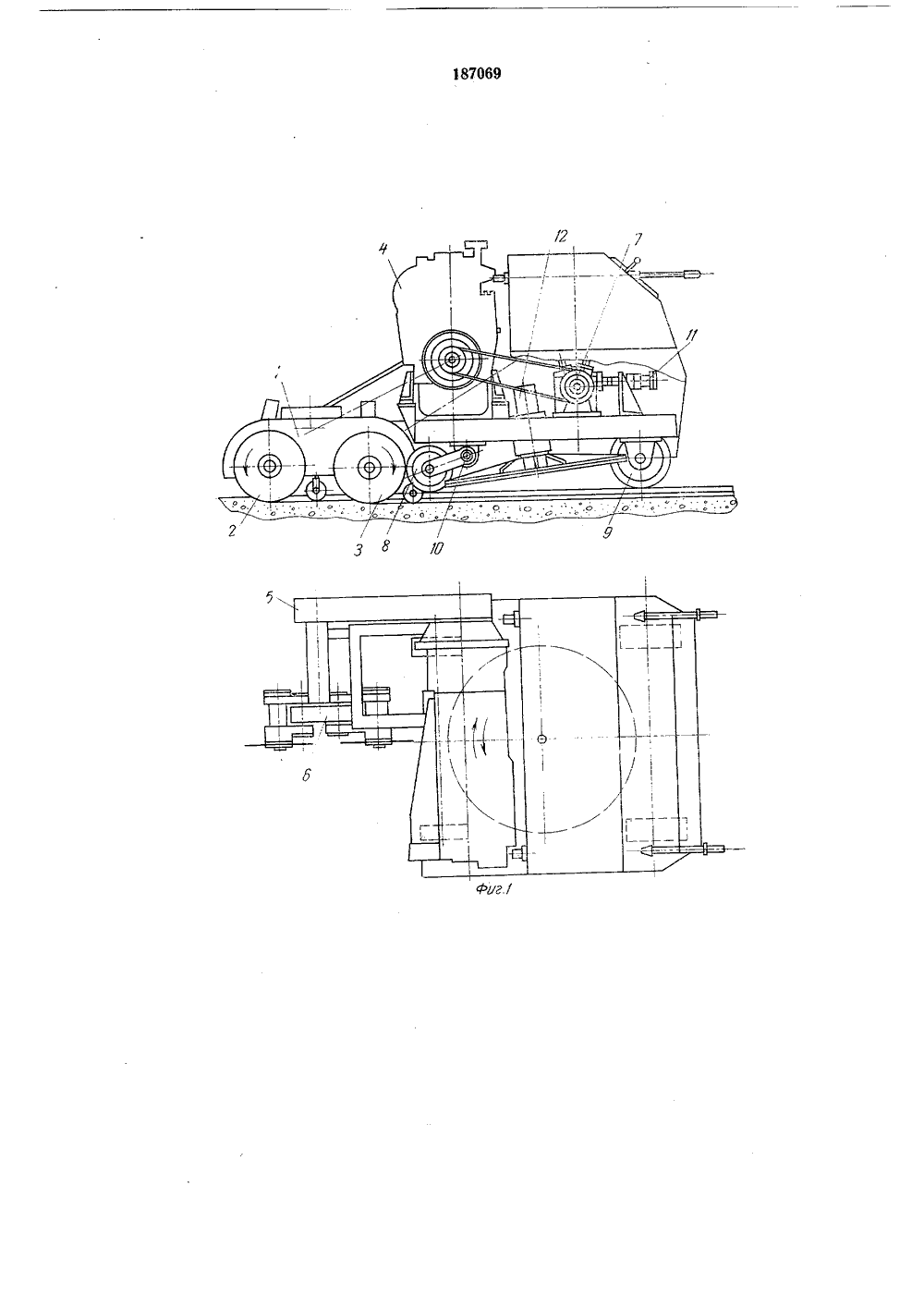

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советсккт Социалистическил РеспубликЗависимое от авт. свидетельстваЗаявлено 29.71.1965 ( 1014661129-14)с присоединением заявкиПриоритетОпубликовано 11,Х.1966, Бюллетень20Дата опубликования описания 15.Х 1.1966 Кл. 19 с, 23/08 МПК Е 01 сУДК 625 08(088 8) Комитет по делам вобретений и открыти при Совете Министров СССРАвторы зобретени Леви Лерман Заявитсл ектно-конструкторское бюМинистерства транспортног АРЕЗКИ ШВО АШИНА 2 Известные машины для нарезки швов в затвердевших дорожных покрытиях, содержащие установленные на колесной раме двухдисковый рабочий орган, устройство для охлаждения дисков и привод, обладают низкой маневренностью и не обеспечивают точной установки дисков в частично прорезанный шов.Кроме того, по мере износа режущих дисков приходится вручную контролировать глубину шва и заглублять диски, что требует больших затрат труда и времени.Цель описываемого изобретения - повышение маневренности машины и обеспечение точной установки дисков в прорезанный шов. Достигается это тем, что в центре колесной рамы установлена выдвижная опора, ось поворота которой расположена в плоскости вра. щения режущих дисков.Для автоматической компенсации износа режущих дисков они смонтированы на качающихся рычагах с помощью силовых цилиндров, связанных с рамой машины и соединенных со следящим устройством.На фиг. 1 изображена предлагаемая машина в двух проекциях; на фиг, 2 - схема следящего устройства.В передней части рамы укреплен рабочий орган 1 с режущими дисками 2 и 3, приводимыми от двигателя 4 через клиноременную пе. редачу 5 и раздаточный редуктор б. Для охлаждення дисков во время раооты на раме смонтирован водяной насос 7, Машина перемещается на колесах 8 и 9 с резиновыми ободами. Поворачивая внлкообразную раму пе редних колес с помощью гидроцилиндра относительно горизонтальной оси 10, переводят машину в транспортное положение. Привод задних, ведущих колес осуществляется гидродвигателем 11, снабженным регулятором скоро.10 стей. В нижней части рамы установлена выдвижная поворотная опора 12.Диск 2 закреп,тен на качающемся рычаге13, соединенном со штоком гидроцилиндра 14.Следящее устройство 15 через гидрораспреде литель 16 сообщается с верхней полостью гидроцилиндра 14 и выполнено в виде поворотного золотника с втулкой обратной связи. Рычажной системой золотник связан со следящим роликом 17. Втулка обратной связи сое дннена с качающимся рычагом 13,Машина работает следующим образом.Вращающиеся диски 2 и 3 заглубляются вбетонное покрытие на заданную глубину, Поперечные сквозные швы нарезают в две ста дии, Сначала прорезают часть шва от продольной осн покрытия к краю, затем опускают опору 12 и разворачивают машину с ее помощью на 180. После этого опору убирают и машина опускается. Поскольку ось поворота 30 машины находится в плоскости вращения дисков 2 и 3, то при опускании они точно попадают в уже нарезанный шов и прорезают оставшуюся часть бетонного покрытия. Выдвижную опору можно использовать для разворотов машины при перемещении ее от шва к шву, что значительно повышает ее маневренность,При уменьшении диаметра диска вследствие износа режущей кромки, глубина шва уменьшается и ролик 17 поднимается, поворачивая золотник следящего устройства 1 о. Масло под давлением через отверстие 18 поступает в верхнюю полость гидроцилиндра 14. Качающийся рычаг И с диском 2 опускается. Когда глубина шва достигнет заданной глубины, ро. лик 17 под действием пружины 19 опустится в исходное положение, а втулка следящего устройства повернется и перекроет отверстие 18. Поступление масла в гидроцилиндр прекратится. При этом, благодаря применению обгонной муфты, золотник следящего устройства останется неподвижным.Для замены диска масло подают в нижнюю полость гидроцилиндра 14. В результате чего качающийся рычаг с диском поднимается вверх, а масло из верхней полости гидроцилиндра 14 пойдет на слив через обратный кла.пан 20 и распределитеаь 1 б.Аналогично работает следящее устройство,5 связанное с диском 3,Предмет изобретения1, Машина для нарезки швов в затвердевших дорожных покрытиях, содержащая уста новленные на колесной раме двухдисковый рабочий орган, устройство для охлаждения дисков и привод, отличающаяся тем, что, с целью повышения маневренности машины и обеспечения точной установки дисков в прорезанный 15 шов, в центре колесной рамы установлена выдвижная поворотная опора, ось поворота которой расположена в плоскости вращения режущих дисков.2. Машина по п. 1, отличающаяся тем, что, с 20 целью автоматической компенсации износадисков при нарезании швов, режущие диски установлены на качающихся рычагах с помощью силовых цилиндров, связанных с рамой машины и соединенных со следящим уст ройством.187069 Редактор Н, О. Громов Заказ 4356/7 Тираж 775 Формат бум, 60 Х 90/з Объем 0,27 изд. л. ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр, Серова, д. 4 Типография, пр. Сапунова, 2 Составитель Б. КоганТехред Т. П. Курилко Корректоры; Т. В, Муллина и Е, ф. Полиоиова
