Дунаев

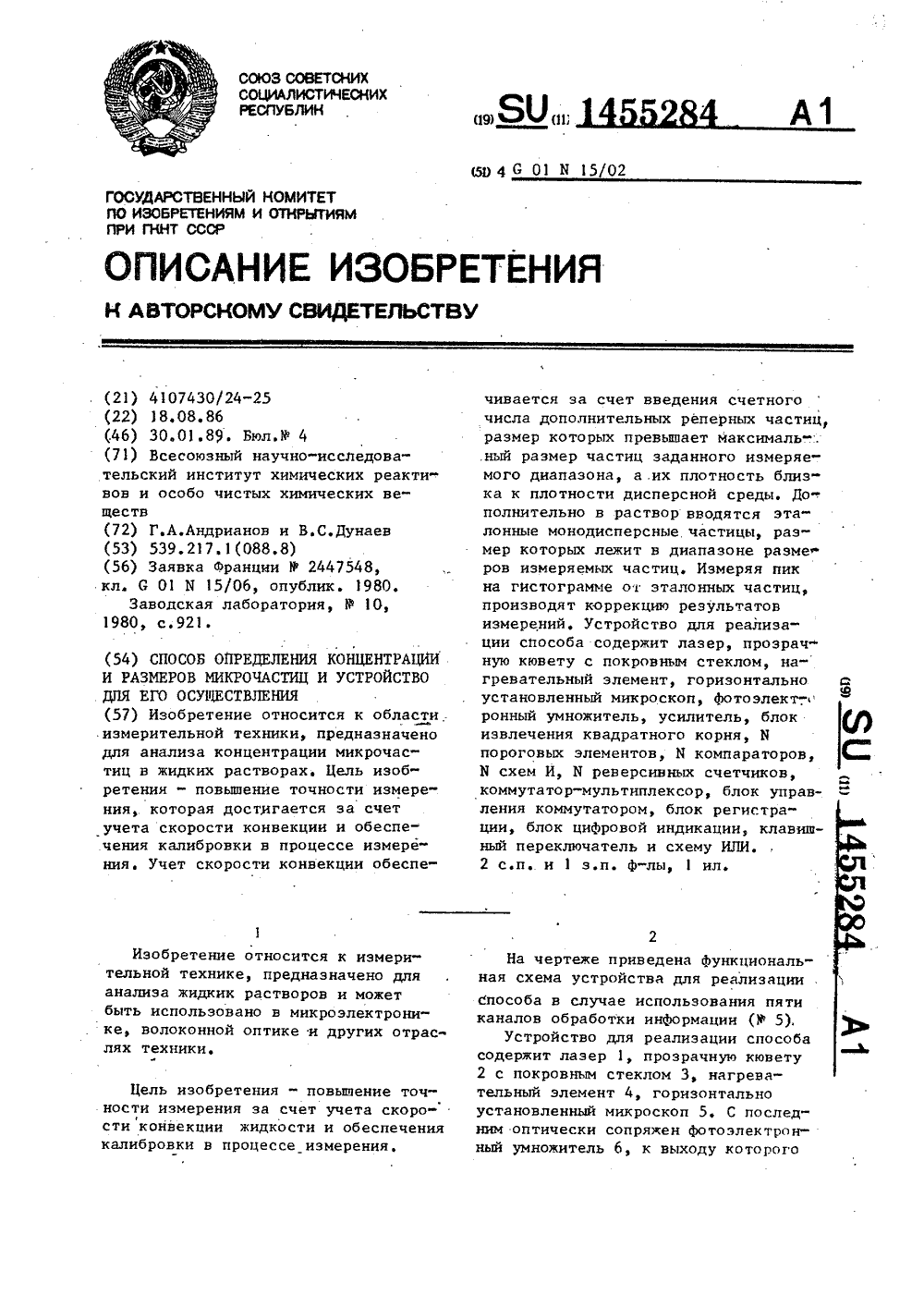

Номер патента: 1455284

Опубликовано: 30.01.1989

Авторы: Андрианов, Дунаев

МПК: G01N 15/02

Метки: концентрации, микрочастиц, размеров

...вход второго реверсивного счетчика 21. В последнем при этом записывается единица.Одновременно указанный импульс поступает с выхода второй схемы И 1 б на вычитающий вход первого реверсивного счетчика 20, вследствие чего в нем происходит вычитание единицы, т,е. указанный счетчик возвращается в исходное состояние. Таким образом, если амплитуда сигнала на выходе квадратора 8 превьппает порог срабатывания второго порогового элемента,то единица добавляется лишь во второй реверсивный счетчик 21. Аналогично осуществляется регистрация импульсов любого уровня. 40 45 50 55 В последний счетчик 24 записываютсяимпульсы от реперных частиц, размеркоторых превьппает размер контролируемых микрочастиц, При этом информацияна счетчике 24...

Номер патента: 1454574

Опубликовано: 30.01.1989

Авторы: Дунаев, Иванова, Козьмина, Осмоловский, Сапрыкина

МПК: B22F 9/00, H01F 1/06

Метки: двуокиси, записи, магнитной, носителей, порошка, хрома

...СгО(274,4 г) добавляют окись железа РеОз (1,3816 г) и окись сурьмы (сенармонтит, уд.: поверхность 9,7 м 2 /г) 0,7256 г. В смесь 44вливают воду 118 г. Смесь перемешивают. Затем к смеси постепенно добавляют окись хрома СгОз (137,2 г) при непрерывном перемешивании.Последовательность всех дальнейших операций по примеру 1.По данным рентгенофазового анализа продукт является двуокисью хрома. По данным магнитных измерений он обладает коэрцитивной силой 502 Э, коэффициент неоднородности по полям перемагничивание (3 = 0,72.П р и м е р 3. Гидротермальный синтез двуокиси хрома проводят в присутствии оксалата сурьмы ЯЬС ООН по предложенному способу. К хромовому ангидриду СгО (274,4 г) добавляют окись железа Ре О (1,3816 г) и оксалат сурьмы БЬС...

Номер патента: 1452958

Опубликовано: 23.01.1989

Авторы: Баталов, Дунаев, Коловертнов, Лепин

МПК: E21B 47/10

Метки: комплексный, прибор, скважинный

...измерения меняющихся скоростей потока исследуемой среды основан на измерениях магнитных проницаемостей дискретных ее масс. А термокондуктивный метод измерения меняющихся скоростей движения потока жидкости основан на регистрации разных теплоемкостей разных дискретных масс скважинной среды.Выполнение конструкции концентратомера 12 с двумя резонаторами 15 и 16 и электромагнитами 13 и 14 позволяет образовать единую колебательную систему для работы в трех разных режимах автоколебаний при управлении телеметрическим блоком 11. При низкочастотнем режиме автоколебания отдо 200 Гц концентратомер 12 работает1452958 51015 30 55 ВНИИПИ Заказ 7143/23 Тираж 514 ПодписноеПроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 при...

Номер патента: 1448128

Опубликовано: 30.12.1988

Авторы: Большаков, Власов, Володин, Дунаев, Кантинов, Книгин, Козокин, Мишин

МПК: F16B 5/02

Метки: соединение

...дефор. О= д+ (Н - Ь 1) 1 дй; Изобретение относится к машиностроению, а именно к высокоресурсным болто. вым соединениям деталей.Цель изобретения - повышение циклической долговечности, коррознонной стойкости и герметичности соединения деталей.На фиг.изображено соединение деталей; на фиг. 2 - узел 1 на фиг, 1.Соединение деталей содержит соединяемых детали 1 и 2, болт 3, установленный в отверстиях деталей, гайку 4 и шайбу 5. Болт выполнен с потайной головкой б, имеющей цилиндрический поясок 7 у ее торца и сферическую боковую поверхность 8. Гнездо 9 под потайную головку болта в соединяемой детали 1 выполнено. коническим с цилиндрической проточкой 10,Радиус Ксф сферы боковой поверхности оголовки болта равендВф= -- .- (К 1 - Кг)...

Номер патента: 1447981

Опубликовано: 30.12.1988

Авторы: Воловик, Дунаев, Курманаевский

МПК: E02D 19/00, E02D 19/10

Метки: водоотливная, шахтная

...работает следующим образом.После откачивация воды до уровня НУ приток шахтной воды цо канаве 2 водоподводящего ходка 1 через водопропускцую 50 трубу 28 с нормальцо открытой задвижкой 29 заполыяет наклонную выработку 9 и через водоцропускцую трубу 18 с нормально открытой задвижкой 19 вертикальную выработку регулировочцого водосборника до уровня ВУ. При этом в зависимости от избранной организации работы может заполняться одна илц несколько секций 7 вертикальной выработки. Затем по сигналу датчика, установленного на уровне ВУ (не показан), включается один или несколько насосов 2 и производится откачивание воды до уровня НУ, При снижении уровня воды наклонная выработка 9 регулировочного водосборника начинает работать в проточном режиме....

Номер патента: 1447450

Опубликовано: 30.12.1988

Авторы: Бардин, Ванинский, Гарцман, Дунаев, Полиевец, Филатов, Яблоновский

МПК: B21B 35/14

Метки: клети, привода, прокатной, шпиндельное

...оси О качания балок 14 проходят при этом через кинематические центры О ведущих шарниров 6. Со 45 стороны ведомых шарниров 7 бапки 14 опираются на вкладыши 17, зафиксированные в расточке балки 14 планками 18. При этом геометрические оси О шарнирны единений био 14, совпа дающие с осями расточек для вкладышей 17, проходят через кинематические центры О ведомых шарниров 7 шпинделей 1. Между вкладышами находятся концы 19 кронштейнов 20, установленных на подушках 21 прокатных валков 13.Шпиндельное устройство привода прокатной клети может быть снабжено механизмом 22 уравновешивания, например гидравлическим, на плунжеры 23 и 24 которого через кронштейны 25 и 26 опираются продольные качающиеся балки 14.Шпиндельное устройство привода...

Номер патента: 717813

Опубликовано: 07.12.1988

Авторы: Дунаев, Кох, Мерзляков, Седлов

МПК: G01R 31/317

Метки: дегазации, жидкости, потоке, ультразвуковой

...достигаетсятем, что установка снабжена датчика"ми, установленными между ступенямиднищ емкости, газоанализаторами,входы которых связаны с выходами датчиков, и коммутирующем устройством,входа которого соединены,с вйходамигазоанализаторов, Й выходы - со вхо-,дами ультразвуковых генератбров.На фиг. 1 показайа Схема"установ- .5ки; на фиг. 2 - блок-схема установки.Установка для ультразвуковой де-газации содержит емкость 1 с днищем,выполненным ступенчато, в которойустановлены недоходящйе до дна вертикальяые перегородки 2, входной 3 - .;,-и выходной 4 патрубки," ультразвуковыепреобразователи 5, "установлейные между ступенями днища датчика 6, ультразвуковые генераторы 7, установленные между ступенями днища датчиков 6, соединенные с...

Номер патента: 577720

Опубликовано: 07.12.1988

Авторы: Валеев, Дунаев, Камышев, Седлов

МПК: B01D 19/00

Метки: дегазации, жидкости

...от свободных газов. ос- В случае очень вязких жидкостейпри больших расходах мелкие пузырьки екне успевают подняться и задержатьсяпоследней перегородкой. Поэтому надвыходным патрубком дополнительно станей вится горизонтальная отсекательная ри пластина 9, отделяющая поднявшиеся у- над пластиной 7 пузырьки газа от очи- . 45ай щенной жидкости. Изобретение относится к устройствам для удаления растворенного газаиз жидких вязких сред и может врытьиспользовано, например, в химикофотографической промьппленности, в производстве синтетических волокон, втеплоэнергетике, в пищевой промьпппености, в производстве иэделий из стла, керамики, фарфора, при перерабоке пластмасс и др.Наиболее близким по техническойсущности и достигаемому...

Номер патента: 1441194

Опубликовано: 30.11.1988

Авторы: Беляков, Буцков, Глушков, Гуревич, Дунаев, Константинов, Левушкин, Рядинский, Сиркунен, Уваров, Черных

МПК: G01B 11/30

Метки: поверхности, состояния

...4выполнен в.виде плоского зеркала с 30отверстием, расположенным в конфо-.кальной точке первой 2 и второй 3оптических систем. Зеркальная призма б и светоделительная пластика 7и эталонное зеркало 8 имеют возможность перемещения в плоскости, параллельной контролируемой поверхности,таким образом, что величина шагаперемещения зеркальной призмы 6 былабы в два раза меньше шага перемещения светоделительной пластины 7 иэталонного зеркала 8Устройство для контроля состоянияповерхности работает следующим образом.Свет от лазера 1 проходит черезпервую 2 и.вторую 3 оптические системы с общим фокусом. При этом про странственный фильтр 4 пропускаетосновную часть освещенного пучка,сфокусированного первой оптическойсистемой 2 в отверстие в зеркале,и в...

Номер патента: 739773

Опубликовано: 30.11.1988

Авторы: Дунаев, Камашев, Мерзляков, Седлов

МПК: B01D 19/00

Метки: дегазации, жидкости, ультразвуковой

...качество дега-. . 7, жидкость, проходя над ним, дега" "зации приизменяющемся расходежид- - " зируется. При этом под действиемкостй, гак как, напримеР, с "увюичФ-ультразвукового поля происходит прон 1 ем скоростй потока пузырьки газа,40 цесс дегазации по известному мехаувлекаются с возросшей силой и уже низму и пузырьки газа; образовавшинемогут подняться на высоту, на ко-еся в жидкости, задерживаются вертиторбй задерживаются перегородкййи. " кальными перегородками 2 и удаляютсяКроме того, йри небольших расхо- через дренаждные трубки 13, а жиддахжидкости бывает достаточнйм, 5 Кость через выходной патрубок 12 посвключейие лишь несколькихультра- ; тупает потребителю. С увеличениемзвуковйх преобразователей, "а ие всех,уровня жидкости в...

Номер патента: 1430496

Опубликовано: 15.10.1988

Авторы: Дунаев, Чиналиев

МПК: E21B 17/10

Метки: центрирующее

...образующую с корпусом1 кольцевую полость 6, гидравлическисвязанную с внутренней полостью корпуса 1 через радиальные каналы 2. 20Опорная втулка 4 подпружина с помощью пружины 7 относительно корпуса 1.а корпус 1 имеет на наружной поверхности кольцевую канавку 8, расположенную над его радиальными каналами 252 на расстоянии,а большем чем длина кольцевой полосами 6.Центрирующее устройство работает следующим образом.1 30Центрирующее устройство включают в состав бурильной колонны и спускают в скважину. В исходном положении опорная втулка 4 находится в нижнем положенииРабочая жидкость под давлением по- З 5 ступает из внутренней полости корпуса 1 через радиальные каналы 2 в кольцевые полости 6, при этом эластичные рабочие элементы 5 раздуваются...

Номер патента: 1425687

Опубликовано: 23.09.1988

Автор: Дунаев

МПК: G06F 11/28

Метки: отладки, программ

...который запрещает прохождение сигнала с выходаэлемента И 21 на вход элемента ИЛИ 22.Управляющий сигнал на выходе элемента ИЛИ 22 формируется при поступлении сигнала с выхода дешифратора 19команд на вход элемента.ИЛИ 22. Сигнал на выходе дешифратора 19 командФормируется при поступлении на еговход соответствующего кода от устройства ввода-вывода по сигналу,поступающему на вход признака команды цешифратора 19 команд от устройства ввода-вывода. Таким образом, управление шаговым режимом отладки осуществляется оператором с помощью устройства ввода информации.При непрерывном выполнении программы МПС устройством анализируются адреса выполняемых команд и информации, являющаяся командой или операндом, или содержимым регистра состояния. Эта...

Номер патента: 1421725

Опубликовано: 07.09.1988

Авторы: Величко, Дунаев, Еремеев, Зубанов, Карманов, Кучер, Люборец, Ткач

МПК: C04B 35/52, F27D 1/00

Метки: безводная, леточная, масса, углеродсодержащая

...машины, таккак становится чрезмерно жидкотекуча,При снижении содержания антраценового масла (менее 10%) пластичность массы снижается за счет поглощения его значительной части высокоразвитой поверхностью измельченногококса, Это затрудняет заполнение порканала летки вязкой массой и не обеспечивает реставрацию леточного узлапечи.Подогрев антраценового масла до70-100 С целесообразен для улучшенияусловий растворения каменноугольногопека, что позволяет снизить коэффициент внутреннего трения и повыситьпластичность безводной массы,Нагрев антраценового масла нижео70 С не обеспечивает требуемую скорость растворения каменноугольногопека в нем, затрудняет усреднениекомпонентов шихты, ухудшает ее плас"тичность. Кроме того, при температуоре масла...

Номер патента: 1419560

Опубликовано: 30.08.1988

Авторы: Дунаев, Жуков, Кондратьев, Кочканян, Мясников, Самсонов

МПК: A01G 23/06

Метки: ротационный, сепаратор

...над валами 2 посредством втулок 5 на параллельных осях 6, закрепленных на раме 1, и упираются в ограничители 7. Каждый зуб 4 подпружинен пружиной 8, и свободный конец каждого зуба 4 выполнен в виде вилки с расходящимися сторонами навстречу, вращения диска 3, который расположен между сторонами вилки зуба 4Зуб 4 установлен под острым углом к поверхности сепаратора навстречу вращения дисков 3, при этом ширина вилки меньше расстояния между дисками 3 вала 2 в осевом направлении.Устройство работает следующим образом. Для перемещения сепарирующей мас. сы по сепаратору вращающиеся диски 3 измельчают торф, который просыпается на поле в промежутки между дисками 3Одновременно куски слабо разложившегося волокнистого торфа, задержанные зубом 4,...

Номер патента: 1417854

Опубликовано: 23.08.1988

Автор: Дунаев

МПК: A01K 47/00

Метки: круглогодичного, павильоне, передвижном, пчел, содержания

...условиях уменьшается. При наличии незаселенных ячеек 4 производят замену рамок с бракованными сотами, отъем рамок с запечатанной пергой, отъем отводков.Для откачки меда товарный мед берут в основном из средних ячеек, в которых расплода нет, тяк как матки к ним доступа не имеют, а с верхних и нижних ячеек - выборочно для расширения фронта работы маткаМ .В момент открывания дверцы 14 по периметру ячейки легко обдымливают для предупреждения пчел от вылета. Форточку 27 в окне и двери павильона открывают, Затем выдвигают кассету 5 по направлявшим из ячейки и устанавливают в устройство, предохраняющее от разлета пчел, которое плотно соединяется с открытой .нижней ячейкой, Рамки поочередно стряхивают в кассеты и пчелы по откосам устройства...

Номер патента: 1416240

Опубликовано: 15.08.1988

Авторы: Дунаев, Ломовской, Смеляков, Феоктистов

МПК: B21D 39/06

Метки: закрепления, решетке, трубной, трубы

...в зависимости от величины диаметра отверстия трубной решетки в зоне нахождения дорна 3 размер его рабочей части4 изменяют подводя к ней (или отво 45дя) определенное количество тепла ,Так, если диаметр отверстия трубнойрешетки 2 по ходу дорна 3 увеличивается (фиг.2), то к рабочей части 4дорна 3 подводят количество тепла Ц,достаточное для увеличения диаметрарабочей части 4 на величину приращения диаметра отверстия трубной решетки 2 с учетом величины необходимого натяга. Подвод тепла Ц осуществляют любым нагревательным устройством(не показано), например индукционнымэлектронагревателем. Если диаметр отверстия трубной решетки 2 по ходу дорна 3 уменьшается (фиг.3), то рабочую часть 4 дорна 3 охлаждают, от" водя количество тепла (, достаточное...

Номер патента: 1406157

Опубликовано: 30.06.1988

Авторы: Дарсавелидзе, Дунаев, Капанадзе, Чанишвили, Чолокашвили, Ющенко

МПК: C12N 7/00

Метки: yersinia, антифаговой, бактерий, вида, еnтеrоliтiса, сыворотки, типа, фага, штамм

...начинается при 50 С. Полное разрушениеьнуклеотида происходит при 65 С в течение 1 ч,Спектр действия. Фаг Илизирует47,2 штаммов 1, епгегосо 1 дгхса и нелизирует остальные штаммы 7 егзпда,а также штаммы семейства Еп 1 егоЬасге" 5гасеае.Антигенные свойства. При иммунизации кроликов фагом Ис адъювантом Фрейнда образуются специфические антитела. Полученная антисыворотка ней тралиэует Фаг с константой нейтрализации 262.П р и м е р. Колбу с бульоном Хоттингера засевают соответствующей .окультурой и выращивают при 24 С на качалке. По достижении концентрации клеток 2-.5 х 10 кл/мл культуру заражают Фагом с множественностью О, 1.Через 4 ч аэрации лизат обрабатывают хлороформом, оставляют на ночь прно4-8 С и последовательно центрифугируют...

Номер патента: 1404132

Опубликовано: 23.06.1988

Авторы: Адамович, Дунаев, Жуков

МПК: B21B 43/04

Метки: проката, роликовый, холодильник

...в корпусе люнета на расстоянии от оси трубчатого ролика большем,чем расстояние от последнего до оси35этого ролика. На корпусе люнета закреплены упоры 10 и 11, ограничивающие поЛожение рычага 8 в люцете. Корпус люнета закреплен на основании 1240болтами,Устройство работает следующим Образом.Прокат подается от рольгднгд клав панами на подвижные рейки, д затем на роликовое поле, трубчатые ролики 1 которого, вращаясь, перемещают его к выходу. При этом трубчатые ролики опираются на опорные катки 4 и 5, а50 их с тр емлению скатит ься пр еля т ст в уют либо ограничительные упоры, либо ограничительные боковые ролики 6 и 7. Установка опорных катксв с расстоянием между ними в псперечном направлении, мецьшс.м их диаметра, обеспе ив- 55...

Номер патента: 1398933

Опубликовано: 30.05.1988

Авторы: Бардин, Бобров, Дунаев, Сакин

МПК: B21B 1/00

Метки: клетей, настройки, сортопрокатного, стана

...1 и 4).Далее при настройке проводковой арматуры и калибров клети 10 производят операции настройки, аналогичные настройкеклети 8, при этом наблюдение за элементами клети 10 ведут через отверстия,образованные вводной проводкой 4, калибром валков и выводной арматурой 7 клетей 2 и 8. После настройки клетей 2, 8 и 10,стоящих в одном направлении от прибора,оптический прибор 1 поворачивают на угол180 вокруг главной плоскости об ьектива11, фиксируют в положении визированияна оси прокатки и производят настройкуклетей 12, 13 и 14, стоящих с другой стороныоптического прибора 1.Перед каждым переходом на настройкупоследующей клети на ось визирования при 5 О 5 2 О 25 ЗО 35 4 О 45 бора вводится новая координатная сетка, соответствующая расстоянию...

Номер патента: 1397309

Опубликовано: 23.05.1988

Авторы: Дунаев, Капленко, Орлов, Петраченков

МПК: B30B 11/18

Метки: брикетирования, валковый, пресс

...шнеков 8.С каналами3 и 14 связаны управляемые распределители, например вентили 19и 20 для подключения магистральной водыи пара.Валковый пресс работает следующим образом.Через загрузочный патрубок 11 в корпус 10 шнекового питателя подается прессуемый материал. Шнеки 8 направляют его вмежвалковый зазор 12 к формующим ячейкам 5.При встречном вращении валков 2 и 3материал прессуется в брикеты, которые привыходе из межвалкового зазора свободновыпадают из ячеек 5 и отводятся конвейером уборки брикетов (не показан).При длительной работе валковых прессовс вязким пластифицированным материалом,например с каменноугольной шихтой с битумным связующим, происходит его налипаниена поверхность ячеек валков, в связи с чемих необходимо периодически очищать...

Номер патента: 1396013

Опубликовано: 15.05.1988

Авторы: Дунаев, Ляшкевич

МПК: G01N 21/61

Метки: газоанализатор, корреляционный

...20 нулевого уровня, вкотором осуществляется восстановление его постоянной составляющей,При попадании на приемник излуче" ния потоков, прошедших через определенные окна 8 - 11, с помощью блока 21 аналоговых ключей осуществляется подача сигнала на входы соответствующих синхронных накопителей 24 - 26 или 23Такое управление работой ключей осуществляется благодаря вырезу 32 модулятора (фиг.2) и четырем (расположенным под 90 ) оптопарам формирователя 22 импульсов синхронизации. Таким образом, уровень постоянного напряжения на выходе синхронного накопителя 23 опорного канала будет пропорционален интенсивности потока, проходящего по каналу, образованному опорной кюветой 4 и окном 8 корреляционной камеры, а уровни постоянных напряжений на...

Номер патента: 1394215

Опубликовано: 07.05.1988

Автор: Дунаев

МПК: G06F 9/00

Метки: вввода-вывода, микропроцессора, синхронизации

..." 1 " и выход триггера 24 устанавливается в состояние логического "О". При этом сигнал логического 0 поступает также на вход элемента ИПИ-НЕ 22, с выхода которого сигнал логической "1" поступает на вход синхронизации триггера 14 и устанавливает на его прямом выходе состояние логической "1", запрещая дешифрацию кода, поступающего на информационные входы (А и В ) дещифратора 20 до начала следующего цикла микропроцессора 1,1При отсутствии запросов "медленных устройств запрет дешифрации адреса на время его неопределенного состояния осуществляется следующим образом. По сигналу 1112"Синхр", поступающему на входы сброса триггеров 14, 15 и 16, эти триггеры устанавливаются в состояние, соответствующее единичному уровню на инверсных выходах и...

Номер патента: 1393388

Опубликовано: 07.05.1988

Авторы: Дунаев, Пантелеев, Соловьев

МПК: A61B 5/00

Метки: имплантатах, нефрона, отделов, формирования

...параметрам идентичные таковым в интактных почках, В межклеточных пространствах новообразованных канальцев накапливаются гликозаминогликаны, при этом гистохимическая картина в имплантатах аналогична таковой в почках реципиента. Это, кроме морфологических тестов, служит еще одним подтверждением функциональной зрелости новообразованных в имплантатах отделов нефронов.П р и м е р 2. Проведена имплантация ткани почки линейных крыс "Вистар" однолинейным животным-реципиентам, Как донор, так и реципиент имели одинаковый возраст 3 мес. В, стерильных условиях под эфирным наркозом у донора извлекали левую почку, в стерильной чашке Петри отделили корковое вещество от мозгового, с помощью торсионных весов отделили кусочек мозгового вещества весом 005...

Номер патента: 1392169

Опубликовано: 30.04.1988

Авторы: Дунаев, Камель

МПК: D21C 7/06

Метки: варочного, котла, питатель, роторный

...в питательную отрубу. При этом, уровень щелока в питательной трубе увеличивается и затрудняет поступление щепы, имеющей меньший удельиый вес в каналы 2 ротора, Для того, чтобы уменьшить интенсивность поступления щелока через питатель необходимо уменьшить зазор между деталями. Это достигается за счетосевого перемещения конического ротора в глубь корпуса. Однако, осевому перемещению ротора (фиг. 1 и 3) мешают не износившиеся участки оснований 1 и 6 на роторе 8 и 12 на корпусе и средние перемычки 4 и 10 соответственно на роторе и корпусе. Причем, до тех пор, пока эти участки не износятся, компенсация зазора в питателе становится не возможна. С целью интенсификации износа операторы вынуждены увеличивать осевую нагрузку на ротор. При этом...

Номер патента: 1389005

Опубликовано: 15.04.1988

Авторы: Дунаев, Павлов

МПК: H04L 7/02

Метки: автоподстройки, дискретной, импульсов, тактовых, фазы

...1 б.Под действием входного импульсатриггер 22 управления изменяет своесостояние и потенциалы на его выходахменяются на противоположные. Соответственно изменяются потенциалы на управляющих входах 2, 3 делителя 18частоты. Б результате этого работающий триггер в первой ступени делителя 18 частоты останавливается,а тот, который был до того останов.лен, начинает работу в этот же момент. Первое переключение его происходит спустя половину периода следования импульсов задающего генератора 1 после смены состояния триггера 22 управления и, соответственно,смены управляющих потенциалов на выходах 1, 2 блока выбора триггера 2и входах 2, 3 делителя 18 частоты,За счет этого Фаза тактовых импульсовсдвигается в сторону опережения навеличину, равную...

Номер патента: 1388506

Опубликовано: 15.04.1988

Авторы: Длигач, Дунаев

МПК: E02B 7/00

Метки: плотина

...соседних ярусов. Эти выступы и впадины особенно необходимы на элементах, ориентированных в поперечном направлении, и могут отсутствовать в элементах, смонтированных вдоль плотины, Элементы 1 и 2 ограждают призматические емкости 5 квадратного профиля, заполненные сверху донизу сыпучим материалом 6, например песком, намытым из русла перекрываемой плотиной реки. Снизу емкости 5 ограждены днищем 7, плотно прилегаюгцим к стеновым элементам 1 и 2 первого яруса и покоящимся на основании 8 плотины. Со стороны верхнего бьефа 9 плотина ограждена передней стенкойО, образованной двумя слоями элементов 1, между которыми проложен слой гидроизоляции 11. Задняя стенка 12, расположенная со стороны нижнего бьефа 13, также образована двумя слоями...

Номер патента: 1383038

Опубликовано: 23.03.1988

Авторы: Дунаев, Мильто, Реутов, Сазонов

МПК: F16G 3/10

Метки: соединение, стыковое

...из него скобами 5 и 6, пробивают скобы 6, обращенные вниз, через нижнюю половину 3.Скобы 6 попадают в щели стола и незагибаются. На цельный конец 4 укладывают верхнюю половину 2 раздвоенного конца 1. Все стыковое соединение переворачивают. Теперь верхняя половина 3 раздвоенного конца 1 лежит на столе, а нижняя половина 3оказывается сверху. Скобы 5 пробивают сквозь верхнюю половину 2 раздвоенного конца 1. Скобы 5 попадаютв щели стола и не загибаются. Послеэтого ударами молотка загибают скобы6, а, перевернув стыковое соединение,аналогично загибают скобы 5.При предлагаемом способе сборкистыкового соединения скобы 5 и 6 загибают не внутри ленты, а с наружнойстороны половин 2 и 3 раздвоенного 5 конца 1.Стыковое соединение работает...

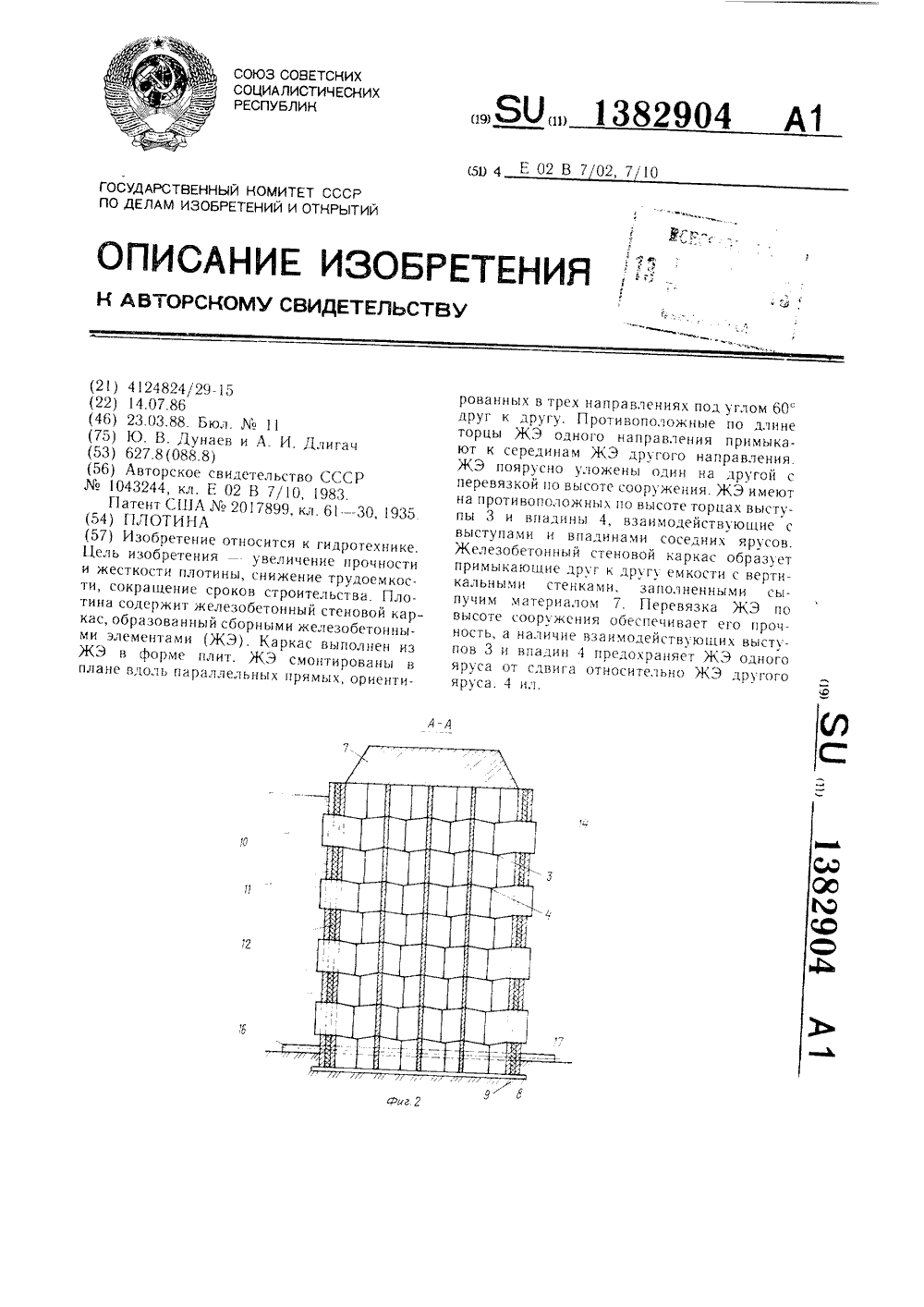

Номер патента: 1382904

Опубликовано: 23.03.1988

Авторы: Длигач, Дунаев

МПК: E02B 7/02, E02B 7/10

Метки: плотина

...к серединам элементов другоп цап)31)лени".леметь( 1 и 2 ;кжень( Один на другой цоярусцо с перевязкой ш Выотс сооружения. г 3 противоположных (к Высоте торцах э.(емент(1 1 и 2 име)от зыстуны 8 и впадины 4, взаимодействук 1 шие с 15 с)упами или впадинами элементов соседних р;- сов. Эти выступы и впадины Ос:бенно )кобходимы на элементах, ориентирова:1:(ых В поперечных направлениях, и могу( отсутетьк вать в элементах, ориентированных (5,(0,11, плотины. Элементыи 2 ограждают цри 5. матические емкости 5 и 6 ц)естиу;Ольно го и треугольного профиля, заполненные сц:рху донизу сыпучим материалом 7, цацрихк р, песком, намытым из русла перекрыл:аемОЙ плотиной реки. Снизу емкос.5 и 6 Оггаж ,Тены дниц(ами 8, плотно црилега)оп(мР( стеновым...

Номер патента: 1381312

Опубликовано: 15.03.1988

Автор: Дунаев

МПК: F27B 7/18

Метки: вращающейся, печи, теплообменник, цепной

...по техно ,логическим свойствам обрабатываемого; ,материала, а так же исходя из того,что при соприкосновении центральноготела 3 с ограничителем 5 в нижнем 30положении его был возможен провисцепей 1, который необходим во избежание динамических нагрузок на крепле;ние цепей 1 к корпусу печи 2.Количество цепей 2 и стержней 4определяют теплотехническим расчетом,Размеры ограничителей 5 определяютиз расчета на прочность и условия непрохождения центрального тела 3 черезограничитель 5. 40Размеры центрального тела 3 выби. рают из условия размещения крепленийк нему цепей 1 и условия свободнойпосадки на стержень 4.Вес центрального тела 3 выбираютв зависимости от условий динамикиперемещения его по стержню 4,Теплообменник работает...

Номер патента: 1377329

Опубликовано: 28.02.1988

Авторы: Гапоненко, Горбанов, Дунаев, Трофименков

МПК: E02D 1/02

Метки: прессиометр

...-толкатели 8. Шток 4 выполнен полым,с отверстиями 9 и 10 для проходажидкости в гидроцилиндры 6 и жесткосоединен торцами с корпусом 1. Прессиометр соединен с трубопроводом11 и снабжен сегментными пластинами12, которые закрывают зазор междуштампами 2,Прессиометр работает следующимобразом,Пробурнвают на заданную глубинускважину. Затем в нее опускают натросе прессиометр к месту испытаний.Через наружный трубопровод 11 поддавлением подают рабочую жидкость вгидроцилиндр 6, которая через отверстия 9 попадает в полости .гидроцилиндров 6, Последние передвигаютсяв противоположном направлении поштоку 4 и перемещают жестко соединенные с ними толкатели 8 по внутренним клиновым поверхностям 3 жестких штампов 2. При этом жесткие штампы 2...
