Докучаев

Номер патента: 1599080

Опубликовано: 15.10.1990

Авторы: Гаранин, Гатаулин, Докучаев, Сафин, Шустер

МПК: B01J 19/26

Метки: полимеризатор, полиоксиметилена

...сигнальная лампочка горит. Полимеризатор работает следующимобразом. Отдозированные потоки исходных компонентов - расплав триоксана содиоксоланом при + 65-70 С непрерывным потоком по двум параллельным патрубками 19 через тангенциальные каналы поступают в конусную камеру смешения струйных смесителей 17, образуя вихревой турбулентный поток. Отдозированные потоки катализатора по двум параллельным патрубкам 18 через осевое сопло смесителей 17 поступают в камеры смешения, где происходит быстрое смешивание исходных потоком компонентов в малом объеме с очень малым временем пребывания их в смесительной камере.С целью исключения попадания некондиционной смеси компонентов в зону полимеризации в период пуска системы дозирования, т.е. в период...

Номер патента: 1595978

Опубликовано: 30.09.1990

Авторы: Докучаев, Кравченко, Крюков, Овчинников, Пономарев, Шмаренкова

МПК: D21C 9/00

Метки: волокнистой, жидким, реагентом, суспензии

...12 для жидкой фазы расположены на корпусе 1 под наклоннымиободами 2. Резервуар 8 имеет сита 13 иверхняя часть 14 его имеет форму конуса иснабжена ребрами 15.Устройство работает следующим образом,Волокнистая суспензия поступает повходному патрубку 3 и попадает в верхнюючасть 14 резервуара 8 и ребрами 15 привращении вала 9 эа сче 1 привода) равномерно распределяешься в зазор, образован. ный корпусом 1 и ситами 13 резервуара 8.Жидкая фаза подается по патрубку 12и вцходит под наклонные обода 2, где происходит снижение турбулентности ее течения и равномерная подача по всемусечению в слой массы. Наклонные обода 2способствуют также некоторому откимумассы перед подачей в нее жидкой фазы, атакже предохраняют от попадания суспенэии в патрубки 12...

Номер патента: 1595727

Опубликовано: 30.09.1990

Авторы: Докучаев, Пушков, Токарев

МПК: B61J 1/02

Метки: круг, поворотный, рельсовой, тележки

...В(расстояние от оси звездочки 16 нли 25 17 до участка 2 рельсовых путей),Тележка 18 снабжена управляющим упором 21, взаимодействующим с упорнымэлементом 22 поворотного рычага 10.От случайного воздействия рычаг 10 30защищен ребрами 23. Поворотный рычаг 10 установлен на платформе 1,Поворотный круг работает следующим образом.Тележка 18 перемещается при помощиштанги 19 прикрепленной к тяговой це 1пи 13. Платформа 1 зафиксирована относительно основания штоком 7 фиксатора, прижатым к неподвижному упору 11.Путь 2, расположенный на платформе 1,является продолжением рельсовых пу тей 3, поэтому тележка 18 беспрепятст."венно закатывается на платформу 1.Когда штанга 19, находящаяся сзадитележки 18, подходит к звездочке 16, 45управляющий упор 21...

Номер патента: 1588681

Опубликовано: 30.08.1990

Авторы: Докучаев, Теперман, Тутов, Шокотько, Штром

МПК: B66C 1/02

Метки: автоматическое, вакуумное, захватное

...пробкой 21. Устройство. работает следующим образом.Перемещением захватного органа в направлении изделия рама 6 прижимает диафрагму 1 с корпусом 2 к поверхности изделия. Перемещение рамы 6 после контакта диафрагмы 1 с поверхностью изделия вызывает сжатие пружины 3, перемещение полого корпуса 4 относительно втулки 5 вверх а также храпового колеса 9 и кулачка 1 О вверх относительно кронштейна 16. При этом собачка 14, находясь в зацеплении с храповым колесом 9, поворачивает его вместе с кулачком 10 на 45. Кулачок 10 воздействует на ролик 13, сидящий на оси 12 в ползуне 11, и перемещает ползун вдоль направляющих полой обоймы 7. Ползун 11, жестко связанный резьбовой пробкой 21 со стаканом 17, тянет последний за собой, а вместе с ним и...

Номер патента: 1586758

Опубликовано: 23.08.1990

Авторы: Докучаев, Коврижников, Курочкин, Сергеев, Чендулаев

МПК: B01F 3/08

Метки: диспергатор

...снабжен окнами 26, образованными при отгибе бортов 27 статора-обтекателя 9, Просветы 28 между бортами 27 и окнами 26 служат для выхода рабочей среды иэ цилиндрических продольных впадин 22 через статор-обтекатель 9 в выходной патрубок 4, 1586758Борты 27 предназначены для периодического (при вращении ротора 8)перекрытия центральных отверстий 24Это ведет к остановке радиальногодвижения жидкости в цилиндрическихпродольных впадинах 22 и к гидравлическому удару в них, Последний осуществляет схлопывание микропузырьков,обусловленных вихревой кавитацией в 10цилиндрических продольных впадинах22, в зазоре 25 и в радиальном зазоре 29,Диспергатор работает следующимобразом, 15Рабочая среда (суспензия) поступает по входному патрубку 2 через осевое...

Номер патента: 1586532

Опубликовано: 23.08.1990

Авторы: Данилевич, Докучаев, Мигаль, Трейсман, Чебан

МПК: A01B 15/04

Метки: корпус, плуга

...стороны стойка-башмак 1 выполнена с выравнивающим выступом 9, имеющим скос 10, который образует с лицевой поверхности выступа 9 тупой угол, величина которого эквидистантна величине угла между отогнутыми сторонами центральной части 6. Один из промежуточных участков 8 оборотной пластины 4 расположен ниже носовой части стойки-башмака 1, а тыльная поверхность 11 другого промежуточного участка 8 расположена на рабочей поверхности отвала 2. Угол наклона е рабочейповерхности промежуточного участка 8 к горизонту (дну борозды) меньше соответствующего угла наклона передней поверхности режущего клина 5. Корпус плуга работает следующим образом.При движении корпуса в почве пласт почвы отделяется от монолита лемехом 3 н оборотной...

Номер патента: 1583369

Опубликовано: 07.08.1990

Авторы: Бадиков, Валитов, Докучаев, Коврижников, Курочкин, Сергеев

МПК: B01F 7/16, C02F 7/00

Метки: аэратор

...магистраль по системе радиальный зазор 17,кольцевая камера 19 смешения, центральная труба 15, газовый патрубок13, вентиль 14.Аэратор работает следующим образом. 15Включают привод 4. Открывают вентиль 14,Рабочее колесо 6, вращаясь, закуучивает своими лопастями 8. в вихрижидкую рабочую среду, находящуюся в 20корпусе 1, и выкидывает ее в выходной патрубок 3. Поскольку передачаэнергии основному потоку рабочейсреды осуществляется за счет вихревого обмена с вторичным потоком, 25создаваемым рабочим колесом, то в зо,не коллектора 1 6 и радиального зазора 17 возникает центробежное поле,которое отбрасывает крупные твердыеинородные компоненты к периферии колеса, т.е. в основной поток, чтоисключает попадание их через радиальный зазор 17 в радиальные...

Номер патента: 1581760

Опубликовано: 30.07.1990

Авторы: Докучаев, Долицкая, Журавлев, Клюшин, Крылов, Лядова, Малышева, Машков, Падалка, Рахимов, Роянов, Ходак, Чеснокова

МПК: C22B 1/14

Метки: окатышей, подготовки, производства, шихты

...раз"мера. Чтобы избежать стабилизациючастиц концентрата при доизмельчении,верхний предел отношения Й, /1 экьпринят равным 0,2, Уже при небольшихдолях мелких классов крупности в шихте, способных заполнить пустоты между крупными частицами, достигаетсяувеличение плотности упаковки окатышей,В промышленных условиях разделениежелезорудного концентрата на классыкрупности можно осуществить на стадииобогащения путем гидроциклонирования.Затем пульпа, содержащая мелкий классконцентрата, направляется на фильтра"цию, а пульпа с крупным классом возвращается на доизмельчение.Изучение влияния доизмельчениясиликатосодержащего класса концентрата на свойства железорудных окаты" .шей проводили в лаборатории окомкования ССГПО. Исследуемый...

Номер патента: 1569658

Опубликовано: 07.06.1990

Авторы: Докучаев, Клюшин, Первухин, Хопунов, Щерба

МПК: G01N 3/08

Метки: гранулированного, прочности

...оси а-а по крайней мере триламели 13 - 15 для ориентации гранулы 11 во время испытания. В основании 1 выполнено отверстие 16, перпендикулярное оси а-а, расположенное вьпне этой .оси и имеющее диаметрнесколько больший наибольшего размера испытуемых гранул, и расположенный над отверстием 16 бункер 17 длягранул 18,. а также отверстие 19 дляудаления гранул 11, Ламели 13 подпружинены упругими кольцами 20 и 21относительно пуансона 5Кроме того,устройство содержит датчик 22 акустической эмиссии, связанный с датчиком 7,Устройство работает следующимобразом,Механизм нагружения кулачком 3отводит через толкатели 4 пуансон 255в крайнее положение.При этом отверстие 16 полностью открыто, и гранулы18 по одной располагаются в нем. Одна из гранул, а именно...

Номер патента: 1569657

Опубликовано: 07.06.1990

Авторы: Докучаев, Клюшин, Первухин, Хопунов, Щерба

МПК: G01N 3/08

Метки: гранулированных, прочности

...определении прочности гранул разных размеровК испытуемым гранулам прикладываютвозрастающую сжимающую осевую нагру.= .ку. При достижении величины нагрузки0,5-17. от минимальной разрушающей нагрузки определяют размер гранул. Далее нагружают гранулы до разрушения,В момент разрушения, которое фиксируют, например, по сигналу акустической эмиссии Фиксируют величину разрушающего усилия. Строят зависимостьразрушающего усилия от величины гранул, по которой судят о средней прочности гранул данного размера. 4 ил. 1 Е от минимального ожипаемого раэршающего усилия проводят определениразмеров гранул за счет, например,измерения расстояния между торцамисоздающих сжимающее усилие элементоДалее продолжают нагружение гранулследующими усилиями до...

Номер патента: 1554955

Опубликовано: 07.04.1990

Авторы: Бадиков, Валитов, Докучаев, Коврижников, Курочкин

МПК: B01F 7/22

Метки: аппарат, воздействия, гидроакустического, погружной, роторный

...нагнетательными лопастями 8 и коаксиально укреп 40 ленной на валу 3 с помощью входных лопастей 9 цилиндрической обечайкой 10, снабженной прорезями 11, Статор 6 снабжен прорезями 12 и цапфой 13 для крепления на стойке 2 с помощью хомута 14. Входные лопасти 9 ротора 7, лопасти пропеллера 4 и упругоподатливые нагнетательные лопасти 8 ротора 7 образуют расширяющиеся про- тиВ направления вращения полости7, 7-, ограниченные углами Ы 3,.50 При этом полость Ч ограничена углом между входными лопастями 9 ротора и пропеллером 4, 7, - углом между пропеллером 4 и упругоподатливыми нагнетательными лопастями 8 ротора, Ч - углом между упругоподатливыми нагнетательными лопастями 8 и его входными лопастями 9. Упругоподатливые нагнетательные лопасти 8...

Номер патента: 1535633

Опубликовано: 15.01.1990

Авторы: Докучаев, Каюн, Ковригин, Ломовцев, Мясоедов, Потапов

МПК: B03B 5/34, B03C 1/00

Метки: гидроциклон, магнитный

...патрубок 6, Жидкая фаза с тонкими частицами выжимаются от стенок в центральную часть гидроциклона и разгружается вверх через сливной патрубок 4. 30 За счет наличия магнитного поля, соз- даваемого ферромагнитными плитками 7, на центробежную силу накладываются магнитные силы притяжения. При этом тонкие магнитные частицы флокулируют и притягиваются к поверхности корпуса, т. е. из 3Изобретение относится к технике для обогащения полезных ископаемых и может быть использовано при обогащении сильно- магнитных руд.Цель изобретения - повышение эффективности разделения.На фиг. 1 представлен магнитный гидроциклон, вертикальный резрез; на фиг. 2 -- разрез А- - А на фиг. .Магнитный гидроциклон включает корпус, состоящий из цилиндрической 1 и...

Номер патента: 1532424

Опубликовано: 30.12.1989

Авторы: Докучаев, Коковин

МПК: B62M 1/12

Метки: мускульным, приводом, средство, транспортное

...тягл 8 взаимосвязан с элементомцепи 20, при этом в каждомиз цепных приводов установленамуфта 21 одностороннего действия, ана центральном плече рычага 14 выполнен механизм 22 натяжения гибкогопривода рулевого управления.Движение транспортного средстваосуществляется следующим образом.Когда рулевая колонка 10 находитсяв фиксированном среднем положении,,поочередно нажимая ногами на педали3, приводит в движение транспортноесредство. При этом кулиса 16, вращаясь вокруг своей оси, осуществляетдвижение педалей в противоположныхнаправлениях. В этом случае в процессе движения транспортного средства участвует только ножной привод,а рулевая колонка 10 служит для обеспечения поворота управляемого колеса,5 транспортного средства,Когда водитель...

Номер патента: 1529421

Опубликовано: 15.12.1989

Авторы: Докучаев, Никитин

МПК: H03K 3/64

Метки: импульсной, последовательности, формирователь

...уровня. Это означает, что второй счетчик 3 находится в режиме записи и с приходом первого тактового импульса в него записывается код, находящийся на информационных входах, т.е. код первого интервала формирования дискрета. В результате записи на выходе второго счетчика 3 появляется сигнал высокого уровня, который переводит счетчик в режим счета тактовых импульсов, а возникающий на выходе счетчика перепад 0-1 сигнала, поступая на счетный вход первого счетчика 2, переводит его в следующее состояние. При этом на адресных входах блока 4 памяти устанавливается адрес первой ячейки памяти; По этому адресу на И выходах устанавливается код длительности второго дискрета, а на (И+1)-м - уровень первого дискрета выходного сигнала, длительность...

Номер патента: 1526598

Опубликовано: 07.12.1989

Авторы: Голиков, Докучаев, Иванов, Каюшников, Консуров, Хоменко, Якимов

МПК: A01C 17/00

Метки: внесения, удобрений, центробежное

...10) распределительного щитка 7 тукоцацравителя 3. Ширина окна 13 равна максимальной ширине распределительного щитка 7. Вне бункера 11 нал транспортером 10 установлены вертикальные направлян 1 ц)ие пластины 15. Каждая напрдвлянидя ц,;сниз 5 црнсслцн(н; к ццберной заслонке шарнирно и сндбженд фиксс)тоРом 1 , 1 ссст 5 ни(. чсжд бг Нж ц и чи к туконапрзвите,ю 3 горшми 17 псдстн 15 можно регулировать в зависимости ог дозы внесения и физико-механических свойств ллобрсцнй. Е;ссяни( чсс, трдчи 17 пластин 15 минимально при внесении малых .Ц)Х,ОбР(Ццй, Д ГДКЖС ЦРИ Рс 1 С(.(.В(. СЛ ХИХ сыцл их )лобр(.нии с рдз 1 иныли фрикционцычи своиствдми компонентов тукосчеси 11 ри чдксцмдльных ло.)с), внесения улобрс 25 30 35 40 45 50 55 удобрений. Расстояние...

Номер патента: 1522385

Опубликовано: 15.11.1989

Авторы: Докучаев, Никитин, Чащегоров

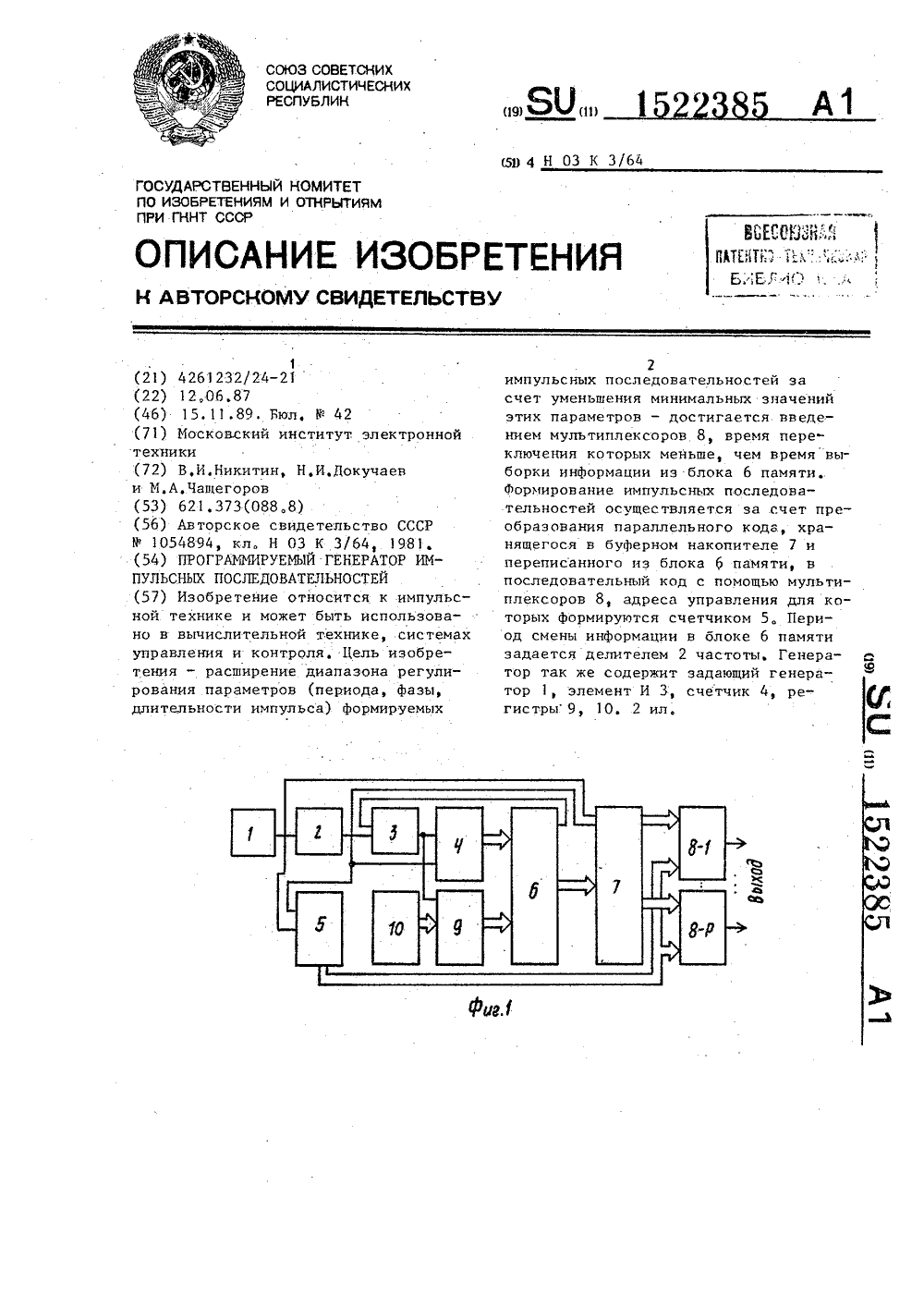

МПК: H03K 3/64

Метки: генератор, импульсных, последовательностей, программируемый

...вызывает коммутацию выходов буферного накопителя 7на выходы устройства, Но посколькубуферный .накопитель 7 обнулен, то навыходах устройства также сигнал логического нуля.После запуска задающего генератора1, вырабатывающего тактовые импульсы (фиг,2,а), счетчик 5 начинает счетимпульсов, В результате на его выходах, а следовательно, и на входах управления мультиплексоров 8-18-Р5 6выходах мультиплексоров 8-18-Р,т,е, шаг регулирования параметров выходного сигнала стал равным Т /шта Кт(Ттакт период частоты сигнала навыходе делителя 2 частоты) .С приходом очередного импульса свыхода делителя 2 частоты произойдетпереключение в следующее состояние,счетчика 4, а фронтом ближайшего импульса тактовой частоты - запись очередной информации в...

Номер патента: 1521308

Опубликовано: 15.11.1989

Авторы: Арутин, Барановский, Докучаев, Мигаль, Сакун, Трейсман, Чебан

МПК: A01B 15/08

Метки: корпус, плужный

...качества укладки пласта путем улучшения динамики его оборота. На фиг, 1 изображен плужный корпус, общий вид сверху; на фиг. 2 - схема изменения боковых составляющих скорости (сил) по высоте поперечного сечения пласта. Плужный корпус для обработки связных задерненных почв содержит стойку 1, лемех 2, отвал 3, состоящий из груди 4 и крыла 5,Рабочая поверхность отвала имеет винтовую форму с горизонтальными сечениями в виде кривых переменной кривизны по высоте отвала. Кривизна сечений 6 на груди 4 выпукла в верхней 7 и вогнута в нижней 8 части. а кривизна горизонтальных сечений 6 крыла 5 вогнута в верхней части 9 и выпукла в нижней части 10,Плужный корпус работает следующим образом.При движении плуга пласт задерненной почвы...

Номер патента: 1502640

Опубликовано: 23.08.1989

Авторы: Акбердин, Докучаев, Долицкая, Клюшин, Крылов, Лядова, Малышева, Рахимов, Роянов, Харитонов, Ходак, Чеснокова

МПК: C22B 1/24

Метки: окатышей, офлюсованных, производства

...этом случае заканчивается к уровню темпеоратур 1100-1150 С, Следовательно, 5при получении борсодержащих окатышей в промьппленцых условиях окатьппинижнего слоя и на ,"ранице слойпсс тель, где ек.ература обжига цепревышает 1150 С, .мент высокие проч О цосПые своцства ц низкое содержаниеос тато 1.и сегП р и м о р, Р 1 спс льэоваи железорудный коццентр,. с различным содержас; коееземз. Р смесителе осу ще:гвляли перегенцВанне флюса и ВРЗа-ем церепива.1 Флюс и оксид ора с железо,дным концентратом и бецтоцитом, вэяткпц; в количествах иэ расчета основностц СаО 510= 1,2.20 Содержание бе тоита составляло 0,50,7% от веса щихты. Полученную шихту увлаьнялн и окомковывали. Обжигосуществляли со скоростью нагревао70 С/мцн: с В 1 цержко 11 при...

Номер патента: 1480879

Опубликовано: 23.05.1989

Авторы: Докучаев, Ковригин, Потапов, Сохранов

МПК: B03C 1/00

Метки: магнитный, флокулятор

...основной5 и дополнительных 6 криволинейныхпластинах, установленных с возможностью перемещения в вертикальнойплоскости, выполненных из немагнитного материала, закрепленных однимконцом на раме 7, которая связываетпластины между собой и которая шарниром 8 связана с пульпопроводом и спротивовесом 9, На дне нульпопровода1 расположены перегородки 10, имеющиевогнутый в направлении движения пульпы дроссель и расположенные каждаяпод соответствующей пластиной 5 и 6.Перегородки 10 расположены перпендикулярно дну пульпопровода 1. Постоянные магниты 3, размещенные на основной пластине, имеют противоположнуюполярность с пластинами 6. Все плас-.тины покрыты износостойким материалом 11,Флокулятор работает следукщим образом.Магнитная система 2,...

Номер патента: 1479106

Опубликовано: 15.05.1989

Авторы: Докучаев, Зобнин, Истомин, Петров, Чугаева

МПК: B03B 13/00

Метки: железных, магнитного, обогащения, процессом, руд

...возмушениям, наложенным на содержания железа в промпродукте и в хвостах.Блок 16 реализуется с помошью сумматора (КР 580 ИК 80 А).В корректоре 17 рассчитываются значения управляющих воздействий. При использовании аналоговых сигналов с помошью серийного экстремального регулятора ЭРБпри использовании цифровых сигналов с помощью процессорного устройства КР 580 ИК 80 А.Схемы экстраполяторов 12 и 13 аналогичны. Функциональная схема не показана) экстраполятора включает в себя элементы задержки на фиксированное время то,2 то,3 то, где время то обычно соответствует интервалу дискретности контроля, усилители с коэффициентами ао,аа., и сумматор. Таким образом, экстраполяция (прогнозирование) значений сигналов осушествляется с помощью...

Номер патента: 1479088

Опубликовано: 15.05.1989

Авторы: Бадиков, Докучаев, Коврижников, Курочкин, Сергеев, Чендулаев

МПК: B01F 7/00, B01F 7/28

Метки: аппарат, роторный

...также возникают пульсации давления и сдвигаемые напряжения, которые осуществляют разрушение компонентов обрабатываемой среды. Кроме того, при быстром перекрытии и совмещении прорезей 5 в рабочей камере 19 корпуса 1 тоже возникают акустические колебания с определенной интенсивностью и частотой, которые осуществляют процесс диспергирования, эмульгирования, суспендирования и т. п.5 10 15 20 25 30 35 40 45 50 55 На эти колебания будет накладываться вибрация статора, обусловленная его периодическим отжатием от поверхности ротора импульсами гидравлических ударов, проис ходящих периодически в отводах 13 и 14 каналов 10 и за счет автоматического выбирания зазора, обусловленного эксцентриситетом статора относительно ротора. Амплитуда радиальной...

Номер патента: 1465893

Опубликовано: 15.03.1989

Авторы: Докучаев, Колесников, Просочкин

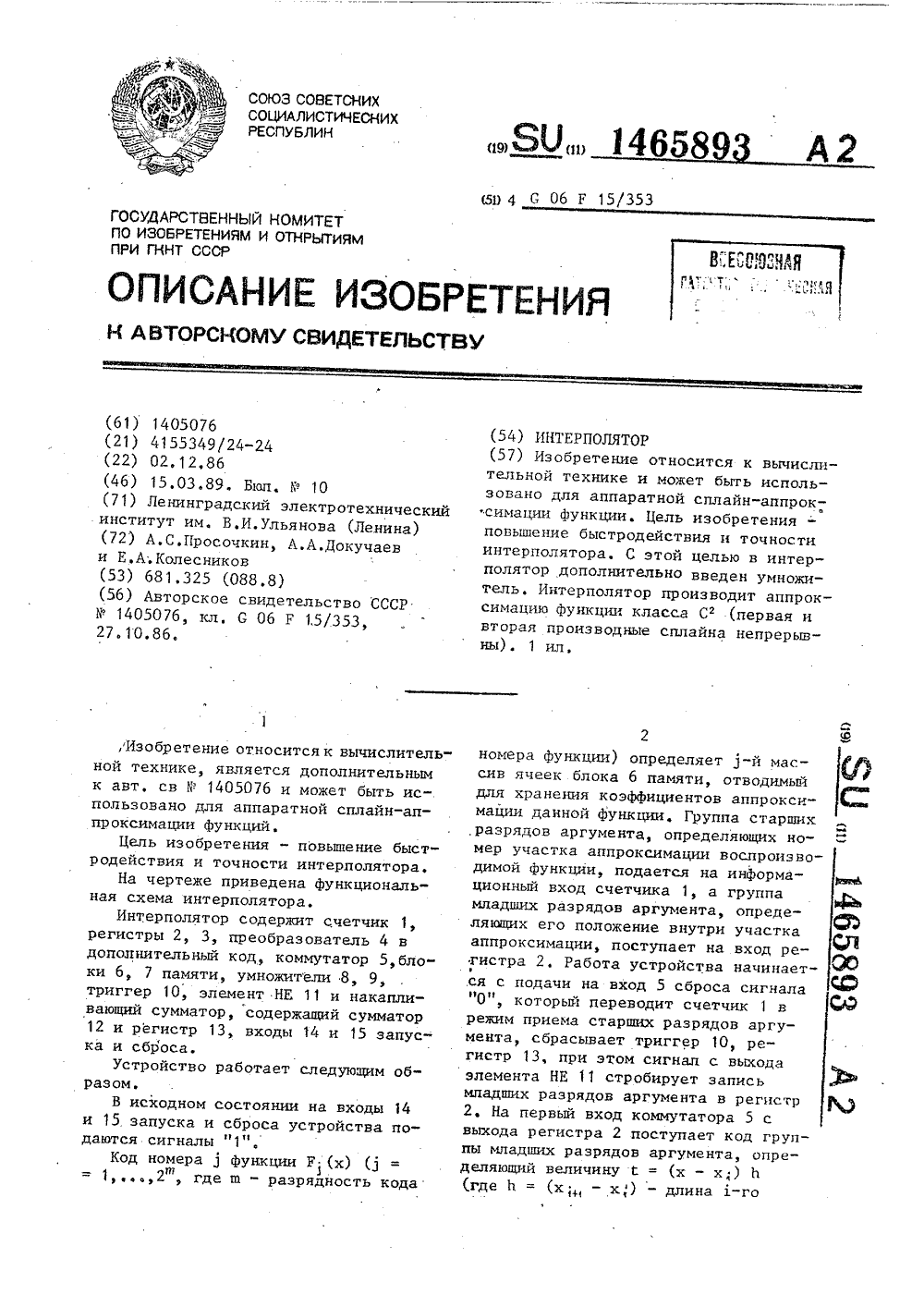

МПК: G06F 17/17

Метки: интерполятор

...5 сброса сигнала "0", который переводит счетчик 1 в режим приема старших разрядов аргумента, сбрасывает триггер 10, регистр 13, при этом сигнал с выхода элемента НЕ 11 стробирует зались мпадшкх разрядов аргумента в регистр 2. На первый вход коммутатора 5 с выхода регистра 2 поступает код группы младших разрядов аргумента, определяющий величину= (х - х)3 14658 у астка аппроксимации воспроизводимэи функции;Я 0 у 1 у 1 = 1 рвр 2 у р - число старших разрядов аргумента), а на его второй вход - код вели-чйны (1 . С) с выхода преобразователя 4. Сигнал "0" с прямого выхода триггера 10, поступающий на управляющий вход коммутатора 5, подключает его ыход к выходу преобразователя 4 и 10 ход блока 7 памяти, и на вход множнеля умножителя 8 подается...

Номер патента: 1465742

Опубликовано: 15.03.1989

Автор: Докучаев

МПК: G01N 1/30

Метки: выявления, желудка, животных, наличия, растений, семян, содержимом, хвойных

...окрашенных Фрагментов, для чего чашку Петри с содержимым желудка перемещают под бинокулярным микроскопом и отмечают наличие окрашенных в жвлтыи цвет фрагментов в каждом "поле".Количество съеденньз зверьком семян глазомерно оценивают по шкале:,семена не поедались - окрашенных вжелтый цвет Фрагментов в содержимом желудка нет; семян съедено малов окрашенные Фрагменты отмачаютая единичное или в небольшом количестве; . семян съедено срецнв - окрашенные Фрагменты отмечаются примерно и доловине "полей"; семян съедено много - окрашенные фрагменты отмечаются почти в каждом полеТаким образом, способ позволяет также оценивать интенсивность потребления семян хвойных растений разными видами мышевидных грызунов. П р и м е р 5. Аналогично примеру 4,...

Номер патента: 1465100

Опубликовано: 15.03.1989

Авторы: Бадиков, Докучаев, Курочкин

МПК: B01F 7/28

Метки: аппарат, воздействия, гидроакустического, роторный

...состоит из водоохлаждаемого корпуса 1, ротора 2 с зубцами 3, статоров 4 и 5, имеющих зубцы 6 и 7 соответственно.Корпус имеет крышку 8 с патрубком для подвода 9 и отвода 10 рабочей среды, кольцевую рабочую камеру 11, образованную полукруглыми выемками в корпусе 1, Статор 5 имеет форму обтекателя. В корпусе смонтирована подвижная перегородка 12, 20 соединенная тягами 13 с регулирующей гайкой 14. Рабочая камера выполнена изменяемого объема за счет перемещения перегородки 12. Каналы рециркуляции 15 сообщают периферийную часть рабочей ка.- меры с осевой, т.е. со входом в ротор. Каналы ориентированы тангенциально ротору и за счет перемещения перегородки 12 имеют регулируемое проходное сечение,Ротор 2 закреплен на валу 16. ЗО Рабочая...

Номер патента: 1459760

Опубликовано: 23.02.1989

Авторы: Докторов, Докучаев, Попов, Пшеничная

МПК: B21D 5/06

Метки: неравнополочных, профилегибочный, профилей, стан

...на углы ор и с,ц.В связи с тем, что размеры дополнительных конусных элементов 3 и 5 охватывающего валка взаимосвязаны между собой и рабочими конусными элементами 2 и 4, а также с размерами валков предшествующей клети стана аналитическими зависимостями (1)-(6), обеспечивается одновременное касание конусных элементов охватывающего валка большей и Меньшей полок профиля в точках А, В и С на расстоянии 1 от осевой плоскости валков и одновременное начало подгибки полок. При этом диаметр цилиндрических буртов. Р и диаметры конусных элементов ох- Бватывающего валка Р о и Рм могут быть меньшими, чем диаметры аналогичных элементов валков известногостана.В связи с этим применение профилегибочного стана описанной конструкции позволяет расширить...

Номер патента: 1456938

Опубликовано: 07.02.1989

Автор: Докучаев

МПК: G05D 23/30

Метки: испытания, камера, климатическая, техники, электронной

...части полости 15 ротора- накопителя 2 установлен поршень 16 со штоком 17, соединенный с приводом е го воз вр атно-по сту пател ьно го движения (не показан) и имеющий на торце полость 18 для азота 19, поступающего в камеру через штуцер 20, В верхней части камеры установлен нагревательный элемент 2, а в нижней - датчик 22 температурыВращение ротора- накопителя осуществляется с помощью шестерни 23 и подшипников 24 и 25.Камера работает следующим образом.Поршню 16 сообщается возвратно-поступательное движение, и синхронно с каждым ходом поршня закрываются заслонки 10 и 13 загрузочного и разгрузочного лотков создавая герметичный объем внутри камеры, В режиме охлаждения к штуцеру 20 подводят жидкий азот, Включается система терморегулирования (не...

Номер патента: 1444607

Опубликовано: 15.12.1988

Авторы: Абзалов, Докучаев, Крылов, Кузнецов, Майзель, Мехонцев, Снегирев, Тверитин

МПК: F27B 21/06

Метки: конвейерная, кусковых, обжига

...и дутьевыми камерами 3 и 4, секции 5 сушки, секций 6 и 7 низкотемпературного и высокотемпературного обжига и секций 8 и 9 рекуперации и охлаждения.Машина работает следующим образом.Сырые железорудные окатыши загружают на конвейерную ленту 1 и последовательно подвергают сушке, низкотемпературному и высокотемпературному обжигу и охлаждению,Сушку осуществляют традиционным способом. Низкотемпературный обжиг проводят при продолжительности равной, 50 о от суммарного времени обжига. В горне 2 низкотемпературной секции 6 сжигают 57 о" всего расхода топлива, устанавливают температуру теплоносителя 1050 С и фильтруют его через слой со скоростью 1,6 м/с. Тем самым обеспечивают интенсификацию нагрева слоя на начальной стадии процесса и...

Номер патента: 1439081

Опубликовано: 23.11.1988

Авторы: Докучаев, Мухамедиев, Пименов, Сероус, Старцев

МПК: B01D 11/04, C01G 9/00

Метки: извлечения, растворов, хлоридных, цинка

...при соотношении О:В = 1;1,5, Из,реэкстрактов добавлением раствора 25карбоната натрия в количестве 120,0 от стехиометрии осаждают карбонатцинка. Органическую фазу после обработки 2 моль/дм соляной кислотой используют для экстракции цинка из новой порции исходного раствора (3 дм)в противотоке за три ступени,Полученные результаты представленыв табл. 1,Таблица 1 Показатели при концентрации ацетата натрия,моль/дм Параметры процесса Х1 4,0 5,0 5,5 2 О3 0 Извлечение цинка вэкстракт, Е 99,88 99,88 99,88 99,88 99,88 99,88 Содержание цинка вэкстракте, г/дм 25,.47 25,47 25,47 25,47 25,47 25,47 Реэкстракция цинка 1.1,5 1615 1,1 ф 5 115 1.195 1,1 ф 5 Соотношение ЧО:ЧВ Время расслаивания фаз, мин 7,0 Экстракция цинкасвежим" экстрагентом (О:В=1:3,...

Номер патента: 1437116

Опубликовано: 15.11.1988

Авторы: Докучаев, Дылюк, Касаткин, Линник, Ратниченко, Талмазан

МПК: B21B 1/06

Метки: обжимных, прокатки, слитков, станах

...динамическими нагрузками,45Прокатку, например, трех слитков на сля.бинге осуществляют следующим образом.Нагретые до температуры прокатки слитки 1 - 3 устанавливают на рольганг 4 узкими гранями, т. с. в поло кение наребро вплотную друг другу 1 квстык) с50 противоположным НО О.Ношению друг к друГу направлением конусности: слиток 1 узким, слиток 2 широким и слиток 3 узким концами вперед. После установкислитков на рольганг указанным образом ихпрокатывают встык с предусмотренным по55 программе обжатием в одном или нескольких ребровых проходах в горизонтальных валках 5. Затем слитки кантуют на90 и продолжают прокатку встык в плас1437116 Продолжение табл. 1 620 1390 570 10 1380 510 1380 460 1350 400 1350 10 350 1315 20 11 290 1315 12 240...

Номер патента: 1430991

Опубликовано: 15.10.1988

Авторы: Докучаев, Кузнецов, Пригожин

МПК: H01L 27/10, H04N 5/30

Метки: видеосигнала, матричный, формирователь

...кремния толщиной 0,12 мкм, на котором расположе ны затворы 5 матрицы из поликремния толщиной около 0,5 мкм. Затворы 5 фаз Ф, и Ф, выполненные в первом слое поликремния, изолированы от затворов 5 фаз ф и Ф, выполненных во втором слое поликремния, слоем двуокиси кремния толщиной 0,12 мкм.Устройство работает следующим образом.К затворам 5 прикладывают обычную четырехфазную последовательность импульсов. При этом наклонное расположение затворов 5 фаз секции 2 накопления по отношению к вертикальным стоп-каналам 1 приводит к тому, чтов каждых двух соседних столбцах последовательность фаз в вертикальныхрегистрах изменяется на противоположную (см. фиг.1, 2): в четных регистрах порядок фаэ Ф,Ф Ф, Ф 4 в нечетных ф 4, Фз ф, Ф, порядокотсчета...
