Давидович

Номер патента: 208103

Опубликовано: 01.01.1968

Авторы: Глускин, Давидович, Новик, Фиалков, Филиал

МПК: H01R 39/28

Метки: токосъемное

...с помощью проводников 4 и б, подключенных одновременно или раздельно в зависимости от системы токоподвода. Между контактной поверхностью электрической машины и обоймой 1 сохраняется зазор б, 5 Обойма 1 выполняется с размером в сечении, обеспечивающим необходимую плотность тока и равномерное расположение шариков по всему сечению, Для увеличения площади контакта соприкосновения шариков (роликов)10 с обоймой внутренняя поверхность обоймы может быть выполнена с дополнительными перегородками б. Число и размеры выступов для токосъемов определяются размерами щеткодержателя и высотой заполнения обоймы15 шариками. Для уменьшения эрозии шарики (ролики) зыполняются из углеграфитовых материалов с различной твердостью. Высокая твердость достигается...

Номер патента: 198119

Опубликовано: 01.01.1967

Авторы: Давидович, Изюмский, Кирток, Ковалев, Чернигин

МПК: A22C 25/02, A23B 4/01, A23B 4/023 ...

Метки: продуктовпостоянным

...образуемого у положительного электрода.Гофрированное дно ванны выполнено в виде конусов 4, вершины которых размещены под отрицательными электродами, Банна имеет 5 штуцер 5 для подачи воды и отсек б со сливным окном 7 и крыльчаткой 8 для отделения легковесных веществ - о мыле нного и всплывшего жира и др.Отмачивают рыбную чешую на предлагае мом устройстве следующим образом.Чешую, прошедшую виброотделитель, непрерывно подают в загрузочную часть ванны.Под действием силы тяжести она опускается на дно и попадает в зону действия первого 15 (но ходу чешуи) барботера 8. Под деиствием выходящего нз него возду. ха чешуя поднимается в отсек 9. Из него она поступает в отсек 10 и опускается к следующему барботеру, Так, переходя из отсека в отсек...

Номер патента: 198118

Опубликовано: 01.01.1967

Авторы: Давидович, Изюмский, Кирток, Ковалев, Чернигин

МПК: A22C 25/02, A23B 4/023

Метки: отмочки, продуктов, соленых

...Совете Мииистоое СССРАвтор Н, Ф, Чернигин, Г, М. Давидович, О, П. Изюмский, О, В, Кирток" -и В, В. Ковалев зобрете аявител ПОСОБ ОТМОЧКИ СОЛЕНЪХ П КТО о,ко пусдукт отатом аС 1 гаочь, том Способ отмочки соленых продуктов, намер рыбной чешуи, в проточной воде ширизвестен,Предложено через проточную воду прокать постоянный электрический ток, а протранспортировать в процессе отмочки флцией, что ускоряет отмочку и освобождпродукт от посторонних веществ. При эпроисходит разложение поваренной соли Ина ионы Ха и С 1. Хлор выделяется в видеза и улетучивается, а натрий образует щелкоторая омыляет жир. Последний при эудаляется с поверхности чешуи,2Такой способ обеспечивает поточность процесса обессоливания, сокращение времени отмочки. Так, для...

Номер патента: 197737

Опубликовано: 01.01.1967

Авторы: Глускин, Давидович, Сысоева, Фиалков

МПК: H01R 39/20, H01R 43/12

Метки: повьшения, службы, срока, щеток

...1 а обжиг - последовательно в три этапа при температурах 600+25, 800+50 и 1450-1-50 С в углеродистой среде.Желательно, чтобы углеродистаяставила 40 - 60% от объема загружеток Предлагаемый способ обеспечи какие двуокиси кремния в щетке 0,1 - 0.5% по весу и карбида крем мег.ее. что является наиболее оп для придания щетке полирующих с храпеш;я се коммутационных св этом кремний равномерно распре г;сему объему щетки. Выточенные под размер заготовки из элекгрогргфцтггро.;ацного при 2500 - 2600 С угольного материала с мпкротвердостью 80 - 115 кг,т- пропитываются 20%-ным растворо;1 кремнийоргашгческого лака Кв бензоле. высушцваются на воздухе, затем нагреваготся до 600 С, охлаждаются до 20 - 50 С, снова .гагреваются до 800 С, охлаждаются до...

Номер патента: 191907

Опубликовано: 01.01.1967

Авторы: Давидович, Сазонов, Соколов

МПК: G06G 7/63

Метки: литематической, модели, сочленения

...напряжение, пропорциональное скольжению Я синхронного генератора, с выхода 4 модели синхронного генератора 5.Для получения синусоидального напряжения из треугольных импульсов используется функциональный преобразователь б, Полученная на функциональном преобразователе синусоида используется для преобразования координат.Выход преобразователя подключен к входу множительного устройства 7 и через устройство 8 для сдвига фазы напряжения на 90 соединен с входом множительного устройства 9. На вторые входы множительных устройств 7 и 9 подаются напряжения с модели синхронного генератора, пропорциональные токамит. е. составляющим токам статора электрической машины по координатам д и д.Выходы множительных устройств подключены ко входам сумматора 10,...

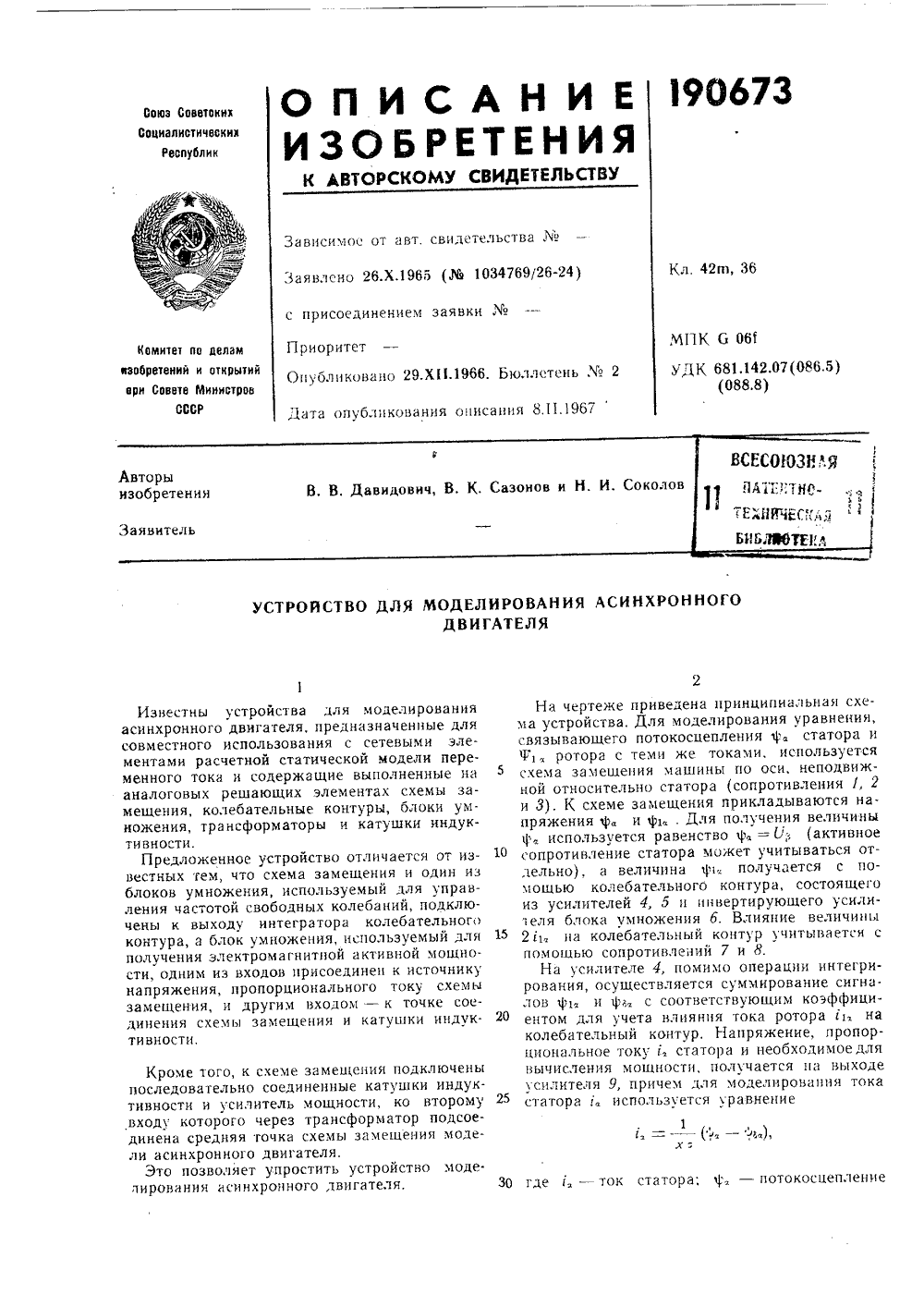

Номер патента: 190673

Опубликовано: 01.01.1967

Авторы: Давидович, Сазонов, Соколов

МПК: G06G 7/63

Метки: 711бте1, texiltt4ca5, би5, патип-но

...усилителе 14, работающем в режиме инвертора.Напряжение, пропорциональное электромагнитной мощности Р, получается с помощью блока умножения 15. 20Уравнение движения машины решается обычным способом с помощью усилителя 16 в режиме интегрировапия. Напряжение, пропорциональное мощности нагрузки Р, подается от внешнего источника. Полученный на выхо де усилителя 1 б сигнал, пропорциональный величине 2 5 (5 - скольжение), подается в схему колебательного контура через блок умножения б, Этот сигнал управляет частотой собственных колебаний контура. 30Так как в величине напряжения на выходе блока умножения 15, среднее значение которого пропорционально электромагнитной мощности двигателя, имеется переменная составляющая двойной частоты, то для...

Номер патента: 188377

Опубликовано: 01.01.1966

Авторы: Безсонова, Виноградов, Давидович

МПК: G04D 3/00

Метки: в.в, гринштейн, козлов, минаков, мосиенко, ширман

...станка.Во вращающемся шпинделе 1 изделия закреплена обрабатываемая деталь 2, контакт инструментального шпинделя 3 с которой обеспечивается подпружиненным стержнем 4, установленным соосно с ним и несущим две опорные планки б и б. Планка б снабжена упором 7 (регулировочным винтом) с электрическим контактом 8, взаимодействие которого с контактом 9 упора 10 обеспечиваетокончание выборки масленки, а зазор междуними определяет ее глубину,В начале каждого цикла обработки инструментальный шпиндель и упоры 7 и 10 выставляются по верхней базовой поверхности обрабатываемой детали, после чего упор 10 фиксируется при помощи подпружиненного тормоза 11, а инструментальный шпиндель с упо 10 ром 7 под действием пружины 12 перемещается в осевом...

Номер патента: 183497

Опубликовано: 01.01.1966

Авторы: Давидович, Скл

МПК: G06G 7/62

Метки: взаимоиндукции, моделирования

...каждую из линий с собственными сопротивлениями Рт, Л., Лз включены выходы магнитных усилителей 1, 2 и т. Управляющие обмотки Р усилителя 1, включенного в первую из линий, питаются токами 1, и з двух других линий, и результирующая э, д, с. ы на его выходе пропорциональна сумме этих токов с весами, определяемыми делителями 4 на входе управляющих обмоток. Таким образом, эта э. д. с. моделирует э. д. с, взаимоиндукции, наведенную в первой линии токами двух других. Аналогично работают усилители 2 и 3.Отсутствие гальванических связей между эле ментами отдельных линий обеспечивается использованием изолированных обмоток управления, каждая из которых соединена только с одной из линий, а также питанием каждого усилителя от отдельной обмотки...

Номер патента: 162656

Опубликовано: 01.01.1964

Авторы: Баденков, Баранов, Варава, Давидович, Пинегин, Пухова, Ройтбурд, Яковлева

МПК: B29D 30/28, B29D 30/36

Метки: сборки, станок, шин

...Остальная часть конической поверхности выполнена в виде впадин и выступов, что обеспечивает предварительную местную дублировку слоев и выход воздуха в процессе прикатки.Расположению цилиндров прикатчиков под углом к вертикальной оси барабана обеспечивает распределение усилий во время прикатки. Предмет изобретения1. Станок для сборки шин, требующих формования в процессе сборки, состоящий из укрепленных на плите с нижними прикатчиками станин, несущих взаимодействующий с приводом вал, на котором подвижно на втулках укреплены узел диафрагмы и шаблон, отлич а ю щ и й с я тем, что, с целью упрощения конструкции станка, на валу закреплена тормозная втулка, снабженная левой и правой резьбами, взаимодействующими с диафрагмой через...

Номер патента: 150598

Опубликовано: 01.01.1962

Автор: Давидович

МПК: B22C 23/00, B22C 7/02

Метки: блоков, выплавляемым, литые, модельных, моделям, сборки

...в разрезе.Приспособление выполнено в виде металлического стояка 1 с надетой на свободный конец головкой. Головка состоит из запора 2, помещенного в корпусе 3, трех заостренных упоров-собачек 4, расположенных по образующим цилиндрической части корпуса и постоянно прижимаемым к запору 2 кольцевой пружиной 5. Заостренные упоры- собачки имеют возможность поворачиваться вокруг оси-кольца. Штифт б связывает головку со стояком 1.При сборке блоков запор 2 выдвинут, чки утоплены пружиной б и втулки 7 модельных секций 8 т препятствий при надевании на стояк.После надевания на стояк последн йливается в корпус 3. При этом запорчгает заостренные упоры-собачки, котори150598 и одновременно своей затылочной частью фиксируют запор от самопроизвольного...

Номер патента: 150177

Опубликовано: 01.01.1962

Авторы: Давидович, Кучинская, Фиалков

МПК: G01K 7/02, H01L 35/34

Метки: термопар, углеграфитовых

...и знак носителей, т, е. р-и переход.Углеграфитовый орусок прямоугольного или круглого сечения прорезают вдоль алмазным диском и на конце оставляют перемычку толшиной 10 - 15 ял. Таким образом получаются два стержня.Оба стержня помещают в печь в среду инертного газа с примесью бора и нагревают до температуры около 1000, затем стержни продол150177жают нагревать только в инертной среде до 3000. После этого стержни помещают в атмосферу хлора также при температуре до 3000, при этом происходит удаление из обоих. стержней всех примесей, кроме бора. Далее один стержень защищают от воздействия среды и нагрева (охлаждают проТрчной водой), а второй нагревают в атмосфере фреона опять-таки до 3000; чем обеспечивается удаление бора из...

Номер патента: 142290

Опубликовано: 01.01.1961

Авторы: Белов, Веденеев, Давидович, Швырев, Ярошенко

МПК: D06H 3/08

Метки: движущейся, разбраковки, ткани

...соответствующие пятнам большего размера, а дискриминатор б пропускают через катодный повторитель 11 в пересчетное устройство 12 сигналы, соответствующие самым большим пятнам.Сигналы от дискриминатора 5 попадают также в пересчетное устройство 13,йоказания которого сбрасываются через каждый метр ткани. Если на ори метре ткани находится такое количество пятен, что срабатывает электромеханический счетчик, то импульс попадает через катодный повторитель 14 в канал, в который поступают сигналы ог больших пятен в пересчетное устройство 12. При наличии больших пороков ткани сигнал от блока 12 поступает через усилитель 15 в механизм 1 б отметчика пороков и сброса рулонов, который срабатывает и контролируемый рулон автоматически...

Номер патента: 132308

Опубликовано: 01.01.1960

Авторы: Давидович, Фиалков

МПК: C01B 31/02, H01B 1/04, H01L 21/326 ...

Метки: термообработки, углеродистых

...К таким изделиям относятся щетки для электрических машин, изделия с р - п-переходом, а также конструкционные детали для химической промышленности.Для получения изделий из углеродистого материала с неодинаковыми свойствами в разных местах сечения предлагается для их термообработки применять индукционный нагрев токами высокой частоты,При изготовлении двух- и трехслойных щеток прессованные заготовки после обжига графитируются по предлагаемому способу на требуемую глубину по заданному режиму, Для получения более резких отличий в свойствах разных слоев можно охлаждать изделия водой или жидкими газами.Применение предлагаемого способа к изделиям с р - и-переходом из углеграфитовых материалов позволяет совместить термообработку одного и...

Номер патента: 123326

Опубликовано: 01.01.1959

Авторы: Гринштейн, Гришин, Давидович, Павленко, Уиц, Ширман

МПК: G03B 29/00, G04B 15/08

Метки: анкерного, проектор, регулировки, спуска

...вилки, обеспечивающим выбор радиального зазора в опорах оси вилки в сторону колеса. На поводке закреплено зеркальце 3, располагаемое под копьем вилки и предназначенное для определения зазоров между копьем и предохранительным роликом. Изменение зазоров между эллипсом и рожками вилки производится подгибкой ограничительных штифтоз с помощью рычага 4,Слева от описанного приспособления ца столе проектора расположено устройство для передвижки палет анкерной вилки (фиг, 3). Приспособление снабжено плиткой 5 для размягчения шеллака, температура123326которой может регулироваться с помощью реостата при контроле по вольтметру. Регулируемая вилка зажимается в приспособлении с помощью пружинного захвата б. Установка палет производится по шкалам...

Номер патента: 113317

Опубликовано: 01.01.1958

Авторы: Давидович, Дудось, Кутепов

МПК: G05B 23/02

Метки: испытания, поляризованных, прибор, реле, телеграфного, типа, электромагнитных

...4 и 5) в их це пях установлены лампочки накаливания 8, которые загораются при коротком замыкании. Такие же лампочки 9 использованы для сигнализации надежности замыкания контактных групп проверяемых реле при срабатывании и отпускании.Для гашения искры между контактами реле 5 введен искрогасительный контур 10, состоящий из двух конденсаторов.Измерительная схема прибора позволяет проверять нейтральность датчика, ток испытуемого реле, нейтральность проверяемых реле 6 (типа РП) и 7 (типа ТРМ), отдачу реле 6 и 7, ток в первой обмотке проверяемого реле 11 (типа РКМ), ток во второй обмотке реле 11, Тре113317буемые переключения в измеритель ной схеме прибора осуществляются переключателем 12,Кроме переключателя 12, на передней панели прибора...

Номер патента: 107533

Опубликовано: 01.01.1957

Автор: Давидович

МПК: G04F 8/08, G05B 23/02

Метки: времени, отпускания, реле, срабатывании, электромагнитных

...установленного на валу электродвигателя, поступают в обмотку испытуемого реле и одновременно на селеновый мостик, на противоположное плечо которого подается плюсовой полюс через контактную группу этого же реле, работающую на замыкание и размыкание. Световой индикатор, как и механический прерыватель обеспечивающий подачу импульсов тока в обмотку реле, укреплен на валу электродвигателя. При вращении элек107533 контактных пружин реле При наличии последнего светящаяся полоска, определяющая время отпускания, не сплошная, а прерывистая на конце. Величина прерывистой части определяет величину дребезжания контактных пружин реле. тродвигателя по окружности видны две светящиеся неподвижные полоски, первая из которых (по ходу вращения)...

Номер патента: 104932

Опубликовано: 01.01.1956

Автор: Давидович

МПК: B05C 3/152

Метки: выравнивания, жгутов, жгутовых, машинах, мойно-материальных, натяжения, обрабатываемых, параллельно

...а мойно-материальной машине при осуществлении предлагаемого способа,Кгут 1 ткани заправляется между нижними направляющими зубцамиРСОСН И Р ПРОН ( ЯСГ и сСРСЗ жало отя(1:5 Пы.: валов 8 машины, ОГ 1 бяет часть си(ружиости ниж 1 сГО Вс 1 Ля С Обрязовяиисс ПСТЛИ, Про.(О- дит между всрнн 1 и направляющими зубцамн гребенки 2, вторично п 130 п (".г,яст(51 1 е 1)сз жг(О Отгкимны. ВЯ,ОВ 1, Оисая Ро(иковыЙСтсР -, ВЫКОДсг ИЗ МЯШИНЫ.1 Огико 3 Ь 1 Й к 031 ПСПСсТ 013 2 Связан с Осостдтом д двтел 1. сообияо- и(ГО с 1 СРСЗ КРИ 13 с ИИ 1 ПО НсТМИ 1 ЫИ тгскяииз.с 30331)атно-ностмпсельныс ДВИТКС Н 151 РСОСИ КС В;ОЛЬ Ж ссЛ са о 10 кимны:( вало 3. Таким образом, и(т;151 Об 13 ябятыВде.1 ОГО жГутг полу 1 я(Т КОЛСОЯТСЛИЪс дВН:с(СНИЯ В:10,1 Ь Жс 15 с 1...

Номер патента: 102787

Опубликовано: 01.01.1956

Авторы: Гринштейн, Давидович

МПК: G04D 7/08

Метки: баланса, механизма, прибор, регулировки, узла, часового

...оаланс через анкерную вилку (10).От электродвигателя (нз чертеже не изоорз;кен) через червячную цзру (11) и (12), шестерни диФФеренпиа;и (13, 14, 15 и (16). шестерни (17) и (1 с 8) 1 ви;кение будет передаваться валу (11) на котором;кестко укреплен поводок (20), воздействующий на упор (21), закрепленный на шесте 11 не (22), связанной с зубчатьи венцом головки (8),Прц каждом колеоании рсгулируемого узла баланса (З) гнезокрист 1 слл (23) получает звуковой симпульс, преобразуемый в импульс тока, проходящий через усилитель (на чертея;е не показан) и воздейству 1 ощпй на электрс 1 мзгнитное драповое ус гройство (21)показанное на чертеже условно,При срабатывании электрс 1 магнитз ось х 1 кьповикз (26) и с 1 ьдящзя на нем шестерня (26)...

Номер патента: 97710

Опубликовано: 01.01.1954

Авторы: Давидович, Кудрявцев, Хаскелис

МПК: D06H 3/14

Метки: металлических, обнаружения, предметов, тканях

...таких тканей, движущихся В Виде )кгутд, посгоронние металлические предметы, врезаясь. например, в Валы кдландров, вызыва)от массовый ордк тк;)ии.Пред.(аг) ся си и Об обнаруж иия металлических ирсдмеп)В в движущихся и виде жгута тканях путем применения Высокочастотного 5 енергг,)ра. изменяощего частоту ко;и.оательного контура при прохождении ткани с металлическими ипдмета)(и через кдтупку конгурд 1 чнрд)Орд.На чртеже изображена принципиальная схема примен шя Вы.окочастотного генердторд для указанной ц)ли.1)атуп)к) (1) колеодтельного контура высокочастотного п)н ратора (2) выполеВна В Вид. носк)5 Вк их Вит кОВ п 1) ОВОда, намотанных нд 1)ар 1)орово кольцо, через ксторн проходит жгут (8) ткани.При ирох,жд иии и р з (1)дрфоровое...

Номер патента: 91968

Опубликовано: 01.01.1951

Авторы: Давидович, Милинский, Шишкин

МПК: D06B 3/32

Метки: аппарат, жидкостной, непрерывной, расправку, ткани

...В Ванну 2 с рдствопом, где проходит между сетчатым бдрабяиом 3 и;ви. жмисс 5 бесконечгой сеткои 4, 0 ияк)1)ей чяс) ь поверхс)стп бардбаня и идт 5 нутсц на ролики 5, 6 и 7. Ссткд 4 предндзндчена для предуире)кдеиия Отжима ткани От по 3 ерхнОсти бяр 10 дид Напором жидкости и улчшеиия в связи с этим качества окраски ткани.Циркуляция раствора осугцествляетс я через дно ванны по трубам 8 и 9 к циркуляционному центробежюму насосу 10, и далее по труое 11 подается через дно ваины под вращающийся сетчатый барабан 3. Пройдя сквозь сетчд)ы барабан 3, ткань 12 и сетку 4, рдствор виовь поступает в вынну.с". 9968Т 1(днь, проЙдя .е)кд ссткоЙ 4 н оараоаном 3, ходи пз ванны и, обогнмв ролик компенсатора 13, служдшиЙ дл 5 ндтя)ксчия ткани, проходит...

Номер патента: 80911

Опубликовано: 01.01.1949

Автор: Давидович

МПК: G01N 3/56

Метки: испытания, окраски, прибор, прочности, стирке, тканей

...фиг. 1 изображен разрез прибора по 4.4 на фиг. 2; на фиг. 2 - прибор:, вид сверху.Прибор выполнен в виде барабана 1, вращающегося в подшипниках 2 при помощи рукоятки 3. Нижняя часть барабана 1 погружена в бак 4 с мыльным раствором; бак помещен в ванну 5 с водой, подогреваемой электроэлементом до требуемой температуры, Барабан снабжен упором 6, соединенным с рукояткой откидной планкой 7. На наружной поверхности барабана при помощи зажима 8 закрепляют плоский образец испытуемой ткани на подложке из миткаля или иной белой ткани, Барабан с обращенным вниз образцом опускают на резиновую подушку 9, обтянутую сверху миткалем и устанавливаемую в выемке на дне бака с мыльным раствором. При качании барабана он своим весом прижимает...

Номер патента: 71988

Опубликовано: 01.01.1948

Автор: Давидович

МПК: C10J 1/24, C10J 3/44

Метки: газогенераторная, транспортная

...для регулирования отбора пара из бункера в конденсатор в зависимости от влажности топлива, конденсатор при помощи трубы, имеющей кран, связан с охладителем газа.На чертеже изображена схема транспортной газогенераторной установки, состоящей из газогенератора 7, конденсатора У, охладителей 9, очистителя УО и труб 4, 5, 8 и 77.При помощи дросселя 3, расположенного на трубе 5, соединяющей конденсатор 7 с охладителем 9, производится регулирование в зависимости от влажности топлива отбора пара по трубе 72 из бункера 2 газогенератора 7 в конденсатор 7. По трубе 4 с гидравлическим затвором б конденсат удаляется наружу.Продукты неполного горения из газогенератора 7 по трубе 8 поступают в охладитель О, откуда по трубе 77 в очиститель 70 и...

Номер патента: 58702

Опубликовано: 01.01.1941

Авторы: Давидович, Максимович

МПК: B21F 23/00, B21F 25/00

Метки: выключения, изготовляющих, колючую, намотки, окончания, после, привода, проволоку, станках

...катушки лучше, чем по су-ну, зависящую от поворота маховичка13 и гайки 14. Кулачок 11 при этомНо необходимость уделения больше- га кпго внимания своевременной остановкестанков ограничивает увеличение коли- Угол поворота отмечается на пиферчества станков, обслуживаемых одним, блате 12 стрелкой, закрепленной на рабочим.втулке кулака 11. Настоящим изобретением предлагается устройство для механического выключения привода после окончания намотки в станках, изготовляющих колючую проволоку. В этом устройстзе применен кулак, получающий вращение от прИвода станка. Кулак взаимодействует с пружинной стопорной за. щелкой, связанной с подвижной частью сцепной муфты приводного шкива. В определенный момент кулак нажимает на стержень 15, который...

Номер патента: 39750

Опубликовано: 30.11.1934

Автор: Давидович

МПК: B01D 21/24

Метки: аппарат, песка, промывки

...клапаном 4. К верхнему краю корпуса 1 приприкреплен кольцевой жолоб 5 длястока грязной воды через патрубок 6.Внутри цилиндрической части корпуса 1укреплен щит 7, состоящий из двухполовин. Щит устанавливается на каркасе 8, прикрепленном к корпусу 1.Внутри конусной части 2 корпусаустановлен щит 9, В корпусе 1 сделаноокно для наблюдения за уровнем песка,К аппарату подводится труба 11 отэжектора, подводящего смесь пескас водой, с прикрепленным к концу ееподвесками 12 патрубком 13 для у"покоения струи и поверхности воды. Длятой же цели служит решетка 14. Трубка 15 с наконечником 16 подводитчистую воду внутрь аппарата,Весь аппарат устанавливается настанке 17.При действиинен частично педо уровня середины окна 10 и полностью водой, При...

Номер патента: 31107

Опубликовано: 31.07.1933

Автор: Давидович

МПК: B66B 9/02

Метки: лестничный, передвижной, подъемник

...кладь.На чертеже фиг. 1 изображает видподъемника спереди; фиг. 2 - вид егосбоку.- Две вертикальные снабженныепазами,стойки, укрепленные на основной раме7 и связанные наверху поперечиною 8,образуют раму 1 - 7, вдоль которойможетперемещаться вверх и вниз подъемнаяплатформа 3 снабженная выступом 4,скошенным в сторону разгрузки клади.В верхней части рамы 1 - 7 установленаскоба 5 с наретою на нее и могущеюна ней вращаться трубкою б. За рамою7 - 7 расположена наклонная лестница 9,прикрепленная к верхней части рамы7 - 1 и к основной раме 7,Когда платформа 3 с кладью при помощи троса 70 поднимается до уровня трубки б, последняя начинает скользить по косому выступу 4 и, отклоняемая им в сторону, сдвигает и сбрасывает кладь на надлежащее...
