Текст

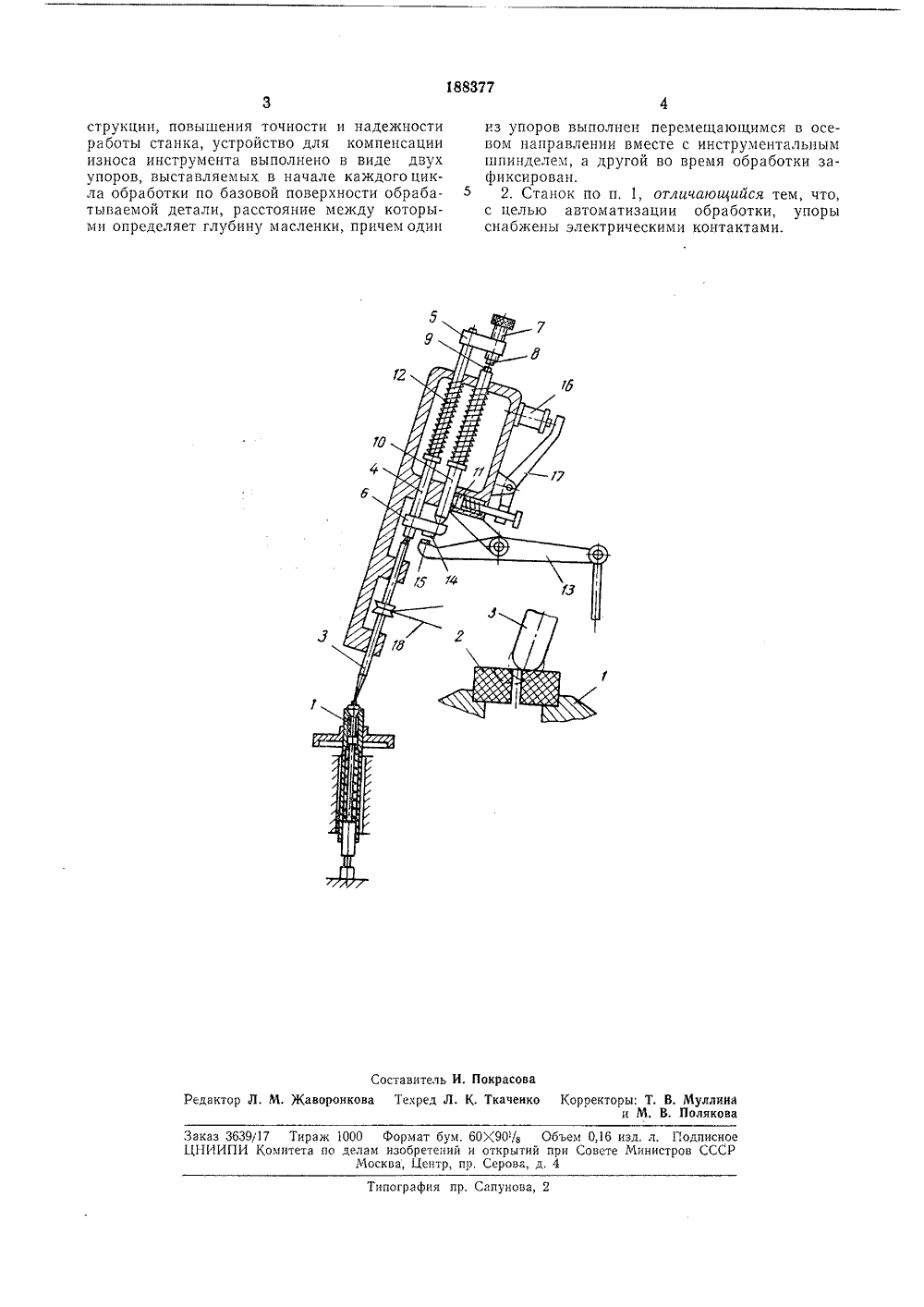

ОПИСАНИЕИЗОБРЕТЕНИЯИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соеа Сееетеииа Социалиетичееаа РеолубливЗависимое от авт, свидетель:тваЗаявлено 08 Х 1.1965 ( 1012651/25-8)с присоединением заявкиПриоритетОпубликовано 20.Х,1966. Бюллетень21Дата опубликования описания 24.Х 1,1966 Кл, 83 с, 3/0080 д, 9 Комитет оо деламиаобретениИ и отирытиЙорн Совете МиниотровСССР МПК 6 04 д В 280 УДК 621.9.06:681.112.053фСЕСОЩР,ф, ттКабанов,1 коРтп:; е.ТК,:с. -. ,вого т.1 ,Авторыизобретения Л, Н. Безсонова, Н. В, Виноградов, В. С, Давидович, В, В В, Е. Козлов, Ю, В, Минаков, Н, Б. Мосиенко, П, Д. С А. М, Ширман и Я. Г, Гринштейн Специальное конструкторское бюро часового и камн станкостроенияЗаявитель СТАНОК ДЛЯ ВЫБОРКИ МАСЛЕНКИ В ЧАСОВЫХ И ПРИБОРНЫХ КАМНЯХП р ед м ет изобретения Известны станки для выборки масленки в часовых и приборных камнях, включающие шпиндель изделия, перемещающийся в осевом направлении инструментальный шпиндель и устройство для компенсации износа инструмента.Предлагаемый станок проще по конструкции, он позволяет повысить точность и надежность работы. В нем устройство для компенсации износа инструмента выполнено в виде двух упоров, выставляемых в начале каждого цикла обработки по базовой поверхности обрабатываемой детали. Расстояние между упорами определяет глубину масленки, причем один из упоров выполнен перемещающимся в, осевом направлении вместе с инструментальным шпинделем, а другой во время обработки зафиксирован. Кроме того, для автоматизации обработки упоры снабжены электрическими контактами.На чертеже изображена схема описываемого станка.Во вращающемся шпинделе 1 изделия закреплена обрабатываемая деталь 2, контакт инструментального шпинделя 3 с которой обеспечивается подпружиненным стержнем 4, установленным соосно с ним и несущим две опорные планки б и б. Планка б снабжена упором 7 (регулировочным винтом) с электрическим контактом 8, взаимодействие которого с контактом 9 упора 10 обеспечиваетокончание выборки масленки, а зазор междуними определяет ее глубину,В начале каждого цикла обработки инструментальный шпиндель и упоры 7 и 10 выставляются по верхней базовой поверхности обрабатываемой детали, после чего упор 10 фиксируется при помощи подпружиненного тормоза 11, а инструментальный шпиндель с упо 10 ром 7 под действием пружины 12 перемещается в осевом направлении, осуществляя выборку масленки. При замыкании контактов 0и 9 происходит окончание цикла обработки,подъем стержня и упора 10 посредством ры 1 чага 13, перемещающегося от кулачкового вала, Замыкание электрических контактов 14 и15 обеспечивает освобождение упора 10 путем воздействия электромагнита 1 б через рычаг 17 на тормоз 11. При подъеме стержня20 шпиндель 3 прижимается к нему за счет натяжения приводной нити 18. 1. Станок для выборки масленки в часовыхи приборных камнях, включающий шпиндель изделия, перемещающийся в осевом направлении инструментальный шпиндель и устройстьо для компенсации износа инструмента, от личающийся тем, что, с целью упрощениякон188377 Составитель И. Покрасовааворонкова Техред Л. К. Ткаченко ороекторы; Т, В. Муллииа и М, В. Полякова Редакт Заказ 3639/17 Тираж 1000 Формат бум. 60 К 90/в Объем 0,16 изд. л. Г 1 одписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр, Серова, д. 4 Типография пр. Сапунова, 2 струкции, повышения точности и надежности работы станка, устройство для компенсации износа инструмента выполнено в виде двух упоров, выставляемых в начале каждого цикла обработки по базовой поверхности обрабатываемой детали, расстояние между которыми определяет глубину масленки, причем один из упоров выполнен перемещающимся в осевом направлении вместе с инструментальным шпинделем, а другой во время обработки зафиксирован,5 2. Станок по п. 1, отличающийся тем, что, с целью автоматизации обработки, упоры снабжены электрическими контактами.
