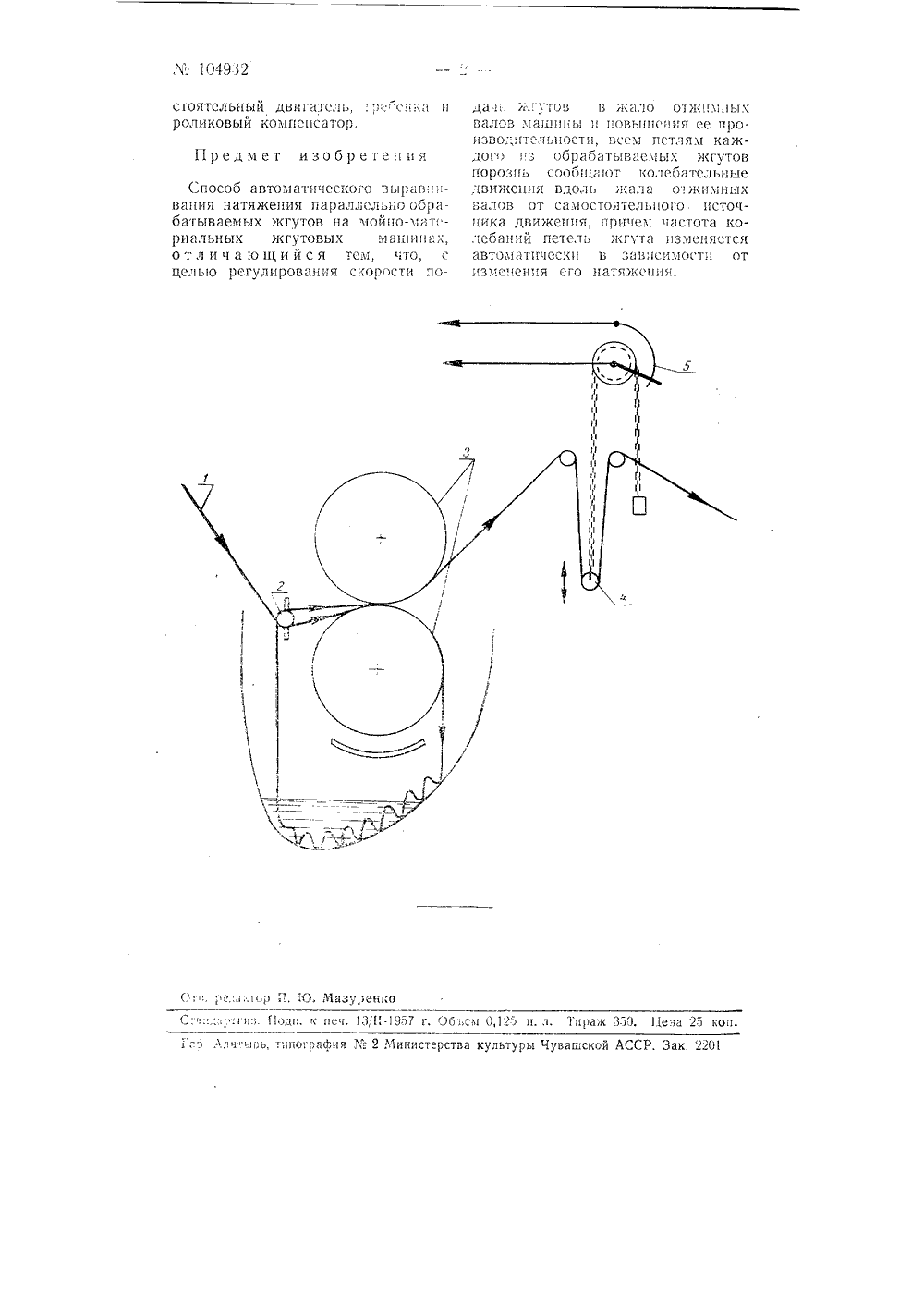

Способ автоматического выравнивания натяжения параллельно обрабатываемых жгутов на мойно-материальных жгутовых машинах

Номер патента: 64234

Опубликовано: 01.01.1945

Автор: Шашков

МПК: F01B 3/02, F02B 75/00

Метки: вала, возвратно-поступательного, вращательное, двигателя, движение, движения, механизм, поршней, преобразования

...вращающихся конических ролика большого диаметра и два ролика малого диаметра, между которыми и двумя свободными коническими роликами на валу двигателя помещено кольцо, шарнирно сочлененное с шатунами поршней.На чертеже фиг. 1 изображает схематически предлагаемый механизм, фиг. 2 - крестовину его.В двух опорах 11 двигателя, наглухо скрепленных дугами 6, свободно вращается в подшипниках 8 главный вал 4, несущий на себе крестовину 2 с двумя малыми и двумя большими свободно вращающимися роликами 3. На роликах лежит кольцо 1, которое двумя точками касается сверху аппо чертежу) малого и большого роликов й двумя - снизу другой пары роликов, Это кольцо при соответствующем вращении крестовины 2 с роликами может совершать колебательное...

Номер патента: 452

Опубликовано: 15.09.1924

Автор: Лаптин

МПК: F16H 37/12

Метки: вала, вращательное, двигателя, движение, движения, поршня, преобразования

...снизу двигателя в плане; фиг. 2 - разрез по оси цилиндра двигателя горизонтальной плоскостью; фиг. 3 - разрез двигателя вертикальной плоскостью по оси симметрии и фиг. 4 - 5 - изображают храповую втулку в боковой проекции и в разрезе.К центру поршня 7, имеющему поступательное движение в цилиндре 2, с той и другой стороны прикреплены концы металлического троса 3, пропущенного через сальники 4 и перекинутого по бокам цилиндра через блоки 5; под цилиндром трос охватывает в несколько оборотов две храповые втулки б, б, закрепленные на главном валу 7 и на вспомогательном валу 8. Оба вала 7 и 8 сцеплены зубчатками 9 и 70 и на главном валу насажен маховик 77. Храповая втулка (фиг, 4) состоит из шайбы 72, насаженной наглухо на вал и имеющей по...

Номер патента: 66592

Опубликовано: 01.01.1946

Автор: Бондарев

МПК: F16H 19/02

Метки: вала, винтовое, вращательного, движения, преобразования

...18 сверлильного станка. Изменение величины подачи и направления осевого перемещения шпинделя 18 доспигается поворотом около горизонтальной оси 19 держателя 8 шкива 5 при помощи рычага 20. Предмет изобретения 1, Устройство для преобразования вращательного движения вала в винтовое с бесступенчатым изменением шага и с применением элемента, устанавливаемого под переФиг, 1 менным углом к образующей вращающегося вала, взаимодействующего с элементом силой трения, о т л и ч а ю щ е е с я тем, что элемент выполнен в виде бесконечного ремня, огибающего вал и холостой шкив, ось которого перекрещивается с осью вала под произвольно устанавливаемым углом, и взаимодействующего с упором, удерживающим ремень от аксиального перемещения.2. Форма выполнения...

Номер патента: 69429

Опубликовано: 01.01.1947

Автор: Механошин

МПК: F01C 21/10, F01C 21/12

Метки: вала, вращательное, вращающихся, движение, движения, коловратных, машин, неравномерно, поршней, преобразования

...9 и через парораспределительную систему, состоящую из двух дисков б и 7, которые на торцевых поверхностях имеют распределительные каналы. Отработавший в цилиндрах пар через патрубок 11 и парораспределительную систему уходит в отводящую трубу 10, Полуцилиндр 5 при помощи фланца 12 соединен с ведущей шестерней 18, с которой находится в зацеплении промежуточная шестерня 14, свободно сидящая на неподвижном валике 15. На этом же валике свободно сидит вторая промежуточная шестерня 18, приводимая в движение от шестерни 14 кулисой 1 б и пальцем 17. С шестерней 18 находится в зацеплении шестерня 19, жестко насаженная на вал 1; Пар из котла по паропроводу 8 поступает в распределительные каналы диска 7, вращающегося вместе с валом 1, и...

Номер патента: 970110

Опубликовано: 30.10.1982

Авторы: Джетере, Зарипов

МПК: G01B 7/30, G01D 5/20, G01P 3/46

Метки: вала, движения, параметров, сигнал, угловых, электрический

...электрический сигнал содержит,цва цилиндрических коаксиально расположенных магнитопровода 1 с размещенными между ними обмотками 2 возбуждения, измеритель ными обмотками 3, выполненными из токопроводящей пружины, наматываемой на неподвижный магнитопровод 4, по-. движное Ферромагнитное кольцо 5 и компенсационные обмотки б. С одной ЗО стороны концы секций измерительной обмотки 3 жестко соединены между собой через отверстие в кольце 5, с, другой - выведены наружу через неподвижный магнитопровод 1, Обмотки б Включены последовательно и встреч" но с секциями измерительной. обмотки 3 и служат для компенсации начального значения ЭДС.К подвижному ферромагнитному кольО цу 5 жестко крепится с внешней стороны соосно с ним электропроводящий полый...
