Данченко

Номер патента: 1766310

Опубликовано: 07.10.1992

Авторы: Аблогин, Авдеев, Ануфриев, Бинчев, Гаврилов, Данченко, Русанов, Самофалов, Стоев, Цыбульников, Шабанов, Шкиндер

МПК: A01D 41/08

Метки: зерновых, комбайн, корню, культур, уборки

...комбайна осуществляется следующим образом.При движении комбайна очесывающее устройство 1 обмолачивает растения на корню и подает продукты обмолота шнеков 9 к транспортеру наклонной камеры 10. Процесс обмолота растений на корню включает выравнивание и удержание соцветий дисковыми делителями 7, очесывание их гребенками 6, закрепленными на барабане 4, Продукты обмолота, выброшенные вперед, отражаются и изменяют свою траекторию движения под воздействием щеточного битера-отражателя 8 и транспортируются к шнеку 9, Транспортер наклонной камеры подает очесанный ворох в МСУ комбайна, Щеточно-лопастной приемный битер 11 равномерно подает очесанный ворох в ротационный сепаратор 13, при этом часть свободного зерна через криволинейную...

Номер патента: 1764713

Опубликовано: 30.09.1992

Авторы: Аблогин, Грицаенко, Данченко, Халанский, Шкиндер

МПК: A01F 12/44, B07B 1/22

Метки: вороха, зерносоломистого, решетный, сепаратор

...по всей внутренней поверхности решетного барабана в месте подачи зерносоломистого вороха. С противоположной стороны дополнительного цилиндрического решета на всю его длину установлена цилиндрическая щетка, а под щеткой очистителя решетного барабана установлено решетное подбарабанье, при этом щеткаочиститель вращается навстречу решетному барабану.Заявляемая совокупность признаков является новой и позволяет устранить недостатки известных технических решений.На чертеже схематически изображено предложенное устройство, общий вид,Сепаратор зерносоломистого вороха состоит из питающего транспортера 1, лотка-питателя 2 и решетного барабана 3 с установленными внутри него дополнительным цилиндрическим решетом 4 и цилиндрической щетки 5. Под...

Номер патента: 1763064

Опубликовано: 23.09.1992

Авторы: Головачев, Данченко, Заяц, Зеленский, Лагутин, Сенчин, Цыпляков, Яременко

МПК: B21B 39/02

Метки: наклонной, передачи, поперечной, решетки, труб

...и упомянутый приводной аал 1 имеет привод в аиде пневмоцилиндра 10. Труба 11 может перекатываться по наклонной решетке 12, имеющей привод подьема, и передаваться посредством лотка 13 на рольганг 14.Устройство работает следующим образом.В зависимости от диаметра труб 11 регулируют приводом подьема угол наклона наклонной решетки 12, Затем посредством регулировочных винтов 7 механизма фиксированного поворота вала 5, гаек 8 и рычага 6 поворачивают и фиксируют в нужном положении вал 5 с рычагами-задержкиками 4. решетки 12 и удерживают трубы 11 от рассыпания на наклонной решетке 12, а рычаги - отсекатели 2 при этом утоплены ниже уровня наклонной решетки 12, Этот момент соответствует положению "а", показанному ка фиг,2 сплошными линиями,...

Номер патента: 1750077

Опубликовано: 23.07.1992

Авторы: Данченко, Зевако, Попов, Шевцов

МПК: G12B 7/00, H05K 7/20

Метки: термокомпенсирующее

...вераины конуса.вершинаконуса может, например, не выхо-, В данном случае длина Н с увеличениемдить за пределы модуля 9 (фиг,2) у соединя температуры, в зависимости от соотношеемых модулей 9 и 10, находиться на:. ниядлйн .,пи"ихконструкционныхматериповерхйостимодуля 11(фиг.З)соединяемых . алов может увеличиваться, уменьшатьсямодулей 11 и 12 и выхОдйть" Зв пределыили оставаться "неизменной.мод ля 13 (фиг,4) соединяемых модулей 13 . Таким обраэом, подбирая нужное сочемодуляи 14; Аналогичное расположение могут 35 тэниесочленениймодулей;получаюттребуиметь вершиныклйньев сочленяемь 1 х моду- емое температурноеизменение базовойлей 15 и 16 (фиг,б),:. длины Й термокомпенсйрувщего устройстТермокомпенсирующее устройство ра- ва. Причем...

Номер патента: 1749558

Опубликовано: 23.07.1992

Авторы: Азимов, Голубев, Данченко, Ефремов, Орехов, Паули, Полежаев, Почуев, Фишер

МПК: F15B 15/08

Метки: гидроэлектропривод

...26 притянут к магнитопроводу 24 и за счет втулки 28 удерживает исполнительный механизм 11 взаторможенном состоянии,При включейии катушки 15 и электрогидроклапана 6 гидроцилиндр 1 совершает рабочий ход, поворачивая исполнительный механизм 11 вправо, а холостой ход при этом совершается при включенных катушке25 и электрогидроклапана 7Необходимое угловое перемещение исполнительного механизма 11 совершаетсяза часть хода, один ход или несколько рабочих ходов гидроцилиндра 1Устройство работает следующим образом;В исходном состояний подвижный вал 18 находится в крайнем левом (по чертежу) положении, а исполнительный механизм 11 - в свободном расторможенном состоянии, При включении катушки 15 и электрогидроклапана 7 происходит...

Номер патента: 1746096

Опубликовано: 07.07.1992

Авторы: Алдошин, Данченко, Рупасова

МПК: F16F 15/08

Метки: амортизатор

...Тело снабжено щелевыми каналами с полками 4, которыми разбито на несколько поясов, например три - 5, 6, 7, возрастающей жесткости,Параметры щелевых каналов (и их размещение), обозначенные буквами Б, Г, Д, Е, определяются условиями эксплуатации амортизатора в составе объекта при обеспечении его требуемой поперечной сдвиговой устойчивости при скольжении, где В - высота канала; Г - расстояние между осями каналов; Д - длина канала; Е - расстояние между торцами каналов. Амортизатор в процессе эксплуатациипроходит несколько, например три стадии нагружения, обусловленные скачкообразным включением в работу его поясов (де формацией перемычек, график фиг, 5). Причем последующие пояса включаются в работу госле образования между предыдущими...

Номер патента: 1742569

Опубликовано: 23.06.1992

Автор: Данченко

МПК: F16L 23/00

Метки: магистрали, разделения, топливной, узел

...кольцо 3, перемещаясь в осевом направлении, обеспечивает посредством муфты 6 прижатие фланца 1 с прокладкой 13 к сферическому наконечнику 14, обеспечивая при этом герметичность места стыка. При этом сила от затяжки на наклонных поверхностях 4 и 5 фланца и кольца деформирует(упруго растягивает) скобы 8 и 9, создавая на них постоянно действуюшее радиально-расталкивающее усилие. При угле раствора стяжкой муфты меньше 90 расталкивающее усилие отделения скоб 8 и 9 уменьшается и по поверхностям контакта фланцев и муфты может произойти залипание, вследствие холодной свариваемости металла деталей, ухудшающее отделение скоб. П ри угле раствора стяжкой муфты 120 необходимо для обжатия уплотнительной прокладки увеличивать момент затяжки на...

Номер патента: 1738334

Опубликовано: 07.06.1992

Автор: Данченко

МПК: B02C 13/13

Метки: лабораторная, мельница

...ЛАБОРАТОРНАЯ МЕЛЬНИЦА (57) Использование: лабораторное иэмельчение мягких материалов. Сущность изобретения: лабораторная мельница содержит корпус, загрузочную горловину, шнековый питатель, размольную камеру 4, молотковый ротор 5, сито 7, Оси отверстий сита направлены по касательной к траектории окружности рабочей поверхности молотков ротора навстречу вращению, 3 ил,Принцип работы лабораторной мельницы.Исходный материал., в данном случае вегетативную массу, загружают в горловину 2, укрепленную на корпусе 1, Перемещаемый шнековым питателем 3 материал доставляется в размольную камеру 4. Ротор 5 захватывает измельчаемый материал динамически балансированным измельчительным органом с молотками 6, При этом иэмельчаемый материал под...

Номер патента: 1734901

Опубликовано: 23.05.1992

Авторы: Аверина, Бобриков, Воротников, Данченко, Заяц, Кирсанов, Крупман, Новиков, Соболенко, Щучко

МПК: B21B 17/04, B21B 25/04

Метки: инструмент, непрерывного, оправочной, прокатки, стана, технологический, труб

...разогревания стержня происхо- го стержня с оправкой 4 и заглушкой 5.дит смещение оправок против хода прокатки Кроме того, система подачи СОЖ стана (неи в результате наложения этих смещений ито- показана) оснащена приспособлением, соговое положение оправок оказывается не стоящим из гибких шлангов б, горизонтальпрогнозируемым. Недостатком также ных трубок 7, насадков 8 и вертикальныхявляется снижение долговечности оправоч- подвижных штанг 9. Стан снабжен такженого стержня вследствие существования в устройством задачи гильзы и упорным устнем повышенных напряжений в течение ройством (не показаны), причем последнеедлительных циклов совместного нагруже оснащено упорным стержнем 10, Каждыйния тепловым, а также продольным и попе- наружный...

Номер патента: 1731643

Опубликовано: 07.05.1992

Авторы: Абдуллаев, Васильев, Горбунов, Данченко, Колесникова, Манешевич, Махмудов, Меметов, Потемкина, Тахиров

МПК: B28B 7/38

Метки: металлических, смазка, форм

...мешалкой загружают 0,4 мас.ч. (400 г) смеси экстрактов селективной очистки масел и 0,6 мас.ч. (600 г) депарафинированного масла из слопвокса и опыт проводят, как в примере 2. При этом получают менее вязкую жидкость коричневого цвета.Физико-химические свойства смазокприведены в таблице.П р и м е р 4. Определяют удерживающую способность смазки. Шесть стальных пластин размером 210 х 50 х 2 мм при температуре наружного воздуха 18-28 С взвешивают на аналитических весах. После этого определяют среднее значение массы сухойпластины (Р,), После взвешивания пластиныпогружают в смазку, состоящую из 0,5 мас.ч,(500 г) смеси экстракта селективной очистки5 масел и 0,5 мас,ч, (500 г) депарафинированного масла иэ.слоп-вокса и подвешивают на30 мин для...

Номер патента: 1724999

Опубликовано: 07.04.1992

Автор: Данченко

МПК: F16L 19/00

Метки: герметизации, систем, соединений, трубопроводных, фланцевых

...наиболее интенсивного момента за счет ползучести материала прокладки. Если в этот период произвести 3 - 4-кратное подгружение (деформацию) прокладки подзатяжкой болтов, то пластическая деформация в ней значительно уменьшается, Для большего снижения пластической деформации в прокладке подзатяжку болтов проводят до величины начального (наибольшего) момента(Мнач.) и при этом делают перерывы между подзатяжками 1 - 2 ч. Это объясняется тем, что при больших нагрузках и промежутках времени выдержки происходит и более полное исчерпывание пластической деформации в .материале. При выдержке при экспериментах менее 1 ч снижение момента было недостаточным,После всестороннего и многократного обжатия прокладки она приобретает характеристики...

Номер патента: 1724401

Опубликовано: 07.04.1992

Авторы: Боев, Болотов, Вериенко, Данченко, Загребельный, Кекух, Кирсанов, Колесник, Куценко, Кучеренко, Лисовский, Науменко, Ткаченко, Фельдман, Хохлов, Чигиринский, Штанько

МПК: B21B 21/00

Метки: прокатки, труб, холодной

...справочного стержня на длине, составляющей 0,5-1,2 длины очага деформации,Определенный интервал температуры подогрева части оправочного стержня обусловлен тем, что в зависимости от величины деформации в очаге температура металла будет повышаться и за счет этих дополнительных тепловыделений температура смазочного покрытия достигает температуры, близкой к температуре плавления смазки. Экспериментально определили, что для условий деформации труб на роликовых станах оптимальным интервалом изменения температуры подогрева указанной части оправочного стержня является интервал 0,6 - 0,95 Тля (где Тпл - температура плавления смазки),При нагреве части оправочного стержня (для реальных значений степени деформации металла, применяемых на практике)...

Номер патента: 1720766

Опубликовано: 23.03.1992

Авторы: Бача, Беликов, Данченко, Кекух, Кирсанов, Куценко, Кучеренко, Лисовский, Млинарич, Фельдман, Чигиринский

МПК: B21B 21/00

Метки: пилигримовой, прокатки, труб

...производят при деформации промежуточного патрубка на оправке, при этом длину промежуточного патрубка устанавливают в соответствии с указанным выражением.При этом в процессе изготовления используют последовательно задаваемые в стан заготовки с расположенньми у их заднего торца патрубками, причем для получения предыдущей трубы на ее заготовку воздействуем последующей,Длина промежуточного патрубка не должна быть меньше, чем отношение (Чр,/Еп + 5 щ), так как при меньшем значении не обеспечивается разгон привода вращения валков до рабочего режима при условии, что в зоне деформации размещен промежуточный патрубок. Зто приведет к деформированию последующей заготовки в период разгона привода валков, а соответственно, к снижению точности...

Номер патента: 1715232

Опубликовано: 28.02.1992

Авторы: Аблогин, Данченко

МПК: A01D 41/08

Метки: корню, культур, обмолота, сельскохозяйственных

...вчастности к машинам для обмолотасельскохозяйственных культур на корню,Цель изобретения - повышение эффективности сепарации зерна из зерносоломистого вороха,На чертеже изображено предлагаемое устройство, вид сбоку.Устройство состоит из очесывающих барабанов 1 и 2 цилиндрическогорешетного барабана 3, установленногонад зерновым шнеком 4 в месте дви"жения продуктов очеса, сборника 5проходовой фракции, расположенноговнутри решетного барабана 3, наклонной камеры 6, щетки очистителя 7транспортирующего шнека 8, сборника 9,Устройство работает следующим образом.При поступательном движении очесывающего устройства вперед стеблирастений очесываются барабанами 1 и2, Полученный ворох под действиемрабочих органов барабанов 1 и 2 и:воздушного...

Номер патента: 1713457

Опубликовано: 23.02.1992

Авторы: Данченко, Павлоцкий

МПК: A01B 15/18

Метки: корпус, плужный

...2 в сторону от стойки 1,и полевую доску 4 с пятой 5. Поверхность углоснима 3 выполнена криволинейной с выпуклостью, обращенной вверх и в сторону стойкй при этом угол крошения углоснима и радиуС кривизны его поверхности в поперечных сечениях уменьшаются от передней кромки поверхности углоснима к задней, Углосйим 3 закрейлен иа свободном конце полевой доски 4 корпуса и расположен над пятой 5 этой доски.Плужный корпус работает следующим образом.При рабочем движении плужный корпусзаглубляется в почву на заданную глубину и подрезает пласт пбчвы, который затем лемещно-отвальной поверхностью 2 оборачивается и укладывается в предыдущую борозду, Одновременно установленный за корпусом углосним 3 срезает (скругляет) верхний угол пласта...

Номер патента: 1708545

Опубликовано: 30.01.1992

Авторы: Афонский, Данченко, Литвиненко, Нагорный, Сорока, Уманский

МПК: B23D 15/04

Метки: автоматическая, линия

...будет нажат. В данном случае свободен будет первый по ходутолкатгль 11, с помощью которого производится первоначальная подачазаготовки 39 по рольгангу 8,Шаг расположения толкателей 11выбран меньше хода привода 1 О. Этопозволяет по окончании зоны действия первого толкателя 11 в дальнейшем производить подачу заготовки следующим по ходу технологическогопроцесса толкателем 11 и т.д..При поступлении за;отовки в зонудействия зажимных элементов 12 и 13клещевого схвата срабатывает датчики в дальнейшем подача заготовки потракту ее прохождения производитсяс помощью клещевого схвата, Зажимные элементы 12 и 13 под действиемподвижных цилиндра 14 и штока 15производят зажим заготовки 39 и осуществляют подачу ее по ходу технологического процесса с...

Номер патента: 1701125

Опубликовано: 30.12.1991

Авторы: Данченко, Павлоцкий

МПК: A01B 15/18

Метки: корпус, плужный

...направлению движения. Плужный корпус работает следующим образом.При движении плужный корпус заглубляется в почву на заданную глубину и лемехом 2 подрезает пласт почвы, который затем отвалом 3 оборачивается и укладывается в предыдущую борозду.В результате воздействия плужного корпуса на почву возникает разворачивающий момент Мх реакции почвы, создаваемый силой вектора В, Этот момент вызывает отклонение корпуса от прямолинейного движения, устойчивость которого обеспечивается полевой доской 4, являющейся опорой корпуса в поперечном направлении и воспринимающий момент М,Разгрузка корпуса от момента М и уменьшение силы давления Р на полевую доску 4 достигается за счет крепления уг 5 10 15 20 30 35 40 лоснима 5 на полевой доске 4. Это...

Номер патента: 1694944

Опубликовано: 30.11.1991

Авторы: Анциферов, Вецлер, Данченко

МПК: F01N 1/10

Метки: внутреннего, выхлопа, глушитель, двигателя, сгорания, шума

...ячеистый материал может быть получен дублированиемструктуры ячеистого полимера, напримерпенополиуретана, причем размер пор, в соответствии с заданным изменением пористости, может изменяться от 0,2- до 4,5 мм.Глушитель шума работает следующимобразом,При работе двигателя, в момент открытия внутреннего окна цилиндра, расход газов импульсно возрастает, вызываяколебания газов в корпусе глушителя в широком диапазоне частот,Частотные характеристики воздушныхобъемов 7, 8 позволяет снизить интенсивность звукового излучения на определенных частотах,. Звукопоглощающий элемент11 позволяет существенно снизить шум вшироком диапазоне частот, Структура пористого проницаемого ячеистого материала10 15 мента 11 и тогда для увеличения промежутка...

Номер патента: 1694280

Опубликовано: 30.11.1991

Авторы: Ващенко, Данченко, Колповский, Макаренко, Попова, Постный

МПК: B21C 37/08, B23K 20/12

Метки: прямошовных, сваркой, трением, труб

...редуктор 9 двигателем 10,Направление перемещения платформы7 с двигателем 6 и диском 1 в процессе сварки указано стрелкой (А)на фиг.2. В процессе сварки дискиизнашиваются по диаметру. Радиальный износ дискаИ) постоянно контроллруется роликом 11 с пружиной 12и фиксируется датчиком 13, Перемещение платформы 7 в вертикальном направлении 1 Фиксируется датчиком1, Сигналы с датчиков 13 и 1 ч через аналого"цифровые преобразователи 16 и 15 поступают в микропроцессорный вычислительный блок 17, гдеосуществляется контроль соблюденияравенства (1), При нарушении равенства блок 17 подает управляющий сигнал на систему 18 управления двигателем 10, который приводит яо вращение винты Ы, опуская платформу 7 иосуществляя радиальное перемещениеоси диска к...

Номер патента: 1693271

Опубликовано: 23.11.1991

Авторы: Данилов, Данченко, Кривоконь, Носач

МПК: F01K 23/10

Метки: парогазовая

...своим входом к выходу основного компрессора, а выходом - к. топке котла-утилизатора 5. При этом котел- утилизатор 5 снабжен дополнительным теплообменником 6 для подогрева сжатого воздуха перед турбиной 4. 1 ил. окисление подаваемого в нее топлива, и продукты окисления поступают в газовую турбину 3, где расширяются с выработкой электроэнергии, после чего поступают в топку котла-утилизатора 5. В теплообменнике 6 Жток воздуха подогревается и поступает в воздушную турбину 4, где расширяется с выработкой электроэнергии, после чего направляется в топку котла-утилизатора 5 для сжигания частично окисленного топлива, Полученное при этом тепло передается паросиловому контуру 7. Продукты сгорания удаляются из котла-утилизатора 5 через...

Номер патента: 1690609

Опубликовано: 15.11.1991

Авторы: Бекдурдыева, Гордиенко, Данченко, Каменский, Кот, Ткаченко

МПК: A01F 29/00

Метки: лабораторная, мельница

...ротора 5 диска 10. В диске 10 выполнены диаметрально расположенные относительно оси его вращения кольцевые вырезы 11. Диаметр диска 1 О равен диаметру спирали шнека б, а внутренний диаметр кольцевого выреза 11 равен диаметру вала шнека б. Грани кольцевых вырезов 11, рас положенные по направлению вращения диска 10, выполнены в виде режущих кромок 12, отогнутых в сторону шнека под углом 10 - 15 О.Мельница работает следующим образом.Растительный материал загружается в бункер 4. Шнеком 6 он подается в сторону рабочей камеры 3 к ротору 5 и диску 10, который расположен между шнеком 6 и ротором 5. Диск 10 подрезает режущими кромками 12 поступающую вегетативную массу и подает ее в рабочую камеру 3, создавая равномерно распределенный по периферии...

Номер патента: 1689796

Опубликовано: 07.11.1991

Авторы: Данченко, Дрикер, Кандалов, Свиридов, Шаевич

МПК: G01N 13/00

Метки: избирательности, поверхности, смачивания, тонкодисперсного

...измеряют константы адсорбции паров этих жидкостей на поверхности порошка, а избирательность смачивания оценивают по отношению логарифмов соответствующих констант адсорбции. нагретые до 170 С, через вторую - пары а декана при той же температуре. По разнице р давлений паров на входе и на выходе из колонок рассчитывают величины удерживаемых (адсорбированных) количеств паров воды и декана. Величины удерживаемых объемов паров измеряют при различных исходных давлениях. На основании получен- О ных экспериментальных результатов строят иэотермы адсорбции и по тангенсу угла наклона линейной части изотермы (при малыхааай степенях заполнения поверхности) определяют константы адсорбции Генри.Избирательность смачивания рассчитывают с помощью...

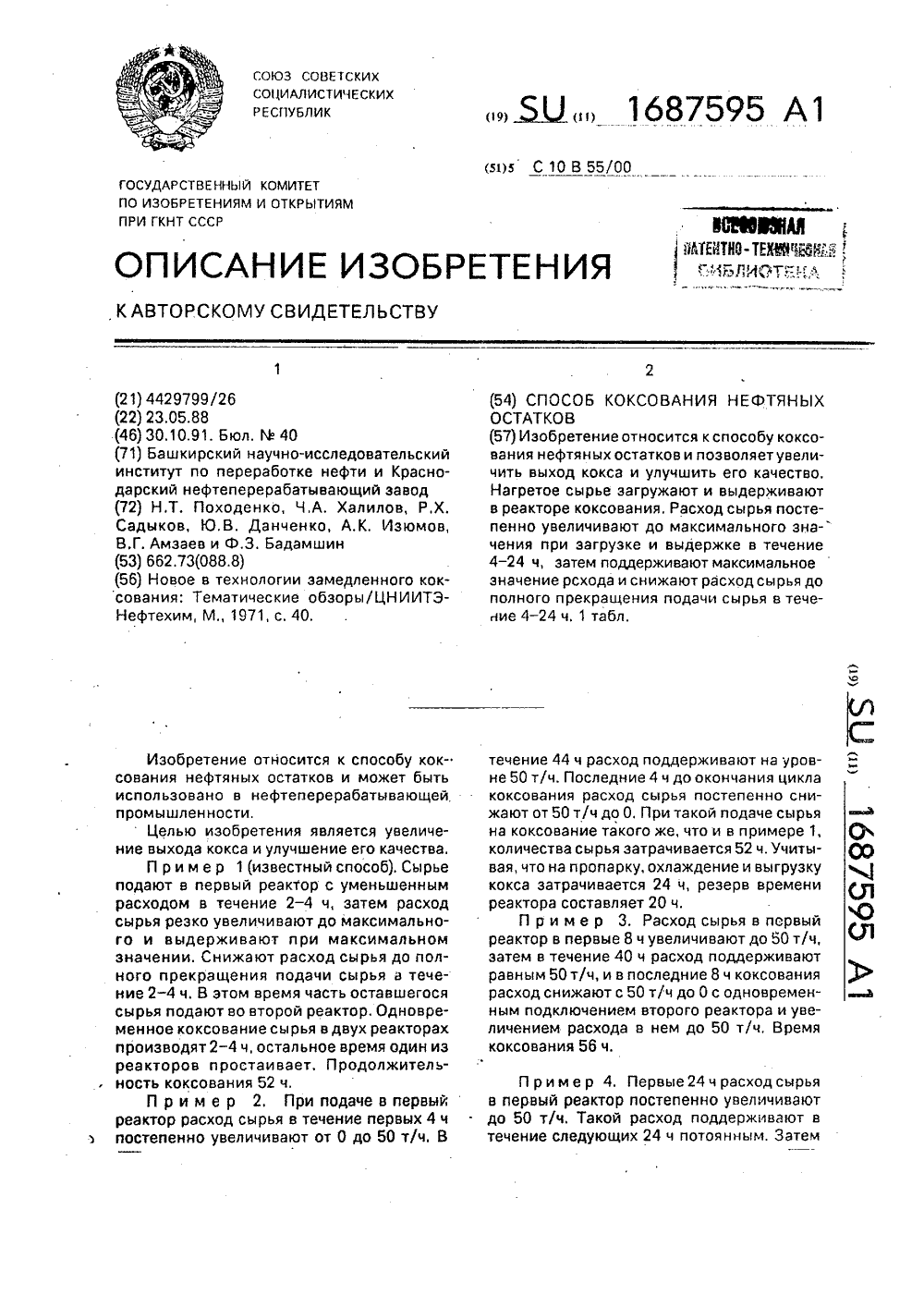

Номер патента: 1687595

Опубликовано: 30.10.1991

Авторы: Амзаев, Бадамшин, Данченко, Изюмов, Походенко, Садыков, Халилов

МПК: C10B 55/00

Метки: коксования, нефтяных, остатков

...Расход сырья постепенно увеличивают до максимального значения при загрузке и выдержке в течение 4 - 24 ч, затем поддерживают максимальное значение рсхода и снижают расход сырья до полного прекращения подачи сырья в течение 4 - 24 ч. 1 табл. течение 44 ч расход поддерживают на уровне 50 т/ч, Последние 4 ч до окончания цикла коксования расход сырья постепенно снижают от 50 т/ч до О. При такой подаче сырья на коксование такого же, что и в примере 1, количества сырья затрачивается 52 ч. Учитывая, что на пропарку, охлаждение и выгрузку кокса затрачивается 24 ч, резерв времени реактора составляет 20 ч.П р и м е р 3, Расход сырья в первый реактор в первые 8 ч увеличивают до 50 т/ч, затем в течение 40 ч расход поддерживают равным 50...

Номер патента: 1684143

Опубликовано: 15.10.1991

Авторы: Данченко, Образцов, Степанов

МПК: B61K 9/12, G01B 7/04

Метки: измерительный, перемещений

...К - коэффициент пропорциональности, В/Ом;1 св, 1 ав - сопротивление обмоток переменному току, Ом.В процессе калибровки измерительного преобразователя изменением коэффициента усиления избирательного усилителя 10 на выходе фильтра нижних частот 12 устанавливают исходное значение амплитуды напряжения Оо (фиг. 3), равное нулевому значению износа колеса (Л Ь = О, Лб = О, д; =до, Н= Но),Если поверхность катания колеса имеет износ Л К то на зту же величину возрастет высота гребня колеса Н = Но+ Ь и уменьшается начальный зазор д =до - ЛЬ, На выходе измерительного преобразователя амплитуда сигнала увеличится на величину 0,1, пропорциональную уменьшению зазора до, т,е, Л Ь - износу колеса.В момент перехода гребня колеса из зоны чувствительности...

Номер патента: 1682247

Опубликовано: 07.10.1991

Автор: Данченко

МПК: B65D 88/16

Метки: контейнер, складной

...быть выполнены гофрированными или телескопическими (не показаны), кроме того, допускается их сьемность и замена. Оболочки 11 и 12 используются для размещения на них вспомогательных крепежных элементов,Для уменьшения поперечного габарита контейнера периферийные оболочки 11 и 12, выполненные с кольцевыми гофрами, установлены так, что их гофры повторяют форму гофр концентрично расположенных оболочек 7 и 8.На наружной поверхности контейнера выполнены кронштейны 13 и упоры 14 для штабелирования и опорные кронштейны 15, используемые при размещении контейнера в транспортном средстве горизонтально,Внутренняя полость контейнера, заполняемая грузом, может быть герметичной за счет уплотнения крышек 3 и 4. В качествеФормула изобретения501. Складной...

Номер патента: 1682056

Опубликовано: 07.10.1991

Авторы: Данченко, Ивченков, Кисиль, Коломоец, Ребрин, Соболенко

МПК: B23D 15/04

Метки: блок, ножей, поперечного, проката, резки, сечения, цилиндрического

...профиля не обходимо получить уравнение, котороеописывает параболу - основание паза ножа.Запишем уравнение параболы в общем ви- де ЩО=П 3 Х илища=п а (Р, зпа)" . (4) Разделяют почленно уравнения (3) и (4) 40 Ы 1-сова;В Р, Бла Ца и Откуда 45 В, зпд да зпа да (6), и в9 в , в,-Х Вс(В зи й) - -- о-у= а х". (2) 20 Задача сводится к определению параметров а и и уравнения (2), Рассмотрим расчетную схему, приведенную на фиг.3, сучетом заданных величин В О, а, Из ЛАВСимеем25 ОС= ув= (Вс+ Я Вс сова; ВС= хв== Вс зи а.Подставляют координаты точки В сопряжения параболы с окружностью боковойрежущей кромки в формулу (2)В,+О - Нс соз а =а (Вс зи а)". (3)Из геометрического смысла производной (щ а = у (В получают для точки Ву = Вс (1 - срэ а) + 03,...

Номер патента: 1680590

Опубликовано: 30.09.1991

Автор: Данченко

МПК: B43L 23/00

Метки: грифелей, заточки

...зинового листа. Ч-обр может изготавливать его поверхностях, ко дольными 6 кромкам пластины 13 и 14 (аб для обработки грифел Для исключения возможных зазоров между поверхностями Ч-образного бункера 8 и кромками 6, 7 окна (в месте их контакта) размещена по периметру поролоновая тонкая прокладка 15, Дополнительная замкнутап полость 16 (накопитель графитной пыли) образована между Ч-образным бункером 8 и пробкой 4 за счет установки перегородки 17. Перегородка 17 выполнена из тонкостенной зауженной трубы конической формы, обращенной при установке вершиной в сторону пробки 4 и установленной к ней сэазором, достаточным для заполнения в полости 16 графитной пылью.Сборка и работа устройства осуществляется следующим образом. В окно 5...

Номер патента: 1680403

Опубликовано: 30.09.1991

Авторы: Данченко, Коваленко, Кондратьев, Панюшкин, Пономарев, Поярков, Сипиев, Сова

МПК: B21C 37/08

Метки: внутреннего, грата, прямошовных, трубах, удаления, электросварных

...К меньше 0,5 для всех диаметров труб не будет отвода резцов от грата на необходимую величину, что скакется на их стойкости.При значениях коэффициента К больше 0,1 величина отвода резцов от грата становится чрезмерно большой, что увеличивает динамические нагрузки на узлы устройства,Указанные соотношения для радиусов а переходных зон нижнего опорного ролика корпуса записаны в полярных координатах, т,е. в наиболее удобной для расчета и последующего изготовления профиля ролика,Закон, описывающий контур переходных эон этого ролика, выбран исходя иэ требований минимальных динамических нагрузок, возникаощих в деталях гратоснимателя.Выражения для Огределения радиусов, Описывающих герехсдные зоны, определены таким образом, чтобы...

Номер патента: 1678329

Опубликовано: 23.09.1991

Авторы: Данченко, Зуевский, Пономаренко, Хуршудова

МПК: A61B 10/00

Метки: больных, дистонией, нейроциркуляторной, реабилитации

...отрывистыми движениями локтейи прерывистымвыпрямлением туловища; на восемь - в ИП,упражнение - нэ статическое напряжение: в положении стоядлительное удержание гантелей в 1,5 кг в каждой руке,разведя их в стороны,И упражнение - на проработку мелкихмышечных групп периферии: ИП сидя нэстуле, ноги полусогнуты в коленях, руки опущены; на счет один - четыреперекатыстоп ног с пяток на носки и обратно, кистирук сжимать и разжимать.Ч упражнение - на глубокую проработкумышц воротниковой зоны: ИП руки согнутыв локтях, кисти касаются плеч, Нэ счет один- восемь - вращение локтей вперед. нэ сле дующие восемь раз - вращение локтей назад и т,д.И упражнение - на расслабление и прорабокукрупныхмышц периферии: ИП руки на поясе. На счет один - вдох, руки в...

Номер патента: 1674711

Опубликовано: 07.09.1991

Авторы: Глуховский, Данченко, Зыков, Якименко

МПК: A01B 35/20, A01B 61/04

Метки: орудия, секция, сельскохозяйственного

...если один из рабочих ор; анов не нужно регулировать в поперечномнаправлении. На фиг. 2 показана-образная 35форма рамки 1, применяемая, если рабочиеорганы нужно регулировать, смещая их впродольном направлении, а 7-образнаяформа грядиля, показанная на фиг, 4, позволяет регулировать положение рабочих органов в обоих направлениях,В процессе работы секция перемещается по полю вдоль рядка культивируемыхрастений, колесо 4 копирует микрорельефпочвы и эа счет своей установки а зоне рабочих органов 2, 3 обеспечивает устойчивуюглубину их хода, при этом рамка 1 сохраняетгоризонтальное положение за счет поворота шарнирных звеньев 5, б, что также повышает равномерность глубины обработки 50почвы. Благодаря наличию четырех попарноработающих...
