Номер патента: 1014062

Опубликовано: 23.04.1983

Авторы: Павлов, Чуприн

МПК: H01H 69/01

Метки: блока, защиты, исправности, проверки, релейной

...к второму индикатору, а входвторой группы контактов ключа управления подключен к источнику оперативного напряжения. Введение в устройство блока точной магнитной записи-воспроизведения, второго индикатора, блока. дифференцирования, счетчика, дешифратора и соответствующих линий связи позволило предварительно записанные в устройство с физической модели электроуста" новки осе ее аварийные состояния подать на вход блока релейной защиты и с высокой достоверностью выдать062 фступает на вход блока дифференцирования 13, на .выходе которого Формируется импульс, поступающий на установку разрядов счетчика 8 в исходное состояние, а выходные разряды счетчика, поступая на вход дешифратора 9 Формируют на его выходе сигнал, поступающий на загорание...

Номер патента: 1012334

Опубликовано: 15.04.1983

Авторы: Павлов, Чуприн

МПК: G11B 5/04

Метки: записи, информации

...изображена структурная схема предлагаемого устройства, на фиг. 2 временные. диаграммы сигналов.Устройство (см. фиг, 1) содержитблок 1 сихронизации, частотные модуляторы 2,3 и 4, схему ИЛИ 5, делитель6, дешифратор 7, головку записи 8, причем дешифратор имеет выходы 9, 10 и11.Бдок 1 синхронизапии подключен к установочному входу делителя 5, счетныйвход делителя 6 через элемент ИЛИ 5подключен к выходам частотных модуляторов .2,3 и 4 выходы разрядов делителя6 подключены к входам дешифратора 7,выход первого разряда делителя 6 подключен к головке записи 8, а выходы 9, 10и 11 дешифратора 7 подключены к входамуправления каждым частотным модулятором 2,3 и 4.На фиг. 2 введены следукаое обозначения: сигнал 12 нв выходе модулятора2; сигнал 13 на...

Номер патента: 1012333

Опубликовано: 15.04.1983

Авторы: Павлов, Чуприн

МПК: G11B 5/04

Метки: воспроизведения, магнитного, носителя, сигналов

...фильтр, дифференцирующуо цепь, пеРвый ограничи 45 тель, первый фильтрующий элемент и первый формирователь, и последовательно соединенные второй ограничительвторой филвтрукнций элемент и второй формирователь, при этом выходы каждого из форми.рователей подключены к входам суммвто 50 рв, а вход второго ограничителя подключен к выходу избирательного фильтра, первый и второй фильтрукзцие эаементы ЗЗЗ 2выполнены в виде полосовых филвтров,частота пропускания каждого из которыхне менее чем в три раза выше частотыпропускания избирательного фильтра.На фиг. 1 приведена структурная схема устройства; на фиг. 2 - диаграммынапряжений на выходах элементов. устройства.Устройство содержит магнитную головку 1, усилитель 2, избирательныйфильтр 3,...

Номер патента: 996903

Опубликовано: 15.02.1983

Авторы: Жегас, Рагульскис, Рондоманскас, Чуприн

МПК: G01M 13/04

Метки: качения, качества, подшипников, сборки

...маятника и подвижных элементов контролируемого 20 подшипникового узла происходит потеря энергии на трение тел качения, на процессы соударений дефектов и микронеровностей поверхностей тел качения и беговых дорожек колец и др., а следовательно, происхо 25 дит затухание возвратно-колебательного движения. При рсуществлении возвратно- колебательного движения подвижных элементов подшипникового узла изделия 2 возникают сигналы акустической эмиссии, которые по звукопроводу - ротору изделия ЗО посту пают в преобразователь 5, который преобразует их в электрические сигналы, проходящие обработку в последовательной цепочке аппаратуры 5, 7 и 8 и поступающие в виде импульсов на блок 9 счета импульсов и самописец 10. Самописец 10 про- З 5 изводит...

Номер патента: 968621

Опубликовано: 23.10.1982

Авторы: Жегас, Рагульскис, Рондоманскас, Чуприн

МПК: G01H 3/08

Метки: неровностей, поверхности, профиля

...щупа с еемикронеровностями. Соударения, происходящие в микрообъемах, вызывают.появление сигналов упругих волн, ко"торые с помощью пьезоэлектрическогопреобразователя преобразуются вэлектрический. сигнал, Так как наконтролируемой трассе исследуемой пОверхности имеют место шероховатость,вОлнистость и другие дефекты с непрерывно изменяющимися значениямипараметров, то в каждый момент времени нри движении измерительного щупа интенсивность импульсов упругихволн изменяется. Величина среднегозначения и размаха варьирования интенсивности импульсов, определяемаяза равные последовательные интервалы времени, пропорциональные, например, базовой длине .контроля, харак"териэует качество поверхности через ее неоднородность. Оценка вероятности появления...

Номер патента: 963040

Опубликовано: 30.09.1982

Авторы: Барановский, Лебедев, Морщихин, Чуприн

МПК: G08C 9/06

Метки: вала, код, поворота, угла

...расположены таким образом, чтобы обеспечить Ч -способсчитывания информации, блок 10 преоб раэования кода, сумматор 11 по моду-лю два, содержащий полусумматоры 12и 13, дополнительный Фотоприемник14 первого разряда, сдвинутый поположению относительно основного Фотоприемника первого разряда на 180и сумматор 15.Преобразователь работает следующим образом.При произвольном угловом положе-нии вала преобразователя фотоприемники 2, 4, 6, 8 и 14 считывают инФормацию. На сумматоре 15 производится сложение сигналов основного 2и сдвинутого относительно него поположению на 180 дополнительного 14фотоприемников первого разряда. Выходные сигналы с сумматора 15 и фотоприемников 4, 6,и 8 после прохожде-.ния соответствующих компараторов 3,Х, 7 и 9...

Номер патента: 962776

Опубликовано: 30.09.1982

Авторы: Бамбалас, Жегас, Пранайтис, Чуприн

МПК: G01M 13/04

Метки: вибрации, датчик

...устройства для измерения вибрации подшипников качения и повышение точности измерения вибрации.Поставленная цель достигается приме.нением подшипника качения при гидродинамическом трении в качестве датчикавибрации роторных систем,На чертеже представлена схема устройства для измерения вибрации подшипников роторной системы.В корпусе 1 на подшипниках 2 качения смонтирован приводной вал 3, Невращающиеся кольца подшипников 2 электрически изолированы между собой черезкорпус 1 и подключены к регистрирующе-му прибору 4.Вибродатчик работает следующим образом,При вращении подшипников 2 под действием контактных процессов гидродина- ЗО мического трения .в подшипниках возникает электрическое напряжение. Вибрация подшипников 2 нарушает сплошность...

Номер патента: 492186

Опубликовано: 23.09.1982

Авторы: Афанасьев, Бирюков, Ведерников, Голомазов, Дроздов, Коковихин, Марков, Мячкина, Поляков, Скрипник, Соколов, Чуприн

МПК: D07B 3/00

Метки: канатов, обжатия, прядей

...калибре одна пара роликоврегулируется двумя винтами 8, а вторая 0 пара - двумя гидроцилиндрами 9, каждыйиз которых состоит из корпуса 10 и штокас поршнем 11.Два установочных винта 8 приводятся вдействие вручную. Гидроцилиндры 9 приводятся в действие от гидростабилизатора 512 с концевыми выключателями, контролирующими верхнее и нижнее положениеподвижной части, состоящей из плунжера13 и траверсы 14 с грузами.Направление движения рабочей жидко- Ости задается реверсивными золотниками 15с электрогидравлическим управлением.Рабочее давление жидкости в гидростабилизаторе создается с помощью гидронасоса 16. 15При заправке предварительно свитая вплашках прядь протягивается через разведенные ролики чернового и чистового калибров и закрепляется на...

Номер патента: 960930

Опубликовано: 23.09.1982

Авторы: Алексеенко, Боголюбский, Дунаев, Рупышев, Сапрыкина, Чуприн

МПК: G11B 5/842

Метки: записи, магнитной, носителя

...после высушивания производят путем окунани обработку раствором -додецилбензолсульфокислоты в воде или толуоле и последующее дополнительное высушивание при 120"130 оС. При этом раствор И-додецилбензолсульфокислоты в воде или толуоле имеет следующее соотношение компонентов, вес.Ф: и -Додецилбензолсульфокислота 0Вода или т ол е96093 Изготовление носителя магнитной записи происходит следующим образом.На немагнитную основу наносят слой суспензии магнитного порошка в смеси э связующего вещества, поверхностно- активного вещества, пластификатора, антистатика, отвердителя и органических растворителей и производят его последующее высушивание при 80 С,О После высушивания производят путем окунания обработку раствором И-додецилбензолсульфокислоты в...

Номер патента: 946936

Опубликовано: 30.07.1982

Авторы: Полыковский, Чуприн

МПК: B27L 11/00

Метки: рубительная

...9 закреплен напротив ножевого диска 4. Спрыск 10 закреплен с приводной стороны ножевого диска 4 на кожухе 6, например, при помощи гаек 11 и 12. Подача воды в спрыск 10 производится гибким шлангом (не показан)через штуцер 13 При прохождении через спрыск воды распыляется, образуя струи 14, При измельчении древесины 9 щепа образует факел 15.Рубительная машина р едующим образом.факел 15 цепы, образующерубке древесины 9, ударяетс3нюо стенку кожуха 6. Затеи щепа подхватываемая лопатками 5 удаля:- "ся нз кожуха 6 через Окно 7 для ,:. - :Броса. щепы врубительнОЙ машине частички ще" пымйчивдетя водои ра Пылйемои в виде струй 1 ц спрчскОМ 10, ДПЯ улуюЯения зффективности смачивания спрыск 10 устанавливается в зоне Факела 15 щепы, причем...

Номер патента: 946702

Опубликовано: 30.07.1982

Авторы: Дроздов, Калъченко, Коковихин, Костогрызов, Скрипник, Чуприн

МПК: B21B 13/10

Метки: калибром, клеть, многовалковым

...черезотверстие 4, выполненное в утолщении 5 оси соседнего ролика. Ось 3закреплена в отверстии 4 гайкой б,для чего на конце оси 3 выполненарезьба. Утолщение 5 оси 3 может бытьвыполнено как заодно с осью, так иотдельно (в последнем случае оножестко связано с осью 3). Отверстие4 может быть выполнено и непосредственно в теле оси 3, Оно выполняетсяпод углом к оси 3 ролика 1, определяейым выражением сс = Зб 0/и , гдеК- угол между отверстием и осью;и, - число роликов в клети.Для привода во вращение роликов 1с целью осуществления процесса прокатки последние могут быть снабженызубчатыми колесами, вращаемыми двигателем через систему передачи вращеЗО ния,94 б 702 Формула изобретения Составитель Б.Бейнфестдактор А.Лежнина Техред Т. Маточка...

Номер патента: 939142

Опубликовано: 30.06.1982

Авторы: Белалов, Каюков, Коковихин, Костогрызов, Недовизий, Чуприн

МПК: B21B 13/10

Метки: деформации, клеть, металла

...фиг, 3.Валки 1 установлены на осях .2, выполненных с утолщениями 3, В утолщениях 3 имеются отверстия 4 (фиг,2), в которых помещены и зафиксированы концы осей 2, Отверстия 4 выполнены смещенными относительно оси 2 в каж" дом утолщении 3, но в утолщении каждой соседней оси 2 смещение направлено в противоположные стороны. Сме 3 93914щение отверстий 4 относительно оси 2осуществлено вдоль оси прокаткиосям 2.В результате смещения отверстий 4в утолщениях 3 оси валков 1 (фиг. 1- з4) располагаются в двух параллельныхплоскостях, удаленных друг от другана величину смещения отверстий относительно оси. Поэтому часть валковобразует один калибр, а другая часть 10валков образует другой калибр, Калибры находятся на одной оси,Устройство работает...

Номер патента: 935321

Опубликовано: 15.06.1982

Авторы: Дрозд, Ершов, Чуприн

МПК: B60D 1/00

Метки: полурам, сочлененного, средства, сцепное, транспортного

...углу конусности упомянутыхупорных головок,На фиг, 1 изображено сцепное устройство, вид сбоку; на фиг, 2 - то же,5в плане,Устройство соединяет полураму 1 тягача и полураму 2 прицепа. Пальцы 3 соединяют вертикальный шарнир 4 и го- щ ризонтальный шарнир 5, ось 6 которого расположена в цапфе 7 полурамы 2. Цапфа 7 снабжена приливами 8, в которых жестко закреплены упругие рычаги 9, причем оси рычагов 9 расположены в 25 плоскости оси 6 горизонтального шарнира 5. Рычаги 9 имеют конические упорные головки 10, На полураме 1 закреплен корпус 11, имеющий цилиндрическую часть 12, в которой выполнен зв паз 13, концевые части. котороюо выполнены конусными, В пазу 13 размещены упорные головки 10 рычагов 9. Цилиндрическая часть 12 корпуса 1 1...

Номер патента: 934238

Опубликовано: 07.06.1982

Авторы: Жегас, Рагульскис, Рондоманскас, Чуприн

МПК: G01H 3/08

Метки: виброакустического, диагностирования

...посредством вибропреобразователя 1 в электрический сигнал (фиг. 1). Электрический сигнал от преобразователя 1 подвергают фильтрации фильтром 2 для выделения анализируемого участка частот, содержащего диагоностичес кую информацию от контролируемой детали изделия. Затем с помощью коррелятора 3 определяют автокорреляционную функцию й() (фиг. 2 а) отфильтрованного сигнала.Начальный участок автокорреляционной функции исключают до момента времени 7, (фиг. 2 б), равного времени корреляции случайного шума, а по оставшейся части авто- корреляционной функции виброакустического сигнала К(Т) определяют логарифмический декремент колебаний и центральную час тоту сигнала, по величине которых судят о состоянии диагностируемого изделия.Минимальные...

Номер патента: 917059

Опубликовано: 30.03.1982

Авторы: Бамбалас, Рагульскис, Рондоманскас, Чуприн

МПК: G01N 3/56

Метки: масел, свойств, служебных, смазывающих

...с необходимой точностьго.Цель изобретения - повышение точности контроля.Поставленная цетем, что в способеных свойств смазывключающемся в том,погружают в испыту т испытание пары трения енин. С помощью широкоеобразователя, усилителя, спектра и самописца, раизвестному методу, оптотный спектр акустичесв широком диапазоне часр, 101000 кГц) и усинформационную частоту в акустической эмиссии, амплитуда сигнала наиителъна к изменению из917059 в лабораторных, но и в производственных условиях. Формула изобретения Составитель 3. Игнатьева Редактор Н.Грушанова Техред Т. Маточка Корректор У. ПономаренкоЗаказ 1877/62 Тираж 883 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 13035 р Москва, Ж, Раушская наб ., д....

Номер патента: 909625

Опубликовано: 28.02.1982

Авторы: Баркаускас, Гутаускас, Чуприн

МПК: G01N 3/32

Метки: механических, свойств, эластичных

...измеряют скорость релаксации деформации образца при его разгрузке и фиксируют момент его резкого изменения, который принимают за момент изломообразования образца.Способ осуществляется следующим образом,Используют образец цилиндрической формы, свернутый иэ листового эластичного материала. Образец подвергают низкочастотному циклическому нагружению по боковой поверхности до полного сплющивания в каждом цикле, Нагружение осущест28 фПредлагаемый способ позволяет повысить точность определения механических свойств эластичных материалов эа счет установления начала изломоо бра;.овация в наиболее напряженных сечениях обраэца на ранних стадиях циклического нагружения и сократить время испытаний. Способ определения механических свойств элвстичньи...

Номер патента: 905690

Опубликовано: 15.02.1982

Авторы: Бамбалас, Рагульскис, Рондоманскас, Чуприн

МПК: G01M 13/04

Метки: качения, качества, подшипников, сборки

...маятник 1,снабженный узлом крепления его нароторе изделия 2, состоящим из втулки 3 и накидной гайки 1 цанговогопатрона, последовательно соединенные широкополостный преобразователь5, например пьезоэлектрический, усилитель 6 электрических сигналов акустической эмиссии, широкополостныйфильтр 7, пороговое устройство 8 ирегистратор 9.Способ осуществляют следующимобразом.На роторе 2 контролируемого объекта гайкой ц со втулкой 3 крепятмаятник 1. Отклоняют маятник 1 отвертикального положения и создаютс его помощью затухающие колебанияоотора 2,Сигналы акустической эмиссии, возникающие в подшипниковом узле объекта 2 по звукопроводу - ротору изделия, поступают в преобразователь 5,закрепленный на цанговом патроне маятника 1. Эти сигналы...

Номер патента: 905084

Опубликовано: 15.02.1982

Авторы: Полыковский, Чуприн

МПК: B27L 11/00

Метки: рубительная

...12 с возможностью вращения и осевого перемещения в плоскости, параллельной плоскости диска 5, в теле которого выполнены щели 13. На периферийном конце каждой ножевой головки 11 закреплены планетарные шестерни 14, входящие в зацепление с зубчатым колесом 15, неподвижно закрепленным на внутренней стенке кожуха 7. На ножевых головках 11 выполнены наклонные кольцевые пазы 16, взаимодействующие с упорными роликами 17, закрепленными в теле диска 5. Древесина 18 расположена перед загрузочным патро 905084ном 8. Для отвода щепы 19 служит разгрузочный патрубок 20. Ножевые головки 11 расположены с вылетом над торцовой поверхностью диска 5,Работа рубительной машины осуществляется следующим образом.Приводят во вращение вал 4, тем самым вращают...

Номер патента: 903729

Опубликовано: 07.02.1982

Авторы: Бамбалас, Жегас, Кумпикас, Чуприн

МПК: G01M 13/04

Метки: диагностики, подшипников

...первогопреобразователя 1 сигнал О поступаетна первое пороговое устройство 4, в котором формируется прямоугольный импульсО постоянной длительности. Этот импульсО передним фронтом запускает первый регулируемый одновибратор 9, который вырабатывает прямоугольный импульсО , длительность которого задана равной времени акустической задержкиволн напряжений. Далее импульс 09 задним фронотом запускает второй регулируемый одновибратор 10, который вырабатывает прямоугольный импульс Опоступающий на вход схемы 11 совпадения, С выхода второго усилителя 7 канала второго преобразователя 6 сигнал ОВпоступает на второе пороговое устройство 8, в котором формируется прямоугольный импульс О постоянной длительности, равной длительности импульса 0 щ,...

Номер патента: 902066

Опубликовано: 30.01.1982

Авторы: Алексеенко, Боголюбский, Борщевский, Буреев, Кислицын, Никонов, Чуприн

МПК: G11B 5/84

Метки: магнитного, носителя, рабочий, слой

...%:Магнитная окись железа 17 - 30,0 Пластификатор 0,43 - 0,5 Полиуретановый эластомер 1.27 - 1,6 Диспергатор 0,4 - 0,63 Поливинилформальэтиталь 2,54 - 3,3 Отвердитель-гексаметоксиметилмеламин 0,43 - 0,5 Сажа ацетиленовая элементная 0,85 - 1,0 Циклогексан 6,0 - 7,0 Бутанол 5,4 - 7,0902066 Формула изобретения 30 Составитель В. Бровкин Редактор Н. Ковалева Техред А. Бойкас Корректор А. Ференц Заказ 12391/61 Тираж 623 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4п-Додецилбензолсульфокислота 0,2 - 0,3 Дихлорэтан Остальное Наиболее положительным изготовлением рабочего слоя для МН являются, вес. %.Магнитная окись железа...

Номер патента: 896566

Опубликовано: 07.01.1982

Авторы: Бамбалас, Жегас, Рондоманскас, Чуприн

МПК: G01N 29/04

Метки: качества, нагружении, циклическом

...и будет регистрироваться сигнал помехи.Бель изобретения - повышение точно сти контроля при нагружении несимметричного вида.Эта цель достигается за счет того, что фиксируют времена возрастания и спадания нагрузки, определяют их отношение, .а параметры сигналов акустичес кой эмиссии при спадании нагрузки опре деляют с учетом отношения зарегистри рованных интервалов времени.Способ заключается в следующем, При несимметричном циклическом нагружении иэделия принимают сигналы акустической эмиссии раздельно в тгттес- валы времени возрастания и спадания3 89656 нагрузки, Одновременно фиксируют времена возрастания и спадания нагрузки, определяют их отношение, Параметры акустической эмиссии, определенные при спадании нагрузки, корректируют с...

Номер патента: 889238

Опубликовано: 15.12.1981

Авторы: Ершов, Музгин, Чуприн

МПК: E21F 13/00

Метки: горной, ковш

...ковша 4, Ковш имеет подвижные боковые стенки 5, 20 перемещающиеся в направляющих 6, пружины 7, одни концы которых помещены в стаканы 8, которые установлены на торцах стенок 5 ковша 4, а противоположные кон 889238цы пружин 7 установлены в стаканах 9,которые установлены на задней стенке 10ковша 4. Пружины 7, стаканы 8 и 9 защищены от воздействия на них погружаемого материала с внутренней и наружной стороныковша 4 щитками 11 (фиг. 2, на фиг. 1показаны пунктирной линией), жестко прикрепленными к задней стенке 10 и днищу 12ковша 4. Ход боковых подвижных стенок 5ограничивается упорами 13,Ковш работает следующим образом,Движение машины к развалу крупнокусковой горной массы происходит с опущенной в нижнее положение стрелой 3 с ковшом 4,...

Номер патента: 883517

Опубликовано: 23.11.1981

Авторы: Дрозд, Ершов, Музгин, Чуприн

МПК: E21F 13/00

Метки: оборудование, погрузочной, рабочее

...8, в которые помещены концы гибких элементов 5 с ползунами 9 на концах с возможностью возвратно-поступательного перемещения в направляющих 8. Количество ползунов 9 зависит от размера ячеек гибких элементов, которые, в свою очередь, зависят от кусковатости погружаемого материала. При погрузке крупно- кускового материала используются гибкие -лементы 5 с ячейками большого размера. Следовательно, расстояние между концами каждой ячейки гибких элементов 5 по сравнению с мелкоячеистой цепью будет большим и каждый ко- . нец элемента снабжается своим ползуПри погрузке мелкокускового материала других месторождений применяются мелкоячеистые гибкие элементы 1, цепи, псбтзуны 9 должны крепиться к концам гибкого элемента через одну ячейку и...

Номер патента: 882939

Опубликовано: 23.11.1981

Авторы: Белов, Гераськов, Дунаев, Иванова, Левина, Никонов, Орлов, Сентюрева, Соломко, Чуприн, Яковлев

МПК: C01G 49/08

Метки: железа, игольчатой, магнитных, носителей, окиси

.... содержание щелочного металла в продукте и высокую термостабильность-окиси железа, Верхний предел рН9,5 обеспечивает снижение концентрации, в частности кислых ионов 0 С 1 и т.д., до заданного уровня, например, С 1" менее 0,1 .На первой ступени термопереработкисовместной дегидрации и восстановления температуру поддерживают в ин" тервале 430-650 С. При этом при температуре ниже 430 С восстановление протекает крайне медленно, а при температуре вьппе 650 С наблюдается значительное спекание частиц, несмотря на наличие на поверхности термостабилизирующего слоя.На второй ступени - окислении температуру поддерживают в интервале 300-550 С и окисление протекает в атомосфере окислительного агента - воздуха, воздуха с азотом или кислорода...

Номер патента: 879294

Опубликовано: 07.11.1981

Авторы: Гутаускас, Чуприн

МПК: G01B 11/10

Метки: объекта, размера

...2, подключенного к блоку 3 обработки информации. Измеряемый объект 4 размещен внутри экрана. Описываемое устройство работает следующим образом.Объект 4 (стержневидный образец, пульсирующий по толщине от циклического сжатия вдоль оси, от внутренне-го давления или движения вдоль своей оси) размещается посередине экрана в виде кольцевого нитеобраэного Фотодатчика 2. Затем включается проектор-точечный источник 1 света,который излучает направленный в сторону объекта 4 пучок света и одновременно начинает вращаться по дуге окружности вокруг того же измеряемого объекта 4. При этом образуется движущаяся тень объекта 4 на чувствительном элементе кольцевого нитеобраэного фотодатчика 2, Поскольку объект 4 имеет неправильную форму и, кроме того,...

Номер патента: 877419

Опубликовано: 30.10.1981

Авторы: Бамбалас, Жегас, Рондоманскас, Чуприн

МПК: G01B 17/08, G01N 29/14

Метки: неровностей, поверхности

...шероховатости контролируемой поверхности, соединенные последовательно широкополосный преобразователь 3, предусилитель 4, счетчик 5 числа импульсов акустическойэмиссии и регистрирующий прибор б,и второе тело 7 вращения, диаметркоторого больше расчетного диаметраволнистости.,ной поверхностью и диаметром, меньшим расчетного диаметра контролируемой поверхности с 1 . Цилиндр свободно катят по контролируемой поверхности, которую для удобства располагают с небольшим уклоном (3-5) . Возбужденные при этом сигналы акустической эмиссий, пропорциональные чис- Олу микронеровностей поверхности, принимают широкополосным преобразователем 3 на заданном пути качения Ь,определяют число имцульсов акустической эмиссии, по которому судят ошероховатости...

Номер патента: 868962

Опубликовано: 30.09.1981

Авторы: Буртов, Воронцов, Кизуб, Покровский, Руднев, Чуприн, Шагулин

МПК: H02P 7/58

Метки: асинхронным, двухфазным, электродвигателем

...8, а второй статический триггер 9 остается в положении, в котором находился досброса первого статического триггера 7, Кроме того, последовательность ТИ, в качестве синхронизирующих импульсов, поступает на сннхронизирующие62 6 входы первого 18 и второго 19 блоков синхронизации, а последовательность ТИс третьего выхода распределителя 7 импульсов, в качестве синхронизиру" ющих импульсов, - на синхронизируюпий вход третьего блока 21 синхронизации. Последовательность ТИсо второго. выхода распределителя 17 импульсов поступает на счетный вход двоичного делителя 20 частоты, который вырабатыввет последовательность счетных ныпульсов с частотой Гьи в Пнуен (длительность импульсов последовательности счетных импульсов равна длительности импульсов...

Номер патента: 849031

Опубликовано: 23.07.1981

Авторы: Бамбалас, Рагульскис, Рондоманскас, Чуприн

МПК: G01M 13/04

Метки: качения, подшипников, радиальногозазора

...соосно по обе стороны подшипника 3 и командоаппарата, состоящего из блока 6питания, электронного ключа 7 и блока 8 управления электронного ключа,последовательно соединенные емкостный датчик 9, расположенный соосноэлектромагнитам 4 и 5 преобразователь 10 линейных перемещений и ос.Циллограф 11, последовательно соединенныв детектор 12 среднего значения,вход которого соединен с выходом преобразователя 10 линейных перемещений, и самописец 13, последовательносоединенные блок 14 выделения сигнала погрешности геометрии наружногокольца подшипника и биения вала,вход которого соединен с выходом преобразователя 10 линейных перемещений, и механизмом 15 слежения, подвижная часть 16 которого жестко соединена с емкостным датчиком 9. Блок 14 15выделения...

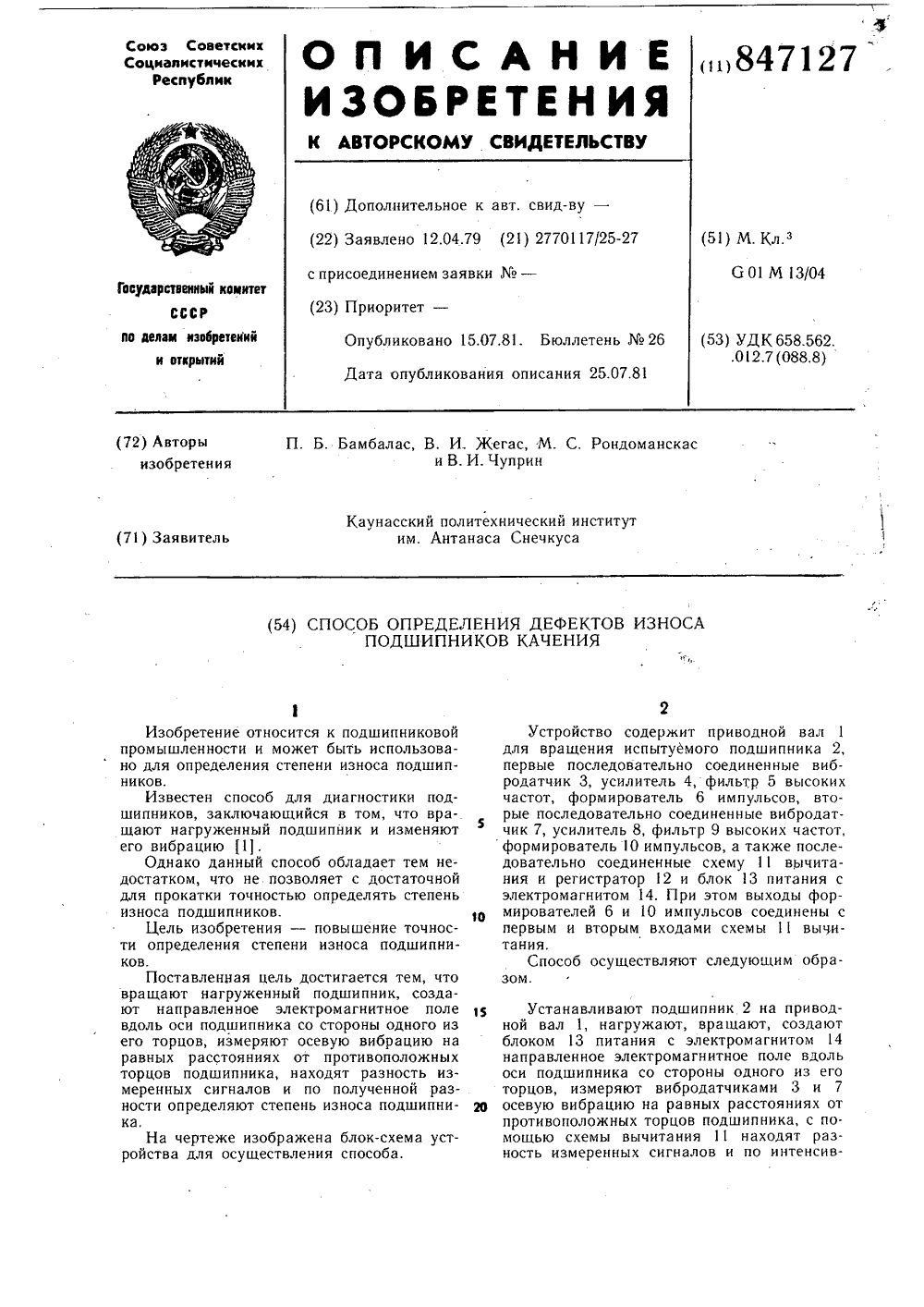

Номер патента: 847127

Опубликовано: 15.07.1981

Авторы: Бамбалас, Жегас, Рондоманскас, Чуприн

МПК: G01M 13/04

Метки: дефектов, износаподшипников, качения

...содержит приводной вал 1 для вращения испытуемого подшипника 2, первые последовательно соединенные вибродатчик 3, усилитель 4, фильтр 5 высоких частот, формирователь 6 импульсов, вторые последовательно соединенные вибродатчик 7, усилитель 8, фильтр 9 высоких частот, формирователь 1 О импульсов, а также последовательно соединенные схему 11 вычитания и регистратор 12 и блок 13 питания с электромагнитом 14. При этом выходы формирователей 6 и 10 импульсов соединены с первым и вторым входами схемы 11 вычитания.Способ осуществляют следующим образом. 1 Устанавливают подшипник 2 на приводной вал 1, нагружают, вращают, создают блоком 13 питания с электромагнитом 14 направленное электромагнитное поле вдоль оси подшипника со стороны одного из...

Номер патента: 846765

Опубликовано: 15.07.1981

Авторы: Музгин, Раденко, Чуприн

МПК: E21F 13/00

Метки: погрузочная

...раму 2, и ковш 3 с механизмом 4 подъема ковша. Машина снабжена линейным двигателем, индукторы 5 и ротор 6 которого установлены на боковых сторонах тележки. Ротор б установлен на опорах 7 качения с возможностью его перемещения по продольной оси машины, Ротор 6 связан с ковшом 3 и механизмом 4 подъема ковша таким образом, что при перемещении ротора ковш и механизм подъема перемещаются в сторону движения ротора. Рама 2 имеет П-образную форму и своей открытой частью обращена к ковшу 3.1 в . Машина работает следующим образом.Включением линейного двигателя перемешают ротор, ковш и механизм подъема ковша в сторону погружаемого материала.Внедрением ковша в материал, заполняют им полость ковша, а затем путем реверсиф рования линейного двигателя...
