Чугуй

Номер патента: 1806710

Опубликовано: 07.04.1993

Авторы: Азимджанова, Хакимов, Чугуй

МПК: A61G 7/047

Метки: перепеленания, ребенка, своевременного, сигнализации

...адреса, датчики 10,Устройство работает следующим образом. Генератор 2 тактовой частоты запускает счетчик 3, Счетчик 3 выдает в 16-ричной системе счисления четырехразрядный адрес в шину опроса. Блок 9 дешифраторов адреса, подключенный к шине опроса, распознав свой адрес, подключает последова тельно датчики 10 к шине ответа,Одновременно со счетчика 3 сигнал поступает на дешифратор 4, который разрешает запись информации, поступающий с датчиков по шине ответа на соответствующие триггеры регистра, установка любого триггера в регистре вызывает свечение соответствующего светодиода, а также зайускается звуковой генератор, извещая обслуживающий персонал о своевременном перепеленании. После смены пеленки в следующем цикле опроса происходит сброс...

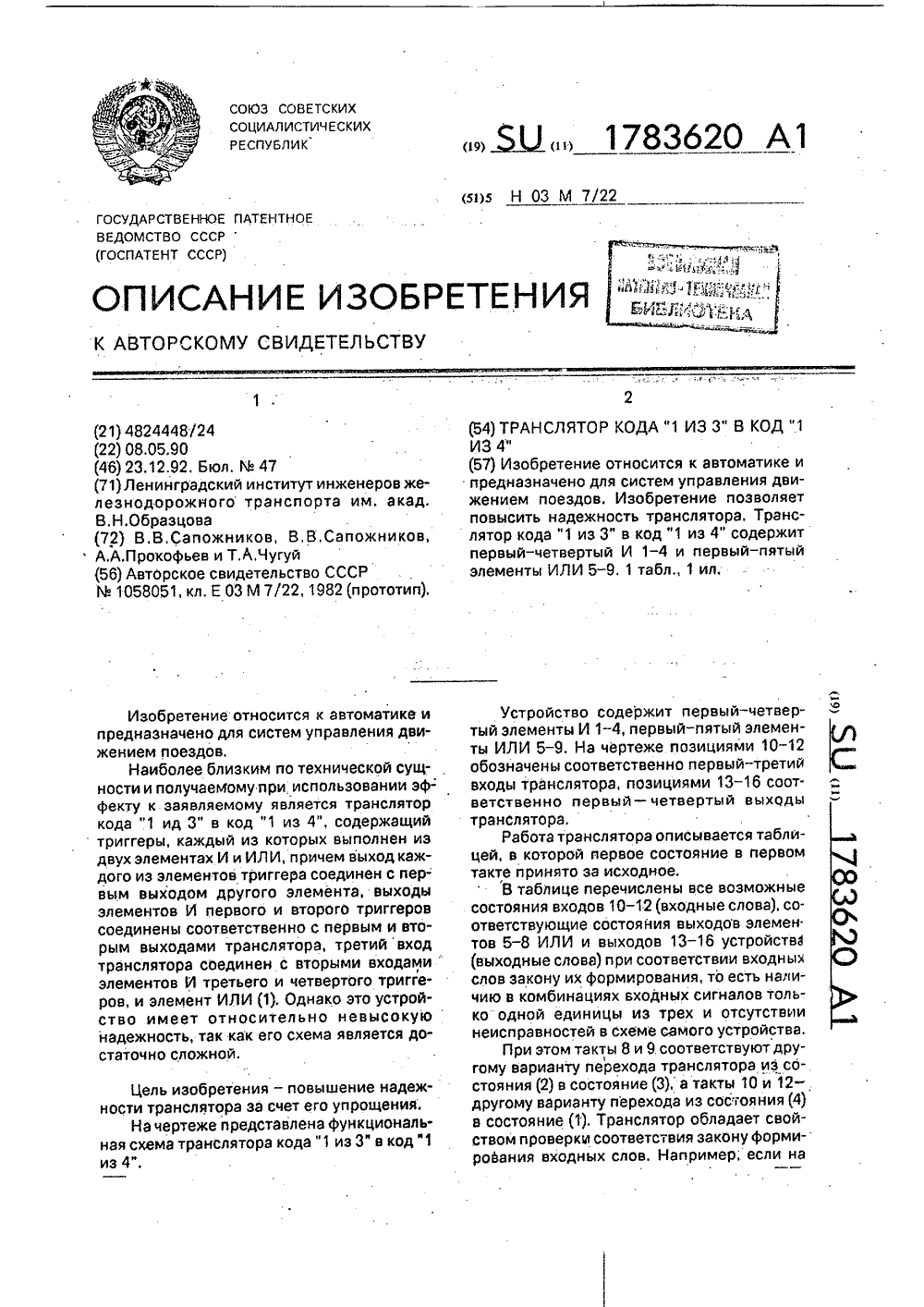

Номер патента: 1783620

Опубликовано: 23.12.1992

Авторы: Прокофьев, Сапожников, Чугуй

МПК: H03M 7/22

Метки: код, кода, транслятор

...выходах 13 - 16 будет сформировано слово "0000" (код "0 из 4"), Если на те же входы будет подано слово "101" (код "2 из 3"), то на выходах транслятора будет сформировано слово "0110" код "2 из 4"). Транслятор обладает также свойством самопроверки, т,е. любая одиночная неисправность его элементов может быть обнаружена по изменению веса выходного слова на одном или нескольких наборах входного кода "1 ид 3". Например, неисправность "константа 0" первого входа транслятора будет зафиксирована в одном из тактов 1, 4 или 7 (см, таблицу), так как в них на выходах 13.16 транслятора будет сформировано слово "0000". Неисправность "константа 1" того же входа будет зафиксирована в тактах 3, 6, 8 или 10, так как в этом случае на выходах транслятора...

Номер патента: 1641614

Опубликовано: 15.04.1991

Авторы: Барвинок, Желтов, Панкратов, Чугуй

МПК: B26D 1/04

Метки: обрезки, припуска, штамп

...плите 1 прижимом 2 фиксируюттолстолистовую заготовку 7, например из 25стеклотекстолита (фиг. 1), Заготовка устанавливается таким образом, что рабочая поверхность прикима совпадает с плоскостьюразделения. С целью обеспечения надежной фиксации заготовки в надлежащем положении механизм прижима развиваетусилие Р, рассчитываемое из условия обеспечения давления по всей площади контакта прижима 2 с поверхностью заготовки 7 впределах 0,5-07, д 8, чтовбольшинстве 35своем обеспечивает создание упругих напряжений по всей толщине заготовки в зонеразделения и гарантирует появление наплоскости заготовки отпечатков от механиз 40 ма прижима. Клиновой нож 5 размещают на расстоянии 0,5 - 0,7 толщины обрабатываемого материала от ножа 3. Величина зазора...

Номер патента: 1608715

Опубликовано: 23.11.1990

Авторы: Чечитко, Чугуй

МПК: G07C 5/10

Метки: подъемно-транспортного, продолжительности, работы, средства, электродвигателя

...третьем выходе формирователя 3 снова формируется нулевой потенциал, которыйпо второму входу элемента И - НЕ 5 запрещает прохождение импульсов на суммирующий "+1" вход реверсивного блока 9 памяти и через элемент НЕ 6 по второму входу элемента И - НЕ 8 разрешает поступление импульсов с выхода управляемого преобразователя 4 частоты импульсов на вычитающий " - 1" вход реверсивного блока 9 памяти. При этом разрешение продолжается до тех пор, пока на 0-выходе триггера 25 сохраняется единичный уровень, действующий на втором выходе элемента И-НЕ 7,Единичное состояние триггера 25 сохраняется до того момента, когда все суммированные ранее импульсы в реверсивном блоке 9 памяти полностью вычтены. При вычитании последнего импульса на всех выходах...

Номер патента: 1416866

Опубликовано: 15.08.1988

Авторы: Вертопрахов, Чугуй

МПК: G01B 21/02

Метки: размеров

...из вариантов реализациимаски приведен на фиг.2, где щелирасположены в шахматном порядке.Транспарант 7 выделяет на маске определенную совокупность (группу) щелей,относящихся к данному типу контроли руемого иэделия (фиг.З).Каждому сечению контролируемогоизделия соответствует своя пара щелей; 17 и 18, 19 и 20, 21 и 22. Расстояние между щелями каждой пары оп ределяется соотношением где Р, - номинальный размер изделия 25 в ь.-м сечении;1, 2М (М - число сечений); Р. = 5 , - П; м - диапазонизмеряемых размеров в ь.-м сечении.Каждая пара щелей сдвинута относительно контура 23 изделия ло направлению его движения на величину причем ь,= О, а сечения пронумерованы в порядке неубывания размеров, 40лей необходимо для разделения...

Номер патента: 1226044

Опубликовано: 23.04.1986

Авторы: Богомолов, Кривенков, Чугуй, Юношев

МПК: G01B 11/08

Метки: изделия, линейных, размеров

...перед объектом, Фурье- объектив, пространственно-частотный полосовой фильтр, проектирующий объектив, вторую диафрагму, фотоприемник и соединенный с ним электрически электронный блок обработки, о т - л и ч а ю щ е е с я тем, что, с целью расширения диапазона измерения линейных размеров, оно снабжено фазовой решеткой, размещенной перед проектирующим объективом, и полевой диафрагмой, устанавливаемой в плоскости изображения объекта между проектирующим объективом и второй диафрагмой, а полевая диаграмма выполнена с размером Ь: ьЭ1226044Изобретение относится к контрольно-измерительной технике и можетбыть использовано для автоматического контроля диаметров .цилиндрических изделий.Целью изобретения является расширение диапазона...

Номер патента: 1185080

Опубликовано: 15.10.1985

Авторы: Богомолов, Вертопрахов, Михляев, Финогенов, Чугуй

МПК: G01B 21/00

Метки: размеров

...изменения размеров в 1 + 1и ;-м сечениях изделия.Световой поток, прошедший транспарант 7, собирается линзой 8 нафотоприемник 9. Сигнал, снимаемыйс него, представляет собой последовательность импульсов. Форма сигнала при контроле одного сечения представляет собой последовательностьчетырех импульсов, первые три из которых являются информативными(фиг. 4 а). В случае контроля трехсеченийФорма сигнала такая, какпоказано на фиг, 4 Е. Импульсы 23,26,27 и 32 относятся к первому сечению; 24, 28, 29 и 33 - к второму;25 30, 31 и 34 - к третьему. Ин1185080 3формативными являются первые девять импульсов (23-31).Рассматривается работа устройства при контроле одного сечения изделия,Сигнал с фотодиода 9 поступает на формирователь 10 входных...

Номер патента: 1125468

Опубликовано: 23.11.1984

Авторы: Михляев, Чугуй

МПК: G01B 9/00

Метки: размерного

...пучка, Лармируемага оптической принци представлен устройства содержит паа черте альная сх Устройс едава 1, апт ия апа ельна установленные лаз 2 фармирава ага световых скую систем го и предме пучка 1 1125468Изобретение относится к контрольно-измерительной технике и можетбить использовано для контроля размеров изделий сложной формы.Известно устройство для контроляразмеров, состоящее из последовательно расположенных и оптическисвязанных лазера, оптической системыформирования освещающего пучкаконтролируемого объекта, объектива 1 Опрямого преобразования Фурье, голографического фильтра, объектива обратного преобразования Фурье и Аотоприемника И ,Наиболее близким к изобретению 15по технической сущности и достигаемому результату является...

Номер патента: 876752

Опубликовано: 30.10.1981

Авторы: Кобеза, Кусов, Кусова, Франценюк, Чугуй

МПК: C21D 9/52

Метки: отжига, распущенных, рулонов

...конечной температуры отжига, т.е. по мере повышения нагрева рулона интенсивность теплопередачи падает и к концу нагрева практически ра на нулю.Наиболее близким к предлагаемому по . технической сущности и достигаемому эффекту является способ отжига распушеннь рулонов, включающий нагрев и охлаждени их путем подачи защитного газа в замкнутый объем рабочего пространства с периодическим изменением направления циркуляции газа на обратное 2.Недостатком известного способа является то, что на данной печи имеет место значительный расход топлива.Цель изобретения - уменьшение расхода топлива.Поставленная цель достигается тем, что в способе отжига распущенных рулон преимущественно в колпаковых печах, включающем нагрев и охлаждение их путем и дачи...

Номер патента: 842402

Опубликовано: 30.06.1981

Авторы: Михляев, Чугуй

МПК: G01B 11/02

Метки: допускового, контроляразмеров

...света разного знака, примы-.кающих с разных сторон к границе эталонного изделия(при НИ=Б 1 п - ).Световое распределение в виде поля допусков модулируется затем фазовой маской 7, которая обеспечиваетслучайный закон изменения фазы свартового распределения по полю на Т(вкачестве Фазовой маски может быть использован обычный диффузный рассеиватель),Расположенная далее полевая диафрагма 8, установленная в плоскостиизображения поля допусков, задерживает световой поток, соотвЕтствующийизображению границ апертур объективов. Кроме того, эта диафрагма можетбыть использована для выделения нужного Фрагмента поля допусков. Следующий далее объектив 9 Формирует в своейзадней фокальной плоскости пространственный спектр эталонндго поля допусков,...

Номер патента: 794522

Опубликовано: 07.01.1981

Авторы: Кудриченко, Сипчук, Соколов, Трещун, Чугуй

МПК: G01P 3/481

Метки: двигатель-тахогене-patop, совмещенный

...ферромагнита (см, фиг. 3) с равномерными обмотками 12, содержащими разное количество винтов, предпочтительно с соотношением при Фср=400500 витков в одной обмотке 12.Обмотки 12 соединены встречно и включены в САР двигателя, содержащую интегрирующий усилитель 13, блок сравнения14, источник опорного сигнала 15 и управляемый регулятор 16.Постоянная времени интегрирования усилителя 13 соответствует необходимому числу коррекций при заданной точности стабилизации скорости и фиксированном моменте инерции системы,Предлагаемый совмещенный двигательтахогенератор работает следующим образом,В силу того, что статор 8 датчика скорости расположен в магнитном поле ротора 2на неподвижном элементе, обеспечиваетсянезависимость вращения ротора 2 в...

Номер патента: 640330

Опубликовано: 30.12.1978

Авторы: Кривенков, Михляев, Твердохлеб, Чугуй

МПК: G06G 9/00

Метки: аналоговое, матриц, оптическое, умножения

...фотоприемник 11. 2 ОУстройство работает следующим образом.Распределение интенсивностей излучения от источника света 1, проходя через конденсорную линзу 2 и диффузный рассеивающий элемент, освещает компенсирующий транспарант 4. Наличие конденсорной линзы 2 перед диффузным рассеивающим элементом 3 приводит к тому, что любая выделенная точка диффузного рассеивающего элемента 3 освещает компенсирующий транспарант 4 практически одинаковым образом, независимо от положения этой точки на диффузном рассеивающем элементе 3. Возникающая при этом неравномерность освещенности в плоскости транспаранта 5 с записью изображения первой матрицы, обусловленная характером диаграмм направленности диффузного рассеивающего элемента 3, устраняется с помощью...

Номер патента: 636669

Опубликовано: 05.12.1978

Авторы: Выдревич, Коробов, Кудриченко, Смирнов, Чугуй

МПК: G11B 5/48

Метки: головок, магнитных, перемещений

...поворотных качалоки установленные на элементах пере.мещения посредством валов 2. Призмообраз- цце поворотные качалки размещены между элемен Гами перемен(ения, Выполненными 13 Виде станаОВ 3 в , расноло)кенных один ВнутЕ)( друг)го с Возможностью Относитьловок. Кроме того, упрощается управление устройством для перемещения магннтных головок н повышается надежность работы 3устройства. формила изобретения Устройство для перемещения магнитныхголовок, содержащее промежуточные элементы управления, установленные на элементах перемещения, подпружиненный держатель магннтных головок, прнводные механизмы н рычаги, отличающееся тем, что, ецелью уменьшения габаритов устройства,промежуточные элементы управления выпол 3 невы в виде...

Номер патента: 608804

Опубликовано: 30.05.1978

Авторы: Ельчиц, Пичко, Чугуй

МПК: C07G 7/02

Метки: иммобилизованных, препаратов, ферментных

...частицы подсушиваются и погружаются в охлажденный (О - 2 С) раствор пленкообразователя - 1% ацетилцеллюлозы в смеси ацетона и этанола, и высушиваются теплым воздухом. Операцию покрытия пленкой повторяют дважды и окончательно подсушивают частицы током теплого воздуха.П р и м е р 1, В качестве препарата фермента использован препрат р-галактозидазы, в качестве субстрата - лактоза. Активность препарата по лактозе составляет 150 - 200 ед./г.За единицу активности принято количество фермента, которое катализирует гидролиз 1 мкмоля субстрата за 1 мин при рН 4,2 и 30 С.Для обкатки частиц носителя используют 50 мл водной смеси следующего состава, %:Р-Галактозидаза 1,0Лактоза 1,0 Крахмал 1,0 Аэросил 0,5 Кар боксиметилцеллюлоза 0,5Нанесение смеси...

Номер патента: 588548

Опубликовано: 15.01.1978

Авторы: Михляев, Твердохлеб, Чугуй

МПК: G06G 9/00

Метки: матриц, оптическое, умножения

...распределений в выходных плоскостях линза-растровых звеньев (в задних фокальных плоскостях объективов 7) происходит в результате операции усреднения, реализуемой в процессе совмещения в этих плоскостях элементарных потоков, проходящих через линзы растров. В силу равномерности освещения растра 5, последний формирует в плоскости растра 6 дискретное изображение источника света 1 с одинаковой интенсивностью элементов, Существенно, что равномерность освещения транспаранта 21 и равномерность дискретного изображения источника света 1 в устройстве достигаются без потерь светового потока, захватываемого колли мирующим объективом 4 (конденсором). Световыепотоки от каждого элемента дискретного изображения источника света 1 модулируются далее...

Номер патента: 471512

Опубликовано: 25.05.1975

Авторы: Крысин, Чугуй, Щербаков

МПК: G01F 23/10

Метки: жидкости, измеритель, уровня

...предлагаемого устройства. Измеритель уровня жидкости сод порный бак 1, электроуправляемый клапан 2, концентрирующий нако цифровой измеритель 4 временного и выполненный, например, из послед соединенных триггера 5, электронно б, мультивибратора 7 и счетчика 8.Устройство работает следующим о В предлагаемом измерителе и принцип измерения времени движе ной струи или другой электропрово кости, истекающей под избыточным и постоянным давлением из напорного бака 1 через концентрирующий наконечник 3 с момента открывания запорного электроуправляемого клапана 2 до момента достижения жидкостью объекта, расстояние до которого измеряется. При этом объект должен быть соединен с общей шиной (заземлен), так как по достижении объекта струя жидкости...

Номер патента: 456282

Опубликовано: 05.01.1975

Авторы: Потатуркин, Твердохлеб, Чугуй

МПК: G06K 9/08

Метки: образов, распознавания

...представлен вариант устройства, реализующего предложенный способ. Устройство содержит некогерентный источник овета 1, транспарант 2 с силуэтным изображением одномерной составляющей функции разложения по оси Х, сферический 3 и ци 5 линдрический 4 объективы, транспарант с распознаваемым изображением 5, сферический 6 и цилиндрический 7 объективы, транспарант с силуэтным изображением одномерной составляющей функции разложения по оси У 8 и 10 фотоприемник 9.Прн некогерентном освещении сферическийобъектив 3 в совокупности с цилиндрическим объективом 4 осуществляет по оси Х проектирование светового потока, модулированного 15 транспарантом 2 в плоскость 5, а по оси У -дефокусировку. В результате силуэтное изображение одномерной составляющей...

Номер патента: 409117

Опубликовано: 01.01.1973

Авторы: Вител, Крысий, Сошко, Чугуй, Щербаков

МПК: G01N 15/00

Метки: горной, гранулометрического, массы, состава

...прочерчиванию электронным лучом отдельной частицы. Импульсы, соответствующие первому и последнему прочерчиваниям каждой частицы, разнесены во времени пропорционально линейному размеру. частицы. Порог срабатывания спусковых устройств выбирают так, чтобы исключить влияние неравномерности освещенности поверхности частиц на достоверность результатов.Импульсы, сформированные спусковыми устройствами, поступают в схему 6 антисовпадений, состоящую из трансформатора 31 и электронных ключей на транзисторах 32, 33 и 34, 35, Схема антисовпадений исключает появление сигнала на обоих выходах одновременно при прочерчивании электронным лучом передающей трубки участков с одинаковой освещенностью. Импульс, соответствующий первому прочерчиванию частицы,...

Номер патента: 393610

Опубликовано: 01.01.1973

Авторы: Вител, Крючков, Цыганов, Чугуй, Щербаков

МПК: B60P 5/00, G01G 21/24, G01G 7/00 ...

Метки: 393610

...погрешностей взвешивания, возникающих из-за негоризонтальной установки автомобиля при загрузке, загрязнения кузова (налипания и намерзания горной массы в осенне-зимний период), 15 изменения первоначального положения поршней пневмогидроцилиндров использован принцип предварительного запоминания уровня сигнала погрешности и последующего его исключения из общего результата измерения.20 Этот процесс, подготовка устройства к взвешиванию и взвешивание происходят автоматически. На выход устройства поступает электрический сигнал, пропорциональный по величине значению чистого веса загруженного в 25 кузов материала. Датчики веса установлены параллельнокаждой рессоре или пневмогидроцилиндру, Их выходные сигналы суммируясь, поступают 0 на...

Номер патента: 332474

Опубликовано: 01.01.1972

Авторы: Воскобойник, Нежевенко, Твердохлеб, Чугуй

МПК: G06E 3/00, G06G 7/19

Метки: _пдтейтнп, всесою

...по закону соз а,При сравнении одного из эталонных изображений с отличающимся по масштабу предъявляемым изображением опорный пучок перекрывается шторкой 1, а рамка с диапозитивом 4 приводится во вращение двигателем. Фотоприемник в этом случае воспринимает световой . сигнал, соответствующий значению функции взаимной корреляции изображений при их нулевом сдвиге, При некотором угле поворота рамки масштабы сравниваемых изображений совпадают, и напряжение на выходе фотоприемника 11 принимает максимальное. значение. Это значение напряжения фиксируется с помощью пикового детектора и измеряется аналого-цифровым преобразователем.Изображения сравниваются в пределах рабочего хода рамки 4, начало и конец которого определяется двумя синхроимпульсами....

Номер патента: 326622

Опубликовано: 01.01.1972

Авторы: Крысин, Крючков, Чугуй, Щербаков

МПК: G08G 1/087

Метки: автоматической, автосамосвалов, блокировки, движения

...выпрямляется и подается на спусковое СУ, Устройсгво электромеханической блокировки УЗМБ управляется напряжением сигналов спускового устройства и индуктивного датчика Д коптроля положения кузова автосамосвала. Усилитель У служит для усиления напряжения датчика Д.Выпрямленное диодом Д, напряжение тахо генератора ТГ управляет работой триггераШмптта (транзисторы Т, и Та). При движении автосамосвала транзистор Тг закрыт, транзистор Т, открыт. Напряжение, поступающее с датчика Д, выпрямляется диодом Де.10 Электромагнит ЗМ электромеханической блокировки и ограничения скорости движения автосамосвала с поднятым кузовом включен и коллекторпую цепь транзистора Т,. При опу- щенном кузове сопротивление индуктивного 15 датчика 1, велико, и почти все...

Номер патента: 89190

Опубликовано: 01.01.1950

Автор: Чугуй

МПК: E21B 23/00

Метки: аппарат, бурильными, инструментов, отворачивания, правыми, скважине, трубами

...15 С 53 13 И- ,113,РС 31 РОЧЫВ(ЧИЯ 51 ЖИКОСГГЬ ЧС. рез клапан 14 1 ыког 3 из П,1333,р.1).,ОПС 1 (ГЖИ)1:1 Т с1 ИТЫ, ПО. (. 1(.,( Ь ( О, 5.Г). ( с 31 Л )сЕ С)Т)СРГГЫМИ РСОЯ(И 330.(П 3)13 СТС 51.БИ,(ИИ,(1 С 131( ОГ 1 СЫ)с 1)О 0 Л 3- Пс 1 Рс 1 с 1 .;Л)сК 3 СР 3)(.ТС 5С)1, и (с 3 с)51 С 1 сСЛЖ 1 фрИКПИ 1 ИЫГ Ы)- Н) С 6, КОТ(ЫЙ рс 1 ЗГ 5 ИГс 1, рИКЦИОИП,С СОЛС Сс .7 )С 1 .С 1)И( Цс ,ШИИГЬКИ )Сс рЛЗЛБЯктея 3 фИКС- РОТ И ОГ(Ж(.И И(3 и Г 13 О Л 3,Лпс)с( )10)КСТ бЬТЬ 13 ЫПОГИ 31 ЯК)КС (.ИС (. ОПИ Всс 3",)3 ИСИ(С) особИ пост ь К 010 роо 3 лк, иоч с 1 с тся Б 3 О.с, ЧТО СРСС:1 Я Г 1 РясОГО ВРся 1:1 ИИ 51 Ис 1 1(Бос )ро 3 ЗЕ)од 1 ТС 51 бг 31 О;ШРЯ ИРИ)3( КЦИК ИффСРСНЦИсЛно О РС т) К 10 Рс 9Предмет изобретения.СПИ с 1 Рс 3;Г 53 ОВС)РЯЧ Вс 1 1 И...

Номер патента: 70525

Опубликовано: 01.01.1948

Автор: Чугуй

МПК: B61C 15/10, B61C 17/00

Метки: автоматический, паровозной, песочницы, привод

...его влево, приводя этим в действие привод 75 песочницы Уб. Автоматическии пр есочницы для предо ования ведущих ко щий в сеое пневма ютор, отличаю ивод паро твращени лес, закл тический щийс я знои бок- чаю- ервотем, 141 Автомятический прив4 ноября 1946 года в Министе Изобретение касается устройства автоматического привода паровозной песочницы, предназначенного для предотвращения боксования ведущих колес паровоза при трогании с места и при движении. Согласно изобретению воздухораспределитель сервомотора, приводящего в действие песочницу, снабжен золотником, находящимся под воздействием направленного в одну сторону давления пара в конусе паровоза и направленного в противоположную сторону давления пружины.На чертеже изображена схема...

Номер патента: 70524

Опубликовано: 01.01.1948

Автор: Чугуй

МПК: B61C 15/10, B61C 17/00

Метки: автоматический, локомотивной, песочницы, привод

...один от сцепной, а другой от бегунковой оси локомотива.На чертеже изображена часть схемы автоматического привода песочницы согласно изобретению. Центробежные регуляторы 7 и 2 приводятся один от сцепной, а другой от бегунковой оси. Муфты 3 регуляторов сочленены тягами 4 и шатунами 5 с серьгой б, шарнирно связанной со штоком 77 золотника 72, Последний помещен в корпусе 7, имеющем отверстия 8, 9 и 70, Отверстие 8 - атмосферное, отверстие г 7 сообщено с цилиндром сервомотора, а отверстие 70 - с источником сжатого воздуха.На чертеже показано положение частей привода во время боксования, когда скорость регулятора 7, связанного со сцепной осью, значительно превышает скорость регулятора 2, связанного с бегунковой осью. В этом положении...
