“транслятор кода “1 из 3″ в код “1 из 4″

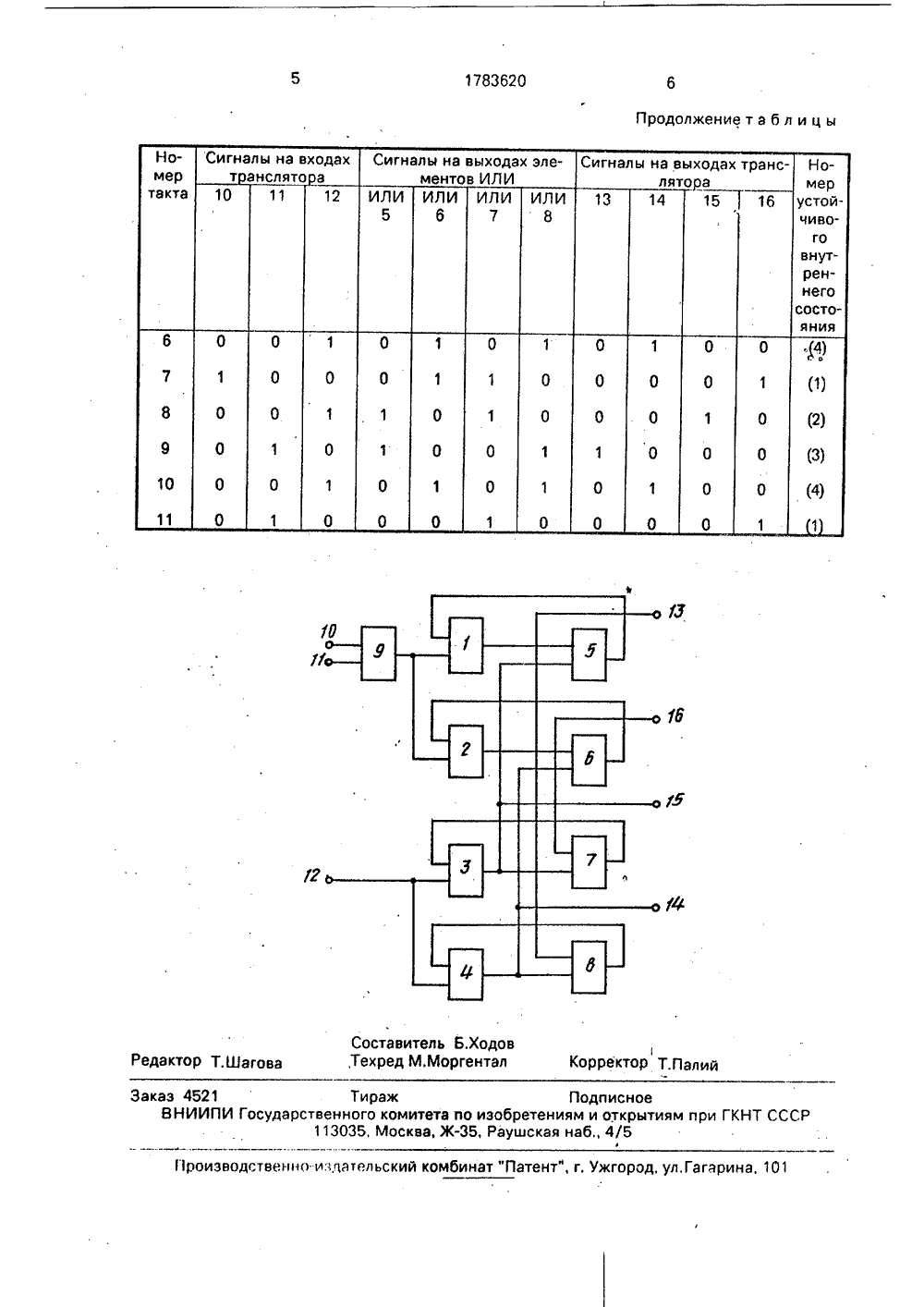

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 19)(57) Изобретение о предназначено дл жением поездов. повысить надежно лятор кода "1 из 3 первый-четвертый элементы ИЛИ 5 - 9 и и- ет нженеров же а им, акад нс- ит Сапожников ССР2 (прототи Цель изобретения ности транслятора за На чертеже предс ная схема транслятор из 4", ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(56) Авторское свидетельствоМ 1058051, кл. Е 03 М 7/22, 1 Изобретение относится к автоматике и предназначено для систем управления движением поездов.Наиболее близким по технической сущности и получаемому при, использовании эф- фекту к заявляемому является транслятор кода "1 ид 3" в код "1 из 4", содержащий триггеры, каждый из которых выполнен из двух элементах И и ИЛИ, причем выходкаждого из элементов триггера соединен с первым выходом другого элемента, выходы элементов И первого и второго триггеров соединены соответственно с первым и вторым выходами транслятора, третий вход транслятора соединен с вторыми входами- элементов И третьего и четвертого триггеров, и элемент ИЛИ (1), Однако это устройство имеет относительно невысокую надежность, так как его схема является достаточно сложной, - повышение надежсчет его упрощения. авлена функциональкода "1 из 3" в код "1 тносится к автоматик систем управления д Изобретение позволя сть транслятора. Тра в код "1 из 4" содерж И 1-4 и первый-пят , 1 табл 1 ил,Устройство содержит первый-четвертый элементы И 1 - 4, первый-пятый элементы ИЛИ 5 - 9. На чертеже позициями 10-12 обозначены соответственно первый-третий входы транслятора, позициями 13-16 соот.ветственно первый - четвертый выхОды транслятораРабота транслятора описывается таблицей, в которой первое состояние в первом такте принято за исходное.В таблице перечислены все возможныесостояния входов 10 - 12 (входные слова), соответствующие состояния выходов элемен тов 5 - 8 ИЛИ и выходов 13 - 16 устройств (выходные слова) при соответствии входных слов закону их формирования, то есть наличию в комбинациях входных сигналов только одной единицы из трех и отсутствии неисправностей в схеме самого устройства.При этом такты 8 и 9. соответствуют другому варианту перехода транслятора из состояния (2) в состояние (3), а такты 10 и 12- другому варианту перехода из состояния (4) в состояние (1), Транслятор обладает свойством проверки соответствия закону формирования входных слов. Например, если навходы 1012 транслятора поступит слово "000" (код "0 из 3"), то на его выходах 13 - 16 будет сформировано слово "0000" (код "0 из 4"), Если на те же входы будет подано слово "101" (код "2 из 3"), то на выходах транслятора будет сформировано слово "0110" код "2 из 4"). Транслятор обладает также свойством самопроверки, т,е. любая одиночная неисправность его элементов может быть обнаружена по изменению веса выходного слова на одном или нескольких наборах входного кода "1 ид 3". Например, неисправность "константа 0" первого входа транслятора будет зафиксирована в одном из тактов 1, 4 или 7 (см, таблицу), так как в них на выходах 13.16 транслятора будет сформировано слово "0000". Неисправность "константа 1" того же входа будет зафиксирована в тактах 3, 6, 8 или 10, так как в этом случае на выходах транслятора будут наблюдаться слова, содержащие две единицы из четырех. Неисправность "константа 0" второго входа элемента 1 И транслятора будет обнаружена в любом из тактов 4, 5 или 9, так как в этом случае на выходах устройства будет формироваться слово "0000". Неисправность "константа 1" того же входа элемента 1 И может быть зафиксирована в 3, 6, 8 или 10 тактах, так как на выходах 1316 транслятора будут формироваться слова, не принадлежащие множеству слов кода "1 из 4", Неисправность "константа 0" выхода элемента 1 И будет зафиксирована в одном из тактов 4, 5 или 9, так как этом случае на выходах транслятора будет формироваться слово 0000", Неисправность "константа 1" выхода того же элемента может быть зафиксирована на одном из наборов 1, 2, 3, 6, 7, 8, 10 или 11, так как в этом случае на выходах транслятора будет сформировано слово, не принадлежащее множеству слов кода "1 из 4".5Формула изобретения Транслятор кода "1 из 3" в код "1 из 4",содержащий элементы И и элементы ИЛИ, выходь первого, второго, третьего и четвер того элементов И соединены с первыми входами одноименных элементов ИЛИ, выходы которых соединены с первыми входами одноименных элементов И, второй вход первого элемента И объединен с вторым 15 входом второго элемента И, второй входтретьего элемента И объединен с вторым входом четвертого элемента И, выходы первого и четвертого элементов И является соответственно первым и вторым выходами 20 транслятора, о т л и ч а ю щ и й с я тем, что,с целью повышения надежности транслятора за счет его упрощения, выход пятого элемента ИЛИ подключен к второму входу первого элемента И, второй вход первого 25 элемента ИЛИ подключен к выходу третьегоэлемента И и является третьим выходом транслятора, второй вход второго элемента ИЛИ подключен к выходу четвертого элемента И, второй вход третьего элемента 30 ИЛИ подключен к выходу второго элементаИ и является четвертым выходом транслятора, второй вход четвертого элемента ИЛИ подключен к выходу первого элемента И, первый и второй входы пятого элемента 35 ИЛИ являются соответственно первым ивторым входами транслятора, второй вход третьего элемента И является третьим входом транслятора.1783620 Продолжение т а б л и ц ы ак аго аз 4521 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб 4/54 ственно-издательский комбинат "Патент", г. Ужгород. ул,Гагарина, 1 О 1 Грои Соста ,Тех ре ель Б,Ходов
