Буров

Номер патента: 1837154

Опубликовано: 30.08.1993

Авторы: Буров, Дмитриев

МПК: G01B 7/30

Метки: двухкоординатный, перемещений, угловых

...обеспечивает перекрытие пластиной 6 половин поверхности катушек 13-16. Пластина 4 ориентирована25 скосами 7 идентично пластине 6 и за счеттого, что имеет размер между скосами меньше, чем у пластины 6, на величину диаметракатушек индуктивности 13-16, в исходномсостоянии не перекрывает поверхность каЗО тушек 13-16,При питании катушек 13-16 от блока 23электроники переменным напряжением внижней пластине 6 экрана 3 наводятся вихревые токи, которые создают магнитное по 35 ле, параметры которого определяютсяположением пластины 6 относительно катушек 13-16 индуктивности. Магнитное полевихревых токов воздействует на катушки13-16 индуктивности, вызывая уменьшение40 величины первоначального напряжения навеличину вносимого экраном 3...

Номер патента: 1837134

Опубликовано: 30.08.1993

Авторы: Буров, Клубничкин, Шин

МПК: F17D 1/00

Метки: газопровода, жидкости, удаления

...суммарная площадь этих участковравна площади основного газопровода, за:тем участки 2 соединяются между собой в,участки 3 газопровода, которые переходят вгосновной газопровод 4,При снижении давления происходит вы:падение влаги в газопроводе, а также выносжидкости из скважины, которая, накапливаясь, сужает рабочие пространства газопро;:вода, происходит увеличение потерь:давления. Особенно большое увеличениеколичества влаги происходит перед восхо- .дящими участками газопровода. Таким образом, для предотвращения жидкостных пробок в газопроводе необходимо ее непрерывное удаление или равномерное транспортирование в виде капель в потоке газа.Работа устройства осуществляется сле- Б дующим образом. Газовый поток, движущийся вместе с жидкостью...

Номер патента: 1819761

Опубликовано: 07.06.1993

Автор: Буров

МПК: B27B 5/00

Метки: групповой, книга, лесоматериалов, открытая, раскряжевки

...1 в положение И посредством гидроцилиндров 7 и 8. При этом происходит раскряжевка хлыстов, расположенных в зоне установки дисковых пил, на которые опу скаются наклонные площадки.После установки наклонных площадок вположении 1 часть хлыстов будет раскряжевана на сортименты, Затем посредством гидроцилиндра 10 осуществляется подъем 40 шарнира 5, соединяющего наклонные площадки, в атом слу эе площадки 3 и 4 будут наклоняться на угол а 2 относительно горизонта и отпиленные сортименты 17 скатываться на продольные выносные конвейеры 45 11 и 12. Наклонные площадки 3 и 4 приподъеме шарнира 5 доходят до упоров 9, которые ограничивают опускание соответствующих частей площадок (положение П 1).При дальнейшем подъеме шарнира 5 значе ние угла а 2...

Номер патента: 1818320

Опубликовано: 30.05.1993

Авторы: Буров, Губенко, Михневич, Петров, Субботин, Сучков, Тартасюк, Яценко

МПК: C04B 35/14

Метки: масса, набивная, огнеупорная

...6 - 10 мин. Затем, как обычно, готовую огнеупорную массу засыпают между шаблоном и арматурным слоем литейного ковша, одновременно проводя уплотнение при помощи пневмотрамбовки. После уп3 1818320лотнения массы и удаления шаблона изготовленную футеровку сушат при помощи газовой горелки в течение 1 ч. При этомтемпература на поверхности рабочего слояне превышает 250 - 300 С, а температура ко-.жуха ковша составляет 60-70 С в конце цикла сушки. Для приема жидкого металлавысушенный ковш подогревают газовой горелкой до температуры поверхности рабочего слоя футеровки 700-800 С,Для экспериментальной проверки былиприготовлены известные и предлагаемыеогнеупорные массысоставы которых приведены в табл. 1, а их свойства - в табл, 2.Как видно...

Номер патента: 1813947

Опубликовано: 07.05.1993

Авторы: Бурмистров, Буров, Воробьев, Федоров

МПК: F16J 15/08

Метки: разъемного, соединения, узел, уплотнения

...уплотняемых деталей и имеющих в сечении форму равнобедренного треугольника, Уплотнитель выполнен в виде двух тонкостенных упругих металлических колец разной высоты и диаметров, взаимодействующих между собой по торцовым участкам и с поверхностями канавки, Кольцо большего диаметра выполнено меньшей высоты, 1 ил,При затяге соединения происходит пластическая деформация кольца 3 по поверхностям канавок 5 до упора и врезанияторцов кольца в вершины канавок. Придальнейшем затяге происходит пластическая деформация кольца 4 по поверхностямканавок 5 до упора в основное уплотнительное кольцо 3, котррое работает, при этом,как 2 самостоятельные конические прокладки, а кольцо 4 поджимает его к поверхности Оканавки, что повышает надежность и...

Номер патента: 1813368

Опубликовано: 07.05.1993

Авторы: Буров, Любчинский

МПК: A01G 23/08

Метки: лесозаготовительная

...ножами 11 и пильнымаппаратом(положение В на фиг, 2), В этом случае дерево 14 своей вершиной опирается на землю и опорная стойка 5, передав функцию опоры вершине дерева, используется 35 по другому назначению, т. е. служит дляудержания комля дерева, Обрезка сучьев осуществляется при выдвижении манипулятора, комель удерживается комлевым захватом 7, а захватно-срезающее устройство 10 40 с сучкорезными ноками 11 перемещаетсяпо стволу дерева в направлении вершины (положение 1 У на фиг. 2).Возможны два варианта обрезки сучьев:45 сучья с тонкомерных деревьев могутсрезаться за один проход со всей поверхности ствола; в этом случае срезанные сучья равномерно разбрасываются на лесосеке;сучья срезаются при перемещении за хватно-срезающего...

Номер патента: 1810734

Опубликовано: 23.04.1993

Авторы: Буров, Бушуев, Гордеев, Сердюкова

МПК: F42C 15/24

Метки: механизм, предохранительно-исполнительный

...в нижнее положение. Из-за наличия сил демпфирования, возникающих приистечении воздуха через зазор между колпачком 6 и втулкой штока 5, колпачок 6 неуслевает опуститься на расстояние, необходимое для выкатывания шариков 7. После окончания действия перегрузки инерцион-ное тело 2 под действием пружины 8 перемещается вверх, Перемещению его до упоров в корпусе 1 препятствуют невыкатившиеся шарики 7, лежащие на отгибах колпачка 6, поэтому отверстия в инерционном теле не совпадают с отверстиями в штоке 3 и шарики 11 не могут выкатиться, обеспечивая надежное стопорение ударника 9.При пуске и на полете, При действии осевой перегрузки инерционное тело 2 вследствие того, что стопорящие шарики 11 установлены с гарантированным выступанием...

Номер патента: 1810464

Опубликовано: 23.04.1993

Авторы: Будин, Буров, Макаров, Назаров, Соколов, Стеклянов

МПК: E21B 10/16

Метки: долото, одношарошечное

...использовано в нефтегазодобывающей и горной промышленности при бурении скважин.Целью изобретения является повышение эффективности работы долота за счет улучшения очистки поверхности забоя скважины.На чертеже представлена схема одношарошечного долота.Одоношарошечное долото состоит из корпуса 1, лапы 2 с цапфой 3, В корпусе 1 выполнен наклонный промывочный канал 4. На цэпфе 3 при помощи подшипников 5 размещена ступенчатая шарошка 6, в форме концентрических сферических поясов. Нижние венцы каждого пояса вооружены твердосплавными зубьями 7, над которыми выполнены венцы 8 в форме диска,Работает долото следующим образом, При вращении корпуса 1 долота вокруг своей оси шарошка 6, вращаясь одновременно и вокруг своей оси, взаимодействует с...

Номер патента: 1809301

Опубликовано: 15.04.1993

Авторы: Буров, Ильин

МПК: G01B 21/00

Метки: интерполирования, интерференционных, сигналов

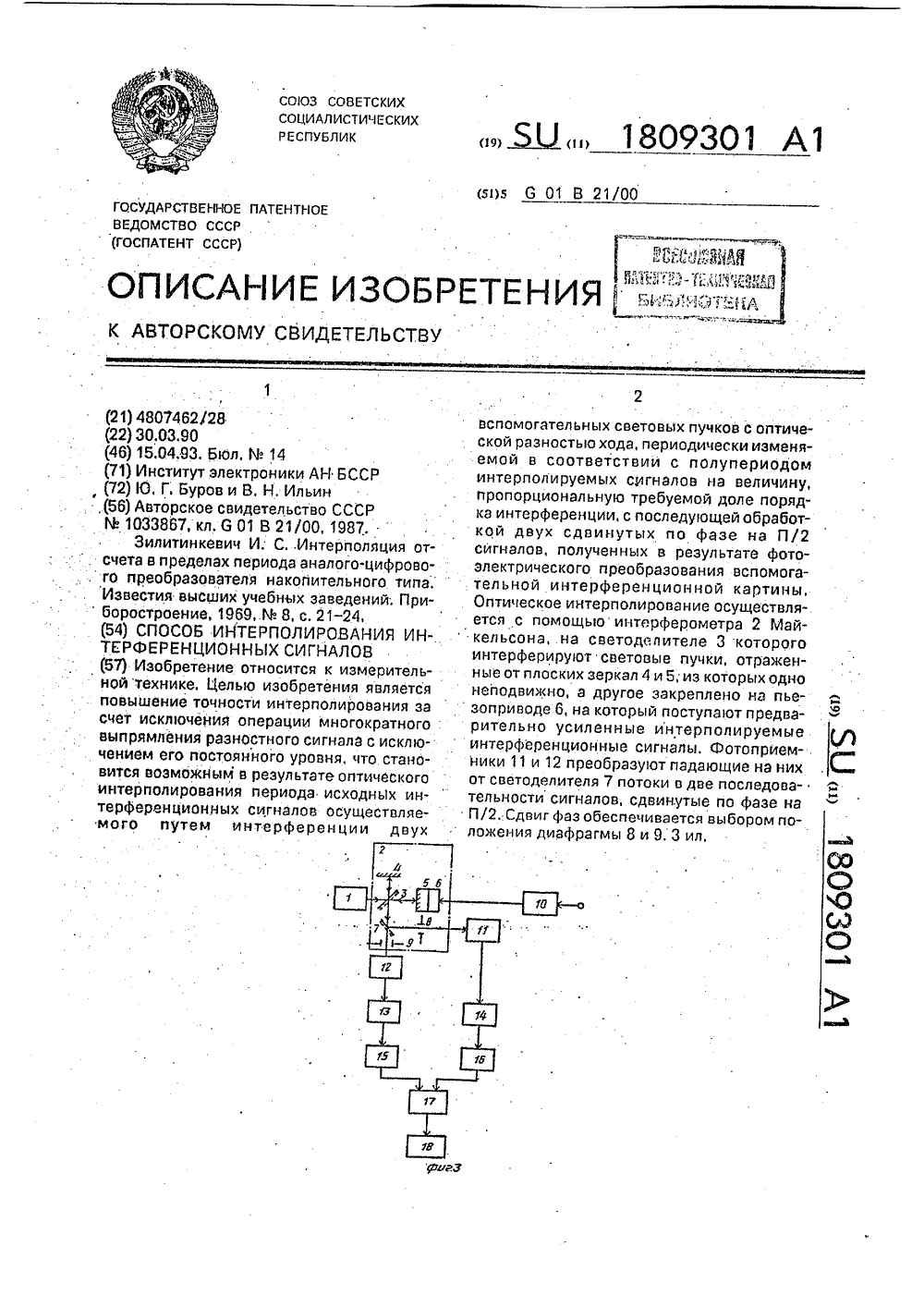

...равный нулю), ческого интерференционного сигнала (1-0 45 Формируют по результату предыдущей на временных диаграммах Фиг, 1 и 2) раз- операции последовательность 07 прямо- ность хода интерферирующих вспомога- угольных импульсов, период следования тельных световых пучков равна нулю. В которых характеризует долю б порядка интечение времени, равного половине перио- терференнии. Период импульсов 07 в обда Т интерференционных сигналов 01, раз щем случае а 2 М -раз (в - число уровней ность хода увеличивают от нуля до ЗА/4 для квантования) меньше периода Т исходных случая, представленного на Фиг. 1; идоАдля интерференционных сигналов 01, поэтому случаяпредставленного на Фиг, 2. Форми- доля порядка интерференции определяется руемые при...

Номер патента: 1809287

Опубликовано: 15.04.1993

Авторы: Буров, Бушуев, Гордеев, Сердюкова

МПК: F42C 9/00

Метки: дистанционное, преимущественно, противоградовым, ракетам

...Составитель В;БуровТехред М.Моргентал Корректор ИМуска Редактор Заказ 1279 ТиражПодписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к средствам воздействия на облака и может быть использовано в качестве дистанционного устройства к противоградовым ракетам.Целью изобретения является повыше ние безопасности применения путем обеспечения проверяемости изделия в процессе производства и эксплуатации.На чертеже представлено дистанционное устройство. 10Устройство содержит корпус 1, в котором размещены предохранительно-исполнительный механизм, включающий шток 2 с жестко...

Номер патента: 1809052

Опубликовано: 15.04.1993

Авторы: Буров, Егоров, Иванов, Колпакова, Новик

МПК: E21C 39/00

Метки: горных, динамическому, оценки, пород, разрушению, склонности

...энергий излучения при разрушениигорных пород. позволяет с высокой точностью и уменьшенной трудоемкостью оценивать склонность горных пород кдинамическому разрушению независимо отформы образца,По разрушению образца, снимают нагрузку 7 и вынимают образец из обкладок предшествующим периодом нагружения и имеют максимальные значения, что отображается на экране осциллографа 6. После разрушения образца амплитуды электромагнитной эмиссии 1 резко уменьшаются вплоть до нуля. Пачка импульсов электромагнитной эмиссии, ограниченная слева ветвью с резко возросшей амплитудой, а справа - ветвью с уменьшающейся до нуля амплитудой эмиссии, характеризует энергию электромагнитного излучения, происходящего при образовании магистральной трещины резрушения...

Номер патента: 1808784

Опубликовано: 15.04.1993

Авторы: Буров, Мировщиков, Пертен

МПК: B65G 13/00, B65G 17/00

Метки: вертикальная, грузов, конвейерная, штучных

...тяговые цепи 4 внешнегои внутреннего контура, грузонесущие платформы 5 с опорными роликами 6 односто- "0роннего вращения и упорами 7,приемно-подающие роликовые конвейеры 8на конечных уровнях и подающие роликовые конвейеры 9 со стыкующей секцией 10на промежуточных уровнях. Привод подающего роликового конвейера 9 включает толкатель 11 и цепную передачу 12, астыкующая секция 10 снабжена противовесом 13. Передняя перекладина 14 грузоне- .сущей платформы 5 выполнена с вырезом и 20снабжена двумя опорными роликами 15.Вертикальная конвейерная система дляштучных грузов работает следующим образом. Грузонесущие платформы 5 движутся .по трассе посредством тяговых цепей 4. Загрузка груэонесущих платформ 5 на конечном уровне происходит в движении,...

Номер патента: 1806789

Опубликовано: 07.04.1993

Автор: Буров

МПК: A61B 17/56, A61F 2/56

Метки: протезом, руки

...1, регули- Предложенное устройство может бытьруемый посредством застежки, например, "0 использовано при различных уровнях ампутипа "Велкро"; К бандажу 1 присоединена . таций и вычленения,разветвленная тяга, прикрепленная к немуТехнико-зкономическая эффективностьпервой 2 и второй 3 ветвями Третья ветвь 4 предлагаемого устройства усматривается в. тяги присоединена, например к поясу 5 ин- обеспечении возможности управления провалида. В ветвях 2,3 и 4 тяги установлены, "5 тезами рук после вычленения ключицы исоответственно датчики 6, 7 и 8, реагирую- . лопатки, в возможности работы одним прощие на них натяжение, Взависимости от . тезом с двумя активными (приводными)условий использования в устройстве могут шарнирами без дополнительных...

Номер патента: 1803850

Опубликовано: 23.03.1993

Авторы: Буров, Красинский

МПК: G01N 27/90

Метки: вихретоковое

...11. С выхода генератора 1 сигнал поступает на формирователь 2 и через усилитель мощности 3 на возбуждающую катушку 5 вихре- токового преобразователя 4, С второго 5 10 15 20 25 30 35 40 45 50 55 на фазовращатель 14, управляемый цифровым контроллером с помощью включенных последовательно первого регистра 12 и цифроаналогового преобразователя 13. С фазовращателя 14 сигнал поступает на второй вход детектора 9. На первый вход синхронного детектора поступает усиленный сигнал с измерительной катушки 6, Второй усилитель 8 управляется цифровым контроллером через второй регистр 15, С выхода синхронного детектора 9 через аналогоцифровой преобразователь 10 сигнал поступает на цифровой контроллер, а затем после обработки на блок 23 вывода...

Номер патента: 1803722

Опубликовано: 23.03.1993

Авторы: Буров, Дмитриев

МПК: G01B 7/30

Метки: двухкоординатный, перемещений, угловых

...8 и 9, 10 и 11, 12 и 13, 14 и 15 индуктивности равны нулю. При наклоне управляющего стержня 3 от центрального положения по углу а или Р сердечники 20 с наконечником 21 под воздействием пружин 27 начнут перемещаться вслед за торцевой поверхностью стержня 3, В результате этого расстояния от центров катушек 8, 9, 10, 11, 12, 13, 14, 15 до краев элементов 23, 24, 25, 26 будут изменяться в противоположные стороны, что приводит к появлению сигналов О 1, 01, 0,1 2, Ор 2, соответственно пропорциональным этйм углам, Пары катушек 8, 9 и 12, 13 индуктивности с соответствующими элементами 32 и 25 предназначены для формирования сигналов О 1 и О, 2, соответственно обеспечивая двухкратное резервирование.Катушки 10, 11 и 14, 15 индуктивности с...

Номер патента: 1801483

Опубликовано: 15.03.1993

Авторы: Буров, Вдовина, Гурбанов, Ковалев, Мазанова, Плешаков, Снегоцкий

МПК: A61K 31/505

Метки: гипертензивным, действием, композиция, обладающая

...оценки влияния композиций эфедрина и корбутана на кардио- и гемодинами- . ку использовался комплексный подход с применением методов термодилюции, электромагнитной флуометрии и регистрации сократительной активности миокарда, изучения системного артерйального давления у наркотизированных и ненаркотизированных животных.Оценивали следующие показатели кардио- и гемодинамики: частоту сердечных сокращений (ЧСС), системное артериальноеСост Соотного е н н е компо. нентов (весовЗ рез 30 мин после введение 5 мг кг орбугзн /аналог/+4.1 , .4.9 наркотизировзнных кошкОбозн аопыты сах; б)опыты н взннык когпкзк: в опыты огизи аокптгмированны давление (САД), ударный объем (УО), минутный объем крови (МОК), общее периферическое сопротивление . (ОПС),...

Номер патента: 1800485

Опубликовано: 07.03.1993

Авторы: Буров, Пиганов, Шопин, Ястребов

МПК: H01C 17/22

Метки: подгонки, резисторов, толстопленочных

...напряжение. Измеритель 3 сопротивления, формирующий напряжение, пропорциональное величине сопротивления, может быть реализован на базе мостовой схемы или готового цифрового измерителя сопротивления,В блоке 2 сравнения, реализованном на базе вычитателя напряжения, определяется разность выходных напряжений измерителя 3 сопротивления и источника 1 опорного напряжения (последнее пропорционально предельному значению сопротивления подгоняемого резистора), АЦП 4 формирует цифровой код, пропорциональный его входному напряжению (разностному сигналу на выходе блока 2 сравнения), АЦП 4 содержит и разрядов, причем "вес" каждого последующего разряда, начиная с второго, меньше предыдущего в два раза.В первоначальный момент работы устройства для...

Номер патента: 1797689

Опубликовано: 23.02.1993

Авторы: Асташева, Барабанова, Бергер, Буров, Дубиновский, Портнова

МПК: G01C 11/04

Метки: аэрофотоснимкам, карты, обновления, созданной, топографической

...измеряют координаты связующих со снимками повторной аэрофотосъемки точек (х) и координаты точки о планово-высотной полевой подготовки.Если на снимках первоначальной аэрофотосъемки имеется высотная или плановая точка полевой подготовки, то используют стереопару снимков 4 и 5 первоначальной аэрофотосьемки (фиг.1), на которых изображена эта точка.Оо результатам измерений координатточек всех снимков составляют уравнения вида:а) ада+Ьдв+сдк+бдХз+ ед У + + 1 д 2, + д д Х + Ь д У +д 2 +1 = l. а.да+Ьдв+сдк+бдХ;+ (1) +едУ+1 д 2+д д Х+ + ЬдУ+1 д 2+1=Ч по результатам измерений координат точек на снимках повторной и первоначальной аэрофотосьемок, для всех определяемых точек повторной сети, в том числе и связующих между снимками первоначальной...

Номер патента: 1794655

Опубликовано: 15.02.1993

Автор: Буров

МПК: B27L 1/05

Метки: барабан, окорочный

...при вращении барабана перемещаются по замкнутой траектории(обозначенной на чертеке стрелками), приэтом они поднимаются до наивысшей точкисегмента, где образуется клин обрушения11. На клин обрушения, расположенный ви наивысшей точке сегмента, действуют следующие силы.Р=пцп - сила тяжести,где а - масса одного лесоматериала среднего диаметрад - ускорение свободного падения;и - количество лесоматериалов, образующих клин,Р 1= щпц з 1 п ( а - ф ) - нормальная"0 составляющая силы тяжести Р;Р 2= апц сов( а - /3 ) - касательнаясоставляющая силы тяжести Р;ФщпЧЕ= - центробежная сила, удер 15живающая клин обрушения,где Ч - скорость вращения барабана;К - радиус барабанаПри дальнейшем повороте сегментачасть механизма обрушения 6...

Номер патента: 1793031

Опубликовано: 07.02.1993

Авторы: Буров, Варвинский, Власов

МПК: E04G 23/00

Метки: реконструкции, сооружения

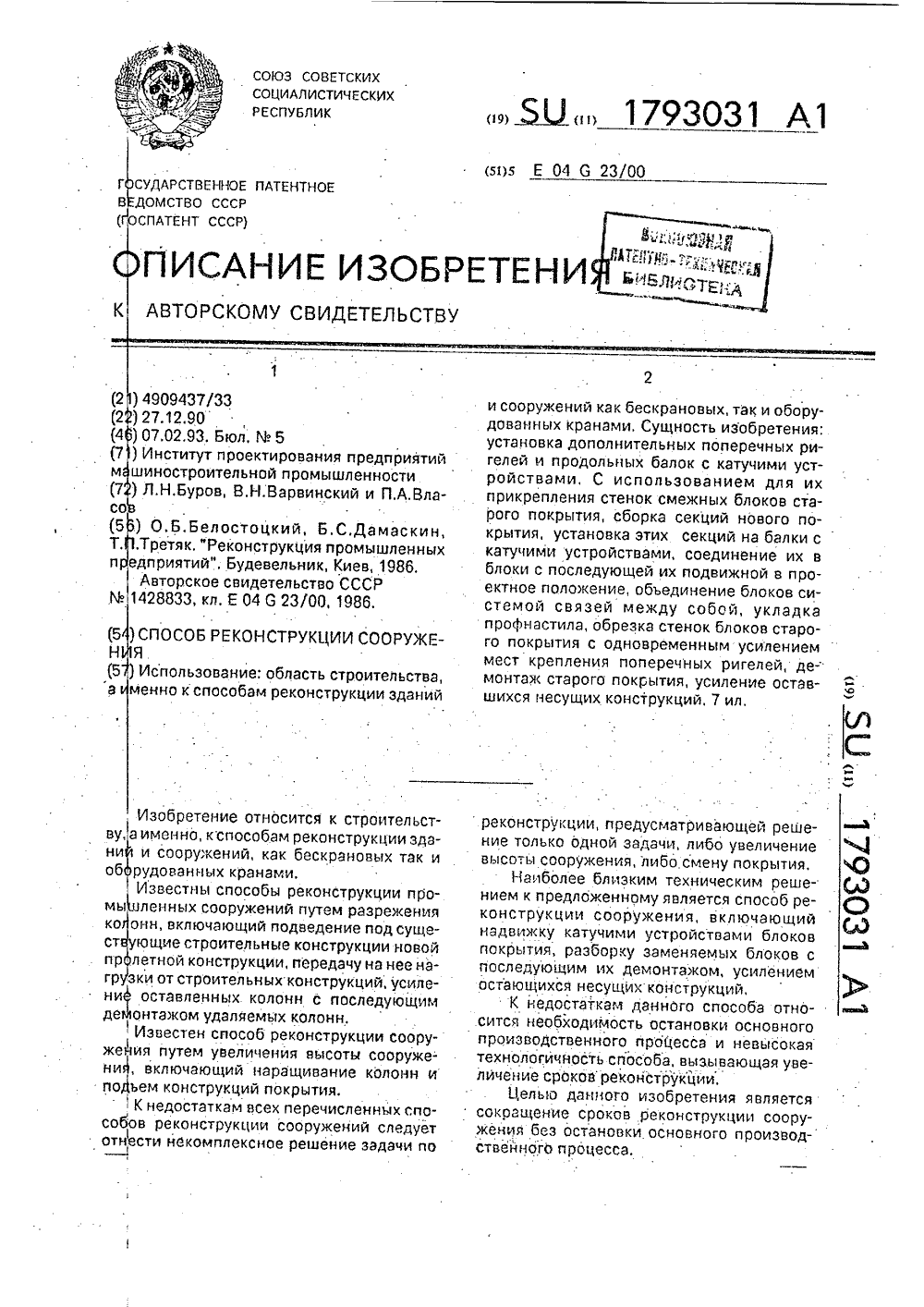

...ригелям 3 в продольном направленииукладывают балки 8. Длина этих балок 8 55может быть равна расстоянию между колоннами 1, либо ширине устанавливаемой блоксекции. Балки 8 используются и как опорадля блок-секций нового перекрытия и какпути для установки и накатки последних,для чего на балках крепятся специальные катучие устройства, Так как процесс производства в цехе не должен быть остановлен, ни лишние колонны, ни блоки старого перекрытия временно, до установки нового перекрытия не демонтируются. Блок-секции состоят из двух секций 9, Каждая секция 9 собирается иэ легких металлических конструкций и состоит из стропильных ферм 10, соединенных между собой вертикальными связями 11, подстропильных ферм 12, стоек 13, которые также...

Номер патента: 1792802

Опубликовано: 07.02.1993

Авторы: Баластрик, Буров, Михневич, Петров, Покусай, Сайко, Субботин, Сучков, Яценко

МПК: B22D 41/02

Метки: емкостей, металлургический, футеровки

...огнеупорность которых выше огнеупорности основного материала футеровки, Если огнеупорность добавок ниже огнеупорности основного материала, то происходит более быстрое разрушение футеровки под действием жидкого металла и шлака, т.к.добавка быстро вымывается, В случае, когда огнеупорность добавок превышает огне- упорность основного материала, такое разрушение отсутствует, При нагреве футеровки ковша для приема жидкого металла введенный золь образует на поверхности футеровки твердую корочку, которая имеет плотную структуру и низкую пористость, Это способствует уменьшению про никновения жидкого металла и шлакавглубь футеровки и ее размыванию, что обеспечивает стойкость футеровки, Введение добавок в виде пены снижает влажность футеровки...

Номер патента: 1787192

Опубликовано: 07.01.1993

Авторы: Бармин, Березницкий, Буров, Измайлов, Лютиков, Мелихова, Сайтц, Севьянц, Слепцов, Стихин, Шевченко

МПК: E04G 21/14, E04H 7/22

Метки: возведения, емкости, переменного, сечения

...в нижней их 20, ных стоек 1 устанавливают отводные блоки,части. 2, через которые йроходят канаты, связанЦелью изобретения является увеличЬ- ные с лебедками.3. Затем вокруг опорныхния технологических возможностей путем стоек 1 на фундаменте монтируют опорныйрасширения разновидностей конфигурации, .пояс 4 (фиг,2), который имеет возможность .:. собираемых емкостей; имеющих большие 25, подниматься и опускаться при помощи.:ка-.переменныесечения натов и лебедок.3 вдоль опорных стоек 1.Цель достигается тем, что при реализа- Опорный пояс 4 включает в себя балки 5,ции способа возведения емкостей перемен-. После монтажа опорного пояса 4 на. немного сечения, включающего сборку емкости концентричеСки укладывают пояса 6 верхйо поясам,...

Номер патента: 1784837

Опубликовано: 30.12.1992

Авторы: Буров, Дмитриев, Конюхов

МПК: G01B 7/30

Метки: двухкоординатный, перемещений, угловых

...плоскостях и другой пластины 6, выполненной толщиной б 2 в виде кольца со скошенными участками, идентичными по размерам и ориентации скошенным участкам 5 пластины 4. Эта пластина 6 экрана 3 отделена от пластины 4 расстоянием 7 величиной Ь, Регулировочная шайба 8 установлена на резьбе на экране 3.К боковой поверхности регулировочной шайбы 8 приклеено термочувствигельное кольцо 9 толщинойи с коэффициентом линейного расширения а, причема Л Т , где ЛТ максимально допустимое отклонение температуры кольца 9 от номинального значения, на которое приклеена пластина 6, Цилиндрическая пружина 10 установлена между основанием корпуса 1 и экраном 3, Четыре пластинчатые пружины 11 установлены в пазах.12 корпуса 1 между корпусом 1 и...

Номер патента: 1781492

Опубликовано: 15.12.1992

Авторы: Бурмистров, Буров, Воробьев, Федоров

МПК: F16J 15/02

Метки: неподвижного, разъемного, соединения, узел, уплотнения

...и врезания торцов кольца в вершины уплотнительного элемента; особенно при конических проточек. При дальнейшем за-.больших диаметрах уплотняемых деталей. 5 тяге соединения, полученные коническиеЦелью изобретения является повыше- части прокладки работает как самостоятельние надежности и герметичности узла уп- ные конические прокладки. Так как толщина лотнения разъемного соединения при кольца не велика, то небольшие осевые уси одновременном снижении трудоемкости лия затяга соединения позволяют деформиизготовления уплотнительного элемента и 10 ровать кольцо и создать необходимые для : посадочных мест". .:герметизации соединения контактные наПосФавленная цельдМстйгаетсятем, что пряжения междуторцами прокладки и верв узле уплотнейия...

Номер патента: 1779907

Опубликовано: 07.12.1992

Авторы: Буров, Дмитриев, Портнов

МПК: G01B 7/00, G01B 7/30

Метки: перемещений

...са смещением вдаль продольной аси штока 9 относительно плоскости катушек 19 и 20 индуктивности на величину, равную В + Ео в направлении электропровадящега элемента 6, Центральный сердечник 23 падпружинен с помощью пружины 26. Катушки 15-18 установлены в корпусе 1 на расстоянии от поверхности электроправодящега элемента 6, не превышающем величины Вз 1 п у. Первый и третий участки 27 и 28 сердечников 21 выполнены коническими и их длины выбраны одинаковыми и равными 1-1,з Яз 1 пЯ, а второй и четвертый участки 29 и 30 сердечников 21 выполнены цилиндрическими с различающимися в 2 раза диаметрами, причем диаметр четвертага участка 30 сердечников 21 выбраны наибольшими и близкими к внутреннему диаметру катушек 15-18 индуктивности,...

Номер патента: 1779459

Опубликовано: 07.12.1992

Авторы: Бочаров, Буров, Казеннов, Коваленко, Корольков, Рапопорт

МПК: B21J 15/36

Метки: автомат, сверлильно-клепальный

...силовая головка, осуществляющая процесс формообразования замыкающей головки заклепки методом раскатки, состоит из корпуса 32 (фиг, 5), закрепленного на нижней консоли станины 1 и представляющего собой гидравлический цилиндр с двумя полостями: 33 - для осуществления подачи раскатного инструмента и 34 - для отвода раскатной головки,Штоком служит комбинированный узел 35, включающий поршневую группу 36 и 37. а также содержащий смонтированный блок раскатного шпиыделя, Блок состоит из пиноли 38, установленной в группе подшипников 39, и соединенной посредством муфты 40 с приводом вращения инструмента, в виде пневмодвигателя 41. В корпусе пиноли смонтирована втулка 42, в подшипниках 43 которой содержится раскатной инструмент 44, На пиноли 38...

Номер патента: 1778492

Опубликовано: 30.11.1992

Авторы: Буров, Бушуев, Гордеев, Сердюкова, Стефанов

МПК: F42C 9/00

Метки: дистанционное

...каналавтулки и торец жала стреляющего механизма, а пиротехнический замедлитель, размещен во внутренней полости штока у еготорца, причем, расстояние между торцомвтулки со сквозным аксиальным каналом иторцом штока равно рабочему ходу инерционного тела.На чертеже представлена конструкциядистанционного устройства.Дистанционное устройство состоит изкорпуса 1 с коаксиально укрепленным полым штоком.2, соединенных посредствомколпачка 3, надетого на корпус 1 и закатанного на торец штока 2, во внутренней поло 5 177849,5 10 15 20 25 30 35 40 45 55 ъ ъ ) сти которого у его верхнего торца размещен пиротехнический замедлитель 4; инерционного тела 5, подпрукиненного пружиной б, В корпусе 1 размещен стреляющий механизм, включающий сильфон 7, во...

Номер патента: 1773817

Опубликовано: 07.11.1992

Авторы: Буров, Романов

МПК: B65G 17/32, B65G 47/38

Метки: длинномерных, конвейер, лесоматериалов, перемещения, продольного

...с образованием между ними конусообразного паза 2),В этом конвейере благодаря закругленным боковым кромкам планок, т.е. переменному углу конусообразного паза, траверсыимеют уменьшенную габаритную длину. Однако и они не отвечают требованиям оптимальных весогабаритных характеристикпри работе с лесоматериалами, имеющимиширокий диапазон диаметров.Цель изобретения - снижение металлоемкости и повышение надежности работы слесоматериалами, имеющими широкий ди-,апазон диаметров.Поставленная цель достигается тем, чтов известном конвейере для продольного перемещения лесоматериалов наклонные полки упоров каждых двух смежных траверсустановлены на разном расстоянии друг отдруга, и их боковые кромки расположеныпод разными углами, при этом длина...

Номер патента: 1770274

Опубликовано: 23.10.1992

Авторы: Борисов, Боровинская, Буров, Мержанов, Ратников, Столин

МПК: B22F 9/00, C01B 31/30

Метки: порошкообразного, реактор, тугоплавкого

...осевого давления в горящей реакционной смеси создается сложный сдвиг в тангенциальном и осевом направлениях, под действием которого продукты горения образуются в виде мелкодисперсного порошка, Этот порошок через зазор между ротором и стенками реактора, которые с целью повышения износоустойчивости, снабжены 5 металлокерамической футеровкой 18, попадает в зону выгрузки и через окно 21 ссыпается в бункер для готового порошка 22. Для обеспечения непрерывной работы реактора необходимо, чтобы фронт горения не выхо дил за пределы зоны горения реактора. Этого достигают путем изменения скоростей подачи реакционной смеси в реактор и удаления продуктов горения из реактора. Для этого с помощью датчика положения фронта 15 горения 13 отслеживается...

Номер патента: 1770234

Опубликовано: 23.10.1992

Авторы: Антрушин, Буров

МПК: B65G 47/80

Метки: дисковый, короткомерных, питатель

...диска и далее к неподвижной стенке бункера, что тоже приведет к дополнительным сопротивлениям и, в конечном счете, к заклиниванию.Цель изобретения - упрощение конструкции и повышение надежности работы путем своевременного удаления отходов.Поставленная цель достигается тем, что в дисковом питателе, включающем приемный бункер с выпускным окном в боковой стенке, установленные в нем центробежный механизм и емкость с подающим приспособлением, емкость выполнена в виде цилиндра с выпускным окном снизу, а подающее приспособление выполнено в виде смонтированного в цилиндре с возможностью возвратно-поступательного перемещения сетчатого полотна с приводом перемещения. Мусор проваливается через сетчатое полотно (металлическую сетку) и удаляется...
