Патенты с меткой «интерполирования»

Номер патента: 12337

Опубликовано: 31.12.1929

Автор: Попов

МПК: G01B 3/11, G01B 3/16

Метки: интерполирования, прибор

...688,5 и 683,7; ,8) 3), то вычитание производится по .левым шкалам линеек Д и Е. Для этого на шкале линейки Д рамкою З устанавливают уменьшаемое 8,5 и совмещают с ним вычитаемое 3,7 по шкала линейки Е. Тогда нижний указатель К покажет разность отметок.Если же большая отметка имеет последнюю цифру меньшей (например 691,4 и 688,5; 1(8), то пользуются правыми шкалами Д и Е и на шкале Д устана:вливают рамкою последнюю цифру отметки, увеличенную на 10, т.-е. 11,4 и совмещают с нею цифру 8,5 по линейке Е, Тогда верхний указатель И даст разность отметок.Установив в том или другом случае указателем К или И разность отметок, подводят индексы Н, или Н ко второй точке. Левая часть прибора служит в том случае, когда отметка левой точки меньше...

Номер патента: 15444

Опубликовано: 31.05.1930

Автор: Малахович

МПК: G01C 15/00

Метки: горизонталей, интерполирования, нанесении, прибор

...чертеже фиг. 1 изображает вид прибора спереди; фиг, 2 - вид части прибора; фиг. 3 - то же, вид сверху,Прибор состоит из прямоугольной рамы А и угольника В, к которым прикреплены линейки со шкаламии 3, Угольник В меньшего размера, со шкалой 3, имеет шпунтовой ход внутрь рамы А в сторону шкалы а. Линейки со шкаламии , помещенные в гнезда о. и р, в свою очередь подвижны в них. Прибор накладывается на план так, что. бы линейка со шкалой я касалась пикетной точки и деление на шкале соответствовало ее отметке. Передвижением угольника В и линейки со шкалой в добиваются совпадения другой пикетной точки с соответствующим ей делением на шкале 3, Нанеся на плане по обеим шкалам отметки искомой точки и соединив их прямой получают в пересечении ее...

Номер патента: 47828

Опубликовано: 31.08.1936

Автор: Потехин

МПК: G01C 11/30

Метки: горизонталей, интерполирования, прибор

...конец микрометрического винта 8. Микро- метрический винт ходит по резьбе в станине-рамке; своим передвижением при вращении барабана он отклоняет конец. шайбы, в связи с чем салазки барабана, скользящие по шайбе, заставляют весь. барабан при вращении скользить вдоль своей оси. Это передвижение барабана,необходимо для того, чтобы при работе прибора, поставленного между двумя точками на планшете, получать необхо. димое расстояние от точки до первой проходящей полной горизонтали,Микрометрический винт 8 имеет указатель 9 и шкалу 10, разбитую на десятые доли метра в соответствующем масштабе (фиг. 5).В видоизмененном устройстве прибора для осевого перемещения барабана 1 одна из его торцевых сторон выполнена в виде винтовой поверхности 71...

Номер патента: 60923

Опубликовано: 01.01.1942

Автор: Васильев

МПК: G01C 15/00

Метки: горизонталей, интерполирования, прибор

...ползушке 2 поворотно установлена линейка 3; ось ее вращения располагается над наружным ребром основной линейки 1. Ползушка снабжена зажимом 7, фиксирующим угол поворота линейки 3 на ползушке и положение ползушки на линейке 1.С линейкой 3 шарнирно с помощью двух одинаковой длины звеньев 5 соединена линейка 4; при движении линейка 4 остается все времягараллельной линейке 3. В сложенном виде внутренние ребра линеек 3 и 4 могут быть сомкнуты, для чего линейка 4 снабжена вырезом.Пользуются прибором следуюц 1 им образом, Взяв за грузы, ставят основную линейку 1 на одну из исходных точек, соответствующих де М 60923лениям шкалы линейки. Линейка при этом располагается под углом о 0 - 80 к линии, соединяющей эту точку со второй точкой...

Номер патента: 135701

Опубликовано: 01.01.1961

Автор: Батов

МПК: G06G 1/14

Метки: интерполирования, отрезка, прямой

...16 соединена через пружину 19 с наклонной токопроводящей линейкой 20, выполненной в виде пластины, которая соприкасается с контактами 7 и шарнирно соединяется с подвикноЙ визирноЙ кареткои 21 вертикальнои линейки 22. Наклонная линейка 20 свободно перемещается в направляющей кронштейна 23, установленной на нуле нониусной шкалы 24, нанесенной на раме 1. Вертикальная линейка 22 с подвижной относительно нее визирной кареткой 21 и указателем 25 перемещается в направляющих пазах 26.При интерполировании отрезка прямой превышение его концов устанавливают на шкале 27 вертикальной линейки 22 посредством визирной каретки 21. Расстояние между концами прямой в плане устанавливается по штриху 28 и указателю 25, передвигаемому в горизонтальном...

Номер патента: 249655

Опубликовано: 01.01.1969

Авторы: Веденов, Филюшов

МПК: B23Q 17/00, G01B 21/00

Метки: интервалов, интерполирования, линейной, между, шкалы, штрихами

...состоит из фо. тоэлектронных умножителей 15, 1 б, формирователей 17, 18 импульсов, одновибратора 19, схемы 20 совпадения генератора 21, калиброванных импульсов и электронного цифрового с етчика 22,Устройство работает следующим образом.Тонкий луч света от источника 5 с помощью оптической системы 7 направляется на зеркальную поверхность грани 3, С помощью якоря 2 луч, пройдя через окно диафрагмы 12, развертывается по прозрачной шкале 14, При прохождении лучом края окна диафрагмы 12 на выходе фотоэлектронного умножителя 1 б образуется прямоугольный импульс, после249655 10 В. Иванова . К. Малов ставите рректор А. П, Василь Те актор Г. Гончарова Заказ 3335/19ЦНИИПИ Комите Тираж 480 Подписноеелам изобретений и открытий при Совете Министров...

Номер патента: 265469

Опубликовано: 01.01.1970

Авторы: Имени, Москаленко, Харьковский

МПК: G01C 15/00

Метки: горизонталей, интерполирования, накладки, пикетов

...основания прибора, Концы вращающейсялинейки снабжены прокладками 4.Размеры прибора (длина шкалы у диагональной прорези),позволяют накладывать наплан гочки, отстоящие от станции на 13 см, 5что дает 65 м в масштабе 1 500 и 650 м вмасштабе 1: 5000.Для работы с прибором движок вместе снадетой линейкой сдвигается так, чтобы егоось находилась на делении О, то есть до отказа вниз, Затем прибор накладывается на планосью движка на станцию, реечные точки которой необходимо нанести, и ориентирующееребро вращающейся линейки направляетсяна станцию, по которой был ориентирован 15тахеометр при съемке, Если тахеометр былориентирован по меридиану, то, направивориентирующее ребро на соседнюю станцию,устанавливают против него на градуснойшкале...

Номер патента: 283610

Опубликовано: 01.01.1970

Авторы: Антипов, Герболинский, Гиршов, Фокин

МПК: G01C 25/00

Метки: гирокомпасов, графического, интерполирования, поправки, скоростной, таблицах

...процесс интерполирования и делать это с большими удооствами.На фиг. 1 изображено ус графического интерполирования й 5 правки гирокомнасов; на фи вижная линейка.У стройство сот.ржит рабочее поле 1 планшета - лист плотного, нерастягивающегося материала, допускающего многократное нане сение и стирание отметок карандаша (напри.мер, пластмассы, матированного целлулоида, матированного плексигласа, плотного кратона и т. п.), имеющее нанесенные на нем элементы; левую отсчетную ось 2 приращений 15 Л 6 скоростной поправки со шкалой; правуюотсчетную ось 3 приращений Лб скоростной поправки со шкалои; ось 4 приращений ЛЪ скорости со шкалой; ось 5 приращений ЛПУ пути со шкалой; ось 6 приращений Лср широ ты со шкалой; базовые линии 7 шкал Лб начала...

Номер патента: 334474

Опубликовано: 01.01.1972

Авторы: Габидулин, Косинский

МПК: G01B 9/00

Метки: датчика, интерполирования, муарового, сигнала, фотоэлектрического

...от известных тем, что световой поток осветителямодулируют по амплитуде с частотой опорного сигнала, задаваемого независимым генератором, объединенные сигналы фотоприемников подают на логический блок, обеспечивающий смещение сигнала по фазе, на угол, пропорциональный величине линейного смещенияподвижного растра. Об измеряемой величинесудят по разности фаз выходного и опорногосигн алов.Это позволяения.На чертеже приведена схема устройства,реализующего предложенный способ.Способ интерполирования сигнала муаро вого фотоэлектрического датчика заключается в следующем.Подвижный 1 и неподвижныйосвещают модулированным посветовым потоком источника светмого от модулятора 4.Частота модуляции определяется опорнойчастотой сипнала...

Номер патента: 406114

Опубликовано: 01.01.1973

Авторы: Вител, Гиниотис, Института, Шимулёнис, Якубчионис

МПК: G01B 11/00

Метки: интерполирования, растрового, шага

...прозрачных штрихов 6; параболическое зеркало /, фотоприемник 8, с выхода 9 которого снимается сигнал, соответствующий взаимодействию, измерительной и одной из частей, индикаторной линейки. Индикаторная линейка 8 (фиг. 2) состоит из основной и дополнительной дорожек, содержащих ряд прозрачных штрихов 4;и 10, следующих с шагом д,. Измерительная линейка 5 содержит ряд штрихов б, следующих с шагом д, меньшим шага индикаторной линейки д, на величину сд, где о=д, - а,. Ширина штрихов ооеих линеек одинакова и равна Лд/. Причем штрихи 10 индикаторной линейки сдвинуты на велмчину Лд/4 оРнООитсльно штрихоВ 4,Работает устройство следующим образом.Лучи света от;источника 1 отражаются от параболического зеркала 2 и преобразуются в параллельный...

Номер патента: 473990

Опубликовано: 15.06.1975

Авторы: Блох, Кулинец, Мильнер, Степочкин, Ярмош

МПК: G05B 19/4103, G05B 19/416

Метки: задания, интерполирования, скорости

...пересчета, равным количеству обслуживаемых устройств. Выходы регистра адреса 2 подключены ко входам выходного коммутаго 11 а 3.Кодовые шины блока 1 буферной памяти,подключены ко входам регистра 4 номера скорости и счетчика 5, выходы которых подклю- О чены также ко входам схемы 6 двоичного импульсного умножения, выход которой соединен со вторым входом выходного коммутато- раПодписное 3равления 8, выход которого подключен ксчетному входу счетчика 5.Входы блока управления 8, регистра 4, регистра номера скорости, регистра адреса 2 исчетчика 5 подключены к соответствующимвыходам многоканального интерполятора, откоторого устройство получает исходную информацию для работы,Работа устройства осуществляется следующим образом.В начале...

Номер патента: 877571

Опубликовано: 30.10.1981

Авторы: Соломатин, Шилин

МПК: G06G 7/30

Метки: интерполирования, преобразователях, растровых, фотоэлектрических

...воспринимающие поток излучения, прошедший через соответствующие окна растрового со пряжения 2, преобразуют излучение в электрический сигнал. Опрос фотоприемников 3-6 производится с помощью ключей 7-14, путем подачи на нихгенератора 1 чтре- Фазйого периодического напряжения прямоугольной формы. Коммутирующий сигнал 1-й фазы подключает сигнал с окна 23 считывания, 2-й фазы - с окна 24, 3-й фазы - с окна 25, 4-й фазы - с окна 26 (Фиг. 4 а,б,в,г).Таким образом, коммутирующее напряжение модулируется по амплитуде пропускания соответствующего окна считывания, Эти сигналы поступают на первый.сумматор 15, 60Коммутирующий сигнал 1-й фазы подключает сигнал с окна 24, 2-й фазы - с окна 25,. 3-й фазы - с окна 26, 4-й фазы в ,с окна 23, т.е. опрос...

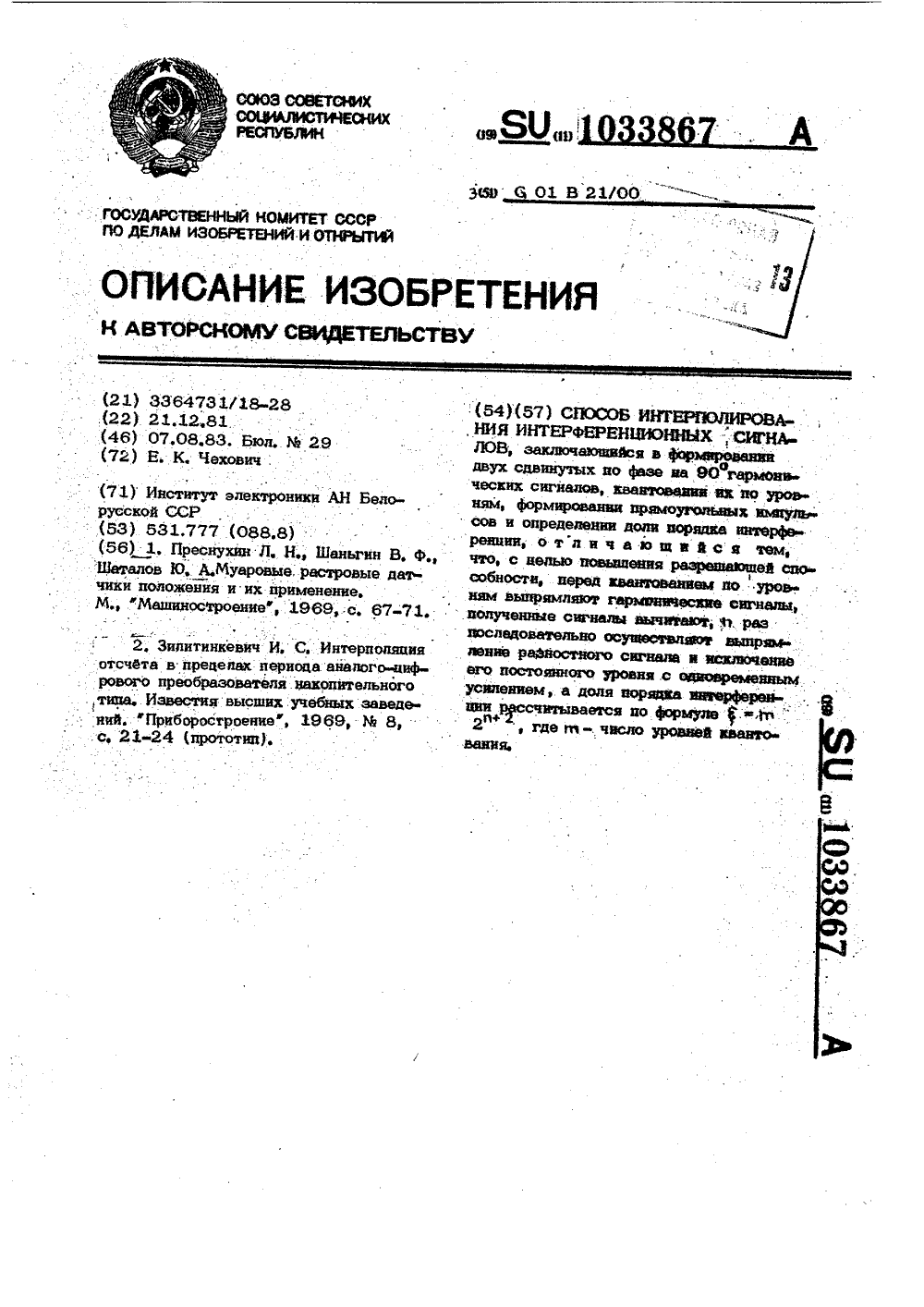

Номер патента: 1033867

Опубликовано: 07.08.1983

Автор: Чехович

МПК: G01B 21/00

Метки: интерполирования, интерференционных, сигналов

...усилением,а доля порядка. интерференции рассчитывается по формуле МФ 2+2, где;вчисло уровней квантования.На фиг. 1 приведены временные диарраммы, поясняющие преобразования надсигналами; на фиг. 2 - блок-схема усуройства, реализующего способ,67 2Устройство содержит фотоприемныеблоки 1 и 2, состеакие из фотоприемников 3 и 4, схем 5 и 6 автоматичеокой регулировки усиления и схем 7 и 8выпрямлении, дифференционный увилитель 9, попупериодные инверторы 1012, усилители 13 и 14 с емкостнойсвязью, блок 15 квантования, включающий два триггера 16 и 17 Шмидта,схему 18 форверования масштабныхимпульсов, состоящую иэ инверторов" .19и 20, одновибраторов 21 - 24 и элемента 25 ИЛИ.Способ осущес гвляется следующимобразом,Устройс гво формирует два...

Номер патента: 1377878

Опубликовано: 28.02.1988

Авторы: Коробейников, Кургаев, Масловский

МПК: G06G 7/30

Метки: интерполирования, многоканального, функций

...21, а на выходах 23 соответствующих каналов 24 устанавливаются коды шага интерполирования. Замыкаются ключи 10, код выходов 23 45 блока 17 устанавливает соответствующие значения цифровых управляемых резисторов 14 и 16, определяющие по-" стоянные времени интегрйрования в каналах от Т, до Т , . Интеграторы 13 и 15 в течение второго цикла интервала времени Т интегрируют приращение функции, запомненное на предыдущем интервале времени, так как в первом канале формируется выход ное напряжение Х,(С) = Ь Х ,Ткоторое в конце второго цикла достигает величины Х ; в и-ом канале -Х (С)Ь Х-- которое дои Тп,стигает значения Х , в конце третьего цикла, а также формируется напряжение обратной связи на выходах сумматоров 11; на первом канале Х(С)=ЬХ...

Номер патента: 1690213

Опубликовано: 07.11.1991

Авторы: Бузин, Гапонов

МПК: H04N 5/14, H04N 7/12

Метки: изображения, интерполирования, сигналов, телевизионного

...54, 1-1 а входы блока 13 коррекции поступает значение А(Ц) из блока 9 линейной интерполяции и значение А(х) с выхода мультиплексора 10 через блок 11 задержки. Сумматор 45 выполняет функцию А(Ц) + А(х), но благодаря тому, что на регистр 49 с выходов сумматора 45 не подается младший разряд, на выходе регистра 49 формируется значение 0,5 А(Ц) + А(х. Аналогичным образом включены сумматоры 46 и 47, В результате на выходах регистров 51-53 формируются соответственно функции 0,75А(Ц) + 0,25 А(х); 0,5 А(Ц) + 0,5 А(х); 0,25 а(Ц) ++ 0;75 А(х), Эти функции соответствуют формуле (2) с выбранными весовыми коэффициентами К(Ц).Весовые коэффициненты К(Ц) выбираются исходя из двух условий; по возможности максимально увеличить крутизнуяркости перепада; не...

Номер патента: 1723438

Опубликовано: 30.03.1992

Автор: Григорашенко

МПК: G01C 15/00

Метки: горизонталей, интерполирования

...вглубь, что отрицательно сказывается на точности интерполирования, Отрицательно сказывается на точности и то, что линии-указатели горизонталей во многих случаях пересекаются с интерполируемой линией под острым углом,Цель изобретения - повышение точности интерполирования горизонталей. 20 25 30 35 40 45 50 55 Поставленная цель достигается тем, что в устройстве для интерполирования горизонталей, содержащем корпус, указатели горизонталей и узел изменения расстояния между указателями горизонталей, узел изменения расстояния между указателями горизонталей выполнен в виде параллельных направляющих, каждая из которых выполнена с винтовой резьбой с шагом, изменяющимся от направляющей к направляющей на постоянную величину, а указатели...

Номер патента: 1807313

Опубликовано: 07.04.1993

Автор: Григорашенко

МПК: G01C 15/00

Метки: горизонталей, интерполирования

...посредством введенных, 45 образующих винтовую пару второго вала,выполненного с резьбой и установленногопараллельно первому валу, и первой гайки, закрепленной в стенке внутренней рамки, на валах размещены соответствен-.50 но первый и второй блоки шестерен разногодиаметра, рукоятка выполнена с переключателем шага блока шестерен, выполненного в виде образующих винтовую пару второй гайки, закрепленной. в стенке наружной 55 рамки с воэможностью вращения, и ползунас наружной резьбовой поверхностью, размещенного на первом валу с возможностью, поступательного перемещения и соединенного с первым блоком шестерен через введвнный пойиипнив, при этом пврвый ввн и Изобретение относится к топографа-ге- точ одеэическим приборам и предназначено пер...

Номер патента: 1809301

Опубликовано: 15.04.1993

Авторы: Буров, Ильин

МПК: G01B 21/00

Метки: интерполирования, интерференционных, сигналов

...равный нулю), ческого интерференционного сигнала (1-0 45 Формируют по результату предыдущей на временных диаграммах Фиг, 1 и 2) раз- операции последовательность 07 прямо- ность хода интерферирующих вспомога- угольных импульсов, период следования тельных световых пучков равна нулю. В которых характеризует долю б порядка интечение времени, равного половине перио- терференнии. Период импульсов 07 в обда Т интерференционных сигналов 01, раз щем случае а 2 М -раз (в - число уровней ность хода увеличивают от нуля до ЗА/4 для квантования) меньше периода Т исходных случая, представленного на Фиг. 1; идоАдля интерференционных сигналов 01, поэтому случаяпредставленного на Фиг, 2. Форми- доля порядка интерференции определяется руемые при...
