Бражников

Номер патента: 1021399

Опубликовано: 07.06.1983

Авторы: Бражников, Ковальчук, Михайлов, Панков

МПК: A01D 45/02

Метки: аппарат, кукурузы, оберток, початков

...доске поступают на очистительные вальцы, перемещаясь по которым они подвергаются воздействию лопастей и барабана, которые распушивают, а затем очистительными вальцами очищают их от оберток. Однако в таких аппаратах початки без листвы под воздействием игл повреждают зерна или вышелушивают их, Кроме того, такие иглы неравномерно воздействуют на поверхности початков. По этой причине много початков остается неполностью очищенными.Цель изобретения - повышение качества очистки початков кукурузы. от оберток.Поставленная цель достигается тем, что щетки установлены между барабанами параллельно осям початкоочистительных вальцов, а прижимное устройство выполнено в виде подпружиненных пальцев, при этом щетки расположены между подпружиненными...

Номер патента: 1021398

Опубликовано: 07.06.1983

Авторы: Бражников, Ковальчук, Михайлов, Панков

МПК: A01D 45/02

Метки: кукурузы, оберток, початков

...и врашающимися вальцами. Это приводит к вышелушиванию зерна и поломке початков кукурузы.30Цель изобретения - снижение потерь и повышение качества очистки початков.Поставленная цель достигается тем, что питатель выполнен в виде цилиндра с продольными прорезями, на внешней стороне которого закреплены эластичные прижим ные лопасти, а парные вальцы имеют при 2вод для обеспечения их вращения вокруг продольной оси кожуха, при этом оси вальцов и питателя расположены наклонно.На фиг. 1 схематически изображено предлагаемое устройство для очистки початков кукурузы от оберток; на фиг. 2 - вид А на фиг. 1.Устройство для очистки початков кукурузы от оберток состоит из бункера 1, кожуха 2, в котором размещены питатель 3 и парные вращающиеся вальцы...

Номер патента: 1015291

Опубликовано: 30.04.1983

Авторы: Бражников, Шавыкина

МПК: G01N 29/00

Метки: плотности, раствора, ультразвукового

...технической сущности и достигаемо.20му результату является способ ультразвукового контроля плотности раство.ра, заключающийся в том,. что в стенкерезервуара, в котором находится раствор, возбуждают упругую волну Лэмба,принимают ее после прохождения заданного расстояния, измеряют ее амплитуду и с учетом измеренной амплитудырассчитывают плотность раствора 1 21Известный способ ультразвуковогоконтроля имеет низкую точность измере"З 0ния, обусловленную зависимостью амплигтуды пройденного сигнала не только отплотности раствора, но и от толщиныстенки резервуара, изменяющейся в процессе эксплуатации, и появляющегося З 5на стенке тонкопленочного осадка.Цель изобретения - повышение точности контроля за счет устранения погрешностей, связанных...

Номер патента: 1010414

Опубликовано: 07.04.1983

Авторы: Бражников, Дубиневич, Костенко, Малова, Орешкин, Сухоцкая, Чубарова

МПК: F25B 39/00

Метки: воздухоохладитель

...в том, что его использование в холодильных камерах не обеспечивает требуемой скорости движения воздуха и достаточной равномерности температур в зоне размещения продукта, в результате чего охлаждение продуктов продолжается длительное время. Цель изобретения - интенсификация процессаохлаждения пищевых продуктов и сохранение их качества.Эта цель достигается тем, что воздухоохладитель, включающий подвесной короб с противолежащими выходными : 40 патрубками для подачи воздуха в холодицьную камеру, установленные в коробе в центральной его части вентиляторы и расположенные по обеим их сторонам теплообменники, снабжен панеля, 45 ми с эжектирующими соплами, между каждьаи из теплообменников и выходными патрубками, при этом в боковых стенках...

Номер патента: 1009314

Опубликовано: 07.04.1983

Авторы: Бакшеев, Бражников, Ковальчук, Панков, Смакоуз, Снегурский, Татьянко

МПК: A01D 23/02

Метки: ботвоуборочная

...ЛЕЭВИ дисковых ножейРамгрязнению вороха и снижению в целомр единена к основной раме 1качества продукции.ю в целом шарнирно и опирается в переднейИзвестна ак е ботво б чмашина, содержащая среэающирочная ниэмом 12. Заа приемными транспортеты в виде закрепленных на накл ие аппара- рами ботвы 9 сра положен выгрузнойназад валах дисковых ножейа наклонных транспо те 13 сР Р ботвошвыряющимже , тран- устройствомспортирующее устройство и доочистители головок корней 1,21.Эта машина является наиболее близ- зом.Работает машина сле дующим обра кой к изобретению по технической . П иисущности и достигаемо ери движении машины автоматичест гаемому результату. кое устройство 3 нап авля тНедостатками машины является не еж хр ляет копирыполнота сбора...

Номер патента: 1006874

Опубликовано: 23.03.1983

Авторы: Бражников, Крылова, Малова, Пакулин, Рогов

МПК: F24F 3/14

Метки: воздуха, увлажнения

...размораживания мясных полутуш, в .период не- установившегося режима максимален и превышает среднечасовой расход пара за весь процесс размораживания в 3 - 4 раза, а в период установившегося режима - минимален, то есть меньше среднечасового расхода пара в два раза.В связи с изложенным в момент начала процесса размораживания мясных полутуш в блоке 19 управления работой устройства включается тумблер Т. Одновременно с ним посредством размыкающих контактов К - 3, К - 4 и К - 5 включаются источники 14 - 16 инфракрасного нагрева, а также посредством контакта РВ - 2 реле времени - сигнальная лампа Л 1, сигнализирующая начало процесса размораживания, посредством контакта К - 6 - сигнальная лампа П 2, сигнализирующая период неустановившегося...

Номер патента: 1005754

Опубликовано: 23.03.1983

Авторы: Бражников, Крылова, Макаров, Малова, Пакулин

МПК: A23B 4/04

Метки: воздуха, используемого, пищевых, подготовки, продуктов, термической

...который является одновременно абсорбером, и контактного аппарата 2 для подготовки воздуха, используемого для размораживания пищевых продук.тов, который является одновременно десор.бе ром.Аппараты снабжены патрубками 3 и 4 длявхода воздуха, патрубками 5 и 6 для выходаподготовленного воздуха, патрубками 7 и 7для подачи и о 1 вода раствора, теплообменниками 8 и 9, отбойниками 10 и 11 раствора.В корпусах обоих аппаратов расположены ро.горы 12 и 13 с воздухоприницаемыми стенками. В поддонах обоих аппаратов установле.ны дополнительные теплообменники 14 и 15,связанные между собой системой циркуляциис насосом 16, в которой циркулирует теплоноситель - вода.Система циркуляции раствора состоит издвух гидропроводов 17 и 18 с насосами соответственно...

Номер патента: 1005703

Опубликовано: 23.03.1983

Авторы: Бакшеев, Бражников, Ковальчук, Мамонов, Панков, Редько, Смакоуз, Снегурский

МПК: A01D 25/04

Метки: выкапывающе-транспортирующее, корнеуборочной

...не осуществляет отделения земли от корней, вследствие чего весьподкопанный пласт поступает на шнековый очиститель, но наличие в немтолько двух шнековых вальцев необеспечивает качественного отделенияземли от корнеплодов. Таким образом,известное устройство имеет низкую 45эффективность его работы.Цель изобретения - повышение эффективности работы устройства,Цель достигается тем, что устрой-ство снабжено:дополнительными шнековыми вальцами, каждый из которых установлен сбоку и параллельно относительно одного из основных шнековыхвальцев и ииеет по отношению к немувстречное направление вращения, . 55при этом каждая иэ рыхлительных лапимеет дугообразную форму.На фиг. 1 изображено выкапывающетранспортирующее устройство, вид сбоку; на фиг....

Номер патента: 994344

Опубликовано: 07.02.1983

Авторы: Бражников, Новиков, Савенков, Шаповалов

МПК: B65B 9/02

Метки: материал, термопластичный, упаковки

...каретки присасывается одна подложка 18 из кассеты 17. В этом положении захват 5 свободен (не работает) и формовочная камера 10 занимает нижнее вертикальное положение.После кратковременной выдержки под нагревателем 6, в результате чего материал нагревается до температуры размягчения, каретка 4 перемещается под формовочную камеру 1 О, которая к этому времени поднимается в верхнее положение,В крайнем левом положении каретки распределитель 3 прекращает сообщение вакуум-линии с кареткой и переключает линию на перфорированную площадку 16 и формовочную камеру 10,которая опускается на каретку 4.Термопластичный материал 4 всасывается в камеру 10 и приобретает ееформу, подложка 18 притягивается кплощадке 16 и удерживается там вакуумом,В кассете...

Номер патента: 982637

Опубликовано: 23.12.1982

Авторы: Бражников, Булгаков, Гусев, Космодемьянский, Попов, Севостьянова

МПК: A23B 5/00

Метки: порошка, яичного

...Далее яичную массу упаривают в вакуум-выпарном аппарате, где поддерживают температуру греющего пара 76 С,давление 126 мм рт, стскорость механического перемешивания 20 об/мин. Упаривание проводят в течение 10 с до содержания сухих веществ в концентрате 46,5%. Концентрат направляют на сушку распылением при температуре теплоносителя на входе 200 С и на выходе 70 С. Полученный яичный порошок имеетв семь раз меньшую бактериальную обсемененность, выше титр бактерий группы кишечной палочки, больше на 20 о/о биологическую ценность и на 25% - стабильность пены, выход порошка в 2,5 раза выше по сравнению с известным техническим решением.Использование изобретения позволит совместить процессы пастеризации и упаривания яичных масс, повысить на 15 -...

Номер патента: 982570

Опубликовано: 23.12.1982

Авторы: Бражников, Ковальчук, Михайлов, Панков

МПК: A01D 33/08

Метки: корнеплодов, очистительно-транспортирующее

...достигается тем, что прутки своими свободными концами направлены вниз и установлены наклонно к вертикальной плоскости симметрии транспортирующего ручья, который цри этом имеет ч-образное поперечное сечение.На фцг. 1 изображено схематично уст.ройство, вцл сбоку; на фиг. 2 - то же, вил сцерели.Устройство выполнено из бесконечных тяговых элементов 1 и 2, несупих консольно закрепленные прутки 3, которые своими своболцыми концами направлены вниз и установлены наклонно к вертикальной плосксти симметрии образовацного этими прутками 3 трансИртцрующего ручья, который при этом ц м ест ч-сбр дз ное поперечное сечение. Тяговые элементы 1 и 2 надеть на з вслхцие 4 ц веломые 5 звездочки. РабочиеВстВ 11 т 5 говых эгсхецтОВ 1 и 2 контактирчют с...

Номер патента: 981829

Опубликовано: 15.12.1982

Авторы: Бражников, Верник, Моргунов, Осмоловский, Скобов, Ценципер

МПК: G01F 23/284

Метки: сигнализатор, уровня

...уровня дополнительно введены последовательно соединенные источник переменного тока иблок вентилей, подключенные на входСВЧ генератора, последовательно соединенные С ВЧ диод и пиковый детектор, включенные между исполнительнымустройством и излучателем, а излучатель выполнен в виде пассивногорезонатора.На фиг,приведена структурнаясхема устройства; на фиг. 2 - диаграммы, иллюстрирующие работу устройства; на фиг. 3 - конструкция излучателя, выполненная в виде пассивного резонатора.Устоойство состоит из излучателя1, СВЧ генератора 2, вентилей 3, источника переменного тока 4, СВЧ диода 5, пикового детектора 6, исполнительного устройства 7,3 1 О 15 20 аз 30 3 40 4 Я И выходе пикового детектора 6 имеем напряжение которое больше порогового...

Номер патента: 976373

Опубликовано: 23.11.1982

Авторы: Бражников, Воробьева, Жардецкая, Кожар, Мардилович, Слесарев, Трохимец

МПК: G01N 31/08

Метки: исследования, катализаторов

...параметров с термопара"ми 23, расходомеры 2) по каждой га. зовой линии,Система 3 очистки газа-носителясостоит из ловушек с молекулярными ситами и селикогелем и ловушки сжидким азотом для удаления следов водыы (на чертеже не показаны) .- Системастабилизации расходагаза-носителя содержит регулятор давления,делитель газового потока, дроссели тонкой регулировки, регуляторырасходаманометры и служит для поддержания расхода газа-носителя на заданном уровне, Испарители 5 системыввода адсорбата служат для ввода пробы по каждой газовой линии при работе в импульсном режиме, Гатурирующее устройство 6 представляет собойметалличе кий цилиндр с электронагревателем и терморегулятором и служитдля обеспечения подачи в реактор парогазовой смеси...

Номер патента: 973064

Опубликовано: 15.11.1982

Авторы: Бакшеев, Бражников, Ковальчук, Кравцов, Панков

МПК: A01D 45/02

Метки: комбайн, кукурузоуборочный

...состоит из делителей 1, початкоотделяющего аппарата 2, режущего аппарата 3, подающего битера 4, установленного между режущим аппаратом и шнеком 5 для стеблей, причем битер может быть выполнен например, в виде вала с расположенными на нем сегментными ножами, и имеет возможность перемещения относительно шнека 5, шнека початков 6, наклонной камеры 7 стеблей, измельчающего барабана 8 листостебельной массы.Эксгаустер, выносные транспортеры и механизм обработки початков на чертеже не показаны.При работе комбайна стебли подводятся делителями к початкоотделяющему аппарату, на котором отделяются початки и далее попадают на дальнейшую обработку (очистка от покровных листьев или обмолот). Зажатые в початкоотделяющем аппарате стебли...

Номер патента: 972389

Опубликовано: 07.11.1982

Авторы: Бражников, Габелия, Джапаридзе, Якобишвили

МПК: G01N 29/02

Метки: веществ, взвешенных, воде, содержания

...в отфильтрованнойводе, определяют коэффициенты измененияамплитуды импульса, после прохождения 20этих вод и времени его прохождения ипо указанным параметрам определяютсодержание взвешенных веществ в контролируемой воде," / "о го Составитель Н.БражниковТехред М. Коштура Корректор Н, Король Редактор С. Крупенина Заказ 8506/34 Тираж 887 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд. 4/5Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 5Содержание взвешенных веществв контролируемой воде определяют посоотношениюЧ,.-к дой,- кат/.О) к к -к к ) ",Благодаря исключению влияния содержания с газовых. пузырьков на процессизмеренйй точность контроля содержания,взвешенных веществ в...

Номер патента: 964769

Опубликовано: 07.10.1982

Авторы: Бражников, Карев, Кириченко, Ральцев

МПК: H01H 36/00

Метки: бесконтактный, датчик, положения

...прямоугольная ферромагнитная пластина, частично перекрывающая область их наложения,На чертеже изображен предлагаемыйбесконтактный датчик положения.Датчик содержит приемную 1 и пере дающую 2 катушки, расположенные в.параллельных плоскостях и наложенные друг на друга со смещением,иферромагнитный экран, выполненный ввиде прямоугольного корпуса 3. Катушки 1 и 2 размещены в прямоугольномкорпусе 3 параллельно его днищу изаподлицо с верхней кромкой его боковых стенок. Со стороны, противоположной днищу корпуса 3, над катушками 25 расположена прямоугольная ферромагнитная пластина 4, которай частичноперекрывает область наложения катушек таким образом, чтобы связьмежду ними при отсутствии объекта 5 30 контроля была равна нулю....

Номер патента: 964418

Опубликовано: 07.10.1982

Авторы: Байтукалов, Бражников, Возиков, Гвоздева, Дегтярев, Дорман, Жабыко, Клюев, Курбанов, Лесниковская, Ли, Месингисер, Пичхадзе, Саксонов, Тян, Цой

МПК: F28D 15/02

Метки: теплообменник

...1 изображен предлагаемый теплообменник; на фиг. 2 - ширма из тепловых труб. Теплообменник содержит параллельно расположенные ширмы 1 из тепловых труб 2, зоны испарения которых помещены в канал 3 для горячего газа поперечно его потоку, а зоны 4 конденсации выведены за его пределы и соединены коллекторами 5, зоны испарения тепловых труб 2 в каждой ширме 1 соединены перфорированными ребрами 6, причем перфорация 7 в ребрах 6 расположена в шахматном по-., рядке со смещением не менее, чем на один диаметр. Теплообменник имеет патрубки для входа 8 и выхода 9 газа. Между ребрами 6 образована полость 10. Теплообменник работает следующимобразом,Поступающий в теплообменник черезпатрубок 8 газ распределяется понаходящимся. в нем ширмам 1 н...

Номер патента: 959786

Опубликовано: 23.09.1982

Авторы: Антипов, Байбуз, Бражников, Камовников, Федорова, Яушева

МПК: A61K 35/14

Метки: консервирования, крови, цельной

...значения 15.Восстановление полученного концентрата крови осуществляют добавлением водного раствора глюкозы илисахаровы в количестве 40 и 10 соответственно, либо 23 раствора пова ренной соли, В связи с высокой концентрацией добавок указанные растворы обладают, высоким осмотнческим давлением и процесс оводнения происходит медленно (около 4 ч).П р и м е р 2В плазме цельнойстабилизированной крови растворяютглюкозу с сахароэой в количестве25 и 5 соответственно. Полученныйораствор охлаждают до 0 С и разли"вают в охлажденные до этой же температуры металлические емкости слоем95978 б Составитель С.МалютинаРедактор Н.Лазаренко Техред М.Рейвес Корректор Р. Решетник Заказ 7084/8 Тираж 714 ВНИИПИ Государственного комитета СССР по делам...

Номер патента: 957839

Опубликовано: 15.09.1982

Авторы: Бражников, Ефимов, Лазуткин, Филипенко

МПК: A23L 1/00

Метки: детского, мясных, питания, продуктов, термообработки

...3, прокладки 4 и 5, полый цилиндр б иэ микропористого материала, например металлокерамики, прокладки 7 и 8, плоскийраспылительный диск 9, приводной вал10, втулку 11, сальник 12, натяжнуюгайку 13, патрубок 14 для подачи исходного продукта, патрубок 15 дляподачи острого насыщенного пара и теплоизоляцию 16.Устройство работает следующим образом.Исходное. мясное сырье, составленное согласно рецептуре, измельченноена волчке с диаметром отверстий ре шетки 3 мм, насосом (на чертеже непоказан) подается через патрубок 14и концентрический зазор, образованный крышкой 2 и валом 10, на быстровращающийся диск 9, Под действиемцентробежной силы исходное сырьесбрасывается на внутреннюю поверхность микропористого цилиндра б, накоторой образуется...

Номер патента: 948360

Опубликовано: 07.08.1982

Авторы: Агафонов, Бражников, Гоноцкий

МПК: A23B 4/04

Метки: колбасных, термической

...конвейера с держателями 0-образной формы.На фиг. 1 показано устройство длятермической обработки колбасных изделий, общий вид; на Фиг: 2 - то жевид сверху; на Фиг. 3 - вид конвейеров в рабочем состоянии.Устройство для термической обработки колбасных изделий содержиткорпус 1, раму 2, привод.3, цепнойконвейер 4 механизма для навешивания с держателями 5, которые имеют0 -образную Форму, два параллельных цепных конвейера б со штырями 7и направляющие 8.устройство для термической обработки колбасных изделий работаетследующим образом,После шприцовки и перекручиваницепочка сосисок подается на цепнойконвейер 4 таким образом, чтобы ссиски ложились местом перекручива,4 на держатели 5. Подача сосисок осуществляется в зависимости от скорости...

Номер патента: 947837

Опубликовано: 30.07.1982

Автор: Бражников

МПК: G05D 9/12

Метки: дозированием, жидкостей, сигнала, формирования

...(нижней) и 9; (верхней ) границ объемной дозы жидкости, которые соединены с блоком 10 управления клапанами 2 и 3При закрытом клапане 3 жидкостьпоступает через трубопровод 4 в резервуар 1 до тех пор, пока она не поднимется до точки установки датчика9, Последний вырабатывает сигналпоявления жидкости, который воздействует на блок 10, запирающий клапан402 и открывающий клапан 3Подача полученной дозы в реактор7 из мерного резервуара 1 ведетсядо тех пор, пока уровень жидкостидойдет до точки установки датчика 8,который при этом выдает сигнал ис 45чеэновения жидкости. Этот сигналпоступает в блок 10, который перекрывает клапаном 3 выходной .трубопроводб и открывает входной трубопровод4 клапаном 2. После этого процессдозирования циклически...

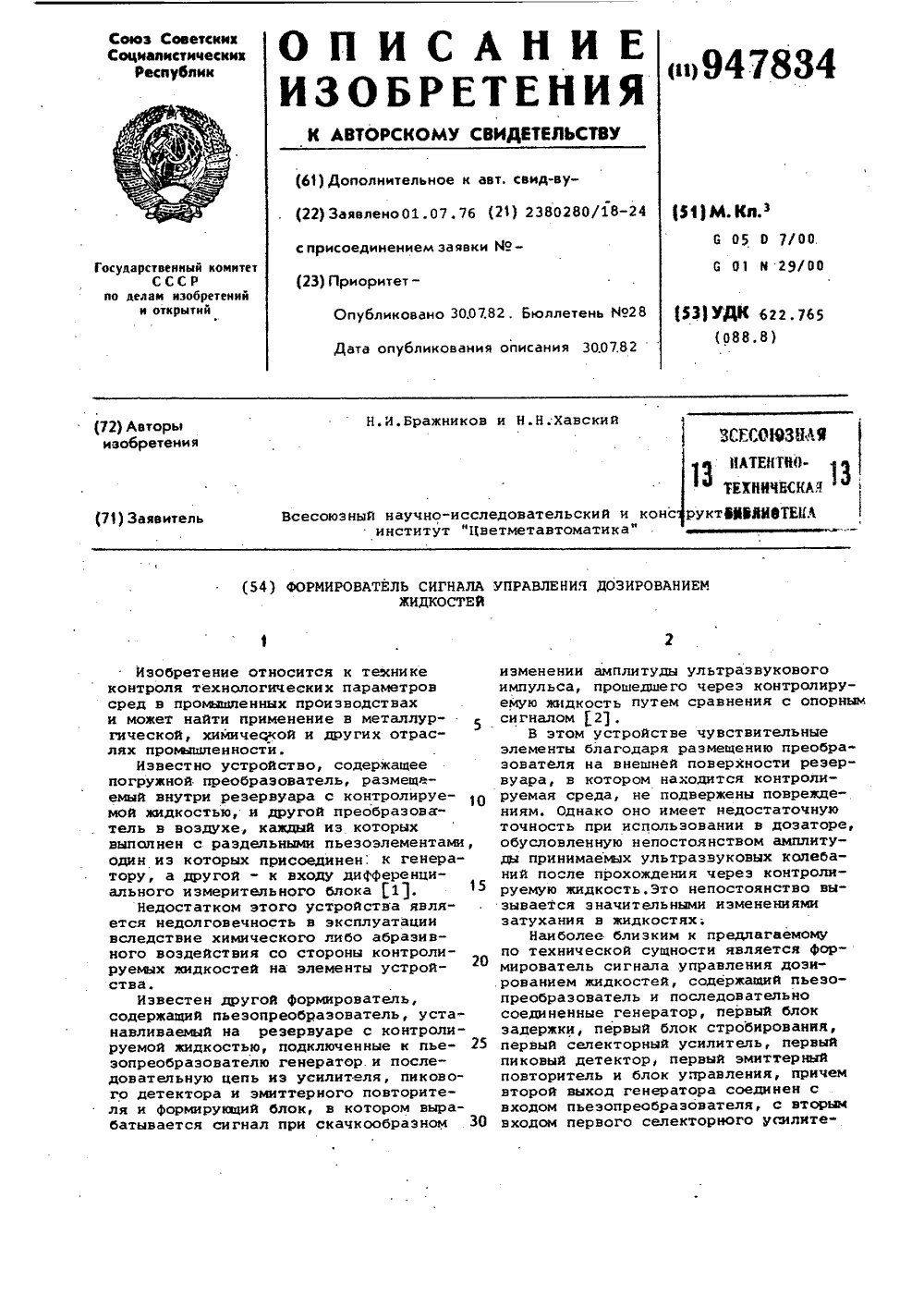

Номер патента: 947834

Опубликовано: 30.07.1982

Авторы: Бражников, Хавский

МПК: G05D 7/00

Метки: дозированием, жидкостей, сигнала, формирователь

...12, Фор.мирователь сигнала управления дозированием жидкостей также содержитвторой приемный канал, состоящий иэпоследовательно соединенных второго 40блока 13 задержки, второго блока 14стробирования, второго селекторногоусилителя 15, второго пикового детектора 16 и второго эмиттерногоповторителя 17.45Устройство работает следующимобразом.Приемно-излучающий акустическийпьеэопреобразователь 1 периодическипосылает импульс ультразвуковыхколебаний в стенку резервуара 2 сконтролируемой жидкостью 3. Возбуждение преобразователя осуществляетсяэлектрическими импульсами, поступающими с выхода генератора .4. Многократно Отраженные в стенкерезервуара 2 ультразвуковые импульсы в пьезопреобразователе 1 трансформируются в импульсы 18 электрических...

Номер патента: 941856

Опубликовано: 07.07.1982

Авторы: Бражников, Дубинский, Кудров, Чернышев, Юров

МПК: G01B 17/02

Метки: стенки, толщины, трубчатых

...устройства являетсянизкая точность регулирования, а также 20наличие сложного в изготовлении и обсттуживании электромеханического узла сканирования измерительного датчика толщины стенки. 2Наиболее близким к изобретению по технической сухости является устройство дпя регулирования тяпцины стенки трубчатых изделий, содержашее источник излучения с детекторами излучения, блок согласования и исполнительный механизм 2 .Недостатком устройства является инэкая точность за счет субъективной визуальной оценки величины и места приложения регулируюшего воздействия.Ъль изобретения - повышение точ-. ности регулирования.Поставленная пель достигается тем, чго "в устройство дпя регулирования топшины стенки трубчатых изделий введены первый...

Номер патента: 938808

Опубликовано: 30.06.1982

Авторы: Бакшеев, Бражников, Ковальчук, Панков

МПК: A01D 45/02

Метки: комбайн, кукурузоуборочный

...шнека 5 стеблей копира 6, выполненного, например, в виде полозков. Ось шарнира днища совмещена с осью врашения шнека 5 стеблей. Комбайн имеет наклонную камеру 7 стеблей с измельчающим барабаном 8 и шнек 9 початков. Выносные транспортеры и механизмы обработки початков на чертежах не показаны. Комбайн работает следующим образом.Опущенная в рабочее положение жатка комбайна наезжает на рядки кукурузы, делителями 1 стебли подводятся к початкоотделяющему аппарату 2, а котором отделяются початки и далее попадают в шнек 9 початков, откуда транспортерами направляются на дальнейшую обработку (очистку от покровных листьев или обмолот). Зажатые в початкоотделяющем аппарате стебли одновременно срезаются в комлевой части. Копир 6 воспринимает...

Номер патента: 929458

Опубликовано: 23.05.1982

Авторы: Бекин, Бражников, Зубенко, Калинин, Масленников, Петров, Решетян, Шилов

МПК: B29H 17/20

Метки: барабан, ленточного, наложения, сборочного, станка

...в виде шарнирно смонтированной на станине 1 и охватывающей барабан 12 секции 13 и привода 14 для ее перемещения к барабану 12 и дополнительной охватывающей барабан 12 секции 15, подпружиненной пружиной 16 относительно станины 1. По периметру обеих секций 13 и 15 смонтированы свободно вращающиеся ролики 7 и 18, обращенные к барабану 12.Секция 15 шарнирно связана шарниром 19 с секцией 13. Устройство содержит транспортирующий ленточный материал 3 приводной механизм в виде захватного приспочсобления 20 и связанного с ним приводного цилиндра 21 и упор 22. Барабан 12 вращается в опорах 23.Для обеспечения одновременного наложения на сборочный барабан сразу двух деталей, например бортовых лент или боковин, такое же устройство...

Номер патента: 920511

Опубликовано: 15.04.1982

Автор: Бражников

МПК: G01N 29/00

Метки: качества, ультразвуковое

...представлена блок-схема предлагаемого устройства,Устройство содержитпоследовательно соединенные генератор 1 зон-дирующих импульсов, преобразователь2, селектор 3, первый времяизмерительный блок ч и регистратор 5, атакже .первый блок 6 задержки, выходкоторого подключен ко второму входупервого времяизмерительного блокаи раздельно-совмещенный искатель 7.Последний состоит из призм 8 и 9,накоторых установлены излучающий преобразователь 10 и приемный преобразователь 11. Кроме того, устройствосодержит последовательно соединенныеусилитель 12, вход которого подключенк приемному преобразователю 11 искателя 7, второй времяизмерительныйблок 13 и блок 14 деления, включен-,ный между регистратором 5 и первымвремяизмерительным блоком 4, и второй...

Номер патента: 920510

Опубликовано: 15.04.1982

Автор: Бражников

МПК: G01N 29/00

Метки: качества, ультразвуковое

...преобразователь 1 О и приемный преобразователь 11. Устройство также содержит второй времяизмерительный блок 12, входы которого соединены с прием ными преобразователями 9 и 11, первый времяиэмерительный блок 4 и блок 13 отношения, включенныи между бло 30 ками .4 и 12 и соединенный с выходом регистратора 5, Выход генератора 1 зондирующих импульсов соединен со входами излучающих преобразователей 8 и 10 дополнительных каналов.35 Устройство работает следующим образом,Генератор 1 зондирующих импульсов возбуждает излучающий преобразователь 2, который излучает черезиммерсионную среду в изделие 14ультразвуковые колебания со скоростью С под углом 6 относительнонормали к поверхности изделия 14.На поверхности изделия эти колебанияпреломляются...

Номер патента: 918841

Опубликовано: 07.04.1982

Автор: Бражников

МПК: G01N 29/02

Метки: иммерсионный, свойств, физических

...в следующем.Посредством преобразователя 1 у тразвуковых колебаний производится наклонное прозвучивание контролиру" емого изделия 5 толщиной с 1 под углом 9, относительно нормали к по918841 Формула изобретения Составитель Р, ВосканянРедактор Н.Пушненкова Техред М. Надь КорректоР О. Билак 28/26 Тираж 883 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., додпис ак 5 Проектная илиал ППП фПатент", г. Ужгород верхности изделия 5. На поверхности контролируемого изделия 5 ультразвуковая волна преломляется и трансформируется в продольную волну, распространяющуюся под углом относительно нормали к поверхности изделия 5. 5Прошедшая через контролируемое иэделие 5 ультразвуковая волна...

Номер патента: 911331

Опубликовано: 07.03.1982

Авторы: Алехин, Бражников, Пошеманский

МПК: G01N 31/08

Метки: газовый, хроматограф

...взаимодействиичерез подпружиненный рычаг с сильфоном, при этом один из контактов, 25установлен на рычаге, а второй соединен с детектором.На чертеже изображена схемахроматографа.Газовый хроматограф содержит блок 301 подготовки газа-носителя, каналы2,для подвода газа-носителя, сильфон 3, жестко связанный с рычагом 4посредством штока 5. Рычаг 4 шарнирно закреплен на опоре 6 и связан спружиной 7 и контактами 8, последовательно включенными в цепь управления источником 9 питания детектора.Испаритель 10 соединен с хроматографической колонкой 11, выход которойсвязан с детектором 12, Выходныеотверстия 13 детектора перекрытыштоком запорного клапана 14 с пружиной 15,Хроматограф работает следующимобразом.Газ-носитель по каналу 2 поступает в...

Номер патента: 908299

Опубликовано: 28.02.1982

Авторы: Андреев, Бражников, Филипенко

МПК: A23B 4/00

Метки: деаэрации, консервов, мясного, производстве, сырья

...создано разрежение 500 мм рт.ст. В момент перехода тон-. кого слоя сырья из зоны с избыточным давлением в зону разрежения происходит интенсивное взрывообразное разрушение пузырьков воздуха. Деаэрация сырья происходит снацала в процессе свободного падения тонкого слоя, а затем при его стекании по стенке вакуумной камеры. Суммарное время вакуумной деаэрации составляет 50 с.П р и м е р 2. Технологицеские операции осуществляют аналогично описанным в примере 1, отличие состоит в следующем: вместо говядины ис пользуют печень говяжью, Транспортирование печеночного фарша осуществляют при избыточном давлении 2 ати, в течение 0,1 мин (6 с), В вакуумной камере создают разрежение 600 мм рт. ст Таким образом, технико-экономи цеские преимущества...
