B65B 9/02 — упаковывание изделий или определенного количества материала между двумя противолежащими полотнами

Номер патента: 210739

Опубликовано: 01.01.1968

Авторы: Бородулин, Быстр, Кузнецов, Перва, Светлов, Семенов, Яковец

МПК: A23G 3/00, B65B 9/02

Метки: каралели, материал, палочке, терлюсклеивающий, упаковки, фигурной

...проваривающих рифленых валиков 5 имеются углубления 21 квадратной формы по размеру фигурной карамели и пазы 22 для палочек, Проваривающие валики нагреваются до расчетной температуры с по мощью вмонтированных в них электрических спиралей (на чертеже не показаны). Для предотвращения заклинивания фигурной карамели между валиками один из них подпружинен и может отодвигаться в сторону. Вращение 10 проваривающим валикам передается от вала 20 с помощью системы передач.Захват 8 щипцов 7,выполнен неподвижным и укреплен на подвижном штоке 23, с помощью которого щипцы совершают движение 15 вверх и вниз.Шток 23 приводится в движение от насаженного на главный вал 24 кулачка 25 с глухим пазом через систему рычагов 2 б.Захват 9 выполнен подвижным...

Номер патента: 329066

Опубликовано: 01.01.1972

Авторы: Лежень, Рудман

МПК: B65B 9/02

Метки: адтснтии-1, материал, продуктов, термосклеивающи1€, упаковки

...спосоо проще.Такое преимущество достигается тем, что 15 ленту термосклеивающегося материала перфорируют между двойными поперечными швами, один из которых выполняют с разрывом, а воздух удаляют из пакетов через образованные отверстия и разрыв с последующим запе чатыванием последнего.На чертеже изображена принципиальная схема упаковки продуктов.Продукт, подлежащий упаковке, укладывают на горизонтальный участок нижней ленты 25 1, затем покрывающая верхняя лента 2 и нижняя лента 1 механизмом 3 перемещения ленты пропускаются через механизм формования труоы. При этом утюги 4, смыкаясь, образуют на ленте два продольных непрерывных 30 шва. Затем утюгами 5 образуют два смежных поперечных шва, один из которых имеет разрыв 6, одновременно в...

Номер патента: 334126

Опубликовано: 01.01.1972

Авторы: Бухиник, Комаровский, Коробцов, Стру, Чурсин

МПК: B65B 11/50, B65B 9/02

Метки: упаковки, штучных

...23 для ускорения схватывания шва склеиваемых полотнищ упаковочного материала, Для центрирования разъемные части снабжены упором 24, установленным на направляющих.Намоточное устройство 4 служит для подачи утпаковояного материала и сматывання отодов после упаковки н состоит из двух барабанов 25 и 2 б, установленных на раме 27.Одновременное вращение барабанов обеспечивается передачей 28 с приводом через редуктор 29 от электродвигателя 30. Положение барабана 25 при обтяжке мотка фиксируется с помощью храпового механизма 31, по- ЗО стоянное положение наматываемых полотнищ334126 б Фиг. 1 3- с помощью направляющих роликон 32 и прижимного ролика 33.Для нанесения клея на нижнее полотншце 8 по внутреннему и,наружному периметру мотка имеется...

Номер патента: 360281

Опубликовано: 01.01.1972

МПК: B65B 31/04, B65B 9/02

Метки: 360281

...трудоемкости операции.Предлагаемый способ отличается от известного тем, что нижнюю пленку нагревают и перед укладкой на нее предметов размещают ца волнообразной поверхности, между полостью которой и нижней пленкой вакуумируют, формуя пленку на поверхности, а вакуумировацис полости между пленками производят черсз каналы, образованцыс на нижней пленке. Способ упаковки осуществляк)т следующим образом. На волнообразную поверхность плиты подают термопластичную пленку, например полиэтиленовую. На цей размещают в определенном порядке предметы, подлежащие упаковке, и нагревают пленку. Затем между плитой и пленкой создают вакуум, в результате чего нагретая пленка принимает рельеф плиты. На предметы и нижцюю пленку помсп;аот цагрстую всрхнюю...

Номер патента: 384741

Опубликовано: 01.01.1973

Авторы: Вител, Нов

МПК: B65B 9/02

Метки: кромкой, острой, пленку, предметов, упаковки, штучных

...пружиной 17 рамка 18 с поворотным сухарем 19.Вертикальный толкатель 14 соединен со штоком пневмоцилиндра 20, а питатель 6 - со штоком пневмоцилиндра 21.Под узлом подачи предметов соосно окну 1 б последовательно установлен упаковочный лоток 22, механизм 8 для запечатывания, механизм 9 для отрезания пакетов и тара 23 для накопления готовых пакетов. Прокладочный материал 4 отрезается механизмом 24.Штырь 25 служит для нажатия на концевой выключатель 26, включающий механизм 9 для отрезания пакетов.Механизм 27 предназначен для протягивания пленки 2 и нанесения оттиска на ее поверхность,Работает устройство следующим образом.При включении устройства горизонтальный толкатель выталкивает сегмент из ячейки кассеты 12 и, передвигая его по...

Номер патента: 385827

Опубликовано: 01.01.1973

Автор: Муханов

МПК: B65B 9/02

Метки: предметов, упаковки, штучных

...3. Термосклеивающий материал с рулонодержателей 4 протягиваетсямежду отсекателями 1 б к смыкаемым зубь 25 ям 15,В сопла 9 по патрубкам 10 подают горячийвоздух и одновременно включают главный привод устройства. Барабаны начинают вращаться,отбирая отсекателями 1 б из течки по одному30 изделию, западающему между зубьями 15.Две полосы материала на участке между изделиями сдавливаются зубьями 15 и склеиваются.Конец сформированной ленты заправляют в известное устройство для противокоррозийного покрытия и, далее, после ее выхода, прижимают рукой к оправке 7 механизма для намотки запечатанных лент. Если изделие перед загрузкой в вибробункер было покрыто противокоррозийным покрытием, то лента прямо с барабана подается к механизму для намотки....

Номер патента: 393158

Опубликовано: 01.01.1973

Авторы: Жидонис, Панка, Паулюс, Стульгис

МПК: B65B 9/02

Метки: автомат, наполнения

...механизм для протягивания рукава, выполненный в виде расположенных с двух сторонтрубы валиков, кинематически связанных между собой, а поочередное воздействие па нихэлементов привода захватов осуществляетсяпри помощи гибкой связи и муфт свободного 15хода, смонтированных на валу одного из валиков с обеих сторон.Предлагаемый автомат предотвращает протягивание пакета клещами в крайнем нижнемположении. 20Это достигается тем, что автомат снабжендополнительным валиком, служащим для привода одного из протяжных валиков, а гибкаясвязь соединена с дополнительным валиком иснабжена компенсирующей пружиной с ограничителем поворота валиков.На чертеже изображен предлагаемый автом 2ы 3 из термосклеивающегося матебу 4 с воронкой 5 для ввода...

Номер патента: 406777

Опубликовано: 01.01.1973

МПК: B65B 9/02

Метки: автомат, запечатывания, наполнения, пакетов, продуктом, термосклеивающегося

...направляющие валики 1 - 4, рукавообразователь 5,трубу 6 с воронкой 7 для ввода продукта в пакет и нагревательные прижимы 8 для образования продольных швов на рукаве.Кроме того, автомат снабжен дисковым но жом 9 для продольного разрезания ленты 10на две полосы 11 и 12 и приспособлением для взаимного ориентирования полос 11 и 12, состоящим из валика 4 для поворота полосы 11 на 90 и валиков 13 с треугольной направля ющей 14, имеющей гребень 15, разделяющийпоследнюю на две симметричные части для пространственного ориентирования другой полосы 12 внутренней стороной к внутренней стороне полосы 11.15 Нагревательные захваты 16 и 17 служатдля сваривания рукава в поперечном направлении и его протягивания.Автомат работает следующим...

Номер патента: 378358

Опубликовано: 01.01.1973

Авторы: Городинский, Жарова, Житомирский, Кобылкин, Ложкина

МПК: B65B 9/02

Метки: bilbjlhcteka, др(1, запечатывания, ий1, ленточного, пакетов, упаковочного, •ssftljl

...позволяет валу присоединяться или отсоединяться от постоянно вращающейся шестерни 21, находящейся в сопряжении с червяком 22, В свою очередь червяк соединен с электродвигателем 23 посредством ступенчатых шкивов 24 и ремня.Регулировка длины шатуна необходима для установки каретки в определенные крайние положения, а регулировка кривошипз для изменения величины ее хода.Пуск в действие рабочих органов устройства после укладки каждого респиратора в приемный бункер осуществляется кратковременным поворотом педали 25 защелки и нажатием на педаль 2 б,Пуск устройства с выводом из крайнего правого и одновременно исходного положения ее каретки происходит вследствие того, что тяга 27 заставляет повернуться рычаг 28, отбойная планка которого...

Номер патента: 380541

Опубликовано: 01.01.1973

Авторы: Бубович, Константинов, Хохлов

МПК: B65B 9/02

Метки: автомат, пленку, предметов, упаковки, штучных

...для устранен:я его растягивания, захваты 10 для протягивания пленки, приводимые в гаозонтальное возвратно-поступательное двикене, рЕжущнй ИНСтруМЕНт 11, датЧт 1 К 12 СЧЕта Пакетов, склиз 13, заслонку 14 с электромагн 1.:тным пр 1:волом 15 и прижимные ролики 1 б.Упаксванные предметы падают в тару 17 и 18.Автомат для упаковки в пленку штучных предметов работает следующим образом.Предметы, например ампулы, загруженные в бункер 2, под воздействием ролков 1 б собственного веса поступают в птатель 3, пи повороте которого ампулы, находящт;еся в его ковше, падают по направляОщз на основание перед толкателем 5. Толатель при двикении вперед собирает их пр помощи отсекателя 4, утапливает последний и полает ампулы между двумя лентами пленки В зону...

Номер патента: 420502

Опубликовано: 25.03.1974

Авторы: Государственный, Кошиль, Мел, Олейник, Паук, Щигельский

МПК: B65B 9/02

Метки: вакуумный, машине, стол, упаковочной

...с отверстиями в и подставкой 6. 11 а верхней и цижцей повсрхцостях подс 1 авки пме.отся соединенные отверстиями г каналы д и е. К цесуце( плите 1 прилегает промежуточная рамка 7 с име.О 111 ся в цсй кацалом ж и огверстиями з. На нижних повсрхцост 5 х рамок, промежуточцоци прижимнОЙ 8, имсются уплотцяощис п 1 Оладки 9. Подлежащье упаковке предметы 10 размеи 1 а.от ца цижцей плсц", 11, цаходящейся па волнообразной повсрхцости несущей плиты 1. Всрхцяя пленка 12 расположена между промежуточцой рамкой 7 и прижимной рамкой 8.Работает предлааемый вакуумный стол следующим образом.После подогрева шжцей 11 и верхней 12 плецок до вязко-эластичного состояния пх вакуумируют таким образом, что воздух между несущей плитой 1 и ццжцей плецко отсасыВается...

Номер патента: 420505

Опубликовано: 25.03.1974

Авторы: Капельников, Нов, Туха, Украинский, Экспериментальный

МПК: B65B 35/26, B65B 9/02

Метки: стержнеобразныхпредметов, упаковки

...размещены узел резки пакетов, выполненный в виде плоских ножей 22, закрепленных на подпружиненных пружинами 23 ползупах 24, и тара 25 для накопления готовых пакетов. В одной плоскости с бобинами 19 установлено печатающее устройство, выполненное в виде размещенных в корпусе 26 ванны 27 с краской, кинематически связанных между собой красконаносящих валиков 28, формого цилиндра 29 и прижимного ролика 30. Все вращающиеся органы автомата имеют валы с ведомыми звездочками 31, входящими в зацепление с цепью 32, приводимой в движение от ведущей звездочки 33, установленной на выходном валу 34 редуктора 35 с приводом 36. Параллельно выходному валу 34 расположи выходной вал 37 с ведущей звездочкой 3, входящий в зацепление с цепью 39 и, приводящей...

Номер патента: 432046

Опубликовано: 15.06.1974

Автор: Арапов

МПК: B65B 9/02

Метки: запечатыванияпакетов, наполнения, продуктом, термосклеивающегося

...7 иролуктов, приспособление 8 лля пролольного термосклсивания краев лент и механизм 9 лля иротягивдния лент и попсрс иного термосклеивани.Формуюшис присособления 5 выполнены в виде желобков, исрсхолщих со стороны набсгания лент в козырьки 10, причем желобки установлены так, что их продольные края совмещены с образованием здзоза лля прохождения краев лент 6 и 11. Формуюшая кромка 12 (лиии перехода верхности желобка ь поверхность козырь построена, исхоля из условия коигруэнтно контура формуошей рохки ия рдзвсрт рабочих поверхностей желобка и козыр т. е. исходя из возможности получен я из одной плоской заготовки путем соотвс вующего изгибания.Направляющий валик 4, через который холит срслняя лента 11, расположен в п скости симметрии...

Номер патента: 432047

Опубликовано: 15.06.1974

Автор: Арапов

МПК: B65B 9/02

Метки: ленточного, рукавовиз, терлюсклеивающегосяматериала

...в желоба, расположении последних вогнутыми сторонами один относительно другого и скреплении их по краям, от,гичающийся тем, что, с целНо одновременного образования двух )укаВОВ, ме)кду лентами, сВсрнутыми В желоОа, располагают плоскую ленту, а скрепленпе раег, желобов производят одновременно с краями плоской ленты.2. Спсссо пс и. 1, отляс,стийся тем, что, с целью получения раздельных рукавов, между лентами, изогнутыми в желоба, помещаОт дополнптельнугс 1 лоску 0 ле 1 ту,Изобретение относится к у 1 гаковочной технике а именно к спосооам изготовления рукавов из нескольких лент термосклеивающегосяматериала.Известен способ изготовления рукавов изленточного термосклеивающегося материала,заключающийся в продольном изгибании двухлент в желоба,...

Номер патента: 435163

Опубликовано: 05.07.1974

Автор: Вернадский

МПК: B65B 9/02

Метки: плоских, упаковки

...с демпфером 26 соединена с вакуумзахватом 9, на оси которого может поворачиваться цилиндр 27 с поршнем 28.Направляющая 29 с закрепленным на ней 25 ножом 30 взаимосвязаны с ножом 31 с возможностью перемещения его посредством тяги 32.Транспортировочная коробка 33 служит длянакапливания упакованных респираторов 1.30 Работает устройство следующим образом,435163 Устройство для упаковки плоских изделий, 20 например респираторов, содержащее рулонодержатель упаковочной оболочки, механизм для подачи второй оболочки, режущий инструмент, приспособление для нанесения клея на оболочку и механизм для склеивания оболо чек, отличающееся тем, что, с целью автоматической подачи слипающихся изделий, механизм для подачи второй оболочки представляет собой...

Номер патента: 435164

Опубликовано: 05.07.1974

Авторы: Гуцу, Молочной, Муравьев, Проектно, Шкиопу

МПК: B65B 31/02, B65B 9/02

Метки: вакуумом, пленкупод, продуктов, упаковки

...между валиками 23 и 24 и передвигаются по поверхности стола 1. При этом очередная порция упаковываемого продукта 32, укладываемого на ленту 10 в месте установки рамки 33, передвигается вдоль стола и одновременно накрывается лентой 9, а затем поступает в вакуум-камеру 4, В этом положении автоматически отключается электромагнит 26, и пружины 28 отжимают прижимной валик 24, вследствие чего сцепление между лентой и валиком 23 становится недостаточным для ее дальнейшего передвижения, и лента останавливается.Одновременно при помощи пневмоцилиндра 15 движение передается вакуум-камере 4 через рычаги 16 - 19, эластичные элементы 11 и пластину 20, которая движется вниз до соприкосновения уплотнения 12 с поверхностью стола 1 и тем самым...

Номер патента: 493402

Опубликовано: 30.11.1975

Автор: Муханов

МПК: B65B 9/02

Метки: предметов, упаковки, штучных

...на фиг. 3 показана педальная кнопочная станция, укрепленная на поворотном столе.Устройство для упаковки штучных предметов включает в себя плиту 1, трубчатую насадку 2, стойку З,механизмы 4 и 5 для намотки запечатанных лент с индивидуальными мотор-редукторами 6 и 7, откидные кожуха 8 и 9 полукруглой формы, кольцевой токопри емннк 1 О для подвода питания к мотор-редукторам, подпружиненные шарики 11 для стопорения стола, ролик 12 для подкатки бумаги на пучке и педальные кнопочные станции 13 и 14 для управления приводом мотор-редукторов.Устройство работает следующим образом.Откидные кожуха 8 и 9 устанавливают нарабочее место. Затем конец ленты с запечатанными предметами, подаваемой с механизма запечатывания лент, закрепляют на оправке...

Номер патента: 506545

Опубликовано: 15.03.1976

Авторы: Климов, Машинин, Сапежинский

МПК: B65B 9/02

Метки: пленку, упаковки

...воздуха из-по печатывании последних, о т л тем, что, с целью снижения тр раций, колпаком накрывают пл ми с образованием под ним то 20 вытеснение воздуха осуществл ледний, подавая внутрь колпа дух, затем колпаком плотно н ку с изделиями, продолжая по воздух до склеивания сопри 25 верхностей пленок.Изобретение относится к области упаковки изделий, например автомобильных свечей зажигания, в термосклеивающийся материал и может быть использовано в автомобильной и других отраслях промышленности.Известен способ упаковки изделий в пленку, заключающийся в размещении изделий на пленке, накрывании их другой пленкой, накрывании изделий, уложенных между пленками, колпаком, вытеснении воздуха из-под пленок и запечатывании последних.Для снижения...

Номер патента: 512956

Опубликовано: 05.05.1976

Автор: Муханов

МПК: B65B 9/02

Метки: предметов, упаковки, штучных

...могут размешаться горизонтально ( см. фиг, 9),В этом устройстве функции притяжныхбарабанов с зубьями выполняют головкирасположенных под углом цепных транспортеров 55 и 56, снабженных зубцами и образующих совместно с тевской 15 механизмгруппирования предметов в один ряд с од-.новременным разделением предметов перегородкой из полосы 10,Для образования интервала между свариваемыми пакетами через заданный интервал, равный длине пакета, зубцы цепей объединены между собой дл. исключения загрузки предметов на этих участках, Верхние напрчвляюшие течки 15 снабжены регу 1 лировочными винтами 60. 11 15 М 30 3 К зубцам цепей транспортера 56 примы-, кает дугообразная заслонка 57, исключаюшая выпадение предметов из впадин зубцов.Для равнения...

Номер патента: 516579

Опубликовано: 05.06.1976

Авторы: Демченко, Канторович, Лазарев, Митин, Стуров

МПК: B65B 9/02

Метки: запечатывания, наполнения, пакетов, продуктом, термосклеивающегося

...4) барабанов 23 и 24 и роторов 30 и 31 для удобства заправки лент и электрооборудование.Распределительная коробка 37, кроме механизма центрирования рисунка 38, содержит преобразователь скорости 43 за -печатываюших роторов 30 и 31, дозатора 27 и роторного ножа ЗЗ для замедления (выравнивания) их рабочей скорости со скоростью 23, 24 и ускорения скорости при фхолостых" перебегах и командоаппарат 44 с кулачком 45, профиль которого регулируется путем смешения половин кулачка 45 для регулирования продолжитель - ности работы преобразователя скорости 43 на рабочей скорости или скорости фхолостого перебегаф, чем достигается регули- у ровка длины пакета и обеспечивается получение заданного диапазона длин пакетов.Преобразователь скорости 43...

Номер патента: 526547

Опубликовано: 30.08.1976

Авторы: Карабут, Коновка, Тарноруцкий

МПК: B65B 9/02

Метки: пленку, предметов, термосклеевающуюся, упаковки

...при упаковке в прозрачные пленки по предлагаемому способу под нижнюю пленку помещают замкнутые элементы, образующие контуры вокруг изделий и коэффициент поглощения энергии которых превышает коэффициент поглощения энергии пленки.Способ упаковки осуществляют следующим образом.На вакуумный стол упаковочной машины помещают элементы, представляющие собой замкцутыс контуры (коэффцццецт поглощения энергии элементов, выполненных, например, цз резины, превышает коэффициент поглощения энергии упаковочных пленок). Поверх 5 этих элементов укладывают нижнюю пленку,например прозрачную полиэтиленовую. На нижнюю пленку в площадях, ограниченных замкнутыми контурами, помещают предмет, накрывают верхней такой жс пленкой. Всю 10 систему нагревают, например,...

Номер патента: 536092

Опубликовано: 25.11.1976

Авторы: Бернадский, Буров, Лебедев, Пономарев

МПК: B65B 9/02

Метки: плоских, упаковки

...является обеспечение упаковки слипающихся изделий.Это достигается тем, что питатель изделий состоит из разметчикаимеющего красконаносящий ролик, и контактирующий с ним ролик с выступами, связанный посредством цепной передачи с указанными рабочими узлами, и приемного стола.На фиг. 1 схематически изображено устройство для упаковки плоских изделий, общий вид;,на фиг, 2 - разрез А - А на фиг, 1.Устройство содержит два рулонодержателя 1 и 2 для упаковочного материала, пита- тель изделий, маркировочное приспособление 3, приспособление 4 для нанесения клея на упаковочный материал, запечатывающий механизм 5 и режущий инструмент, выполненный в виде подвижного и неподвижного ножей б и 7,Устройство приводится в действие с помощью...

Номер патента: 555035

Опубликовано: 25.04.1977

Авторы: Арист, Городецкий, Крупман, Липин, Симонов, Скорубский, Хаустов, Щербин

МПК: B65B 9/02

Метки: пленку, упаковки, штучных

...размещенэлектронагреватель 18, соединенный с опорой 14.На тележке 2 смонтированы фиксаторы1 9 для пленки.Колеса 3 тележки 2 установлены на рель псах 20 стола 21, поверхность которогоимеет выемки (на чертеже не показаны)для размещения в них труб.Рулонодержатели 1 смонтированы на столе на стойках 22, перед каждой из которых 2к столу прикреплены электрорезаки 23, дляобрезки концов пленки и их сварки,Перед столом 21 расположен стеллаж24 для размещения труб,Тележка 2 приводится в движение с по- зОмощью привода 25,Устройство работает следующим образом,На стойки 22 устанавливаются рулонодержатели 1 с пленкой, ширина которой должна соответствовать упаковываемым трубам. 35Затем конец пленки одного из рулонов закрепляют фиксатором 19 и при...

Номер патента: 558633

Опубликовано: 15.05.1977

Авторы: Бенгт, Джон-Эрик, Торе, Франц

МПК: B65B 9/02

Метки: двух, лент, между, продукта, упаковки

...имеются также нагреватель27, патрубок 28 для подачи воздуха, направляющие ролики 29 для лент 3 и 4 упаковочного материала, механизм 30 для формования на ленте 4 гофр, транспортер 31 для удаления заполненных и запечатанных пакетов 32 из устройства и панель 33 управления, включающая в себя все необходимые управляющие и контрольно-измерительные приборы для контроля за температурой в различных зонах нагрева и т. д.Устройство работает следующим образом.Лента упаковочного материала с помощью подающего барабана 18 проводится через приспособление 20 для нанесения отрывной полоски, формующий и режущий элемент 21 и нагреватель 22, при этом осуществляются пробивка разливочного отверстия, помещение на последнее отрывной полоски, нагрев и...

Номер патента: 564215

Опубликовано: 05.07.1977

Авторы: Арист, Городецкий, Корсунский, Крупман, Липин, Ляховецкий, Симонов, Скорубский, Удачин, Хаустов, Щербинин

МПК: B65B 9/02

Метки: пленку, труб, упаковки

...15 нли ящика. При необходимости указанные упоры могут сниматься. Для упаковки труб используют полиэтиленовую пленку 16, свариваемую электронагревательным роликом 17 (фиг, 3). У стола 1 расположен пульт 18 управленйя, а цилиндры соединены с йапорной магистралью (не показана).Устройство работает следующим образом, На стол 1 укладывают по всей длине полиэтиленовую или поливннилхлорндную пленку. ЗатемФормула изобретения 15 2 С на нее в ячейки, образованные полосами 3 и слоем 4, укладывают трубы, Поверх труб укла. дывают второй слой пленки и электронагревагельным роликом, прокатывая последний по слою 4 фторопласта, сваривают обе пленки по краям и между отдельными трубами, Затем сваривают обе пленки по торцам труб. Таким образом, все...

Номер патента: 564216

Опубликовано: 05.07.1977

Авторы: Еременко, Маслов, Хромов

МПК: B65B 9/02

Метки: двух, между, оболочек, упаковки

...6 для его перемецення.В неподвижной раме 7 над столом закреплена катушка 8 для пленки 9, при этом послелняя вместе .со. сто,лом,.образует, вакуумную камеру.Нагревательукреплен.иа стойках О, например, четырех, жестко свяэайных со столом 3, и представляет собой кварцево-галогенные лампы.Для включения нагревателяв устройстве имеется кнопка 11, а крышка 12 служит для обеспечения лоступа в зону загрузки чпаковываемых изделий.Устройство работает следующим обра Через загрузочное окно с крышкой 12 ковываемые изделия 5 укладываются на подложку 4, разметцениую на подъемно опускном столе 3. Нажатием кнопки 11 Пуск включает. ся нагреватель 1, В этот момент стол 3 опушен (фиг. 3), а пленка 9 находится в непосрелственной близости от...

Номер патента: 627017

Опубликовано: 05.10.1978

Авторы: Богуславская, Олещенко, Шевченко

МПК: B65B 9/02

Метки: ложемент, пленку, полимерную, упаковки

...изделий; на фиг.2 - то же, после вакуумформования подложки; на фиг.З- то же, с упаковываемым изделием.Ложемент для упаковки изделий ,в полимерную пленку состоит из плкты 1, имеющей каналы 2 длявоздуха и гнезда 3, повторяконфигурацию упаковываемыхс учетом толщины пленки иных пластин 4, выступающихнем гнезд. Количество гнездта обусловлено размерами плупаконываемого чзделия0Ложемент работает следу ощим образом,Сначала осуществляют вакуумформование подложки. При этом полимерная пленка 5 повторяет рельеФ ложе- мента,. обтягивая плиту 1, внутРеннюю поверхность гнезд 3 и вертикаль ;ные пластины 4 фиг.2). После окончания вакуумформования подложки в гнезда 3 укладывают упаковываемые изделия 6, накрывают пленкой 7 и производят окончательную...

Номер патента: 628030

Опубликовано: 15.10.1978

Авторы: Борковский, Коновка, Панкин, Тарноруцкий

МПК: B65B 9/02

Метки: пленку, предметов, упаковки

...поверхность последнего меньше рабочей поверхности плоского поддона. 1 рцчем по периметру плоског (1 олдонз имен)т(я стенки, Вь(сота котос 1, подъемприспособ. и, нагревате 5, два подасположен с о возвратноимеет плос- пирзмидальрабочая порхности подмен)тся стсц. ысоты высту628030 Формула изобретения 3нижней рама. Далее включают вакуумпрнэтом разогретая пленка обтягивает поверхность поддона 6, т. е. принимает ео форму,Затем нагрев и вакуум отключают, вакуумный стол опускают вниз; пленка остается 5в зажимных рамках. На вакуумный столподают поддон 7, а стол снова поднимаютвверх, Нож (не показан) отрезает по внут.реннему контуру поддона 7 отформованнуючасть пленки, которая надает на этот поддон. Вакуумный стол 2 опускают и поддон 7с подложкой...

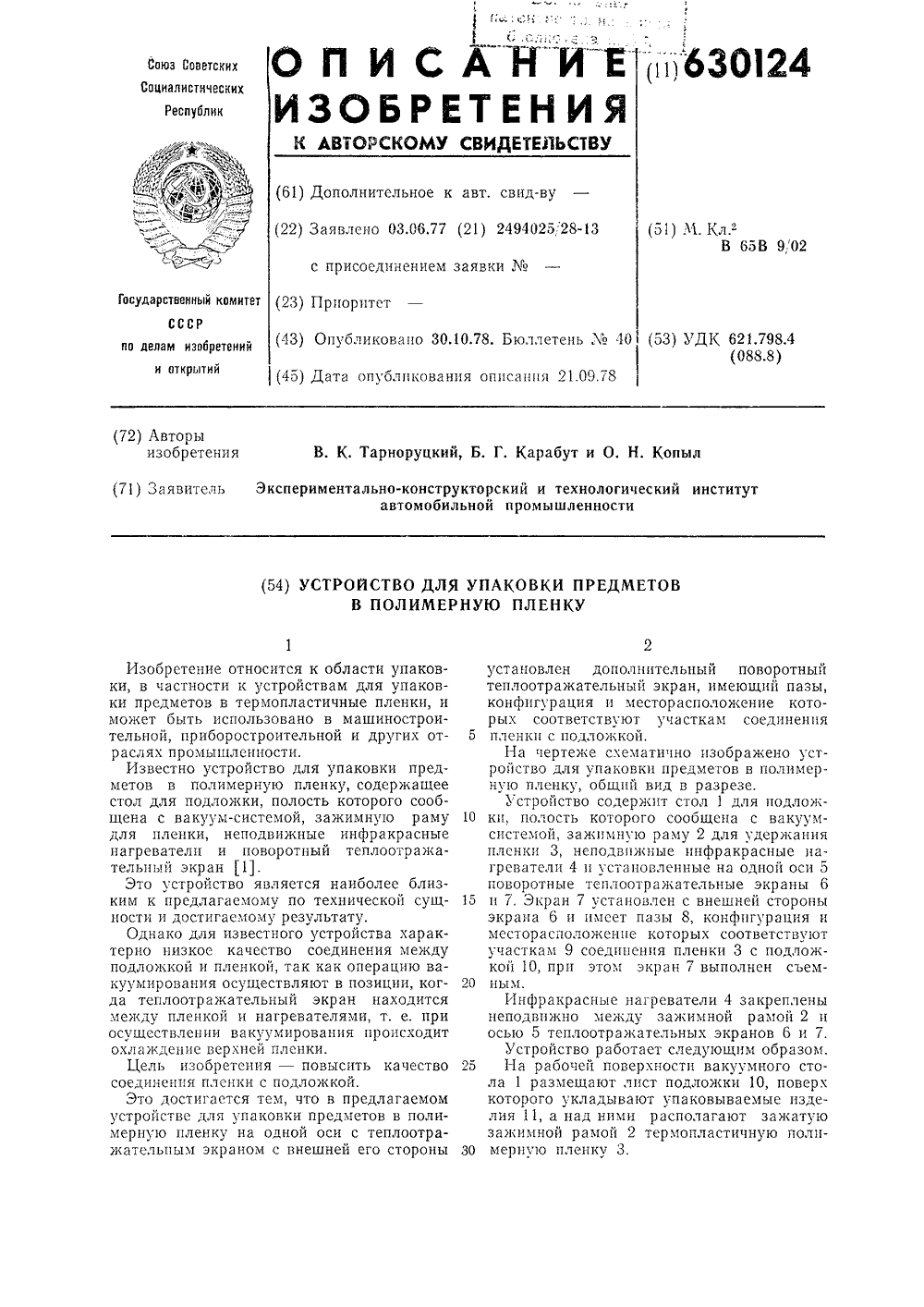

Номер патента: 630124

Опубликовано: 30.10.1978

Авторы: Карабут, Копыл, Тарноруцкий

МПК: B65B 9/02

Метки: пленку, полимерную, предметов, упаковки

...6 и имеет пазы 8, конфигурация иместорасположение которых соответствуютучасткам 9 соединения пленки 3 с подложкой 10, при этом экран 7 выполнен съем 20 ным.Инфракрасные нагреватели 4 закрепленынеподвижно между зажимной рамой 2 иосью 5 теплоотражательных экранов 6 и 7.Устройство работает следующим образом.25 На рабочей поверхности вакуумного стола 1 размещают лист подложки 10, поверхкоторого укладывают упаковываемые изделия 11, а над ними располагают зажатуюзажимной рамой 2 термопластичную поли 30 мерную пленку 3.13 М,1Ьф Раауг Составитель А. ЬражниковаРедактор М. Дмитриева Техред Н. Рыбкина Корректор Л, Тарасов Подписноев СССР аж 1033Министрорытийнаб., д. 4/5 Изд.690 ТиГосударственного комитета Совета по делам изобретений и отк...

Номер патента: 649615

Опубликовано: 28.02.1979

Авторы: Гурфинский, Калинин, Квитко, Семендяев

МПК: B65B 9/02

Метки: пленку, упаковки

...взаимодействующим с неподвижным упором 28 на кулаке 1 б, и штифта 29 на корпусе блока 7, Собачка 2 б шарнирно овязана с рычагом 10. Вращение ротора 3 и привод механизмов автомата осуществляется с помощью электродвигателя 30 через редуктор 31, шестерню 32 и зубчатое колесо 33, Для отвода от автомата упакованных изделий имеется лоток 34. Автомат работает следующим образом.От электродвигателя 30 приводится во вращение ротор 3, Пленка подается к ротору 3 и, сматываясь с барабана 17, накрывает гнездо 4. Блок 7 против каждого гнезда перемещается вместе с ротором. Ролик 15 механизма поворота каждого блока, взаимодействуя с выступом на кулаке 1 б, перемещает рейку 14, которая через шестерню И поворачивает ось 8. При этом закрепленный на оси 8...
