Бороденко

Номер патента: 1126888

Опубликовано: 30.11.1984

Автор: Бороденко

МПК: G01R 19/02

Метки: периодического, постоянной, сигнала, составляющей

...фиксируют каждый момент достижения экстремума измеряемого сигнала, от этогомомента производят отсчет заданногоинтервала времени, в момент его окончания производят выборку мгновенного значения сигнала, запоминают его до следующего момента выборки и по полученному значению напряжения су дят о значении измеряемого параметра, причем интервал времени отсчета устанавливают равным четверти периода переменной составляющей сигнала.На фиг.1 изображена. диаграмма, поясняющая предлагаемый способ измерения; на фиг.2 - схема. устройства для его осуществления.Использование способа поясняется на примере переходного тока а 1=1 +1 1 короткого замыкания, апериодическая(постоянная составляющая которого измеряется по экспоненциальному закону,...

Номер патента: 1125646

Опубликовано: 23.11.1984

Авторы: Бобров, Бороденко, Головчук, Краснобаев, Назаренко

МПК: G09B 23/18

Метки: кабельных, методам, обучения, повреждения, связей, тренажер

...входами первого 15 второго 6, третьего 17 и четвертого 18 магазинов емкостей ссответственно, выходы пер:ого 15. второго 16 . третьего 17 и четвертого 18 магазинов емкостей соединен соответ- - ственно с первьп втарь, третьим и четвертым выходами блока 1 ч.Узлы 1 имитации изменения значений электрических араметрав лиий представляют собой параллельный сантур, в одной ветви .-:атораго вклс тены переменная емкость г;ля имитации емкостнол связи межчу килой кабеля ь: землей, а в другой - переме нное с Гтр Отиленке ля. "иациисопротивления нзаляцля .ежду жилойи землей,Блок регулирсвалия "."ксатно асимметрии кабелт ной линии (Фиг, 3) содержит четыре мааиа 5-,8 емка -3тей и коммутатор 19, например набормногосекционных переключателей,с помощью...

Номер патента: 1120368

Опубликовано: 23.10.1984

Авторы: Бороденко, Краснобаев, Назаренко, Степанов

МПК: G06G 7/52

Метки: вероятности, отказов, системы, технической, функционирования

...которых являются входом задат. чика гарантированной вероятности, а выходы - с входами соответствующих аналого-цифровых преобразователей группы, выходы которых соединены с входами соответствующих дешифраторов группы, выходы которых являются выходами задатчика гарантированной вероятности.Для технической системы с известной длительностью эксплуатации Т и интенсивностью отказовопределяется значение Т и отображается гарантированная вероятность обеспечения работоспособного состояния при наличии в ЗИПе одного, двух, , и блоков за время эксплуатации, равное Т (ш задатчиков гарантированной вероятности и блок отображения) .На фиг, 1 приведена структурнаясхема устройства; на фиг, 2 - схемазадатчика гарантированной вероятности,Устройство...

Номер патента: 1120341

Опубликовано: 23.10.1984

Авторы: Бороденко, Назаренко, Семенов

МПК: G06F 15/173

Метки: графа, исследования, параметров

...третий вход второгоэлемента И каждого вычислительногоблока соединен с выходом генераторатактовых импульсов, выход второгоэлемента И -го вычислительного блока соединен с вторыми входами-хэлементов И первой группы П вычислительных блоков, выход первого элемента И -го вычислительного блока соединен с вторыми входами -х элементов И второй группы ь вычислительных блоков (где= 1, , ь.), установочные входы регистров сдвига,счетчиков, первого и второго реверсивных счетчиков всех вычислительныхблоков объединены и соединены с входом блока задержки, выход которогосоединен с входами блока ключей вычислительных блоков,Предлагаемое устройство осуществляет вычисление ранга вершин графа в соответствии с функцией Р (Ц,1) Р К) Р (Ц, 1 203411где Р(1)...

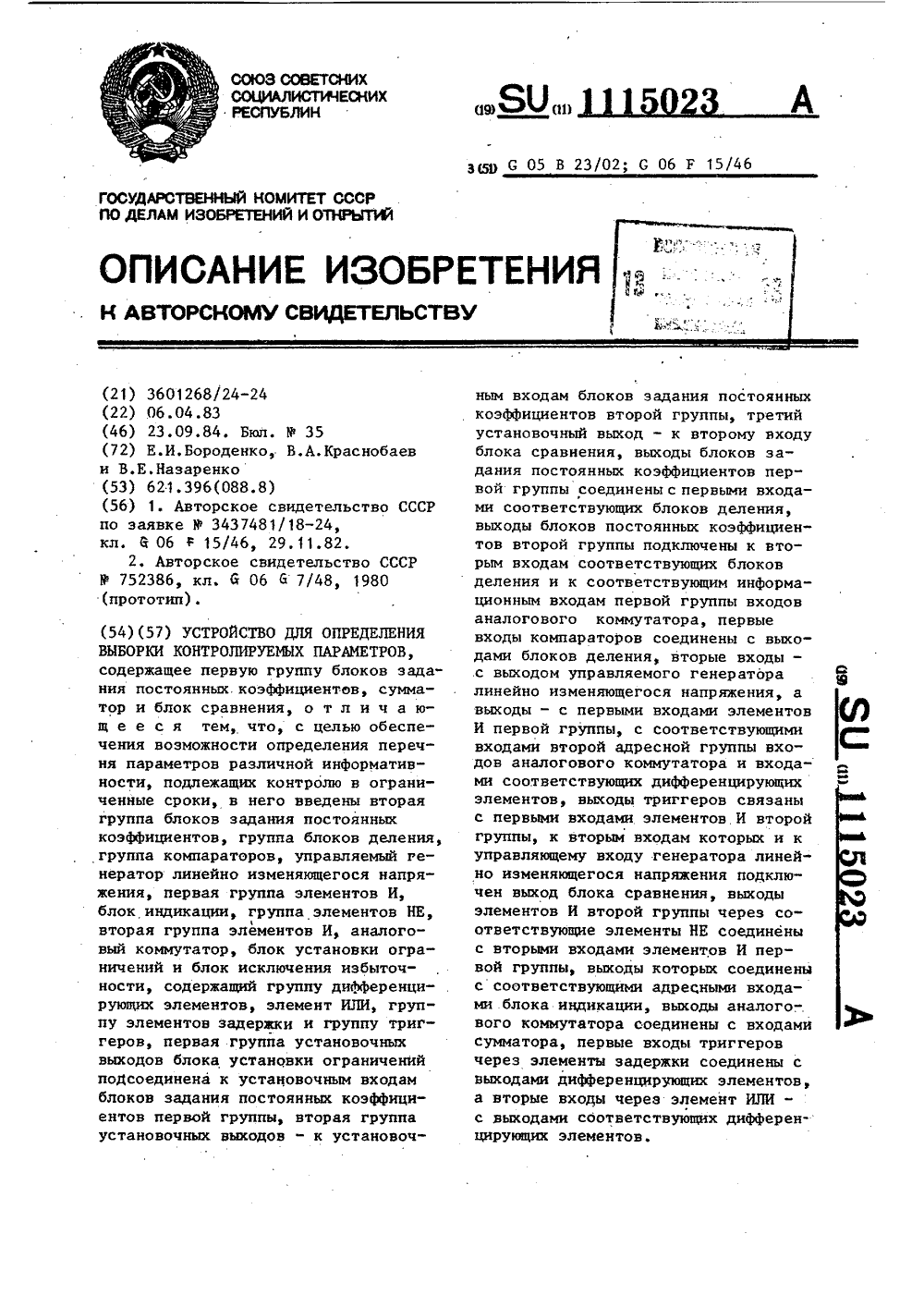

Номер патента: 1115023

Опубликовано: 23.09.1984

Авторы: Бороденко, Краснобаев, Назаренко

МПК: G06F 17/00

Метки: выборки, контролируемых, параметров

...блоков постоянных коэффициентов, блоки деления). Эти параметры ранжируются по величине(компараторы, управляемый генератор линейно изменяющегося напряжения). Производится суммирование длительностей контроля параметров до определенного заданного ограничения (аналоговый компаратор, сумматор, блок сравнения). Параметры, дающие наибольшую убыль энтропии на единицу времени проверки и по суммарному25 3 11150времени контроля не превышающие неко-торое заданное время ограничения,отображаются на устройстве.отображения (блок исключения избыточности,первая и вторая группы схем И, группа схем НЕ, устройство отображения).Таким образом, определяется группапараметров контроля, дающая наибольшую убыль энтропии за время проверки, меньшее заданного. 10В...

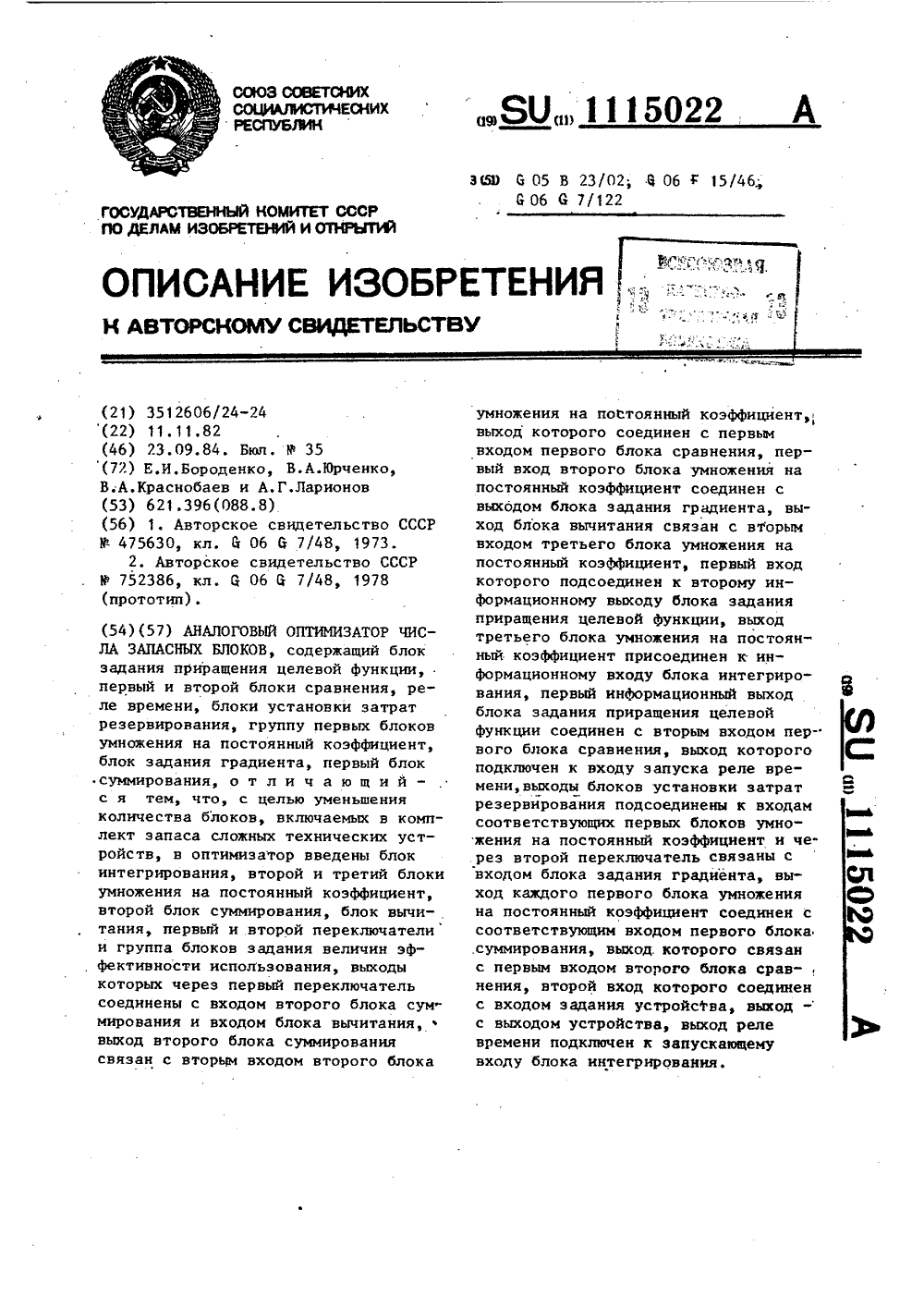

Номер патента: 1115022

Опубликовано: 23.09.1984

Авторы: Бороденко, Краснобаев, Ларионов, Юрченко

МПК: G06F 17/00

Метки: аналоговый, блоков, запасных, оптимизатор, числа

...(градиентный метод)Процесс поиска решения (1) и (3) градиентным методом заключается в выборе для каждого-го типа блока такого наименьшего значения о, для которого впервые выполняется условиеРбч-Р( )йЪСЙ+Эо, (4) где и - произвольно выбранный градиент.Сомножители (1 - Эо ) в (1) и (1 + +Во ) в (4) учитывают особенности функционирования сложных, технических устройств. Для простых технических устройств Эо = О, выражения (1) и (4) трансфоримруются в (1) и (4), приведенные в описании известного устройства.Устройство работает следующим образом.Устанавливается произвольное значение градиента 00 и для каждого типа блока подбирается наименьшее ,значение И, для которого впервые выполняется условие (4) . Если условие (4) не выполняется, то...

Номер патента: 1114995

Опубликовано: 23.09.1984

Автор: Бороденко

МПК: G01R 31/34

Метки: времени, механической, постоянной, синхронного, электродвигателя

...контролируемого сигналанапряжения биений О з при выбеге двигателя; на фиг.2 - устройство дляреализации предлагаемого способа.Ло отключения двигателя от источника напряжения на двигателе О и наисточнике О синфазны, угол сдвигафаз с 1 и напряжение биений О равнынулю. В момент отключения двигателяот сети 1величина изменяетсяскачком от 0 до ц (угол нагрузкиодвигателя в предшествующем режиме),соответствующего фазовой характерис 1 тике собственной ЭДС двигателя. Вмомент достижения первого экстремума (максимума) огибающей значениео"изменяется скачком от +180 до -180а в момент второго экстремума (минимума) огибающей биений знак о изменяется на противоположныйЭто позволяет только по знаку дпроще и точнее Фиксировать моменты...

Номер патента: 1113751

Опубликовано: 15.09.1984

Автор: Бороденко

МПК: G01R 23/16

Метки: анализа, гармонического, сигнала, электрического

...судят об относительр м содержании второй. гармоники в .игнале Г 21,Недостатком такого способа является низкое быстродействие измеренияввиду многооперационности его реализации.Цель изобретения - повышениебыстродействия.Поставленная цель достигается тем,45что согласно способу гармоническогоанализа электрического сигнала известНой частоты, основанному на преобразовании входного сигнала и измерении результата на индикаторе, проводят выделение экстремумов входногосигнала, измеряют длитепьность интервалов времени между экстремумами,сранивают ее с заданным интервалом,находят разность указанных длительностей и по ее величине судят оботносительном содержании второй гармонической составляющей н сигнале. 2При этом в качестве заданногоинтервала...

Номер патента: 1107122

Опубликовано: 07.08.1984

Авторы: Бороденко, Карпова, Краснобаев, Пшеничный, Стеценко

МПК: G06F 7/72

Метки: арифметическое, классов, остаточных, системе

...по 15 модулю два, выходы девятого и одиннадцатого элементов ИЛИ соединенысоответственно с первым входом тринадцатого элемента И, входом пятогоэлемента запрета и первым входом 20четырнадцатого элемента И, входомшестого элемента запрета, вторыевходы тринадцатого и четырнадцатогоэлементов И; управляющие входы пятого и шестого элементов запрета сое-Ъ 5динены с входом Сложение устройст."ва, выходы тринадцатого и четырнадцатого элементов И, пятого и шестогоэлементов запрета подключены соответственно к первым входам пятнадцаЗ 0 того и шестнадцатого элементов ИЛИи к их вторым входам выходы пятнадцатого и шестнадцатого элементов ИЛИсоединены соответственно с (р+ 1)/2++11 и (р+1)/2+2 входами третьего 35 регистра 1.23Недостаток известного...

Номер патента: 1096641

Опубликовано: 07.06.1984

Авторы: Бороденко, Краснобаев, Панарин, Семенов, Стеценко

МПК: G06F 7/72

Метки: возведения, квадрат, модулю, чисел

...соединен с шиной задания значения Р/2, выходы сумматора по модулю Р соединены соответственно с первыми входами элементов. ИЛИ второй группы, вторье входы которых соединены соответственно с выходами элементов запрета группы, первые входы которых соединены соответственно с выходами регистра выхода, вторые вхо ды элементов запрета группы объединены и соединены с шиной задания диапазона вычисления устройства,Известен алгоритм выполнения операции возведения чисел в квадрат по модулю Р для операндов, лежащих только в положительном числовом диапазоне (ОА С Р) В = А (упор Р) =сС, т е, А= К Р + К (ОЫР). Для определения результатов операции возведения в квадрат по модулюР как в положительном, так и в отрицательном числовом диапазоне...

Номер патента: 1095178

Опубликовано: 30.05.1984

Авторы: Бороденко, Краснобаев, Семенов, Стеценко

МПК: G06F 7/72

Метки: модулю, умножения, чисел

...которыхсоединены соответственно с первой группой входов коммутатора, вторая группа входов которого соединена соответственно сЭ, 10951 выходами ключей первой группы, первый выход сумматора по модулю два соединен с первым входом первого элемента И, второй выход сумматора по модулю два соединен с первым входом второго элемента И, выходы первого и второго элементов И соединены с первыми входами соответственно пятого и шестого элементов ИЛИ, выход выходного регистра является выходом устрой 1 О ства, введены третий и четвертый элементы И, причем. управляющий выход коммутатора соединен с запрещаю-,. ,щими входами третьего и четвертого, элементов И, со вторыми входами 15 первого и второго элементов И, выходы третьего и четвертого элементов И...

Номер патента: 1095172

Опубликовано: 30.05.1984

Авторы: Бороденко, Краснобаев, Стеценко

МПК: G06F 7/49

Метки: возведения, модулю, степень, чисел

..."Я А" при четномпоказателе степени (о=2 К), значениеА" входит с положительным знаком, ипоэтому ( Р - А) =М,Р + к, где А"=КР+В,.При нечетном значении показателястепении =2 К+1)(Р -4)"= Р"-С РА+л(Р -А ) тоаР =Р-о.Это и является основным алгоритмом определения результата операции(щоа Р ) в изобрЕтении.На чертеже представлена структурная схема предлагаемого устройства.Устройство содержит вход 1 операнда устройства, входной регистр 2,дешиФратор 3, группу Р -1/2 элементов ИЛИ 4, шифратор 5, первую и вторую группы элементов И б и 7, вход8 управления четной степени устройства, вход 9 управления нечетной степени устройства, сумматор 10 по модулю Р, входы 11 знака сумматора 10по модулю Р, элемент ИЛИ 12, выходной регистр 13, выход 14...

Номер патента: 1091272

Опубликовано: 07.05.1984

Автор: Бороденко

МПК: H02H 3/28

Метки: блокировки, дифференциальной, защиты, трансформатора

...26-28. Причем выхацпервого элемента И 25, выход второгоэлемента 27 выдержки времени и выходтретьего элемента 28 выдержки являются соответственно первыми, вторымии третьими выходами формирователя,соединенными с входами второго элемента И 29, входящего в блок 3 совпадения,На фиг.3-6 показаны дифферехгцисл:ный ток 30 в первичной обмотке трансреактора, напряжение 31 на вторичнойобмотке, импульсы 32, форггируемыефармроватРлем 2 при дастюкени 1 током.20максимальных значений запугк эле мента Быдержки Бремени и храр 21 ировэниехмгу 1.сохз 1 хереэ Бремя ь. = 94 мс гослегчаксимума така 33 и 34 саотвеГстБен хно; снгЯБ 1,зэ на выходе блока савп" " 3 д.-.гия, СИГННЛ За На ВЫХОде рас 11112 р 11.,.Олуволн тока равны 10 м., а прибрас.;сах;"аа...

Номер патента: 1081420

Опубликовано: 23.03.1984

Автор: Бороденко

МПК: G05D 23/08

Метки: резонанса, реле, частоты, язычкового

...2 - схе 20 2ма устройства дпя реапиэации предпоженного способа,Язычковое репе имеет в области резонансной частоты следующие характериотики: ток 1 срабатывания, измеренныйпри ппавном увепичении управпяющегосигнала, динамический ток 2 срабатывания при подаче сигнапа топчком, ток отпускания 3.Для испытания репе испопьзована типовая схема измерения токов срабатывания и отпускания (фиг, 2), которая содер. жит блоки возбуждения (генератор), бпок5, индикации катушку 6 и контакт 7 рене, миппиамперметр 8. Генератор обеспечивает плавное и кпючевое изменение тока в катушке с поспедоватепьно соединенным миплиамперметром,По измеренным токам срабатывания иотпускания вычиспяют динамический коэффициент возврата К на отношениев. дин.токов,Еспи К меньше...

Номер патента: 1080187

Опубликовано: 15.03.1984

Авторы: Бороденко, Картавых, Краснобаев, Стеценко

МПК: G09B 9/00

Метки: кабельных, линий, мест, методам, обучения, повреждения, связи, тренажер, характера

...эффективности обучения,Указанная цель достигается тем,что в тренажер введен имитатор удаленности места обрыва кабеля и контакт имитации удаленности места обрыва кабеля, при этом имитатор удаленности меса обрыва кабеля подключен между клеммой, имитирующей землю, и контактом имитации удаленности 50места обрыва кабеля.На чертеже изображена принципиальная схема предлагаемого тренажера.Тренажер содержит измерительныеклеммы 1-4, клеммы 5, имитирующие 55землю, переменные сопротивления 6имитации омической асимметрии.имитируемой линии, подключенные последовательно в первую и третью жилымежду клеммой 1 и сопротивлением 7 60и между клеммой 3 и сопротивлением 7,сопротивления 7, подключенные к каждой жиле имитируемой линии между из-,ВНИИПИ Заказ...

Номер патента: 1078655

Опубликовано: 07.03.1984

Авторы: Балабанов, Бецков, Бороденко, Ивашин, Краснобаев, Стеценко, Ткаченко

МПК: H03M 13/51

Метки: исправления, многократных, обнаружения, одиночных, ошибок

...элементИЛИ и триггер, к второму входу кото"рого подключен выход элемента НЕ,вход которого подключен к выходублока обнаружения ошибок, вход которого подключен к выходу сумматорапо модулю два через второй элементИЛИ, второй вход которого подключенк информационному входу первогоэлемента ИЛИ, при этом второй вход 65 третьего элемента ИЛИ является установочным входом устройства,На чертеже представлена структурно-электрическая схема устройствадля исправления одиночных и обнаружения многократных ошибок,Устройство содержит сумматор 1 по модулю два, накопитель 2, датчик 3 одиночных ошибок, ключ 4, блок 5 обнаружения ошибок, элементы ИЛИ 6-8, элемент НЕ 9, триггер 10, установочный вход 11.Устройство для исправления одиноч ных и обнаружения...

Номер патента: 1069145

Опубликовано: 23.01.1984

Автор: Бороденко

МПК: H03K 5/153

Метки: импульсов, сигнала, синусоидального, формирователь, экстремумам

...детекторон соединены с выходом блока дифференцирования, выход каждого амплитудногодетектора через соответствующийуправляемый ключ подключен к входуднухполугериодкого выпрямителя, выход которого соединен с выходнымишинами, а выходы обоих нуль-оргачовподклточенц к управляющим входамсоответствующих ключей.На чертеже представлена схемаформирователя импульсон по экстремумам синусоидального сигнала,Устройство содержит блок 1 дифференцирования, входы которого соединены с входными шинами устройСтва, а выход - с входами нуль-.органов 2, 3, и амплитудн 1=:. детекторов 4 и 5, двухпслупериодный выпрямитель 6, вход которого через управляемый ключ 7 соединен с. выходом амлитудкого детектора ), а черезуправляемый ключ 8 - с выходом ам-плитудного...

Номер патента: 1069066

Опубликовано: 23.01.1984

Автор: Бороденко

МПК: H02J 3/24

Метки: автоматики, противоаварийной

...Фиг. 2 - харакеристикаего срабатывания.Устройство противоанарийной автоматики содержит датчик 1 разностифаз Д напряжений П, и Ь секцийподстанции потребителя, датчик 2разности частот Б, преобразователичастота-напряжение 3 и 4, схему 5сравнения на операционном усилителе (ОУ, дифференцируюцую схему 6,пиковый детектор 7 и реагирующий орган в виде сумматора 8 с компаратором 9. На входе сумматора установлены сопротивления для задания весовыхкоэффициентов Кд, К и К входныхвеличин. Компаратор 9 сравниваетсигнал О. на выходе сумматора с уставкой 7 э, пРопоРЦиональной величине заданного угла срабатынания,Входы устройства подключены к первойи второй секциям подстанции с вводными выключателями сети 10 и 11,разделительным ныключателем 12,синхронной...

Номер патента: 1069055

Опубликовано: 23.01.1984

Автор: Бороденко

МПК: H02H 7/04

Метки: броска, выявления, намагничивания, трансформатора

...регулярность временных интервалов нарушается, чередуются длительности меньше и больше полуqериодапромышленной частоты, что и позволяет констатировать бросок тока намагничивания силового трансформатора.На Фиг. 1 показана функциональнаясхема устройства, реализующая дан ный способ выявления броска токанамагничивания; на фиг. 2 - осциллограммы сигналов в характерных точкахдля различных режимов (2 а,б - внутреннего к,з. с током обычной и болышой кратности; 2 в - апериодическогоброска тока намагничивания с насыщенными трансформаторами тока; 2 гпериодического броска тока ндмагничивания.Устройство, реализующее данныйспособ, содержит датчик 1 производной тока во времени, например трансреактор, Формирователь 2 импульсов,совпадающих с...

Номер патента: 1065949

Опубликовано: 07.01.1984

Авторы: Бороденко, Клецель, Поляков

МПК: H02H 3/04

Метки: автоматики, аппаратуры, диагностики, дискретной, оперативной

...г:. ЦЕПЬ ВЫХОДНЬгХ Кантактанорганов 4 и 5 через вторые коммутаторы 7 и 18.Схема 10 содержитгг(д 5-триггер 19 игтна элемента И 20 и, 1(. Лагргческийблок 3 сад дРжигт 5 - т 1 риггеР .,2 и эле -менты 23 и 24, Нходы элементов 23и 24 подк 11 ючены к ны:(одаи 25 и 26Фармирсгнатецей 1 и 2 соответственно.Выходы элсиентон 23 и .4 Г(одключенык эмиттера;1 27 и 28 ограниченная пагмять (эаГГоиинает сигнал на заданноеВремя,)г, Выход 29 элемента подключенк входам элементов 20 и 2.1 и Входуг(5-триггера 19, Выход 30 элемента 28ПО г(клггд Ч Е Н К Д РУ ГР 1 У ( В щго Цаи Э т г Ег 1 гд -тан 20 и 21 и входу Ь - триггера 19,ИсГголнитсггьнь 1 е Органг 1 4 и 5 ВыпалеНгд 1 В Ннда ГЕрКаггов 1.1 Х гаЕТГЕ 31 и 32 Сэлементами памяти 33 и 34 и контактами 35...

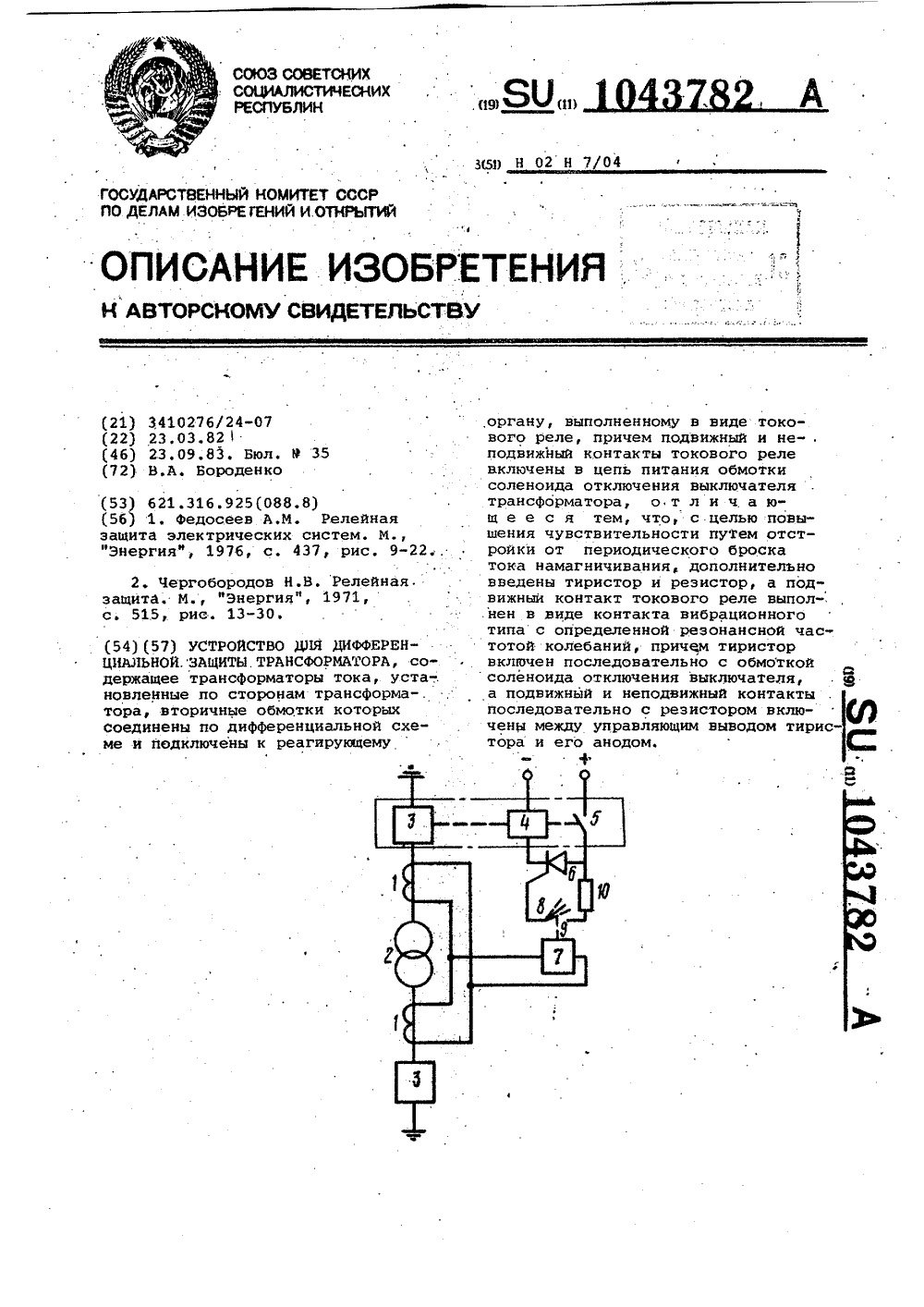

Номер патента: 1043782

Опубликовано: 23.09.1983

Автор: Бороденко

МПК: H02H 7/04

Метки: дифференциальной, защиты, трансформатора

...содержащее трансформаторы тока, установленные по сторонам трансформатора, вторичные обмотки которыхсоединены по дифференциальной схеме и подключены к реагирующему органу, выполненному в виде токового.реле, причем подвижный и неподвижный контакты токового реле включены в цепь питания обмотки соленоида отключения выключателя трансформатора, дополнительно введены ти Ористор и резистор, а подвижныйконтакт токового реле выполнен ввиде контакта вибрационного типа сопределенной резонансной частотойколебаний, причем тиристор включен 65 последовательно с обмоткой соленоида отключения выключателя, а подвижный и неподвижный контакты последовательно с резистором включены между управляющим выводом тиристораи его анодом.На прИлагаемом чертеже...

Номер патента: 1038951

Опубликовано: 30.08.1983

Авторы: Бороденко, Картавых, Краснобаев, Стеценко

МПК: G06G 7/122

Метки: графика, моделирования, сетевого

...сигнала на блок 8 при изменении длительности работ на время +Ьг, Источник 19 постоянного напряжения используется для выработки управляющих сигна- лов, передаваемых на блок 8. Элемент ИЛИ 21 используется как собирательный элемент запрещающего сигнала на вход ключа 20.Задатчик 22 временного интервала предназначен для установки необходимого времени +Ьй или -Ь 1 на соответствующих реле времении представляет собой два многоступенчатых переключателя.Блок 8 временной привязки содержит два генератора 23 и. 24 импульсов, два элемента. И 25 и 26, элемент ИЛИ 27 и счетчик 28.Генератор 23 импульсов предназначен для записи кодовой комби" нации в счетчик 28 при -ЬС = О. Генератор 24 импульсов предназначен для записи кодовой комбинации в счетчик 28...

Номер патента: 1037244

Опубликовано: 23.08.1983

Авторы: Бецков, Бороденко, Краснобаев, Семенов, Ткаченко

МПК: G06F 7/04

Метки: классов, остаточных, системе, сравнения, чисел

...известного устройства является низкое быстродействие.Цель изобретения - повышениебыстродействия.Поставленная цель достигается тем,что устройство для сравнения чиселв системе остаточных классов, содержащее первый и второй входные регистры, состоящие из и подрегистров,входы которых являются входами первого и второго чисел соответственно,первый и второй сумматоры, первую ивторую группу элементов ИЛИ, схемусравнения, первую и вторую группыэлементов И, причем первые входыпервого и второго сумматоров подключены соответственно к выходам первого и второго входных регистров, содержит первую и вторую группы по Бсумматоров (И = ЪР , где и - количестно оснований системы остаточныхклассов; Р - основание), третьюи четвертую, пятую и шестую...

Номер патента: 1035662

Опубликовано: 15.08.1983

Автор: Бороденко

МПК: H01H 11/04

Метки: контакта, магнитоуправляемого, резонансной, частоты

...периоду.На Фиг. 1 показана схема устройст-ва для реализацик предложенного способа на Фиг. 2 - осциллограмж коле- убаний рабочего магнитного потока на,Фиг. 3 - амплитудно-частотная характеристика веркоиа КЭМ.Устройство для реализации способа, (фкг. 1) содержит источник питания 1 промааленной частоты 50 Рц, кспытуемяй геркон 2 с катушкой управления3 и датчиком рабочего потока 4 в зонеконтактного зазора, подключенным кэлектронно-лучевому осциллограФу 5, например, типа С 1-19 Б. 65 Согласно предложенному способу увеличивают уровень напряжения на катушке 3 до тех,пор, пока контакт- детали геркона не начнут периодически соприкасаться. Фиксируют этот момент, например, акустически (по появлению дребезжания контактов, визуально (по...

Номер патента: 1034036

Опубликовано: 07.08.1983

Авторы: Бороденко, Краснобаев

МПК: G06F 7/72

Метки: возведения, квадрат, модулю, чисел

...ИЛИ, причем вход уст"р йства соединен с входом регистравхода, выход которого соединен с вхо"дом дешифратора, выходы которого соединены попарно с входами соответствующих элементов ИЛИ, выход регистравыхода соединен с выходом устройст"ва (23В этом устройстве операция возведения числа в квадрат по модулю Росуцествляется путем подачи на первыйи второй входы числа А, т.е. устройство определяет результат операции,также является большое количество Оборудования;Цель изобретения - сокрашение количества оборудования.Поставленная цель достигается тем,4 рчто в устройстве возведения чиселв квадрат по модулю Р введен шифратор, причем выходы элементов ИЛИ соединены соответственно с входами шифратора, выход которого соединенс входом регистра выхода.На...

Номер патента: 1030799

Опубликовано: 23.07.1983

Авторы: Бороденко, Краснобаев

МПК: G06F 7/49

Метки: модулю, умножения, чисел

...подключены соот.ветственно к первой и второй группамвходом коммутатора, выходы элементов ИЛИ третьей группы подключены к.соответствующим входам выходного ре"гистра, кроме того, устройство содержит два элемента И, четыре группыэлементов И, шифратор, шестой элемент ИЛИ,четвертую группу элемен"тов ИЛИ, сумматор по модулю Р ( Р "модуль, по которому работает устрой"ство), первые входы элементов И первой группы объединены с первыми входами соответствующих элементов Ивторой группы и подключены к соответствующим выходам группы коммута" тора, выходы первого и четвертого, второго и третьего элементов ИЛИ подключены к входам соответственно первого и второго элементов И, выходы которых подклочены к входам пятого элемента ИЛИ, вторые входы...

Номер патента: 1011194

Опубликовано: 15.04.1983

Авторы: Бороденко, Бородин, Ганжа, Гурьев, Кин, Лавошник, Лисаченко, Славутский, Чапала

МПК: B01D 53/78, B01D 53/80

Метки: аппарат, массообменный

...капельной влаги при необходимости создания высокого удельного орошения очищаемого газа. Цель изобретения - повысить надежность работы эа счет равномерного распределения жидкости.Поставленная цель достигается тем, что в массообменном аппарате, включающем контактный элемент, выполненный в виде верхнего и нижнего усеченных конусов, соединенных меньшими основаниями, распределитель газа с патрубком подачи газа, установленный под контактньмэлементом, орошающее устройство, установленное над верхним усеченньм.конусом контактного элемента, сливную 60 воронку с патрубком и каплеуловитель, контактный элемент выполнен н сечении в виде кольца и снабжен вертикально установленными перегородками, а сливная воронка соединена 65 с внутренней...

Номер патента: 1001908

Опубликовано: 07.03.1983

Авторы: Бороденко, Дегтярь, Карнет, Кирилина, Лишофай, Макарова, Пелеева, Плотников

МПК: A22C 17/14

Метки: кишечного, нитей, полуфабриката, сырья, химической

...зФ гревается (охлаждается) до требуемойдополнительные отсеки 9 и 10 с рас- температуры, затем откачивается на"пределительными коллекторами 11 и сет- сосом 15 через щелевой дроссель 16ками 12. Терморегулирующая буферная и отсек 9 сквозь перфорированную стенкамера 2 снабжена регулятором 13 уров- ку 8 и поступает в ванну 1, где обня раствора в ванне 1-и теплообменни. текает нити, а затем через перфориро"ком 11. Регулятор скорости движения ванную стенку 8, отсек 10, коллекторраствора состоит из насоса 15 и щеле и регулятор 13 уровня раствора воз.- вого дросселя 16. Регулятор темпе- вращается в терморегулирующую буфер"ратуры растворов состоит иэ датчика ную камеру 2. При обработке нить со 17, командоаппарата и исполнительно- кращается по...

Номер патента: 997180

Опубликовано: 15.02.1983

Автор: Бороденко

МПК: H02J 9/06

Метки: включения, двигателей, орган, пусковой, резерва, ресинхронизацией, синхронных

...0телей 1 и 2 и гашение магнитного поля СД соответственно первой и второйсекций потребителя, В нормальном режиме одноименные напряжения на,выходах датчиков 18 и 19 синфазны, 35блоки 4 и 5 и элементы 10, 11, 14и 15 не работают,При потере питания первой секциинапряжения выбегающих двигателейодинаково отстают по фазе от одноименных напряжений на выходах второго датчика (фиг,2). При заданнойуставке по углу сдвига фаз Ю блоки4 и 5 срабатывают по выходам 6 и 7,на третий вход элемента И 10 разрешающий сигнал подается элементомНЕ 12, Элемент И 10 срабатывает, сигнал запоминается элементом 14, кото"рый включает исполнительный блок16 и через элемент НЕ 13 снимает 50разрешающий сигнал с входа элементаИ 11, Благодаря этому, при последующем изменении...

Номер патента: 986468

Опубликовано: 07.01.1983

Авторы: Бороденко, Славутский

МПК: B01D 47/10

Метки: аппарат, газа

...и й с я тею, что шар снабжен оболочкой из износ и коррозиеустойчивогоматериалаИсточники информации,принятые во внимание при экспертизе1. Авторское свидетельствоЖ 428766 ю кл. В 01 1) 47/00 э07.04,72.2. Авторское свидетельство СССР% 288883 е кл. В 01 Х) 47/00,07.07.69. Э 9864 ным снаружи горловины, а шар выполнен из ферромьгБстнка. Горловина аппарате выполнена нэ пара- или диамагнетика, а шар снабжен оболочкой из износо- и корроэиеустойчивого материала. 5Устройство выполнено с регулятором напряженности магнитного поля источника. Регулятор напряженности включен в сис- тему автоматического регулирования процессом газоочистки, Регулятор напряжен О ности магнитного поля функционально связан с пультом управления для корректи рования...
