Генератор импульсов

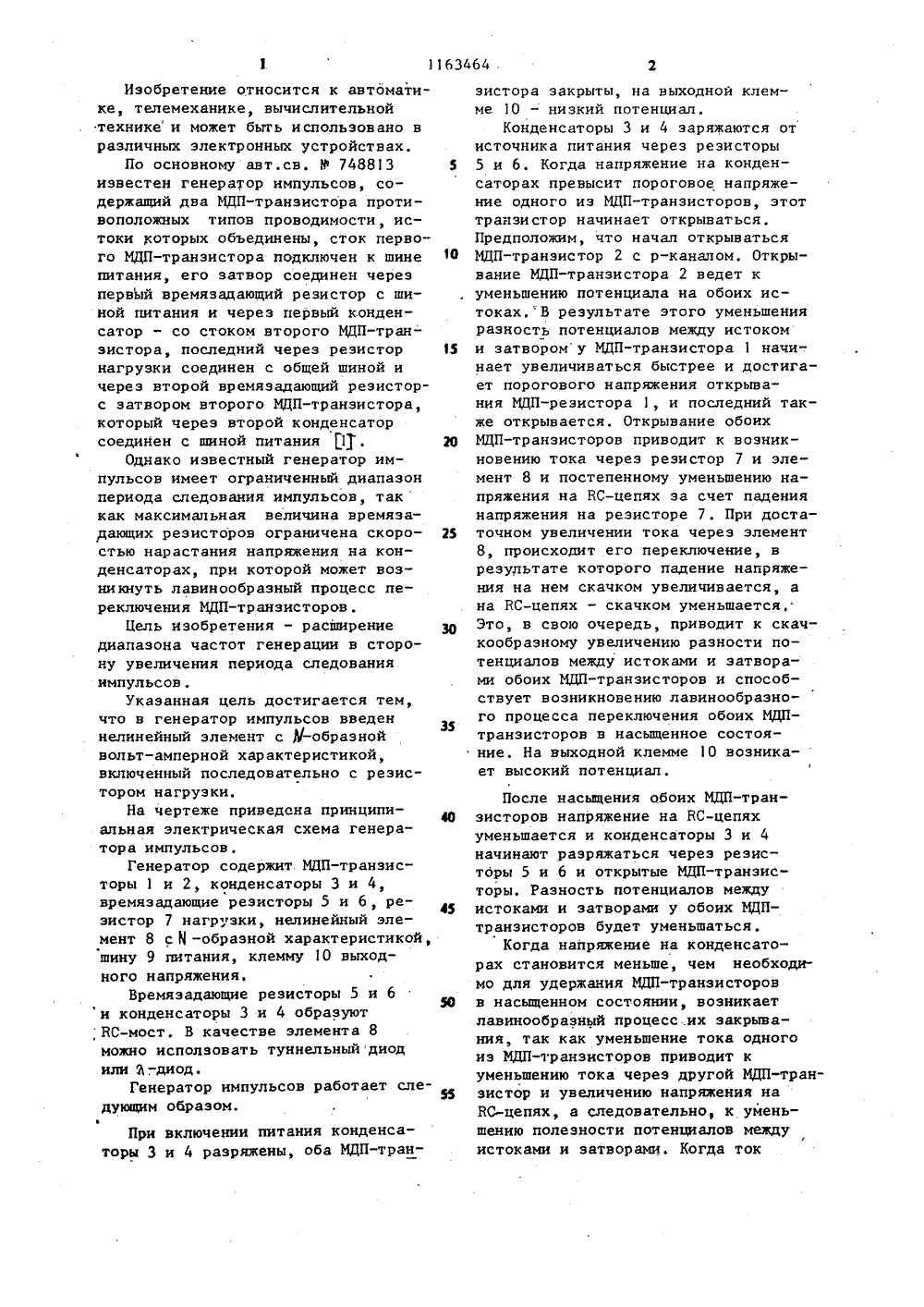

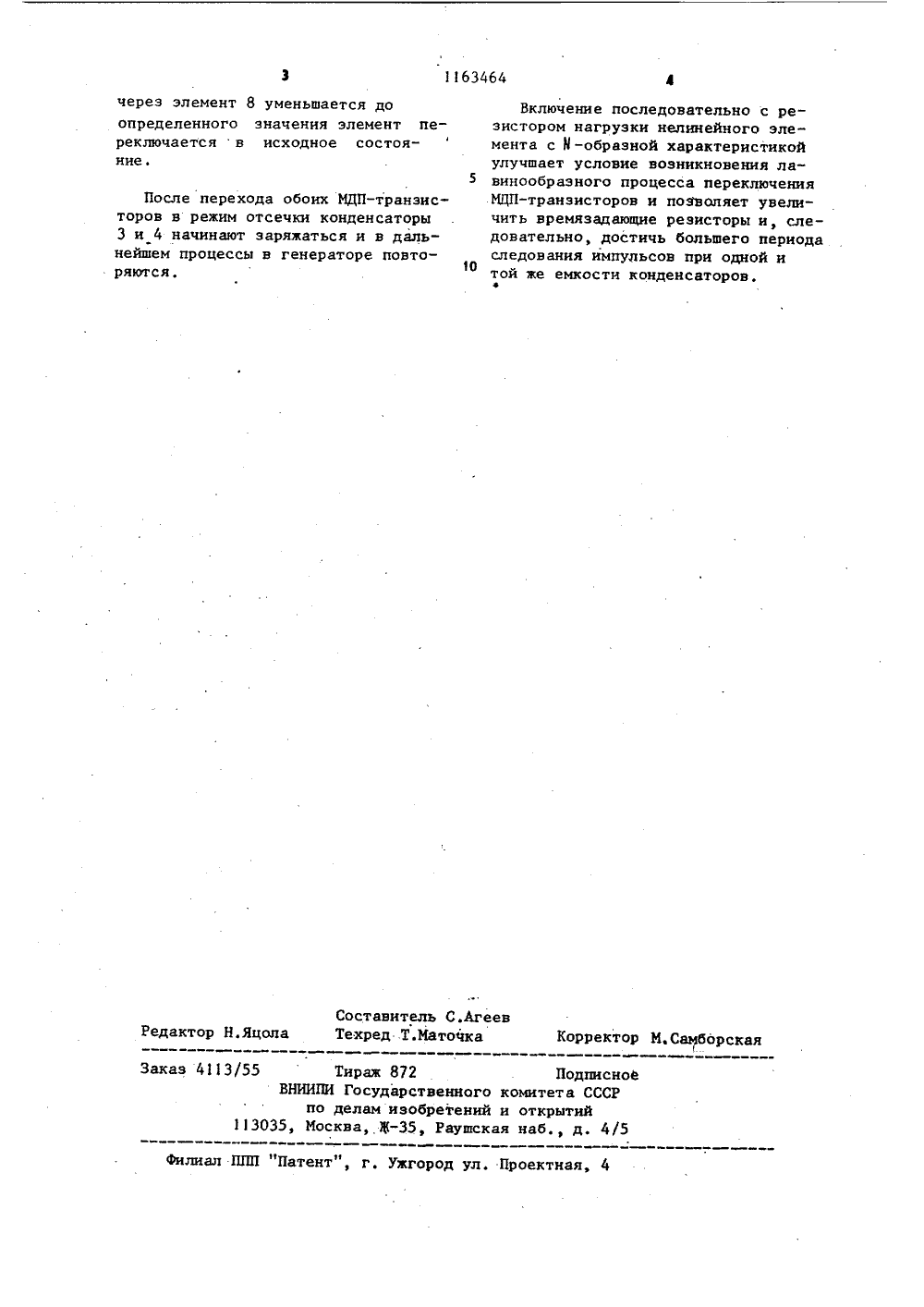

.8)видетел К 3/353 во СССР 1.03.78 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ПИСАНИЕ ИЗОБРЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54)(57) ГЯНКРАтОР ИМПУЛЬСОВ поавт,св. У 748813, о т л н ч а -ю щ и й с я тем, что, с целью расширения диапазона генерируемых частот, в него введен нелинейный элемент с-образной вольт-амперной характеристикой, включенный последовательно с резистором нагрузки.Изобретение относится к автоматике, телемеханике, вычислительнойтехникеи может быть использовано вразличных электронных устройствах.По основному авт.св. Р 748813известен генератор импульсов, содержащий два МДП-транзистора противоположных типов проводимости, истоки которых объединены, сток первого МДП-транзистора подключен к шинепитания, его затвор соединен черезпервый времязадающий резистор с шиной питания и через первый конденсатор - со стоком второго МДП-транзистора, последний через резисторнагрузки соединен с общей шиной ичерез второй времязадающнй резисторс затвором второго МДП-транзистора,который через второй конденсаторсоединен с шиной питания 11 .Однако известный генератор импульсов имеет ограниченный диапазонпериода следования импульсов, таккак максимальная величина времяза,цающих резисторов ограничена скоростью нарастания напряжения на конденсаторах, при которой может возникнуть лавинообразный процесс переключения МДП-транзисторов,Цель изобретения - расширениедиапазона частот генерации в сторону увеличения периода следованияимпульсов .Указанная цель достигается тем,что в генератор импульсов введеннелинейный элемент с Ф-образнойвольт-амперной характеристикой,включенный последовательно с резистором нагрузки,На чертеже приведена принципиальная электрическая схема генератора импульсов.Генератор содержит МДП-транзисторы 1 и 2, конденсаторы 3 и 4,времязадающие резисторы 5 и 6, резистор 7 нагр; эки, нелинейный элемент 8 с й -образной характеристикой,шину 9 питания, клемму 10 выходного напряжения.Времяэадающие резисторы 5 и 6и конденсаторы 3 и 4 образуют; НС-мост. В качестве элемента 8можно исползовать туннельный диодили Ъ;диод.Генератор импульсов работает следующим образом,При включении питания конденсаторы 3 и 4 разряжены, оба МДП-тран зистора закрыты, на выходной клемме 1 О - низкий потенциал.Конденсаторы 3 и 4 заряжаются от источника питания через резисторы 5 и 6. Когда напряжение на конденсаторах превысит пороговое напряжение одного из МДП-транзисторов, этот транзистор начинает открываться. Предположим, что начал открываться МДП-транзистор 2 с р-каналом. Открывание МДП-транзистора 2 ведет к уменьшению потенциала на обоих истоках.В результате этого уменьшения разность потенциалов между истоком и затвором у МДП-транзистора 1 начинает увеличиваться быстрее и достигает порогового напряжения открывания МДП-резистора 1, и последний также открывается. Открывание обоих МДП-транзисторов приводит к возникновению тока через резистор 7 и элемент 8 и постепенному уменьшению напряжения на ВС-цепях за счет падения напряжения на резисторе 7. При достаточном увеличении тока через элемент 8, происходит его переключение, в результате которого падение напряжения на нем скачком увеличивается, а на КС-цепях - скачком уменьшается,- Это, в свою очередь, приводит к скачкообразному увеличению разности потенциалов между истоками и затворами обоих МДП-транзисторов и способствует возникновению лавинообразного процесса переключения обоих МДП- транзисторов в насыщенное состояние. На выходной клемме 10 возникает высокий потенциал . После насьпцения обоих МДП-транзисторов напряжение на ВС-цепях уменьшается и конденсаторы 3 и 4 начинают разряжаться через резисторы 5 и 6 и открытые МДП-транзисторы. Разность потенциалов между истоками и затворами у обоих МДП- транзисторов будет уменьшаться,Когда напряжение на конденсаторах становится меньше, чем необходи. мо для удержания МДП-транзисторов в насыщенном состоянии, возникает лавинообразный процесс.их закрывания, так как уменьшение тока одного из МДП-транзисторов приводит к уменьшению тока через другой МДП-транзистор и увеличению напряжения на ВС-цепях, а следовательно, к уменьшению полезности потенциалов между истоками и затворами. Когда ток11 Ь 3464 Составитель С.АгеевТехред Т.Матова Корректор И,Самборская Редактор Н.Яцола Тираж 872 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, -35, Раушская наб., д. 4/5Заказ 4113/55 Филиал .ППП "Патент", г, Ужгород ул. Проектная, 4 через элемент 8 уменьшается доопределенного значения элемент переключаетсяв исходное состояние,После перехода обоих МДП-транзисторов в режим отсечки конденсаторы 3 и 4 начинают заряжаться и в дальнейшем процессы в генераторе повторяются. Включение последовательно с резистором нагрузки нелинейного элемента с 1 -образной характеристикой улучшает условие возникновения ла винообраэного процесса переключенияМЦП-транзисторов и позволяет увеличить времязадающие резисторы и, следовательно, достичь большего периода следования импульсов при одной и той же емкости конденсаторов, Ф
