Устройство для продольного перемещения деревьев

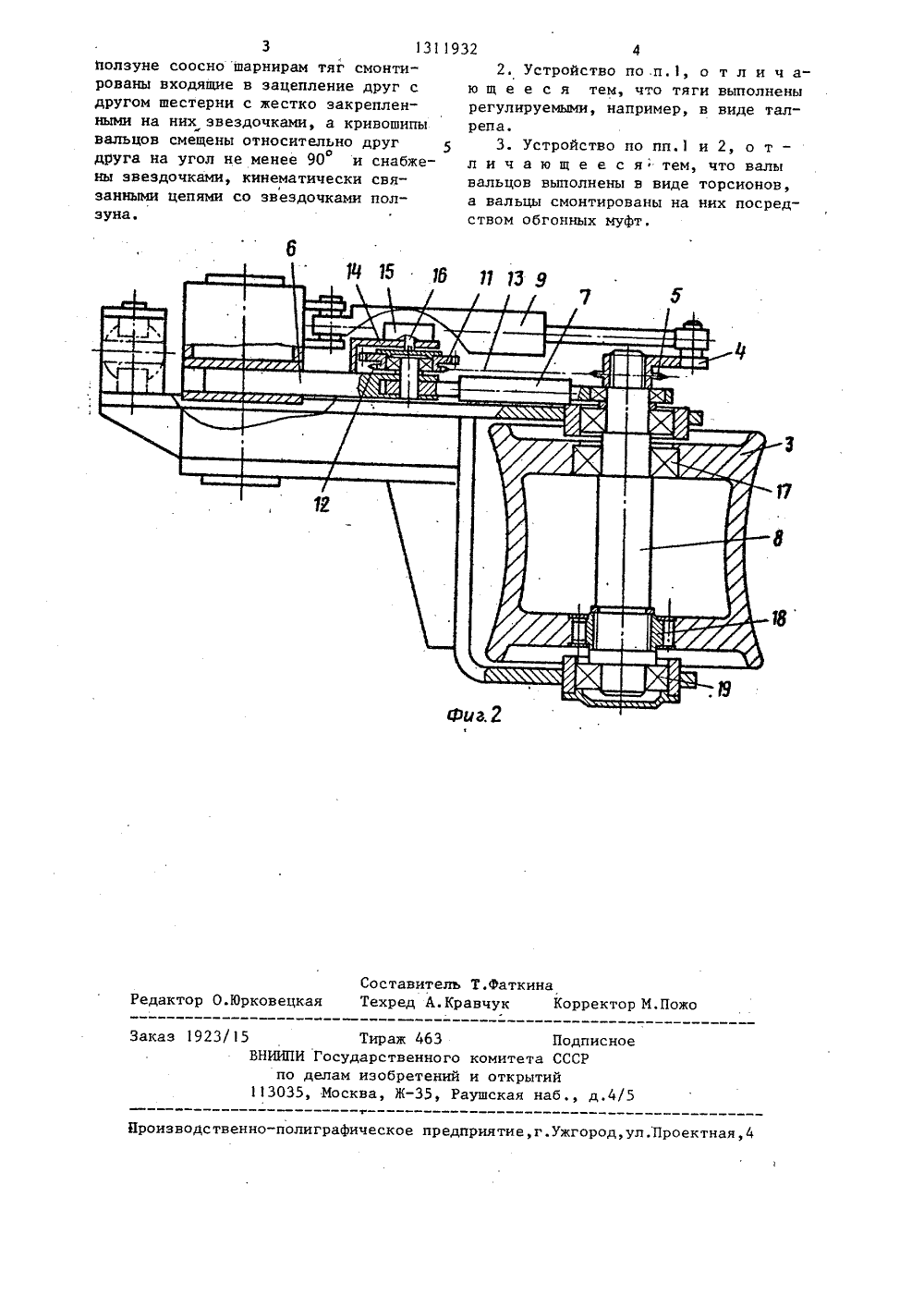

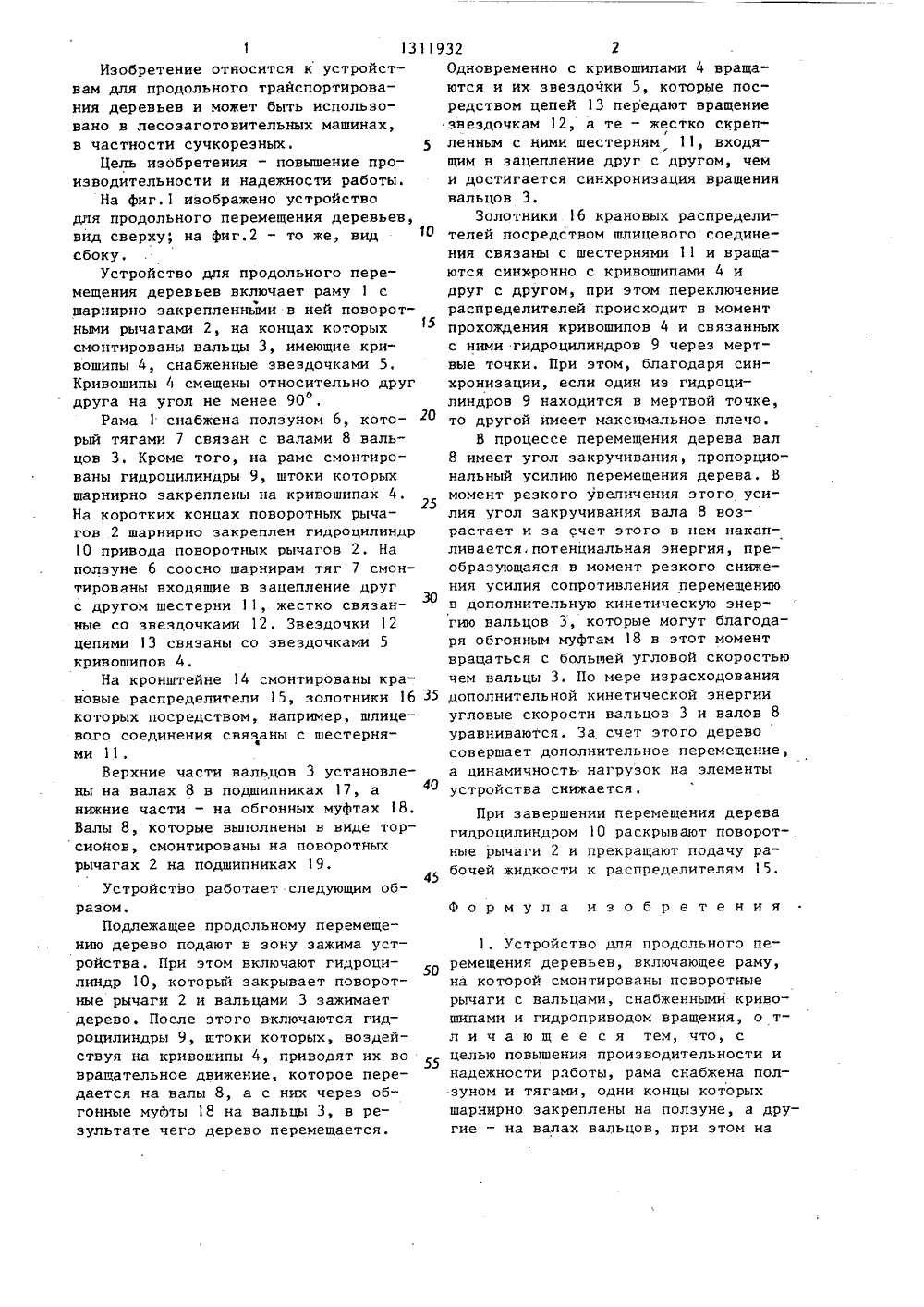

(19) Я О и Ь 1 00 50 4 ОПИСАНИЕ ИЗОБРЕТЕНИМ А 8 ТОРСНОМУ СВИДЕТЕЛЬСТВУ 9 анически ппленного объ 1.И.Ефимов идетельство СССР 5 С 47/02, 1975. ДЛЯ ПРОДОЛЬНОГО ПЕРЕится к лесной быть испольашинах л е произ работы ди- Рам поворот который 1 ми ры- гулиОСУДАРСТВЕКНЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(71) Сыктывкарский мевод Всесоюзного промьдинения "Союзлесремма(57) Изобретение отнопромьппленности и можезовано в сучкорезных мизобретения - повышентельности и надежности1 устройства снабженачагами 2, ползуном 6,руемыми тягами 7 связан с валами 8 вальцов 3. Вальцы 3 имеют кривошипы 4, которые смещены относительно другодруга на угол не менее 90 . На ползу- не 6 соосно шарнирам тяг 7 смонтированы шестерни 11, входящие в зацепление друг с другом. Шестерни 11 жестко связаны со звездочками 12. Валы 8 выполнены в виде торсионов, а вальцы смонтированы на них посредством обгонных муфт. Концы рычагов 2 соединены гидроцилиндром 10. При включении гидроцилиндра 10 поворотные рычаги 2 и вальцы 3 зажимают дерево. Штоки гидроцилиндров 9, смонтированных на раме, воздействуют на кривошипы 4, вращение которых передается на валы 8 и через обгонные муфты вальцам 3.2 з.п.-флы-, 2 ил.11932 2 45 50 55 1 13Изобретение относится к устройствам для продольного транспортирования деревьев и может быть использовано в лесозаготовительных машинах, в частности сучкореэных.Цель изобретения - повышение производительности и надежности работы.На фиг.1 изображено устройство для продольного перемещения деревьев, вид сверху; на фиг.2 - то же, вид сбоку.Устройство для продольного перемещения деревьев включает раму 1 еЪшарнирно закрепленными в ней поворотными рычагами 2, на концах которых смонтированы вальцы 3, имеющие кривошипы 4, снабженные звездочками 5, Кривошипы 4 смещены относительно друг друга на угол не менее 90Рама 1 снабжена ползуном 6, который тягами 7 связан с валами 8 вальцов 3Кроме того, на раме смонтированы гидроцилиндры 9, штоки которых шарнирно закреплены на кривошипах 4На коротких концах поворотных рычагов 2 шарнирно закреплен гидроцилиндр 10 привода поворотных рычагов 2. На ползуне 6 соосно шарнирам тяг 7 смонтированы входящие в зацепление друг с другом шестерни 11, жестко связанные со звездочками 12. Звездочки 12 цепями 13 связаны со звездочками 5 кривошипов 4.На кронштейне 14 смонтированы крановые распределители 15, золотники 16 которых посредством, например, шлицевого соединения связаны с шестернями 11.Верхние части вальцов 3 установлены на валах 8 в подшипниках 17, а нижние части - на обгонных муфтах 18. Валы 8, которые выполнены в вице торсионов, смонтированы на поворотных рычагах 2 на подшипниках 19. Устройство работает следующим образом.Подлежащее продольному перемещению дерево подают в зону зажима устройства. При этом включают гидроцилиндр 10, который закрывает поворотные рычаги 2 и вальцами 3 зажимает дерево. После этого включаются гидроцилиндры 9, штоки которых, воздействуя на кривошипы 4, приводят их во вращательное движение, которое передается на валы 8, а с них через обгонные муфты 18 на вальцы 3, в результате чего дерево перемещается. 5 10 15 20 25 30 35 40 Одновременно с кривошипами 4 вращаются и их звездочки 5, которые посредством цепей 13 передают вращение звездочкам 12, а те - жестко скрепленным с ними шестерням 11, входящим в зацепление друг с другом, чем и достигается синхронизация вращения вальцов 3.Золотники 16 крановых распределителей посредством шлицевого соединения связаны с шестернями 11 и вращаются синхронно с кривошипами 4 и друг с другом, при этом переключение распределителей происходит в момент прохождения кривошипов 4 и связанных с ними гидроцилиндров 9 через мертвые точки. При этом, благодаря синхронизации, если один иэ гидроцилиндров 9 находится в мертвой точке, то другой имеет максимальное плечо.В процессе перемещения дерева вал 8 имеет угол закручивания, пропорциональный усилию перемещения дерева, В момент резкого увеличения этого усилия угол закручивания вала 8 возрастает и эа счет этого в нем накапливается,потенциальная энергия, преобразующаяся в момент резкого снижения усилия сопротивления перемещению в дополнительную кинетическую энергию вальцов 3, которые могут благодаря обгонным муфтам 18 в этот момент вращаться с большей угловой скоростью чем вальцы 3. По мере израсходования дополнительной кинетической энергии угловые скорости вальцов 3 и валов 8 уравниваются. За счет этого дерево совершает дополнительное перемещение, а динамичность нагрузок на элементы устройства снижается. При завершении перемещения дерева гидроцилиндром 10 раскрывают поворот-, ные рычаги 2 н прекращают подачу рабочей жидкости к распределителям 15. Формула изобретения 1. Устройство для продольного перемещения деревьев, включающее раму, на которой смонтированы поворотные рычаги с вальцами, снабженными кривошипами и гидроприводом вращения, о тл и ч а ю щ е е с я тем, что, с целью повышения производительности и надежности работы, рама снабжена ползуном и тягами, одни концы которых шарнирно закреплены на полэуне, а другие - на валах вальцов, при этом нааткинаук Корректор М.Пож П по делам изобретений 3035, Москва, Ж, Рааказ 1923/15 Тираж 463 ВНИИПИ Государственного к исное итета ССС ткрытийкая наб.,тоизводственно-полиграфическое предприятие,г.Ужгород,ул.Проектна 3ползуне соосно шарнирам тяг смонтированы входящие в зацепление друг с другом шестерни с жестко закрепленными на них звездочками, а кривошипы вальцов смещены относительно другодРуга на угол не менее 90 и снабжены звездочками, кинематически связанными цепями со звездочками ползуна,42Устройство по .п.1, о т л и ч аю щ е е с я тем, что тяги выполненырегулируемыми, например, в виде талрепа,5 3 Устройство по пни 1 и 2о тл и ч а ю щ е е с ятем, что валывальцов выполнены в виде торсионов,а вальцы смонтированы на них посредством обгонных муфт,
