Гайковерт

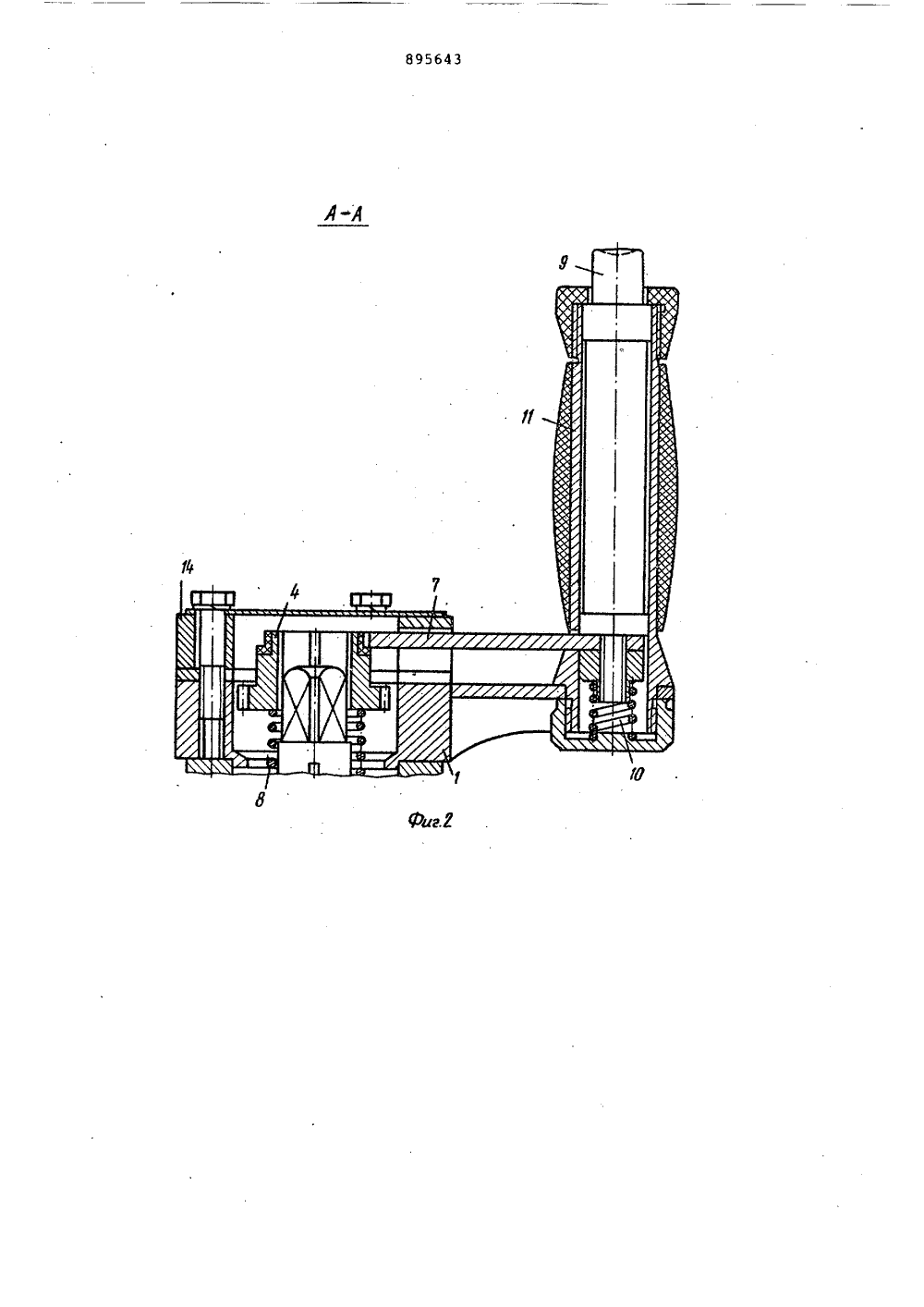

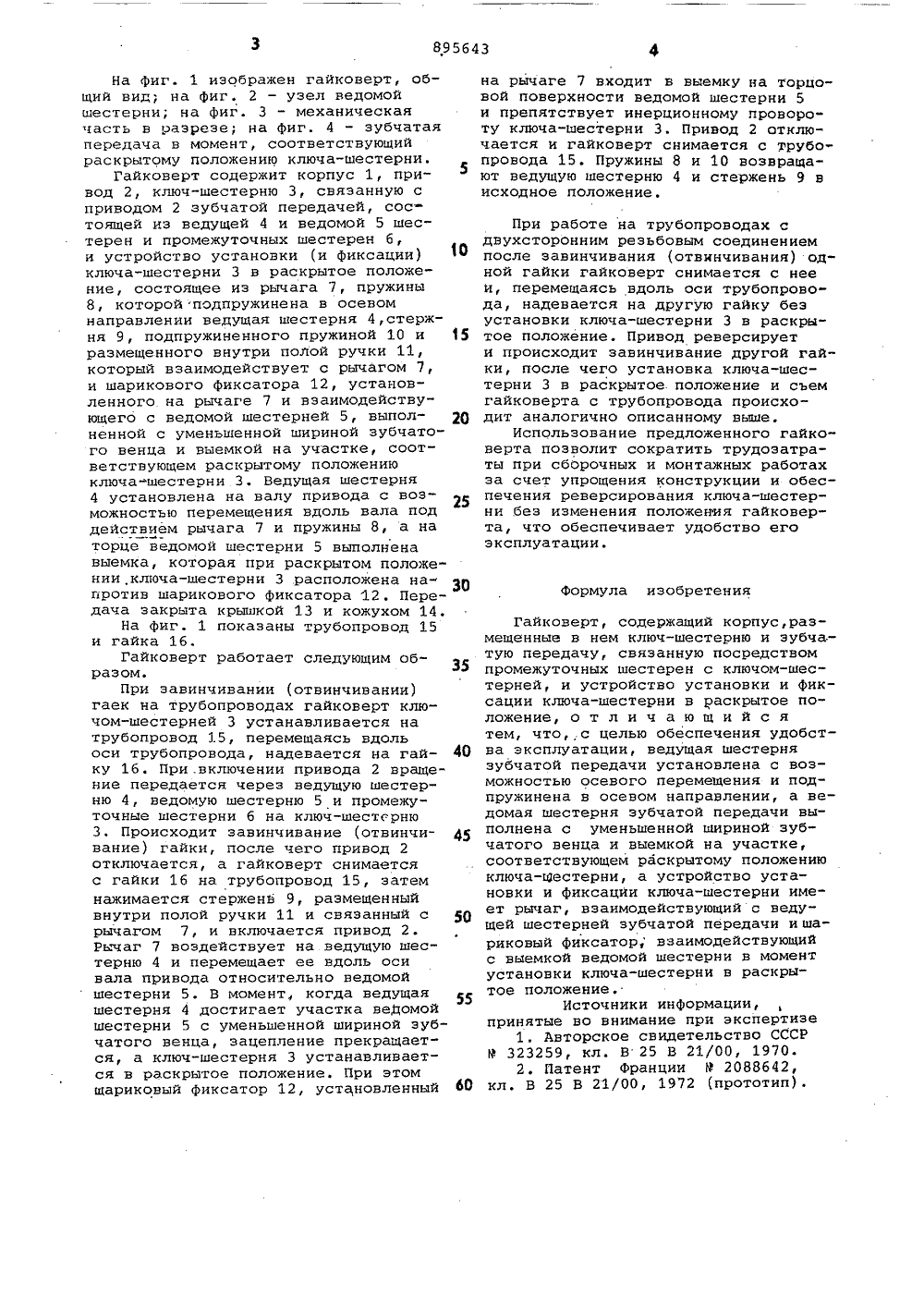

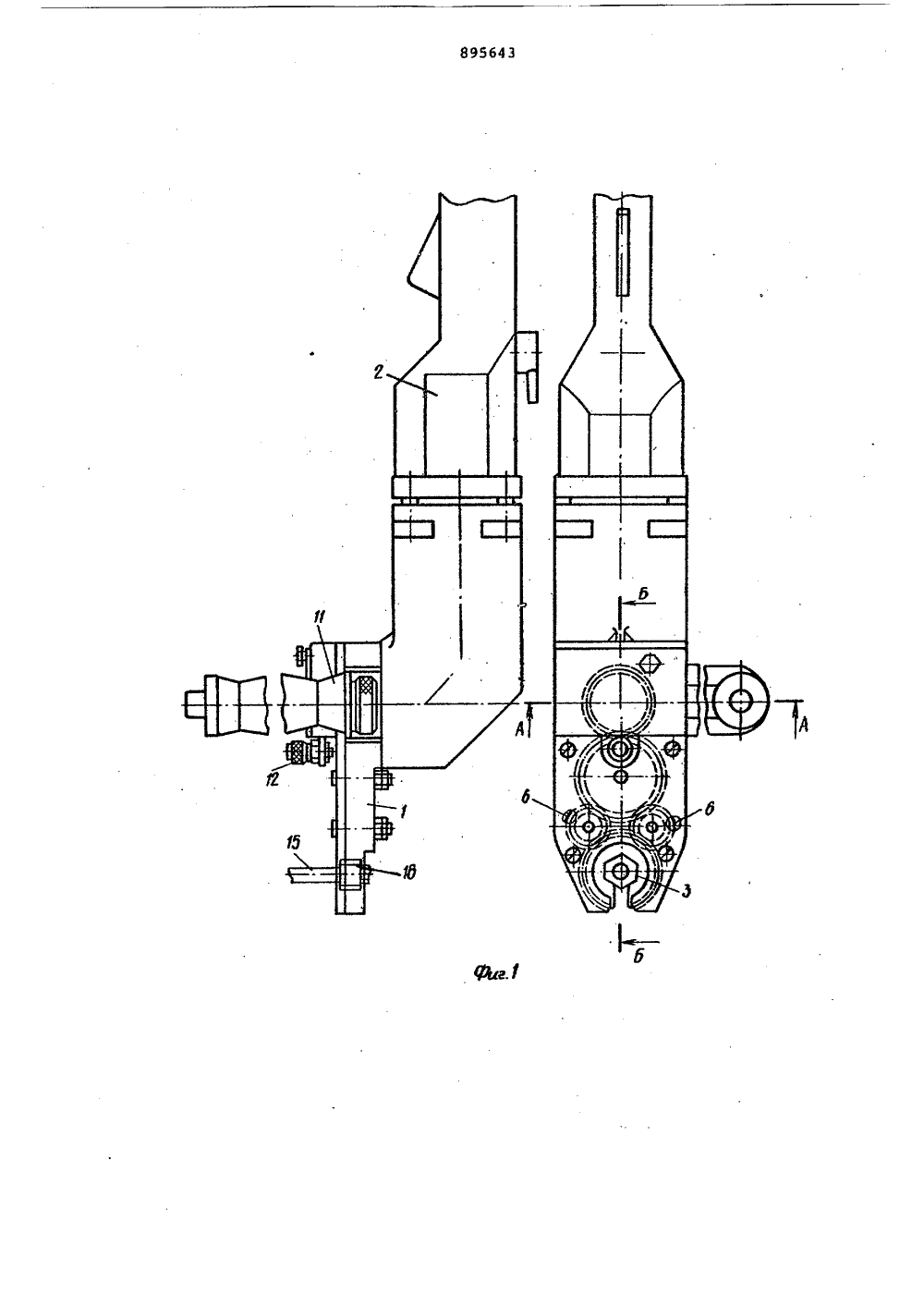

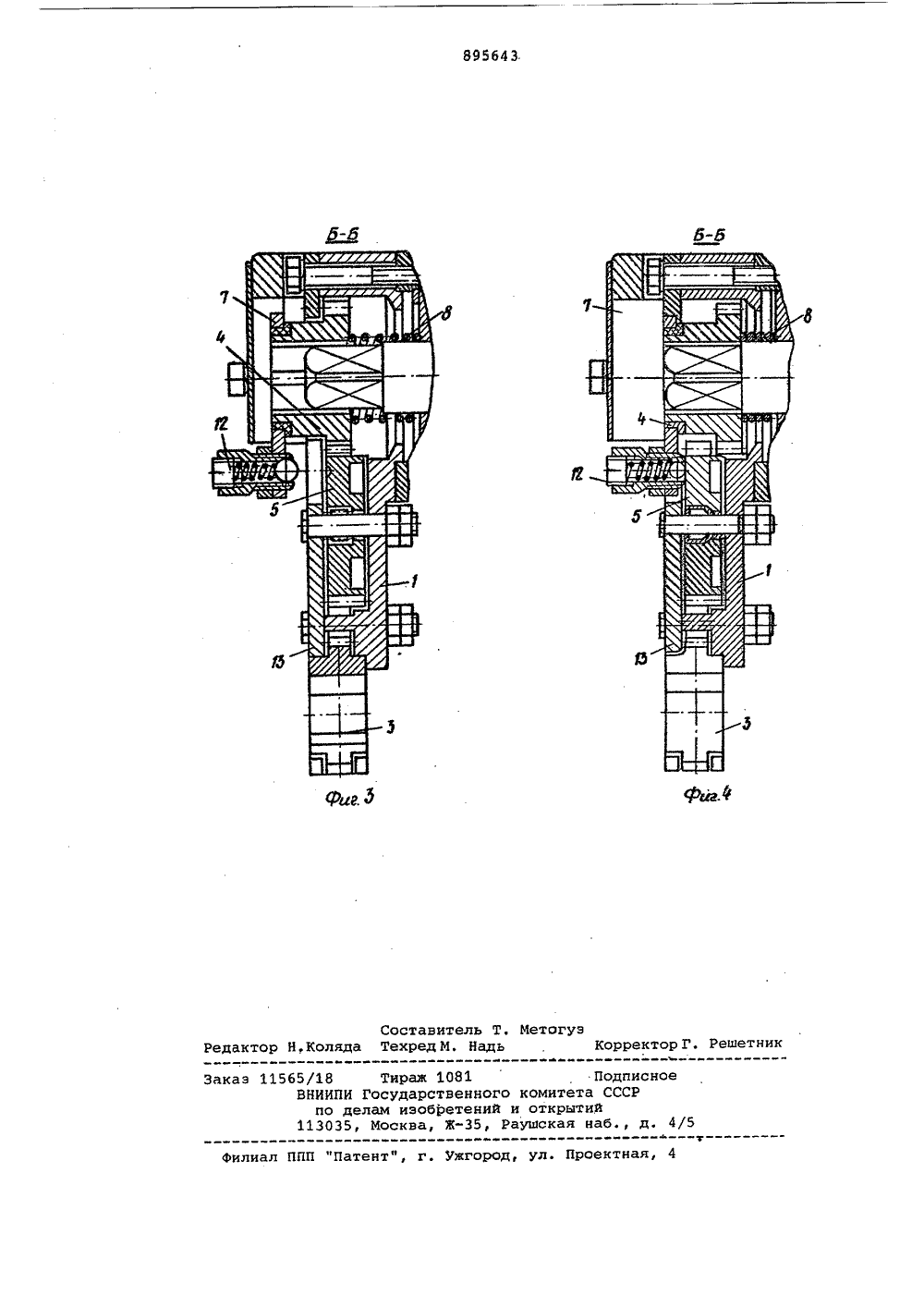

Союз Советскик Социалистических РеслубликОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИ ИТИЛЬСТВУ(22) Заявлеко 0804 р 0 (21) 2906574/25-28 с присоедииекием заявки Ио В 25 В 21/00 Государственный комитет СССР по делам изобретений и открытий(54) ГАЙкОВеРт Изобретение относится к переносным инструментам с силовым приводом, а именно, к приспособлениям для завинчивания или отвинчивания гаек или реэьбовых трубчатых соединений.Известен гайковерт, содержащий корпус, размещенные в нем ключ-шестерню, промежуточные шестерни, зубчатую передачу и устройство установки ключа-шестерни в раскрытое положение 11.Недостатком этого гайковерта являетсято, что при работе зев ключа- шестерни периодически закрывается и при установке его на следующую гайку необходимо осуществлять вручную воэ врат ключа-шестерни в исходное положение.Наиболее близким техническим решением к изобретению является гайковерт, содержащий корпус, размещенные 20 в нем ключ-,шестерню и зубчатую передачу, связанную с ключом"шестерней посредством промежуточных шестерен,и устройство установки ключа-шестерни в раскрытое положение и фиксации его 25 в этом положении 21 .Недостаток указанного ключа заключается в том, что ключ конструктивно сложен вследствие применения конической передачи, сложных регулируемых 30 опор и элементов, требующих высЬ ой точности изготовления,а устройство установки (и Фиксации) ключа-шестерни в раскрытое положение не позволяет осуществлять вращение ключа-шестерни в обратную сторону реверсированием привода, что требует поворота корпуса ключа на 1800 при завинчивании (отвинчивании) в обратном направлении. Целью изобретения является обеспечение удобства эксплуатации.Указанная цель достигается тем, что, с целью обеспечения удобства эксплуатации, ведущая шестерня зубчатой передачи установлена с возможностью осевого перемещения и подпру" жинена в осевом направлении, а ведомая шестерня зубчатой передачи выполнена с уменьшенной шириной зубчатого венца и выемкой на участке, соответствующем раскрытому положению ключа- шестерни, а устройство установки и фиксации ключа-шестерни имеет Рычаг, взаимодействующий с ведущей шестерней зубчатой передачи и шариковый фиксатор, взаимодействующий с выемкой ведомой шестерни в момент установки ключа-шестерни в раскрытое положение.На фиг. 1 изображен гайковерт, общий вид; на фиг. 2 - узел ведомой шестерни; на фиг. 3 - механическая часть в разрезе; на фиг. 4 - зубчатая передача в момент, соответствующий раскрытому положению ключа-шестерни.Гайковерт содержит корпус 1, привод 2, ключ-шестерню 3, связанную с приводом 2 зубчатой передачей, состоящей из ведущей 4 и ведомой 5 шес" терен и промежуточных шестерен б, и устройство установки (и фиксации) 10 ключа-шестерни 3 в раскрытое положение, состоящее из рычага 7, пружины 8, которой подпружинена в осевом направлении ведущая шестерня 4,стержня 9, подпружиненного пружиной 10 и 15 размещенного внутри полой ручки 11, который взаимодействует с рычагом 7, и шарикового фиксатора 12, установленного на рычаге 7 и взаимодействующего с ведомой шестерней 5, выпол ненной с уменьшенной шириной зубчатого венца и выемкой на участке, соответствующем раскрытому положению ключа-шестерни 3. Ведущая шестерня 4 установлена на валу привода с возможностью перемещения вдоль вала под действием рычага 7 и пружины 8, а на торце ведомой шестерни 5 выполнена выемка, которая при раскрытом положе" нии ключа-шестерни 3 расположена на ЗО против шарикового фиксатора 12. Передача закрыта крышкой 13 и кожухом 14.На фиг1 показаны трубопровод 15 и гайка 16.Гайковерт работает следующим образом.При эавинчивании (отвинчивании) гаек на трубопроводах гайковерт ключом-шестерней 3 устанавливается на трубопровод 15, перемещаясь вдоль оси трубопровода, надевается на гай ку 16. При .включении привода 2 вращение передается через ведущую шестерню 4, ведомую шестерню 5 и промежуточные шестерни б на ключ-шестерню 3. Происходит завинчивание (отвинчи вание) гайки, после чего привод 2 отключается, а гайковерт снимается с гайки 16 на трубопровод 15, затем нажимается стерженв 9, размещенный внутри полой ручки 11 и связанный с рычагом 7, и включается привод 2. Рычаг 7 воздействует на ведущую шестерню 4 и перемещает ее вдоль оси вала привода относительно ведомой шестерни 5. В момент, когда ведущая шестерня 4 достигает участка ведомой шестерни 5 с уменьшенной шириной зубчатого венца, зацепление прекращает" ся, а ключ-шестерня 3 устанавливается в раскрытое положение. При этом шариковый фиксатор 12, установленный бО на рычаге 7 входит в выемку на торцовой поверхности ведомой шестерни 5 и препятствует инерционному провороту ключа-шестерни 3. Привод 2 отключается и гайковерт снимается с трубопровода 15. Пружины 8 и 10 возвращают ведущую шестерню 4 и стержень 9 в исходное положениеПри работе на трубопроводах с двухсторонним реэьбовым соединением после завинчивания (отвинчивания) одной гайки гайковерт снимается с нее и, перемещаясь вдоль оси трубопровода, надевается на другую гайку беэ установки ключа-шестерни 3 в раскрытое положение. Привод реверсирует и происходит завинчивание другой гайки, после чего установка ключа-шестерни 3 в раскрытое. положение и съем гайковерта с трубопровода происходит аналогично описанному выше.Использование предложенного гайковерта позволит сократить трудозатраты при сборочных и монтажных работах за счет упрощения конструкции и обеспечения реверсирования ключа-шестерни .без изменения положения гайковерта, что обеспечивает удобство его эксплуатации.Формула изобретенияГайковерт, содержащий корпус,размещенные в нем ключ-шестерню и зубча. -тую передачу, связанную посредствомпромежуточных шестерен с ключом-шестерней, и устройство установки и фиксации ключа-шестерни в раскрытое положение, о т л и ч а ю щ и й с ятем, что, с целью обеспечения удобства эксплуатации, ведущая шестернязубчатой передачи установлена с воэможностью осевого перемещения и подпружинена в осевом направлении, а ведомая шестерня зубчатой передачи выполнена с уменьшенной шириной зубчатого венца и выемкой на участке,соответствующем раскрытому положениюключа-Шестерни, а устройство установки и фиксацйи ключа-шестерни имеет рычаг, взаимодействующийс ведущей шестерней зубчатой передачи ишариковый фиксатор, взаимодействующийс выемкой ведомой шестерни в моментустановки ключа-шестерни в раскрытое положение.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 323259, кл. В 25 В 21/00, 1970.2. Патент Франции Р 2088642,кл. В 25 В 21/00, 1972 (прототип),895643 тог Составитель Т. Ме уэдактор Н,Коляда Техред М. Надь Коррек ешетник 4 ППП "Патент", г. Ужгород, ул. Проек каэ 11565/18 Тираж 1081 ПодписноеВНИИПИ Государственного комитета СССРпо делам иэобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5
