Способ обработки ротационным резцом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

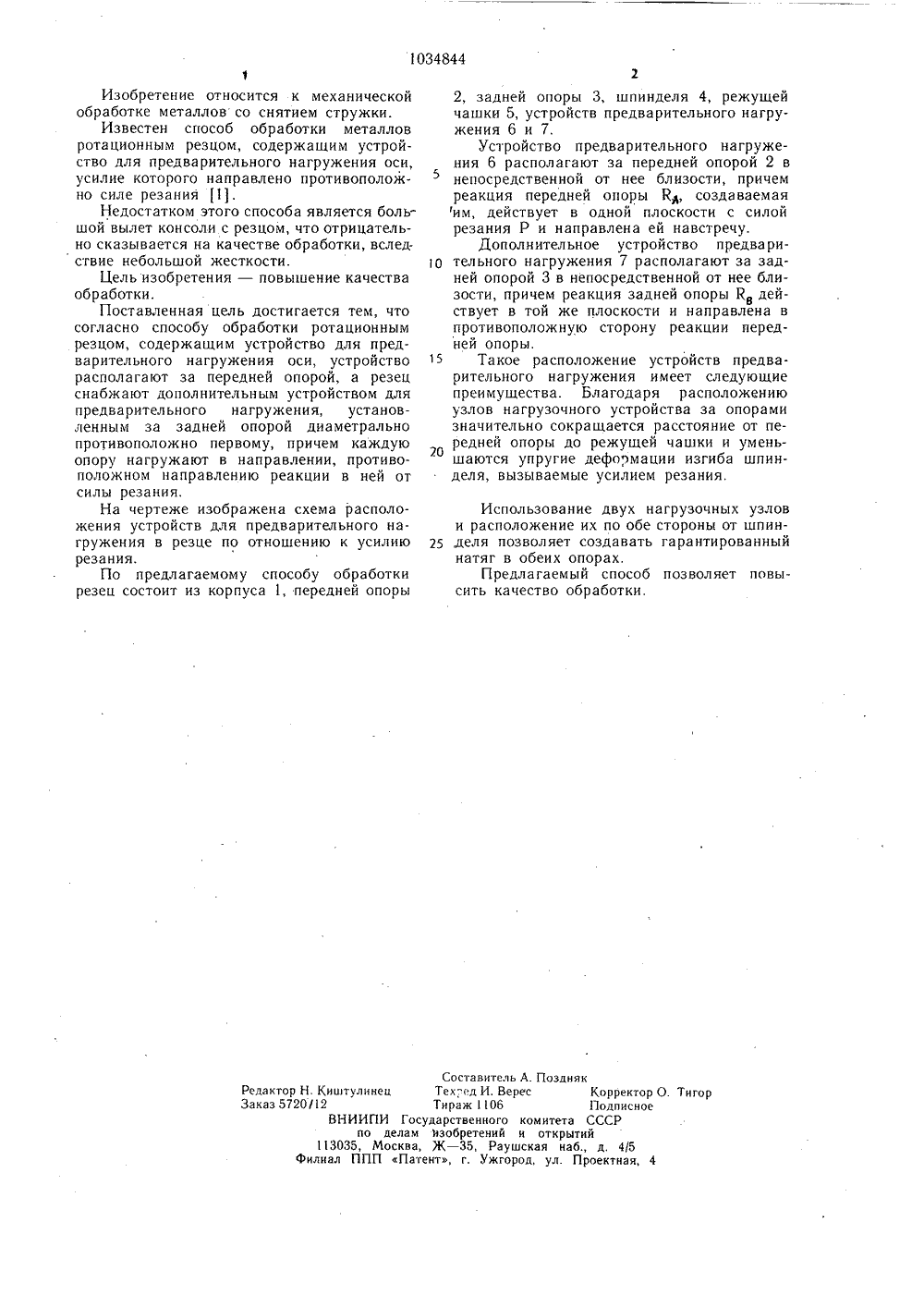

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 51) В 23 В 27/1 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ЗОБРЕТЕН ЛЬСТ(54) (57) СПОСОБ ОБРАБОТКИ РОТАЦИОННЫМ РЕЗЦОМ, содержащим устройство для предварительного нагружения оси, усилие которого направлено противоположно силе резания, отличающийся тем, что, с целью повышения качества обработки, устройство располагают за передней опорой, а резец снабжают дополнительным устройством для предварительного нагружения, установленным за задней опорой диаметрально противоположно первому, причем каждую опору нагружают в направлении, противоположном направлению реакции в ней от силы резания.1034844 Составитель А. Поздняк Редактор Н. Киштулинец Тех-ед И. Верее Корректор О. Тигор Заказ 5720/12 Тираж 106 Подписное ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к механическойобработке металлов со снятием стружки.Известен способ обработки металловротационным резцом, содержащим устройство для предварительного нагружения оси,усилие которого направлено противоположно силе резания 11.Недостатком этого способа является большой вылет консоли с резцом, что отрицательно сказывается на качестве обработки, вследствие небольшой жесткости.Цель изобретения - повышение качестваобработки.Поставленная цель достигается тем, чтосогласно способу обработки ротационнымрезцом, содержащим устройство для предварительного нагружения оси, устройстворасполагают за передней опорой, а резецснабжают дополнительным устройством дляпредварительного нагружения, установленным за задней опорой диаметральнопротивоположно первому, причем каждуюопору нагружают в направлении, противоположном направлению реакции в ней отсилы резания,На чертеже изображена схема расположения устройств для предварительного нагружения в резце по отношению к усилиюрезания.По предлагаемому способу обработкирезец состоит из корпуса 1, передней опоры 2, задней опоры 3, шпинделя 4, режущей чашки 5, устройств предварительного нагружения 6 и 7,Устройство предварительного нагружения 6 располагают за передней опорой 2 в непосредственной от нее близости, причем реакция передней опоры К, создаваемая им, действует в одной плоскости с силой резания Р и направлена ей навстречу.Дополнительное устройство предвари тельного нагружения 7 располагают за задней опорой 3 в непосредственной от нее близости, причем реакция задней опоры Кв действует в той же плоскости и направлена в противоположную сторону реакции передней опоры.15 Такое расположение устройств предварительного нагружения имеет следующие преимушества, Благодаря расположению узлов нагрузочного устройства за опорами значительно сокращается расстояние от передней опоры до режушей чашки и уменьшаются упругие деформации изгиба шпинделя, вызываемые усилием резания. Использование двух нагрузочных узлови расположение их по обе стороны от шпин деля позволяет создавать гарантированныйнатяг в обеих опорах.Предлагаемый способ позволяет повысить качество обработки.
СмотретьЗаявка
3343641, 02.10.1981
НОВОПОЛОЦКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ДАНИЛОВ ВИКТОР АЛЕКСЕЕВИЧ, ТКАЧЕВ ВЛАДИМИР ГАВРИЛОВИЧ
МПК / Метки
МПК: B23B 27/12
Метки: резцом, ротационным
Опубликовано: 15.08.1983
Код ссылки
<a href="https://patents.su/2-1034844-sposob-obrabotki-rotacionnym-rezcom.html" target="_blank" rel="follow" title="База патентов СССР">Способ обработки ротационным резцом</a>
