B04C — Устройства с использованием вихревых потоков, например циклоны

Номер патента: 1421418

Опубликовано: 07.09.1988

Авторы: Баранов, Кутепов, Лагуткин, Пимкина, Терновский, Цыганов

МПК: B04C 5/13

Метки: гидроциклон

...фиг. 3 - вид А на фиг. 1,при малых расходах жидкости; на фиг.4 - то же, при больших расходах жидкости. 20 Гидроциклон состоит из цилиндро;конического корпуса 1 с тангенциальным питающим патрубком 2, верхнего сливного патрубка 3 с лопатками 4, уа 25тановленного с возможностью вращения, нижнего пескового насадка 5. Верхний сливной патрубок 3 снабжен пластинами б, шарнирно закрепленными внутринего на нижнем срезе, на которых мо жет быть размещен упругий элемент 7, воздействующий на пластины 6 в сторону их поворота вовнутрь.1 Ъщроциклон работает следующим об. разом. 35Исходная суспензия поступает в корпус 1 гидроциклона через тангенциайьныйпитающий патрубок 2 под давлением и закручивается, Под действием центробежных сил инерции происходит...

Номер патента: 1421419

Опубликовано: 07.09.1988

Авторы: Гудочков, Кутепов, Лагуткин, Терновский, Цыганов

МПК: B04C 5/16

Метки: гидроциклон

...6 совершает плоскопараллельное движение вместе с внутреннейвставкой 4, в процессе которого онпериодически проникает в кольцевойзазор между торцом корпуса 1 и поверхностью горизонтальной платфор -мы 5, препятствуя тем самым забиванию кольцевого зазора. Сгущенныйпродукт, попавший в полость внутренней вставки 4, выводится через торцовые проточки 7. Над частицами, размер которых превышает размер торцовых проточек 7, внутренняя вставка4 просто подскакивает, пропуская их.Величина кольцевого зазора междуторцовым зазором корпуса 1 и поверхностью горизонтальной платформы 5изменяется посредством осевого перемещения горизонтальной платформы5 при помощи шпилек 8,При изменении расхода исходногопотока изменяется скорость его вращения внутри...

Номер патента: 1421420

Опубликовано: 07.09.1988

Автор: Скрипица

МПК: B04C 5/28

Метки: мультициклон

...выпадают в емкости 11, а из них за счет вибрации стержней 9 ссыпаются в корпус циклона 1,смешиваясь с потоком материала, поступающего из-под кольца 16. Для обеспечения устойчивого перемещения материала и газа в мультициклоне предусмотрен Фильтровальный элемент 12с переменной поверхностью фильтрации эа счет перемещения уплотнитель. ного диска 13 (верхняя часть фильтра над диском 13 рабочая, нижняя -холостая). Через фильтр отсасывается гаэ, который нагнетается под отражательное кольцо 16 вместе с материалом. Производительность фильтра небольшая, поскольку основная масса газа проходит через малые циклоны. Назначение фильтра - устранить под" пор газа в нижней части наружного циклона, тем самым исключить обратный поток газа через зазор...

Номер патента: 1421421

Опубликовано: 07.09.1988

Автор: Жангужинов

МПК: B04C 9/00

Метки: вод, гидроциклон, сточных

...камеры 14 допол" 30 нительной очистки слива. Отжимные ролики 15 и регулирующий ролик 16 фильтрующего элемента установлены соответственно внутри и снаружи камеры фильтрата, К Фартуку 17, герметизирующему камеру фнльтрата,прикреплен 35 ному к неподвижным осям отжимных роликов,и снабженному направляющими, закреплено скребковое устройство 18. Ведомая полумуфта 19 вала 20, присоединенного соосно к барабану, прикреплена к ведущей полумуфте 21 привода 22, который присоединен к стойке 23, установленной на крьппке камеры дополнительной очистки слива. В сливном патрубке расположены отверстия 24, а под скребком желоб 25 дляосадка. ной воде оседающие примеси, смещаясь к периферии, опускаются по стенке гидроциклона и отводятся через шламовый патрубок...

Номер патента: 1421422

Опубликовано: 07.09.1988

Авторы: Гарифзянов, Диков, Кудрявцев, Пронин, Хакимов

МПК: B04C 11/00

Метки: гидроциклон

...твердой фазы в суспензии, подаваемой на разделение (при этом давление суспензии на входе в гнцроциклон остается неизменным), Изменение концентрации суспензии на входе в гидроциклон влечет за собой изменение концентрации сгущенной суспензии, т,е, нагрузки на песковый патрубок по твердой фазе. Для достижения максимальной эффективности разделительного процесса в гидроцикпоне осуществляется регулирование проходного сечения пескового патрубка 4 в зависимости от содержания твердой фазы в сгущенной суспензии, измеряемого измерителем 9 концентрации (возможно также осуществление регулирования в зависимостиот содержания твердой фазы в исход;ной суспензии). Изменение проходногосечения (диаметр) эластичного песконого патрубка 4 производят...

Номер патента: 1428475

Опубликовано: 07.10.1988

Авторы: Гавриш, Гурьев, Махорин, Радвинская, Шушляков

МПК: B04C 3/06

Метки: вихревой, пылеуловитель

...полх колец 8 и пзружцой поверхностью пзтрубка 3 образован рецпркуляццонпый капал.Гылеуловптель работает следующим образом.Ззпылсцный гзз через входной патрубок 3 подается в завихригель 7, где оц приобретает вращательное двцжецис. При прохождении через проточную часть ззвихрителя газ цз цаоегающей стороне лопгток и ца внешнем ободе завихрителя имеет давление больше, чем в меклопа- точном промежутке. Гзз из бункера 2 под действием экектирующего эффекта основной струи подсасывается в завихритсль 7 и смешивается с основным потоком для последующей очистки от пыли в аппарзтс Так как уплотнение входящего в завихритель 7 газа основного погока происходит на лопатках и стенках обечайки завихрителя, то рециркуляционный канал 10 должен...

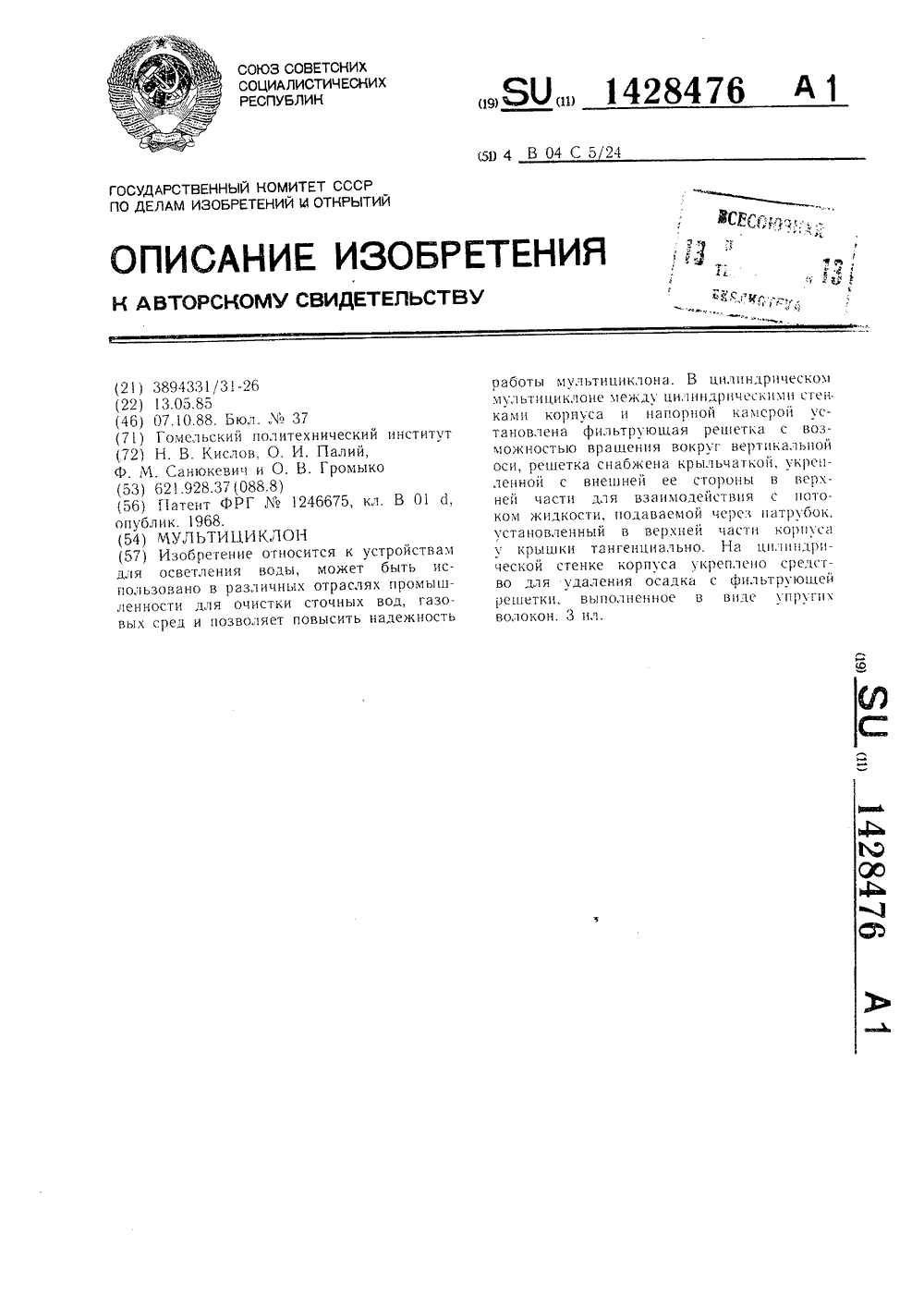

Номер патента: 1428476

Опубликовано: 07.10.1988

Авторы: Громыко, Кислов, Палий, Санюкевич

МПК: B04C 5/24

Метки: мультициклон

...привода 22., с 53- зацого с решеткой 8 рсмсцой срс,с, - чей 23, и, кроме того, э.)ск)рома Ии Г 01: муфтой (нс показана). Использование привода 22 особе 31 оэффективно пд стадиях ыводя м,)ьп) ЦИК,Она Ца РЯООЧИЙ 1)ЕКМ, Гак )са средство грубой очистки опись )пой ко,)струки представляет собой пер),о к) г)(с тему.Камера 4 сбор ., 3,)груз)301)- ГО Осадка послермбой 03)антк)1 Об;)д (1.20 ВОни КО)13)с)сск)(м и сте 3 Я)с 3 )п)11 с ЯС)113 ЯМ 1,)с 1 Х 10 ВОЙ КЯ фСР) . с )д) яя КЯМсра 5 СцабКСд )сСС;Е. ) д.лс)1 ы;,1 в и и гидро 1 к 1 а) 24. .;33 ца 51 кямсря 6 спс 10 жсс 3 133)с,". р:.25тонкой очс)ки и слив:)ым я)3)б)к), 1 26Твер,еый Осадок из лу,1 Гпек,)0)3: ы.,)сдктся по патрубкам 27 и 28 состс.Вс 130 из кях 3 ерь с сбор и ы) рмзк)1 ТСРДО 0...

Номер патента: 1430111

Опубликовано: 15.10.1988

Авторы: Горюнов, Демушкин, Кобзев, Костенков, Кутовой, Найденко, Прилуцкий

МПК: B04C 5/081

Метки: гидроциклон, две, нефтесодержащих, разделения, суспензий, фракции

...сливного патрубка 5, укрепленного в днище 6 корпуса. Камера 4 имеет патрубок 7 для вывода легкой фракции и 1 з аппарата. Над верхней крышкой 8 установлено устроиство 9 для дополнительногонвода легкой фракции, включающее насад 1 ок 10, корпус 11 отвода и винтовое устройсгво 12 для осевого перемещения насадка 10. Устройство 9 для дополнительного отвода соединено со сливной камерой 4 при помощи 11 ерелнвной трубы 13. Площадь сечения насадка 10 устройства 9 для дополнительного с 1 твода составляет 10 - 30)о от плогцади сечения сливного патрубка 5.Гндроциклон работает следующим об)азом.Исходную нефтесодержащую суспензию подают под давлением по тангенциальному входному патрубку 2 в цилиндрический корпус 1. В последнем исходная нефтесодержац 1...

Номер патента: 1430112

Опубликовано: 15.10.1988

Авторы: Верещака, Гаврилин, Кобзев, Чикул

МПК: B04C 5/18

Метки: циклон

...пыль выпадает из потока, а оставшаяся пыль вместе с парогазовой смесью поступает в циклон 5. В последнем парогазовую смесь оцищают от пыли и выводят через патрубок 4. Уловленная в циклоне 5 пыль по стояку 6 опускается вниз. Крупнозернистый сыпучий материал попадает в течку 8 через входное отверстие 9 и поступает в общий стояк "6, в котором поток крупнозернистого сыпучего материала смешивается с потоком пыли, уловленной в циклоне 5. Общий поток твердых частиц падает внутри нижней части стояка и выводится церез патрубок 3 из аппарата.Тецка, по которой крупнозернистые частицы пыли надают к стояку, необходима для разгона дисперсной фазы до скорости движения парогазовой смеси и уменьшения давления (разрежения) на выходе из течки...

Номер патента: 1431844

Опубликовано: 23.10.1988

Авторы: Вайдуков, Глаголев

МПК: B04C 5/13

Метки: вихревой, сепаратор

...2 и песковым патрубкбм 3. Над корпусом расположена сливная кмера 4 с патрубком 5 отвода осветленной цидкости, при этом полость сливной камеры оТделена от рабочей полости корпуса раднальной перегородкой 6, в которой по оси корпуса укреплен сливной патрубок 7, В полости сливного патрубка на входном его конце установлен клапан 8, выполненный в виде полого открытого снизу тела вращения с отверстиями 9, соединяюгцими его полость с полостью корпуса и сливного патрубка. Меж. ду сливным патрубком и клапаном 8 расположен дополнительный клапан 10, Клапаны жестко связаны регулирующими уст 1 ойствами, выполненными в виде штоков 1 И 12 и маховиков 3 и 14.Вихревой сепаратор работает следующим образом.Исходная суспензия через тангенциаль алый входной...

Номер патента: 1431845

Опубликовано: 23.10.1988

Авторы: Баранов, Гудочков, Кутепов, Пимкина, Терновский, Цыганов

МПК: B04C 9/00

Метки: обогащения

...корпуса 1 через патрубок 2 подвода исходного питания и закручивается. Под действием центробежной силы инерции крупные зерна отбрасываются к стенке корпуса 1 и с нисходящим потоком движутся в направлении патрубка 3 отвода сгущенного продукта, а затем выводятся из аппарата. Осветленный поток, содержащий мелкие зерна, движется в направлении оси устройства, проходит через фильтрующий элемент 5, который задерживает мелкие зерна, и выводится из устройства через патрубок 4 отвода рильтрата. При проведении процесса обогагцения с течением времени увеличивается вероятность зарастания фильтрующей поверхности фильтрующего элемента 5 вследствие возможной забивки пор фильтрующего материала твердыми ч кгдщами, что в свою очередь приводит к изменнию...

Номер патента: 1431846

Опубликовано: 23.10.1988

Авторы: Гляденов, Жариков, Зотов, Кугушев, Нестерчук, Шебеченко

МПК: B04C 9/00

Метки: гидроциклон

...закреплен цилиндрический фильтроэлемент 6 в виде сетки с определенным размером ячеек, вращающийся от привода 7. Уплотнение 8 разделяет полости очищенной и грязной жидкости, уплотнение 9 предотвращает утечки масла. Кроме того, имеются патрубки 10 и 11 для подачи жидкости в многозаходный винтообразный полый канал 12, образованный многозаходной спиралью, установленной снаружи перфорированной стенки 13 корпуса 1, бункер 14 со сливным вентилем.5 и патрубки 16 и 17 отвода шлама. Гидроциклон работает следующим образом.Очищаемую жидкость, содержащую взвешенные дисперсные частицы, подают под давлением 0,2 - 0,5 мПа в патрубок 10, т.- е, первый канал. Вследствие возникновения центробежных сил крупные взвешенные частицы отжимаются к внешней...

Номер патента: 1433504

Опубликовано: 30.10.1988

Автор: Комаров

МПК: B04C 5/08

Метки: вихревая, камера

...стабильности вращаюс торцовыми крышками 2 и 3 ресивер 15 щегося кольцевого слоя частиц дости, неподвижный цилиндрический направ- гается установкой диска 11, уменьшаюл ющий аппарат 5, установленный кон- щего несоосность слоя с камерой,нтрично внутри него с возможностью Внутренний перфорированный цилиндр 8 в ащения перфорированный цилиндр 6 с предотвращает унос частиц иэ камеры. и огнутыми лопатками 7, установленный 20 в утри цилиндра 6 дополнительный пер- Ф о з о б р е т е н и я ф рированный цилиндр 8, соединенный с .ним жестко при помощи лапаток 7, 1. Вихревая камера, содержащая корр зделяющих полости между цилиндрами пус с торцовыми крышками, ресивер, ,би 8 на камеры 9, заполненные твер неподвижный цилиндрический направляюд частицами....

Номер патента: 1435303

Опубликовано: 07.11.1988

Авторы: Серебренников, Шашилов

МПК: B04C 9/00

Метки: турбоциклон

...поступает в рабочий объем турбоциклона и раскручивается турбинкой 9.Под действием центробежных сил твердые включения отбрасываются на внутренние стенки цилиндроконическогокорпуса 1 и по спиральной траекторииперемещаются к песковому патрубку 5.Очищенная от твердых включений жид"50кость поступает в коническую внутреннюю полость ведущего вала 6 черезнижний его открытый конец. Здесь поддействием нормальной составляющейцентробежной силы очищенная жидкость,распределяется по стенкам полости,а под действием вертикальной составляющей перемещается вверх, где через щелевые сливные прорези 7 выкидывается в сливную камеру 4. Таким образом, очищенная жидкость всегда расп ределяется по стенкам внутренней полости ведущего вала, оставляя ее...

Номер патента: 1437092

Опубликовано: 15.11.1988

Авторы: Андриец, Бобровицкий, Бычков, Кротков, Протасов

МПК: B01D 45/12, B04C 3/00

Метки: вихревой, очиститель

...изготовлены макетные образцы вихревогоочистителя с различными геометрическими параметрами.Исследования проводились на раз(личных рабочих жидкостях: воде, дизельном топливе, топливе для реактивных двигателей (ТС), автобензине -и на частицах загрязнений различныхфракций: 250-500 мкм, 500-800 мкм;800-1000 мкм.:Результаты экспериментов приведены на Фиг. 3-7.Как показали проверенные исследования для эффективной очистки жидкостей от механических загрязнений большое значение имеют геометрическиеразмеры разделительной камеры, аименно площадь и длина.Как видно из графиков, приведенных на фиг. 3 и 4, наименьшая площадь поперечного сечения разделительной камеры (Брк), обеспечивающая максимальную эффективность очистки, равна 9-12 площадям...

Номер патента: 1437093

Опубликовано: 15.11.1988

Авторы: Вагин, Губарев, Минько, Неведомский, Нормантович

МПК: B04C 5/085, C23D 5/00

Метки: гидроциклон, нанесения, футеровки

...разрушения и в то же время препятствует сжатию корпуса, за счетчего обеспечивается прочное сцеплениефутеровки с корпусом, При дальнейшей50выдержке расплава в корпусе гидроциклона происходит постепенное наращивание слоя остывающего шлака донеобходимой величины.(толщина 50- 5555 мм), который состоит из однороднойстеклофазы. Остальную жидкую частьшлака сливают через лесковую насадкугидроциклона, после этого производят отжиг и кристаллизацию футеровочного слоя со стороны рабочей поверхности футеровки. Отжиг и кристаллизацию производят с целью снятия внутренних напряжений футеровки и получения ее рабочего закристаллизованного слоя. Термообработка производится только с рабочей поверхности футеровки. Нагрев производится внутри гидроциклона...

Номер патента: 1437094

Опубликовано: 15.11.1988

Авторы: Зборщик, Назимко

МПК: B04C 5/103

Метки: турбоциклон

...разгонной камеры под угломк ней установлены тангенциальныепатрубки 9, а сбоку - тангенциальныепатрубки 10. Направление всех тангенциальных патрубков совпадает с направлением вращения турбины. Турбоциклон работает следующим образом.В незаполненном турбоциклоне запускают турбину 2 и подают через тангенциальные патрубки 9 и 10 пульпу под напором. Пульпа из патрубков 9 попадает в раэгонную камеру 1 и раскручивается турбиной 2. Под действием силы Архимеда цилиндрическая обечайка 7 всплывает и занимает безраз 40 личное положение в разгонной камере 1. Увлекаемая раскрученной пульпой обечайка 7 приобретает вращательное движение, которому способствует также45 подача пульпы в тангенциальные патрубки 10. Благодаря отсутствию вязкого трения о...

Номер патента: 1437095

Опубликовано: 15.11.1988

Автор: Мальгин

МПК: B04C 5/22

Метки: налипающей, пыли, улавливания, циклон

...нижниеконцы которых закреплены при помощиспиц 8 на оси 4, Длина гибких,элементов 7 превышает расстояние междунижним торцом 9 трубы 2 и спицами 8.Опора 6 состоит из прикрепленной книжнему концу корпуса 1 скобы 10,к которой крепится упорный винт 11с коническим наконечником. Путемвращения упорного винта 11 можноустанавливать нижнюю часть 3 с минимальным зазором по отношению к неподвижной части выхлопной трубы 2.Для ввода очищаемого газа предусмотрен боковой патрубок 12,Устройство работает следующимобразом.Запыленный газовый поток, проходячерез тангенциально расположенныйвходной патрубок 12, закручиваетсяи, огибая выхлопнук трубу 2 в видевращающей спирали, направляется постенке корпуса 1 вниз. По мере про"движения вниз часть потока под...

Номер патента: 1438847

Опубликовано: 23.11.1988

Авторы: Байдин, Малецкий, Солотовка

МПК: B04C 5/103

Метки: гидроциклон

...кой части 1, оснащенной питающим 2и сливным 3 патрубками, коническойчасти 4 с песковой насадкой 5. Внутри гидроциклона установлены упругиестержнеобразные турбулизирующие элементы 6,Стержень 6 нижним концом крепитсяна кронштейне 7, установленном навнутренней поверхности коническойчасти 4 гидроциклона. Стержень проходит через отверстие в кронштейне8, закрепленном в месте перехода конической части гидроциклона в цилиндрическую, Верхним концом стерженькрепится с помощью натяжного устрой- ЗОства, содержащего шайбу 9, пружину 10,установленную между шайбой 9 и пластиной 11, Для натяжения стержня слу.жат винты 12. Натяжное устройствогерметизируется с помощью колпака 13. ЗуГидроциклон работает следующим образом,Исходный материал (пульпа)...

Номер патента: 1438848

Опубликовано: 23.11.1988

Авторы: Мирошниченко, Удлер

МПК: B04C 9/00

Метки: гидроциклон

...движение вокру, вставки 3, перемещаясь в сторону меньшего основания конической части корпуса 1, Под действием центробежных сил более тяжелые частицы содержащиеся в неоднородной жидкой среде, отбрасываются к внутренним стенкам корпуса 1, движутся в сторону вершины конуса и попадают в песковый патрубок 8 через кольцевую щель между торцовыми стенками сливного патрубка 10 и корпуса 1, а очищенная жидкость отводится непосредственно через сливной патрубок 10.При отсутствии цилиндроконической вставки 3 вдоль оси симметрии гидро- циклона образовался бы воздушный столб низкого давления. В предлагаемом гидроциклоне место воздушного столба занимает с некоторым избытком цилиндроконическая вставка 3, обеспечивающая этим напорное движение потока...

Номер патента: 1440555

Опубликовано: 30.11.1988

Авторы: Жулин, Зеликман, Назаров

МПК: B04C 5/181

Метки: циклон

...части корпуса присоединены пылесборник 4 и коническая вставка 5 15 выполненная в виде упругой спирали. Осевой патрубок 6 размещен в нижней части корпуса 1 и закреплен на нижнем конце вставки 5.Циклон работает следующим образом. 20Задьщенный газ поступает через входной патрубок 2 в корпус 1. За счет центробежной силы частицы пьщи отбрасываются к стенкам корпуса 1 и, продолжая вращаться, проникают через 25 межвитковые промежутки вставки 5 в пьщесборник 4, откуда собранная пыль через разгрузочный патрубок 7 выводится из циклона. Очищенный газ иэ пылесборника 4 через дополнительный 30 патрубок 6 поступает в осевую зону циклона, откуда удаляется через выхлопную трубу 3.Пылегазовый поток, проходя через межвитковые промежутки вставки 5,...

Номер патента: 1443969

Опубликовано: 15.12.1988

Авторы: Балдин, Кузнецова, Нечаева

МПК: B04C 1/00

Метки: сепаратор, центробежный

...поверхности неподвижной части7, и обечайки 9, прилегающей к внутренней пооверхности,камеры 6. Цилиндрические обечайки 8 и 9 соединенывверху пластинами 10, а нижние ихкрая соединены усеченным конусом 11.Наружная часть выходного патрубка 3размещена в камере б с возможностьюперемещения и снабжена для этого тягами 12 с гайками 13, а в пластинах 10 имеются соответствующие резьбовые отверстия, Конус 4 имеет патрубок 14 отвода возврата.При работе сепаратора в зазормежду корпусом 1 и конусом 4 поступает пылевоздушиая смесь, Наиболеекрупные частицы сепарируются в зазоре под действием гравитационных сил,а основной поток пылевоздушной смеси направляется в лопаточный аппарат 5, где закручивается, Толщинавыдаваемой сепаратором пыли регулируется...

Номер патента: 1443970

Опубликовано: 15.12.1988

Автор: Остистый

МПК: B04C 5/081, B21F 35/00

Метки: гидродинамической, установки

...Поджимающий механизм 19 закреплен на крон штейне 18 посредством шарнина 29 и ограничителей 30, например, в виде регулировочных винтов. Для исключения самопроизвольного схода витков с шаблона на его поверхности закреплены упоры, например в виде съемных штырей 31, расположенных у конца шаблона по винтовой линии. Такая конструкция намоточного 45 станка и узла 16 поджатия обеспечивает поджатие витков друг к другу и к шаблону по плоскости боковых стенок сечения проволоки, При этом поджимающую силу прикладывают к нама 50 тываемому витку по направлению к уже намотанным виткам и шаблону, причем поджатие осуществляют в момент контакта наматываемого витка с шаблоном 1 и вблизи места этого контакт, а поджимающую силу прикладывают по...

Номер патента: 1443971

Опубликовано: 15.12.1988

Авторы: Гурьев, Ильченко, Радвинская, Тимошин, Шушляков

МПК: B04C 5/14, B07B 4/02

Метки: вихревой, пылеуловитель

...примеси распределяются по ширине ламинириэатора 11.Чистый воздух подается в ламинириэатор 11 через патрубок 17 и выходит иэ каналов ламиниризатора нормально к направлению движения частиц примесей, Поступление воздуха в ла-миниризатор 11 обеспечивается за счет разряжения в классификаторе. Сечение каналов ламинириэатора 11 и скорость выхода иэ них чистого воздуха должны обеспечивать ламинарный режим движения воздуха. Таким образом, в классификаторе 1 О имеет место вертикальное свободное падение частиц примесей в ламинарном сносящем потоке.В зависимости от аэродинамических свойств частиц примесей, а именно от коэффициента формы, аэродинамического сопротивления и скорости свободного падения, частицы примесей имеют различную величину...

Номер патента: 1443972

Опубликовано: 15.12.1988

Автор: Алпатов

МПК: B04C 5/22

Метки: налипающей, пыли, улавливания, циклон

...7 и расположена в выхлопнойтрубе,Циклон работает следующим образом.Запыленный газ по тангенциальноустановленному входному патрубку 2со скоростью около 20 м/с входит в 40корпус 1, в котором газовый потокзакручивается. Пыль под действиемцентробежных сил отбрасывается к стен. ке корпуса, а очищений газ через выхлопную трубу 3 выбрасывается в атмосферу или поступает в другой аппа. рат очистки газа. уловленная циклономпыль через пылевыпускиое отверстиепоступает в бункер 4 и далее идет поназначению. 50Вращающийся в циклоне вихрь приводит во вращение крыльчатку 9, а вместе с ней и фигурную скобу 7, закрепленную на подшипнике 5, который обеспечивает свободное вращение скобы с 55малым моментом трения, Эластичныеманжеты 6 предохраняют подшипник...

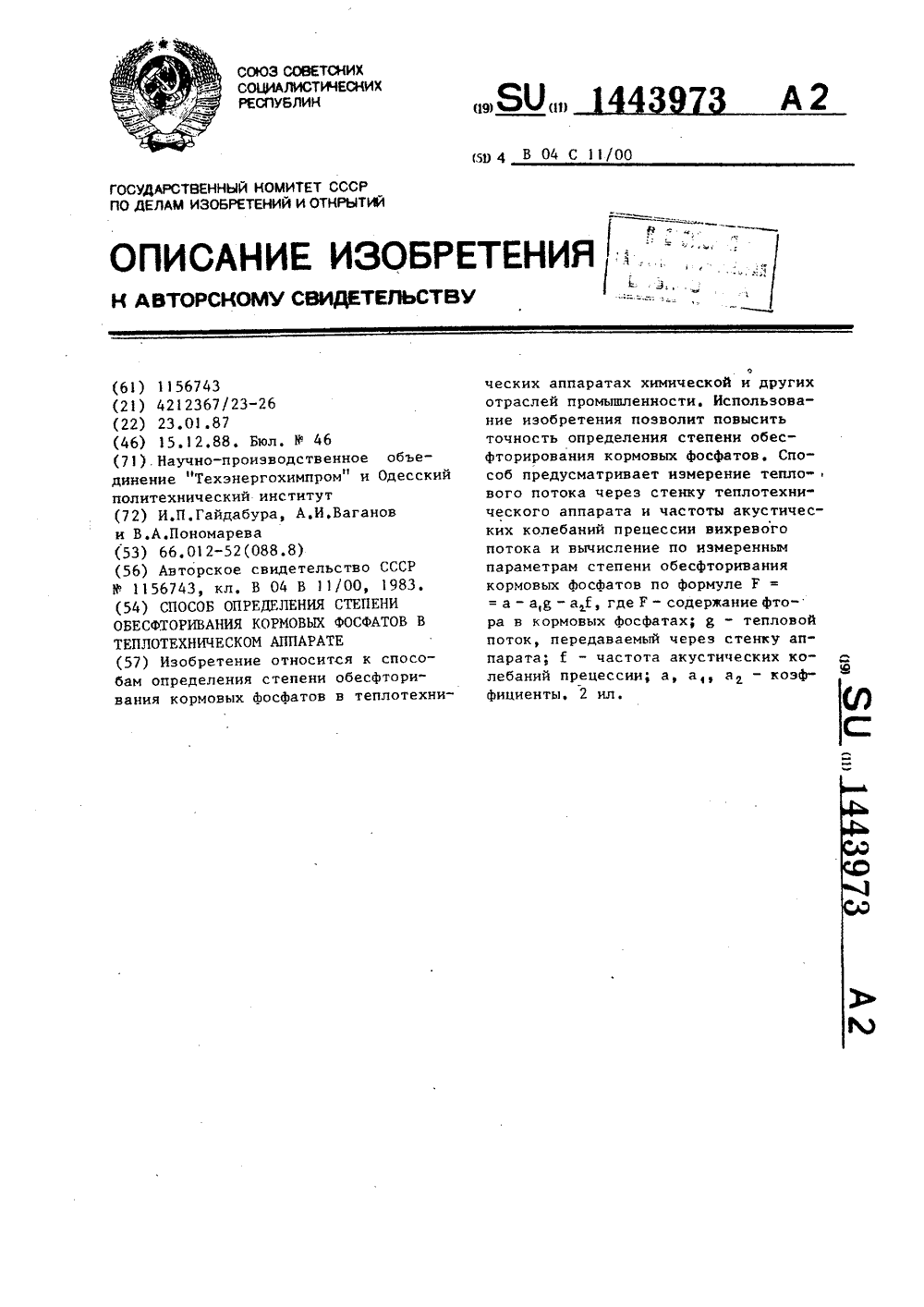

Номер патента: 1443973

Опубликовано: 15.12.1988

Авторы: Ваганов, Гайдабура, Пономарева

МПК: B04C 11/00

Метки: аппарате, кормовых, обесфторивания, степени, теплотехническом, фосфатов

...9 воды, микрофонным зондом10 и блоком 11 измерения частотыакустических колебаний прецессии вихревого потока,Тепло газового потока дымовых газов я передается слою 1 обрабатываемого материала, При этом часть тепла уходит с материалом я, а часть тепла я через слой 2 огнеупорного материала и металлическую стенку 3 передается воде 4, где его измеряют 45 при помощи измерителей 5 температуры, установленных на входе и выходе ап" парата, и расходомера 9 воды. Сигналы разности температур и расхода воды фиксируются тепломером 6, в кото 50 ром реализуется зависимость8 с (гт) фгде с - теплоемкость воды, постоянный коэффициент;6 - расход охлаждающей воды, измеряемый расходомером 9 воды;И - й,) - разность температур охлаждающей воды,...

Номер патента: 1445754

Опубликовано: 23.12.1988

Авторы: Музыкина, Чапля, Черняк, Шварц, Эпштейн

МПК: B01D 21/24, B04C 3/06

Метки: аппарат, воды, осадка, осветления, сгущения

...клапана 15).Аппарат работает следующим образом.Вода, содержащая взвешенные вещества, поступает в корпус 1 по тангенциальным патрубкам 2, Осветленная вода выходит через отверстие в диафрагме 3, поступает в лоток 4, откуда отводится на повторвое использование. Осадок выпадает на дно аппарата и фермой 6, приводимой во вращение механизмом 8 вращения через центральный вал 7, сгребается в емкость 5. В режиме накопления осадка дополнительный вал 10 находится в нижнем положении, благодаря чему клапан 15 закрывает шла- мовыЯ патрубок. Осадок накапливается и уплотняется в емкости 5. Центральный вал 7 также находится в нижнем положении, в связи с чем полу- муфта 13 на входит в зацепление с полу- муфтой 12 и свободно вращается в пространстве...

Номер патента: 1445803

Опубликовано: 23.12.1988

Авторы: Горюнова, Казьмин, Хрусталев

МПК: B04C 5/107

Метки: гидроциклонная, насосная

...кожухом 4. Под действием центробежных сил и разности плотностей происходит движение твердых частиц к стенке гидроциклонной камеры 3. Наличие усеченного внутреннего конусообразного кожуха 4 увеличивает производительность гидроциклонной насосной установки за счет уменьшения объема гидроциклонной камеры 3 в объеме полого конусообразного кожуха, помогает формированию потока гидросмеси, снижает его турбулентность и уменьшает путь движения твердых частиц к стенке гидроциклонной камеры 3. В кольцевой полости гидроциклонной камеры 3 по мере приближения гидросмеси к разгрузочному отверстию периферийная часть потока, включающая основное количество твердого материала, захватывается ловушкой 10 в виде кольцевой камеры и по тангенциальному...

Номер патента: 1445804

Опубликовано: 23.12.1988

Авторы: Балык, Виноградов, Казанский, Кинареевский, Поздеев

МПК: B04C 5/14

Метки: гидроциклон

...камеру 3, Легкие (тонкие) частицы подхватываются внутренним потоком и выносятся вверх к сливному патрубку 2, через который выводятся наружу.Часть легких (тонких) частиц, попавших в перечистную камеру 3, взвешивается потоком дополнительной воды, подаваемой через патрубок 4, дополнительно турбулизируемой перегородками 6, отбрасывается к периферии и выносится потоком в верхнюю цилиндрическую камеру. Тяжелые частицы (пески) оседают на дно геликоида 5, скатываются к оси камеры и разгружаются через песковую насадку 7.В предлагаемом гидроциклоне с целью уменьшения расхода дополнительной воды и повышения эффективности перечистки песков геликоид снабжен радиально расположенными на его нижней поверхности перегородками, перекрывающими от 20 до 40...

Номер патента: 1445805

Опубликовано: 23.12.1988

Авторы: Гарифзянов, Кудрявцев, Пронин, Хакимов

МПК: B04C 5/16

Метки: гидроциклон

...(вибровозбудителем), например, в виде соединенного с камерой сильфона, снабженного приводом возвратно-поступательного движения (возможны и другие варианты выполнения генератора пульсаций давления, в том числе основанные на различных физических принципах действия: механические, электромагнитные, гидроимпульсные и др.). В качестве источника энергии для привода генератора могут использоваться внешние и внутренние источники энергии (например, в качестве внутреннего источника может использоваться давление жидкости во входном патрубке, разрежение в осевой зоне гидроциклона и др.). Гидроциклон работает следуюц 1 им образом.Исходная разделяемая суспензия под давлением через входной патрубок 2 поступает в корпус 1 гидроциклона, где...
