B04C — Устройства с использованием вихревых потоков, например циклоны

Номер патента: 829194

Опубликовано: 15.05.1981

Автор: Ильин

МПК: B04C 9/00

Метки: фильтрации

...суспензии с целью поддержания постоянного уровня суспензии, 182919при котором лопасти 7 находятся постоянно под заливом. Для удаления осадка предназначена труба 12, а для вывода фильтрата из кольцевой камеры - отсосная труба 13. В корпусе установлены плоские пластины 14 для уменьшения закрутки суспензии. Устройство работает следуюшим образом, Суспензия подается в корпус 1 по трубе 10, и уровень ее поддерживается постоянным с помощью, например,переливной трубы 11 таким образом, что лопасти 7 ротора постоянно находятся под заливом за счет прохода фильтрата через фильтруюшую перегородку 6 барабана 5. При включении привода 2 вал 4 и ротор начинают вращаться и лопасти 7 ротора работают в режиме колеса центробежного насоса, подсасывая...

Номер патента: 829195

Опубликовано: 15.05.1981

Автор: Рогов

МПК: B04C 9/00

Метки: циклон

...2, расположенный в верхнейчасти корпуса тангенциально. На корпусециклона расположена катушка 3 электромагнита, которая снизу удерживается корпусом,4. Очи щен н а я жидкость или газ отводятсяиз циклона через сливной патрубок 5, Внутри корпуса размещена цилиндрическая втулка 6 из ферромагнитного материала, подпружиненная пружинами 7 сжатия. Внутри втулка имеет покрытие 8 из эластичного материала, например резины. Покрытие имееткольцевые остроугольные выступы (усики) 9.Циклон работает следующим образом.Подлежащая очистке от взвешенных частиц среда (жидкость или газ) подается вциклон тангенциально по питающему патрубку 2, где среда приобретает вращательное движение, при этом частицы взвеси сплотностью, больше плотности среды,...

Номер патента: 829196

Опубликовано: 15.05.1981

Авторы: Выговский, Искаков

МПК: B04C 9/00

Метки: разделитель, центробежный

...в сливном патрубке 4. При 20этом под действием избыточного давления происходит интенсивная разгрузкаразделителя через песковый патрубок 3.Нож 6 срезает с Фильтрующего элемента 5 осадок, который также черезпесковый патрубок 3 разгружается, Вмомент открытия разгрузочного клапана 8 поршень 10 перекрывает выходсдивного патрубка 4 и сжимает фильтрат, находящийся в нем. Вследствиеэтого, а также падения давления вполости разделителя, происходит противоточная очистка внутренних порФильтрующего элемента 5 Фильтатом,нагнетаемым поршнем 10. Падениедавления в полости разделителя доатмосферного при открытом клапане 8облегчает промывку пор фильтра.. Результатом очистки пор Фильтра является повышение в последующем циклеразделения...

Номер патента: 831197

Опубликовано: 23.05.1981

Авторы: Кореньков, Мацнев, Плешаков, Семенов, Серпокрылов

МПК: B04C 5/103

Метки: вод, гидроциклон, механических, при-месей, природныхи, сточных

...гидроциклона. Сгущенный продукт выводится из нижней части корпуса, где коническая вставка образует кольцевой зазор с корпусом. Осветленный продукт выводится через отверстие в нижней части вставки 3.Недостатком его является невысокая эффективность очистки, вследствие подсоса831197 Формула изобретения ь М. Лагйкас СоставителТекред А. БоТираж 645 уткинКоррект Подписикомитета СССРи открытий шская наб., д. 4/5 Род, ул. Проектная Редактор В.ЖилеЗаказ 326/22ВН. Макарен ИИПпо3035,лнал ПП И Го делам осква Па дарственногоизобретений Ж - 35,Рау нт, г, Уж го механических примесей из кольцевой зоны в осветленный продукт.Цель изобретения - повышение качества очистки за счет уменьшения подсоса механических примесей из сгущенного продукта, в...

Номер патента: 833328

Опубликовано: 30.05.1981

Авторы: Кофанов, Мирный, Потебенко, Тетерин

МПК: B04C 5/28

Метки: батарейный, циклон

...циклонных элементов,Цель изобретения - повышение срока службы циклонных элементов засчет предварительного инерционногоотделения крупных частиц.Цель достигается тем, что батарейный циклон снабжен дополнительным пылевым бункером, размещеннымпод камерой ввода очищаемого газаи входными коллекторами циклонныхэлементов, при этом коллекторы выполнены в виде вертикальных газоходов,к верхнейчасти которых присоединенывходные патрубки циклонных элементов.Кроме того, осевой входной патрубок камеры ввода очищаемого газа снабжен диффузорной насадкой.На фиг, 1 изображен предлагаемыйбатарейный циклон, поперечный разрез; на фиг. 2 - разрез А - А на фиг.1.Батарейный циклон содержит камеру 1 ввода очищаемого газа с нижнимГ)осевым входным патрубком 2,...

Номер патента: 835499

Опубликовано: 07.06.1981

Авторы: Корнев, Пономарев, Стовбур

МПК: B04C 5/04

Метки: двухзаходный, циклон

...двухзаходного центробежного цик лона.Это достигается тем, что патрубкновлены под углами 11 - 15 и 1 чем создаются закручивающиеся пе ющиеся потоки.10 На фиг. 1 показан общий вид двухзаходного центробежного циклона; на фиг. 2 - то же, вид сверху.Двухзаходный центробежный циклон состоит из патрубков 1 и 2, установленных 15 под углами = 11 - 15 и = 15 - 20, подводящих аэросмесь к корпусу 3, и выхлопной трубы 4.Циклон работает следующим образом.Аэросмесь подается входными наклонны ми тангенциально расположенными патрубками 1 и 2 в корпус 3, где создается два вращательно-поступательных потока, причем во входной части происходит их пересечение, Под действием центробежных сил 25 частицы пыли движутся к стенке корпуса,достигают ее и,...

Номер патента: 837418

Опубликовано: 15.06.1981

Автор: Алпысбаев

МПК: B04C 5/16

Метки: микроциклон-сгуститель

...и под углом к нижней части на любой высоте цилиндрической части микроциклона) . Вид 5 имеет свободное вращение и закрепляется на трех ребрах 7 жесткости в нижней и верхней частях. Струйный аппарат 8837418 Формула изобретения 11 крепится к отводному патрубку 9, служащему одновременно его. приемной камерой и связан с тангенциальным входным патрубком 10 гидроциклона трубопроводом 11 и далее трубопроводом 12, входящим во внутрь гидроциклона до его оси и направленным в сторону выхода осветленного потока.Микроциклон - сгуститель работает следующим образом.Под давлением через песковой наса- Щ . док 2 со скоростью 5-8 м/с, гидросмесь из гидроциклона 1 поступает в сепарирующий элемент 3, в котором происходит вторичное разделение. Поток...

Номер патента: 837419

Опубликовано: 15.06.1981

Авторы: Алексеев, Буханько, Пономарев, Симиков, Шевела, Якуба

МПК: B04C 5/24

Метки: многоступенчатый, циклон

...периметра прямоугольника, а в нижнеф части лопатки 15 имеют .направляющие полки 19, предназначенные для предотвращения йроскока газового потока через нижнюю часть завихрителей 14 без закручивания. Полки 19 укреплены между кромками шайб 16 и направляющих лопаток 15,Улавливание пыли осуществляется следующим образом. Представленные данные свидетель, - ствуют, что предлагаемый циклон имеет на 5-12 выше эффективность улавлива- ) ния, чем известный циклон (82-86) .Положительный эффект предлагаемого циклона заключается в простоте конструкции,обеспечении высокой надежности работы аэрозатворов в промышленных условиях и достижении высокой эффективности в условиях длительной эксплуатации.упрощение,в частности, заключается в возможности снятия...

Номер патента: 841689

Опубликовано: 30.06.1981

Авторы: Вайдуков, Козлов, Самохвалов

МПК: B04C 3/06

Метки: гидроциклон

...13 под шарики 11. Гнезда 13могут быть выполнены сферическимиили коническими с углом конусности90 . Конические гнезда имеют диаметр,равный диаметру шарика 11, а сферические гнезда имеют радиус кривизны,равнчй радиусу кривизны шарика 11,причем глубина гнезда 13 равна неболее 1/3, но не менее 1/4 четвертирадиусакривизны шарика 11 для обеспечения надежной работы пружинногофиксатора.Для выхода наружу патрубка 6 крыака 7 снабжена центральным патрубком14, который уплотнен сальниковойнабивкой 15 и поджат накидной гайкой 16 с помощью нажимной втулки 17,Для поворота стакана 3, с цельюсмены входного тангенциального канала, на сливном патрубке 6 с помощьюгайки 18 закреплен дисковый указатель 19 поворота, на котором написана маркировка.Смена...

Номер патента: 844068

Опубликовано: 07.07.1981

Автор: Жолондковский

МПК: B04C 5/107

Метки: газаот, потока, пыли

...для очистки потока газа от пыли включает в себя корпус 1 с осевым патрубком 2 и расположенный коаксиально ему патрубок 3 с отверстиями 4 для ввода вспомогательного газа. Тангенциально к В корпус 1 через осевой патрубок 2 по ступает запыленный поток газа, а через отверстия 4 в патрубок 3, расположенный коаксиально патрубку 2, поступает вспомогательный газ, образующий вокруг поступающего потока газа газовую рубашку. Со держащиеся в поступающем потоке газачастицы тонкодисперсной пыли по инерции продолжают свое движение и осаждаются в нижней части корпуса за конической кольцевой перегородкой, откуда периоди чески или непрерывно удаляются через пылевыпускной штуцер 7. Вспомогательный газ, поступающий из патрубка 3 и образующий вокруг...

Номер патента: 844069

Опубликовано: 07.07.1981

Авторы: Воробьева, Каревский, Морозов, Хомяков

МПК: B04C 5/28

Метки: батарейный, циклон

...2,лужащая для накопления пыли пылевая камера бункер) 3расположена под циклонными элементамии имеет оощую с коллектором очищенногогаза наклонную стенку 4, расположенную Взоне накопления частиц.гтижняя доска секции служит крышеидля пылевои камеры,5. й нижнеи части пылевая камера снаожена затвором Ь, отделяющим ее от пылевыгрузочных труб О с горловинами .ь коллекторе Ь очищенного газа установлено запорное устройство 9, например шиоер,иатарейный циклон работает следующимобразом.три запуске газотурбинной установки загрязненныи воздух засасывается по всемупериметру В пространство между досками1, затем попадает в циклонные элементы 2и, закручиваясь, отбрасывает в пылевуюкамерутвердые частицы, где они осаждаются, а очищенный газ поступает В...

Номер патента: 844070

Опубликовано: 07.07.1981

Автор: Гришин

МПК: B04C 11/00

Метки: циклон

...в коническую часть циклона.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - разрез А - А фиг. 1.Циклон содержит цилиндроконический корпус 1 со слоем футеровки 2, входным патрубком 3, выходным патрубком 4 на крышке 5 и коническим днищем 6, оканчи.вающимся патрубком 7 отвода пыли. Внутри корпуса соосно на коническом днище 6 установлена труба 8 из огнеупорного кир пича, снабженная снизу стойками 9, а верхним концом пропущена в выходной патрубок 4.Циклон работает следующим образом.Под действием разрежения горячие запы ленные газы, поступая через входной патрубок 3 в полость корпуса 1, приходят во вращательное движение вокруг трубы 8 и отводятся через нее в вышерасположенный газоход. Вследствие вращательного движения 15...

Номер патента: 844576

Опубликовано: 07.07.1981

Авторы: Гусаковский, Нураев

МПК: B04C 9/00, C02F 1/38

Метки: гидроциклон, многоярусный

...с ним штоком с д иленными по оси корпусаразмещены в отверстиях срагм,На фиг. 1 представлен общий вид многоярусного гидроциклона; на фиг, 2 - разрез Л - А фиг. 1,Многоярусный гидроциклон состоит из вертикального цилиндроконического корпуса 1, внутри которого вмонтированы конусные диафрагмы 2, Для подачи в гидроциклон исходной воды служит патрубок 3, а для отвода очищенной воды и шлама - патрубки 4 и 5, соответственно. В корпусе гидроциклона центрально установлен шток 6 с закрепленными на нем дисками 7 и соединен с вибратором (на чертежах не показан).Гидроциклон работает следующи Одновременно с подачей в гидроциклон исходной воды по патрубку 3 включают вибратор, и диски 7, установленные на штоке б, создают пульсирующие токи жидкости...

Номер патента: 845858

Опубликовано: 15.07.1981

Авторы: Жангарин, Омарова

МПК: B04C 9/00

Метки: гидроциклон, сточныхвод

...сопряженными с ней болтами 11 и коллктором отвода осветленной 20жидкости 12 с патрубком 13, Коллекторпромывной жидкости снабжен входным патрубком 14. Внутренняя камера загруженафильтрующими материалами 15.Гидроциклон работает следующим образом,Камеру 7 загружают фильтрующими материалами примерно на 80 О/о ее высоты исжимают их подпорной кольцевой крышкой10 при помощи болтов 11. Затем по тангенциальному входному патрубку 3 подают ис- зоходную сточную воду. Поток трехфазнойф жидкости, попав в гидроциклон, приобретает сильное вращателное движение. Поддействием центробежных сил происходитразделение жидкости по фазам. Твердые частицы, отброшенные к вершине конуса, отводятся через песковое отверстие 5, а легкие плавающие тела, сосредоточнные...

Номер патента: 850221

Опубликовано: 30.07.1981

Автор: Кононенко

МПК: B04C 3/00

Метки: отделения, пыли

...стенка 2 которого выполнена в виде усеченного 10 конуса, направленного меньшим основанием 3 внутрь улиточного ввода, образуя карман для сбора твердых частиц. Конусность торцовой стенки2 подбирается в каждом конкретном 15 случае, исходя из необходимого количества накопления в кармане твердыхчасти и предотвращения эалипания/аппарата пылью. К основанию 3 присоединена вихревая камера 4 с асе вой трубой 5 для вывода очищенноговоздуха. Труба 5 установлена в вихревой камере 4 ат меньшего основания3 торцовой стенки 2 на расстоянии1-1,5 диаметра вихревой камеры, бо кавой патрубок 6 служит для удаления твердых частиц, причем торецВихревой камеры выполнен глухим иприварен к трубе 5.Устройство работает следующим об разам.Запыленный воздух поступает...

Номер патента: 850222

Опубликовано: 30.07.1981

Автор: Фещенко

МПК: B04C 5/103

Метки: фещенко, циклон

...поток закручивается поконической асимметричной) спирали впервичный спиральный ноток. Твердыечастицы под действием центробежнойсилы отбрасываются к стенке и удаляются через щели 1 О в бункер 4,Повышению эффективности улавливания, а также устойчивой работе аппарата при различных скоростях входа и выхода газа способствует конст. руктивное выполнение осадительной решетки 6 в виде концентрически расположенных колец 7 с центральнму конусом 8 с образованием между ниии и коническим бункером кольцевых концентрических щелей 10, чьи размеры убывают от периферии к центру циклона. При этом вершинМ концентрических колец 7 не выходят за плоскость большего основания конического корпуса 1. Кроме того, то обстоятельствоУ что диаметр окружности...

Номер патента: 850223

Опубликовано: 30.07.1981

Авторы: Макеев, Маланичев, Попов, Сагадеев

МПК: B04C 5/103

Метки: гидроциклон

...напора суспензия ударяется о ребра 5 цилиндрического корпуса 4 и лопасти 9, установленные на патрубке 6и приводит во вращение цилиндрический корпус 4 и вставку-шнек 7.Под действием центробежных сил тяжелые частицы отбрасываются к стенке гидроциклона, сползают по стенке и разгружаются через патрубок 10 (песковую насадку). Часть суспензии, содержащая более мелкие частицы, ответвляется от основного потока и направляется в противоположную сторону от песковой насадки. Поток суспензии с легкимичастицами захватывается вставкой-шнеком 7, и суспензия попадает в зазоры 8, где происходит тонкослойное разделение.Исходная жидкость, раскрученная в корпусе цилиндрической части гидроциклона, устремляется в коническую часть...

Номер патента: 850224

Опубликовано: 30.07.1981

Авторы: Александров, Поляков, Рахимов, Сабристов, Соколов

МПК: B04C 5/16

Метки: гидроциклон

...часть корпусагидроциклона выполнена в виде набра плотно посаженных друг к другуобрезиненных конусов, количествкоторых кратно двум.3На фиг. 1 представлен гидроциклон,общий вид; на фиг. 2 - то же, видсверху.Гидроциклон состоит из цилиндрической части корпуса 1 с тангенцйальныа патрубком 2 подачи исходной суспенэин и спивным патрубком 3 и конической части корпуса 4. Коническийкорпус 4 образован обрезиненными,плотно посаженными друг к другу конусаин 5. Твердые частицы с конусов5 сиимаотся скребками 6. От привода7 с помощью шкивов 8 и ремня 9одному иэ конусов 5 сообщают вращатеФльный момент,Гидроциклон работает следующимобразом.Исходную суспензию через тангенциальный патрубок 2 подают под напором в цилиндрическую 1 и коническую 4...

Номер патента: 850225

Опубликовано: 30.07.1981

Авторы: Афанасьев, Борисова, Литвиненко, Шамшин

МПК: B04C 5/22

Метки: налипающейпыли, улавливания, циклон

...достижения поставленной целициклон снабжен винтовой пружиной,установленной концентрично на упругом стержне, и эластичной втулкой,укрепленной на нижнем конце стержня.На чертеже показан предлагаемыйциклон.Циклон состоит из корпуса 1, входного патрубка 2, выхлопного патрубка3, стержня 4, пружины 5, эластичнойвтулки 6 и бункера 7,Циклон работает следующим образом.Запыленный гаэ через входной патрубок 2 тангенциально вводится в корпус 1, в котором газовый поток закручивается. Пыль центробежной силойотбрасывается к стенке, а очищенныйгаз через выхлопной патрубок 3 выбрасывается в атмосферу или поступает в другой аппарат очистки газов.Вращающийся газовый поток вовлекаетво вращение упругий стержень 4 вместес пружиной 5, одновременно...

Номер патента: 850226

Опубликовано: 30.07.1981

Авторы: Алексеев, Буханько, Лазаренко, Сердцев, Якуба

МПК: B04C 5/22

Метки: циклон

...входного850226 фбочих поверхностей. Выполнение скребка в виде винтовой пластины обеспечивает одновременную очистку внутренних рабочих поверхностей циклона и транспортировку налипшегопродукта к месту разгрузки, а выполнение скребка с полосой из несмачивающегося материала, укрепленной нанаружном крае винтовой пластины, ис 10 ключает налипание продукта непосредственно на поверхность скребка.Предлагаемый циклон позволяетулавливать дисперсные пыли, обладающие адгезией к рабочии поверхностям,.направляющими поток лопатками 6 вверхней части и трубой .7 с отбортовкой в нижней части. На спивномпатрубке 4 и коническом элементе5 укреплены скребки 8 и 9, выполненные в виде винтовой ппастины 10 и11 с полосой 2 и )3 из эластичногонесиачивающегося...

Номер патента: 850227

Опубликовано: 30.07.1981

Автор: Середкин

МПК: B04C 5/24

Метки: пылеулавливающая

...воздуха, меньшее по величине, чем давление во внутренних полостях корпусов циклонов.В предлагаемой установке устраняют:я непроизводительные перемеще" ния частиц пыли в поперечных сечениях соединительных газоходов, сокращается сепарационный путь частиц вследствие того, что сконцентрировавшиеся у стенки циклонов частицы пыли при прохождении соединительных газоходов в подавляющем боль 3 850227 тором, а наружная - с циклоном малого диаметра 2 ).Однако в известной установке эффективность очистки воздуха снижается вследствие нарушения характера сепарационного движения частиц пыпи в месте перехода нылевоздушного потока из выхлопного патрубка циклона в соединительный трубопровод-концентратор , Причем в выхлопном цатрубке 10 циклона под...

Номер патента: 850228

Опубликовано: 30.07.1981

Авторы: Бусыгин, Вдовин, Корольков, Погорелов

МПК: B04C 5/28

Метки: вихревых, очистителей

...и сгущенной фракций, единичт 1ин и А.А. Зусыгин3укторский25 3 8502 да осветленной 5 и сгущенной Ь фрак-. ций соответственно. В камерах размещены единичные сепарируяцие элементы 7. С приемной камерой 4 соединена камера 8 желобообразного сечения с тан 5 генциальным входным патрубком 9 и тангенциальным патрубком 10 вывода. крупных включений 10. Камера 5 для вывода осветленной фракции имеет патрубок 11, а камера 6 для вывОда сгу щенной фракции - патрубок 12. Для ви" зуального контроля за работой установки предусмотрены прозрачные окна 13.Установка работает следующим образом. 15Волокнистая суспензия под давлением подается через патрубок 9 в камеру 8 желобообразного сечения, где под действием центробежных сил крупные включения...

Номер патента: 850229

Опубликовано: 30.07.1981

Авторы: Андреев, Кузнецов, Тихонов

МПК: B04C 11/00

Метки: управлениягидроциклоном

...1.Недостатком этого способа является отсутствие однозначной зависимости между плотностью и крупностью, в вследствие чего имеет место недостаточно точное разделение по крупности, слив гидроцнклона засоряется некондиционными (крупными) частицами, а пески - напротив, мелкими,Наиболее близким к предлагаемому по технической сущности и достигаеАндреев- Октябрьской РфюлюциигорныйинститутФормула изобретения ВНИИПИ Заказ 6385 О Тирис 645 Подписное атент" г. Ужгород, ул. Проектная, 4 ал 3 8502мости от отношения расходов пульпы на сливе и песков гидроциклонов.На чертеже представлена принципиальная схема устройства, реализующего предлагаемый способ.Способ Ьсуществляется следующим образом.Расходы пульпы в сливе и песках гидроциклона 1 измеряются...

Номер патента: 856568

Опубликовано: 23.08.1981

Авторы: Ворошилов, Гридасов, Летюк, Медведев, Трусов

МПК: B04C 5/18

Метки: циклон

...через лопаточныйзавихритель 5, закручивается в сторону вращения основного потока очищаемого газа. За счет воздействия вторичного потока на стенки конуснойчасти корпуса происходит сдувание пы.левых частиц, осевших на стенках корпуса циклона, что предотвращает налипание пыли в нижней части циклона.Освободившись от пыли, очищенный газв виде восходящего вихревого потокапо выхлопному патрубку 6 удаляется из циклона,Технико-экономическим преимуществом предлагаемого циклона являетсяповьппение эффективности газоочистки от слипающейся пыли,Формула изобретения 3 8565центральной осевой струи, с основнымвращающимся потоком запыленного газаразрушается .внутренний вихревой потокочищенного газа, движущийся в направлении выхлопного патрубка, Это сни...

Номер патента: 858929

Опубликовано: 30.08.1981

Авторы: Гайдабура, Килимник, Тодорцев

МПК: B04C 3/04

Метки: агрегате, гидротермической, переработки, процессом, сырья, циклонном

...переработка сырья, нережима 2, соединяющего циклонную плавильную камеру со сборником расплава 3, где собирается конечный продукт 4. Циклонная плавильная камера снабжена горелочными устройствами 5, к которым подается по линиям 6 и 7 топливо и воздух. Кроме того, камера снабжена загрузочным патрубком 8, куда при помощи шнекового доэатора 9 подается сырье. Отходящие газы ио линии 10 поступают в котел-утилизатор, Пережим, как и вась агрегат в целом, охлаждается ВОДОЙ, 1 оотснсаЮШЕЙ ПО ЛИНИИ 11, за чего на внутренней стенке циклон- НОГО агРегатса ОбРсээУется Га 1 нисаж 12 из которого мажет с:формировываться настыль 13.Система автоматического управления процессом включает регулятор 14 топлива, регулятор 15 тепловыделения в зоне максимальной...

Номер патента: 858930

Опубликовано: 30.08.1981

Автор: Зенченко

МПК: B04C 5/16

Метки: гидроциклон

...закреплены, а другие - соединены с приводом возвратно-поступательного перемещения.На фиг. 1 представлен гидроциклон, общий вид; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - разрез Б - Б на фиг. 2.Гидроциклон состоит из цилиндроконического корпуса 1 с тангенциальным входным патрубком 2, сливным патрубком 3 и патрубком 4 выгрузки сгущенной фракции с надетым на него эластичным насадком 5и отжимным устройством, выполненным в виде упругих пластин 6, рукавов из эластичного материала 7 для предотвращения повреждения насадка 5 упругими пластинами 6 и привода возвратно-поступательного перемещения (пневмоцилиндра) 8 с поршнем со штоком 9. Шток поршня присоединен к одним концам упругих пластин 6, а другие их концы жестко закреплены в...

Номер патента: 858931

Опубликовано: 30.08.1981

Авторы: Быков, Данчевский, Ногач, Фучила

МПК: B04C 9/00

Метки: гидротурбоциклон

...через тя гу с р у коят кой.Свободный конец ходового винта 9 содержит ограничитель 13, контактирующий в нижнем положении с концевым выключателем 14, соединенным с электроприводом затвора 15.В нижней конической части гидротурбоциклона установлены щелевые конические перегородки 16. Вверху цили ндрической части корпуса 1 и полого ротора 2 крепится сборный лоток 17.Устройство р аботает следующим образом.Буровой раствор с выбуренной породой через тангенциальный входной пагрубок поступает в цилиндрическую часть корпуса 1 гидротурбоциклона, внутри которого вращается полый ротор 2 с сетчатым фильтром 3, приводимый во вращение через клинор еме иную передачу 5 электродви гателем 4, и с помощью закрепленных ступенчатых крыльчаток 6 создается...

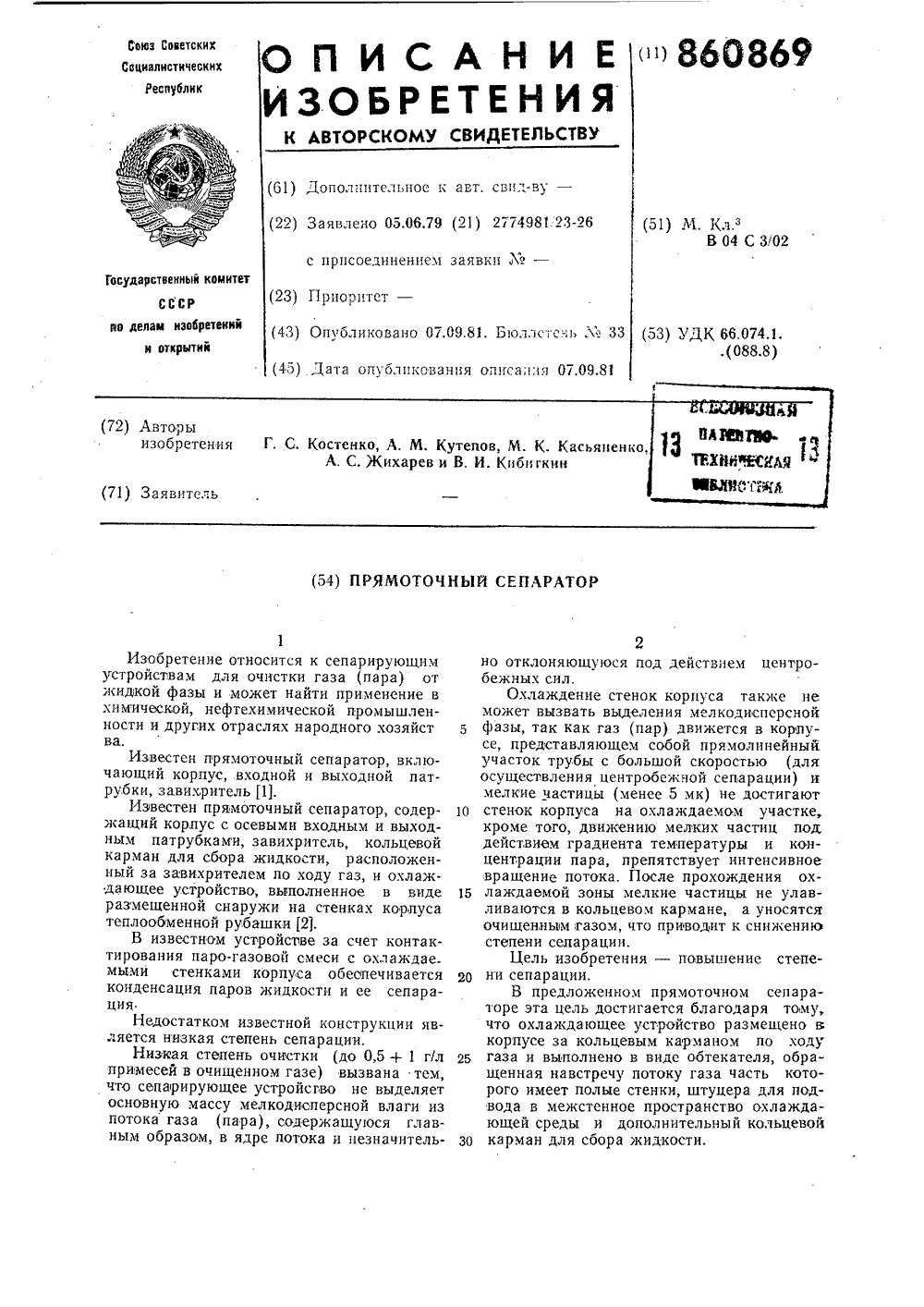

Номер патента: 860869

Опубликовано: 07.09.1981

Авторы: Жихарев, Касяненко, Кибиткин, Костенко, Кутепов

МПК: B04C 3/02

Метки: прямоточный, сепаратор

...среды и дополнительный кольцевой ЗО карман для сбора жидкости.вободившийся от и фазы, омывает рая охлаждается алевидный канал мой через штуцер 0 газ (пар), оо сперсной жидко текателя 7, кот одаваемой в спи туцер 9 и выводЗатем кру 1 пноди часть об водой, п 8 через ш 10. ель Н. КекишГайдамак оставит хред М ректор Т, Добровольска Редактор Л, Курасова Тираж 661омитета СССРоткрытийая нао., д. 4/5 Изд,541 ВН 1 вЧПИ Госуд по делам из 1 3035, Москва, аказ 6503 дппсное рственног бретений Ж, Рау Загорская типография У 3На чертеже изобразкен прямоточный сепаратор, продольный разрез.Сепаратор содержит вертикальный корпус 1 с входным 2 и выходным 3 патрубками, завихритсль 4, установленный на входе в сепаратор, кольцевой карман 5, штуцер 6...

Номер патента: 860870

Опубликовано: 07.09.1981

Авторы: Батуров, Вайдуков, Волков, Глаголев, Мананников, Скотников

МПК: B04C 5/24

Метки: комбинированный, мультигидроциклон

...с осветленным потоком сливной камеры, Поскольку осевая труба снабжена регулирующим клапаном, т) обеспечивается регулирование выхода отстоенной жидкой фазы в осветленную камеру, а также регулируется режим отстоя в песковой камере, т. е, в мультигидроциклоне совмещаются режимы центробежного и гравитационного разделения суспензий.На чертеже изображен предлагаемый мультигидр оци клон,Мультигидроциклон включает корпус 1, вокруг которого размещены цо кругу единичные сепарирующие элементы 2. Корпус 1 разделен радиальными перегородками на три камеры; верхнюю - сливную камеру 3 для сбора осветленной жидкости, среднюю - питающую камеру 4 для распределения исходной суспензии в элементы 2, нижнюю - песковую камеру 5 для сбора...

Номер патента: 860871

Опубликовано: 07.09.1981

Авторы: Денисов, Кондуков, Петров, Федотов

МПК: B04C 9/00

Метки: вибрационный, гидроциклон

...фиг, 1 изображен предлагаемый и дроциклон; на фиг. 2 - разрез Л-Л фиг. 1;на фиг. 3 - ротор; на фиг. 4 - монтажнаясхема гидроциклона,Гидроциклон содержит корпус 1, к кото.рому снизу прикреплен конический конус 2с короткой цилиндрической частью 3, питающим патрубком 4 и лесковым насадком 5.Корпус 1 снабжен патрубком 6, В корпусевыполнено резьбовое отверстие с заглушкой 7, ь 1 ерез корпус 1 проходит сливной патрубок 8, закрепленный в с го крышке с по масло марки Л.Вал 14 через эластичную 23 связан сэлектродвигателем 24. Емкость 25 соедине,на со входом пульпонасоса 26 патрубком 27.25 Пульпонасос 26 соединен с патрубком 4 гидроциклона и манометрическим устройством 28 трубопроводом 29. Устройство 28 сообщается с патрубком 6 корпуса...
