Центробежный сепаратор

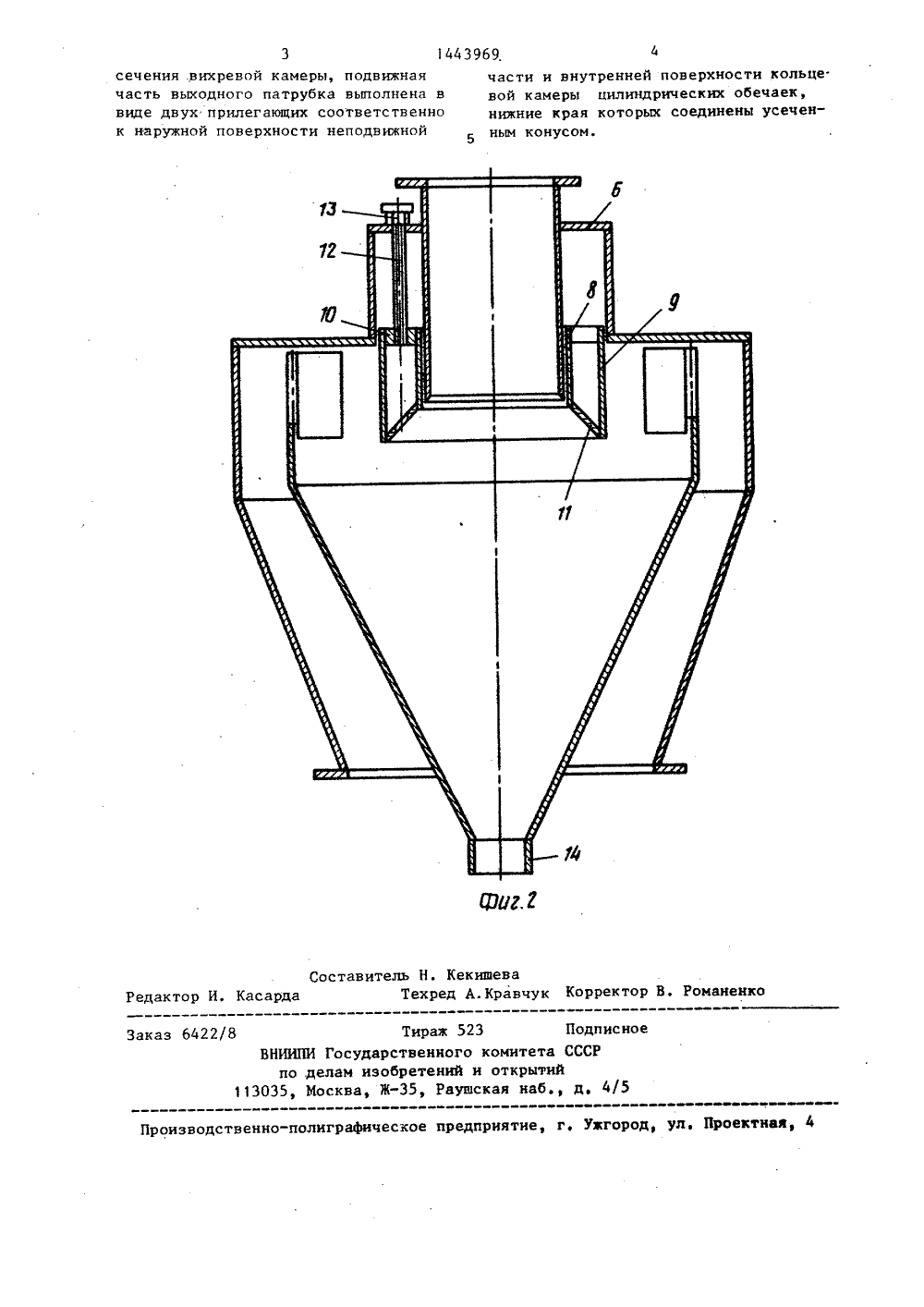

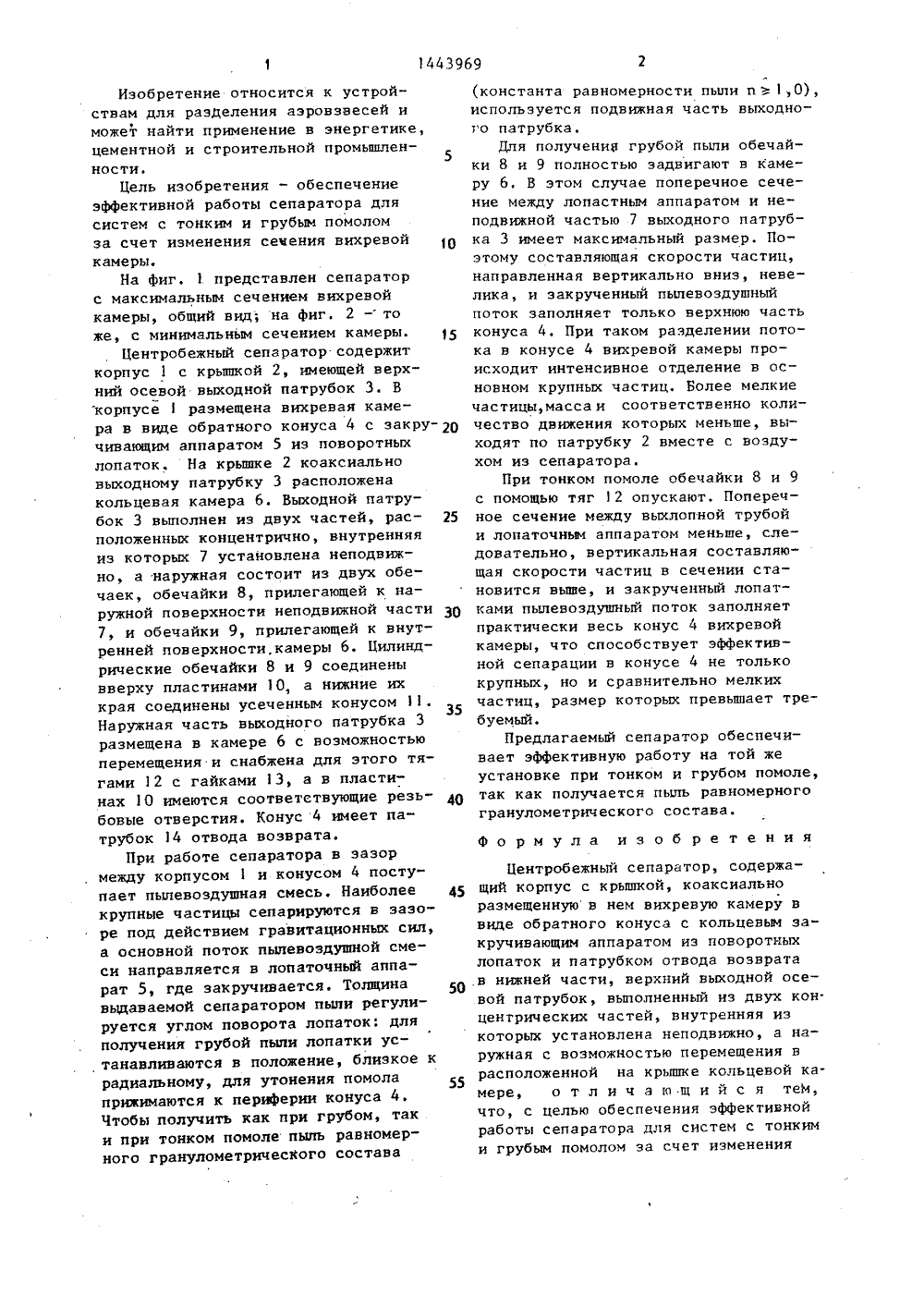

4 уу СОН 3 СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ14439694 С 1/00 РЕСПУБЛИК 51) ИЙ ИСАНИЕ ИЗОБРЕТЕНИс и гру я сеной паиз двух йГОСУДАРСТВЕННЫЙ НОМИТЕТ ССПОДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ Н А ВТОРСНОМУ СВИДЕТЕЛЬСТ(54) ЦЕНТРОБЕЖНЫЙ СЕПАРАТОР (57) Изобретение относится к устро ствам для разделения аэровзвесей и может найти применение в энергетике, цементной и строительной промышленности. Цель иэобретения -обеспечение эффективнои работы сепаратора для систем с тонкимбым помолом за счет измененичения вихревой камеры. Выходтрубок 3 сепаратора состоитподвижной и неподвижной, частей.Подвижная часть, состоящая из обечаек 8 и 9, соединенных по нижнимкраям усеченным конусом 11, размещена в кольцевой камере 6 с возможностью перемещения. Опуская обечайки 8 и 9, можно частично перекрывать сечение вихревой камеры, тесамым изменяя режим сепарации, 2 илразмещенную в нем вихревую камеру ввиде обратного конуса с кольцевым закручивающим аппаратом иэ поворотныхлопаток и патрубком отвода возвратав нижней части, верхний выходной осевой патрубок, выполненный из двух кон.центрических частей, внутренняя изкоторых установлена неподвижно, а наружная с возможностью перемещения врасположенной на крьппке кольцевой камере, о т л и ч а ю щ и й с я тей,что, с целью обеспечения эффективнойработы сепаратора для систем с тонкими грубым помолом за счет изменения 5055 Изобретение относится к устройствам для разделения аэровзвесей иможет найти применение в энергетике,цементной и строительной промьппленностиЦель изобретения - обеспечениеэффективной работы сепаратора длясистем с тонким и грубым помоломза счет изменения семения вихревойкамеры,На фиг. 1 представлен сепараторс максимальным сечением вихревойкамеры, общий вид; на фиг, 2 -тоже, с минимальным сечением камеры.Центробежный сепаратор содержиткорпус 1 с крьппкой 2, имеющей верхний осевой выходной патрубок 3. Вкорпусе 1 размещена вихревая камера в виде обратного конуса 4 с закручивающим аппаратом 5 из поворотныхлопаток. На крьппке 2 коаксиальновыходному патрубку 3 расположенакольцевая камера 6. Выходной патрубок 3 выполнен из двух частей, расположенных концентрично, внутренняяиз которых 7 установлена неподвижно, а .наружная состоит из двух обечаек, обечайки 8, прилегающей к наружной поверхности неподвижной части7, и обечайки 9, прилегающей к внутренней пооверхности,камеры 6. Цилиндрические обечайки 8 и 9 соединенывверху пластинами 10, а нижние ихкрая соединены усеченным конусом 11.Наружная часть выходного патрубка 3размещена в камере б с возможностьюперемещения и снабжена для этого тягами 12 с гайками 13, а в пластинах 10 имеются соответствующие резьбовые отверстия, Конус 4 имеет патрубок 14 отвода возврата.При работе сепаратора в зазормежду корпусом 1 и конусом 4 поступает пылевоздушиая смесь, Наиболеекрупные частицы сепарируются в зазоре под действием гравитационных сил,а основной поток пылевоздушной смеси направляется в лопаточный аппарат 5, где закручивается, Толщинавыдаваемой сепаратором пыли регулируется углом поворота лопаток: дляполучения грубой пыли лопатки устанавливаются в положение, близкое крадиальному, для утонения помолаприжимаются к периферии конуса 4,Чтобы получить как при грубом, таки при тонком помоле пыль равномерного гранулометрического состава 5 1 О 5 20 25 30 35 40(константа равномерности пыли и ъ 1,0), используется подвижная часть выходного патрубка.Для получения грубой пыли обечайки 8 и 9 полностью задвигают в камеру 6. В этом случае поперечное сечение между лопастным аппаратом и неподвижной частью 7 выходного патрубка 3 имеет максимальный размер. Поэтому составляющая скорости частиц, направленная вертикально вниз, невелика, и закрученный пылевоздушный поток заполняет только верхнюю часть конуса 4, При таком разделении потока в конусе 4 вихревой камеры происходит интенсивное отделение в основном крупных частиц. Более мелкие частицы,масса и соответственно количество движения которых меньше, выходят по патрубку 2 вместе с воздухом из сепаратораПри тонком помоле обечайки 8 и 9 с помощью тяг 12 опускают. Поперечное сечение между выхлопной трубой и лопаточные аппаратом меньше, следовательно, вертикальная составляющая скорости частиц в сечении становится вьппе, и закрученный лопатками пыпевоздушный поток заполняет практически весь конус 4 вихревой камеры, что способствует эффективной сепарации в конусе 4 не только крупных, но и сравнительно мелких частиц, размер которых превьппает требуемый.Предлагаемый сепаратор обеспечивает эффективную работу на той же установке при тонком и грубом помоле, так как получается пыль равномерного гранулометрического состава. Формула из об ретения Центробежный сепаратор, содержащий корпус с крышкой, коаксиально1443969,Н. Кекншевахред А. Кравчук Корректор В. Романенк оставитель Редактор И. Касард Тираж 523 Подл ВНИИПИ Государственного комитета СССР по .делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д.-полиграфическое предприятие, г, Уаг ул, Проект роизводст сечения .вихревой камеры, подвижнаячасть выходного патрубка выполнена ввиде двух прилегающих соответственнок наружной поверхности неподвижной части и внутренней поверхности кольце.вой камеры цилиндрических обечаек,нижние края которых соединены усеченным конусом.
