B04C — Устройства с использованием вихревых потоков, например циклоны

Номер патента: 89861

Опубликовано: 01.01.1950

Автор: Марголин

МПК: B01D 21/26, B03B 5/34, B04C 3/06 ...

Метки: гидроциклон, классификации, суспензий

Номер патента: 84409

Опубликовано: 01.01.1950

Автор: Хворостов

МПК: B04C 5/26

Метки: мультициклон

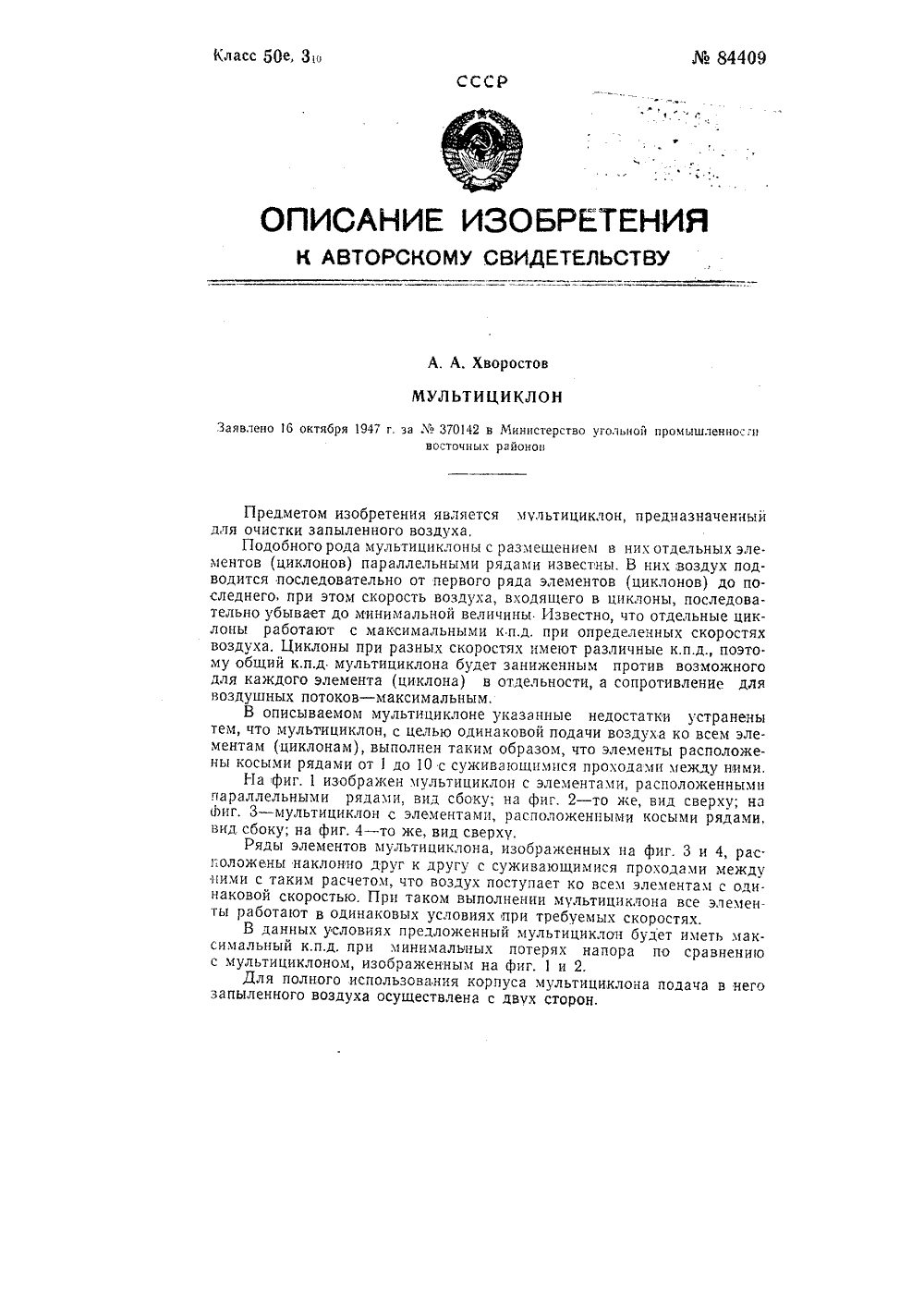

...описываемом мультициклоне указанные недостатки устранены тем, что мультициклон, с целью одинаковой подачи воздуха ко всем элементам (циклонам), выполнен таким образом, что элементы расположены косыми рядами от 1 до 10 с суживающимися проходами между иими.На фиг. 1 изображен мультициклон с элементами, расположенными параллельными рядами, вид сбоку; на фиг. 2 - то же, вид сверху; на Фиг. 3 - мультициклон с элементами, расположенными косыми рядами, вид сбоку; на фиг. 4 - то же, вид сверху.Ряды элементов мультициклона, изображенных на фиг. 3 и 4, рас. 1:оложены наклонно друг к другу с суживающимися проходами между ними с таким расчетом, что воздух поступает ко всем элементам с одинаковой скоростью. При таком выполнении мультициклона все...

Номер патента: 86412

Опубликовано: 01.01.1950

Автор: Кузнецов

МПК: B04C 3/04

Метки: пылеотделитель

...ненных между собою в ми проходы имеют та вихрение потоков возд Изобретение касается батарейных цгклонных пылсотделителей прч механической очистке воздуха.Особенность предложенного пылеотделителя заключается в том, что в нем создано многократное завихрение воздуха. Зто достигается за счет устройства перегородок, состоящих из отдельных изогнутых по радиусу, вертикально расположенных полос.На фиг. 1 показано устройство, вид сбоку, с частичным разрезом по вертикальной плоскости; на фиг. 2 - устроиство, вид в плане с частичным разрезом; на фиг. 3 - схема устройства перегородок.Трубки 1, соединенные в ленточную змейку, разделяются перегородками 2, имеющими отбойные полосы 3. Комплекты трубок с перегородками собраны в общую батарею 4,...

Номер патента: 88197

Опубликовано: 01.01.1950

Автор: Анисимов

МПК: B01D 45/12, B04C 3/06, B07B 7/08 ...

Метки: воздушно-центробежный, сепаратор

...подбором клиньев б (фис. 2), укрепляемых болтами, В верхний конус вставляется загрузочная труба 7 с воронкой. В нижний конус вмонтирован воздухопровод, состоящий из цилиндрической части 8 с воронкой, колена 9 и наружной части 10 с шибером 11. По оси нижнего конуса устанавливается на опорном подшипнике 12 вертикальный вал 1 З, проходящий через воздухопровод в верхний подшипник, укрепляемый растяжками 14 к конусу. На валу закреплена разбрасывающая тарелка диаметром, равным диаметру воронки воздухопровода, Вершина нижнего конуса заканчивается трубой 15, На вал 13 надевается шкив 1688197для текстропной передачи 17 от мотора 18. Для очистки сепаратора нижний конус снабжен люком 19 с противовесом 20, автоматически открывающимся при...

Номер патента: 92651

Опубликовано: 01.01.1951

Авторы: Заграевский, Куликов

МПК: B04C 5/28

Метки: батарейный, циклон

...поток смеси гонится вниз; благодаря потере скорости и наличию спирали создается завихрение; начинается отделение воздуха от частиц материала, которые входят через отводящее отверстие конуса мультициклона в общую осадочную камеру 5 и из нее через шлюзовый затвор на аппарат для готовой продукции. Воздух же поступает в выхлопные трубы 4, в которых установлены вращающиеся с большой скоростью валы б с насаженными на них лопастями. Последние могут устанавливаться под любым углом. В каждой из четырех выхлопных трубок 4 на валу б насажены три лопастй Каждая лопасть состоит из четырех лопаток 7. Благодаря завихрению мельчайшие частицы отбрасываются к внутренней окружности выхлопной трубы и выпадают из воздушного потока. Поэтому диаметр лопастей...

Номер патента: 99087

Опубликовано: 01.01.1954

Авторы: Квирин, Панин

МПК: B01D 45/08, B01D 45/12, B04C 9/00 ...

Метки: газов, дымовых, отделения, твердых, частиц

...с мигалкой 3.Для того, чтобы отсепарировать частицы золы от газов в корпусе дымососа 1 имеется окно, сообщенное с тангенциально примыкающим к дымососу патрубком 4, Этот патрубок в свою очередь соединен газоходом 5 с циклоном 2. Для отвода газов из циклона служит газоход б, сообщенный с всасывающим патрубком дымососа 1.В целях уменьшения выноса твердых частиц, в выходном канале дымососа установлена отбойная решетка 7, Эта решетка выполнена из уголков 8 и находится в наклонном положении под углом 45 к горизонтали. Полки уголков обращены наклонно вниз и для свободного прохода газов через них имеют отверстия 9.Во время работы установки твердые частицы, находящиеся в дымовых газах, под действием центробежной силы, создаваемой лопатками...

Номер патента: 99250

Опубликовано: 01.01.1954

Авторы: Клюжин, Рыбников

МПК: B01D 21/26, B03B 5/34, B04C 1/00 ...

Метки: гидроциклон

...как он обеспечивает возможность регулирования содержания твердого вещества в сливе. Это достигается благодаря выполнению внутренней сливной трубы гидроциклона, подвижной вдоль своей оси.На чертеже изображен общий вид предлагаемого гидроциклона.Гидроциклоп выполнен в виде корпуса 1 с неподвижной трубой 2, в которой перемещается внутренняя сливная труба 3. Подлежащая разделенио пульпа поступает в гидро- циклон через патрубок 4, концентрат выходит через отверстие 5, а слив через патрубок 6. Регулирование крупности состава твердого вещества выдаваемых из гидроциклона продуктог, осуществляется перемещением сливной трубы 3. Кроме того, предусмотрена возможность регулирования давления внутри гпдроциклона, а также диаметров выходных...

Номер патента: 101828

Опубликовано: 01.01.1955

Автор: Дзядзио

МПК: B04C 9/00

Метки: сепараторциклон

...пптающуго щель.юбер (6) ласт возможность регулировать скорость воздуха в вертпка;п,нем кана.те. Ьи открытии птибера часть воздуха, динуя гертикальпый канал, направляется непосредственно пз трубопровода (1) в ,циклон, уменьшая в наем скорость движения воелтха релмет изооретен ияСепаратор-циклон лля ;тлеления и очистки транспортируемьгх воздухом зерна илп продуктов крупорушкипи, ено, отл им а ло щи Й с я тем, что он выпо,пген В вилс присоелтгнеиной верхней частью к цик,- лону или иному пылеотлслителю осадочной камеры, прелназначенной лля прцема инерционно подаваемого в нее сказу зерна, и питания ии вертикального канала, также присселиненного верхней частью к пылеотлелителю и служащего лля очпстки в нем зерна восходящим возлушным потоком,...

Номер патента: 101911

Опубликовано: 01.01.1955

Авторы: Антонин, Ян

МПК: B04C 1/00

Метки: пылеотделителя, работы, способа, циклонного

Номер патента: 102896

Опубликовано: 01.01.1956

Автор: Жевноватый

МПК: B01D 21/26, B03B 5/34, B04C 3/04 ...

Метки: жидкую, пульпы, разделения, твердую, фазы

...1)оциклоиов. 11 ульид по стрелке (1) поступает в пцроциклои (2), откуда она по трубам (3) передастся в группу, состоящуо из двух гидр оцикло нов (4) меньших 1)азлСд)ОВ. Каждый гид 1)оциклОи (4) соединен параллельно трубами (5) с двумя гидроциклонами (6) меньших размеров; следовательно, следующая по сливу группа состоит пз четырех гидроциклонов (6). Каждый пдроциклон (6) соединен параллельно т 1)уб)ам 1 (7) с двумя гидроциклонамп (8) меньших размеров, образующими ел л;ющую группу из восьми пц 1 юциклнов . Каждый гид)оцик;он (8) трубами (9) соединен параллельно с двумя гидроциклон)1 и (10) меньших размеров, оразуОдци)и следующую группу из пдсстн;цдрлтиидроцик:Оио)5 (10) и т. д.Тру)1,3)., ,5), 7), 9), кдк анячно, одадот пульпу в та нг;...

Номер патента: 104132

Опубликовано: 01.01.1956

Автор: Ярин

МПК: B04C 1/00

Метки: газов, дымовых, золы

...(э) и криволинейным верхним иатрубком (б). Над патрубком (5) в трубе (4) установлен поворотный писбер (7), ссаправлсссощий газы вдоль размещенного в корпусе козырька на нижнюю поверхность шнека (1) и используемый дтся отвода через окно в трубе (4) по колену (8) с задвижкой (9) . золы мелкой Фракции, выпадающий на иигбер (7) в труб из верхнего патрубка (б). 1 о содцс,с 10), предназначенные ооретения стРойство нля очистк Заявлено 22 декабря 1955 г. з Опубликовано в Бсоляете от золы дымовых газов д;ся Оссуска 1 ссс в;Оль них ЫГпи( 30 лы, которая смачивается водой и используется вместе с углем в топке. Колодцы образованы и устройстве сторонами двугранных углов меж;су стенками корпуса (2) н ча.тыц его объема, не занятой шнеком 1).Длсс...

Номер патента: 104600

Опубликовано: 01.01.1956

Авторы: Аленчиков, Кемельман

МПК: B04C 3/06, F22B 37/32

Метки: пара, сепаратор, центробежный

...твОО и.3 сидртор( Окдэьь 3 д(ГЯ ДИДЧИТГЛЬИО (И(ЛДИ(С ТОГО, К(ТОРОС бы, иб,(иои его оси.й(;(г Иы пленочны. Ссш)дторы шр,1(итат к(п и Одо Он,1 к ( и;р;т(;рОВ и- ляспя ( что из пик отодится;ппв Б,дгд .1331;кд цдя(я Вдоль ("генки корпуса, ьлди;ке иогр;Ничнык с;ос 3 птока увлекает(я оуигпи 131 паром, блдгдаря че- Ю К;Чсет)О (Го ИоипжатЯ.ОГ;пИте;ьдои ообгнно;1,о чИсьв;сМо ( СИДР(ТдЧ 3)аи НД,ИП)С Б 1 ПД- товй д;Бикрящс шт;ш и и гго верки(й дти и доилнитс;Вн 1; М 31(р, утчд- В; и ЛИИ 1.; 15 ИИ;К И(,1 : П;1;1,1 У ЛД Б;идЦ)я частиио О(суиечио и;(ч и и;(- пр,(вл(ни с 1 О )ья дт 1(.) Цдрц 1 п 1. , ц о ии:Ми и 515,11 у,уПить(тв ; .,(;(. Бы.;(,11 ц(1 цч г(цдр,тора.1 д (.;матии м черт(ч;( и)(бр(гжги ич(т(р(ревед(;,ч( (ччтоит и;( ии.и,РЦког к,)(д, 1,...

Номер патента: 104639

Опубликовано: 01.01.1956

Автор: Иванова

МПК: B04C 5/02, F22B 37/32

Метки: выносной, паросушитель, циклонный

Номер патента: 106747

Опубликовано: 01.01.1957

Авторы: Ангелов, Борисов, Марголин

МПК: B01D 21/26, B03B 5/34, B04C 3/06 ...

Метки: гидроциклон

...слива 4 помещена вторая диафрагма 7 со сменной трубкой 8, соосной трубке 6.Высота трубки 6 равна полутора диаме,рам циклона. С целью уменьшения по высоте мертвого пространства", в цилиндр 2 вставлена втулка 9.Трубки 6 и 8 крепятся в диа 1 Грагмях 5 и 7 на резьбе, что позволяет изменять в определенных пределах величину зазора между торцами трубок вплоть до полного его перекрытия.Трубка 6 сверху имеет внутреннюю фаску, я труока 8 наружнюю фаску, что должно снособствовять эффекту разделения.Выпуск дополнительных песков с некоторым количеством жидкости пз :1 илиндра 2 производится через расположенное тангенциально против направления вращения отверсгие в трубку 10 и затем в надетый на нее :пбк 1 ш шланг с зажнмо,106747Слив через трубку 8...

Номер патента: 106767

Опубликовано: 01.01.1957

Автор: Путевской

МПК: B01D 45/18, B04C 9/00, B07B 4/02 ...

Метки: катализатора

...ямц, подводящая сжатый воздух, продуваюшцй поток катализатора, располагается либо внутри, либо снару,кц указанного сетчатого у 1 яст ка грубопровола,Когструкциг и прццип работы устройс, вя видны из фиг. 1 и 2; ца фиг, 1 представлен боковой вид устройства, на фцг. 2 вил усгро .с;вя спереди.Поток катализатора поступает по трубам 1 ц ссыпается из них в вергикяльнуО трубу 2, проходяшуо по центру бункера 3, снаоженного пазом 4, гОлводом сжатого воздуха о ц дыхательным штуцером цли возлушником б.Протп труоы 2 в лнцще аппарата введена труба 7 такого же диаметра. Между трубамц 2 и 7 закреплен:1, например, цосредством хохтов 8, ццлгпдрическяя сетка , по. ок ка гялцзатора проходит по и цлцндрическоц сетке 9, продувяе ся воздухом, поступающим цо...

Номер патента: 112944

Опубликовано: 01.01.1958

Авторы: Мелик-Ахназаров, Орочко

МПК: B04C 3/06

Метки: аппаратов, возврата, кипящим, мелких, слоем, уловленных, фракций, циклонах

...устанавливают задвижки с периодической регулировкой и др.В описываемом способе прорывы газа через течки в циклон предотвращены и эффективность пылеулавливания в циклоне может быть повышена для аппаратов с многоступенчатым кипящим слоем. Для этого конец течки циклона опускают в переточный стояк, установленный на верхней тарелке аппарата для перетока зернистого материала.В этом стояке зернистый материал непрерывно стекает на расположенную ниже тарелку и представляет достаточно хороший пневмозатвор для течки циклона.На чертеже изображена принципиальная схема возврата уловленного в циклонах пылевидного материала в аппарат с многоступенчатым кипящим слоем,Над верхней тарелкой с кипящим слоем 1 установлены циклоны 2, из них пылевидный материал...

Номер патента: 123490

Опубликовано: 01.01.1959

Авторы: Баташев, Курнев

МПК: B04C 7/00, E21B 21/06

Метки: гидроциклонная, глинистого, двухступенчатая, раствора

...ательно применен гид ов тонкой очистки,роциклонная установка для очиощаяся тем, что, с цельюасосного агрегата, обслуживающде замкнутой трубчатой системыу с гидроциклонами, при этомх промывочных насосов.идроциклонной установки по пцелью лучшей очистки растворароциклон грубой очистки и бат тки глиничиквидацииего гидро- гидравли- последние 1, отл ив ней поча ющ следов циклон я ги Известные гидроциклонные установки обладачто насосы, перекачивающие промывочную жидкостро изнашиваются.Предлагаемая установка не имеет подобных насосов, имещения жидкости используется напор промывочных насосовка выполнена в виде замкнутой трубчатой системы, гидравлизывающей скважину с гидроциклонами.На чертеже показана схема предлагаемой установки.Промывочная...

Номер патента: 124295

Опубликовано: 01.01.1959

Автор: Журавлев

МПК: B04C 3/00

Метки: винтовой, сепаратор

...с нижнего конца верхнего витка. Первый ряд витков начинается несколько ниже верхнего конуса трубы 10 с тем, чтобы из кокса при его падении на витки первого ряда предварительно удалялись легкие фракции для уменьшения плотчости и увеличения текучести потока. Первый ряд витков начинается от горизонтальной линии, проведенной из точки пересечения продолжения образующей верхнего конуса с корпусом сепаратора.В отбойной секции 3 первыи ряд витков начинается несколько ниже верхней крышки сепаратора, на высоте входа в циклоны о. Труба 11,(о 1(2425несущая витки зав 1 хритсле 1 4, дохо:1 ит до верхнего конусс трубы И сспарациониой секции. Через трубу 11 проходи г напорный стояк, внутрь КОТО)ОГО ВСТс 1 ВЛЯЕТСЯ СПИРЗ.1 Ь, СО 01)ЩЯК)И 1 си Мс 11...

Номер патента: 125974

Опубликовано: 01.01.1960

Авторы: Кихтенко, Ледовский, Хлебников

МПК: B04C 7/00

Метки: внутреннего, воздухоочиститель, двигателей, сгорания, циклонный

...Частицы пыли силой инерции прижимаются к внутренней поверхности корпуса циклона , отделяются от основной массы воздуха и оседают в бункере 4 воздухоочистителя. Основная масса воздуха, очищенная в циклонах 3 от пьли, через патрубки 5 поступает в верхний поддон 6 воздухоочистителя. Далее воздух проходит через кассету 7, дополнительно очищается контактным способом и поступает во всасывающий коллектор 8 двигателя Экектор 9 снабжен наружным газовым соплом и газовой крыльчаткой 10.По отсосной трубе 11 эжекторкере 4 и выбрасывает ее в атмосф на сит ю в буи- гхлопной 9 отсасывает пыль, собраних еру. Выхлопной газ из вь125974 трубы 12 двигателя, пройдя через крыльчатку 10 и искрогаситель 13, размещенный перед эжектором 9, также поступает в...

Номер патента: 127570

Опубликовано: 01.01.1960

Авторы: Васильев, Карамышев

МПК: B04C 9/00, D21D 1/00

Метки: волокнистых, подачи, роллам

...э и гидравлического затвора с гибким клапаном б, который как бы автоматически регулирует выход материала, открывая для прохода только необходимое сечение выхода, оставляя остальную часть выхода закрытой, чем препятствует встречному потоку воздуха. В нижнюю часть гидравлического затвора вионтирована труба 7 с соплом, служащая для подачи воды под давлением для более надежного выхода волокнистого материала в желоб 8, по которому материал поступает к роллам.За счет создаваемого в циклоне разрежения волокнистый материал с большой скоростью поступает по трубе в циклон, пройдя предварительное смачивание и вследствие утяжеления осаждается на дне циклона. При помощи смывного приспособления материал смывается в гидравлический затвор 9, из которого...

Номер патента: 127998

Опубликовано: 01.01.1960

Автор: Наумов

МПК: B04C 9/00

Метки: водогазоотделитель, нефтяных, эмульсий

...СОСУДс 1 Нал УРОЗНС.: НефТ 1, ОсвобожЛаяс От 1 ру 1 ь х с".тиЦ жилОст 11, и Ла,се постп 2 ст 3 111, онный сспс- ратОр б, где ОсиНастс 5 СОПатель;О, Асилость из циклоннОГО сспсс)аторс 1 по трубс 7 с 102 т шиз сС)сз решетку и располаГ 2 стся ООГласно улслшым Всем - Верху нефть, с;изу вода.1)РГУГ 5 тоР УРОВНЯ 8 (РУПШ) У ВЫЗОЛа 9 Нефты ИЗ 1 ОРПУСа УСтаНсЗГИвсСТС 51 С ТсКИМ РВСЧСТОМ, ЧТООЫ ЗС)ХНЯ 5 ГРЗНИЦ 2 УРОВН 51 НсфТИ 1 сУТРИ КОРНУСа ."ОДДС.РЖИЗЗЛа Ь Н 2 ПОЛОВИНЕ ДИВЕТР 2 ОПУЩЕ;1;10 ГО КОН- ца Орн Са. ,)О.,С ТОГО, ЭТОТ ре.)слято) С Пределов Ерегулирова 1;5 урОЗНЯ в 20 с, 5 нлястс 51 жыдОстньм Затвором.;с,с;110)уО то;Цину слоя нефти (2 - 25 с. Ноллср)к;ваОт и;):1;омони рсгугятора 10 (РУПШ), у.таназл:Ваемого у опущенного КОнцс со Ул 1,...

Номер патента: 132151

Опубликовано: 01.01.1960

Авторы: Дружков, Ханмурзин

МПК: B01D 21/00, B04C 9/00, E21B 21/06 ...

Метки: аппарат, бурении, гидравлический, глинистых, растворов, регенерации, скважин, утяжелителей

...патрубком 2, по которому нагнетается пульпа, и патруоком 3 для подвода воды. Верхняя часть цилиндрической камеры 1 соединяется с пирамидальной камерой 4, имеющей в нижней части патрубок 5 для удалтия утяжелителя, а в верхней - патрубок б для выноса частиц выбуренноц породы.Пульпа, состоящая из воды со взвешанными в ней частицами утяжелителя и выбуренной породы, поступает в аппарат через патрубок 2 в цилиндрической камере 1. При определенных скоростях в камере происходит осаждение крупных частиц выбуренной породы. Мепкие частицы породы с частицами утяжелителя увлекаются потоком жидкости в камеру 4. Вследствие увеличения площади сечения камеры, скорость восходящего потока в ней уменьшается, в результате чего происходит осаждение...

Номер патента: 136264

Опубликовано: 01.01.1961

Автор: Кузовлев

МПК: B03B 5/34, B04B 5/10, B04C 9/00 ...

Метки: классификации, минеральных, сгущения, суспензий, тонкозернистых, турбоциклон, центрифуга

...удержанию обрабатываемой суспецзии внутри полости барабана. Грубыс частицы твердого, попадая в поле действия центробежной силы, через отверстия 8 выбрасыва(отся в кольцевой зазор 9 между цилиндрической стенкой оарабана 10 и цилцдрической136264с Гсцко Отстоицои ИдрОкам(ры 11 пир(дИр)5 Б БР 1 де ПГотцец 303 пульпы по кольцсво Зазору ц достгя 5 Отверсти) 2. "1 срез зто Окцо Г)УООЗЕРЦИС 1 Я 5 ПССКОВЯ 51 фРЯ Ни 15 ПО, ДеСТ)ИС 53 Ц(ЦТРООСск 1(ОЙ СЗЛЫ По. ТОКс 1 ОоорОТцой П 5 ЛЬНЫ ВЫОСИТС 51 Б ОСТОЙцую ГИдроКЯМСру, 1 ДЕ КО 1 - цптРНРи тс 5 В Вид(. СГ поцци 0 ПРО;ктс. ПО мсР( 3 Я еопл(ни и сг- ц(ННОГО ПродуКТя И уВСЛПЧСПИ 5 СГО ПгОТНОСИ, и;япсц 1) ОТкрЫВВСТСИ, и продукт выпускается через разгрузочцос отвер(тис 14. При падеции ПЛОТНОСТИ ИЛЬНЫ...

Номер патента: 136713

Опубликовано: 01.01.1961

Автор: Литвинов

МПК: B04C 5/00, B04C 5/12

Метки: газов, пыли, циклон

...от пыли указанный неффективность действия том, что в нем выхло ванной наружной стенустенное пространство илегающей к трубе, га. периферии циклона. По выхлопной трубы усга.ивания подаваемого в, .1 и о - схемы трубком 2 монтирована пустотелый цилиндр с мя стенками 4. 5 и о тснкамн -1 и 5, ый воздух илн ной стенки газ ю подушку, коез патрубок 2,аемый газ огзуемое с она чист 8 наруж , газову щему чер ом. очищ явлено 24 августа 1960 г. за677699/23 в Комитет по делам изобретений и открытий при Совете Министров СССР136713жимается газовой подушкой к периферии циклона и без очистки почти не попадает в выхлопную трубу,Для.,того чтобы воздушная подушка не служила тормозом для поступающего на очистку газа, отверстия 8 в наружной стенке...

Номер патента: 139266

Опубликовано: 01.01.1961

Авторы: Вартапетов, Сухов

МПК: B04C 9/00, B07B 1/28, E21B 21/06 ...

Метки: промывочных, растворов, ситогидроциклонная, утяжеленных

...в емкость 3, а механические примеси по лотку удаляются. Сита приводятся электродвигателями 4. Очищенный промывочный раствор из емкости 3 откачивается двумя погружными шламовыми насосами 5, приводимыми электродвигателями 6, в гидроциклоны 7, где раствор проходит тонкую очистку. Очищенный раствор по коллектору 8 поступает на прием промывочных насосов. Из коллектора 8 в емкость введена труба 9 с клапаном, управляемым поплавком 10 через тягу 11.Применение в установке погружного насоса предотвращает замерзание перекачивающего насоса, который окружает сравнительно теплый раствор, вышедший нз скважины.Этому способствует постоянство уровня в емкости, обеспеченн наличием управляемого поплавком клапана на трубе, введенной в е кость и...

Номер патента: 142588

Опубликовано: 01.01.1961

Автор: Жангарин

МПК: B01D 21/26, B03B 5/34, B04C 5/08 ...

Метки: гидроциклон, классификации, комбинированный, минерального, сгущения, стадиальной, сырья

...в огверстис 9, через которсн выгружается крупный (пссковый) продукт вторичной очистки. В цилиндрической части внутреннего циклона имеются четыре щслсвыс отверстия (сопла) 10, расположенные таигснциально к его поверхности. Щслсвыс отверстия предназначены для ввода во внутрсипий циклон пульпы, прршсдшсй первичную очистку в камере 11 между двумя циклопами. Верхняя часть цилиндра внутреннего циклона снабжена сливной трубой 12н служит для сброса основной массы жидос и очень мелких частиц, прошедших двойную очистку,Разделение обрабатываемого материала происходит в две стадии: улавливание наиболее крупных частиц в наружном гидроциклоне н очистка от более мелких частиц с выделением наиболее тонких и жидкости во внутреннем гидроциклоне.П...

Номер патента: 144467

Опубликовано: 01.01.1962

Авторы: Алексеев, Медников, Сиротин

МПК: B04C 9/00

Метки: конденсата, низкотемпературной, сепарации

...вихревого звука, тем более, что в акустическую энергию требуется преобразовать лишь 4 - 5% энергии сжатого газа.По выходе из нижней части камеры 4 горячий газ поступает под зонт, обогревает его и пространство под ним и выходит в кольцевое пространство между зонтом и стенкой в виде тепловой завесы, обогревающей стенку и предотвращающей, таким образом, возникновение на ней наростов газогидратов. Поднимаясь еще выше, горячий газ, содержащий основную массу конденсирующихся углеводородов, смешивается с выходящим из свистка-трубы озвученным холодным потоком. При этом, благодаря непосредственному контакту с холодным газом и озвучанию, происходит интенсивная конденсация и коагуляция тяжелых углеводородов, По мере конденсационного и...

Номер патента: 144493

Опубликовано: 01.01.1962

Авторы: Кемельман, Эскин

МПК: B04C 5/02, F22B 37/32

Метки: пара, сепаратор, центробежный

...влаги, влажного и сухого пара.С целью повышения эффективности сепарации предлагается на входе сепаратора поместить эжектор, соединенный с камерой влажного пара, эжектируемого основным потоком пара, поступающего в сепаратор.На чертеже показана схема предлагаемого центробежного сепаратора, имеющего три концентрично расположенные камеры - камеру 1, предназначенную для отбора сухой части пара, камеру 2 - для отбора влажной части пара и камеру 3 - для отвода влаги в дренаж. Влажный пар на сепарацию поступает через патрубок 4 парового эжектора 5, примыкающего непосредственно к тангенциальному вводу б сепаратора.Сухая часть пара из сепаратора через камеру 1 направляется для дальнейшего использования 1 например, в перегревателе), влага со...

Номер патента: 147444

Опубликовано: 01.01.1962

Авторы: Ершов, Козулин

МПК: B04C 5/13

Метки: аппарате, преодоления, сопротивлений, циклонном

Номер патента: 148023

Опубликовано: 01.01.1962

Авторы: Кучерук, Мосолов

МПК: B04C 5/00, B04C 5/08

Метки: воздуха, газа, запыленного, циклон

...либо иметь угол наклона к горизонту донесколько снижает гидравлическое сопротивление циклона.При врашатсльно-нисходяшех движении потока пыль отбрасся центробежной силой к степке наружного цилиндра и по винтцой траектории спускается в коническую часть 5 циклона, а зпылеприемный бункер б, откуда через герметичный затвор удаиз циклона. Очишснный воздух (газ) вьходит через внутреннлиндр 2 вверх.Скорость потока в конической части 5 благодаря ражается, что уменьшает вероятность срыва пылинок со спод действием случайных турбулентных вихрей. Уголобратного конуса составляет около 83 - 84.Для повышения эффективности пы;еосакдсния ипыли от взмучивания и уцоса, в нижней части циклона148023 ническая вставка-отражатель 7. Тот воздух, который...
