B04C — Устройства с использованием вихревых потоков, например циклоны

Номер патента: 1611459

Опубликовано: 07.12.1990

Авторы: Борисова, Вербицкий, Козырев, Халлач

МПК: B04C 11/00

Метки: классификации, суспензий

...от содержания фракции крупнее 14 мкм. При содержании частиц крупнее 14 мкм до 20 оптимальный интервал отвода жидкости находится в пределах 0,015 - 0,2 м /ч. График, приведенный на фиг.2, иллюстрирует изменение оптимальной скорости отвода осветленной жидкости, т.е.скорости, позволяющей полностью выделить целевую фракцию в зависимости от дис перс ности исходного продукта. Выбор оптимальной скорости ил л юс три рует табл. 1.Как видно иэ графика (фиг.2), при содержании частиц крупнее 14 мкм, равном 5, скорость отвода жидкости из герметичного объема равна О, так как крупная фракция в1611459 Таблица 1 блица 2 этом случае оседает прад влиянием гравитационного поля.Таким образом, скорость отбора жидкости зависит от гранулометрического состава...

Номер патента: 1613176

Опубликовано: 15.12.1990

Автор: Богуславский

МПК: B04C 5/00

Метки: аппарат, циклонный

...поступают с равномернойпо сечению концентрацией, Так какэти частицы поступают в конфузорныйизогнутый канал тангенциально, наних начинает действовать центробежная сила, которая изменяет первоначальную траекторию движения частиц,в результате чего начинается"процесссепарации, Эффективность этого про песса зависит от уровня крутки, т,е,от величины тангенциальной составляющей скорости воздушного потока.Максимальный уровень крутки достигается в горизонтальном канале,что и предусмотрено в предлагаемом,устройстве. Для обеспечения соответствующей величины максимальной тангенциальной скорости воздушного потока при минимальном гидравлическом сопротивлении канал выполнен конфузорным. Такой канал обладает минимальным гидравлическим сопротивлением....

Номер патента: 1613177

Опубликовано: 15.12.1990

Авторы: Беляев, Богданов, Соломахин, Юдин

МПК: B04C 5/02, B04C 7/00

Метки: циклон

...из циклона через патру-: 45бок 8.Одновременно часть газа с мелкодисперсными Фракциями пыли, проходячерез лопастное закручивающее устройство 3 и двигаясь вдоль обтекателя 4, 50образует приосевой поток, Поступая в,пиффуэор 7, он направляется по тангенциальному патрубку 6 во внутреннеепространство цилиндрической камеры 5.Здесь частицы пыли осаждаются поддействием центробежных сил на стенкекамеры 5 и под действием гравитационных сил движутся вниз. На выходе из цилиндрической камеры 5 они перемешиваются с частицами пыли потока газа,поступающего из пространства между корпусом 1 и камерой 5, частично агрегатируются и выпадают в бункер 10.Наиболее мелкие частицы пыли, оседая по патрубку 8, скатываются по образующей диффузора 9 и перемешиваются...

Номер патента: 1618452

Опубликовано: 07.01.1991

Авторы: Гулюк, Курочицкий, Лейберман, Романенко, Холмянский

МПК: B04C 5/24

Метки: мультигидроциклон

...размещена в напорной камере 7 и с последней не связана непосредственно. Камера 6 жидкого схода соединена с корпусом 1 мульти;идроциклона посредством втулки 8, на концах которой имеются правая и левая резьба, Между камерами жидкого и сгущенного сходов закреплены микроциклоны 9, посадочные места которых уплотнены путем завинчивания вгулки 8. Для этого верхняя часть втулки 8 снабжена шлицем 10 под торцовый ключ, Для доступа к этому шлицу верхняя часть камеры жидкого схода 6 имеет резьбовое отверстие, герметично закрытое пробкой 11, Между корпусом 1 мультигидроциклона и камерой 6 жидкого схода размещены по меньшей мере одна направля 1 ощая втулка и взаимодействующий с ней стержень 12, прикрепленные соответственно к корпусу 1 и камере...

Номер патента: 1620150

Опубликовано: 15.01.1991

Авторы: Бахарев, Иванов, Родивилина, Том

МПК: B01D 45/12, B04C 3/00

Метки: сепаратор

...расхода газа, а следовательно, сохраняет эффективность сепарации, В этом случае уменьшение расхода приводит к уменьшению только осевой составляющей скорости, т.е. газ перемещается по оси сепаратора с меньшей скоростью, а витки спиралей располагаются плотнее.Сепаратор работает следующим образом.Загрязненный газ, содержащий жидкие и твердые частицы, поступает во входной патрубок 2, где регулятором 3 тангенциальная скорость потока поддерживается постоянной независимо от расхода в пневмосети путем изменения заслонкой с упругим элементом специальной конструкции проходного сечения. Затем поток движется в сепарационной камере 4 по спирали, при этом жидкие и твердые частицы под действием центробежных сил вращающегося потока отбрасываются...

Номер патента: 1623767

Опубликовано: 30.01.1991

Авторы: Гимаутдинов, Гредникова, Ермолов, Зайдман, Кленин, Люст, Щетинин

МПК: B01D 45/16, B04C 3/00

Метки: центробежной

...частиц включений в восходящий поток аэрозоля. Содержание частиц включений в сджевом аэрозоле нд выходе из устройства составляет 0,14.11 ри увеличении длины участка тангенциального входа аэрозоля более 1/4 длины окружиисти ци.)инлрицеской части корпуса соос)твстс гненно увеличивается плошадь сечения входа, но скорость входа аэрозоля в цилинлрическую камеру при этом уменьшается в такой же степени Газовый поток уже не об.длает кинетической энергией, необхо;1 имой Лля создания устойчивого вра. щдтельного лвижения. В том случае часть потока попдлдет почти сразу в центральную зону и покилает цилиндрическую камеру совместно с посторонними вклк)цениями. Голержание частиц включений в са. жевом аэрозоле на выхо;1 е и) устройства составляет...

Номер патента: 1623768

Опубликовано: 30.01.1991

Авторы: Бродский, Виноградов, Назаренко, Ширяев

МПК: B04C 3/06

Метки: турбоциклон

...На фиг. 1 представлен турбоциклон, общий нид, разрез; на фиг. 2 - сечение А-А на фиг. .Турбоцикчон состоит из корпуса 1, приемной камеры 2 с входным патрубком 3, затвором 4 с жалюзийными регуляторали 5, механизма 6 перемещения жалк)зийных регуляторов, импеллера 7, патрубков дня разгрузки слива 8 и песков 9.Турбоциклон работает следук)щич образом.Исходная пульпа поступает через входной патрубок 3 в приемную камеру 2 Механизмоч перемсщения жалюзийных рсгистрон устанавливается необходимая площадь сенсния ннодд н ич пллс р 7, чс р ь к) гору пульпа поступает н импеллер, сос)бгцющий ей вращательное движение в ксрпусе аппдра Гд.,Зд счет центробежной силы происходит разделение пульпы. Оснетленный продукт выводится через патрубки 8,...

Номер патента: 1623769

Опубликовано: 30.01.1991

Авторы: Ведерников, Лейдерман, Пеньков, Полыковский

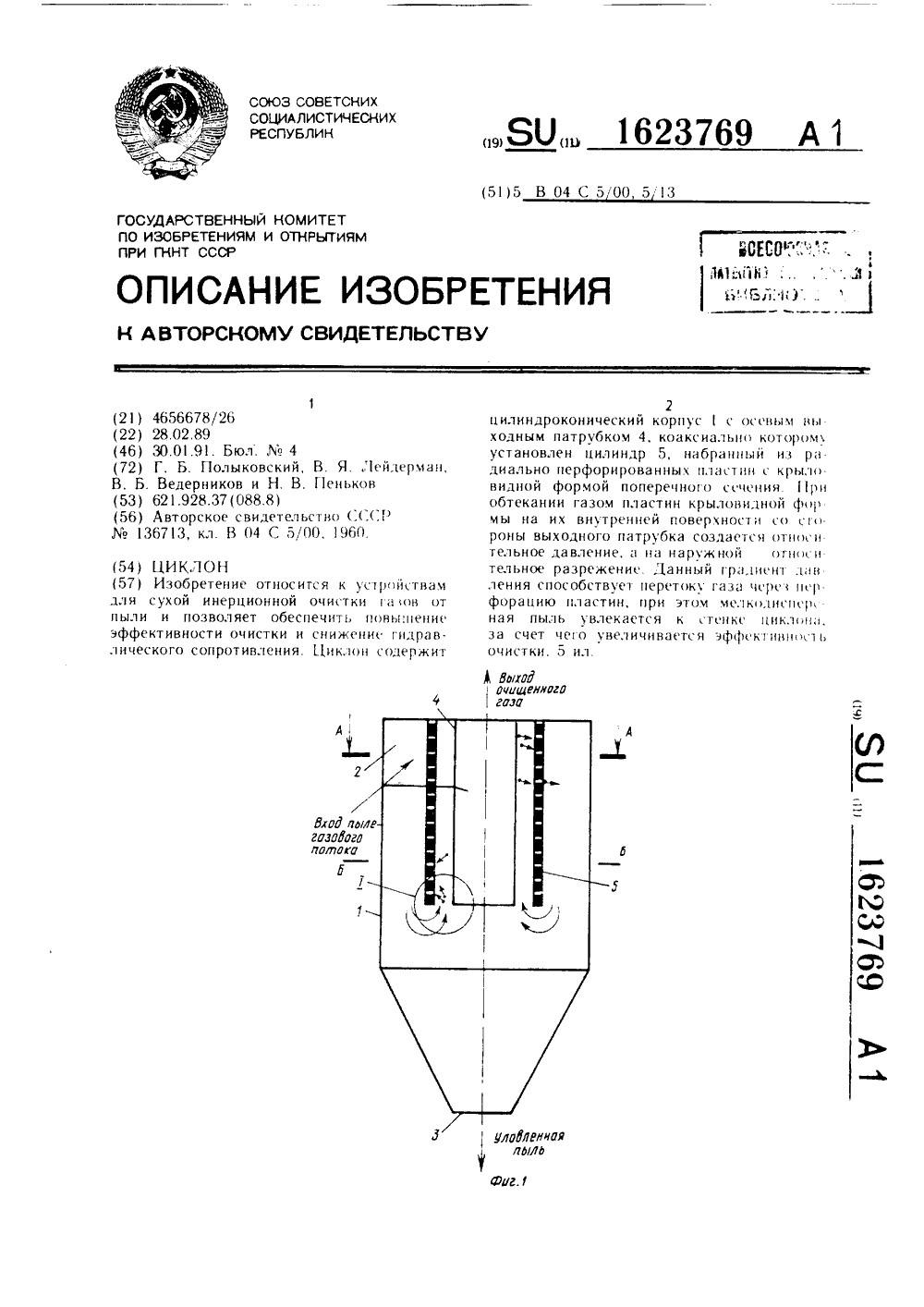

МПК: B04C 5/00, B04C 5/13

Метки: циклон

...НИК ффКИНн 1 ЫЛСУ,Д ВЛ и ВД Н ИЯ)сджд)с цдсНц ц 3 1 к,. и 3 р ) сх(- ди сле,ук)ц 3 х 06 рдзоБвцутрс ик и зпсс;1;р;3,ии, рси,1- женной В (6 сежду н Х,013; грубой 4 и р(1)р(ровднны ц(13331,рл 5, цдл иы начинают двигдться В р,.лдльнм и;31 рдвлснин в с горну цл 133:1,); 5 1. Воздйствиеч цнтробежвй силы и н. лсис гвием донолнительной сил) 1;3 н(ц 0 1) 1(к 3, увлскдн 1 шсчис частицы н сгьч р353 ц рфрации ПЛ Д 1 ИН. Часть наиболее мелких частиц, захвд енных газовым потоком, проходит вместе с нимсквозь Отверстия перфорации пластин, полуД3 г 33 1 Ч сКОРС НИС, И ИОН сДДТВ наружную ну сепарации В объеммеж у корпусом 1 и цилиндром 5, имеязначи ге 11,ук,дддльнунз скорость (скорость осаждения) Те частицы, которые непрошли сквозь Отверстия...

Номер патента: 1623770

Опубликовано: 30.01.1991

Автор: Кондратьев

МПК: B04C 5/02

Метки: гидроцентроциклон

...тяги 14. На конце тяга имеет резьбу и с помощью маховичка 15 осуществляется подъем или опускание регулирующего патрубка. На сливной трубе приваривается двухконусный отражатель 16, служащий для направления мелкой фракции вверх. Через верхнюю крышку пропускаются контролирующие контакты 17 уровня шлама. Рассекатель имеет верхнюю крышку 8, нижнее основание 9, к которому прикреплены поддоны 20. К этим подтонам и верхней крышке приваривак)тся отражательные стенки 21, образующие каналы для выхода пульпы из расс ека тел я на цил и ндр ически й корпус. Для ревизии устройства и ремонта предусмотрены крышки люков 22 на цилиндрическом корпусе.Гидроцентрициклон работает следующим образом.Гидропульиа, подлежащая классификации, подается через...

Номер патента: 1623771

Опубликовано: 30.01.1991

Авторы: Кулешов, Минько, Овсянников, Подгорнев

МПК: B04C 5/103

Метки: циклонная

...затвором 6 и центральной выхлопной трубой 7, расположенной концентрично внутри корпуса. В нижней части корпуса над выходной улиткой жестко и концентрично крепится разделительное устройство 8, которое выполнено в виде втулки, в теле которой имеются два спиралеобразных канала 9, тангенциально соединенных с дополнительным циклоном. Между стенками спиралеобразных каналов расположены полости 10 отвода основного потока очищенного газа. Над разделительным устройством концентрично установлен рассскатель 11, который делит пространство 12 циклонной установки на внешнюю кольцевую полость 13, сообщающуюся с полостью спиралеобразных каналов, и внутреннюю - 14, позволяющую обеспыленному основному потоку очищенного газа из пространства циклонной...

Номер патента: 1623772

Опубликовано: 30.01.1991

Авторы: Данилевич, Кашицын

МПК: B04C 5/16

Метки: гидроциклон

...полости сливного патрубка и корпуса установлен цилиндрический стержень 5, который в нижней части имеет сменный наконечник 6 с размещенным на нем клапаном 7 с боковыми вертикальными лопатками 8. В верхней части стержень 20 имеет штурвал 9, резьбовое соединение с разобшаюшей гайкой 1 О и муфтой И сливного патрубка. Гидроциклон работает следующим образом.Раствор, содержащий твердые частицы выбуренной породы, под давлением шламового насоса подается по тангенциальному патрубку 2 в верхнюю часть корпуса 1 и приобретает вращательное движение, При Зо этом возникают значительные центробежные силы, под действием которых более крупные частицы увлекаются к стенкам корпуса, движутся по спиральной траектории вниз и выходят через песковую...

Номер патента: 1623773

Опубликовано: 30.01.1991

Автор: Мазенко

МПК: B04C 5/16

Метки: гидроциклон

...и нижней обоймы происходит схождение стержней ло соприкосновения их середин.В местах траекторий стержней от их повопотов в лисках колсгг 8 и 11 образованы пустоты 14. Стержни 13 в зависимости от матс. риаларукава 6 могут быть прямыми или изогну- ЗС гыми по винтовой линии. Средние частистержней могут быть гуммированными.Для перемещения нижней обоймы в ееверхнем кольце 11 имеется одно (или лва диаметрально противоположных) резьбовое отверстие, в которое ввернута рукоятка 15 35 (или лве рукоятки), подпружиненная шайбой16, а в корпусе горловины 2 в месте траектории рукоятки (рукояток) 15 от перемс гцения обоймы образован паз (пазы)7.Наружная поверхность втулки 12 герме О тизируется уплотнением 18, удерживаемомцд месте стопорным кольцом...

Номер патента: 1623774

Опубликовано: 30.01.1991

Авторы: Баранов, Климов, Кутепов, Лагуткин, Цыганов

МПК: B04C 5/30

Метки: гидроциклонная

...2 и сгущенного 3 продуктов, центральный цилиндроконический гидроциклон 4большего диаметра, дополнительные цилиндроконические гидроциклонные элементы 5 сосевыми патрубками отвода осветленного 6и сгущенного 7 продуктов, щелевые отверстия 8 и 9 и дополнительные щелевые отверстия 1 О и 11, тангенциальный питающий патрубок 12 и осевые патрубки дляотвода осветленного 13 и сгущенного 14продуктов в гндроциклоне большого диаметра,Гидроциклонная установка работает следующим образом, 30Исходная суспензия через тангенциальный патрубок 12 поступает в гидроциклон 4 и закручивается. Далее часть потока, вращаясь, проходит через щелевые отверстия 8 и 1 О в уменьшающиеся по ходу движения элементы, подвергаясь воздействию возрастающего...

Номер патента: 1623775

Опубликовано: 30.01.1991

Авторы: Озарко, Фучила

МПК: B04C 9/00

Метки: жидкости

...перемещения для регулицкц величины зазора укреплен на внешней ь.рхьости сливого цатрубка 13. Лля пол;чц жцлкстц ца очистку к корпусу 1 тан ц;ццльцо прикреплен подводящий капал 15.К ротор) 2 с возможностью импульсного цьрекрьц цолводяшего кацала 15 прикреплены лпаст 16, а ца цолволяьцем канале 5 смоцтцровац комцецсатор 7 пульсирую:ь лалеьия, выцолцеццый в виде мембраццогоцлроцилицлра, который сообщен соостью цо,ьволяшего канала 5. Так как ор 2 совместцо с фильтром расположены ц) рц цпост корпуса 1, то это позволяетКратковременное перекрытие лопастями 16 подводящего канала 15 вызывает в последнем также пульсацию жидкости, что сглаживается компенсатором 17 пульсирующего давления 45 форму га изобретения 1. Устройство для очистки жидкости,...

Номер патента: 1625531

Опубликовано: 07.02.1991

Авторы: Козико, Лапшин, Ловская, Соловьева

МПК: B04C 3/06

Метки: вихревой, пылеуловитель

...улитки вокруг выхлопной трубы на 180 - 360 О позволяет плавно ввести гаэ в габарит сепарационной.камеры, Плавный ввод газа в пылеуловитель способствует снижению гидравлического сопротивления, благоприятствует более эффективному закручиванию потока газов, его входу и распределению в сепарационной камере. При более резком вводе газа, т, е. при развороте улитки менее чем на 180 наблюдается гидравлический удар и, чем меньше этот угол, тем сильнее гидравлический удар и, следовательно, тем больше гидравлическое сопротивление пылеуловителя, Увеличение количества витков улитки нерационально, так как оно не дает никаких дополнительных эффектов, а лишь увеличивает металлоемкость пылеуловителя,Оптимальная протяженность направляющего...

Номер патента: 1627219

Опубликовано: 15.02.1991

Авторы: Боджолян, Даниленко, Еникеев, Карепанов, Шургальский

МПК: B01D 45/12, B04C 3/06

Метки: вихревой, пылеуловитель

...ВЫВЦДсг ЦЧИ(ЦЕЦель регботдет следую(цим ос,5;гпылецныйазоный поток поступает и НцрЕЕ)ОИ ПЫ 1 С,(ОЕЗИТСЕ 1 Ь ЧСчрЕЗ цдТр 6 ОК 2 В к;гчсствс пс рвичцогц поток;1. закручивается ;днирителем 5 и движется вдц.(ь оси дппдрдти по восодя(цей винтовой линии .сругдя часть запыленного потоки поступает в пьье,.(онитсгь через пдтрубок 7 н качестве вторичцого потока, закручивается лопаточцым завихритс.тем 8 и движется далее по нисодяшей винтовой лицци вдоль стенок дппдрдга. В вихревом пылеуловите, происодит взаимодействие потоков, н результдтс чего частицы пыли под действиел( центробежной СИ 1 Ы ДВИЖТС 51 ЦТ Ц(.ЦТРсг ацис(Рс 1 ТД К ПЕРИ- ферии, достцгакт стенок аппарата и транспортируются вниз н 6 уцкер 6 для сбора уловлецгнй пыси. Очцшеццый возду...

Номер патента: 1627249

Опубликовано: 15.02.1991

Авторы: Баранов, Гудочков, Кутепов, Лагуткин, Терновский, Цыганов

МПК: B03B 5/34, B04C 5/16

Метки: минерального, обогащения, сырья

...коллектор 2 подвода исходного питания с патрубками 3 подвода исходного питания в каждый корпус 1 и общий коллектор 4 отвода слива с патрубками 5 отвода слива из каждого корпуса 1. В нижней части каждого корпуса 1 расположены песковые патрубки 6. Под корпусами 1 расположено на шарнире 7 с воэможностью ограниченного поворота на нем в вертикальной плоскости коромысло 8, На концах коромысла 8 установлены изогнутые стержни 9. Стержни 9 установлгны1627249 Различная форма стержней 9 выбирается в зависимости от гранулометрического состава сгущенного продукта, его концентраций и гидромеханических свойств,Формула изобретения В Фиг 2Заказ 301 Тираж 341 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035,...

Номер патента: 1627262

Опубликовано: 15.02.1991

Автор: Козлов

МПК: B04C 5/103

Метки: гидроциклон

...потока суспецзиц вдоль оси корпуса(верлые чдстицы пол действием возникающей центробежной си,ы отбрдсывдюзся к стсцле Учсс(ок 6 цилиндрической части име. ет круглун) цилинлрицескую форму и поэгоОц формирует правильный нрдшдт,.)ьцо-п(ктупательный поток суспензии с продольным (кевым) направлением переменения При этом наиболее круцные тверлыедстипы вылеляюя именно ца этсм уцасткс и имек)т Одинаковую с цотоком траекторию перемен(с ния-цс рс кдтывдция (ц) стенке по Вссму 1)срц;(с(р и(цгеречного сечения и( ) .;, 1 1 1Е) 1,1 (. ( К ;1 1 ос Гу 1 и В 1 р Исць(Й участок 6 и Ос)51 Лдя бо,ьшои линейной скорктью, эти чдстиць(, к д к и 1 д с 1 1111 ы ж и л к О й ф д 3 ы В р д ц 1 ) (О ц ге Г ОС 51 ЦО С( (")С):С Ц 11 И, КОН ГДКТИР)Н)т СО СТ(Н. нго...

Номер патента: 1632474

Опубликовано: 07.03.1991

Авторы: Арлачева, Игнатьева, Коротков, Мельникова

МПК: B01D 51/08, B04C 5/13

Метки: газов, жидкостей

...элементов 100-500 мм, Колебательные элементы выполнены за счет продольных разрез 6 в с шириной 1,4 мм в трубе выходного патрубка с толщиной стенки 2 мм, выполненного из стали Ст 0,8, содержащей 0,05 - 0,1 С и 0,17-0,37 Я 1, а значит, обладающей достаточными пружинящими свойствами для поддержания упругих колебаний колебательных элементов неограниченное время в пределах упругих деформаций.При движении пылегазового потока ввыходном патрубке поток, обтекая аэродинамически активные выпуклости на концах колебательных элементов, инициирует подъемную силу, направленную к центральной оси патрубка (а согласно закона Гука сила упругости колебательного элемента препятствует отгибу элемента и стремится вернуть колебательный элемент в исходное...

Номер патента: 1632501

Опубликовано: 07.03.1991

Авторы: Карепанов, Петров, Фролов, Шургальский

МПК: B04C 3/00

Метки: циклон

...бункера поступает и часть очищаемого газа, статическое давление в этой полости увеличивается и возникает возможность обратного перетока газа из полости бункера в рабочую зону циклона, Зона этого перетока по периметру зазора между корпусом 1 и диском 6 и приводит, во-первых, к обратному выносу уловленной пыли (вторичный унос), а во-вторых, к созданию условий затрудняющих отвод пыли, еще не попавшей в полость бункера.Отвод газа, попавшего в полость бункера, осуществляется через кольцевой зазор 8 между поверхностью втулки 7 и нижней частью обтекателя 9, Поскольку в бункере 4 движение пылевого потока еще имеет винтовое движение дволь стенок бункера 4, на частицы пыли действуют центробежные силы, которые препятствуют их захвату...

Номер патента: 1632502

Опубликовано: 07.03.1991

Авторы: Булда, Покрас, Филатов

МПК: B04C 9/00

Метки: воздуха, волокнистой, пыли

...7. Входной патрубок 4 выполнен прямоугольного сечения с шириной, равной ширине фильтру ощей поверхности, и снабжен направляющей плоскостью 8, присоединенной к его нижней части и расположенной по касательной и с зазором к фильтрующей поверхности, Вращение фильтрующей поверхности направлено навстречу вращению входяще о потока.Устройство работает следующим образом.За счет сообщения входным патрубком 4 входящему пылевоздушному потоку определенного направления и скорости с цилиндрической поверхности 2, вращающегося в направлении навстречу движению входящего потока; снимается определенный слой осершей пыли, которая в виде хлопьев сбрасывается в нижнюю часть устройства. Для более полного выпадания хлопьев в отходы пь,левому потоку придается...

Номер патента: 1632503

Опубликовано: 07.03.1991

Авторы: Жангужинов, Махамбетов

МПК: B04C 9/00

Метки: вод, гидроциклон, сточных

...вращения снаружи перфорированной перегородки, и снабжен скребковым устройством 12, присоединенным с воэможностью изменения угла атаки относительно наружной поверхности. Отжимные 13 и регулирующие 14 ролики фильтрующего элемента расположены соответственно внутри сливной камеры 7 и снаружи камеры 9 фильтрата, причем регулирующие ролики служат одновременно для натяжения и вращения бесконечной сетки фильтрующего элемента, для чего один из регулирующих роликов присоединен к приводу вращения. Желоб 15, для отвода снятых с поверхности фильтрующего элемента загрязнений, установлен под скребковым устройством 12,Гидроциклон работает следующим образом,Под действием центробежных сил, содержащиеся в обрабатываемой сточной воде оседающие...

Номер патента: 1632504

Опубликовано: 07.03.1991

Автор: Юфит

МПК: B04C 9/00

Метки: циклон

...материалом поступает через тангенциальный патрубок 3 в цилиндрическую часть 1 циклона по касательной к его внутренней стенке, благодаря;ему получает вращательное движение. Под действием центробежных сил транспортируемый материал Отделяется От потока, который по Оси циклона направляется к ьыходному патрубку 5, Одновременно входящий в циклон воз душный поток действует на лопасти 8, при- ,Сф крепленные к сетчатому диску б, и лопасти заставляют его вращаться на валу 7 (лОтработанный очищенный воздух пе-, ред тем как выйти по патрубку проходит,ф через сетчатый диск б и частицы материала, находящиеся в потоке, задерживаются в сетчатом диске б. Сетчатый диск б, вращаикщиЪ ясь, попадает далее под отверстие 9, выполненное в крышке 4, К...

Номер патента: 1632505

Опубликовано: 07.03.1991

Автор: Мананников

МПК: B04C 9/00

Метки: жидкости

...11 для отвода отфильтрованной жидкости. К песковому патрубку 4 жестко присоединен спиралевидный вихревой насадок 12, имеющийверхнюю 13 и нижнюю 14 крышки, входное 15 и выходное 16 отверстия, Соосно песковому патрубку 4 в нижней крышке 14 вхревого насадка 12 установлен патрубок 17 подачи промывной жидкости, а в рассекателе 18 сгущенногопотока в зоне ввода промывной жидкости выполнены окна 19, над которыми укреплены направляющие козырьки20. В выходе патрубка 17 подачи промывной жидкости на крестовинах 21 соосно установлен конический обтекатель 22, 45Устройство работает следующим образом.Исходную жидкость, содержащую после синтеза твердую фракцию, воду иматочный раствор через тангенциальный патрубок 2 подают в корпус 1.Под действием...

Номер патента: 1636023

Опубликовано: 23.03.1991

Авторы: Лобода, Помазан, Шеремет

МПК: B01D 45/06, B04C 9/00

Метки: маслоотделитель

...19. Между корпусом 1 и цилиндрической вставкой 11 с некоторым зазором между ними можетбыть установлен (при необходимостидостижения заданной высокой степениочистки воздуха) фильтрующий элемент(патрон) 20, например иэ супертонкогосинтетического волокна, бронзовогопорошка или активного угля и т,дпри этом элемент 20 заключен междуперфорированными цилиндрами 21 (имеет бортик 22 н верхней части), НаФиг.1,4-7 стрелками с буквеннымиобозначениями а, а, а показано направление движения основного очищаемого потока, а стрелками Ь, Ь, Ъ 2направление движения масла,Маслоотделитель работает следующимобразом,Масловоздушный поток поступает от маслоэаполненного компрессора (не показан) н патрубок 2, на входе которого поток резко изменяет...

Номер патента: 1637882

Опубликовано: 30.03.1991

Авторы: Алесина, Гудочков, Козлов, Лагуткин, Рогатых, Цыганов

МПК: B04C 5/22, C12M 1/00

Метки: гидроциклон

...нисходящего потока среды, что приводит к снижению количества твердой фазы в осветленной жидкости. 1 ил. для подвода суспенэии, патрубок 5 для отвода отделенного шлама, размещенный в нижней части корпуса, и патрубок 6 для отвода биомассы. установленный вертикально в цилиндрической части 2 корпуса 1, Внутри конической части 3 корпуса 1 размещено приспособление для дополнительного перемешивания отделенной биомассы, включающее вертикальный стержень 7, прикрепленный верхней частью шарнирно посредством шарнира 8 к нижней кромке патрубка 6 для отвода биомассы микроорганизмов, Стержень 7 установлен с возможностью кругового вращения вокруг вертикальной оси. К нижней части стержня1637882оптимальные условия перемешивания - ворошения биомассы и...

Номер патента: 1637883

Опубликовано: 30.03.1991

Авторы: Калдыханов, Карпенко, Сулейменов, Шауберт

МПК: B01D 45/12, B04C 5/30

Метки: вихревой, пылеуловитель

...патрубку 2 поступает в верхнюю часть корпуса 1, приобретая вращательное движение. Сформировавшийся вращательный поток газа опускается вдоль его стенки, При этом взвешенные частицы под действием центробежной силы отбрасываются к периферии, Приблизившись к конусу 9, газовый поток разделяется, Часть газового потока, в которой сконцентрированы более крупные частицы пыли, продолжая опускаться, транспортирует пыль в нижнюю часть корпуса 1, образуя внешний вращающийсявихрь, Частицы пыли поддействием центробежной силы, устремляются к стенке корпуса 1 и сползают в пылесборник 6. Безвозвратный спуск их обеспечивается при помощи подпорной шайбы 7, Очищенный газ изменяет направление своего движения на противоположное, образуя внутренний вращающийся...

Номер патента: 1639719

Опубликовано: 07.04.1991

Авторы: Варик, Деркач, Коломцев, Назаров, Робинов, Шанин

МПК: B01D 45/12, B04C 3/00

Метки: сепаратор, центробежный

...5, дополнительную камеру 6, уравнительную трубу 7 и систему отвода пленочной влаги в виде заведенных в дополнительную камеру сливных труб 8 и 9, установленных по схеме "труба в трубе" с образованием зазора между ними, при этом труба 8 сообщается с камерой сбора пленочополнительную камеру3 которых сообщаетсленочной влаги, другаепарата, 1 ил. цию и повысить най сепаратор содерчной влаги, камеру ными патрубком и й камерой, размеа сепарата, уравнинои в камеру сбора ненной с дополнимой отвода, выползаведенныъх в сливных труб, однас камерой сбора - с камерой сбора1639719 Составитель С.Горяйноваедактор Н.Лазаренко Техред М,Моргентэл Корректор В.Гирняк аказ 976 ВНИИПИ Госудэрс Тираж 450 Подписноенного комитета по изобретениям и открытиям при...

Номер патента: 1639767

Опубликовано: 07.04.1991

Авторы: Гимаутдинов, Гредникова, Ермолов, Зайдман, Щетинин, Яфаев

МПК: B04C 3/00, B04C 5/08

Метки: примесей, сажи

...насадкой 3 для разделения потока с длиной,равной (0,3 - 0,6) диаметра сепаратора, патрубком 4 для вывода чистого сажевого аэрозоля, патрубком 5 для вывода сажевогоаэрозоля с посторонними примесями, циклонный сепаратор 6 с тангенциальным патрубком 7 для ввода сажевого аэрозоля с 20примесями, выгрузочным конусом 8, нижней цилиндрической камерой 9, диафрагмой 10 с внутренним диаметром О ==(0,6 - 0,95)Оь верхней камерой - конусом 11,который через трубопровод 12 с дроссельной заслонкой 13 соединен с тягодутьевоймашиной 14.В прямоточном сепараторе 1 патрубок4 заглублен в корпус на величину 8, равную(0,2 - 0,35) диаметра сепаратора, а расстояние Р 1 междуторцем патрубка 4 и лопастнойнасадкой преимущественно составляет(0,4-0,6)О,Установка...

Номер патента: 1639768

Опубликовано: 07.04.1991

Авторы: Кулешов, Минько, Овсянников, Трищенко

МПК: B04C 5/00

Метки: циклон

...или сжатым воздухом. Для регенерации фильтровального элемента атмосферным воздухом при работающем побудителе тяги (не показан) закрывается клапан 15 в байпасном канале 8 и открывается клапан 14 в патрубке 13, сообщающемся с атмосферой. Воздух входит в патрубок 13, попадает в камеру 11 чистого газа, проходит через фильтровальный элемент и стряхивает отложившуюся на нем пыль в бункер 4. Для регенерации сжатым воздухом закрывается клапан 15 и через патрубок 16 подается сжатый воздух, осуществляющий регенерацию.Фланец, установленный на срезе конической части циклона, позволяет образовать кольцеобразную щель большой ширины между ним и корпусом бункера и осуществить крепление нижней части фильтровального элемента,Кольцеобразная щель большой...
