B04C — Устройства с использованием вихревых потоков, например циклоны

Номер патента: 1562029

Опубликовано: 07.05.1990

Авторы: Лебедев, Мингазетдинов, Семаков

МПК: B04C 5/107

Метки: шлама, электролита

...будет заходить между витками спиральной фильтровальной сетки 11. Коагулированные частицы шлама могут дробиться на вибрирующей фильтровальной сетке 1 и омываться потоком жидкости, ухудшая качество очистки. Кроме того, слой шлама, перекрывая часть фильтровальной сетки 11, ухудшает процесс фильтрации.Для обеспечения соотношения (2) проводят регулирование зазора 1. следующим образом. Устанавливают крышку 6, а следо вательно, и спираль 10 в крайнее нижнее положение относительно корпуса 1. При этом величина наименьшего зазора будето (эта величина является характеристикой конкретного устройства). Определяютвеличину потребного увеличения зазора: Л 1 =6 - 1.о (3)Определяют величину перемещения подвижной крышки 6 относительно...

Номер патента: 1563767

Опубликовано: 15.05.1990

Авторы: Калашников, Кочубей, Скибицкий, Чугаев

МПК: B04C 3/00

Метки: газожидкостный, сепаратор

...при этом центробежные силы отбрасывают капли жидкости на стенки элемента 2. Жидкость, оказавшаяся в центре вихря, попадая на наружную поверхность конуса 8, движется по спирали, срываясь с кромки полого конуса 8, отбрасывается на внутренние стенки цилиндрического элемента 2 и транспортируется вращающимся газовым потоком к соосно установленному отсечному патрубку 4, образующему с выходным концом элемента 2 кольцевой зазор, где происходит сепарация жидкости за счет удаления пленки в межтрубном пространстве, и при малых скоростях, когда пленка тянется по дну элемента 2, - через сливной желоб 9. 5 10 15 20 25 Незначительная часть газового потока вместе с пленкой жидкости попадает в пространство, образованное корпусом 1 и патрубком 4, где...

Номер патента: 1563768

Опубликовано: 15.05.1990

Авторы: Батищев, Степыгин, Тригуб, Ульшин

МПК: B04C 9/00

Метки: разделения, суспензий

...соединенные трубки циркулирует теплоноситель. Вал установлен в подшипниках 15, размещенных в подшипниковом узле снаружи корпуса на крышке, и соединен с электродвигателем 16, Камера отвода мелкой фракции 17 расположена концентрично корпусу внутри полого фильтрующего элемента.Устройство работает следующим образом. Через патрубок 11 суспензия постоянно подается в корпус 1. Приводимый во вращение электродвигателем 16 через вал 4 диск 5 с лопастями 7 создает в аппарате циркуляцию суспензии, и под действием осевого потока последняя с частицами различных размеров подходит к поверхности вращающегося сита 6, Размер живого сечения сит для выполнения каждого технологического процесса подбирается отдельно. При этом более крупные...

Номер патента: 1563769

Опубликовано: 15.05.1990

Авторы: Гацак, Денисов, Зарогатский, Мартынов, Петров

МПК: B03B 5/34, B04C 9/00

Метки: гидроциклон

...содержит установленный на опоре 1 через упругие элементы 2 цилиндроконический корпус 3 с тангенциальным нагнетательным 4, сливным 5 и песковым 6 патрубками, В корпусе симметрично по вертикали относительно его центра 7 тяжести выполнены эксцентричные относительно оси кольцевые проточки 8 и 9.Гидроциклон работает следующим образом.Поток пульпы от насоса подается через патрубок 4 в корпус 3, где закручивается, в результате чего в поле центробежных сил происходит отделение частиц. Сгущенный поток пульпы удаляется через песковый патрубок 6, осветленная жидкость - через патрубок 5. Колебания корпуса позволяют интенсифицировать процесс разделения пульпы. Маятниковых колебаний корпуса удается добиться за счет двух кольцевых эксцентричных...

Номер патента: 1563770

Опубликовано: 15.05.1990

Авторы: Баженов, Белоусов, Минько, Чертов

МПК: B04C 11/00

Метки: налипающей, процессом, пыли, циклона

...вход субблока 17 подается выходной сигнал компаратора 16, при этом выходной сигнал субблока 17 нарастает (фиг. Зб).Сформированный таким образом сигнал с 45 выхода субблока 17 усиливается усилителем 18 и через аналоговый коммутатор 10 подается на второй вход преобразователя 6 питающей частоты, который формирует на своем выходе пропорционально полученному сигналу сигнал на увеличение 50 частоты питающего вибратор 1 тока, чтоприводит к увеличению частоты (а следовательно, и амплитуды) вибрации циклона 2 Датчик 8 вибрации выдает новый сигнал, соответствующий новой амплитуде, и цикл повторяется, Таким образом осуществляют 5 Б регулирование частоты питающего вибратор1 тока в зависимости от измеренной амплитуды до достижения резонансной...

Номер патента: 1565531

Опубликовано: 23.05.1990

Автор: Остистый

МПК: B04C 1/00

Метки: гашения, двухфазного, потока, сепарации, энергии

...рассчитывают заранее) . Верхняя крышка 4 выполнена с отверстиями 6, диаметр которых не превышает 1/3 ширины спирального канала. В верхней части устройства расположена камера 7 для сбора легкой фазы (газа), а в нижней части - камера 8 для сбора тяжелой фазы (жидкости) .Спиральный канал, образованный перего родкой 2, оканчивается трубчатым элементом 9 с продольной щелью 10, при этом эт, г элемент выходит из нижней крышки 3 (проходит сквозь нее) и в месте выхода на нем закреплена коническая насадка 11, выполненная с отверстиями 12, ориентированными параллельно продольной оси элемента 9, т.е. оси отверстий 12 ориентированы параллельно осям отверстий 5 и оси всего устройства, а также камеры 8.Устройство работает следующим образом. 5 10...

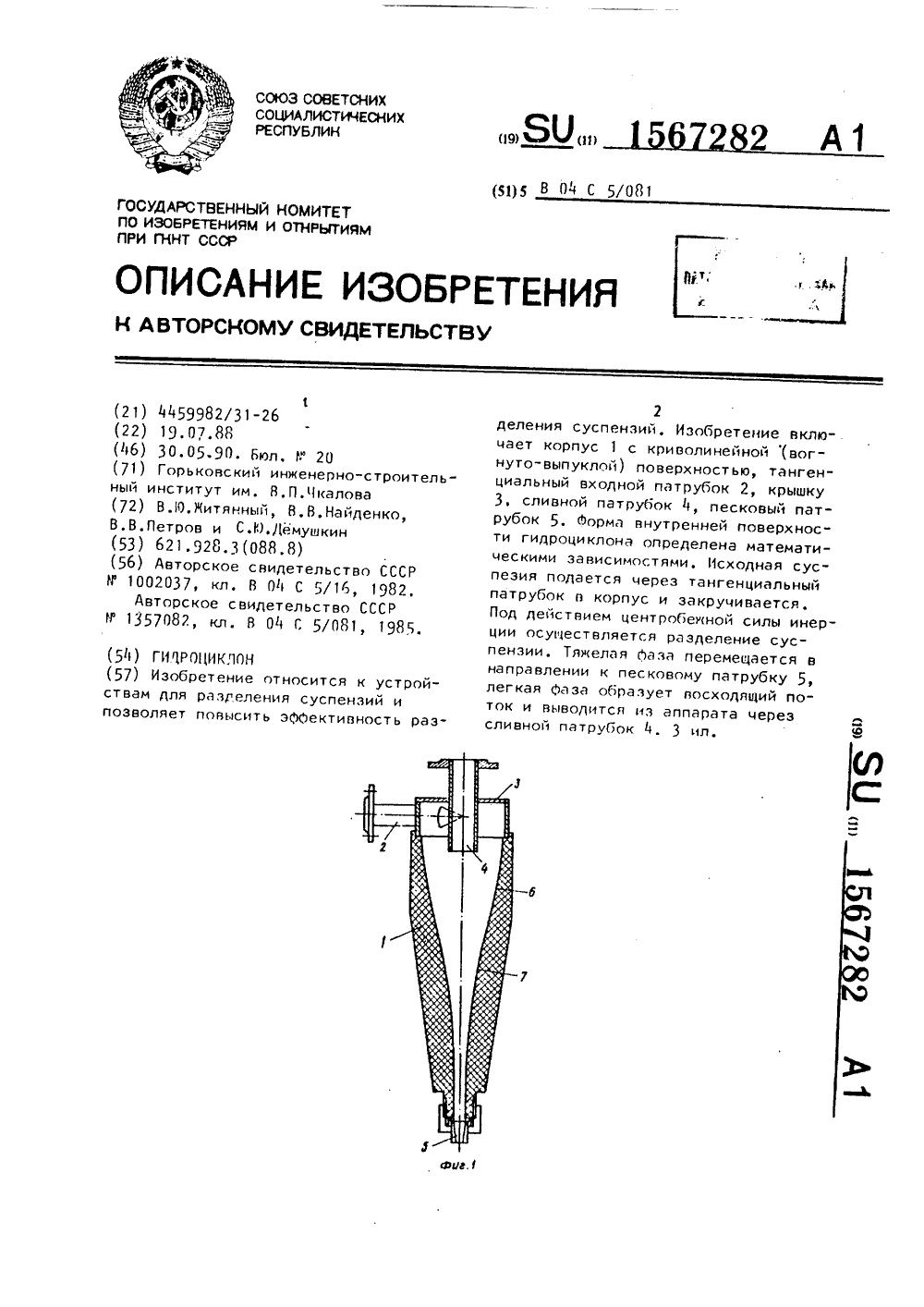

Номер патента: 1567282

Опубликовано: 30.05.1990

Авторы: Демушкин, Житянный, Найденко, Петров

МПК: B04C 5/081

Метки: гидроциклон

...давлением через питающий патрубок 2 поступает в наиболее широкую часть гидроциклона, по размеру равную диа 5 1 О 15 20 25 30 35 40 45 50 55 метру цилиндрической части обычного гидроциклона, непосредственно под крышку 3 и приобретает вращательное движение. Закрученный поток движется по винтовой линии вниз к песковому патрубку 5 по вогнутой поверхности корпуса. 1. При этом частицы твердой фазы суспензии из-за увеличения центробежной силы быстрее достигают стенки аппарата и гораздо меньшая часть твердой фазы попадает в верхний восходящий поток жидкости, уходя в сливной патрубок ч гидроциклона. В другой части аппарата на радиусе, равном г е , происходит изменение кривизны внутренней поверхности аппарата, причем поток движется по выпуклой...

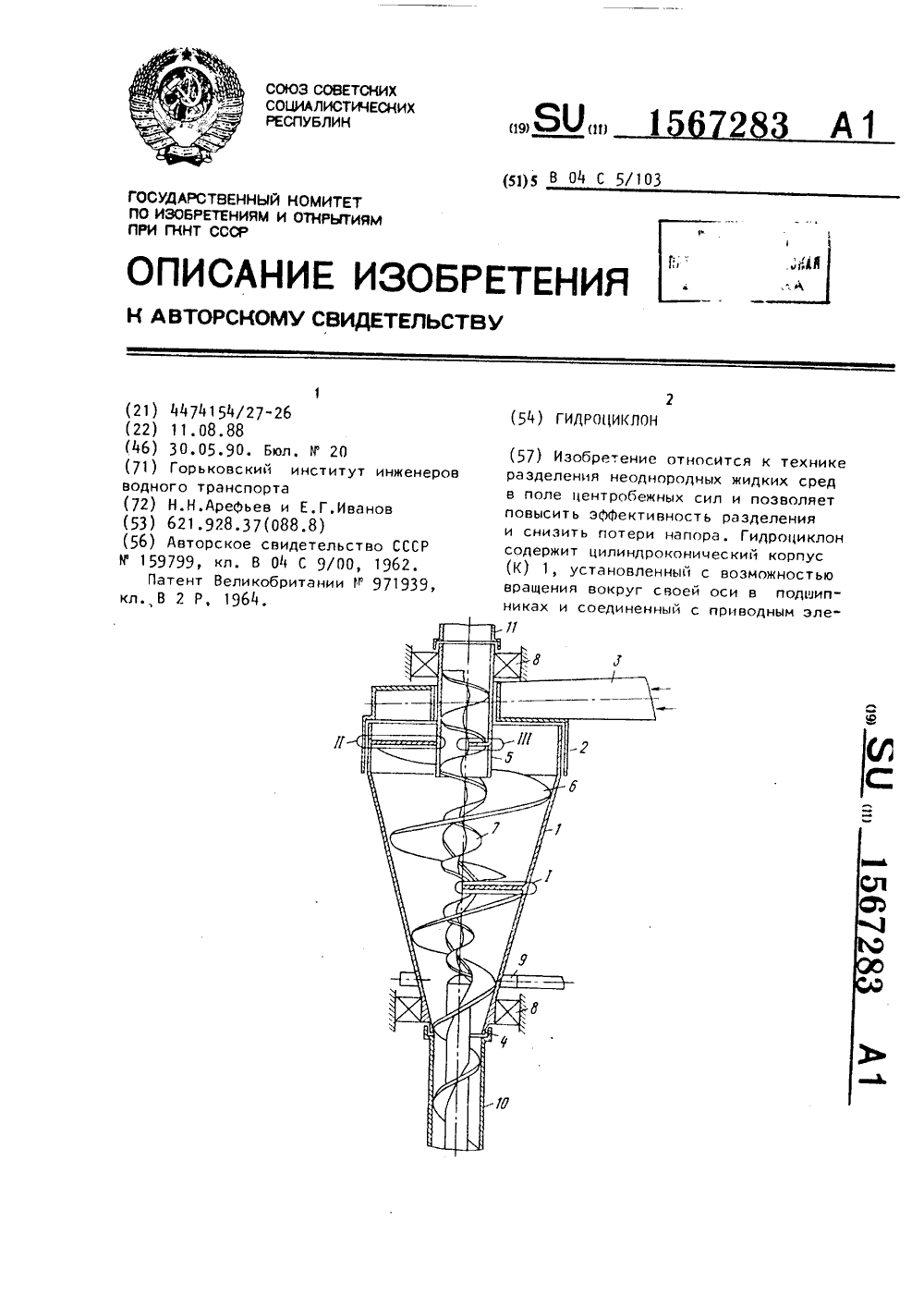

Номер патента: 1567283

Опубликовано: 30.05.1990

Авторы: Арефьев, Иванов

МПК: B04C 5/103

Метки: гидроциклон

...образует внешнюю винтовую поверхность, а нагнетатель 7 - внутреннюю. Нагнетатели имеют противоположное направление навив 40ки шнеков. Корпус установлен в подшипниках 8 и снабжен приводным элементом 9. Патрубки отвода соединенысоответственно с отводными трубопроводами 10 и 11. Предлагаемое устройство работает следующим образом.Исходная суспензия поступает через тангенциально установленный патрубок 3 в цилиндрическую часть корпуса 1, приобретая при этом вращательное движение, и далее на винтовую поверхность шнека 6, дополнительно закручивается ею и перемещается по коническому участку к патрубку ч, Корпус 1 5 вращается приводным элементом 9 с большей скоростью, чем поступающая из патрубка 3 суспензия, поэтому суспензия при этом...

Номер патента: 1567284

Опубликовано: 30.05.1990

Авторы: Белова, Дмитриенко, Новиков, Хлебушкин

МПК: B04C 9/00

Метки: гидроциклон, комбинированный

...2 ил,ного патрона 5 и выходным сечением насадок 7 должно быть по возможности наименьшим, а Фильтровальный патрон 5 имеет конусообразную Форму, то насадки 7 выполнены таким образом, что длина их возрастает по направлению движения потока внутри патрона 5,Регулировка режима работы комбинированного гидроциклона осуцествляется при помощи датчика 8который установлен на сливном патрубке 3.5 15672 тельность по осветленной жидкости соответственно уменьшается.Для непрерывной работы Фильтровального патрона 5 производится его регенерация струями жидкости (или воздуха), которые под давлением, превышающим рабочее давление в гидроциклоне, поступают из насадок 7 и динамически воздействуют на внутреннюю поверхность патрона 5. При гидродинамическом...

Номер патента: 1570786

Опубликовано: 15.06.1990

Авторы: Вдовин, Ворошилов

МПК: B03B 5/34, B04C 5/14

Метки: гидроциклонная

...треугольника составляет с диаметральной плоскостью сечения гидроциклона угол 7, не превышающий величину угла трения обрабатываемой суспензии о материал шламового патрубка, а шаг выступовне превосходит удвоенной амплитуды колебаний коллектора отходов.В целях увеличения срока службы уплотнительного узла 7 корпус гидроциклона может быть снабжен одним или несколькими штуцерами 9 для подачи воды или очищенной суспензни в зазор между корпусом и шламовым патрубком. Коллектор отходов опирается на фундамент мягкими амортизаторами О.Гидроциклон работает следующим обраИсходную суспензию под напором через патрубок 2 подают в цилиндрическую часть корпуса 1 гидроциклонов. Продвигаясь по сужающейся к низу конической части корпуса гидроциклона,...

Номер патента: 1572706

Опубликовано: 23.06.1990

Авторы: Белов, Ганзбург, Лысов, Саламатов, Шуб

МПК: B04C 5/04

Метки: циклон

...- расстояние от оси вращения до частицы), которая зависит от д, т. е. при намораживании на частицу слоя льда растут ее диаметр и, следовательно, эффективность отделения твердых частиц из газового потока. Газовый поток через тангенциальный патрубок 2 входит в циклон, закручивается, укрупненные частицы отбрасываются центробежной силой на периферию циклона и ссыпаются по стенкам к выходному штуцеру 4. Газ отводится через выхлопную трубу 3.Так как содержание влаги в газовом потоке может быть малым или вообще отсутствовать, через дополнительное кольцевое сопло 6 в зону среза основного сопла при помощи газового потока впрыскивается в мелкодисперсном состоянии вода, которая и намораживается на твердые частицы. Воду через патрубок 8 подают в...

Номер патента: 1572707

Опубликовано: 23.06.1990

Авторы: Бикиняев, Брот, Васильев, Вахитов, Ишемгужин, Русин, Султанов, Шайдаков, Ямалиев

МПК: B04C 5/16

Метки: гидроциклон

...патрубке втулки, снабженной колеблющимися пластинами различной ширины, при этом пластины закреплены на втулке под углом к оси корпуса. В. Тимошководанич Корректор М, Кучерявая оставитТехред ор И, Горна е Тираж 468 дписное Заказ 1606ВНИИПИ Государственног113035 иям и открытиям при ГКНТ СССя наб., д. 4/5 омитета по изобре осква, Ж, Рауш оизвоцственно в издательск комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к техникеразделения неоднородных жидких сред,в частности к аппаратам для разделения суспензий в поле центробежныхснл, и может быть использовано в гор 5ной, нефтегазовой, химической и других отраслях промьппленности.Цель изобретения - повышение надежности путем предотвращения забив ркн пескового патрубка.На...

Номер патента: 1574162

Опубликовано: 23.06.1990

Авторы: Видар, Ханс

МПК: B04C 5/00

Метки: жидких, масла, мыльной, непрерывного, отделения, подкисленной, разделения, смесей, смеси, таллового

...движение в пространстве, ограниченном кожухом резервуара и цилиндра 11, размещенным вцентре резервуара. Скорость циркуляции 16 м /ч. Талловое масло выгружаэлось сверху через элементы 6-8. Маточ-ный раствор и диспергированный виемюлигнин стекали в трубУ 12 и выгружались снизу устройства, Вдвижнаятруба 13, расположенная в верхнейчасти выпускной трубы 12, была отрегулирована таким образом, чтобы поверхность раздела между талловым масломи маточным раствором находиласьпримерно на уровне верхнего краясмесительной части.Анализ отделенного таллсвого масла, об : 25Талловое масло 98Лигнин 1Маточный раствор 2ГипсеАнализ отделенного маточного раст" 30вора, об, ;Талловое масло 2Лигнин 2Маточный раствор 96Гипс 1П р и м е р 5. Использовалось...

Номер патента: 1574243

Опубликовано: 30.06.1990

Авторы: Зацерклянный, Квантидзе, Путинцев, Столевич

МПК: B01D 21/02, B04C 5/103

Метки: вертикальный, отстойник, тонкослойный

...патрубок 18 для выпуска шлама и шлюзовый затвор 19 удаляется из отстойника. Использование шлюзового затвора позволяет регулировать скорость отвода шлама, а значит и скорость поступления осадка из отверстий 7 в трубуи далее в шламосборник 17Осветленная вода через патрубок 14 отвода осветленной воды и открытый вентиль 15 при закрытом вентиле 16 отводится из отстойника, перегородка 13 препятствует поступлению части осветленной воды в пространство между концом разделительного элемента 6 и днищем 10.При заиливании вертикального тонкослойного отстойника перекрываются вентили 5 и 15 и открываются вентили 4 и 16, после чего осуществляется циклическая промывка данного отстой" ника, вначале потоком воды от вентиля 4 к вентилю 16, а...

Номер патента: 1574276

Опубликовано: 30.06.1990

Авторы: Павловец, Черныш

МПК: B04C 5/00, B04C 5/12

Метки: циклон

...у=38 - 90 и угловым шагом 10 - 15. В циклоне имеется кольцевая полость 8.Циклон работает следующим образом.Запыленный поток газа от источника сжигания топлива со сравнительно высокой скоростью по входному патрубку 1 поступает тангенциально в завихритель 2, где происходит его закручивание, при этом наиболее тяжелая крупная пыль за счет центробежных сил сосредотачивается на внутренФормула изобретенияЦиклон преимущественно для очистки топочных газов, содержащий корпус с верхней цилиндрической частью, средней - в виде усеченного расширяющегося вниз конуса, нижней - цилиндрической частью, соединенной с коническим пылесборником, осевую выхлопную трубу с раструбом в виде усеченного конуса, расположенным внутри ней поверхности завихрителя 2 и...

Номер патента: 1576208

Опубликовано: 07.07.1990

Авторы: Логиновский, Ниязов, Нугаев

МПК: B04C 9/00

Метки: водонефтяной, разделения, эмульсии

...в патрубок 3 и далеев коллектор 7.После насыщения загрузки в камере 1 переключатель 16 выводит муфту 15 иэ зацепления с кулачкамишкива 12 и вводит в зацепление муфту 15 с кулачками шкива 11, которыйчерез ремень 13 передает вращениена шкив 27 камеры 1, которая пере- .водится в режим регенерации, а камера 2 переводится в режим разделения водонефтяной смеси,В камере 1 вращающийся шкив 27упорами 34 сжимает пружину 36, перемещаясь таким образом, что окна 30смещаются относительно окон 38 и закрывают последние. Одновременночерез ось 31 вращения передается надиск 32, который проворачивается,закрывая окна 40 крышки 39. В результате поступление водонефтяной смесив камеру 1 прекращается, и смесь мо гжет поступать только в камеру 2.В камере 1 за...

Номер патента: 1577851

Опубликовано: 15.07.1990

Автор: Кирсанов

МПК: B04C 5/12

Метки: вихревой, сепаратор

...возникновение многослойного возвратно-поступательного течения, возникающего в циклонах. Из-за отсутствия сужения очищенного потока на входе выхлопного патрубка 7 исчезают дополнительные сопутствующие этому сужению потери энергии.Твердые или жидкие частицы, содержащиеся в газе, под действием центробежной силы, создаваемой закрученным в осевом вихре газом, отжимаются к внутренней обечайке 2 и через перфорацию в ней попадают в сборник 5, откуда через патрубок 6 удаляются за пределы сепаратора. При этом внутренняя перфорированная обе. чайка 2, отделяющая сборник 5 от рабочей1577851 формула изобретения 5 камеры 3, препятствует вторичному уносу частиц вместе с очищенным газом в патрубок 7. Образование кольцевого вихря 9 предотвращает...

Номер патента: 1577852

Опубликовано: 15.07.1990

Авторы: Гацак, Денисов, Зарогатский, Мартынов, Петров

МПК: B03B 5/34, B04C 9/00

Метки: гидроциклон

...установлен"над на опоречерез упругие элементы 2 цилиндроконический корпус 3 стйнгенциальным нагнетательным 4,сливным 5 и песковым 6 патрубками,В корпусе выполнена концентрично егооси торообразная кольцевая полка 7,в которой свободно размещено тело кач 1 ния 8, например шарик, Торообразная полость крепится к коническойчасти гидроциклона расположеннымипод углом пластинами 9. Устройство работает следующим образом,Пульпа, нагнетаемая в корпус 3 через тангенциальный патрубок 4, закручивается в спираль, вытянутую по вертикали вдоль стенок корпуса, Благодаря закручиванию пульпы тело качения 8, захваченное потоком, получает вращение по кольцевой полке 7 полости, придавая за счет развиваемой тинах 9, расположенных лод углом кК 3 для уменьшения...

Номер патента: 1581385

Опубликовано: 30.07.1990

Авторы: Коннов, Марчевский, Хоменко, Яременко

МПК: B04C 5/22

Метки: циклон

...ткань свободно свисает. Крепление ткани к крышке циклона на длину Ф 1/3 окружности корпуса необходимо для предотвращения эапутывания полосы в нерабочем положении и быстрого распрямления при работе циклона.При работе циклона ткань прижимается газовым потоком к внутренней поверхности периферийной стенки ввода. 15 и корпуса циклона и предохраняет эти поверхности от налипания. Липкий продукт налипает на ткань, но благодаря тому, что ткань не закреплена с двух других сторон и .вся ее по" верхность непрерывно вибрирует, происходит самоочистка ткани от налипшего продукта. Сравнительно большие размеры агломератов, срывающиеся с ткани, эффективно улавливаются в циклоне, что повышает его степень очистки. Циклон работает следующим обра,зок,...

Номер патента: 1583145

Опубликовано: 07.08.1990

Автор: Варваров

МПК: B01D 45/12, B04C 11/00

Метки: вихревой, пылеуловитель

...движения винта 8,С корпусом 1 соединен патрубок 14Ввода вторичного газа и осевая выхлопная труба 15.Пылеуловитель работает следующимобразом.4 ОЗапыленный воздушный лоток черезпатрубок 4 подается в циклон 3, Напорвоздушного потока в циклоне 3 сообщает вращательное движение лопаткам 6,что в свою очередь заставляет выкручиваться винт 8 по направляющей 13,преодолевая усилие пружины 10. Чембольше расход газа и, следовательно,скоростной напор воздушного потокав циклоне 3, тем на большее расстояниеподнимается винт 8 с отбойной шайбой5, При этом зазор между отбойной шайбой 5 и торцом циклона будет уменьшаться, что способствует исключениювзмучивания и выноса уже уловленнойпыли из бункера пыпеуловителя. При уменьшении расхода газа в циклоне...

Номер патента: 1583175

Опубликовано: 07.08.1990

Авторы: Гуревич, Мизрах, Подоляк, Синиченко

МПК: B04C 1/00

Метки: неоднородной, пылеотделитель, пыли

...центробежной силы отбрасываются к обечайке 8, образуя пристеночный слой пьши, при этом происходит разделение запыленного газовогопотока на пылевой пристеночный и газовый потоки. Снаружи пылевого потоканаходится самая крупная и тяжелаяпыль, а внутри потока мелкая и легкаяпыль.Пылевой поток, совершая движениевдоль обечайки 8, доходит до первойщели 9 в ней, и из него срезается и50уходит в первую щель 9 слой самойтяжелой пьши, Слой более мелкой пылисрезается и удаляется из пылевого потока через следующую (вторую) щель 9обечайки 8, Следующий спой пыли удален из пылевого потока через следующую (третью) щель 9 обечайки 8 и т,д,При этом, поскольку радиус кривизныс. стенки обечайхи 8 в направлении движения потока постепенно...

Номер патента: 1583176

Опубликовано: 07.08.1990

Авторы: Баженов, Бельмач, Макович

МПК: B04C 5/08

Метки: пылеуловитель

...113035, Москва, Ж, Раушская цаб., д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина, Изобретение относится к технике сухого инерционного пыпеулавливания и Может использоваться в различных отраслях промышленности, где осуществляется очистка газов от налипающей пыли.11 елыю изобретения является повышение надежности работыНа чертеже изображен предлагаемый пылеуловитель. 1 ОПыпеуловитель содержит цилиндроконический корпус 1, входной патрубок 2, выхлопную трубу 3, пылевыгрузное отверстие 4, упругие нити 5, выполНенные из магнитного матеэиала, секции 15 электромагнитов 6.Пылеуловитель работает следующим образом.Поступающий через входной патрубок 2 в корпус 1 поток запыленного газа закручивается, и под действием...

Номер патента: 1583177

Опубликовано: 07.08.1990

Авторы: Галиуллин, Зарицкий, Каревский, Морозов, Проклов, Пчелкин

МПК: B04C 5/28

Метки: батарейный, циклон

...7 и отбортовкой 13 вышележащего козырька 11, а отношение разности этих расстояний (В-Б) = Г к расстоянию Н между нижними краями отбортовок 12 и 13 соседних козырьков 10и 11 составляет 0,6-0,7, Козырек 11выполнен общим дпя ярусов 2 и 3.При работе атмосферцьпг воздух,проходя козырьки 10 и 11 с вертикальными отбортовками 12 и 13, направляется в воздухозаборцые камеры 7ярусов 1-3, У. вертикальных отбортовок12 и 13 козырьков 10 и 11 оседает основная часть крупцодисперсных примесей и прежде всего, атмосферных осадков. Оставшаяся часть атмосферныхосадков и основная масса пылевых частиц улавливается циклоццыми элементами 4, Отсепарированные козырьками 10"и 11 примеси оседают вниз. При этомосновная масса примесей, отсепариро- ванных козырьками...

Номер патента: 1585010

Опубликовано: 15.08.1990

Авторы: Бандинскас, Васильев, Вилькицкий, Зубер, Котов, Шнюрявичюс

МПК: B04C 3/06

Метки: отделитель

...против направленияДвижения материала. По длине завихрителя 2 над продольной прорезью 3Расположена. съемная крьппка 13.Отделитель материала работаетследующим образом.Поток воздуха с дисперсным материалом поступает через тангенциальалый входной патрубок 10 в завихритель 2, где приобретает вращательное движение. Под действием центробежных сил частицы материала прижимаются к цилиндрической стенке 12вихревой камеры 1 и движутся вдольнее, Поток воздуха в вихревой каиере 1, вращаясь по сходящейся спирали, удаляется через воэдухоотводящий патрубок 11. Частицы материала,двигаясь по стенке 12 вихревой каМеры 1, проваливаются по мере прозождения через продольную прорезь3 в канал 5 и транспортером 6 выгружаются через патрубок 8 и затвор 9.Смещение...

Номер патента: 1585011

Опубликовано: 15.08.1990

Автор: Егоров

МПК: B04C 5/16

Метки: гидроциклон

...по тангенциальному входному патрубку 4, приобретает врагательное движение, обеспечивающее раз 1585011деление материала на тонкий и грубый продукты, Тонкий продукт выводится иэ гидроциклона через сливной патрубок 5 и, сливной канал 6, а грубый - через песковую насадку 7, Вращением штурвала 15 устанавливают стержень 8 с таким зазором между ним и лесковой насадкой 7, который определяет требуемую ступень классификации и сгущения твердого про, дукта.При забивании отверстия лесковой , насадки 7 в подпоршневой полостивозрастает давление. Стержень 8 с местным конусообразным утолщением 9 перемещается .:.вверх, увеличивая зазор между лесковой насадкой 7 и ;стержнем 8 и уменьшая проходное се-. чение в камере 10 переменного сече-ния. При этом...

Номер патента: 1585012

Опубликовано: 15.08.1990

Авторы: Архипов, Бурымский, Павленко, Рябоконь

МПК: B04C 11/00, B04C 5/28

Метки: газа, газопроводу, магистральному, транспортируемого

...после чего удаляются через дренажный патрубок 13.В случае необходимости пропускапо газопроводу очистного поршня,последний разворачивает при своемдвижении шатуны 9. При этом сжимаются пружины 14 и растягиваются пружины 10,Шатуны 9, в свою очередь. раздвигают шиберы 7, которые, с одной стороны, пропускают поршень через осевые отверстия в трубных досках устройства, а с другой стороны, перекрывают поток газа через циклоны,что обеспечивает стабильность перепада давления на очистном поршнеи препятствует его застреванию внутри устройства. После прохода поршня,благодаря упругости пружин 10 и 14,шиберы возвращаются в исходное положение и перекрывают осевое отверстие.Использование встроенных в магистральный газопровод батарейных циклонов,...

Номер патента: 1376325

Опубликовано: 23.08.1990

Авторы: Гулюк, Курочицкий, Лейберман, Романенко, Ткачук, Холмянский

МПК: B04C 5/24

Метки: многоступенчатая, мультициклонная

...картофельная кашка через входной патрубок 1 насоса подается в мультициклон 4, Под действием центробежных сил в нем происходит разделение продукта ца Фракции, одца иэ которых обогащена тяжелым компонентом (сгущенный сход),а вторая (жидкий сход)обогащена легким компонентом. Жидкий сход мульти-.,10 циклона 4 первой ступени разделения смешинавтся с жидким сходом мультициклона 7 второй ступени разделения и подается насосом 9 на мультициклон 10.Сгущенный сход иультициклоца 4 смешивается со сгущецным сходоммультициклоца 10 и насосом 14 подается ца мультициклоц 7.Сгущеццья сход мультиццклоца 7, содержащий н основном тяжелый компонент (крахмал), поступает на первую ступень промывания тяжелого компонента и насос 17.мультиццклона 8, предварительно...

Номер патента: 1586784

Опубликовано: 23.08.1990

Автор: Диденко

МПК: B04C 3/00

Метки: газа, жидкости, отделения, сепаратор

...работает следующим образом.Газ, содержащий капли жидкости, движется вверх по патрубку 2 и разделяется радиально расположенными нижними кромками лопаток завихрителя 3 на составляющие потоки, Продолжая поступательное движение,эти потоки отклоняются от вертикального йаправления по траектории гиперболического профиля и приобретают ускорение в криволинейных конфузорных межлопаточных каналах без роста турбулентного и поперечного пульсирования. В результате ускорения движения газа капли жидкости приобретают инерцию достаточ)ную для перемещения к внутренней поверхности корпуса 1 при повороте газа вверх к выпускному патрубку после выхода его потоков из межлопаточных каналов завихри 5 10 15 20 25 30 35 40 теля. Достигая внутреннюю поверхность...

Номер патента: 1586785

Опубликовано: 23.08.1990

Авторы: Красиков, Логвинов, Слюсаренко

МПК: B04C 5/103, B07B 7/08

Метки: циклон

...После этого пылегазовый поток 25 разделяется, Одна часть пылегаэового потока продолжает движение по нисходящей винтовой линии во внешней циклонной камере, где продолжается улавливание частиц пыли, Вторая часть пылегазового потока от секается внутренним корпусом 6 и попадаетво внутреннюю циклонную камеру 3, где также продолжает движение по нисходящей винтовой линии, Инерционные силы отбрасывают оставшиеся в газе мелкие 35 частицы пыли к внутренней поверхностивнутреннего корпуса 6. Мелкие частицы ударяются в стенку, теряют часть скорости и опускаются к устью 11 концентраторов 9 пыликоторые направлены навстречу дви жения газа, Мелкие частицы пыли с газомпоступают в изогнутый канал концентратора 9 пыли, При этом пылегазовый поток...

Номер патента: 1593708

Опубликовано: 23.09.1990

Авторы: Гудим, Погорелов, Сажин, Чумаков

МПК: B04C 5/30

Метки: пылеуловитель, центробежный

...своей оси.Пылеуловитель работает следуащим образом.Запыленный газ поступает в пылеуловитель одним или двумя потоками в зависимости от количества вводов и с помощью завихрителей приобретает вращательное движение, Под действием центробежной силы частицы пыли сепарируатся к стенкам аппарата и транспортируются в бункернуа часть. Газ, прошедший очистку в аппарате, поступает в обечайку 6. Из центральной части обечайки 6 газ через фасонный насадок 5 поступает в выхлопной патрубок 4, Газ, содержащий максимальную концентрацию пыли, из периферийной части обечайки 5 через зазор 10 между обечайгкой 6 и фасонным насадкам 5 поступает в кольцевую камеру 7, и направляется нэ доочистку,Вследствие сохранения вращательного движения поток образует вдоль...
