Азаров

Номер патента: 1223368

Опубликовано: 07.04.1986

Авторы: Азаров, Алексанян, Лысюк, Стахов, Стейскал

МПК: H03M 1/26

Метки: аналого-цифровой

...К 1, являющийся цифровым эквивалентом входного аналоговогосигнала АехНа (и+1)-м такте происходит запись кода К, из первого регистра 26 во второй блок 9 развертки кода и по сигналу блока 10 управления управляемый генератор 11 переменной частоты изменяет частоту задающих%г импульсов с 1 на 1 .Во втором цикле на первом такте преобразования.входной аналоговой величины Ав код Кг по сигналу блока 1 О управления устанавливается в единичное состояние (и)-й разряд первого регистра 27 и во второй регистр 4 записывается кодовая комбинация Ккоторая поступает на первый блок 6 логических элементов ИЛИ. Затем кодовые комбинации через первый блок 6 логических элементов ИЛИ поступают на вход ЦАП 3, на выходе которого появится компенсирующий аналоговый...

Номер патента: 1221755

Опубликовано: 30.03.1986

Авторы: Азаров, Васильева, Моисеев, Стахов, Стейскал

МПК: H03M 1/66

Метки: преобразования, цифроаналогового

...прямого счета, либо в режиме записи в зависимости от сигналов БЦСС .4.ПРимеР функционирования устройства в режиме генерации линейно изменяющегося напряжения показан в табл. 2,функционирование устройства в ре О жиме генерации линейно изменяющегосянапряжения периодически прерываетсяи осуществляется цикл проверки. Частота перехода из режима в режим определяется скоростью изменения реальных весов разрядов ЦАП 1 и зависитот стабильности параметров аналоговыхузлов ЦАП 1 и от скорости изменениявнешних условий. Формула изобретенияПосле определения всех переходныхкомбинаций сигнал переполнения счетчика 22 обнулит счетчик 2 и установит триггер 20 в "0", переводя уст -ройство в режим генерации линейноизменяющегося напряжения,Тактовые импульсы...

Номер патента: 1221754

Опубликовано: 30.03.1986

Авторы: Азаров, Моисеев, Стахов, Стейскал, Степанова

МПК: H03M 1/66

Метки: преобразования, цифроаналогового

...величина ЦАП 3 Я.р запоминается в БАЗУ 2 и поступает на вход блока 17 сравнения. Процесс уравновешивания ее выходным компенсирующим сигналом ЦАП 3 Ак происходит по методу поразрядного кодирования. Логический элемент И запрещает включение поверяемого разряда под действием управляющего сигнала 221754 421 блока 10 управления. Сигнал 23 блока 1 О управления задает выбор ячейки ПЗУ 26, содержимое которой поступает на вход сумматора 31. Суммирование кодов производится с помощьювторого регистра 27 и сумматора 31.Код, сформированный в сумматоре 31,под действием управляющего сигнала22 блока 1 О управления записывается 1 О в ОЗУ 25. На этом процесс поверки(и-ш+1)-го разряда заканчивается.Далее по командам блока 10 управ-ления РГ 2 обнуляется и...

Номер патента: 1221750

Опубликовано: 30.03.1986

Авторы: Азаров, Васильева, Моисеев, Стахов, Стейскал

МПК: H03M 1/26

Метки: аналого-цифровой

...извлекаются из блока 6 памяти и суммируются при помощи блоков 7 и 8. После суммирования кодавеса последнего значащего разрядапреобразование заканчивается. Приэтом сумма кодов К" всех значащихразрядов является результатом аналого-цифрового преобразования.Работа устройства начинается припоступлении импульса запуска по ши где а;60, 1цифра -го разрядакода, сформированного на входе ЦАП 2 впроцессе поразрядного уравновешивания,код двоичного эквивалента реальноговеса -го разрядаЦАП 2,45 К 50 Формула изобретения 55 Аналого-цифровой преобразователь, содержащий блок сравнения, первый вход которого является входной шиной, второй вход подключен к н е 5 запуска, устанавливающего регистр 3 последовательного нриближения в исходное состояние,...

Номер патента: 1219882

Опубликовано: 23.03.1986

Авторы: Азаров, Дроздов, Приходько, Симоненко

МПК: F25B 9/02

Метки: низкотемпературный, охладитель

...соединены со стержнем 7,установленным с возможностью продольного перемещения, а сопловые вводы 3и 4 труб расположены параллельно с образованием общей междиафрагменной камеры 10, снабженной клапаном 11, укрепленным на стержне 7, и имеющей на выходе регенератор 12. К торцу стержня 7с внешней стороны диффузора 5 трубы 1дополнительно прикреплен сильфон 13, заполненный агентом, имеющим температурукипения выше температуры околоосевыхслоев вихря этой трубы при закрытомклапане 11 и ниже этой температуры приоткрытом. Перед вводом 3 предусмотренвентиль 14, а для вывода холодного потока выполнены диафрагмы 15 и 16,Охладитель работает следующим образом.В пусковой период при закрытом вентиле 14 высокоскоростной поток расширяющегося газа подводится к...

Номер патента: 1219252

Опубликовано: 23.03.1986

Авторы: Азаров, Витязь, Шелег

МПК: B22F 1/00, B22F 3/11

Метки: пористого, спеченного

...слоя необходима температура равная или выше 1, 1 температуры эвтектики. Температура спекания не должна превышать 0,9 температуры термообработки, что составляет 0,8 температуры ликвидус. Это объясняется тем, что при более низкой температуре диффузионные процессы идут неинтенсивно. При этом плакирующий слой находится в жидком состоянии, чем обеспечивает качественный контакт между частицами и высокие механические свойства пористого порошка материала, а твердая фаза, в свою очередь, удерживает форму и размеры частиц неизменными, что позволяет получить высокую стабильность фильтрующнх характеристик. При температуре ниже 1,1 температуры эвтектики не произойдет полного расплавления плакирующего слоя, что не позволит получить...

Номер патента: 1216829

Опубликовано: 07.03.1986

Авторы: Азаров, Масленникова, Моисеев, Оганесян, Стахов, Стейскал

МПК: H03M 1/66

Метки: цифроаналоговый

...1 является нулевым). Операция. суммирования осуществяяется следующим образом. При наличии для каждого разряда выходного сигнала с блока 6 элементов55 ИЛИ и отсутствии сигнала с блока 4 элементов И в данный разряд блока 5 свертки-развертки кода записывается единица и происходит операцияприведения кода к минимальной форме1 свертка) . Если при этом содержимоеблока 7 станет нулевым, блок 8 определения знака выработает сигнал,который явится признаком окончаниясуммирования, иначе в блоке 5 происходит один такт развертки кодаи аналогичное суммирование кодовыхкомбинаций, находящихся в блоках 5и 7, Блок-схема алгоритма выполнения операции суммирования представлена на фиг.4. Пример выполненияоперации суммирования приведен втабл.2. После появления...

Номер патента: 1216827

Опубликовано: 07.03.1986

Авторы: Азаров, Марценюк, Моисеев, Стахов, Стейскал

МПК: H03M 1/26

Метки: аналого-цифровой

...кцэФфициент первого кодирования Кг,д, , Результат второго кодирования К,также формируется в РПЛ 7. Двоичный З 0Икод К, +, второго преобразования формируется в РГ 19 по формуле И ц11 и-ртам+1 -марэ -рр+11 Р р35 45 где а Е 0,1 - разрядный коэффициент1двторого кодирования К+, . Таккак коды Кр, равны нулю при н-ид+1( содержимое БОП 14 - нулевое), тоН 40код К.,+ равен коду реальноговеса(ь -ьэ+ 1) - го разряда, т.е.рКрп-ьд+1 = К э,+, . По сигналуБУ 20 этот код переписывается вБОП 14,Далее производится сдвиг РГС 4,в результате чего на выходе ЦАП 3появится новый вспомогательный аналоговый сигнал А , ,. Получениереального веса(и -п+ 2) - го разрядапроисходит аналогично описанному.Процесс поверки заканчивается послеопределения кодов...

Номер патента: 1213475

Опубликовано: 23.02.1986

Автор: Азаров

МПК: G06F 7/38

Метки: вычислительное, конвейерное

...ИЛИ 9 на управляющийвход коммутатора 17. Далее, если навходах 1-3 устройства находится очередная команда, т,е. на четвертомвходе 4 устройства имеется единичный 20сигнал (Ч=1), то с приходом очередного синхроимпульса команда записывается в устрЬйство, если же очереднойкоманды нет, т.е, Ч=О, то синхроимпульсы, пройдя через элемент 10 запрета и элемент ИЛИ 8, обнуляютсчетчик 7 и триггер 14 состояния, после чего устройство переходит в режиможидания следующей команды, в то время как доработка предыдущей команды 30продолжается,Блок 19 суммирования работает следующим образом,Сумматор 29 за время до следуюшегосинхроимпульса суммирует младший изпереносов, находящихся в регистре 31переносов, с соответствующей суммой,находящейся в регистре 30...

Номер патента: 1200422

Опубликовано: 23.12.1985

Авторы: Азаров, Лысюк, Стахов, Стейскал

МПК: H03M 1/66

Метки: цифроаналоговый

...выхо.дом блока управления, восьмой выходявляется вторым выходом блока управления, девятый и десятый выходыподключены соответственно к первомуи второму входам первого счетчика, аодиннадцатый и двенадцатый выходыподключены соответственно к первомуи второму входам второго счетчиклонений весов разрядов от требуемыхзначений не приведет к разрывам.выходной характеристики. К избыточнымизмерительным кодам относятся Р-коды 5 Фибоначчи, коды "золотой" пропорции,коды Люка, Котса и т.д.На окончательном этапе изготовления цифроаналогового преобразователя в постоянное запоминающее уст ройство записываются коды измеренных значений реальных весов разрядов преобразователя 6 код-аналог.Работа цифроаналогового преобразователя происходит в режиме преобра...

Номер патента: 1197127

Опубликовано: 07.12.1985

Авторы: Азаров, Манякин, Новиков

МПК: H04L 25/40

Метки: кодовых, последовательностей, приема, рекуррентных

...по обратной связи (регистр 6 сдвига - блок ключей 13 -сумматор 5 по модулю два - переклю чающий блок 2 - регистр 6 сдвига),Регистр 6 сдвига продолжает работатьсамостоятельно. В конце рекуррентного цикла работы регистра 6 сдвига на выходе дешифратора 7 возникает сигнал, который, проходя через второй эЗементИ 11, возвращает в исходное состояние переключающий блок 2, сбрасывает первый счетчик 3, блокирует таймер 15, а также переводит в последующее состояние второй счетчик 16, с 35выхода которого подается сигнал наисполнительный блок (не показан)устройство оказывается готовым к приему следующей рекуррентной последовательности.40Второй счетчик 16, когда на входеустройства, вызывной сигнал отсутствует, находится в состоянии, определяемом...

Номер патента: 1197079

Опубликовано: 07.12.1985

Авторы: Азаров, Волков, Стахов, Стейскал

МПК: H03M 1/26

Метки: аналого-цифровой

...является нарушение соотношения(1), что приводит к появлению впроцессе кодирования запрещенных 40 кодовых комбинаций. Разрешенныминапример, для кода "золотой" 1 пропорции, являются кодовые комбинации, состоящие из триад разрядоввида 111 или 1 1 1. Невыполнениеуказанного условия в процессе 1-гокодирования является признаком того, что погрешность преобразованияпревысила заданную величину. В каждом.следующем кодировании число эталонных уровней, участвующих в преобразовании, увеличивается на единицу. СЗ = С 10 С 10 = С 8 (К - 1)(4) Пример преобразования входной аналоговой величины А = 10 в 6 разрядный код "золотой" 1 пропорции приведен в табл, 1,Погрешность линейности устройства зависит от смещения нуля усилителя 4 и блока 5 сравнения,...

Номер патента: 1197078

Опубликовано: 07.12.1985

Авторы: Азаров, Васильева, Моисеев, Стахов, Стейскал

МПК: H03M 1/26

Метки: аналого-цифровой

...причем сигнал У на его выходе 2, соединенном с первым входом блока 26 управления, подчиняется следующему соотношению1, если А зА0,. если А, с А,Выходы 5 первого счетчика 4 подключены ко .входам цифроаналогового преобразователя Эпервым входам блока 18 синтеза кодов, блока 19 цифровых схем сравнения, информационным входам,блока 21 регистров и вторым входам блока 26 управления, третий вход которого соединен с выходом 25 элемента ИЛИ. Управляющие входы 7-10 соответственно обнуления, записи, прямого и обратного счета первого счетчика 4 соединены с третьим, четвертым, пятым и шестым выходами блока 26 управления седьмые выходы которого соединены с управляющими входами23 блока 21 регистров, служащегодля хранения а переходных кодовых комбинаций...

Номер патента: 1193647

Опубликовано: 23.11.1985

Авторы: Азаров, Воронов, Евстратов, Кадулин

МПК: G05D 23/19

Метки: термостатирующее

...работате следующим образом.При оптимальном быстродействии на вход объекта с начального момента времени подается максимальное управ+ляющее. воздействие 11, до тех пор, пока одна из выходных координат У объекта достигает своего предельного значения У,. После этого вход 1 Доное воздействие уменьшается скачком и регулируется (релейно) так, чтобы выходная координата це превышала допустимого значения, т.е. скользила по области допустимых значений координат объекта. И так продолжается до определенного Фиксированного мо мента времени е 0, Т . Скорость подвода энергии к РП-объекту в этот промежуток времени. превышает скорость распространения тепла (выравнивания) по объекту, поэтому теплота в основном сконцентрирована на входе объекта. Этот...

Номер патента: 1188912

Опубликовано: 30.10.1985

Авторы: Азаров, Кремнев

МПК: H04Q 5/04

Метки: вызова, поиска, селективного

...обеспечивают подстройку фа. зы тактовых импульсов регистра дешифратора 4Поступая на вход бистабильного элемента 10, импульсы синхронизации переводят его в другое состояние, а так как формирование импульсов синхронизации происходит только в моменты смены полярности рабочих импульсов, то при наличии в анализируемом канале помех (шумовых илипосторонних) и отсутствии вызывныхсигналов импульсы синхронизации с выхода блока 3 синхронизации, не поступают и бистабильный элемент 10 находится, в одном и том же устойчивом состоянии, (исключение составляют только помехи, структура которыхконгруэнтна структуре вызывных сигналов, однако вероятность появления таких помех по сравнению с шумовым достаточно мала). Напряжение свыхода бистабильного...

Номер патента: 1188411

Опубликовано: 30.10.1985

Авторы: Азаров, Александрова, Драгилев, Ерофейчев, Кабанов, Филатов, Цейтлин

МПК: F16H 7/06

Метки: передача, цепная

...в условиях повышенных тем 5 ператур.Цель изобретения - увеличениесрока службы передачи при тепловомудлинении шага цепи.О На фиг, 1 изображена пепная передача, общий вид; на фиг. 2 и 3 образующая поверхности профилей зубьев ведущей или ведомой звездочек при углах впадин зубьев менее 180 ; на фиг. 4 - образующая поверхности профиля зубьев ведомой звездочки при угле впадины зубьев, равном 180Цепная передача содержит ведущую 1 и ведомую 2 звездочки, охватываемые транспортной цепью 3. Угол впадины ведущей звездочки 1 выбран в пределах 70-20 (фиг.2,3), а ведомой звездочки 2 " в пределах 120 130 Р(фиг.3 и 4.Цепная передача работает следующим образом. При передаче окружного усилия цепи 3 ведущей звездочкойшарниры распогагаются на боковой...

Номер патента: 1185660

Опубликовано: 15.10.1985

Авторы: Азаров, Новиков

МПК: H04Q 5/20

Метки: вызывное, самоблокирующееся

...адресу вызываемого радио абонента, с выхода шифратора 5 через блок 6 управления поступает в преобразователь 1 сигналов. Блок 6 управления в этом случае обеспечивает перевод преобразователя 1 сигналов в режим манипуляции и подключение к нему выхода шифратора 5. С выхода преобразователя 1 сигналов сигнал поступает в радиоканал.В устройстве применяется синхронный способ поддержания временных соотношений между передатчиком и приемником, При этом используется метод фазирования по рабочим импульсам, заключающийся в том, что блок 2 синхронизации выделяет из всего потока информации моменты смены полярности рабочих импульсов и формирует в указанные 25 30 35 40 45 моменты времени импульсы синхронизации. Эти импульсы кроме того, что обеспечивают...

Номер патента: 1180132

Опубликовано: 23.09.1985

Автор: Азаров

МПК: B21J 1/06, B21J 3/00

Метки: блока, инструментального, охлаждения, смазки

...к радиусу, т.е. по касательоной к воображаемой окружности с центром на оси матричного узла. Это необходимо для вихревого закручивания разбрызгиваемой среды. Левая часть 655 полости через обратный клапан 13 сообщается подводящим каналом 14 с источником подачи смазочной смеси. В,. диафрагме 5 против клапана 13 имеется отверстие.Кольцевая часть 7 полости такжечерез свои обратные клапаны 13 сообщается подводящими каналами 15 и 16соответственно с источниками подачиохлаждающей жидкости и с воздушноймагистралью. На всех трех подводящихканалах установлены управляемые краны 17, управление которыми осуществляется кулачковым распределительнымвалом, кинематически связанным сглавным коленвалом пресса,Предварительно смазанный пуансон1 входит в...

Номер патента: 1179533

Опубликовано: 15.09.1985

Авторы: Азаров, Моисеев, Стахов, Стейскал

МПК: H03M 1/26

Метки: аналого-цифровой

...разрядов,опкоторый при изготовлении устройствазаносится в постоянное запоминающееустройство 8, Если отношени.между весом разрядов используемого кодаявляется числом постоянным, то дляформирования в процессе уравновешивания на каждом последующем 1-мтакте кодовой комбинации Косуществляется сдвиг исходной кодовойкомбинации.К на один разряд вправо.донСовместное включение 1-го и группы некоторых младших разрядов приводит к тому, что действительный весФ2-го разряда увеличивается, Приэтом если разность йА = А Акв конце предыдущего такта уравновешивания близка к значению 2-го разряда, то в текущем такте блок срав"нения формирует логический сигнал,вызывающий выключение -го разряда,и дальнейшее уравновешивание ведется разрядами с номерами,...

Номер патента: 1178486

Опубликовано: 15.09.1985

Авторы: Азаров, Алексеев, Постоев, Шамарин

МПК: B02C 19/18

Метки: измельчения, неметаллических

...работает следуюцим образом.Через загрузочный бункер 3 материал непрерывно или периодически поступает минуя шибер 4, в камеру 1 охлаждения, заполненную жидкостью которая имеет температуру от плюс 3 С (при измельИз-за большой разницы в скоростях движения охлаждающего воздушного потока и охлаждаемого жидкостного потока в камере 10 смешения эжектора 5 происходит тонкое распыливание жидкости и йнтенсивный теплообмен между жидкостной и газовой Фазами. На выходе из эжектора 5 газожидкостный поток имеет приблизительно постоянные по сечению (одинаковые) скорости и температуру, например. около 10 м/с иоминус 5-50 С. Холодные капли жидкости, сохраняя направление движения, полученное в эжекторе 5, из камеры 10 смешения попадают в камеру...

Номер патента: 1166245

Опубликовано: 07.07.1985

Автор: Азаров

МПК: H02M 7/48

Метки: квазисинусоидальное, постоянного, трехфазное

...входом, а соответствуюгцие выходы блока буферных усилителей связаны с управляющими входами ключей вспомогательного инвертора. блок управления содержит ( в- 4) упомянутых элементов 4 ИЛИ иЧв него введены второй, триггер, по два ло-. гических элемента 2 ИЛИ и ЗИЛИ и - : - 20 входовый элемент ИЛИ, причем выход задающего генератора подключен также к входу второго триггера, прямой и инверсный выходы которого связаны через блок буферных усилителей с управляющими входами ключей основного инвертора, соответствующие каналы распределителя импульсов с входами логических элементов 2 ИЛИ, ЗИЛИ, --- ИЛИ, выход последнего подН ключен к второму входу элемента 2-2 ИИЛИ, выходы элементов 2 ИЛИ, ЗИЛИ 30 также через блок буферных усилителей сое- н...

Номер патента: 1165348

Опубликовано: 07.07.1985

Автор: Азаров

МПК: A23G 3/12

Метки: декорированными, извлечения, кондитерских, поверхностями, подачи, форм

...имеет статину 1, сукрепленным на ней копиром 2, цепнойтранспортер, состоящий из двух приводных 3 и 4 и двух натяжных 5 и 6 дзвездочек, соединенных цепями 7 и 8,на которых с постоянным шагом расположены пластины 9, шарнирно закреп-ленные на цепях. На пластине находятся направляющие О, по которымдвигаются толкатели 1, жестко закрепленные на пластине 12, в нижней частикоторой укреплены контактные ролики13, перемещающиеся по копиру, В верхней части пластины 12 укреплены фиксаторы 14, по которым перемещаютсяпружины 15, опирающиеся сверху наприжимы 16, жестко закрепленные напластине 9. Носителем жестких форм17 служит конвейер 8, расположенныйпо периферии цепного транспортера,40с закрепленными на двух параллельныхцепях 19 формами...

Номер патента: 1164824

Опубликовано: 30.06.1985

Авторы: Азаров, Мишкин, Спиридонов, Шабад, Ярных

МПК: H02J 3/24

Метки: беспроводной, электропередачей

...источник энергии с энергосистемами, объединенными между собой 10проводными линиями электропередачпутем изменения угла разворота бес- .проводной электропередачи 1 .Однако известный способ управления беспроводной электропередачейпри аварийном небалансе мощности всоседней с получающей энергию по беспроводной передаче энергосистеме непозволяет обеспечить устойчивостьэнергосистемы при ограниченной про-пускной способности проводной сети.Кроме того, скорость мобилизацииимеющихся в районе возникновенияаварии резервов мощности обычно достаточна вследствие ограничений понабору мощности агрегатами электро. станций, В связи с этим неизбежно,для предупреждения нарушения устойчивости отключение беэ предупреждения нагрузок в больших объемах,...

Номер патента: 1156227

Опубликовано: 15.05.1985

Автор: Азаров

МПК: H02M 7/539

Метки: квазисинусоидальное, постоянного, трехфазное

...показаны диаграммы импульсов на выходе следующих элемен тов системы управления преобразователем: 55 - задающего генератора 31;56-9-24-х канального кольцевого распределителя 32 импульсов; 80- логического элемента 34; 81 - элеменО та 49; 82 и 83 - прямого и инверсноговыходов триггера 33; 84 и 85 элементов 2 И элемента 51, 86 - элемента 51 (импульсы управления ключами 1 и 2 основного инвертора); 87 элемента 13 (импульсы управления ключами 3 и 4), 88 - элемента 35, 89 - элемента 50, 90 и 91 - прямого и инверсного выходов триггера 33;92 и 93 - элементов 2 И элемента 52;94 - элемента 52 (импульсы управления ключами 5 и 6 вспомогательного инвертора); 95 - элемента 54 (импуль. сы управления ключами 7 и 8),На фиг.4 показаны следующие диаг...

Номер патента: 1155879

Опубликовано: 15.05.1985

Авторы: Азаров, Али, Шустиков

МПК: G01L 1/26

Метки: зубофрезеровании, резания, силы, составляющих

...тенэорезисторы, На оп ранке монтируется втулка 10 с торцовыми выступами, которыми она входит в торцовый паз фрезы, обеспечивая тем самым надежную передачу кру тящего момента с оправки на Фрезу.На внутренней поверхности втулки .образовано четыре радиальных выступа 11, которыми она контактирует через шарики 12 с выступами 3 оправки 1. Мехду выступами оправки и втулки установлены плоские клинья-.13, перемещение которых к оси оправки осуществляется винтами 14, При смещении клина 13 к оси оправки выступ 11 втулки 10 деформируется, Благодаря наличию сквозных пазов 15 и 16 шарики зажимаются между плоскими поверх ностями выступов 11 и 3, обеспечивая .надежный контакт в стыке выступ 11 втулки - шарик 12 - выступ 3 оправки и создавая...

Номер патента: 930824

Опубликовано: 23.04.1985

Авторы: Азаров, Дедюх, Князьков, Мазель, Сараев

МПК: B23K 9/09

Метки: дугового, замыканиями, короткими, промежутка, сварки, электродуговой

...- то же, при автоматической сварке,Способ электродуговой сварки с принудительными короткими замыканиями дугового промежутка путем периодического снижения сварочного тока заключается в том, что формируют опорное напряжение и на интервале горения сравнивают дуговое напряжение с. опорным, по результату сравнения производят уменьшение сварочного тока до величины тока паузы, а его увеличение осуществляют с кратковременным запаздыванием относительноначала короткого замыкания.П р и м е р 1, Сварку производят электродами УОНИ/55 диаметром 4 мм на постоянном токе обратной полярности. Силу тока устанавливают 160 А. Среднее напряжение дуги 24 В.С увеличением капли расплавленного металла на торце электрода дуговой промежуток сокращается, что...

Номер патента: 1144174

Опубликовано: 07.03.1985

Авторы: Авдзейко, Азаров, Гавриленко, Шурыгин

МПК: H02M 3/335

Метки: постоянного, постоянное, преобразователем

...выходногонапряжения преобразователя; наФиг, 7 - таблица состояний преобразователя кода,Преобразователь (Фиг. 1) содержит модулятор 1, состоящий из треходноФазных мостовь 1 х нерегулируемыхинверторов 2.1-2.3, и один регулируемый инвертор 3. Инверторы 2 инагружены соответственно.натрансФорматоры 4.1-4.3 и 5, вторичные обмотки которых соединены последовательно и через выпрямитель6 и Фильтр 7 связаны с выходнымивыводами преобразователя.Устройство для управления преобразователем содержит задающийгенератор 8, имеющий два выхода:прямой 9 и инверсный 10 и выход 11кратной частоты, которые подипочень. к входам Фазосдвигающего блока 12. Кроме того, выходы 9 и 10задающего генератора 8 соединеныс соответствующими входами каждого из пяти...

Номер патента: 1143817

Опубликовано: 07.03.1985

Авторы: Азаров, Волков, Муравьев, Ратушный

МПК: E04B 1/38, E04B 1/60

Метки: асбестоцементных, крепежный, панелей, перегородок, стен, экструзионных, элемент

...ввиду наличия резьбовых соединений, а также возможность разгибания крюка в полости закладной детали, что снижа- З 0 ет надежность крепежного элемента. Цель изобретения - упрощение изготовления крепежного элемента, повышение его надежности и снижение трудоемкости монтажа. Поставленная цель достигается тем, что в крепежном элементе для асбестоцементных экструзионных панелей стен и перегородок, включающем 40 накладку, расположенную на наружных гранях стыкуемых панелей, и соединительный элемент, размещенный в зазоре между панелями и прикрепленный к закладной детали колонны, на кладка выполнена в виде ромба с отверстиями вдоль меньшей диагонали дпя пропуска концов соединительного элемента, при этом накладка меньшей диагональю ромба...

Номер патента: 1142790

Опубликовано: 28.02.1985

Авторы: Азаров, Коваленко, Шепотинник

МПК: G01N 29/04

Метки: дефектоскопу, сварных, ультразвуковому, швов

...на искателе,и регистратор, вход которого соединенс вторым электродом, снабжено двумязубчатыми рейками, взаимодействующимиЗ 5между собой через шестерню, при этомодна рейка кинематически связана сискателем, а вторая - с держателемпера самописца, основание выполненов виде круга, направляющая линейка ус,40тановлена с возможностью вращения попериметру круга вокруг его центра,а гребенч,:тый электрод выполнен с пе"ременным шагом.45На фиг. 1 изображена схема устроиства к ультразвуковому дефектоскопудля контроля сварных швов, вид сбоку,на фиг. 2 - то же, вид сверху; нафиг. 3 - электрическая часть устройства к ультразвуковому дефектоскопудля контроля сварных швов.Устройство к ультразвуковомудефектоскопу для контроля сварныхшвов содержит...

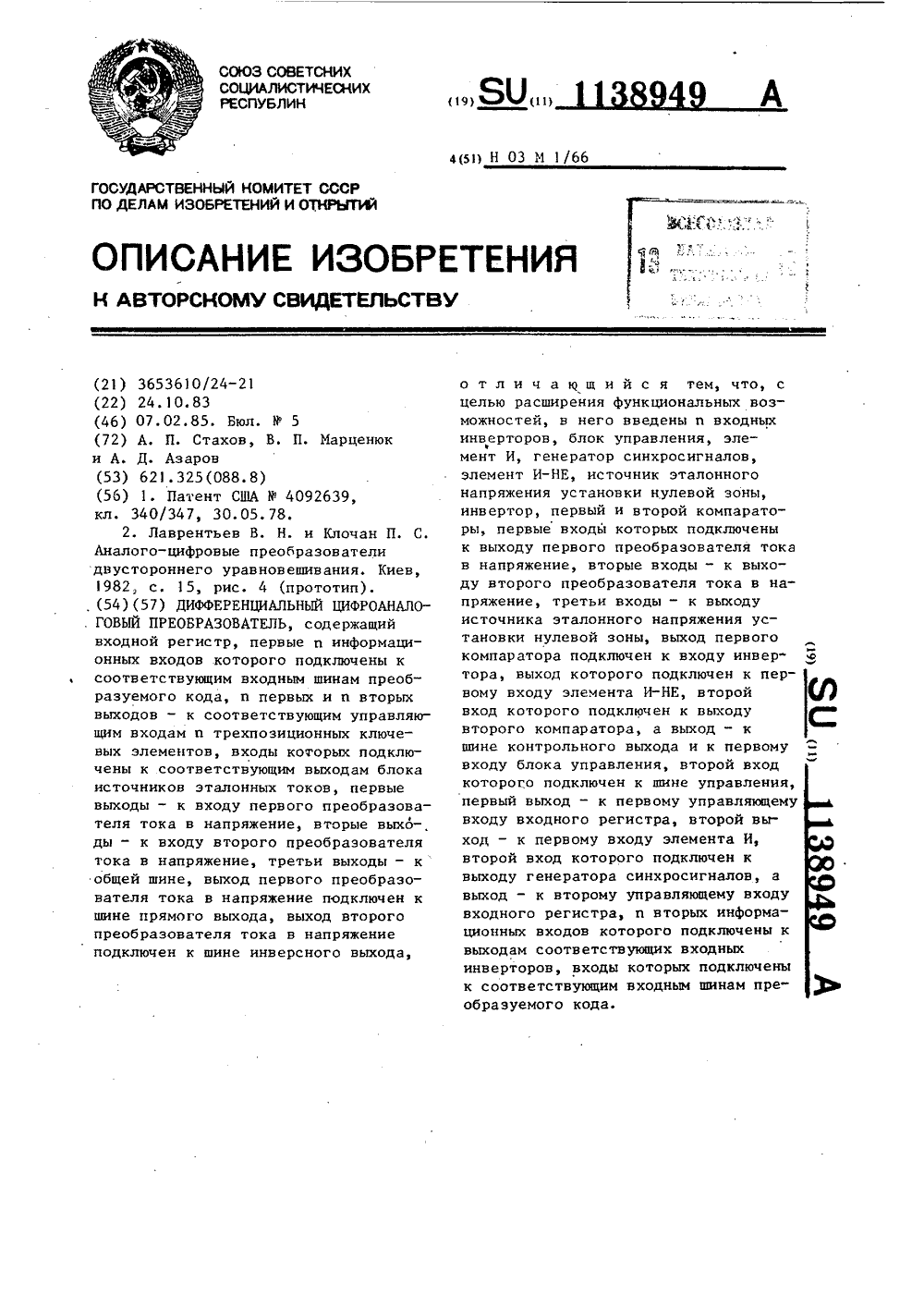

Номер патента: 1138949

Опубликовано: 07.02.1985

Авторы: Азаров, Марценюк, Стахов

МПК: H03M 1/66

Метки: дифференциальный, цифроаналоговый

...подключены к соответствующим входным шинам преобразуемого кода.1На чертеже представлена функциональная схема предлагаемого преобразователя.Она содержит входные шиныпреобразуемого кода, на которые поступает преобразуемый код, входные инверторы 2, инвертирующие входной код, входной регистр 3, шину 4 управления, блок 5 управления, элемент И 6, генератор 7 синхросигналов, трехпоэиционные ключевые элементы 8, блок 93 11389 источников эталонных токов по числу разрядов кода, первый и второй преобразователи 10 и 11 тока в напряжение, источник 12 эталонного напряжения установки нулевой зоны, первый компаратор 13, второй компаратор 14, инвертор 5, элемент И-НЕ 16, шину 17 прямого выхода, шину 18 контрольного выхода, шину 19 инверсного...
