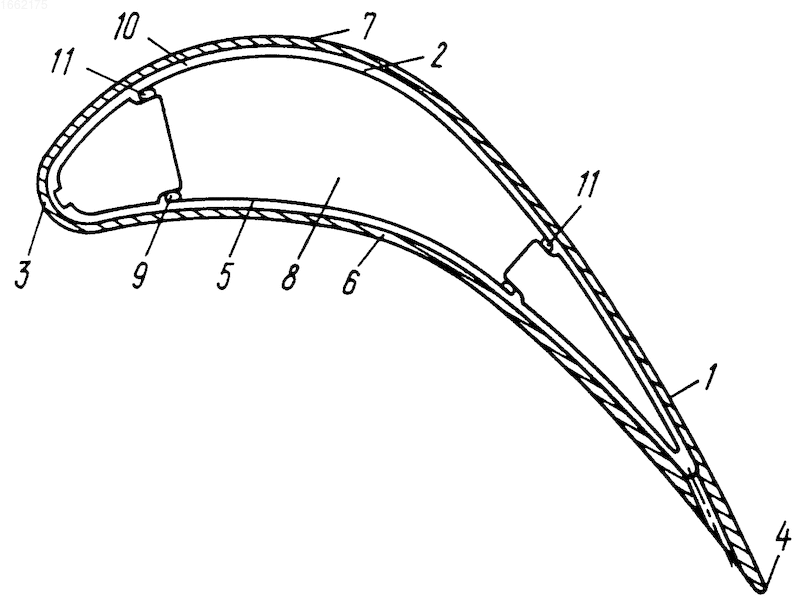

Охлаждаемая лопатка газовой турбины

Номер патента: 979944

Опубликовано: 07.12.1982

Авторы: Бойко, Харин, Шевченко

МПК: G01M 15/00

Метки: каналов, лопатки, охлаждающих, турбины

...контроль.Целью изобретения является упрощение контроля.Указанная цель достигается тем, что лопатку обжимают эластичной пластиной, продувку каналов ведут до установления на гра. нице лопатка-пластина стационарного теплового режима, а определение температурного поля лопатки осуществляют измерением температуры плаетииы в развернутом состоянии.На фиг. 1 изображен частичный попереч. ный разрез установки для реализации описываемого способа с закрепленной на ней лопаткой; на фиг. 2 - приспособление для измерения температуры пластины в развернутом состоянии, поперечный разрез.Установка содержит контролируемую лопатку 1 с охлаждающими каналами 2 - 4, эластичную пластину 5, прижимные термопары б, ложемент 7.Контролируемую лопатку 1...

Номер патента: 896960

Опубликовано: 20.02.1995

Авторы: Искаков, Трушин

МПК: F01D 5/18

Метки: лопатка, охлаждаемая, полая, турбины

ОХЛАЖДАЕМАЯ ПОЛАЯ ЛОПАТКА ТУРБИНЫ, содержащая установленный внутри нее дефлектор с отверстиями в зоне передней кромки лопатки, внутренняя поверхность которой выполнена в виде кругового цилиндра, отличающаяся тем, что, с целью повышения эффективности охлаждения передней кромки лопатки, примыкающая к ней часть поверхности дефлектора выполнена вогнутой в форме кругового цилиндра, концентричного внутренней поверхности передней кромки лопатки, отверстия выполнены в виде щелей, расположенных в шахматном порядке по высоте лопатки и образованных вогнутой частью поверхности дефлектора и ее частями, примыкающими к спинке и корыту лопатки, а на внутренней поверхности передней кромки лопатки размещены поперечные полки, установленные относительно...

Номер патента: 902541

Опубликовано: 09.02.1995

Авторы: Искаков, Исхаков, Капустин, Прохоров, Трушин

МПК: F01D 5/18

Метки: лопатка, охлаждаемая, турбины

1. ОХЛАЖДАЕМАЯ ЛОПАТКА ТУРБИНЫ, содержащая полое перо с отверстиями в выходной кромке и размещенную в полости пера профилированную пустотелую вставку с отверстиями и каналом для подвода охлаждающей среды, отличающийся тем, что, с целью повышения эффективности охлаждения, вставка со стороны входной кромки пера образует с внутренней поверхностью его спинки или корыта щель, а в полости пера над вставкой размещены дугообразные ребра, между которыми установлены турбулизаторы.2. Лопатка по п.1, отличающаяся тем, что щель имеет переменное сечение, уменьшающееся от корня к периферии пера.

Номер патента: 1058356

Опубликовано: 10.12.2005

Автор: Сапожников

МПК: F01D 5/18

Метки: лопатка, охлаждаемая, турбины

Охлаждаемая лопатка турбины, содержащая перо, спинка и корыто которого снабжены с внутренних сторон штифтами, размещенными в шахматном порядке, отличающаяся тем, что, с целью повышения эффективности охлаждения, штифты корыта расположены между штифтами спинки и частично контактируют с ними по торцовым поверхностям.

Номер патента: 1071031

Опубликовано: 20.10.1996

Авторы: Ануров, Иванов, Маркин, Михайлов, Нагога, Скворцов

МПК: F01D 5/18

Метки: лопатка, охлаждаемая, турбины

1. Охлаждаемая лопатка турбины, содержащая перо с отверстиями во входной кромке, спинке и корыте и полостью, расположенной в зоне входной кромки, в которой размещен полый дефлектор с отверстиями во входном участке, подключенный к источнику охлаждающей среды и образующий со спинкой и корытом радиальные каналы, отличающаяся тем, что, с целью повышения надежности и эффективности охлаждения, входной участок дефлектора примыкает к входной кромке пера, оси их отверстий расположены соосно и радиальные каналы у корня пера заглушены, а у периферии подключены к источнику охлаждающей среды.2. Лопатка по п.1, отличающаяся тем, что полость дефлектора и радиальные каналы имеют переменную площадь поперечного сечения, соответственно уменьшающуюся и...
