Артюх

Номер патента: 1604294

Опубликовано: 07.11.1990

Авторы: Артюх, Борзило, Вайсман, Швейцаров, Шеремет, Шор

МПК: A01K 7/06

Метки: поилка

...патрубком 7, сообщенным с чашей 5. Поил ,ка снабжена коромыслом 8, на противоположных концах которого закреплены чаша 5 и противовес 6. В виде исполнения (фиг.З) поилка представляет собой шарнирно закрепленный оо сок 9, соединенный с нротивовесом б,Поилка работает следующим образом.В исходном положении чаша 5 (сосок 9 на фиг.З) занимает верхнее положение под углом к горизонтальной 30 плоскости. Для начала работы необходимо заполнить противовес 6 водой до установленного уровня. При этом вода по трубопроводу 3 поступает через шланг 4 в противовес 6, заполняет его и поступает в чащу 5, поднимаясь в ней до уровня в резервуаре 1, но не доходя до открытого конца патрубка 7 чаши (фиг,2), либо до открытого конца соска (фиг.З).40г7 При подхбде...

Номер патента: 1584881

Опубликовано: 15.08.1990

Авторы: Артюх, Ересько, Руд, Рудик, Тимощук, Царенко

МПК: A23J 1/20

Метки: белка, молочного, структурированного

...казеина в комплексы не происходит.За период до 4 мин процесс агрегации в комплексы и разделение на сывороточную и белковую фракцию происходит полностью. Увеличение продолжительности процесса свыше 4 мин нецелесооб разно, так как желаемый эффект получения белковых волокон достигается в течение 1 - 4 мин.Пример 1. 500 кг непастеризованного обезжиренного молока с кислотностью 18 Т подогревают до 40 С, вносят 0,02 кг 50 молокосвертывающего фермента и 10 кг 10 Я;-ной молочной кислоты до достижения кислотности 38 Т. и. выдерживают в течение 4 мин при постоянном помешивании для свертывания. Затем смесь сыворотки и белковых агрегатов нагревают до 89 С и выдерживают при этой температуре в течение 40 с. После термической обработки из смеси...

Номер патента: 1574257

Опубликовано: 30.06.1990

Авторы: Артюх, Гершуни, Емелькина, Колтунов, Мозалевский, Тупицын

МПК: B01D 17/04, B01F 5/04

Метки: нефти, обессоливания, смесительное, установки

...диффузор 7 ивыходной патрубок 8, Входной патрубок 1 20соединен с дополнительной проставкой 6байпасной линией 9 с регулирующим органом 10,Проставка 3 представляет собой первую ступень смешивания, а дополнительная 25проставка 6 - вторую ступень смешивания.Смесительное устройство установкиобессоливания нефти работает следующимобразом.Поток нефти в патрубке 1 разделяется 30на два потока, один из которых поступает напервую ступень проставки 3 в зону диспергирования смесительнОго устройства, а второй через байпасную линию 9 поступает навторую ступень (проставку 6) в зону смешения. Одновременно в зону диспергирования тангенциально вводится через патрубок3 поток воды.Скорости потокэв воды и нефти различны по направлению и абсолютной...

Номер патента: 1567994

Опубликовано: 30.05.1990

Авторы: Артюх, Кавальчук, Стакроцкий, Чабан

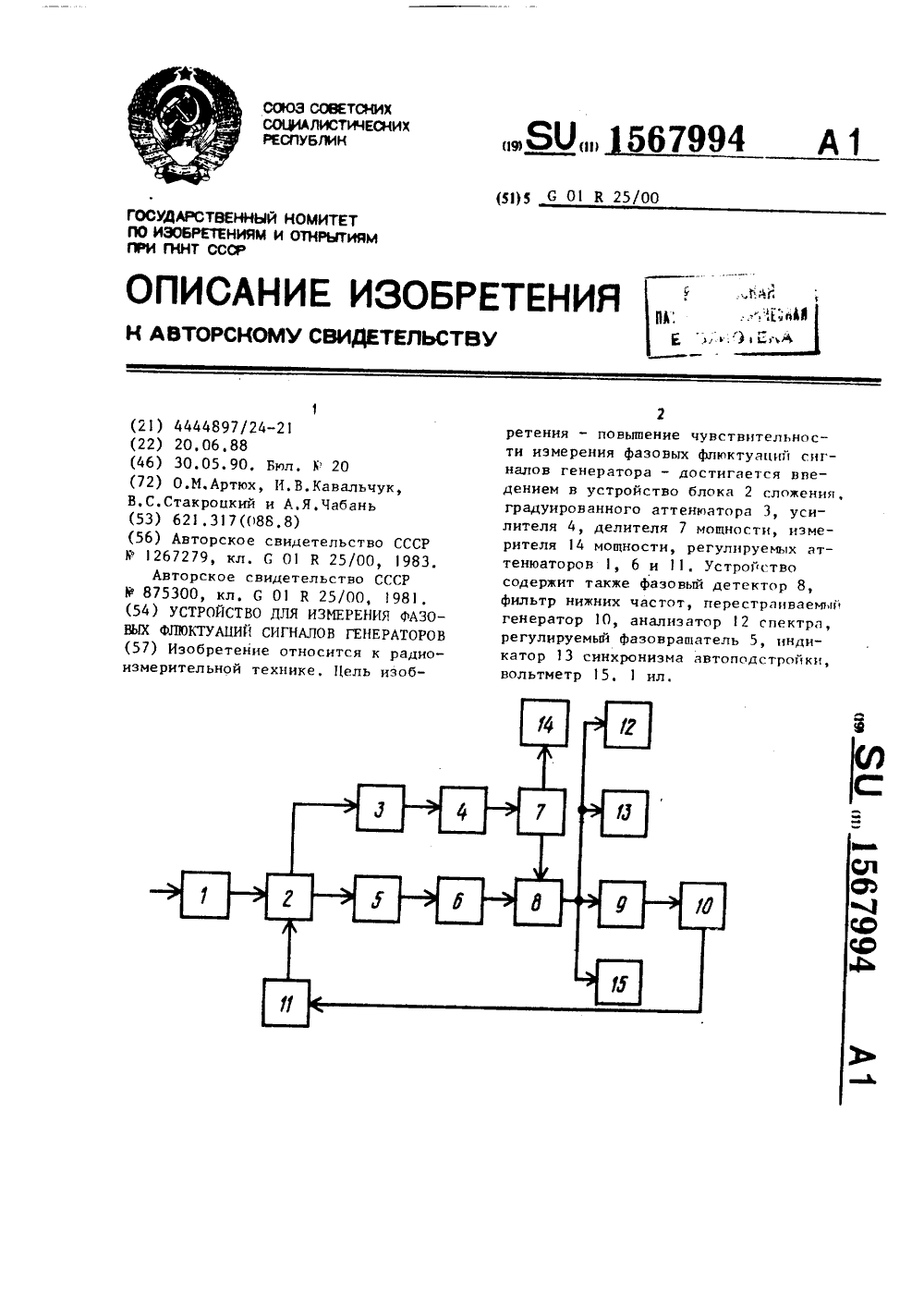

МПК: G01R 25/00

Метки: генераторов, сигналов, фазовых, флюктуаций

...тех пор,пока показание Б вольтметра 15 неустановится равным 0,5 показания Бпри этом запоминают показание 11 ипоказание Р измерителя 14 мощности,Отсчитывают и запоминают ослаблениейХ градуированного аттенюатора 3,пользчясь его шкалой, Фаэовращателем 5 устанавливают показание индикатора 14 напряжения равным нулю. Выключают генератор исгпедуемого сигнала и включают псрептраинаемый генератор 1 О, Аттеннатоп и 11 устанавливаютПвх1 1 вкБ= вздп 11 р+2 Г 215з 1 п(И, 1+ а), (1)где Б - сигнал на первом входе бловкка 2 сложения;П - сигнал на втором входе блошкахка 2 сложения,При сдвиге фаз д Ч, равном п Ф,где п=1,3,5,7 происходит подавление несущей сигнала 11 (1) на выходе1 блока 2 на 20-30 дБ. Глубина подавления несущей регулируется аттенюатором...

Номер патента: 1547020

Опубликовано: 28.02.1990

Авторы: Артюх, Дудин, Мелешкин, Терехов

МПК: G09B 23/18

Метки: автоматизированный, лабораторный, сборки, стенд, цепей, электрических

...и перемычки, которые входят лишьв эту электрическую цепь.В первом режиме, когда изначальносоединения на наборном поле 5 отсутствуют при установке ОМП 7 в положение 1 и включении источника 6 контрольного сигнала, напряжение последнего через коммутатор 4 попадает напервый и третий дополнительные, входыдатчика 3 ошибок и возбужденными 40оказываются первый и третий индикаторы.Второй режим служит для закрепления у студентов приобретенных навыков поузловой сборки цепей. В этомрежиме студент начинает сборку электрической цепи с первого узла приотключенном источнике 6 контрольногосигнала, а по окончании этой процедуры устанавливают ОМП 7 в положение 1, и затем включает источник 6контрольного сигнала. Отсутствиевозбужденных индикаторов в...

Номер патента: 1544507

Опубликовано: 23.02.1990

Авторы: Артюх, Архипов, Величко, Матусевич, Париев

МПК: B07B 1/00

Метки: кормов, сыпучих

...и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г,Ужгород, ул, Гагарина, 101 Изобретение относится к устройствам для очистки сыпучих кормов, используемых в сельскохозяйственном производстве..Цель изобретения - повышение произв одит ель нос ти работы э а сч ет эффективного использования площади сита.На чертеже изображено устройство для очистки сыпучих кормов, общий вид.Устройство для очистки сыпучих кормов состоит иэ корпуса 1, сита 2, ротора 3, расположенного над ситом 2, на котором установлены лопатки 4 со щетками 5, загрузочной воронки 6 и приспосоСления 7 для разгрузки ино родных включений, Под ситом 2 уста-, новлено разгрузочное приспособление 20 8. В воронке 6 с...

Номер патента: 1507271

Опубликовано: 15.09.1989

Авторы: Артюх, Ивко, Карпенко, Лысенко, Нарушин, Стеценко

МПК: A01K 5/02

Метки: кормораздатчик

...207 с шестернями 8, установленньоя неподвижно на валу 9 кормораздатчика.Кормораздатчик установлен передвижными колесами 10 в уголки 11, являющиеся составной частью конструкцииклеточной батареи 12, имеющей направляющие патрубки 13 к линии корпушек14,На торцовых частях барабана 4 имеются штифтообраэные, выступы 15, которце связаны с лопастями 5, проходятчерез криволинейные прорези 16 поворотных шайб 17 и вставлены в радиальные прорези неподвижных шайб 18, Иайбы 17 закреплены на валу 19.Кормораздатчик работает следующимобразом.При вращении вала 19 вращаются ишайбы 17. Под воздействием нижней иливерхней кромки криволинейных прорезей 40(в зависимости от направления вращения) штифтообраэные выступы 15 вместе с лопастями 5 перемещаются...

Номер патента: 1494203

Опубликовано: 15.07.1989

Авторы: Артюх, Батурин, Бондарь, Романов

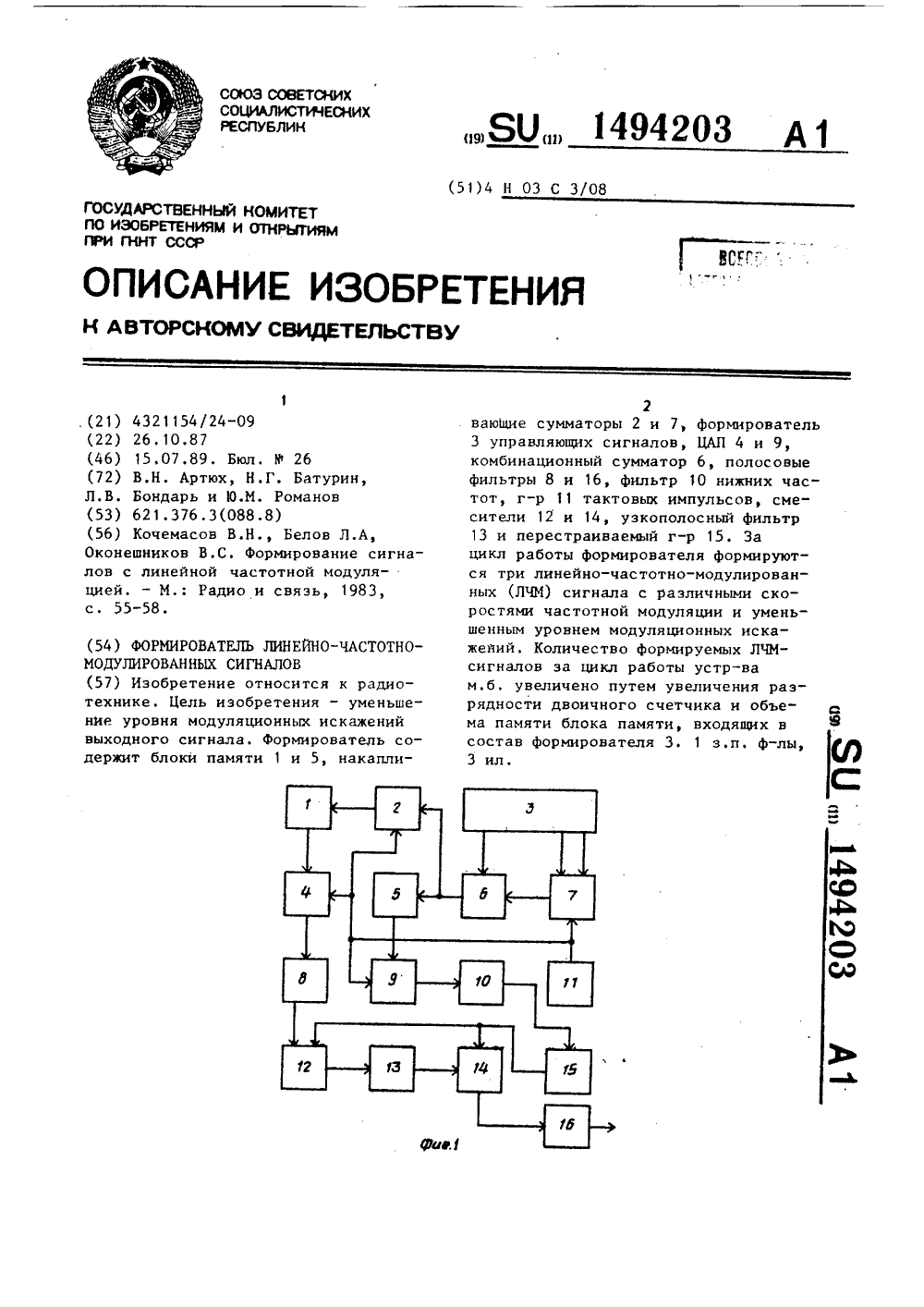

МПК: H03C 3/08

Метки: линейно-частотно-модулированных, сигналов, формирователь

...образом.В исходном состоянии и в процессе работы комбинационный сумматор 610 находится в режиме сложения кодов, Процесс формирования первого ЛЧМ-сигнала начинается в момент поступления на вход накапливающего суммато-. ра 7 кода скорости частотной модуляции К Под действием тактовых имГ 1пульсов с генератора 11 тактовых импульсов в накапливающем сумматоре 7 осуществляется суммирование кодов К. На выходе накапливающего 2(1сумматора 7 формируется последовательность кодов К я (г), описываемая соотношением: где К К - коды начальной частотыи скорости М;К - число Формируемьж отсчетов,, ьИ=2 - емкость накапливающихсумматоров разрядностью и. Т=1/Е,п - период формируемогоотсчета.Второе слагаемое в правой частивыражения реализуется путем...

Номер патента: 1470265

Опубликовано: 07.04.1989

Авторы: Артюх, Дробышев, Нарушин, Париев

МПК: A01K 5/00

Метки: кормораздатчик

...конструкции.На фиг. 1 изображен кормораздатчик при расположении диска в крайнем к шнеку положении, общий вид; на фиг. 2 - то же, при расположении диска в крайнем от шнека положении, общий вид.Кормораздатчик содержит загрузочный бункер 1 и примыкающий к нему цилиндрический корпус 2, имеющий выгрузное отверстие 3. Внутри корпуса 2 размещен на валу 4 шнек 5 с диском 6. Диск 6 установлен с возможностью продольного перемещения внутри корпуса 2 на валу 4. Средство возврата диска 6 в исходное положение выполнено в виде пружины 7, которая размещена в зоне выгрузного отверстия 3 и связана с диском 6. Приспособление для выдачи корма выполнено в виде поворотной заслонки 8 и защелки 9, причем последняя установлена с возможностью взаимодействия...

Номер патента: 1456205

Опубликовано: 07.02.1989

Авторы: Артюх, Величко, Париев

МПК: B01F 5/00

Метки: смеситель

...равны Изобретение относится к смесительным устройствам и может быть использовано в сепьскохозяйственном производстве, в частности в кормоприготов.лении, для приготовления жидких кормовых добавок, а также в других от"раслях народного хозяйства для смепивания жидких компонентов.Цель изобретения - интенсификацияпроцесса перемешивания.На фиг.1 изображен смеситель, общий вид; на фиг.2 - разрез А-А нафиг.1,Смеситель содержит корпус 1 с.входными 2 и 3 и выходным 4 патрубками. В корпусе установлены втулки5, между которыми размещены перегородки 6 с отверстиями 7, выполненными в виде спиралей, направления закрутки в двух соседних перегородкахпротивоположны, Последующие по ходудвижения потока перегородки имеютотверстия меньшего...

Номер патента: 1427483

Опубликовано: 30.09.1988

Авторы: Артюх, Барский, Дубовский, Линник, Мотыль, Сергеев, Сигалов

МПК: H02J 7/10

Метки: аккумуляторной, батареи, заряда, средства, транспортного

...этого входа понижается, напряжение на выходе усилителя 17 повышается, запирая управляемый токозадающий блок 9, а следовательно, и тиристоры 1, зарядка аккумулятора прекращается. Это состояние сохраняется до тех пор, пока ЭДС аккумулятора не уменьшится до заданной величины, определяющей гистерезис переключения триггера Шмидта блока 20; На выходе блока 20 вновь устанавливается максимальное напряжение и зарядка возобновляется с заданным потенциометром 16 уровнем тока. Таким образом, уст-, ройство автоматически переходит в режим подзарядки для компенсации само- разряда аккумулятора. При неправильном подключении аккумулятора к зарядному устройству напряжение аккумулятора суммируется с напряжением стабилизированного ис. точника 8...

Номер патента: 1426988

Опубликовано: 30.09.1988

Авторы: Артюх, Беспалый, Стукачев, Шаповалов

МПК: C04B 26/26, C08L 95/00

Метки: вяжущее, дорожного, строительства

...ч. Деготь бурых углей представляет собой жидкость темного цвета с резким запахом древесного дегтя, плот- ,20 ностью 0,93-0,96 г/см . Условная вязкость при 30 С и сточном отверстии 5 мм составляет 10-13 с. Содержит до 5% водорастворимых соединений. Температура вспьппки 160-180 С. 25Отходы жидких каучуков Ярославского завода синтетического каучука образуются при производстве бутадиеннитрильних (СКН) и низкомолекулярных (СК-Н) каучуков. 30Состав отходов жидких каучуков следующий, мас,%ф Бутадиен-нитрильныйкаучук (СКН) 32,0-46,0Низкомолекулярныйкаучук (СК-Н) 12,0-15,0Вода ОстальноеХлорное железо является отходом бромного производства Красноперекопского химзавода с содержанием основного вещества 68%,Для получения вяжущего используют хлорное...

Номер патента: 1419642

Опубликовано: 30.08.1988

Авторы: Артюх, Нарушин, Хилько

МПК: A01K 39/02, A01K 7/00

Метки: автопоилка

...трубопроводом 1 вертикальный корпус 2 с размещенным в нем основным клапаном 3, закрепленным на подпружиненном штоке 4, на нижнем конце которого установлена подвижная чаша 5. Автопоилка снабжена дополнительной неподвижной чашей 6, выполненной в форме кольцевого лотка, установленного соосно подвижной чаше 5 и снаружи ее. Корпус 2 имеет установленный в его нижней части отводящий патрубок 7, сообщенный с неподвижной чашей 6. Внутренние края неподвижной чаши 6 имеют диаметр, меньший диаметра наружных краев подвижной чаши 5, причем первые расположены ниже вторых. Автопоилка имеет также дополнительный клапан 8, установленный на штоке 4 под основным клапаном 3 с возможностью взаимодействия с нижним имеющим седло 9 торцом корпуса 2. Объем...

Номер патента: 1397012

Опубликовано: 23.05.1988

Авторы: Артюх, Величко, Матусевич

МПК: A01K 39/00, A01K 5/00

Метки: кормушка

...7, расположенные по его длине, которая больше высоты втулки 6. Последняя имеет Фиксаторы 8, закрепленные на ней с возможностью взаимодействия с кожу хом 3, который имеет прорези 9 для Фиксаторов 8.Кормушка работает следующим образом.Сыпучий корм перемещается по кор- ЗО мопроводу 1 транспортирующим органом 2 и высыпается по патрубку 5 в лоток 4, Патрубокустанавливается На вы" соте 1 Рсм от дна лотка 4, При достижении уровня корма нижнего обре за патрубка 5 корм начинает накалливаться в нем до нижнего отверстия 7, по достижении которого он начина." ет высыпаться через него на боковую поверхность конуса ранее высыпавщегося корма. конус корма начинает расти и, Лостигнтв нижнего обреза втулкипрекращает подачу корма в лоток 4....

Номер патента: 1386499

Опубликовано: 07.04.1988

Авторы: Артюх, Зельвянский, Косарев

МПК: B60M 3/00, H02H 3/16

Метки: дороги, железной, защиты, обрыва, питания, подключенных, подстанции, проводов, сети, тяговой, шинам, электрифицированной

...12 контроля и сигнализации, а датчик 10 контроля состояния проводов состоит из улавливателя 13 Р-образной формы, жестко закрепленного на кронштейне 14, вращающемся на оси 15 с ограничителем 16.Устройство работает следующим образом.При обрыве усиливающего провода 3 провод одним концом падает на землю. Происходит короткое замыкание на землю. Из-за большого активного сопротивления растеканию провод - земля ток короткого замыкания будет иметь величину, соизмеримую с токами электровозов в нормальном режиме, а угол сдвига фаз между током и напряжением изменяется в небольших пределах - от 5 до 30, Подстанционные защиты на сигнал с такими параметрами не будут реагировать. Поэтому отключения питания фидерной зоны в первый момент замыкания на...

Номер патента: 1379904

Опубликовано: 07.03.1988

Авторы: Артюх, Веселов, Гинзбург, Орехов

МПК: H02M 1/14

Метки: сглаживающий, фильтр

...динамическое сопротивление. Именно ве личина этого сопротивления определяет эффективность фильтра, При подаче запирающего потенциала на управляющий электрод увеличивается потенциал коллектора. Чтобы скомпенсировать влия О ние потенциала коллектора на катодный ток, запирающий потенциал подается также на экранирующий электрод, Таким образом, компенсация повьппающегося потенциала коллектора отрицательным потенциалом экранирующего электрода означает "чистое" управление титрона при сохранении высокого значения динамического сопротивления, которое в рабочей области характерно ,тик составляет сотни кОм, а коллекторные характеристики поэтому почти горизонтальны.В области средних частот вследствие неполной фильтрации интегрирующей цепочкой...

Номер патента: 1354261

Опубликовано: 23.11.1987

Авторы: Артюх, Соболевский, Яцик

МПК: H01F 5/02

Метки: двухсекционная, катушка

...пропускания обмоточного провода через щель и воэможности укладки его на дно кармана. Минимальное значение ширины отверстия - диаметр обмоточного провода. Минимальное значение ширины кармана равно двум диа метрам обмоточного провода и, соответственно, минимальное значение величины углубления паза в щеке равно диаметру обмоточного провода. При конкретном выполнении каркаса катушки величина углубления и ширина щели незначительно превышают диаметр обмоточного провода.На каждой секции каркаса находится обмотка ч. Начальные концы 5 обмоток 4 секций соединены спаяны,1 между собой. Катушку изготавливают следующим образом.В каждой из секций начальный конец обмотки пропускают в щель щеки каркаса на. уровне первого слоя обмотки, Затем...

Номер патента: 1350086

Опубликовано: 07.11.1987

Авторы: Артюх, Величко, Матусевич

МПК: B65G 33/16, B65G 33/24

Метки: конвейер, спирально-винтовой

...предприятие, г. Ужгород, ул. Проектная, 4Изобретение относится к подъемно-транспортному машиностроению, а именно к винтовым конвейерам с транспортирующим органом в виде гибкой спирали, и может быть использовано в сельскохозяйственном, комбикормовом производстве, а также в других отраслях народного хозяйства.Цель изобретения - повышение эксплуатационной надежности путем устранения сводообразования материала в загрузочном бункере.На чертеже схематично изображен спирально-винтовой конвейер.Спирально-винтовой конвейер содержит трубу 1 с расположенной в ней спиралью 2, загрузочный бункер 3 и разгрузочный патрубок 4. На витках спирали 2 размещен сводообрушаюший элемент, выполненный в виде шара 5. Для этого, чтобы шар 5 находился в равновесном...

Номер патента: 1348885

Опубликовано: 30.10.1987

Авторы: Артюх, Беспалько

МПК: G08C 25/02

Метки: информации, передачи, приема

...22и поступает на первый управляющийвход передатчика 1, В передатчике1 на К-вход триггера 8 коммутируетсявыход компаратора 10 и передача заканчивается через Х+2 такта, т.е. сзаведомым искажением длины слова данных. Эта ошибка выявляется приемником 4 (фиг. 1) и запись ошибочнойинформации в регистр 30 (фиг. 4) цепроизводится,Как в случае ошибок по четностиили по длине слов, так и в случае несовпадения передаваемого и пзраллельно принятого слов данных, повторпередачи продолжается до момента приема приемником 4 (фиг. 1) неискаженной информации, которая записываетсяв регистр 30.Модулятор 14 по длительности(фиг. 5) работает следующим образом.При передаче слова данных на тактовый вход поступают сигналы с генератора 9 (фиг. 2), запускающие...

Номер патента: 1337038

Опубликовано: 15.09.1987

Авторы: Артюх, Калашник, Лейко, Рогов, Тимощук, Ясевич

МПК: A23L 1/317

Метки: дообвалки, использованию, кости, массы, мясной, мясных, подготовки, полученной, продуктов, производстве, путем

...на 1 кг массы).з 13Характеристика мясной массы, как в примере 1.П р и м е р 12. Осуществляется, как пример 1, за исключением того, что добавляют 25 л 187-ного водного раствора лимонной кислоты (48 г кислоты на 1 кг массы)Характеристика мясной массы, как в примере 2.П р и м е р 13. Осуществляется, как пример 1, за исключением того, что добавляют 25 л 243-ного водного раствора лимонной кислоты (65 г кислоты на 1 кг массы), а выдержку ведут при 10 С.Характеристика мясной массы, как в примере 3.П р и м е р 14. Осуществляется, как пример 1, за исключением того, что добавляют 25 л 307.-ного водного раствора лимонной кислоты (85 г кислоты на 1 кг массы).Характеристика мясной массы, как в примере 4.П р и м е р 15, Осуществляется, как...

Номер патента: 1293692

Опубликовано: 28.02.1987

Авторы: Артюх, Ведин

МПК: G04F 10/04

Метки: временных, интервалов

...ток источни,ка 7 тока - отрицательный и превышающий по абсолютной величине токисточника 8).В исходном состоянии с выходагенератора 2 импульсов (фиг. 1) навход 13 формирователя 1 импульсов .поступает импульсная последовательность а, сигналы Й и е фиг. 6),на выходах 23 и 19 формирователя 11 лнимпульсов состояния логического 0При этом ключ 3 замкнут, переключатель 6 тока коммутирует ток источника 7 тока на общий провод. Ток ис 293692 о точника В тока поступает через резистор 4 и открытый ключ 3 на общий провод, на выводах накопительного конденсатора 5 устанавливается начальное напряжение Б = 1 К.о 1Сигнал Г на выходе компаратора 9 соответствует логическому 0.По положительному фронту входного сигнала (Ь), поступающего на 10 вход 13...

Номер патента: 698374

Опубликовано: 30.08.1986

Авторы: Артюх, Лянник, Погребняк, Родькин, Состин, Стусенко

МПК: G01B 11/00

Метки: датчик, импульсный, перемещений, фотоэлектрический

...содержит осветительный узел, формирующий параллельный пучок света и состоящий из источника 1 све та и Фокусирующих линз 2, прерыватель 3 светового потока с прозрачными 4 и непрозрачными 5 участками,74 2щелевую диафрагму б, линзу 7 развертки светового луча, набор фотоприемников 8,например фотодиодов,и блок 9обработки информации, Размеры прозрачных 4 инепрозрачных 5 участков прерывателя Звыполнены одинаковыми в направлении вращения прерывателя. Размер щелевой диафрагмы 6 по направлению вращения прерывателя 3 равенразмеру прозрачных 4 и непрозрачных5 участков. Протяженные фотоприемники светочувствительной поверхностьюрасположены по дуге с радиусом К относительно фокуса Р линзы 7. Уголразвертки ос зависит от оптическойсилы линзы...

Номер патента: 1238020

Опубликовано: 15.06.1986

Авторы: Артюх, Беспалько

МПК: G04F 10/10, H03K 5/135

Метки: время-цифрового, градуировки, интерполятора, преобразователя

...кода Н 1 (фиг.Зг), Результат измерения запоминается вычислителем 3. Если источник 1 включен в режиме генерации постоянного периода, .то он сформирует второй тестовый сигнал в момент времени, сдвинутый относительно предшествующего. Если источик 1 и тактовый генератор интерполятора независимы, то величина сдвигасоставит пТ + Ь-, где и = 1, сдиапазон интерполяции, равный периодутактовых сигналов, Ь - постояннаявеличина, неравная нулю и не превы:шающая Т /2 (на фиг. 1 ЬТ =/3). Величина ь определится некратностьюпериода тактовых импульсов и периода 10 источника 1. Если источник 1 высокостабилен, то величина Ь будет постоянна. После формирования второго тестового сигнала проводят второе измерение и его результат Н также запо 15 минают,....

Номер патента: 1236574

Опубликовано: 07.06.1986

Авторы: Артюх, Барский, Забакрицкий, Кукуй, Линник

МПК: H02J 7/10

Метки: аккумуляторной, батареи, зарядки

...а через соединенные последовательно резисторы 18 и 19 с его эмиттером и положительным выводом источника стабилизированного напряжения. База транзистора порогового устройства 16 измерения ЭДС аккумулятора через стабилитронно-диодную цепь соединена с резисторным делителем напряжения аккумулятора, а его эмиттер - с положительным выходным выводом устройства.На фиг. 2 представлены входные переменные напряжения Иф и ЭДС аккумуля. торной батареи ЕА (диаграмма а); импульсы на выходе нуль-органа (диаграмма б); напряжение на конденсаторе релаксационного генератора (диаграмма в); управляюгцие импульсы тиристоров (диаграмма г) и ток заряда (диаграмма д).Устройство работает следующим образом.При подаче двухфазного напряжения на вход устройства на...

Номер патента: 1209423

Опубликовано: 07.02.1986

Авторы: Артюх, Воробьев, Лымарь, Почтарь

МПК: B24C 7/00

Метки: аппарат, дистанционным, дробеструйный, управлением

...в которой установлен эжектор 12, выполнена с большей площадью поперечного сечения, а другая, выполненная с меньшей площадью поперечного се 40 чения, установлена в клапане 14 с возможностью контакта с патрубком 17, соединяющим,пневмомагистраль 18 подачи сжатого воздуха с емкостью 1для дроби, С пневмомагистралью 18 соединена посредством трубопровода 19 полость 20, На входе пневмомагистрали установлен отсечной клапан 21.Дробеструйный аппарат с дистан 5 бционным управлением работает следующим образом.Аппарат подсоединяется к источнику сжатого газа. Перед пускомотсечные клапаны 11 и 21 закрыты.с Открытием клапана 21 осуществляется напуск воздуха в полости запорного клапана 14, разделенные диафрагменным запорным узлом. В виду того, что площадь...

Номер патента: 1196987

Опубликовано: 07.12.1985

Авторы: Артюх, Власов, Косарев

МПК: H02H 3/16

Метки: замыканий, защиты, землю, переменного, сети

...сетях (например, при пусках электроподвижного состава, при отрыве токоприемников от контактной сети),20 25 36 35 40 45 50 55 Постоянная времени при коротком замыкании составляет=0,1-0,2 с, а при пусках электроподвижного состава, отрыве токоприемника, проходе воздушного промежутка С = 1-2 с,Устройство работает следующим образом.Сигнал с датчика 1 тока посту; пает через выпрямитель 2 на формирователь 3, который. с помощью интегрирующей цепи выделяет огибающую периодического сигнала переходного процесса, а усредняющая цепь, имеющая постоянную времени, соизмеримую с постоянной времени переходного процесса режима короткого замыкания, отсе. кает постоянную составляющую. На выходе формирователя 3 Формируется сигнал, показанный на диаграмме...

Номер патента: 1170586

Опубликовано: 30.07.1985

Авторы: Артюх, Бургомистров, Лапин, Ядерный

МПК: H03G 3/20

Метки: автоматической, выходной, максимум, мощности, настройки, сверхвысокочастотного, усилителя

...устройстваавтоматической настройки сверхвысокочастотного усилителя на максимумВыхОднОЙ мощностиУстройство автоматической настрой.-15ки сверхвысокочастотного усилителяца максимум выходной мощности содержит управляемый аттенюатор 1, сверхвысокочастотный усилитель 2, направленный ответвитель 3, измеритель 4 мощности,аналого-цифровойпреобразователь 5, блок 6 управленияи синхронизации, счетчик 7, блок 8определения максимального кода,блок 9 формирования оптимального 25кода управления управляемым. аттенюатором, Блок 8 определения максимального кода содержит блок 10 срав.неция кодов и первый элемент 11 памяти. Блок 9 формирования оптималь- зОного кода управления управляемыматтенюатором содержит сумматор 12,второй элемент 13 памяти и...

Номер патента: 1165339

Опубликовано: 07.07.1985

Авторы: Артюх, Бабанов, Гончаров, Осадчая, Пермяков

МПК: A22B 5/18

Метки: варки, дезодорации, желудков, животных, убойных

...подпорного шнека в средней части выполнен перфорированным.Перфорированйые трубки по контуру внутренней поверхности емкости обеспечивают одновременную, непрерывную и равномерную подачу пара и дезодорирующего раствора в виде взвешенных частиц по всему объему емкости. При этом смесь пара и дезодорирующей жидкости под давлением проникает в толщу постоянно перемешиваемой мешалкой измельченной массы желудков убойных животных, что способствует постоянному непосредственному контакту дезодоранта с сырьем. Выделившиеся и неинактивированные дезодорантом дурнопахнущие вещества постоянно удаляются вместе с Ним из сырья в слив через отверстия нижней: частивходного участка корпуса подпорного шнека, а летучая их фракция уносится с паром. Подпорный шнек...

Номер патента: 1161826

Опубликовано: 15.06.1985

Авторы: Артюх, Галюк, Постников, Седов

МПК: G01F 1/66

Метки: расходомер, тепловой

...40соединен также с синхронизирующимвходом триггера, выход которого подсоединен к триггерному входу компаратора, входу разрядного ключа, выходкоторого соединен с вторым входомкомпаратора, и входу схемы задерж ф ки и сброса, выход которой соединенс входом схемы управления и с установочным входом триггера.На фиг. 1 изображена плата с нагревательными элементами и термоприемниками и ее размещение в трубопроводе; на фиг.2 - блок-схема измери 1тельного комплекса, на фиг.3 . - блок-схема управляемого таймера 55 на фиг.4 - схема, поясняющая алгоритм вычисления расхода (для 5-канального расходомера). 4Термоприемники 1-5 (фиг.1) и на"греватели 6 с питающими их шинами7 расположены на плате 8, закрепленной по диаметральной плоскоститрубопровода 9....

Номер патента: 1161503

Опубликовано: 15.06.1985

Авторы: Артюх, Ласская, Черный

МПК: C05C 1/02

Метки: действия, медленного, удобрения

...повышение содержания питательных веществ и устранение слеживаемости удобрения.Вспученный перлитфракции 0,1-3 мм смешивают при 20-80 С с насыщенным при этой температуре раствором аммиачной селитры или аммофоса, а затем высушивают. Получают удобрение длительного действия, не слеживающееся в процессе хранения. При этом исключаются процессы доупаривания и грануляции уДобрения.Скорость поглощения питательных веществ (аммонийного азота) нэ раст 161503 2воров аммиачной селитры приведенав табл. 1.Содержание в удобрении питательных веществ, поглощенных нерастворимыми носителями из растворов аммиачной,селитры и аммофоса, приведе"но в табл, 2,Скордсть вымывания питательныхвеществ (аммонийного азота) из 10 удобрения (аммиачной. селитры),...
