Петропавлов

Номер патента: 1747803

Опубликовано: 15.07.1992

Авторы: Алатырцев, Габриел, Петропавлов, Ширин

МПК: F23J 11/00

Метки: выброса, парогазовой, смеси

...на фиг, 2 - сечениеА-А на фиг. 1; на фиг. 3 - сечение Б-Б нафиг. 1; на фиг. 4" сечение В-В на фиг, 1.Устройство для выброса выхлопных газов из гидрогасителя при испытании ЭУ содержит входной гаэодинамический тракт 1,гидрогаситель 2, газовую камеру Э, котораячерез газовые окна 4, выполненные в стенкеверхней части цоколя 5, связана с трубой брассеивания с помощью газоходов 7, обра зованных дефлектором 8 и разделительными перегородками 9, расположенными внижней части трубы 6 рассеивания.В гаэоходах 7 происходит поворот потокд выхлопного. газа в направлении оси цилиндрического ствола трубы рассеивания.Для выравнивания давления на дефлекторе8 в нижней Части цоколя 5 имеются окна 10выравниванйя давления.Устройство работает следующим...

Номер патента: 1745995

Опубликовано: 07.07.1992

Авторы: Габриел, Петропавлов, Ушков, Ширин

МПК: F01N 1/08

Метки: газового, глушитель, потока, шума

...расположенных на противоположных сторонах прямоугольного корпуса. На фиг. 1 представлен фронтальный вид глушителя с круглым корпусом; нв фиг. 2 - фронтальный вид глушителя с прямоугольным корпусом; на фиг. 3 - сечение Л - А на фиг, 1; на фиг. 4 - сечение Б - Б на фиг.2; на фиг.5 - узелна фиг. 1; на фиг. 6 - вид В на фиг. 2,Глушитель шума содержит корпус 1, трубную решетку 2, трубный насадок 3, представляющий собой систему патрубков 4, отводящие патрубки 5, соединенные с кольцевым коллектором, б, закрывающим перепускные отверстия 7 с дополнительными решетками 8, и впускной патрубок 9.Глушитель шума работает следующим образом,Выеоконапорный поток выхлопного газа с большим расходом от энергетической установки поступает через впускной...

Номер патента: 1165888

Опубликовано: 07.07.1985

Авторы: Петропавлов, Страшко

МПК: G01C 11/04

Метки: географических, карт, кодированных

...1 О позитивное,Получение позитивного изображения изолиний первой группы черного 25 цвета с обратной стороны пластиковой основы (носителя) производится по следующей схеме: очистка обратной стороны пластиковой основы (носителя) от пыли и грязи - 30 с, подготовка светочувствительного раствора - 30 с, нанесение светочувствительного слоя на обратную сторону пластиковой основы (фиг,2) в центрифуге при ч 0 об/мин и его35 высушивание в течение 10 мин; экспонирование (при освещении с лицевой стороны, фиг,З) - 50 с.При экспонировании свет в тех местах пластиковой основы, где имеется 40отгравированное негативное изображение изолиний первой группы, пройдетсквозь прозрачный пластик и закрепит светочувствительныц слой на обратной...

Номер патента: 887047

Опубликовано: 07.12.1981

Авторы: Петропавлов, Постников, Старостин, Хворостянов

МПК: B08B 17/00

Метки: герметичное, соединительное

...агента для его направления на изоляционную прокладку.На чертеже изображено герметичное фланцевое соединительное устройство. Устройство имеет электроизолированныйфланец 1, фланец 2, изоляционную прокладку 3 фланца и направляющую насадку 4.5 Насадка состоит из наружной направляющей обечайкн 5, внутренней направляющей обечайкой 6 и прикрепленных к этим обечайкам стабилизирующих пластин 7. Кроме того, показаны места 8 загрязнения 10 изоляционной прокладки и корпус 9 корабля.Направляющую насадку 4 крепят в трубопроводе около электроизоляционного фланца 1 со стороны набегающего потока.15 Ось насадки 4 располагают к очищаемойплоскости под углом 25 - 90. Чем больше этот угол, тем эффект очистки лучше, но одновременно возрастает...

Номер патента: 715056

Опубликовано: 15.02.1980

Авторы: Акстман, Петропавлов, Примак

МПК: A01D 63/00

Метки: делитель, машинам, полевой, сельскохозяйственным, уборочным

...его части, точка креплецця выбрана с учетом максимального положитсль ного воздеиствия передней части делителя на массу. При креплении поводка нд расстоянии менее 1,1 О от передней части дслителя конец делителя будет колебаться в вертикальной плоскости со столь малой амплитудой, что практически це будет влиятьна его проникающую и разделяющую способность. При креплении поводка на расстоянии более 1/3 от передней части делителя амплитуда и степень воздействия будут столь большими, что возникнут огрехи на полегшей массе и в связи с этим забивание режущего аппарата.Делитель работает следующим образом.При вращении эксцентрика 6 подвижному ножу сообщается возвратно-поступательное движение. Так как спинка ножа соединена непосредственно с...

Номер патента: 642401

Опубликовано: 15.01.1979

Авторы: Белявская, Константинов, Лопатков, Петропавлов, Спиридонов

МПК: D21D 5/18

Метки: варочных, жидкости, котлов, отбора, проб

...б, мерного стакана 4 с рубашкой для охлаждения варочной жидкости, установленного на корпусе крана 2, исполнитель. ного механизма 5 н блока 6 команд.Устройство работает следующим образом.Поток щелока перекачивается насосом иэ варочного котла в подогреватель по байпасу, в котором установлен сетчатый фильтр.очиститель 1. В исходном положении через канал а пробки 3 распределительного крана 2 порция жидкости из мерного стакана 4 самотеком поступает на ана. лиз. Затем блоком 6 команд, в качестве которого может быть вычислительная машина, програм.42401 жидкости устанавливается блоком команд, исходя из технологической необходимости. Устройство для отбора проб жидкости иэварочных котлов, включающее фильтр-очистительи подводящие трубопроводы с...

Номер патента: 613956

Опубликовано: 05.07.1978

Авторы: Петропавлов, Постников

МПК: B63C 1/02

Метки: дока, защиты, льда, плавучего

...через колонны.Устройство работает следум.Если в период выполнения доковых работ акватория расположения дока чиста от льда, полые ворота 1 посредством привода 9 поворота могут быть сдвинуты до положения касания цилиндрических кранцев 7 (фиг. 1) и использоваться как переходные трапы с одной башни на другую, или в качестве защиты от сквозняков доккамеры. Если выполнение этих функций не требуется, то они посредством лебедок могут быть заведены к наружным бортам дока в положение, показанное пунктирной линией на фиг. 1.Если в период выполнения доковых работ в акватории расположения дока плавает битый лед, то для того чтобы лед не смерзался у входа в док и выхода из него в сплошной массив, его отодвигают в стороны за линии наружных...

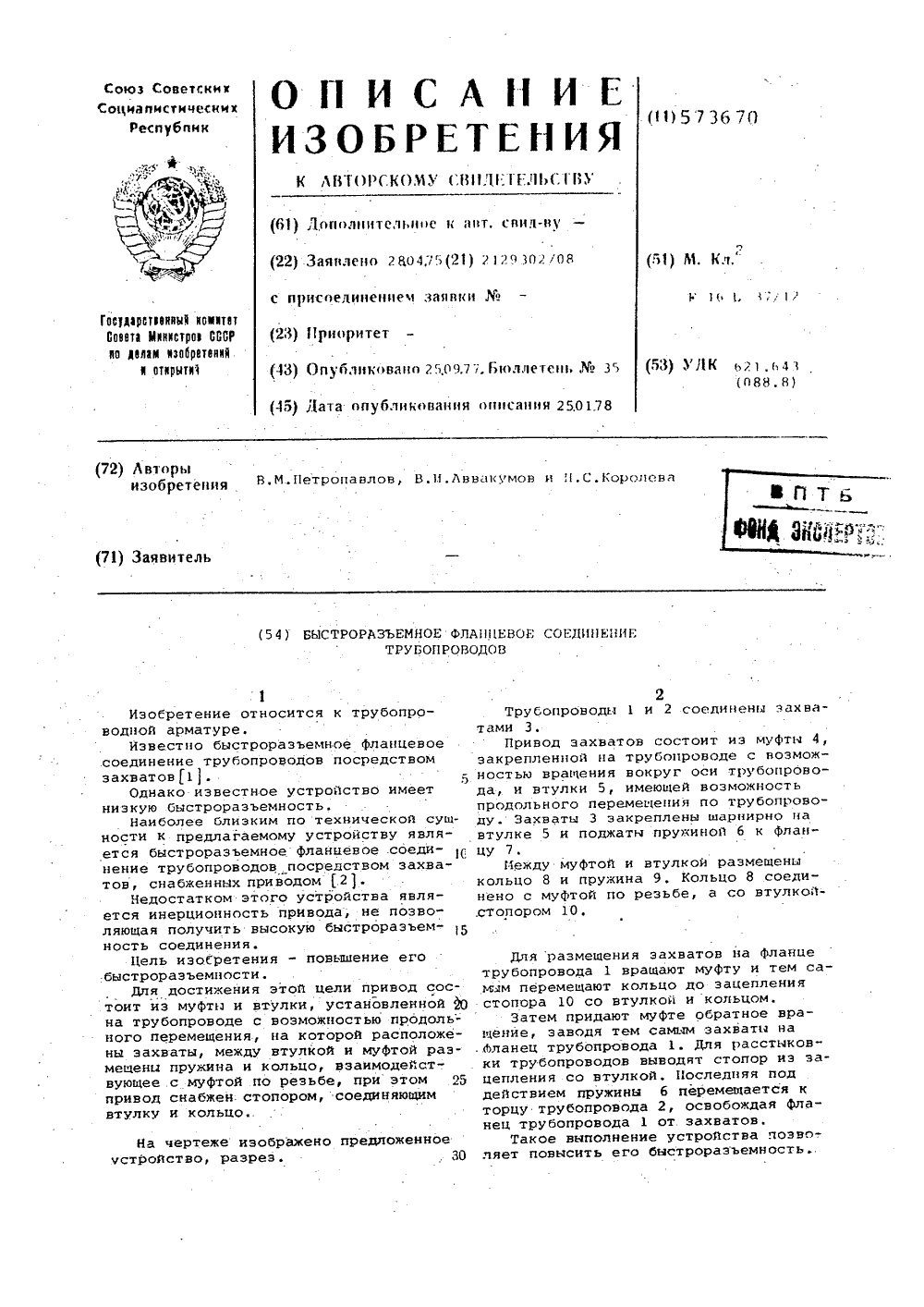

Номер патента: 573670

Опубликовано: 25.09.1977

Авторы: Аввакумов, Королева, Петропавлов

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубопроводов, фланцевое

...соединение трубопроводов посредством захватов, снабженных приводом 2.Недостатком этого устройства является инерционность привода, не позволяющая получить высокую быстроразъемность соединения.Цель изобретения - повышение его быстроразъемности.Для достижения этой цели привод состоит из муфты и втулки, установленной 0 на трубопроводе с воэможностью продоль- ного перемещения, на которой расположены захваты, между втулкой и муфтой размещены пружина и кольцо, взаимодействующее .с муфтой по резьбе, при этом 25 привод снабжен. стопором, соединяющим втулку и кольцо.чертеже изображйство, разрез. Для размещения захватов на флантрубопровода 1 вращают муфту и темим перемецают кольцо до зацепленистопора 10 со втулкой и кольцом.Затем придают муфте...

Номер патента: 567423

Опубликовано: 05.08.1977

Авторы: Бахтадзе, Богуславский, Мещеряков, Орехов, Петропавлов, Сахаров, Чурсин

МПК: A01D 34/02, A01D 75/00, A01D 75/30 ...

Метки: жатка

...с ножом 18 режущего аппарата 19 боковой секции 3 шарниром 20.У задних колес самоходного агрегата 25(комбайна); на который навешена жатка,установлен кронштейн 21, к которому содной стороны подсоединяется боковая секция 3 шарниром 22, расположенным на левой задней части боковой секции 3. Крон- З 0штейн 15 смещен в сторону к центру центральной секции 1 относительно вертикальной оси шарнира 10.На центральной секции 1 и боковыхсекциях 3 и 4 укреплены мотовила 23, 24и 25, валы которых соединены между собой шарнирами. 26 и 27, Центральная секция 1 навешена на навеску 2 при помощишарнира 28.При кошении поля с неровным рельефом д 0боковые секции 3 и 4 копируют его, поворачиваясь относительно центральной секции1. При этом кронштейн 13 с...

Номер патента: 303955

Опубликовано: 01.01.1971

Авторы: Галаджев, Далаль, Красноступ, Миненко, Петропавлов

МПК: A01D 34/83

Метки: 303955

...со звездочкой 1 и натягивает ее пружиной 5. Штокимеет буртик б и в него врезана шпонка 7,предохраняющая его от проворачивания в направляющей т. Между буртиком б и шпонкой7 на штоке 2 помещены разрезные пружинныешайбы 4,Направляющая 3 имеет две полости разного диаметра. 2При первоначальном натяжении с помощьюпружины 5 режущего аппарата разрезныс Предмет изобретен и Натяжное устр щего аппарата, в дочи, шток, ап лачающееся тем, носа в звеньях р ляющей сделаны метра, в которы бы, надетые на спальцевого ее натяжную ю и пружину ыо компенсац : парата в на ости разного ы разрезные оиство бс ключающ равляющу что, с цел жуцего адве пол помещен звез изаи ток Известны натяжные вого режущего аппарат ную звездочку, шток, жину.В предложенном нат...

Номер патента: 300869

Опубликовано: 01.01.1971

Авторы: Петропавлов, Филин

МПК: G03C 5/56

Метки: диазокопий, проявитель, проявления

...диазокопий на стекле, увеличение оптической плотности изображения, повышение стабильности качества скопированного изображения во времени. Эта цель достигается тем, что в 25 состав проявителя, содержащего едкую щелочь, введен триполифосфат М 5 Рз 01 О, где М -щелочной металл, Введение триполифосфата дает возможность уменьшить количество щелочи в проявителе до 0,8%. В тоже время ЗО триполифосфат способствует растворению участков слоя, на которые действовал светпри экспозиции. Согласно изобретению, в качестве проявителя для проявления диазокопий используют раствор, включающий едкующелочь в количестве 0,8% и триполифосфат10 - 20%.П р и м е р технологии изготовления копийс использованием предлагаемого проявителядля проявления диазокопий.1)...

Номер патента: 204790

Опубликовано: 01.01.1967

Авторы: Кечек, Малицкий, Михалев, Петропавлов, Строков, Ященко

МПК: A01D 34/42, A01D 87/10, A01F 29/00 ...

Метки: навесной, пневматический, погрузчик

...авт. св.148638 производит забор только соломистых продуктов из скирд и не может использоваться на уборке силосных культур и зеленого корма. С целью устранения этого недостатка предложенный погрузчик отличается от известного тем, что головка трубопровода выполнена переставной на 180. ажен вид сбоку на рабочий ри заборе соломистых про - то же, при скашивании погрузчик включаеающий трубопровод пнев, пеНа фиг. 1 изоборган погрузчикадуктов; на фиг.зеленого корма.Предложенныйматический всась реставную на 180 головку трубопровода 2, отделяющий и измельчающий барабан 3.При перестановке головки трубопровода на 180 и вращении режущих элементов измельчающего барабана от корня к вершине стебля предотвращается чрезмерное измельчение зеленой...

Номер патента: 122407

Опубликовано: 01.01.1959

Автор: Петропавлов

МПК: A63B 33/00, B63C 11/12

Метки: дифференциальный, клапан

...в любом его положении. Для этого применен груз, поддерживаемый регулируемой пружиной.На чертеже изображена схема дифференциального клапана.Дифференциальный клапан выполнен в виде укрепленного на дыхательной труоке 1 груза 2, снабженного рабочей поверхностью 3. Внутри груза 2 имеется регулируемая пружина 4, один торец которой упирается в бурт неподвижной направляющей втулки 5, а другой - в направляющий бурт груза 2.На конце дыхательной трубки 1 установлено клапанное седло 6 с заборными отверстиями и лабиринтным уплотнением. Клапанное седло б накрыто колпачком 7, образуя заборную камеру,Находясь в воздухе в вертикальном положении, клапан открыт, При погружении в воду груз 2 своей рабочей поверхностью 3 прижимается к клапанному седлу 6 и...

Номер патента: 106682

Опубликовано: 01.01.1957

Автор: Петропавлов

МПК: D06F 75/30

Метки: утюг, электрический

...1 о для образования на одежде складок, с на. ИСАНИЕ К АВТОРСКОМ Предметом изобретения является электрический утюг, предназначенный преимущественно для образования на одежде складок, с нагревательными рабочими частями в виде валиков, между которыми разглаживается обрабатываемый материал.Предлагаемый электрический утюг по сравнению с известными подобного типа приборами ускоряет процесс образования складки путем повышения удельного давления на заглаживаемый материал.Особенность предлагаемого электрического утюга состоит в том, что его рабочие валики установлены с возможностью свободного вращения на концах коротких плеч подпружиненной рычажной системы, подобной клещам.На фпг, 1 изобрахкен вид электрического утюга в плане; на фиг.2 - вид...
