A01D — Уборка урожая; жатва

Номер патента: 1669410

Опубликовано: 15.08.1991

Автор: Ожерельев

МПК: A01B 59/04, A01D 75/28

Метки: прицепное, сельскохозяйственной

...вождения по ряду) и шлангом 16через тройник 17 и шланг 9 - надпоршневыеполости гидроцилиндров 6 и 8. Шланги 18(вход) и 19 (выход) соединяют гидрораспределитель 13 с гидросистемой энергетического средства 2 или специальной насоснойстанцией управления машиной (не показана),Прицепное устройство работает следующим образом.Энергетическое средство 2 движется помеждурядью(фиг,1), а машина 3 седлает одиниз рядов 20, обрабатывая его своими рабочими органами. При отклонении энергетического средства 2 от центра междурядья влево(фиг.2) на величину Ь Ь комбайнер поворачи 5 10 15 20 25 30 35 40 45 50 55 вает рулевое колесо рулевого управления 10 вправо и масло от гидрораспределителя 13 через шланг 12 (фиг,4) под давлением подается в...

Номер патента: 1671188

Опубликовано: 23.08.1991

Авторы: Галынский, Кроптов, Кулькин, Семенченко, Терехов

МПК: A01D 33/02

Метки: ботвы, корнеклубнеуборочных, машин, примесей, растительных, удаления

...на наклонный ленточно-штифтовый транспортер 2. Ботва и растительные примеси подаются штифтовым полотном между баллоном 3 и валом 4 и затем выносятся из машины, Свободные корнеклубнеплоды скатываются по поверхности полотна. 2 з п,флы, 2 ил. подаются транспортером-питателем 1 на наклонные ленточно-штифтовый транспортер 2. ботва и растительные примеси, имеющие толщину, меньшую чем просветы между штифтами а,застревают в этих просветах и подаются штифтовым полот- ном к ботвоотделяющему пневматическому упругому баллону 3 и обрезиненному валу 4, которые протаскивают ботву и растительные примеси между собой и штифтовым полотном транспортера 2, удаляя их из машины,1671188 Составитель А.МорозовРедактор С.Патрушева Техред М.Моргентал...

Номер патента: 1671189

Опубликовано: 23.08.1991

Авторы: Богуславская, Смирнова

МПК: A01D 34/86

Метки: косилка

...к поворотной раме 6.Корпус 11 ограничителя поворота регулируемыми полуосями 12 шарнирно закреплен на неподвижной рамке навески, а цилиндрический шток 13 осью 14 шарнирно присоединен к поворотной раме.Шток 13 снабжен упором 15,В карданную передачу от ВОМ трактора вставлена автоматически отключающаяся разъемная муфта, состоящая иэ полумуфты 16, жестко соединенной с телескопическим валом 17 карданной передачи,и полумуфты 18, установленной на валу 19 подвижно и пружиной 20 поджатой к полумуфте 16, причем вал 19 снабжен буртиком 21.Косилка работает следующим образом.При наезде на препятствие при превышении расчетного тягового усилия шток 13 вытягивается иэ корпуса 11 и рама 6 с режущим аппаратом 8 получает воэможность развернуться вокруг...

Номер патента: 1671190

Опубликовано: 23.08.1991

Авторы: Калинин, Калугин, Семенов, Сотникова

МПК: A01B 59/04, A01D 45/06

Метки: агрегат, сельскохозяйственный

...торце. Рама 5 соединена с расположенной в передней части трактора 2 рамой навески 18 посредством средней полумуфты 19, верхней втулки 20 шарнира 6 и нижней полумуфты 21. Причем на верхнем торце нижней полумуфты 21 имеются элементы трехугольной зубчатой муфты 17, взаимодействующие с элементами средней полумуфты 19. На левом торце рамы навески 18 имеются кронштейны 22 с торцовыми упорами 23, поверхности которых расположены под углом а к плоскости А рамы 2, которые, взаимодействуя с плоскостью А подвижной рамы 2, ограничивают ее движение вокруг оси 6 в обе стороны (в рабочем положении) на угол а, который должен быть меньше угла Р между соседними вершинами зубцов муфты 17, чтобы при подъеме машины в транспортное положение автоматически...

Номер патента: 1672963

Опубликовано: 30.08.1991

Авторы: Барвинко, Дынкин, Кузьминов, Покуса, Рывлин, Хмель, Чернявский

МПК: A01D 23/02

Метки: ботвоуборочная

...12. Плоские лопасти 8 примыкают непосредственно к торцам навивок 6 и 7 своими боковымикромкамии охвачены цилиндрическим кожухом 13, имеющим основания, расположенные с боков лопастей 8, Основания кожуха 13 имеют выступающие кромки 14 и 15. Плоские лопасти 8 шнекового транспортера 5 снабжены ротационным отсекателем 16 растительности . в виде Г-образных ножей, закрепленных своими основаниями на плоских лопастей 8 о угловой, наиболее удаленной от оси вращения части каждой лопасти, На лопастях 8, расположенных диаметрально противоположно, Г-образные ножи 16 установлены по диагонали, а их режущие кромки обращены в направлении вращения и имеют скосы, Кроме того, ножи 16 установлены напротив по отношению кромок 14 и 15 основанийцилиндрического...

Номер патента: 1672964

Опубликовано: 30.08.1991

Авторы: Барановский, Булгакова, Гурченко, Завгородний

МПК: A01D 25/04

Метки: выкапывания, корнеплодов

...образуют лопасти 7 битера. Ось 5, занимающая на барабане 3 крайнее нижнее положение, образует с плоскостью, проходящей через лезвие диска 1, угол Р, равный 90, Привод вала 2 выполнен таким образом, что направление вращения барабана 3 совпадает с направлением движения устройства или вращения диска 1,Работа устройства заключается в следующем.При вращении вала 2 эластичные плоские билы б благодаря установке осей 5 развернутыми относительно вала 2 под острым углом а взаимодействуют с головками корнеплодов и очищают их от остатков ботвы, В момент удара бил б о головку корня или поверхность почвы происходит поворот их вокруг своих осей 5 и в плоскости удара. Атак как оси 5 в нижнем положении перпендикулярны плоскости, проходящей через лезвие...

Номер патента: 1672965

Опубликовано: 30.08.1991

Авторы: Булгаков, Булгакова, Луцюк, Староминский

МПК: A01D 27/00, A01D 33/00

Метки: корнеклубнеуборочная, самоходная

...рассредотачиваясь по всей плоскости скатной доски, В нижней части скатной доски, в результате вращения кулачкового вала от цепной передачи 11 концы прутков периодически поднимаются и1612965 35 опускаются, тем самым интенсивно протряхивается ворох корйеклубнеплодов. Поскольку движения корнеклубнеплодов осуществляется не только строго вниз по пруткам, но и поперек прутков (поскольку продольный транспортер В сообщает корнеклубнеплодам скорость, направленную поперек скатной доски), то выступающие боковые грани прутков эффективно счищают налипшую почву с поверхности корнеклубнеплодов. Благодаря перетряхиванию вороха корнеклубнеплодов с примесями в нижней части скатной доски корнеклубнеплоды поднимаются прутками в верхнюю часть, а примеси...

Номер патента: 1672966

Опубликовано: 30.08.1991

Авторы: Булгаков, Булгакова, Луцюк, Староминский

МПК: A01D 27/04, A01D 33/10

Метки: корнеклубнеуборочная, самоходная

...13, к одному из которых кинематически присоединен гидро- цилиндр 14, расположенный в плоскости доски 5 и подключенный к гидромагистрали переменного давления.Работает машина следующим образом, Корнеклубнеплоды подаются продольным транспортером 8 в бункер 3 и падают на скатную доску 5, на прутках которой осуществляется их очистка от почвы и примесей. Скатная доска 5 при этом находится под воздействием корнеклубнеплодов, падающих на ее верхнюю часть (выше шарнира 12) и нижнюю часть, в результате чего она колеблется вокруг шарнира 12 на пружинам 11 и благодаря плоским шарнирным звеньям 10 и осям 9, Такие колебания в значительной степени перетряхивают ворох корнеклубнеплодов и интенсивно отделяют 30 35 40 45 50 примеси. В это же время...

Номер патента: 1672967

Опубликовано: 30.08.1991

Авторы: Булгаков, Булгакова, Луцюк, Староминский

МПК: A01D 27/04, A01D 33/10

Метки: корнеклубнеуборочная, самоходная

...на поверхности доски 5, Поскольку скатная доска 5 наклонена под углом к горизонту, то корнеклубнеплоды, устремляясь вниз, в большей степени загрузят ее нижнюю часть, но вновь поступающие с продольного транспортера 8 корнеклубнеплоды, падая на верхнюю часть доски 5, бчдут "отряхивать" нижний ворох, более эФфективно очищая его от почвы и примесей. Используя механизмы 12 опор оси 9, расположенных на самой скатной доске 5, можно изменять размеры верхней и нижней частей скатной доски 5, тем самым в зависимости от интенсивности поступления корнеклубнеплодов эффект их протряхивания может быть усилен, Так, если размеры нижней части доски 5 будут минимальными, то корнеклубнеплоды, падающие на верхнюю часть доски 5, будут встряхивать...

Номер патента: 1672968

Опубликовано: 30.08.1991

Авторы: Давыдов, Емелин, Немков

МПК: A01D 45/00, A01D 46/00

Метки: вороха, культур, овощных, разделения, сепаратор

...ГОСТом (3 - зеленцы, К 2-корнишоны второй группы, К 1 корнишоны первой группы, П-пикули),показал (фиг. 3), что минимальные значеният находятся в пределах а = 5 - 10 (0,0873 -0,1745 рад) в зависимости от размеров плода, т.е, и от сроков уборки урожая. Поэтомудля высокопроизводительной работы комбайна необходимо обеспечить возможностьтехнологической регулировки угла наклонарабочей ветви в указанных пределах.При работе органа для разделения вороха овощных культур на нижней ветви ленты 4 образуются гофры благодарясовместному действию устройства для образования гофр и разрежения, создаваемого внутри кожуха 5,Устройство для образования гофр работает следующим образом,Воздухозаборный канал 5 обращен своей всасывающей частью к нижней...

Номер патента: 1672969

Опубликовано: 30.08.1991

Авторы: Габуния, Дарджания, Чеишвили

МПК: A01D 46/04

Метки: аппарат, чаесборочный

...аппарат снабжен воздуховодом 12 для подсасывания и транспортировки собранного материала 6 бункер машины.Чаесборочный аппарат выборочного действия работает следующим образом.От кривошипно-шатунного механизма возвратно-поступательное движение пере 16729 б 9дается подвижной сегментной дуге 2. Подвижные сламывающйе пальцы 10 в сборе с бойками-вкладышами 11, совершая колебательное движение между неподвижными опорными пальцами, выполненными из 5 пальцевой пластины 3 и держателя 4, осуществляют выборочный сбор чайных побегов, а верхняя нежная часть несобранных сборочными органами побегов срезаются режущими сегментами, после чего собран ный материал подсасывается воздушным потоком и транспортируется через воздуховод 12 в бункер машины,Для...

Номер патента: 1672970

Опубликовано: 30.08.1991

Автор: Терехин

МПК: A01D 45/06, A01F 15/00

Метки: камера, льна, прессовальная

...камера; на фиг.3 - устройство для фиксации подпрессовывающего Рычага в закрытом положении; нафиг, 4 - сечение А - А на фиг, 3.Прессовальная камера для льна включает раму 1, на которой смонтированы Г-образные подпрессовывающие рычаги 2 и 3,связанные с гидроцилиндрами 4 и 5. В образованной этими рычагами прессовальнойкамере установлены поршни 6 и 7, соединенные с гидроцилиндрами 8 и 9. На поршнях 6 и 7 установлены ролики 10,взаимодействующие с направляющими 11.Прессовальная камера для льна работает следующим образом,В открытую прессовальную камеру(фиг,2) укладывают вручную снопы или порциильна. Укладка может производиться каккомлями наружу. так и в одну сторону сосмещением порций или снопов вдоль стеблей относительно друг друга....

Номер патента: 1672971

Опубликовано: 30.08.1991

Авторы: Бельдейко, Броцман, Васильева, Ковалев, Перов

МПК: A01D 45/06

Метки: лент, льна, подбора

...рабочей поверхности пальцев 3 выполнен по эвольвенте круга, эволютой которой является окружность рабочей поверхности барабана 2 с центром, совпадающим с осью 4 вращения барабана 2 (фиг. 4),При таком профиле не происходит затаскивания стеблей пальцами 3 под направляющие, например ремни 5, так как проекция скорости пальцев 3 (в плоскости ремней) на скорость ремней 5 равна скорости ремней 5,10 15 20 4 соя агсцщ 130 гр = в 1 - дгс 19 со с,где со - угловая скорость барабанов 2, на которых закреплены пальцы 3 диаметры барабанов 2 равны диаметрам шкивов 7 с учетом толщины ремней 5;т - время;р - угол поворота пальца;г - радиус от оси вращения барабана 2 до торцовой поверхности Р.Если угловая скорость барабанов больше угловой скорости шкивов, то...

Номер патента: 1672972

Опубликовано: 30.08.1991

Авторы: Алимова, Глущенко, Мартьянов, Федотов

МПК: A01D 46/14

Метки: бункер, хлопкоуборочной

...хлопка; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - бункер в положении для разгрузки хлопка (штрихпунктиром. изображено промежуточное положение бункера при разгрузке).Бункер хлопкоуборочной машины содержит короб, состоящий из шарнирно соединенных между собой секций 1 и 2, взаимосвязанных с гидроцилиндром 3, На раме 4 машины смонтированы катки 5, На поворотной оси б, жестко связанной с секцией 1, закреплены направляющие ролики 7, установленные с возможностью качения по направляющим 8. На конце рамы 4 под шарнирно закрепленной секцией 2 установлены упорные стойки 9, На раме 4 смонтирован гидроцилиндр 10 механизма поворота короба, связанный с секцией 1, Днище 11 выполнено разъемным с боковыми стенками секции 2 и закреплено на...

Номер патента: 1672973

Опубликовано: 30.08.1991

Авторы: Барановский, Вишняков, Зыков, Лазарев, Тагильцев

МПК: A01D 46/26

Метки: встряхиватель

...упор 1 выполненв виде массивного цилиндрического стержня 8 с упругой подушкой 9, установленногов корпусе 2 с возможностью прямолинейного возвратно-поступательного перемещения во втулке 10,В одном из вариантов исполнения направляющие 7 опоры выполнены в виде колодок 11 с упругими элементами 12,установленных в корпусе 2 симметрично относительно диаметральной плоскости водила 4 и опоры и контактирующих с наружнойповерхностью последней, причем на этойповерхности выполнены опорные бурты длянаправляющих 7,5 10 15 20 25 ЭО 35 носительно диаметральной плоскости водила 4 и опоры 6 и контактирующих с наружной поверхностью этой опоры, причем на этой поверхности выполнены опорные бурты для направляющих. Встряхиватель генерирует...

Номер патента: 1672974

Опубликовано: 30.08.1991

Автор: Макаров

МПК: A01D 75/28, B60G 17/04

Метки: выравнивания, кузова, машин, сельскохозяйственных

...уже воздействует через балансир 3 на золотник 4 гидрораспределителя 5 автоматического управления, а каналы золотника 4 откроют доступ рабочей жидкости через гидрораспределитель 5 по каналу 10 в полость гидроэамка 6, открыв шариковый клапан 8, рабочая жидкость попадает в нижнюю полость гидроцилиндра 7, который выравнивает корпус 2 машины до тех пор, пока золотник под воздействием пружины 12 не вернется в нейтральное положение,При одновременном наезде колес-щупов 1 на возвышенное препятствие рабочая жидкость, проходя делитель потока 16, где рабочий элемент делителя (шариковый клапан 17), находясь в среднем равновесном положении, устанавливаемом посредством рычага 34 и винтовой пары 35, разделит поток рабочей жидкости через оба выходных...

Номер патента: 1672975

Опубликовано: 30.08.1991

Авторы: Болдырев, Бондарев, Шляховер, Юхно

МПК: A01D 87/10

Метки: агрегат, сельскохозяйственный, уборочный

...то,будучи поданными на вход вычитающего устройства 9, они дадут на его выходе сигнал,пропорциональный разности пути, пройденного колесами 6 и 8.При повороте машины 1 с радиусом поворота, меньшим допустимого, т,е, такого,при котором транспортер 2 примет положение с траекторией полета початков за пределы прицепной тележки 4, сигнал на выходевычитающего устройства 9 превысит заданный пороговый уровень, и на выходе порогового элемента 10 появится сигнал,который, поступив на выключатель 11 привода 3 транспортера 2, выключит привод 3и прекратит выгрузку убираемого сельхозпродукта, пока транспортер 2 не займет благоприятное положение относительнотележки 4, что произойдет при уменьшении радиуса поворота машины (выравниваниитраектории...

Номер патента: 1672976

Опубликовано: 30.08.1991

Авторы: Баушев, Ковалев, Марышев, Попович, Сурин, Хромов

МПК: A01D 89/00

Метки: подборщик

...- то же, вид сверху; на фиг.3 - цепь и звездочки, вид сверху,Подборщик состоит из ведущего 1 и ведомого 2 валов, цепей 3 и 4, звездочек 5 и 6, кронштейнов 7, державок 8, пружинных пальцев 9, хомутов 10 и защитных кожухов 11. Одна из цепей на фиг. 2 условно не показана. Кронштейны 7 консольно закреплены на цепях 3 и 4, каждая из которых замкнута в вертикальной плоскости, Пружинные пальцы 9 установлены на державках 8, при этом свободный конец каждого пальца 9 расположен между цепями 3, 4 на одном уровне с ними,Межцентровые расстояния А звездочек 5 и 6 выполнены меньше суммы их радиусов г 1 и г 2, при этом сумма ширин 31 и 52 этих звездочек меньше расстояния В между внутренними пластинами цепей 3, 4, а звездочки смещены по оси в пределах...

Номер патента: 1674722

Опубликовано: 07.09.1991

Авторы: Ермаков, Лутхов, Сорокин

МПК: A01D 25/02

Метки: картофелеуборочного, комбайна, орган, подкапывающий, рабочий

...катки смонтированы в передней части элеватора 5, а стойки 9 и 10 снабжены ограничителем 23 перемещения рычага, выполненным в виде винтовой пары 24 и 25. Ограничитсль 23 смонтирован на упоре 26. Рычаги 16 - 19 со стойками 8 - 11 установлены на оси 27, на которой также размещены ограничительные втулки 28 - 31 со стопорными винтами 32 - 35.Подкапывающий рабочий орган картофелеуборочного комбайна работает следующим образом,При движении картофелеубороч ного комбайна лемехи 2 и дисковые ножи 3 и 4 отрезают клубненосный пласт без полного перерезания растительных включений (ботва и сорняки), в том числе полегших, и подают на элеватор 5. Поступая на элеватор 5, подкопанный пласт разрушается его передней частью б и транспортируется...

Номер патента: 1674723

Опубликовано: 07.09.1991

Авторы: Лутхов, Петров, Сорокин, Успенский

МПК: A01D 25/04

Метки: выкапывающий, корнеклубнеуборочной, орган, рабочий

...1 вверх, на сепарирующий элеватор 5 машины, Благодаря тому,что режущие кромки 4 зубьев 3 дисков 2выполнены по логарифмической кривой спостоянным углом резания, при вращениидиска 2 угол защемления растительных остатков между лезвием 4 зуба 2 и поверхностью поля остается постоянным, близким коптимальному для скользящего резания.При контакте режущей кромки 4 с растительностью происходит сложный процессрезания со скольжением, причем резаниезначительно облегчается скользящим движением и почти все растения разрушаются,Не перерезанные растения сходят с зубьев3, зубья Э диска 2 самоочищаются,Уравнение кривой для режущей кромки4 зубьев 3 в полярных координатах имеетследующий вид. 10 15 20 25 30 35 40 45 р - радиус-вектор текущей точки режущей...

Номер патента: 1674724

Опубликовано: 07.09.1991

Авторы: Гольдшмидт, Нетесов, Хлуденев

МПК: A01D 33/08

Метки: ботвы, отделения, плодов, примесей, растительных, связаной

...16 и кинематически связаны между собой шестернями 17. Привод вальцев от электродвигателя 18 через цепную передачу 19.Устройство работает следующим образом.Плоды, органические примеси, свободная листостебельная масса и другие компоненты, содержащиеся в убираемом ворохе транспортером 2 подаются на вальцы 3, Здесь осуществляется захват листостебельной массы и ее отрыв от плодов, затягивание свободных органических примесей и скатывание с поверхности вальцев на отводящий транспортер 20 чистых плодов. В том случае, если в момент падания вороха на вальцы отрыв от плода ветки не произошел, продукция, скатываясь по наклонной ботвоотделяющей поверхности, попадает в воэ 5 10 15 20 25 30 душный поток вентилятора 9, который дополнительно поджимает...

Номер патента: 1674725

Опубликовано: 07.09.1991

Авторы: Бойко, Ефимов, Михалькевич, Памов

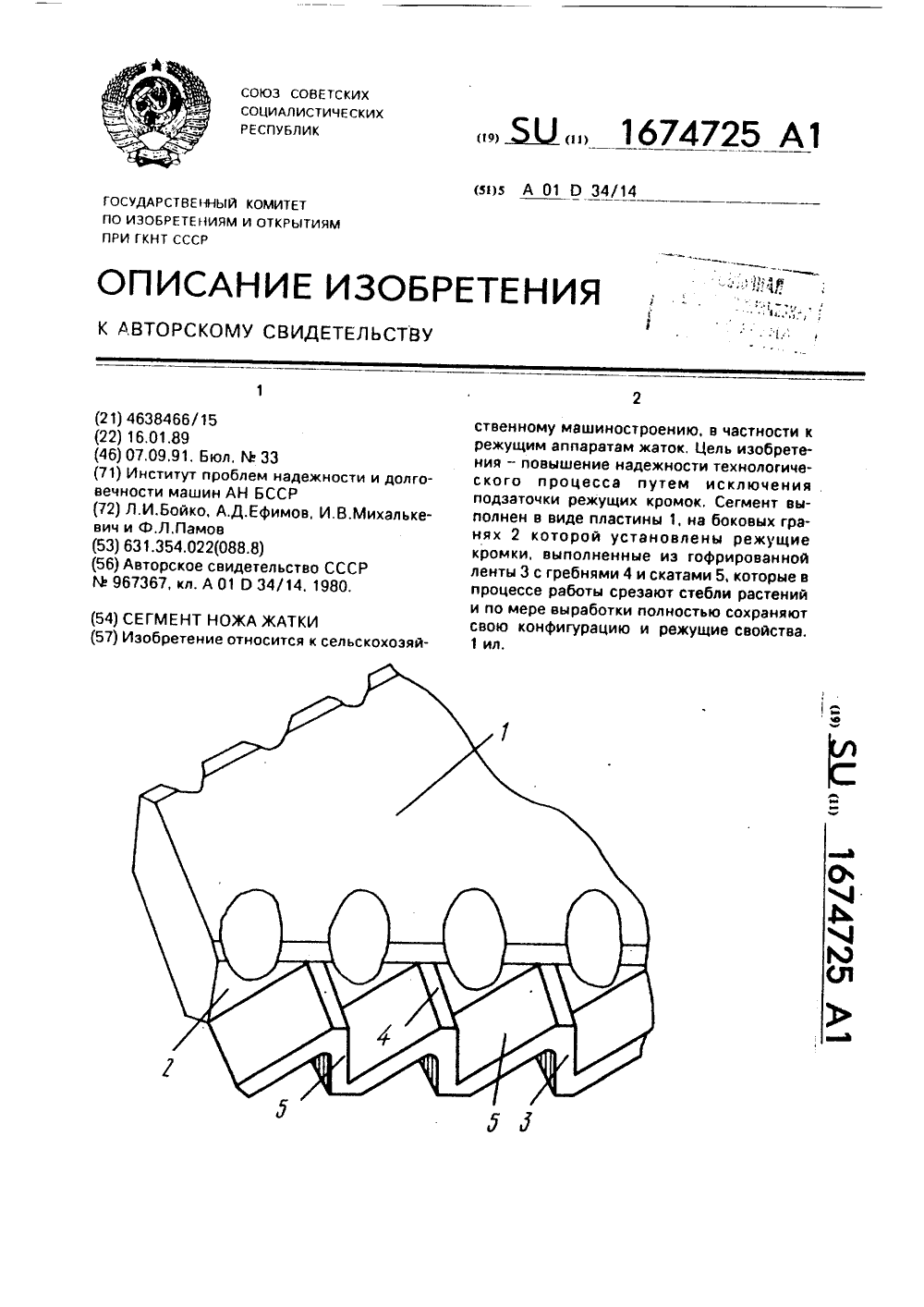

МПК: A01D 34/14

Метки: жатки, ножа, сегмент

...Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к сельскохозяйственному машиностроению, а именно к режущим устройствам жаток и косилок, преимущественно для уборки грубых толстостебельных культур.Цель изобретения - повышение надежности технологического процесса путем исключения подзаточки режущих кромок.На чертеже изображен фрагмент лезвия сегмента.Сегмент ножа жатки выполнен в виде пластины 1, на боковых гранях 2 которой выполнены режущие кромки, изготовленные из тонкой гофрированной ленты 3, жестко закрепленной на боковых гранях 2 ножа. Гребни 4 гофров установлены параллельно...

Номер патента: 1674726

Опубликовано: 07.09.1991

Авторы: Ермачков, Иванов, Стебунов, Якубик

МПК: A01D 34/63

Метки: косилка, ротационная

...приводной вал 9, и ведущая коническая шестерня 19, вращающая ведомый вал-шестерню 20, который соединен с барабаном 12. Вал 9 установлен коаксиэльно с валом-шестерней 20.Механизм навески состоит из верхнего рычага 21 и двух нижних 22. Правая и левая стороны рамы 2 имеют торцы 23 с отверстиями для крепления боковых секций,В случае использования двух модулей косилка используется как навесная, в случае использования четырех и шести модулей - как полунэвесная.Четырехмодульная косилка собирается путем поворота каждого модуля двухроторной косилки на 180" вокруг вертикальной оси и пристыковкой консолей 24 и 25 с обоих торцов 23 рамы 2. На консолях 24 и 25 закреплены аналогичные механизмы навески, на которых установлено ло одному ротационному...

Номер патента: 1674727

Опубликовано: 07.09.1991

Авторы: Азимов, Даминов, Мирсобиров

МПК: A01D 46/08

Метки: аппарата, камера, приемная, хлопкоуборочного

...бункера для уменьшения потерь в дефлекторном колене воэдуховода 5, к которому периферийно, по касательной линии, примыкает направляющая камера 6, имеющая в нижней части окно 7 для сброса тяжелых примесей. В направляющую камеру 6 летучки подаются съемником 8, Между стенками отводящего воздуховода 5 и нагнетающего сопла 3 установлено кольцо 9 в виде усеченного конуса толщиной д, равное 2 - 4 мм.Приемная камера работает следующим образом,Подаваемый по нагнетательному воэдуховоду 1 воздушный поток с начальной скоростью Чо, проходя через диффузорное5 10 15 20 25 30 35 40 45 50 55 сопло 3 по поверхности направляющих лопаток 4, получает направление винтового восходящего потока со скоростью Ч 1, которое больше (l, на величину, обратную отношению...

Номер патента: 1674728

Опубликовано: 07.09.1991

Авторы: Асцатуров, Игамбердиев, Идрисов, Солонин, Федоров, Шарипов

МПК: A01D 46/08

Метки: машинной, уборки, хлопка

...подрезку боковых плодовых 3 и ростовых 4 ветвей куста хлопчатника. При этом ножии 2 устанавливаются ступенчато, т.е. нижние ножи относительно верхних установлены на величину а уже, чем нижние, которая составляет 10 - 15 от величины Ь ширины куста хлопчатника. Среднее значение а равно 12,5 нижней части кустов. Горизонтальный нож 5 при этом производит подрезку главного стебля 6 хлопчатника от 650 до 1000 мм в зависимости от фона поля.Первую стадию сбора хлопка (фиг.2) осуществляют вертикально шпиндельными ап 1674728паратами 7, снабженными шпинделями 8 и 9 высотой 400 - 500 мм и съемниками 10,Вторую стадию сбора хлопка (фиг.3) осуществляют аппаратом 11 счесывающего типа, вКлючающим на каждую из сторон 5 ярусно и попарно расположенные...

Номер патента: 1674729

Опубликовано: 07.09.1991

Авторы: Гольденберг, Иванов

МПК: A01D 46/08, A01D 51/00

Метки: подборщик, хлопка

..."Патент", г, Ужгород, ул.Гагари Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для уборки хлопка.Цель изобретения - повышение полноты подбора.На фиг.1 показана рабочая часть подборщика хлопка; на фиг.2 - вид А на фиг.1; на фиг,З - разрез Б - Б на фиг.2.Подборщик хлопка содержит эластичный бесконечный ремень 1 с защемляющими прорезями 2, охватывающий ведущий элемент (не показан) и ведомый элемент 3, прикрепленный к штанге 4. Ведомый элемент 3 состоит иэ упругих криволинейных боковин 5, на которых смонтированы втулки 6 с резьбой разного направления на концах, На втулки 6 установлены свободно с возможностью вращения ролики 7, Втулки 6 снабжены отверстиями 8 для их заворачивания в планки 5....

Номер патента: 1674730

Опубликовано: 07.09.1991

Авторы: Баглеев, Зубрицкий

МПК: A01D 46/00

Метки: облепихи, преимущественно, ручного, сбора, ягод

...дугой окружности, Диаметр проволоки захватов 2 выбирается из условия -1, где - длина плодоножки,О8 нутри рукоятки 1 расположено средство сжатия захватов, выполненное в виде катушки электромагнита 5, шток 6 которой, установленный в направляющих 7, одним концом соединен с пружиной 8, а другим посредством системы шарнирно соединенных рычагов 9 - с захватами 2.Электрическая схема устройства содержит источник 10 питания, один выход которого соединен с выключателем 11, а другой - с катушкой электромагнита 5,Устройство работает следующим образом,Сборщик одной рукой держит ветку с плодами, а другой накидывает на нее устройство, нажимает кнопку выключателя 11, При поступательном движении руки вдоль ветви захваты 2 срезают плодоножки...

Номер патента: 1674731

Опубликовано: 07.09.1991

Авторы: Веселов, Котенко, Николаенко, Рысин, Сальникова, Черненко, Ярмашев

МПК: A01D 57/02

Метки: граблины, зуб, мотовила, универсального, эксцентрикового

...треугольника с рабочей поверхностью, образованной стороной 9 и боковыми сторонами 10 и 11. Противоположная стороне 10 кромка зуба снабжена ребром 12, сопряженным с вершиной 8, плавно переходя в полусферу.Зуб работает следующим образом.При вращении мотовила граблина с зубьями входит в стеблестой, захватывает полосу стеблей, подводит их к режущему аппарату (не показан) и затем подает срезанные стебли к транспортирующему органу жатки(не показан). При взаимодействии эубэ с тяжелой полеглой стеблевой массой со стороны последней на его боковые стороны 5, б и 10, 11 воздействуют силы, которые при наличии кривизны зуба стремятся 5 10 15 20 25 30 35 40 дней и боковыми сторонами. Такое выполнение зуба обеспечивает...

Номер патента: 1674732

Опубликовано: 07.09.1991

Авторы: Безмен, Белькович, Буймов, Зенкович, Комяк, Можаров, Скойбеда

МПК: A01D 69/00

Метки: комбайна, кормоуборочного, органов, привод, прицепного, рабочих

...Целью изобретения является повышение компактности и долговечности привода. Предлагаемый и ривод рабочих органов и рицепного кормоуборочного комбайна, содержащий вал отбора мощности. карданный вал, конический редуктор, раздаточный редуктор, коробку передач и привод адаптеров, снабжен угловым редуктором, выходной вал которого соединен через карданный вал с раздаточным редуктором коробки передач и адаптеров, а входной вал - с коническим редуктором, при этом коробка передач и привод адаптеров расположены на противоположной стороне комбайна по отношению к уловому редуктору. 2 ил. редуктором 13 с валами свою очередь связаны ч лы с коробкой 10 перед д раай соответственно, Привод работает следующим образом Крутящий момент от ВОМ трактора...

Номер патента: 1674733

Опубликовано: 07.09.1991

Авторы: Безмен, Белькович, Буймов, Зенкович, Комяк, Можаров, Скойбеда

МПК: A01D 69/00

Метки: комбайна, кормоуборочного, органов, привод, рабочих, самоходного

...при ГКНТ СС 113035, Москва, Ж, Раушская нэб 4/5 зводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Изобретение относится к сельскохозяйственному машиностроению, в частности к приводам кормоуборочных комбайнов.Цель изобретения - упрощение конструкцииуменьшение габаритов и увеличение долговечности привода.На фиг,1 изображена компановка привода на самоходном комбайне; на фиг.2- кинематическая схема привода рабочих органов самоходного кормоуборочного комбайна.Привод рабочих органов самоходного кормоуборочного комбайна содержит угловой редуктор 1 с валом 2 привода от двигателя и валом 3 привода измельчающего аппарата 4, снабженный дополнительными зубчатыми передачами с параллельными валами 5 и 6 привода раздаточного...
