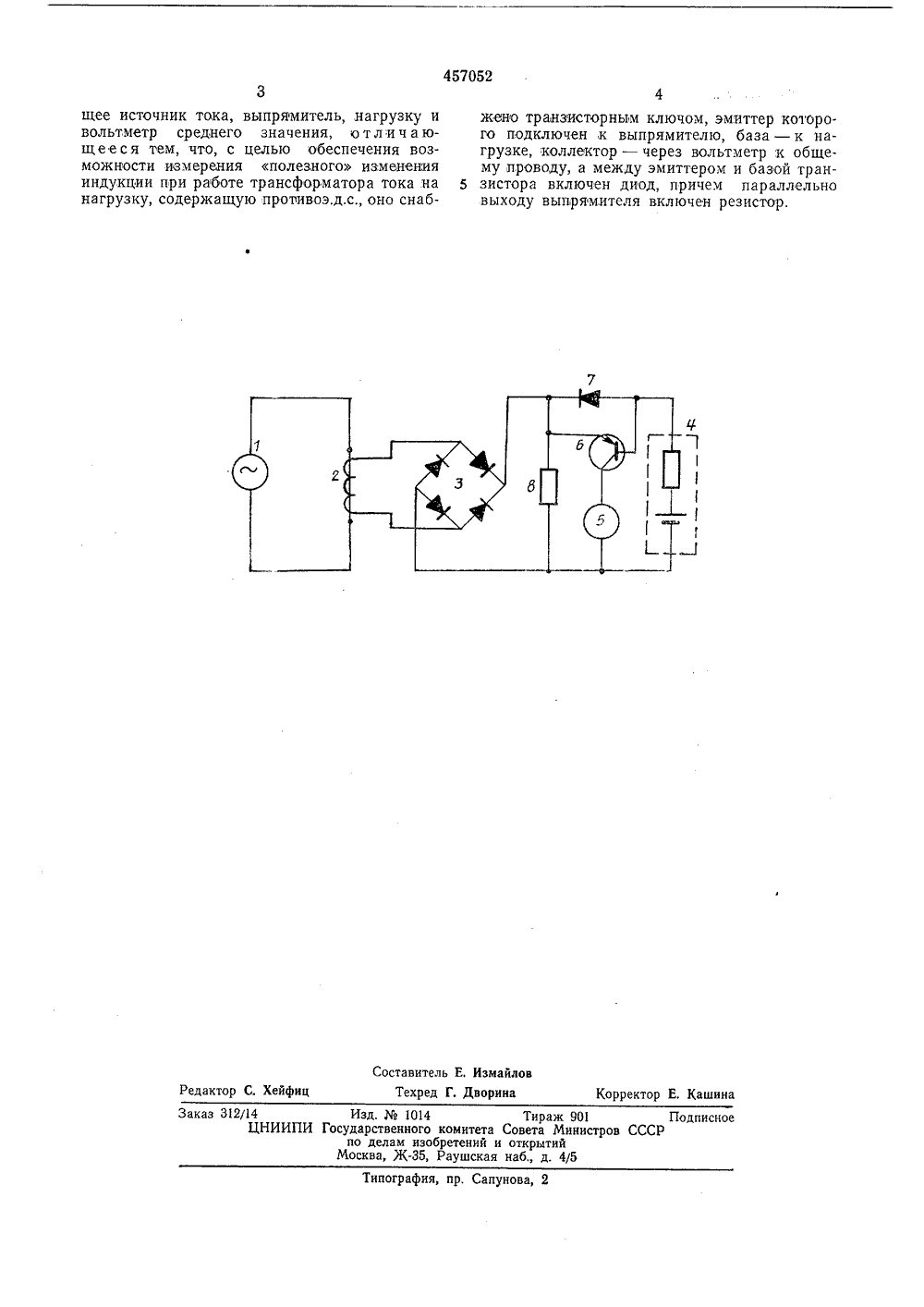

Устройство для измерения индукции в магнитопроводе трансформатора тока

Номер патента: 1016679

Опубликовано: 07.05.1983

Авторы: Авлиаханов, Исматходжаев

МПК: G01F 1/50

Метки: веществ, газообразных, жидких, расходомер

...13 трансформатора Тр, 45 включен резистор 43 чувствительность )с параллельным конденсатором 44. Корректор нуля нелинейного усилителясостоит из мостовой схемы, образованной обмоткой 14 трансформатора Тр и резисторами 45-47. Подвижный контакт резистора 47 подключается кзажиму 40. Выходной сигнал измерительной части нелинейного усилителяснимается с подвижного контакта резистора 43 и средней. точки диагоналимоста корректора нуля между резисторами 45 и 46 и подается в первичнуюобмотку 48 входного разделительного)трансформатора.Тр-З с коэффициентомтрансформации 2,5:1.60Нелинейный усилитель 5 состоиттакже из транзистора 49 и вторичной обмотки 50 трансформатора Тр-З, под-.ключенной через германиевый диод 51 в цепь эмиттер-база...

Номер патента: 1042130

Опубликовано: 15.09.1983

Автор: Мазунов

МПК: H02J 3/32

Метки: включенными, импульсную, между, нагрузку, накопителем, преобразователем, распределения, электрохимическим

...на- второго - как 1 н,2, 3 , 3 ", ггпряжения-э 1 ектрокимический накопи- гг - токи в импульсе, потребляетель", поскольку их расчитывают на мые нагрузкой соответственно от бамощность, потребляемую в интервале тареи и преобразователя для двухвремени импульса. ,65 1 вазиустановившихся режимов работы)(2),) н,) и к3 и к - токи В импульсе, потребляемые нагрузкой отбатареи и преобразователя и переходном режиме: Т, 1, ьп - соответственно период импульсного процесса,длительности импульса и паузы.На фиг.2 приведена функциональнаясхема системы электропитания, реализующая предлагаемый способ,Схема содержит первичный источникэлектроэнергии (общепромышленнаясеть или антономный источник 1,трехфазный преобразователь 2...

Номер патента: 1056400

Опубликовано: 23.11.1983

Автор: Гривко

МПК: H02M 7/155

Метки: включенных, двух, инверсного, нагрузках, последовательно, постоянного

...выпрямитель2 и выпрямитель 3 и цепи питанияобеих нагрузок, снабженные блокамн 4 Фазового управления, нагрузки 5и 6,. соединенные между собой последовательно нагрузка 5 включенамежду катодами выпрямителей, а нагрузка 6 - между общей точкой катодов управляемого выпрямителя 2 инулевой .точкой трансформатора 1),два датчика 7 электрических параметрон, подсоединенных к нагрузкам 5и б, два элемента 8 сравнения, первый из которых подключен входомк выходу сумматора 9 и к блоку 10задания регулируемых величин, а второй присоединен к датчику 7 электрических яараметрон второй нагрузки,блоку 1,2 задания инверсного регулирования и к блоку 11 деления на два,который в свою очередь подсоединенк блоку 10 задания регулируемых величин, при этом выходы...

Номер патента: 1101962

Опубликовано: 07.07.1984

Авторы: Дордий, Савойский, Слухаев, Тарамалы

МПК: H02H 7/125

Метки: включенными, выпрямителями, защиты, параллельно, установки

...узлу 8 суммирования сигналов, содержащему выпрямительный мост 9, к вы 1101962 4рования рабочего сигнала.Устройство работает следующим образом.Если трансреакторы работают на линейных участках характеристик намагничивания их сердечников, то при внеш нем коротком замыкании, на выходе блока 8 появляется напряжение небаланса с частотой, равной частоте источника ходу которого подключен реагирующий орган 10, который через один из входов элемента И 11, расширитель 12 импульсов, подсоединен к исполнительному органу 13, причем выпрямительный мост 9 через резистор 14, подсоединенный между одним из его входов и отрицательным полюсом, подключен к формирователю 15 положительных и отрицательных импульсов, выход послед О него через РС -цепочку 16 и...

Номер патента: 1156188

Опубликовано: 15.05.1985

Авторы: Савойский, Слухаев, Шуть

МПК: H02H 7/125

Метки: включенными, выпрямителями, защиты, параллельно, установки

...предназначены для включения соответственно в первую и вторую ьизу на входе первого125 выпрямителя 2, первичная обмотка третьего трансреактора 7 предназначена для включения в третью фазу на входе второго выпрямителя 3, трансформатор 8, выпрямительный мост 9, 30 реагирующий орган 10, элемент И 11, расширитель 12 импульсов, исполнительный блок (выходной) 13, резистор 14, формирователь 15 положительных и отрицательных импульсов, КС-це почку 16, 17, резистивный делитель 18, 19, с помощью которого задается уровень срабатывания расширителя 12 импульсов, четвертый трансформаторный функциональный преобразователь 40 20., первичная обмотка которого предназначена для установки в первый Фазный провод питающей сети на входе второго...
