Способ определения правильностиподключения испытательного проводак обмотке трансформатора напряжения, соединенной в разомкнутый треугольник12
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 432428
Автор: Бугров
Текст

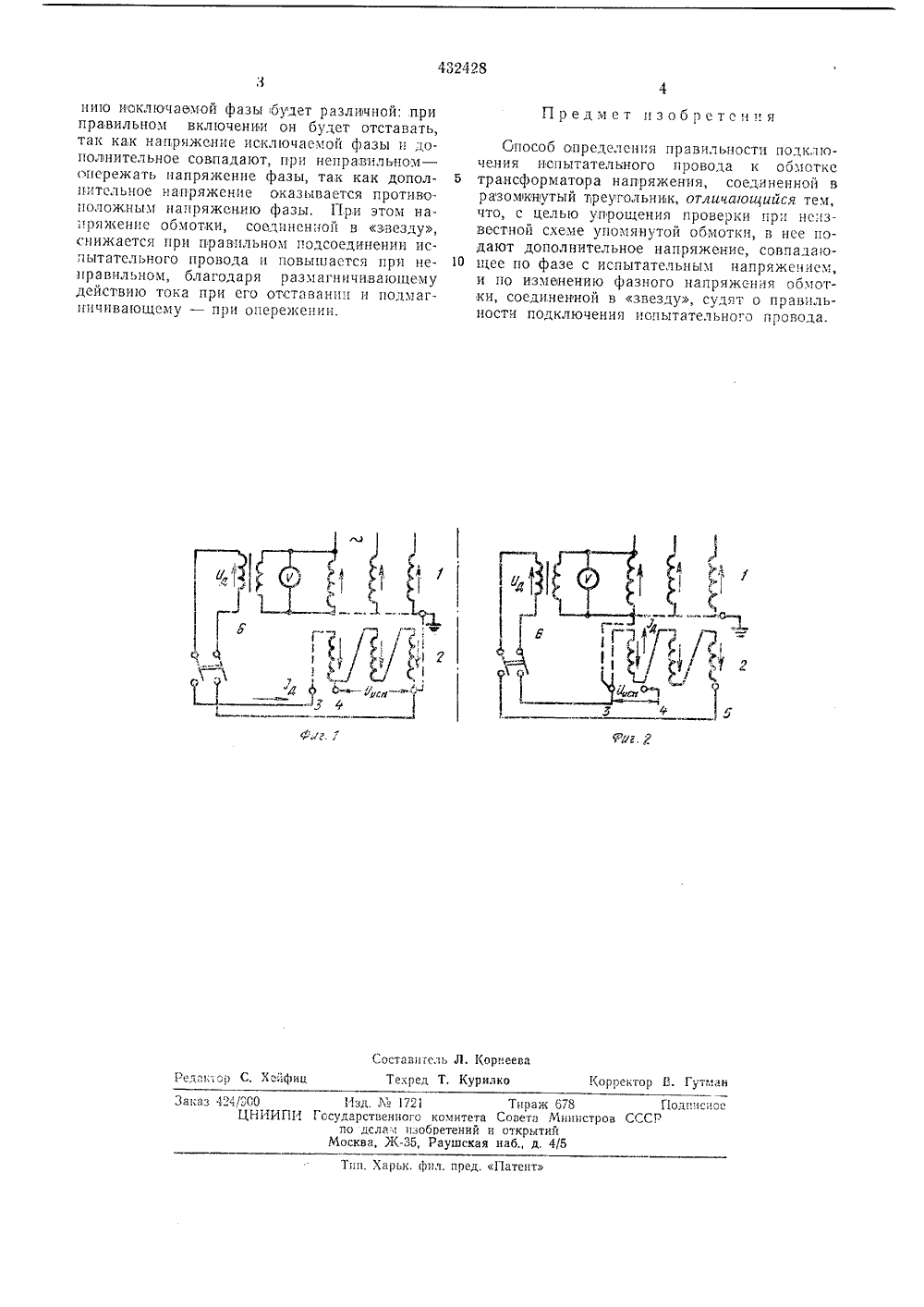

О П И С А Н И Е (11)432428ИЗОБРЕТЕНИЯ Союз Свветских Социалистических Республик2) Заявлен присоединением заявки Государственный комит Совета Министров ССС йо делам изобретенийи открытийата опубликования описания 15.08.75 72) Автор изобретени(54) СПОСОБ ОПРЕДЕЛЕНИЯ ПРАВИЛЬНОСТИ ПОДКЛЮЧЕНИЯ ИСПЪТАТЕЛЬНОГО ПРОВОДА К ОБМОТКЕ ТРАНСФОРМАТОРА НАПРЯЖЕНИЯ, ОЕДИНЕННОЙ В РАЗОМКНУТЫЙ ТРЕУГОЛЬНИК 2 фиг. 1 и на фиг. 2 ( и неправильное под привода).На схемах показ ка 1, соединенная в единенная в разомк дали 3, 4, 5, и,лоп тор б. оответст ключения нно пр испыт вильное ельного обмот 2, со- выво- форманы низковольтна звезду, и обмот утый треугольник лнительный тран 15 При подаче на з ника дополнительно ющего с испытатсл ток 11, отстающий пряжения, так как угольника является Фаза этого токаажимы обмотки треугольо напряжения, совпалаьным, в обмотке пойлет от дополнительного наазомкнутая обмотка треиндуктивной нагрузкой. по отношению к напряжеИзвестные способы определения правильности подключения испытательного, провода к обмотке трансформатора напряжения, соединенной в разэцкнутый треугольнвк, основаны или на проверке цепей без напряжения на отключенном трансформаторе, или при известной схеме треугольника по совпадению векторных, или потенциальных диаграмм с этой схемой, либо по определенному вращению фазоуказателя. Ни один из этих опособав не дает возможности определения правильности подключения испытательного провода при неизвестной схеме треугольника, не,выхоля из,помещения релейногощита, т. е. без производ,ства работ на сборках трансформатора напряжения, требующих, как правило, его отключения.По предложенному способу для упрощения тлроверкп при неизвестной схеме обмотки трансформатора, соединенной в разомкнутый треугольник, проверку производят, не выходя из помещения релейного щита, кратковременной подачей в эту обмотку дополнительного напряжения, совпадающего,по фазе с испытательным напряжением, и о правильности подключения испытательного провода судят по снижению фазного напряжения обмотки трансформатора, соединенной в звезду.Схемы подключения обмотки, иллюстрирующие предложенный способ, представлены на Предложенный способ проверки реализуется как при трех, так и при четырех выводах от обмотки, соединенной в разомкнутый треугольник. Дополнительное напряжение (/д подается на зажимы этой обмотки совпадающим по фазе с испытательным напряжением. Для этого снимают векторную диаграмму напряжений обмотки звезлы, определяют вектор испытательного напряжения Сlсп (напряжение на испытательном проводе относительно заземленного вывода обмотки разомкнутого треугольника) и вектор дополнительного напряжения (lл, который должен совпадать с вектором испытательного напряжения.432428 Предмет изобретения Составитель Л. Корнеева1 едакаар С 1 о: фин Текред Т, Курилко Корректор В. Гут Полгиснсров СССР каз 424 ЕООЦНИИПИ М 172енного комитетаа а изобретений иЖ, Раушская Тираж 678овета Ыннтоткрытий дарст по де осква,д, 4 Харьк, фнд. пред, Патент нию иоключаемой фазы будет разливочной: при правильном включении он будет отставать, так как напряжение исключаемой фазы и дополнительное совпадают, при неправильном - опережать напряжение фазы, так как дополнительное напряжение оказывается противоположным напряжению фазы. При этом напряжение обмотки, соединенной в звезду, снижается при правильном подсоединении испытательного провода и повышастся при неправильном, благодаря размагничивающсму действию тока при его отставании и подмагппчивающсму - при опережении. Способ определения правильности подключения испытательного провода к обмотке 5 трансформатора напряжения, соединенной вразомкнутый треугольник, отличающийся тем, что, с целью упрощения проверки прп неизвестной схеме упомянутой оомотки, в нее подают дополнительное напряжение, совпадаю О щее по фазе с испытательным напряжением,и по изменению фазного напряжсния обмотки, соединенной в звезду, судят о правильности подключения испытательного провода.
СмотретьЗаявка
1369088, 23.09.1969
А. С. Бугров
МПК / Метки
МПК: G01R 19/00, G01R 31/02
Метки: испытательного, обмотке, правильностиподключения, проводак, разомкнутый, соединенной, трансформатора, треугольник12
Опубликовано: 15.06.1974
Код ссылки
<a href="https://patents.su/2-432428-sposob-opredeleniya-pravilnostipodklyucheniya-ispytatelnogo-provodak-obmotke-transformatora-napryazheniya-soedinennojj-v-razomknutyjj-treugolnik12.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения правильностиподключения испытательного проводак обмотке трансформатора напряжения, соединенной в разомкнутый треугольник12</a>
