Устройство для дифференциальной защиты: трансформатора( •: , . itigt; amp;

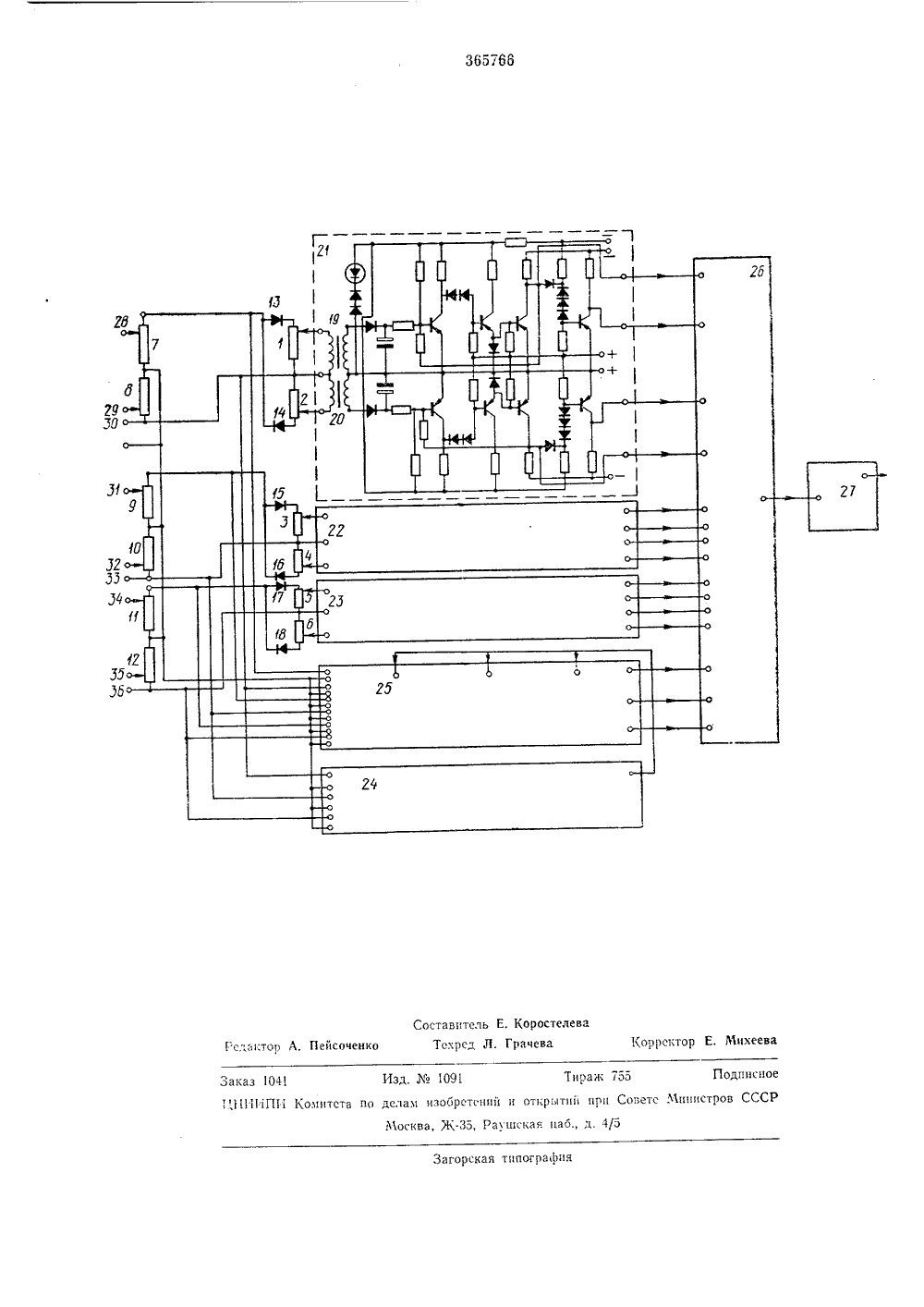

Союз Сокетских Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕЕЕПЬСТВУ висимое от.Кл. Н 021 т 7,04 11 0211 3,26 исослинением заявки Х Комитет по делом авобретений и открытий ери Совете Мииистров СССРюзлетеиь Ъ 6 ата опубликования исапия 28.17.1973. Авторыизобретения В. Я, Овласюк и Л. Н. Шилов еиа Трудового Красного Знамени цаучн институт железнодорожнога транспорта сесоюзный аявцте вательск ФФЕРЕНЦИАЛЪНОЙ ЗАЩИТЫСФОР 1 т 1 АТОРА ТРОЙСТВ Известны устройства для дифференциальной защиты трацсформатора, содержащие цизкоомные сопротивления, которые через регулируемые сопротивления подключены к пороговым элементам со входцыми трансформаторами, датчик сквозного тока, фазосравнивающуо схему и выходные элементы.Цель изобретения - повышение помехоустойчивости и чувствительности защиты. Это достигается тем, что в предлагаемом устрой стве вхолиые трансформаторы пороговых элемецтов полключець 1 к иизкоомным сопротивлениям через параллельцые пепи с разнонаправленными лиодамц.На чертеже дана схема описываемого 15 устройства,Регулируемые сопротивления 1 - б ка;клой фазы устройства подключецы к цизкоомиым вхолцым сопротивлениям 7 - 12 через диоды 13 - 18, образуя две параллельные цепи с раз иоиаправлсииымц диодами. К выходам сопротивлений 1 - б подключены первичные обмотки вхолцых трансформаторов 19 и 20 пороговых элементов 21 - 23. Трацсформаторы служат для согласования выходного сопротивления трансформаторов тока со входцым сопротивлением порогового элемента и лля гальванической развязки. Пороговые элементы 21 - 23, датчик 24 сквозного тока и фазосравниваюгцал схема 25 подлючецы к логическому 50 оргацу 2 б, к выходу которого полсоел 1 шеи выходцой элемент 27.Устройство работает следующим образом.При включении трансформатора ца холостой ход с любой из питающих сторон комплект трансформаторов тока, соответствующии включаемой обмотке, замеряет ток иамагиичпваиил силового трансформатора. Токи трех комплектов трансформаторов тока подключают к контактам 28 - 30 фазы Л, 3 - 33 фазы В и 34 - 3 б фазы С. Ток протекает по олцому иизкоомцому сопротивлению 7, 9, 11 или 8, 10, 12 ця каждой фазе. Палецие иапрлиецил с обтекаемого сопротивления 7 или 8 через сопротивление 8 или 7 без тока подается на параллельно включсншяе цепи, состолщие из лиола 13 и регулируемого сопротивления 1 или лиоля 14 и регулируемого сопротивлецил Так кяк диоды в параллельцьх цепях вклочецы в рязцых иаправлециях, то в разные полупсриолы послеловательцо обтекяютсл сопротивления 1 и 2. Следовательцо, ца каислозт сопротивлении вози икаот падения напряжения, имеющие форму одцополупериолиой выпрямлецной кривой. С регулируемых сопротивлений снимается залаццая часть иадеццй напряжения, пропорциональных полуволнахт тока иамапшчивация, которая через трансформаторы 19 и 20 перелается ца фильтры, я затем иа базы первых триодов пороговых элееитов. Таким Оорязом, кривая тока иеоягянса снацала детектируется, я потом составные асти трапсформируютс 51 н Вхо; ВорОГОБВх элементов, Ь зависимости от формы криво тока 1 Ямячпгчивишя срабпывают или обя пороговых элемента - -бросок периодический, илц один - бросок апериодический. С выходов пороговых элементов 21 - 23 сигналы поступают ия логический орган 26. Логический орган состоит из шести схем И, совпадение иа которых собирается только в слу ае повреждения в зоне дифференциальной защиты, т. е. ири япериодическом броске тока иямагиичивяиГя совпадении иет, так как срабатывает только один пороговой элемент иа фязс, а ири нерио.неское Ороскс токс иямягшчивяии 51 на одной из фаз срабатывают оба пороговых элемента, но схемы И логического органа блок руются от соседней фазы, иа которой в это время происходит апериодический бросок с вчетверо Оольшей амплитудой.При внешнем коротком замыкании с малым током напряжение небалаиса мало по сравиецио с напряжением срабатывания порогового элемента. Ког;я ток короткого замыкания возрастает до величины, приводящей к иебалаису, близкому к порогу срабатывания, срабатывает датчик 24 сквозного тока и начинается сравнение токов иле защиты по величине и фазе, ФазосравиивяОщяя схема 25 ири сквозном коротком замыкании дает запрет иа лОГиескии ОрГяп, я при коротком замыкании в зоне защиты - разрешение. Сигнал с Выхода ЛОГИЧЕСКОГО ОР 1 ЯЦЯ ИОСТМЦЫЕТ ИЯ ВЫХО.ЦОИ элемент 7 и приводит В действие сиолиителяые органы отключения трансформатора.Згектрхни я часть устройства выполнена с ия пяти печатных модулях. Каждое входноеиизкоомиое сопротивление имеет иеооходимое количество выводов, позволяющих вырагииВять токи плеч защиты с точиостю до 0,57 о от их поминальных величин.О Устройство надежно отстроено от апериодических и периодических оросков тока намагничивания, а таыке от токОВ иебялацса при внешнем коротком замьканин и обеспечивает селсктивную работу защиты при высо кой чувстВителыОсти к повре 5 кдец 1 ям В зоне.Ток сраоатываиия защиты составляет ОЛ номинального тока заиищаемого трансформатора, время срабятывашя ие сюльше 0,015 сек.20Предмет изобретенияУстройство для диффереициальцой запитытрансформатора, содержащее низкоомиые сопротивления, которые через рег лиремые 23 сопротивления подключены и пороговым элементам со входными трансформаторами, датчик сквозного тока, фазосравнивающую схему и выходные элементы, Отличающееся тел, что, с целью повышения помехоустойчивости и 30 чувствительности зашиты, входные трансформаторы пороговых элементов подключены к иизкоомным сопротивлениям через параллельные цепи с разнонаправленными диодами.(оррсктор Е. Михеев Подписно Зака аь о д, Лое 1091 с Министров СС,1111 Загорская типография 1 Комитета по делам изобретений и открытии при С Москва, Ж.ЗЗ, Раушская нао., д. 4/5
