Устройство для дифференциальной защиты выпрямительного трансформатора с уравнительными реакторами

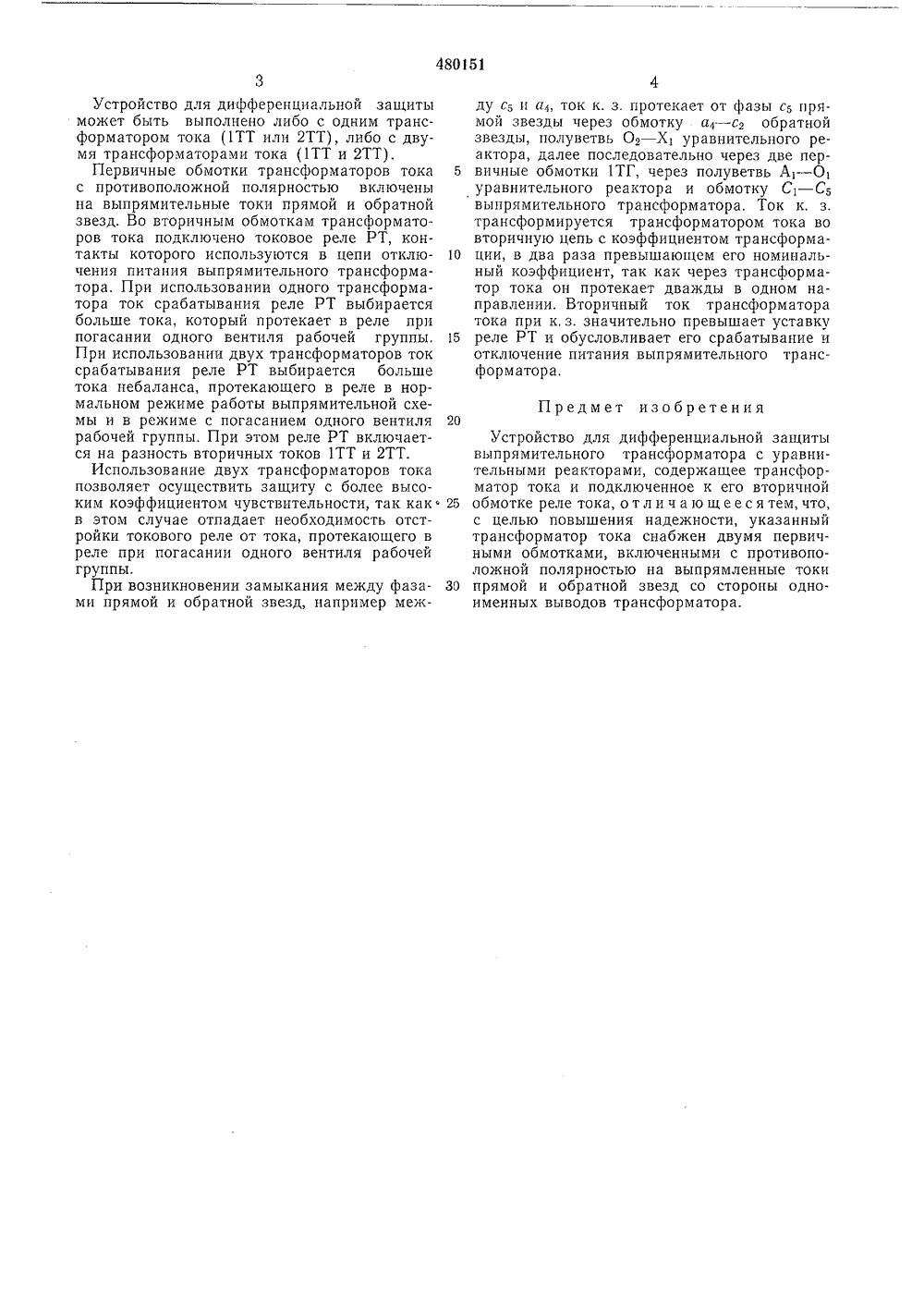

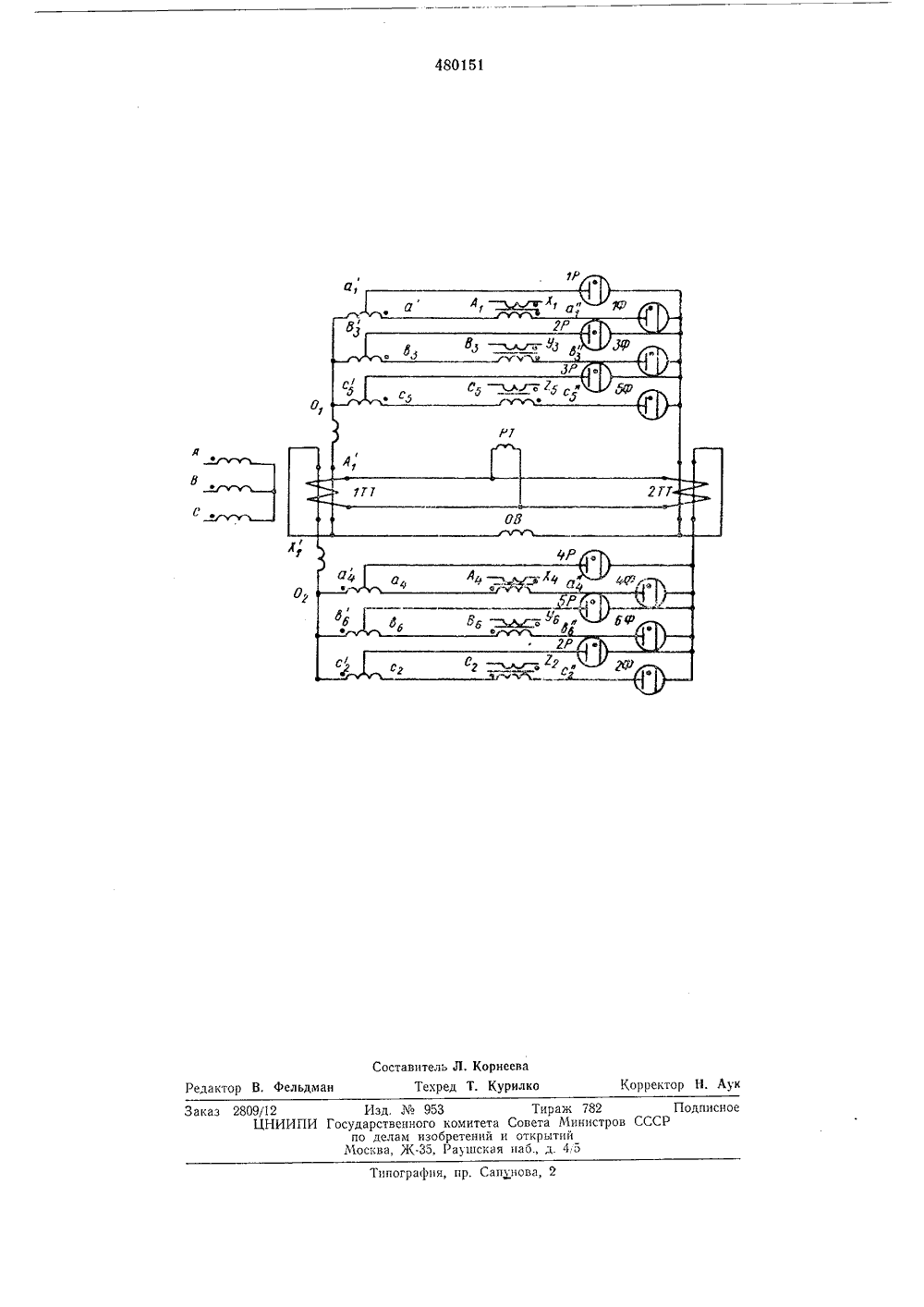

О П И С А Н И Е и 1) 48015ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республиксоединением заявк Государственный ком Приоритет овета Министров ССС о делам изобретений Опубликовано 05.08.75, Бюллетень29 Дата опубликования описания 20.11,75(54) УСТРОЙСТВО ДЛЯ ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ ВЫПРЯМИТЕЛЬНОГО ТРАНСФОРМАТОРА С УРАВНИТЕЛЬНЫМИ РЕАКТОРАМИзначено для между фазам иловых выпр уравнительн схеме возбуж Устройство предна защиты от коротких замыканий и прямой и обратной звезд с ямительных трансформаторов с ым реактором, используемых в дения синхронного генератора.В известном устройстве для дифференциальной защиты используется трансформатор тока и подключенное к его вторичнои обмотке реле тока. 11 ри этом две первичные обмотки трансформатора тока включены с противоположной полярностью на выпрямленные токи (нулевой и катодный) одной звезды - прямой или обратной.Известное устройство является недостаточно надежным.Для выделения нулевого тока одной звезды необходимо прокладывать от выпрями- тельного трансформатора к сборке шин две отдельные изолированные нулевые шины прямойи обратной звезды и соединять их между собой на сборке шин. Нулевая и катодная шины одной звезды соединяются последовательно с соответствующими первичными обмотками трансформатора тока и так как эти шины представляют собой положительный и отрицательный выводы выпрямительной схемы, изоляцию между обмотками трансформатора тока находится под воздействием значительной разности потенциалов. Цель изобретения - устранить указанныенедостатки,Поставленная цель достигается тем, чтопервичные обмотки трансформатора токавключены на выпрямленные токи прямой иобратной звезды.На чертеже показаны цепи выпрямительного трансформатора с уравнительным реактором и цепи дифференциальной защиты, ис 10 пользующей разность выпрямленных токовпрямой и обратной звезд трансформатора.На чертеже А, В и С - выводы первичнойобмотки выпрямительного трансформатора,подключаемые к цепи напряжения статора15 синхронного генератора; а 4 и а 4 - выводы фазы а прямой звезды вторичной обмотки выпрямительного трансформатора; а 4, а, - тоже обратной звезды; А Хь А 4, Х 4 - выводыфазы 4 первичных обмоток последовательного20 трансформатора, включаемых в цепь токастатора синхронного генератора; аь а, - выводы фазы а прямой звезды вторичной обмотки последовательного трансформатора; а 4,а - то же обратной звезды; 1 Ф - 6 Ф вентили25 форсировочной группы; 1 Р - 6 Р - вентилирабочей группы; ОВ - обмотка возбуждениясинхронного генератора; Аь Х - выводыуравнительного реактора, О О, - нулевыевыводы прямой и обратной звезды выпрямиЗО тельного трансформатора,Устройство для дифференциальной защиты может быть выполнено либо с одним трансформатором тока (1 ТТ или 2 ТТ), либо с двумя трансформаторами тока (1 ТТ и 2 ТТ).Первичные обмотки трансформаторов тока 5 с противоположной полярностью включены на выпрямительные токи прямой и обратной звезд. Во вторичным обмоткам трансформаторов тока подключено токовое реле РТ, контакты которого используются в цепи отклю чения питания выпрямительного трансформатора. При использовании одного трансформатора ток срабатывания реле РТ выбирается больше тока, который протекает в реле при погасании одного вентиля рабочей группы, 15 При использовании двух трансформаторов ток срабатывания реле РТ выбирается больше тока небаланса, протекающего в реле в нормальном режиме работы выпрямительной схемы и в режиме с погасанием одного вентиля 20 рабочей группы. При этом реле РТ включается на разность вторичных токов 1 ТТ и 2 ТТ.Использование двух трансформаторов тока позволяет осуществить защиту с более высоким коэффициентом чувствительности, так как25 в этом случае отпадает необходимость отстройки токового реле от тока, протекающего в реле при погасании одного вентиля рабочей группы.При возникновении замыкания между фаза ми прямой и обратной звезд, например между сь и а, ток к. з, протекает от фазы с прямой звезды через обмотку а 4 - с обратной звезды, полуветвь О - Х, уравнительного реактора, далее последовательно через две первичные обмотки 1 ТГ, через полуветвь А - О уравнительного реактора и обмотку С - С выпрямительного трансформатора. Ток к. з. трансформируется трансформатором тока во вторичную цепь с коэффициентом трансформации, в два раза превышающем его номинальный коэффициент, так как через трансформатор тока он протекает дважды в одном направлении. Вторичный ток трансформатора тока при к, з. значительно превышает уставку реле РТ и обусловливает его срабатывание и отключение питания выпрямительного трансформатора,Предмет изобретенияУстройство для дифференциальной защиты выпрямительного трансформатора с уравнительными реакторами, содержащее трансформатор тока и подключенное к его вторичной обмотке реле тока, отличающеесятем,что, с целью повышения надежности, указанный трансформатор тока снабжен двумя первичными обмотками, включенными с противоположной полярностью на выпрямленные токи прямой и обратной звезд со стороны одноименных выводов трансформатора.480151 Составитель Л, Корнееван Техред Т. Курилко Корректор Н, Аук Редак Фельд Изд. М 95 ПодписнСССР Заказ 280912 ЦНТипография,ап нов ПИ Государственного комитета по делам изобретений Москва, Ж, Раушскэ Тираж 782Совета Министрооткрытийнаб., д. 4,5
