Устройство для дифференциальной защитысилового трансформатора

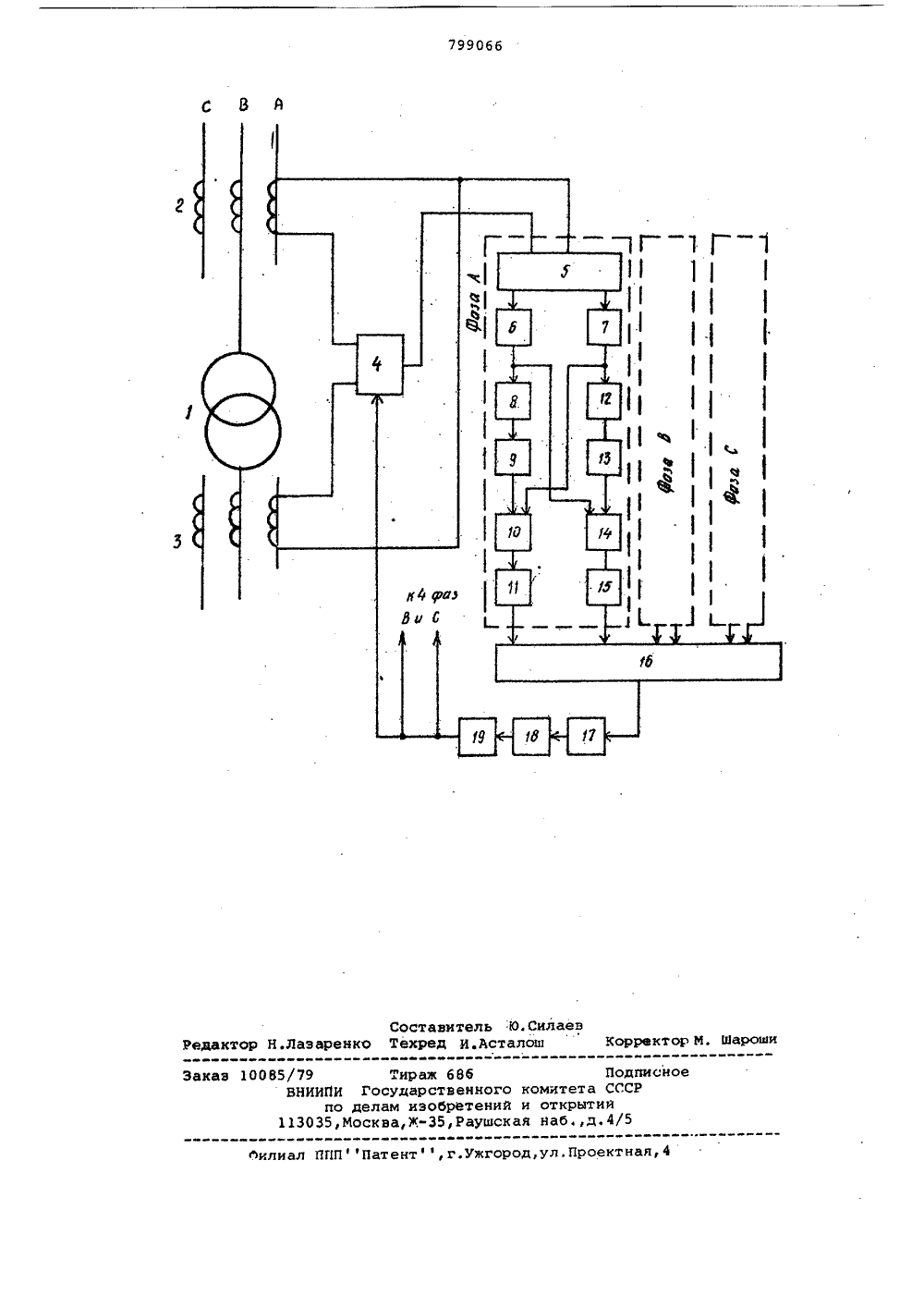

Союз Сеетскнх СОЦНаЛНСтНЧВЗНХ РеспублнкОп ИСАНИЕ ИЗОБРЕТЕНИЯ и 799066 К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ(22) Заявлено 31,07,78(21) 2 б 49943/24-07 с присоединением заявки М Н 02 Н 3/28 Н 02 Н 7/04 Государствениый комитет СССР по делам изобретений и открытий(23) Приоритет Опубликовано 23,0181, Бюллетень ЙВ 3 Дата опубликования описания 23. 01, 81(72) АвтоР изобретения Е, П, Королев Горьковское отделение ордена Октябрьской РеволюцииВсесоюзного Государственного проектно-изыскательскогои научно-исследовательского института энергетическихсистем и электрических сетей "Энергосетьпроект"(54) УСТРОЙСТВО ДЛЯ ДИФФЕРЕНЦИАЛЬНОЙ ЗАЦтИТЫСИЛОВОГО ТРАНСФОРМАТОРАР8 Г Т 52 Изобретение относится к электротехнике, а именно к технике релейнойзащиты к может быть использовано,например, для диФференциальной защи"ты трансформаторов.По основному авт, св. Р 542289 известно устройство для дифференциальной защиты силового трансформатора, содержащее трансформаторы тока, вторичные обмотки которых через фазосравнивающий пусковой орган и датчики дифференциального тока соединены в дифференциальную схему, формирователи прямоугольных импульсов из диФференциального тока положительной и отрицательной полярностей и логические цепочки НЕ-В-НЕ-В, в котором в каждой Фазе вход первого элемента, НЕ одной логической цепочки НЕ-В-НЕВ подключен к выходу формирователя импульсов положительной полярности и к входу второго элемента НЕ второй логической цепочки, а вход первого элемента НЕ второй логической цепочки подключен к выходу формирователя импульсов отрицательной полярности тока и к входу; второго элемента НЕ первой логической цепочки, причем выходы всех логических цепочек трех фаз подключены к блокирующим входам пусковых органов черезлогический орган ИЛИ (1).5 Недостатком известного устройстваявляется воэможность его излишнегосрабатывания от броска тока намагничивания силового трансформатораили при внешнем замыкании и насыщении трансформаторов тока в переходном процессе, Это обусловлено тем,что апериодические составляющие диф-.ференциального тока, и сигналов навыходах датчиков дифференциальноготока могут затухать быстрее, чемапериодические составляющие токовкороткого замыкания или броска намагничивающего тока, Поэтому дифференциальный ток и сигналы на выходах датчиков дифференциального тока мОгут,через несколько периодов (два илиболее) остановиться двухполярными иустройство деблокируется раньше, чемэто необходимо по условиям его се 25 лективной работы,Цель изобретения - повышение селективности в переходном режиме работы защищаемого объекта путем задержки на заданное время деблокировки пусковых, органов устройства.Указанная цель достигается тем, что в устройство дополнительно введена последовательная цепочка логических элементов НЕ-В-НЕ, которая включена между выходом элемента ИЛИ и блокирующими входами пусковых орга" нов.На чертеже изображена функциональная схема устройства.Устройство содержит защищаемый объект 1, трансформаторы 2 и 3 тока, пусковые органы 4, датчики 5 дифференциального тока, формирователи 6 и 7 прямоугольных импульсов из полуволн тока положительной и отрицательной полярности, цепочки, логических элементов 8,9,10,11 и 12,13,14,15 соответственно НЕ-В-НЕ-В, логический элемент 16 ИЛИ, и вновь введенная цепочка логических элементов 17,18,19 соответственно НЕ-В-НЕ.Устройство работает следующчмобразом.В нормальном режиме защищаемого трансформатора и при коротких замыканиях в нем, а также при внешних коротких замыканиях и бросках намаг ничивающего тока трансформатора, когда хотя бы в одной из фаз дифференциальной цепи течет однополярный ток, устройство работает аналогично известному устройству. ЗОЕсли в переходном процессе при внешнем коротком замыкании или при включении трансформатора под напряжение однополярные токи в дифференциальной цепи переходят в двухполярные, то, несмотря на исчезновение блокирующего сигнала на выходе логи-, ческого элемента 16 ИЛИ, устройство остается заблокированным в течение заданного времени благодаря наличиюпамяти во вновь введенной цепочкелогических элементов 17, 18,19 НЕЕ-НЕ.Выдержка времени элемента 18 Ввыбирается такой, чтобы она превышала время снижения тока в дифференциальной цепи при бросках намагничивающего тока до величины тока срабатывания пусковых органов 4 и была быбольше времени отключения внешнего.короткого замыкания,Таким образом, в переходном режиме работы защищаемого. объекта повышается селективность устройства,и,следовательно, предотвращаются излишние отключения защищаемого трансформатора в этих режимах.Формула изобретенияУстройство для дифференциальной защиты силового трансформатора по авт. св. Р 542289, о т л и М а ю щ е е с я тем, что, с целью повышения селективности в переходном. режиме работы защищаемого объекта пу" тем задержки на заданное время деблокировки пусковых органов, устройства, в него дополнительно введена последовательная цепочка логических элементов НЕ-В-НЕ, которая включена между выходом элемента ИЛИ и блокирующими входами пусковых органов.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 542289, кл. Н 02 Н 3/28,Н 02 Н 7,04,1977.799066 С В Я Составитель Ю. Силаеваэаренко Техред И,Асталош Корректор И. Ша едакт аа 100 В 5 ИПИ 11303541 ППатент, г. Ужгород,ул. Проект н клиа Тираж 6 Вб Государственного ком елам изобретений и сква,Ж,Раушская кт тк аб Подписноа СССРтийд.4/5
