Модель трансформатора

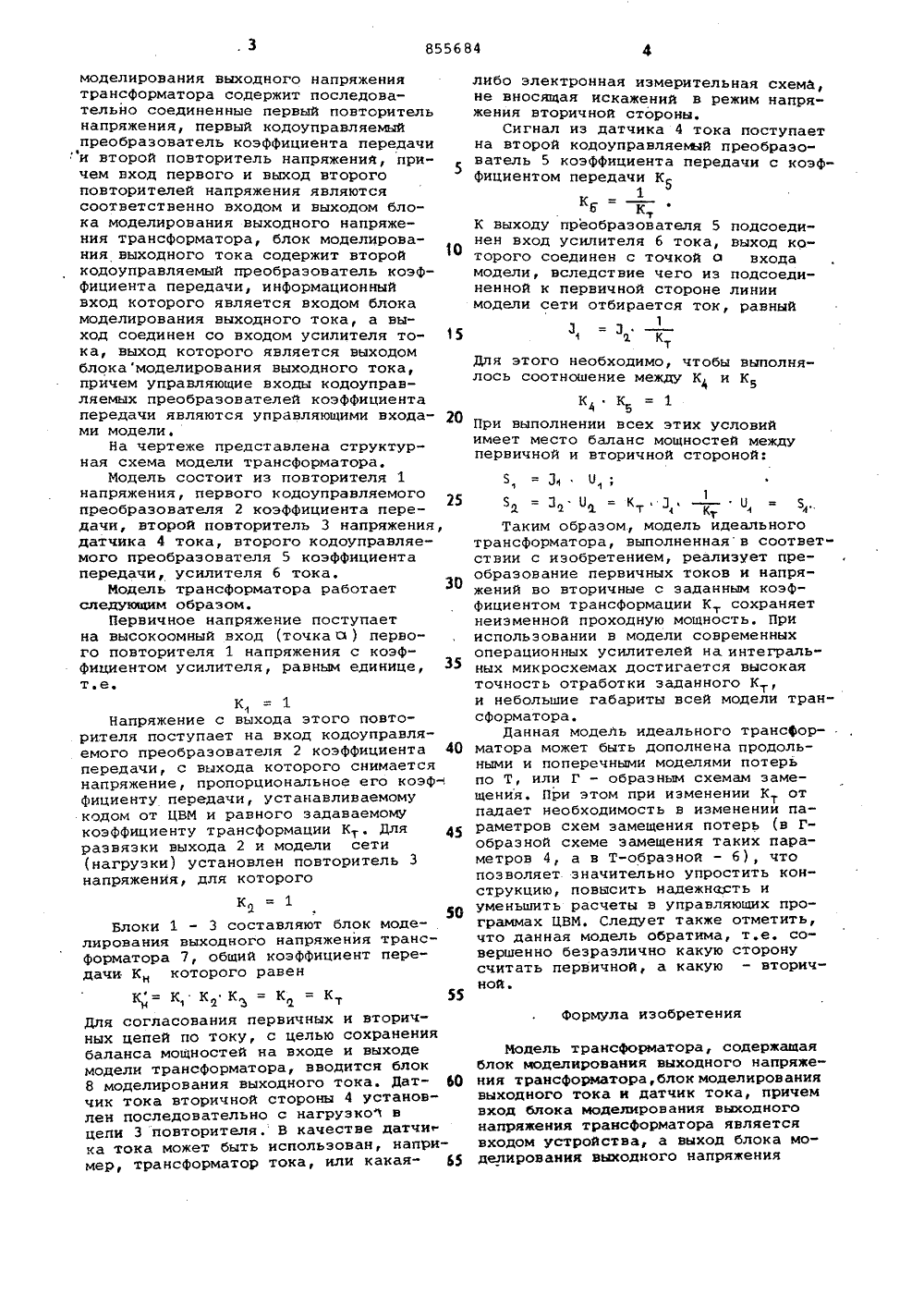

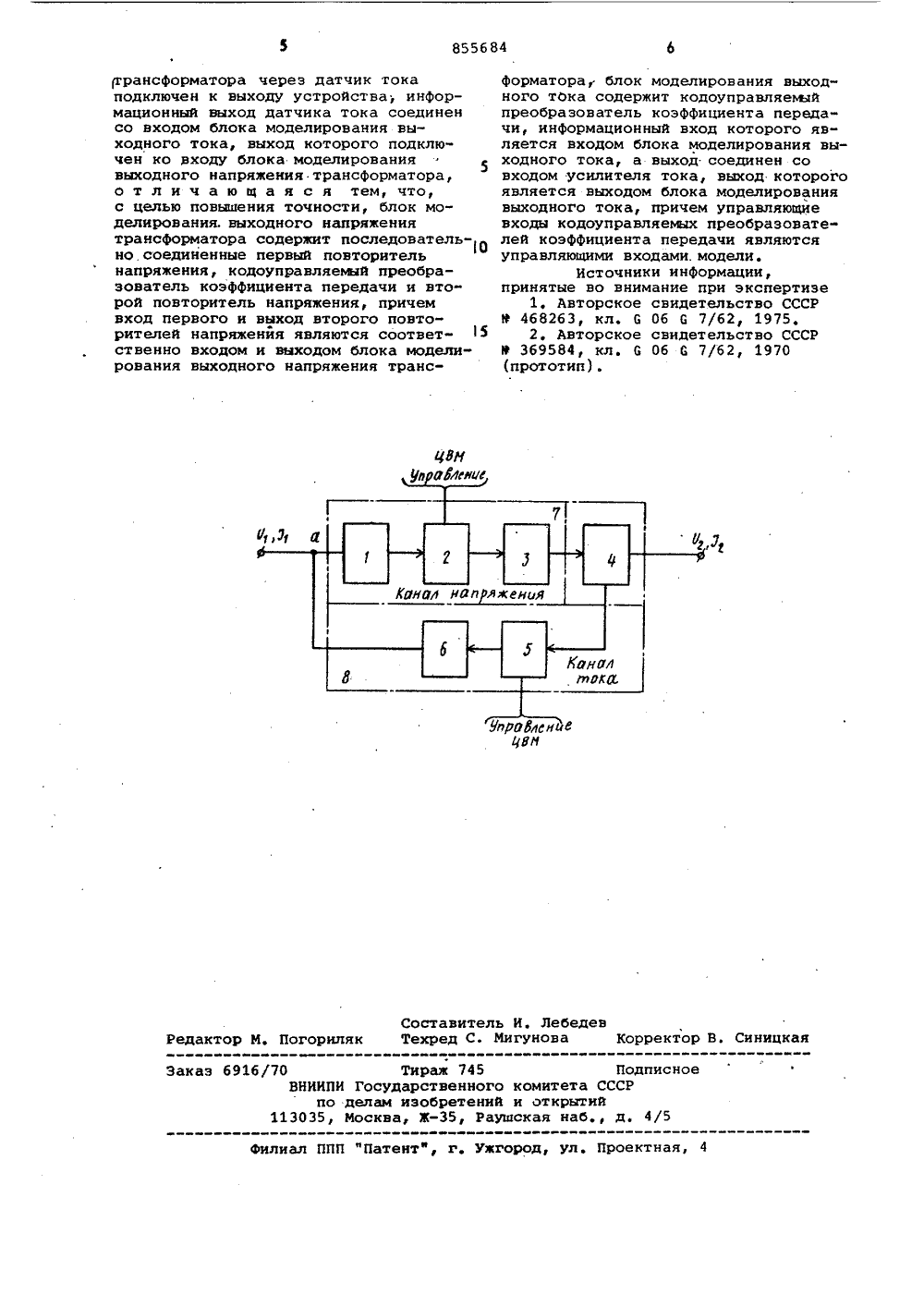

855684 моделирования выходного напряжениятрансформатора содержит последовательно соединенные первый повторительнапряжения, первый кодоуправляемыйпреобразователь коэффициента передачии второй повторитель напряжения, причем вход первого и выход второгоповторителей напряжения являютсясоответственно входом и выходом блока моделирования выходного напряжения трансформатора, блок моделирования выходного тока содержит второйкодоуправляемый преобразователь коэфФициента передачи, информационныйвход которого является входом блокамоделирования выходного тока, а выход соединен со входом усилителя тока, выход которого является выходомблокамоделирования выходного тока,причем управляющие входы кодоуправляемых преобразователей коэффициентапередачи являются управляющими входа Оми модели.На чертеже представлена структурная схема модели трансформатора,Модель состоит из повторителя 1напряжения, первого кодоуправляемогопреобразователя 2 коэффициента пере 25дачи, второй повторитель 3 напряжения,датчика 4 тока, второго кодоуправляемого преобразователя 5 коэффициентапередачи, усилителя б тока.Иодель трансформатора работаетследующим образом.Первичное напряжение поступаетна высокоомный вход (точка о ) первого повторителя 1 напряжения с коэфФициентом усилителя, равным единице, 35т.е. Формула изобретения Иодель трансформатора, содержащая блок моделирования выходного напряжения трансформатора, блок моделирования выходного тока и датчик тока, причем вход блока моделирования выходного напряжения трансФорматора является входом устройства, а выход блока моделирования выходного напряжения К = 1Напряжение с выхода этого повторителя поступает на вход кодоуправляемого преобразователя 2 коэффициента 40 передачи, с выхода которого снимается напряжение, пропорциональное его коэфч фициенту передачи, устанавливаемому кодом от ЦВМ и равного задаваемому коэффициенту трансформации Кт. Для 45 развязки выхода 2 и модели сети (нагрузки) установлен повторитель 3 напряжения, для которого 15 ОБлоки 1 - 3 составляют блок моделирования выходного напряжения трансформатора 7, общий коэффициент передачи К которого равенК= К К К = К = К 55 Для согласования первичных и вторичных цепей по току, с целью сохранения баланса мощностей на входе и выходе модели трансформатора, вводится блок 8 моделирования выходного тока. Дат чик тока вторичной стороны 4 установлен последовательно с нагрузкоч в цепи 3 повторителя, В качестве датчик ка тока может быть использован, например, трансФорматор тока, или какая либо электронная измерительная схема, не вносящая искажений в режим напряжения вторичной стороны.Сигнал из датчика 4 тока поступает на второй кодоуправляеьый преобразователь 5 коэффициента передачи с коэфФициентом передачи Кб1Кб КК выходу преобразователя 5 подсоединен вход усилителя б тока, выход которого соединен с точкой а входа модели, вследствие чего из подсоединенной к первичной стороне линии модели сети отбирается ток, равный3= ЛтДля этого необходимо, чтобы выполнялось соотношение между К и КБК 4 К =1При выполнении всех этих условий имеет место баланс мощностей между первичной и вторичной стороной:= 3 05 = 3, О = К 3О1ТК.Таким образом, модель идеальноготрансформатора, выполненнаяв соответствии с изобретением, реализует преобразование первичных токов и напряжений во вторичные с заданным коэффициентом трансформации К 1. сохраняетнеизменной проходную мощностьПрииспользовании в модели современныхоперационных усилителей на интегральных микросхемах достигается высокаяточность отработки заданного Кти небольшие габариты всей модели трансформатора,Данная модеЛь идеального трансформатора может быть дополнена продольными и поперечными моделями потерьпо Т, или Г - образным схемам замещения. При этом при изменении Кт отпадает необходимость в изменений параметров схем замещения потерь (в Гобразной схеме замещения таких параметров 4, а в Т-образной - б), чтопозволяет значительно упростить конструкцию, повысить надежнать иуменьшить расчеты в управляющих программах ЦВМ, Следует также отметить,что данная модель обратима, т.е. совершенно безразлично какую сторонусчитать первичной, а какую - вторичной.Составитель И. ЛебедевРедактор М. Погориляк Техред С. Мигунова Корректор В. Синицкая 916/70 Тираж 745 ВНИИПИ Государственного к по делам изобретений и 113035, Москва, Ж, РаушсПодписноомитета СССРоткрытийкая наб., д. 4/5 Зака тентф, г. ужгород, ул. Проектна филиал ППП трансформатора через датчик токаподключен к выходу устройства; информационный выход датчика тока соединенсо входом блока моделирования выходного тока, выход которого подключен ко входу блока моделированиявыходного напряжения трансформатора,о т л и ч а ю щ а я с я тем, что,с целью повышения точности, блок моделирования. выходного напряжениятрансформатора содержит последователь- цно соединенные первый повторительнапряжения, кодоуправляемый преобразователь коэффициента передачи и второй повторитель напряжения, причемвход первого и выход второго повторителей напряженйя являются соответственно входом и выходом блока моделирования выходного напряжения трансформатора блок моделирования выходного тока содержит кодоуправляежй преобразователь коэффициента передачи, информационный вход которого является входом блока моделирования выходного тока, а выход соединен со входом усилителя тока, выход которого является выходом блока моделирования выходного тока, причем управляющйе входы кодоуправляеьых преобразователей коэффициента передачи являются управляющими входами. модели.Источники информацииу принятые во внимание при экспертизе1, Авторское свидетельство СССР В 468263, кл. 6 06 6 7/62, 19752, Авторское свидетельство СССР В 369584, кл. О 06 С 7/62, 1970 (прототип).
