Цифровой формирователь сигналов

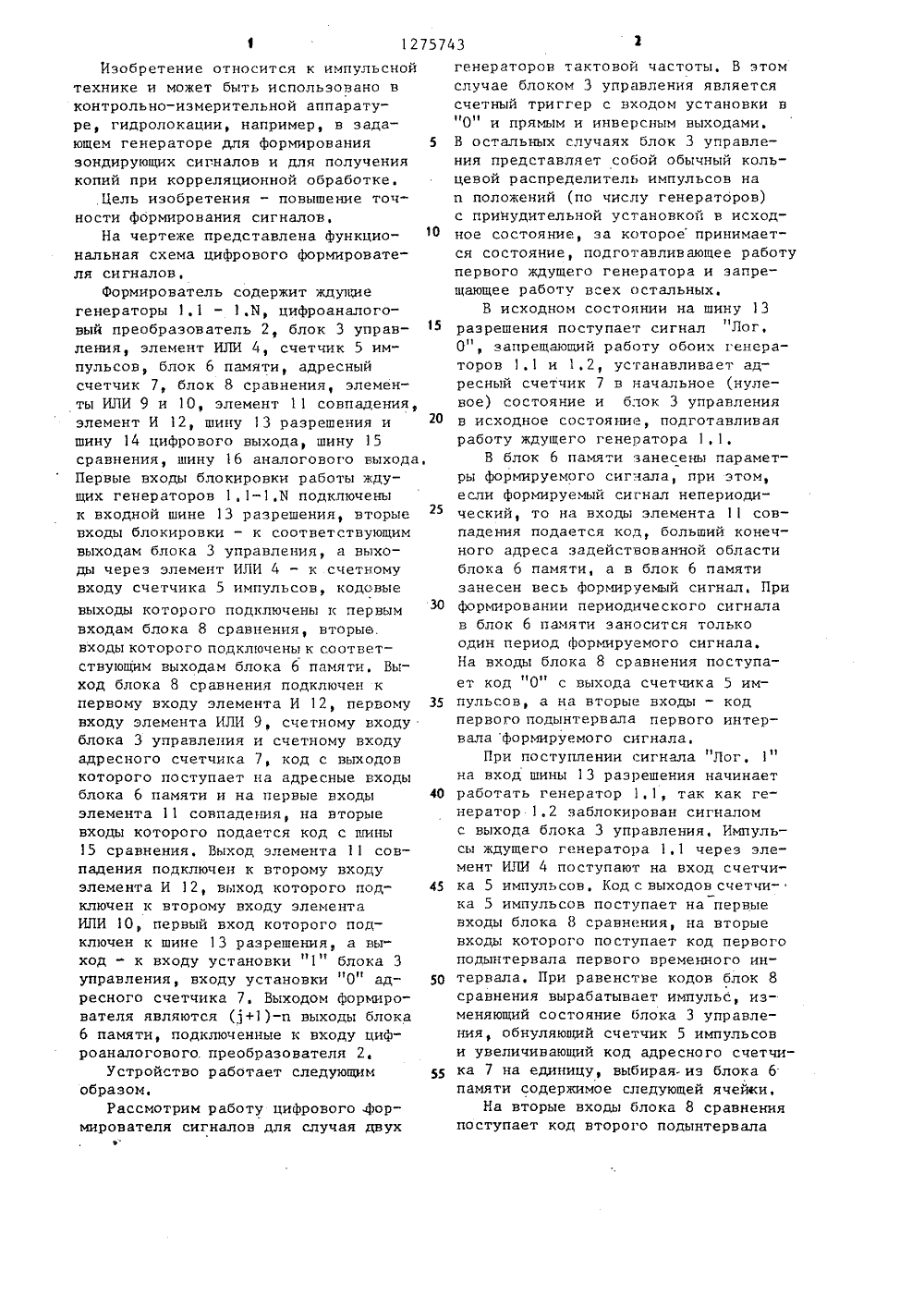

СО)ОЗ СО 8 ЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) И 1) К 3 51) 4 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ИДЕТЕЛЬСТВУ ВТОРСКОМ 45 ользованиесложных си78, 9 1,ФОРМИРОВАТ ние может бь рольно-изме идролокации я формирова(54) ЦИФРОВО (57) Изобрет зовано в кой ЛЬ СИГНАЛОть испольительной и в задающе ния зондируюния копий ппаратуре,енераторе дщих сигналоври корреляц и для получ онной обраб ке, Цель ГОСУДАРСТ 8 ЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(56) Пальм Ульямсон, ИЗУПВ и ЦАП в генераторналов. - Электроника,с. 7-78. изобретения является повышение точности формирования сигналов. Для достижения цели в цифровой формирователь сигналов введены адресный счетчик 7, И ждущих генераторов 1 тактовой частоты, блок 3 управления, блок8 сравнения, элементы ИЛИ 4, 9, 1 О.Он также содержит счетчик 5 импульсов, блок 6 памяти, цифроаналоговыйпреобразователь 2 и элемент И 12,Данный формирователь позволяет надва порядка снизить частоты генераторов тактовых импульсов. Это приводитк расширению диапазона частот формируемых сигналов без использованиябыстродействующей элементной базы,1 ил.Изобретение относится к импульснойтехнике и может быть использовано вконтрольно-измерительной аппаратуре, гидролокации, например, в задающем генераторе для формированиязондирующих сигналов и для получениякопий при корреляционной обработке.Цель изобретения - повышение точности формирования сигналов,На чертеже представлена функциональная схема цифрового формирователя сигналов,формирователь содержит ждупцегенераторы 1.1 - 1,И цифроаналоговый преобразователь 2, блок 3 управления, элемент ИЛИ 4, счетчик 5 импульсов, блок 6 памяти, адресныйсчетчик 7, блок 8 сравнения, элементы ИЛИ 9 и 10, элемент 11 совпадения,элемент И 12, шину 13 разрешения ишину 14 цифрового выхода, шину 15сравнения, шину 16 аналогового выходаПервые входы блокировки работы ждущих генераторов 1,1-1,М подключенык входной шине 13 разрешения, вторыевходы блокировки - к соответствующимвыходам блока 3 управления, а выходы через элемент ИЛИ 4 - к счетномувходу счетчика 5 импульсов, кодовые выходы которого подключены к первымвходам блока 8 сравнения, вторые.входы которого подключены к соответствующим выходам блока 6 памяти, Выход блока 8 сравнения подключен кпервому входу элемента И 12, первомувходу элемента ИЛИ 9 счетному входублока 3 управления и счетному входуадресного счетчика 7, код с выходовкоторого поступает на адресные входыблока 6 памяти и на первые входыэлемента 11 совпадения на вторыевходы которого подается код с шины15 сравнения, Выход элемента 11 совпадения подключен к второму входуэлемента И 12, выход которого подключен к второму входу элементаИЛИ 10, первый вход которого подключен к шине 13 разрешения, а выход - к входу установки "1" блока 3управления, входу установки "О" адресного счетчика 7, Выходом формирователя являются (1+1)-п выходы блока6 памяти, подключенные к входу цифроаналогового.преобразователя 2,Устройство работает следующимобразом,Рассмотрим работу цифрового 4 юрмирователя сигналов для случая двухф 5 10 15 20 25 30 35 40 45 50 55 генераторов тактовой частоты. В этомслучае блоком 3 управления являетсясчетный триггер с входом установки вО и прямым и инверсным выходами.В остальных случаях блок 3 управления представляет собой обычный кольцевой распределитель импульсов наи положений (по числу генераторов)с принудительной установкой в исходное состояние, за котороепринимается состояние подготавливающее работупервого ждущего генератора и запрещающее работу всех остальных.В исходном состоянии на шину 13разрешения поступает сигнал "Лог,О" запрещающий работу обоих генераторов 1,1 и 1,2, устанавливает адресный счетчик 7 в начальное (нулевое) состояние и блок 3 управленияв исходное состояние, подготавливаяработу ждущего генератора 1,1,В блок 6 памяти занесены параметры формируемого сигнала при этом,если формируемый сигнал непериодический, то на входы элемента 11 совпадения подается код, больший конечного адреса задействованной областиблока 6 памяти а в блок 6 памятизанесен весь формируемый сигнал. Приформировании периодического сигналав блок 6 памяти заносится толькоодин период формируемого сигнала.На входы блока 8 сравнения поступает код "О" с выхода счетчика 5 импульсов а на вторые входы - кодпервого подынтервала первого интервала формируемого сигнала,При поступлении сигнала "Лог, 1"на вход шины 13 разрешения начинаетработать генератор 1,1, так как генератор 1,2 заблокирован сигналомс выхода блока 3 управления, Импульсы ждущего генератора 1.1 через элемент ИЛИ 4 поступают на вход счетчика 5 импульсов, Код с выходов счетчика 5 импульсов поступает на первыевходы блока 8 сравнения, на вторыевходы которого поступает код первогоподынтервала первого временного интервала. При равенстве кодов блок 8сравнения вырабатывает импульс, изменяющий состояние блока 3 управления, обнуляющий счетчик 5 импульсови увеличивающий код адресного счетчика 7 на единицу, выбирая-из блока 6памяти содержимое следующей ячейки,На вторые входы блока 8 сравненияпоступает код второго подынтервалапервого интервала формируемого сигнала, Блок 3 управления блок.".рует расботу ждущего генератора 1,1 и разрешает работу ждущего генератора 1,2,импульсы с которого через элемент 5ИЛИ 4 также поступают на вход счетчика 5 импульсов. При равенстве кодовблок 8 сравнения вновь вырабатываетимпульс, обнуляющий счетчик 5 импульсов, возвращающий блок 3 управления Ов исходное состояние и увеличивающийкод адресного счетчика 7 на единицу,подавая на вторые входы блока 8 сравнения код первого подынтервала второго интервала формируемого сигнала. 5При формировании непериодическогосигнала этот процесс протекает до техпор, пока существует сигнал "Лог, 1"на входе шины 13 разрешения.При формировании периодического 20сигнала этот процесс протекает дотех пор, пока код адресного счетчика 7 не совпадет с кодом, подаваемым на вход шины 15 сравнения, чтосвидетельствует о начале формирования последнего временного подынтервала в данном периоде сигнала, Поокончании формирования последнеговременного интервала данного периодана выходе элемента И 12 формируется 30короткий импульс, устанавливающий висходное состояние блок 3 управления, счетчик 5 импульсов и адресныйсчетчик 7, и формирователь начинаетформировать очередной период сигнала, Этот процесс длится до тех пор,пока существует сигнал "Лог,1" нашине 13 разрешения,Если устройство содержит два ждущих генератора с периодами Т 40 1,000 мкс и Т = 1,001 мкс и требуется сформировать временной интервал, длительность которого=575,210 мкс, то этот интервал может быть разбит на два подынтервала следую щим образом: .= ,+ ь =356,000 мкс + 219,219 мкс, Первый подынтервал формируется генератором с периодом Т, =1,000 мкс, второй - генератором с периодом Т=1,00 мкс, Тогда т 50 и ш - числа, коды которых записываются по 2 К и 2 К+1 адресу блока 6 памяти соответственно равны:т = 356+1=357;ш =219+1=220. 55 Слагаемое 1 вводится для компени исации первого импульса генератора, так как он не должен участвовать вл формировании длительности соответствующего подынтервала,Приведенный пример справедливтолько для случая, когда время запуска генераторов=Т =О, В проЗЦо.ифтивном случае т и . вызываютуи а ъпогрешность формирования, Однакодля конкретных генераторов параметрыиизвестны и вносимыеаи, Зсо 2ими погрешности компенсируютсясоответствующим разделением наподынтервалы,06ц6 си0,059 мкс, Тогда тот же интервал=55,219 мкс можно представить следующим образом: , =. + Е=575,099 + О,20 = 575,219 мкс, гдеприведенная длительностьвременного интервала, формируется,как показано выше,Тогда т = 476+1 = 477 для Т1,000 мкс; ш = 99 + 1 = 100 дляТ= 1,001 мкс;=476 х 1,000+99 х 1,001+0,120=575,219,Сочетание т, шне является единственно возможным при выбранных Т1и ТФормула изобретенияЦифровой формирователь сигналов, содержащий счетчик импульсов, блок памяти, цифроаналоговый преобразова-. тель и элемент И, о т л и ч а ю - щ и й с я тем, что, с целью повышения точности формирования сигналов, в него введены адресный счетчик, И ждущих генераторов тактовой частоты, блок управления, блок сравнения, элемент совпадения, первый, второй и третий элементы ИЛИ, причем первые входы блокировки работы ждущих 1генераторов подключены к входной шине разрешения и первому входу третьего элемента ИЛИ, вторые входы блокировки работы ждущих генераторов соединены с соответствующими выходами блока управления, выходы ждущих генераторов через первый элемент ИЛИ подключены к счетному входу счетчика импульсов, кодовые выходы которого подключены к первым входам блока сравнения, вторые входы которого подключены к соответствующей первой группе выходов блока памяти, выход блока сравнения подключен к первому входу элемента И, первому входу второго элемента ИЛИ, счетному входуСоставитель Ю. СибирякРедактор В. Петраш Техред Л.Сердюкова Корректор.Л, Пилипенко Заказ б 580/56 Тираж 816 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 5 12757 блока управления и счетному входу адресного счетчика, код с выходов которого подключен к адресным входам блока памяти и на первые входы элемента совпадения, вторые входы которого соединены с шиной сравнения кода, выход элемента совпаде-ния подключен к второму входу элемента И, выход последнего подключен к второму входу третьего элемента 1 О 43 аИЛИ, выход которого подключен к входу установки блока. управления, входуустановки нуля адресного счетчика и .второму входу второго элемента ИЛИ,выход которого подключен к входу установки нулясчетчика импульсов, вторая группа выходов блока памяти подключена к соответствующим входам цифроаналогового преобразователя.
