Устройство для формирования и передачи дискретных сигналов

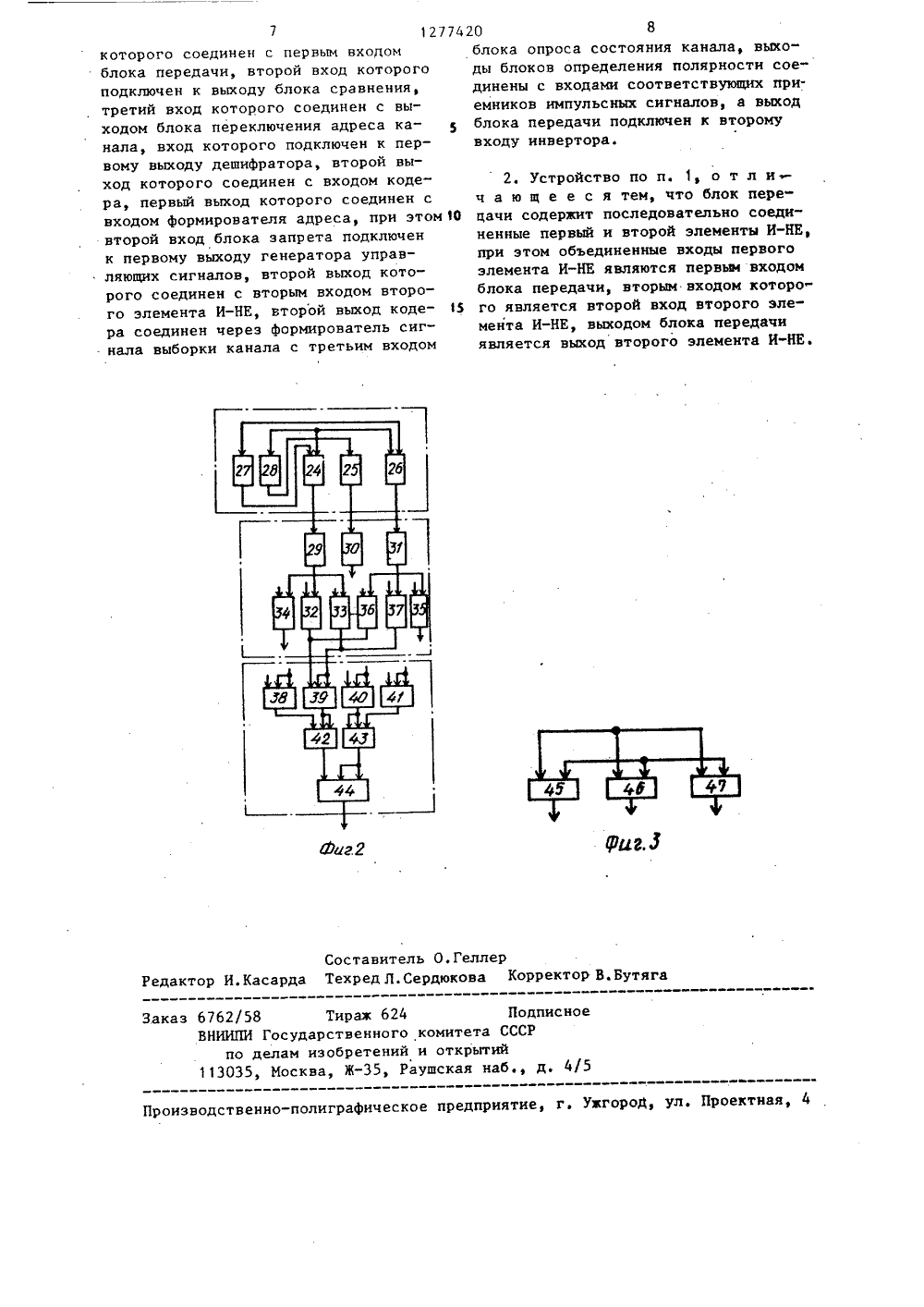

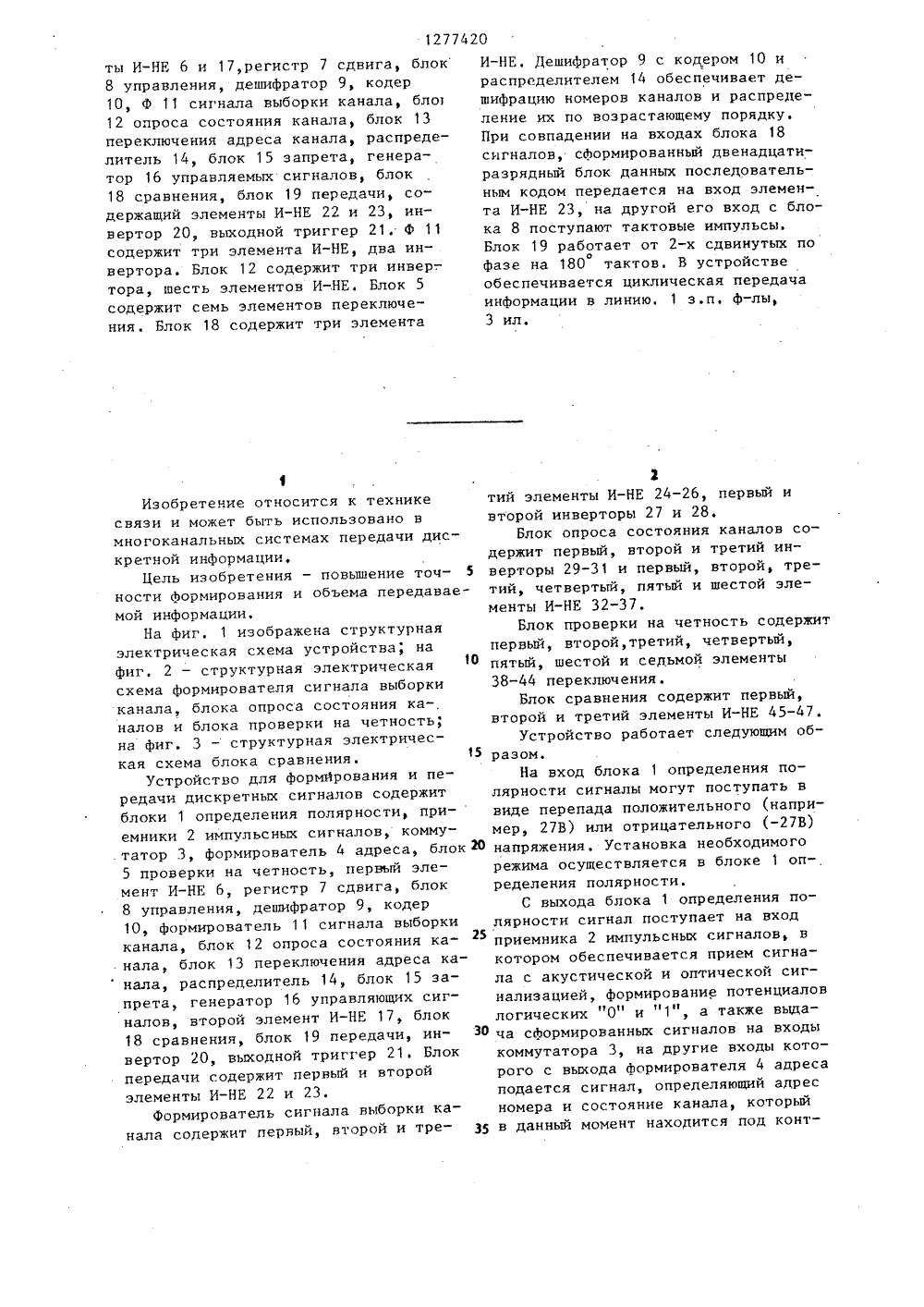

.,р с ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(21) 3913117/24-09 (22) 17.06.85 (46) 15.12.86. Бюл. 1 Ф 46 (72) Н.И,Вергелис, Ю.П,Тихонов и И.А.Пупедис (53) 621.394.61(088.8) (56) Авторское свидетельство СССР У 684764, кл. Н 04 Ь 25/40, 1977Авторское свидетельство СССР У 750749, кл. Н 04 3 3/02, 1978Я 01277420 А 1(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ И ПЕРЕДАЧИ ДИСКРЕТНЫХ СИГНАЛОВ (57) Изобретение относится к технике связи. Цель изобретения - повьппение точности формирования и объема информации, Устройство содержит блоки 1 определения полярности, приемники 2 импульсных сигналов, коммутатор 3, формирователь (Ф) 4 адреса, блок 5 проверки на четность, элемен1277420 ты И-НЕ 6 и 17,регистр 7 сдвига, блок8 управления, дешифратор 9, кодер10, Ф 11 сигнала выборки канала, бло12 опроса состояния канала, блок 13переключения адреса канала, распределитель 14, блок 15 запрета, генератор 16 управляемых сигналов, блок18 сравнения, блок 19 передачи, содержащий элементы И-НЕ 22 и 23, инвертор 20, выходной триггер 21. Ф 11содержит три элемента И-НЕ, два инвертора. Блок 12 содержит три инвер-.тора, шесть элементов И-НЕ. Блок 5содержит семь элементов переключения. Блок 18 содержит три элемента Изобретение относится к техникесвязи и может быть использовано в многоканальных системах передачи дискретной информации,Цель изобретения - повышение точности формирования и объема передаваемой информации.На фиг, 1 изображена структурнаяэлектрическая схема устройства, нафиг, 2 - структурная электрическая10схема формирователя сигнала выборкиканала, блока опроса состояния ка-,налов и блока проверки на четность;на фиг. 3 - структурная электрическая схема блока сравнения.Устройство для формирования и передачи дискретных сигналов содержитблоки 1 определения полярности, приемники 2 импульсных сигналов, коммутатор 3, формирователь 4 адреса, блок 205 проверки на четность, первый элемент И-НЕ 6, регистр 7 сдвига, блок8 управления, дешифратор 9, кодер10, формирователь 11 сигнала выборкиканала, блок 12 опроса состояния ка- нала, блок 13 переключения адреса ка нала, распределитель 14, блок 15 запрета, генератор 16 управляющих сигналов, второй элемент И-НЕ 17, блок18 сравнения, блок 19 передачи, ин- ЗОвертор 20 выходной триггер 21. Блокпередачи содержит первый и второйэлементы И-НЕ 22 и 23.Формирователь сигнала выборки канала содержит первый, второй и треИ-НЕ. Дешифратор 9 с кодером 10 и распределителем 14 обеспечивает дешифрацию номеров каналов и распределение их по возрастающему порядку. При совпадении на входах блока 18 сигналов, сформированный двенадцати- разрядный блок данных последовательным кодом передается на вход элемента И-НЕ 23, на другой его вход с блока 8 поступают тактовые импульсы. Блок 19 работает от 2-х сдвинутых поофазе на 180 тактов. В устройстве обеспечивается циклическая передача информации в линию. 1 з.п. ф-лы, 3 ил. 2тий элементы И-НЕ 24-26, первый и второй инверторы 27 и 28.Блок опроса состояния каналов содержит первый, второй и третий инверторы 29-31 и первый, второй, третий, четвертый, пятый и шестой элементы И-НЕ 32-37.Блок проверки на четность содержит первый, второй, третий, четвертый, пятый, шестой и седьмой элементы 38-44 переключения.Блок сравнения содержит первый, второй и третий элементы И-НЕ 45-47.Устройство работает следующим образом.На вход блока 1 определения полярности сигналы могут поступать в виде перепада положительного (например, 27 В) или отрицательного (-27 В) напряжения. Установка необходимого режима осуществляется в блоке 1 оп-. ределения полярности.С выхода блока 1 определения полярности сигнал поступает на вход приемника 2 импульсных сигналов, в котором обеспечивается прием сигнала с акустической и оптической сигнализацией, формирование потенциалов логических "0" и "1", а также выдача сформированных сигналов на входы коммутатора 3, на другие входы которого с выхода формирователя 4 адреса подается сигнал, определяющий адрес номера и состояние канала, который в данный момент находится под конт0 1 0 1 первый канал, второй канал, третий канал; четвертый канал,127743ролем. В кпммутеторе 3 происходит преобразование сигнала из логических "0" и "1" в сигналы БИТО - БИТ 3,С выхода коммутатора 3 сигналы поступают на первые входы элементов5 И-НЕ 32-37, на другие входы которых через инверторы 29-31 поочередно по- даются управляющие сигналы с выхода элементов И-НЕ 24-26, При совпадении сигналов на входах элементов О И-НЕ 32-37 производится последовательное считывание через коммутаоор 3 принятой приемниками 2 импульсных сигналов информации.С выхода блока 12 опроса состояния 5 каналов информация поступает на входы элемента 39 переключения блока 5 проверки на четность. При поступлении на оба входа элементов 38-43 переключения одинаковой информации (1, 1 или 0,0), на их выходах формируется логический "0", а при поступлении разной информации - логическая "1". Одновременно свыхода формирователя 4 адреса на входы элемента 38 переключения поступает сигнал, включающий адрес номера канала,с которого в данный момент считывается информация.С выхода блока 5 проверки на четкость через элемент И-НЕ 6 на седь 30 мой информационный вход регистра 7 сдвига поступают сигналы, определяющие четность передаваемой информации. На другие входы регистра 7 сдвига поступают следующие данные: от коммутатора 3 - данные о состоянии (нор-З 5 ма или авария) каналов в виде БИТО - БИТ 3; от формирователя 4 адреса - адрес номера канала и приемника 2, с которого считывается информация; от блока 8 управления - управляющие40 сигналы в виде тактовых импульсов с частотой 1200 и 2400 Гц.На основании укаэанных сигналов для каждого канала формируется двенадцатиразрядный блок данных, кото. 45 рый, например, может включать: 1 разряд - стартовый бит (всегда логический "0"); 2-9 разряды - информационный байт, содержащий 2-3 разряды -ч50 адрес номера канала, которыи кодируется следующим образом2 разр. 3 разр.первый приемник,0 1 второй приемник,1 0 - третий приемник,1 1 - четвертый приемник.Следовательно, общее число контролируемых каналон может составить 16(по четыре канала н каждом из четырех приемников).6-9 разряды - информация о состоянии одного канала, закодированная вниде6 7 8 9 0 0 1 1 1 1 , - незадействие, 0 1 О 1 - норма канала, 1 0 0 1 - авария канала;10 разряд -четность передаваемой информации: логическая "1" - информация четная, логический "0" - нечетная, 11 и 12 разряды - стоповые импульсы (всегда логическая "1"), т.е. каждый блок данных о состоянии канала содержит импульсную последовательность двоичных элементов, например, такого вида: 000100101111, которая означает, что первый канал третьего приемника находится в норме. Образованный таким образом двенадцатиразрядный блок данных в параллельном коде записывается в ре" гистр 7 сдвига и под воздействием тактовых импульсов, поступающих от блока 8 управления, передается через элемент И-НЕ 17 на вход блока 18 сравнения, на другие входы которого подаются одновременно с этим сигналы с выхода блока 13 переключения адреса канала и блока 15 запрета. Дешифратор 9 вместе с кодером 10 и распределителем 14 обеспечивает дешифрацию номеров каналов и распределе ние их по возрастающему порядку, например, от 1 до 12 или 16. Для этого с выхода блока 8 управления на входы дешифратора 9 и распределителя 14 поступают управляющие сигналы, под действиемкоторых и осуществляется выбор очередного канала для опроса его состояния, а также выдача 20 44,5 разряды - код выбора опрашиваемого приемника. При этом номеру приемника 2 соответствует код4 разр. 5 разр,420 6ния двенадцатиразрядных блоков данных о состоянии каждого канала и передача их в линии осуществляются аналогично,5 1277данных через блоки 13 переключенияадреса канала и блока 15 запрета навходы блока 18 сравнения.При совпадении на входах блока18 сигналов, сформированный двенадцатиразрядный блок данных последовательным кодом передается на вход элемента И-НЕ 23 блока 19 передачи. Надругой вход элемента И-НЕ 23 с выхода блока 8 управления поступают так Отовые импульсы. Блок 19 передачи работает от двух сдвинутых по фазе нао180 тактов,Первый такт, независимо от состояния элементов И-НЕ 22 и 23 блока 1519 передачи, всегда вызывает переключение выходного триггера 21 сигналами с выхода блока 8 управлениячерез инвертор 20. При этом в линиюнепрерывно посылается несущая часто Ота 1200 Гц, что соответствует поступлению с выхода регистра 7 сдвига сигнала логического "0", В первом тактеосуществляются указанные процессы,т,е. Формирование адреса номера канала, поочередное переключение каналов,запись данных в регистр 7 сдвига.Второй такт осуществляет переключение выходного триггера 21 в томслучае, если из регистра 7 сдвига по- ЗОступает импульс логической "1", т.е.в случае передачи в линию информационных логических "1" частота переда-чи удваивается (2400 Гц).В устройстве обеспечивается цик 35лическая передача информации в линию, т.е. с началом считывания с регистра 7 сдвига данных о состояниипервого канала в него начинается запись данных о состоянии второго ка Онала и т.д.Так работает предлагаемое устройство при передаче информации по двухпроводной линии в одном направлении,Для второго варианта использования устройства, когда необходимо,например, передавать информацию потрем направлениям, с блока 15 запрета снимается сигнал Запрет передачи. Тогда с выхода блока 8 управления вместо сигнала логического п 0"будет подаваться логическая "1". Приэтом в блоке 18 сравнения задействованы все три эпемента И-НЕ 45-47. Вэтом случае с выхода каждого элементаИ-НЕ 45-47 будут поступать данные осостоянии не двенадцати, а, например,четырех каналов. Процесс ФормироваФормула изобретения 1, Устройство для формирования и передачи дискретных сигналов, содержащее блоки определения полярности, блок сравнения, формирователь адреса, первый и второй выходы которого соединены соответственно с первым и вторым входами регистра сдвига, третий и четвертый входы которого подключены соответственно к первому и второму выходам блока управления, третий выход которого соединен с первым входом инвертора, выход которого подключен к входу выходного триггера, о т л и ч а ю щ е е с я тем, что, с целью повышения точности формирования и объема передаваемой информации, в него введены коммутатор, блок проверки на четность, два элемента И-НЕ, дешифратор, кодер, формирователь сигнала выборки канала, блок опроса состояния каналов, распределитель, блок переключения адреса канала, генератор управляющих сигналов, блок передачи и приемники импульсных сигналов, выходы которых подключены к первым входам коммутатора, второй и третий входы которого подключены соответственно к первому и второму выходам Формирователя адреса и соответственно к первому и второму входам блока проверки на четность, третий и четвертый входы которого подключены соответственно к первому и второму выходам блока опроса состояния - канала, первый и второй входы которого соединены соответственно с первым и вторым выходами коммутатора и с пятым и шестым входами регистра сдвига, седьмой вход которого соединен с выходом первого элемента И-НЕ, входы которого подключены к выходу блока проверки на четность, выход регистра сдвига соединен с первым входом второго элемента И-НЕ, выход которого соединен с первым входом блока сравнения, второй вход которого подключен к выходу блока запрета, первый вход которого соединен с выходом распределителя, вход которого подключенк входу дешифратора и к четвертому выходу блока управления, пятый выход12774 г.Я аь гг Составитель О.ГеллерРедактор И.Касарда Техред Л.Сердюкова Корректор яг 624 Подписноеного комитета СССРений и открытий5, Раушская наб д. 4/5 7 б 2/58 ТиражНИИПИ Государствепо делам иэобре13035, Москва, ЖЗака Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная которого соединен с первым входомблока передачи, второй вход которогоподключен к выходу блока сравнения,третий вход которого соединен с выходом блока переключения адреса канала, вход которого подключен к первому выходу дешифратора, второй выход которого соединен с входом кодера, первый выход которого соединен свходом формирователя адреса, при этом 1 Овторой вход блока запрета подключенк первому выходу генератора управляющих сигналов, второй выход которого соединен с вторым входом второго элемента И-НЕ, второй выход кодера соединен череэ формирователь сигнала выборки канала с третьим входом 20 8блока опроса состояния канала, выхо"ды блоков определения полярности сое"динены с входами соответствующих приемников импульсных сигналов, а выходблока передачи подключен к второмувходу инвертора. 2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что блок перецачи содержит последовательно соединенные первый и второй элементы И-НЕ, при этом объединенные входы первого элемента И-НЕ являются первым входом блока передачи, вторым входом которого является второй вход второго элемента И-НЕ, выходом блока передачи является выход второго элемента И-НЕ.
