Патенты с меткой «парамагнитного»

Номер патента: 702304

Опубликовано: 05.12.1979

Авторы: Нурыев, Суханов, Цай

МПК: G01R 17/02

Метки: газа, датчик, парамагнитного

...лонном газе парамагнитного газа.венно или через усилитель выходногосигнала этого датчик 4Предположим, что в эталонном газепреобразователь 18а , или чеРез б дет со е жторый, например, может быть выполненде датчика индукциив виде преобразователя эл д магнитного поля установится сигнал,ектрическо- соответств йго сигнала в гидравлический сигналс и сигнал держанию кислородав эталбнном газе.связан со входом первого блока 8 па- Необходимо отметить, что элементымяти аналогового сигнала. Выход пер- схемы предлагаемого датчикапарамагвого блока 8 памяти аналогового сиг.- нитного газа могут быть реализованынала сообщен с плюсовым входом сум электрическимимато а 14 выэлектрическими, гидравлическими,матора 1 , выход которого связан с...

Номер патента: 741133

Опубликовано: 15.06.1980

Авторы: Кабдин, Небощик, Оранский, Петров

МПК: G01N 27/78

Метки: детектирования, парамагнитного, резонанса, сигналов, спектрометре

.... ЭПР, и после детектирования высокочастотным синхроннымдетектором выделяют полезный сигналфильтром.Кроме того, с целью регистрации 45всей линии электронного парамагнитного резонанса, амплитуду низкочастотных прямоугольных импульсов, модулирующих поляризующее магнитноеполе, разворачивают во времени отнулевого до максимального значения,: которое выбирают таким, чтобы зарегистрировать весь сигнал ЭПР.,На Фиг.1 представлен выходной сигнал высокочастотного синхронногодетектора; на Фиг.2 - сигнал на выходе Фильтра; на фиг,З - сигнал навыходе низкочастотного модулятора;на Фиг.4 - схема устройства для реанзации способа. Вход резонатора 7 соединен с СВЧ- генератором 1, а выход - с последова- тельно соединенными СВЧ.-детектором 8,...

Номер патента: 744310

Опубликовано: 30.06.1980

Авторы: Гусаков, Жидович, Стельмах

МПК: G01N 27/78

Метки: парамагнитного, резонанса, спектрометр, супергетеродинный, электронного

...в про" цессе работы. остается постоянной. Такимобразом, с помощью простой конструкции узла стабилизации достигается высокая стабильность как сверхвысоких, так,и промежуточной частот без использования сложных и нестабильных по отношеншо к внешним воздействиям элементов и следящих систем, что повышает стабильность работы спектрометра в целом. Кроме того, использование простой схемы узла стабилизации 20 существенно упрощает конструкцию прибора. Целью изобретения является повышение стабильности работы супергетероди нного спектрометра ЗПР, Указанная цель достигается тем, что в супергетеродинном спектрометре ЭПР узел стабилизации частоты выполнен в виде блока из двух высокодобротцых резонаторов, имеющих одинаковую форму и размеры,...

Номер патента: 748227

Опубликовано: 15.07.1980

Авторы: Жидович, Рутковский, Стельмах, Цвирко

МПК: G01N 27/78

Метки: парамагнитного, резонанса, спектрометр, электронного

...мнимой части хк магнитной 10 восприимчивости вещества х;Ч - амплитуда сигнала поглощеХния, пропорциональнаядействительной части х 15 магнитной восприимчивости х;- разность фаз между сигналами генераторов СВЧ 1и 13 на входе смесителясигнального канала;Юп - промежуточная частота, равная разности частот генераторов СВЧ 1 и 13.Сигнал ЗПР Поступает на усилительпромежуточной частоты 18, на выходе 25 которого разделяется на два сигналаОс 1 и Осо:О т Н,п(шпФРаива"Фс сь х" х хХ" Х 30 где Р - сдвиг фазы, вносимый усилителем 18.Напряжение О, подается на сигнальный вход синхронного детектора.промежуточной частоты 20, а напря жение Ос - на сигнальный вход Фазоного детектора 21.Смеситель промежуточной частотыопорного канала, состоящий...

Номер патента: 750353

Опубликовано: 23.07.1980

Автор: Стельмах

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометр, электронного

...в объемных образцах с диэлектрическими потерями.Цель достигается тем, что в спектрометре ЭПР, содержащем устройство дляполучения постоянного магнитного поля,источи 1 пс переменного тока модуляциимагнитного поля, генератор и приемникмощности СВЧ, измерительный прямоугольный орноволновой резонатор с внутренним лементом модуляции в виде двухметаллических стержней, образующихконтур с выводами для подключения кисточнику тока модуляций стержни имеютв центральных частях утолщения и закреплены па расстоянии четверти длины резонатора по обе стороны от его центра.На фиг. 1 изображена структурнаясхема предлагаемого спектрометра ЭПР;на фиг. 2 - принципиальный элементи45спектрометра - иэмерительныи ре:онатор,Спектрометр содержит...

Номер патента: 750354

Опубликовано: 23.07.1980

Авторы: Рутковский, Федорук, Якубов

МПК: G01N 24/10

Метки: исследования, линии, насыщения, парамагнитного, резонанса, электронного

...импульса приусловии, что за время регистрации каж"дой точки линии изменение постояннойсоставляющей поляриэующего магнитногополя мало по сравнению с шириной изучаемой линии.В данном случае насыщающее радиочастотное излучение начинает взаимодействовать с данной точкой линии послеустановления для нее резонансных условий путем модуляции поляриэующего магнитного поля и за время действия модулирующего импульса приводит к ее насыщению. Так как к моменту действияследующего модулпрующего импульсалиния полностью восстанавливается, топоследовательно регистрируя сигнал ЭПРв каждой точке лшши в фиксированныймомент действия модулируюиих импульсов, получают мгновенное значение линииЭПР для данного момента времени, Изменение момента наблюдения,...

Номер патента: 823995

Опубликовано: 23.04.1981

Авторы: Куликовских, Линев, Лисовский, Фурса, Шушкевич

МПК: G01N 24/10

Метки: малогабаритный, парамагнитного, резонанса, спектрометр, электрон-ного

...обеспечиваетжесткость конструкции и надежностьу всего устройства и позволяет путемподбора толщины шайбы осуществлятьа юстировку параллельности плоскостейполюсов магнита.Обеспечивается необходимая плавность и диапазон перестройки поляризующего магнитного поля без нарушех ния первоначальной юстировки, что снио 50 жает требования точности механизмаперестройки и, тем самым, упрощаетконструкцию спектрометра,ной однородности поляризующего магнитного поля и как следствие, разрешающей способности и чувствительности спектрометра в диапазоне перестройки поляризующего магнитного поляСледует отметить, что изменение ра бочего зазора, наряду с изменением поляризующего магнитного поля, ведет к изменению амплитуды поля модуляции на образце, что...

Номер патента: 828044

Опубликовано: 07.05.1981

Авторы: Будзило, Касьянов, Товстоган

МПК: G01N 24/10

Метки: исследования, кинетикиразрушения, методом, образцов, парамагнитного, резонанса, электрон-ного

...Между собой они.соединяются втулкой 5 изготовленной, например, из фторопласта. Внутри меньшей полости корпуса помещается вещество 6, например оксид магния с примесью двухвалентного марганца, сигнал ЭПР от которого используется в качестве эталонного.Эта полость закрыта пробкой 7 из материала корпуса. Между упором и штоком имеется емкость для осразца 8.Работает устройство следующим образом.Усилие от груза с помощью рычага, закрепленного на корпусе радиоспектрометра ЭПР, передается на шток устройства, закрепленного в резонаторе радиоспектрометра ЭПР, Шток передает усилие на образец 8, предварительно установленный между штоком и упором устройства. Последовательно увеличивая нагрузку на образец, можно деформировать его вплоть до...

Номер патента: 832432

Опубликовано: 23.05.1981

Авторы: Жидович, Рутковский, Стельмах, Цвирко

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометрэлектронного, супергетеродинный

...синхронную подстройку частот сигнального и гетеродинного генераторов таким образом,832432 Формула изобретения Составитель В. 11 окатилов Редактор О. Черниченко Текред А. Бойкас Корректор 10. Макаренко Заказ 3163/32 Тираж 907 Подписное ВНИИПИ Государственного комитета СССР яо делам изобретений и о крытий 113035, Москва, Ж - 35, Раугвская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4что частота сигнального генератора совпадает с частотой настройки измерительногорезонатора при сохранении абсолютногозначения промежуточной частоты.На чертеже представлена блок-схемаварианта описываемого супергетеродинного спектрометра ЭПР,Спектрометр содержит блок 1 получениямагнитного поля (электромагнит), сигнальный полупроводниковый генератор...

Номер патента: 853503

Опубликовано: 07.08.1981

Авторы: Линев, Фурса, Шушкевич

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометр, супергетеродинный, элект-ронного

...30частоты 7, схему АПЧ 8 по измерительному резонатору 4, бимодальный резонатор 9, СВЧ-колебания сигнального генератора 5 по стабилизирующему входусвязан с оДним типом колебаний бимодального резонатора 9, а СВЧ-колебания гетеродинного генератора 6 постабилизирующему входу - с другимортогональным, типом колебаний, Час.тоты колебаний многомодового резонатора отличаются на величину промежуточной частоты и синхронно управляются одним узлом электронной перестройки 7, взаимодействующим с двумя типами колебаний .и подключенным к схемам АПЧ 8 па измерительному резонатору 4,1Спектрометр ЭПР работает следующим образом.Частоты 01 и Ш сигнального 5 игетеродинного генераторов 6 СВЧ стабилизированы по частотам резонатора 9,в котором....

Номер патента: 853504

Опубликовано: 07.08.1981

Авторы: Володичев, Корнеевец

МПК: G01N 24/10

Метки: исследования, методомэлектронного, парамагнитного, резонансаион-радикалов, ячейка

...добротности резонатора за счет снижения потерь в рабочем электроде ведет куменьшению минимального количестварегистрируемых радикалов, т.е. к по 20 вышению чувствительности метода исследования. Разборная конструкция ячейки дает возможность легко производитьзамену рабочего электрода и электролита и тем самым расширить диапазон25 исследуемых на одной ячейке системэлектрод-электролит.,3 Ь в виде плоской кюветы прямоугольного сечения с рабочим электродом, электродом сравнения и вспомогательным электродом, широкая стенкакюветы выпол нека съемной,а рабочий электрод нанесен на ее внутреннюю поверхность в виде токопроводящего покрытия толщиной не более величины скин-слоя.Тонкопленочный электрод при толщине пленки не более величины скин- слоя...

Номер патента: 855460

Опубликовано: 15.08.1981

Авторы: Куликовских, Линев, Фурса, Шушкевич, Яновский

МПК: G01N 24/10

Метки: малогабаритный, парамагнитного, резонанса, спектрометр, электронного

...посред"ством юстировочного механизма, юстировочный механизм включен в магнит- Яную цепь магнитопровода и выполненв виДе диска, закрепленного по пери" Ферии на внешней стороне торцовойстенки магнитопровода с кольцевойвыемкой и снабженного по линии закрепления кольцевым выступом полукруглого сечения и радиальными прорезями по числу установленных юстировочных винтов, причем кольцевойвыступ совмещен с кольцевой выемкой такой же конфигурации на внешнейстороне торцовой стенки магнитопровода.На Фиг. 1 приведена блок-схемапредлагаемого малогабаритного спектрометра ЭПР; на фиг. 2 - вариантконструкции электромагнита спектрометра с рабочим резонатором и юстировочным механизмом,Малогабаритный спектрометр ЭПРсодержит электромагнит 1 броневоготипа,...

Номер патента: 857820

Опубликовано: 23.08.1981

Авторы: Брик, Матяш

МПК: G01N 24/10

Метки: наблюдения, парамагнитного, резонанса, сигналов, электронного

...выдает импульсы отрицательной полярности на сетку генераторной лампы высокочастотного генератора 14; осу-. ществляют модуляцию амплитуды пере" ео менного сигнала Н совий импульсами прямоугольной формы при коэффициенте модуляции 100, Эти же импульсы .подают на вход синхронного детекто ра 11ЫЧастоту следованиямодуляционныхимпульсов Я устанавливают не менее,чем на порядок меньше ширины линиирезонансного поглощенияао, хьнр Это требование обусловлено необходимостью получения неискаженного сигнала ЭПР. При несоблюдении укаэанного требования, т.е. ПриЯ )о,та Нр; наблюдается искажение линии ЭПР вследствие нелинейности характеристик исследуемого образца, в котором происходит смещение сигналов с частотами 1 ви щ 2.На практике Я. выбирают из...

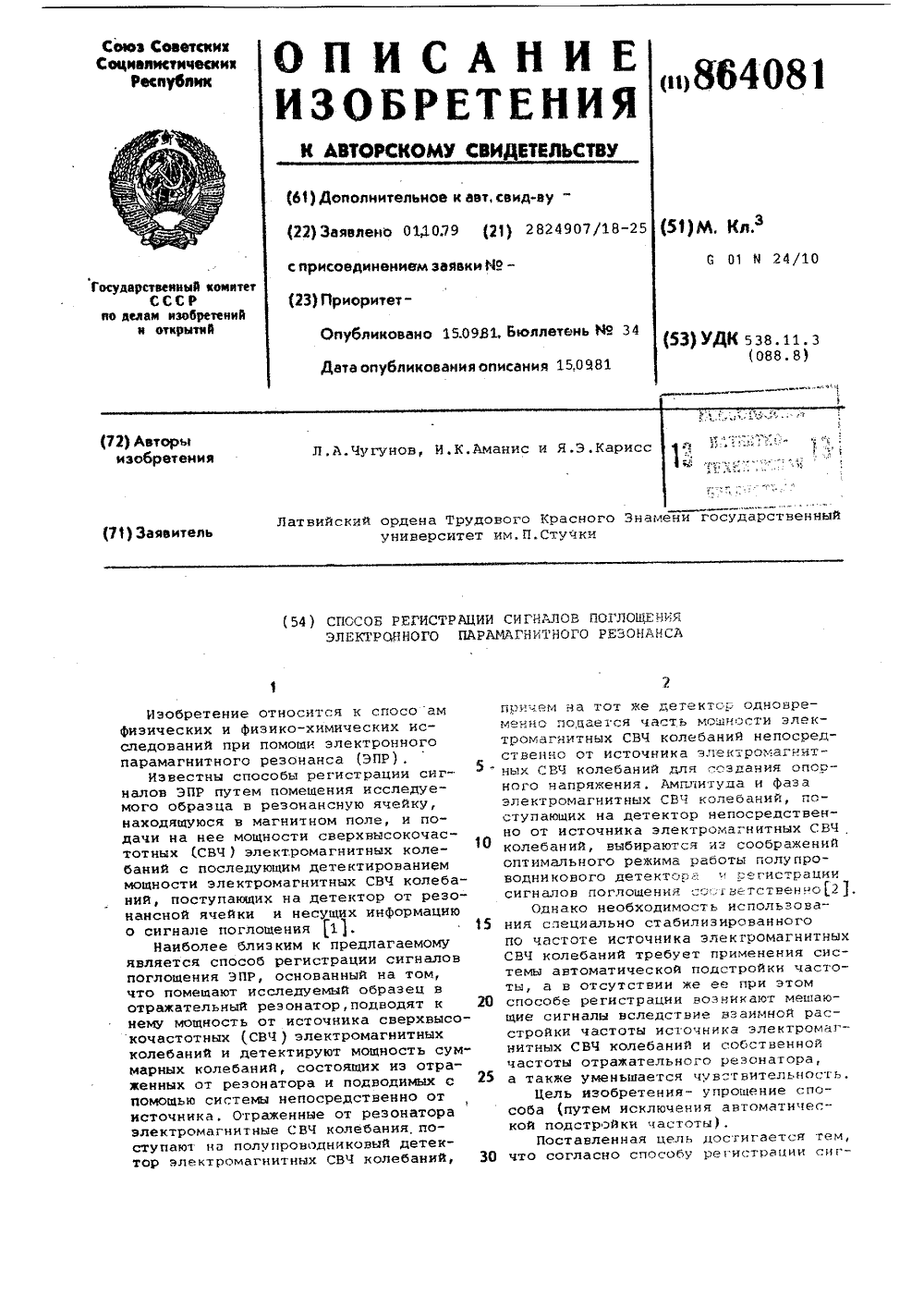

Номер патента: 864081

Опубликовано: 15.09.1981

Авторы: Аманис, Карисс, Чугунов

МПК: G01N 24/10

Метки: парамагнитного, поглощения, регистрации, резонанса, сигналов, электронного

...от источника 2, Сигнал с детектора 3 поступает на осциллоскоп 5.Установку необходимых амплитудыи Фазы колебаний, подводимых к детектору 3 непосредственно от источника 2, производят с помощью наблюдения зависимости мощности суммарных:, колебаний на детекторе 3 от частоты колебаний источника 2. Эту зависимость получают на экране осциллоскопа 5, если произвести синхронную " изменением частоты источника 2 колебаний развертку луча осциллоскопа 5, подавая при этом напряжение с детектора 3 на вход усилителя вертикального отклонения луча осциллоскопа 5.Меняя амплитуду и фазу колебаний,поступающих на детектор 3 непосредственно от источника 2, добиваются с .помощью регулятора 4 независимости напряжения, снимаемого с детектора 3 от изменения...

Номер патента: 873078

Опубликовано: 15.10.1981

Авторы: Котосонов, Остронов, Рубинчик, Тверской

МПК: G01N 24/10

Метки: парамагнитного, резонанса, сигнала, углеродных, электронного

...уменьшению точности измерений. Недостатки 15известного способа обусловлены отсутствием защитной среды в ампуле с про"бой, вследствие чего при измеренияхреализуется релаксационное взаимодействие хемосорбированного кислорода с ОПМЦ.Цель изобретения - повышение точности и воспроизводимости измеренийсигнала ЭПР УМ при высоких температурах,5Поставленная цель достигается тем,что в известном способе измерение сиг.нала ЭПР УМ при температурах выше300 К, содержащем приготовление проб,термическую тренировку и регистрациюспектров ЭПР при заданной температуре, термическую тренировку и регистрацию проводят в атмосфере газообразного хлора,Термическая тренировка пробы в атмосфере хлора, а также присутствие Ихлора под избыточным давлением в ам"пуле с...

Номер патента: 873079

Опубликовано: 15.10.1981

Авторы: Жидович, Стельмах, Тарасевич, Цвирко

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометр, электронного

...предлагаемогоспектрометра.Спектрометр содержит генератор СВЧ 1, эталонный резонатор 2 с нагревателем 3 и устройством коррекции частоты 4, измерительный резонатор 5 с петлей модуляции б и ампулой для образца 7, модулятор магнитного поля 8, циркулятор 9 и блок регистрации сигнала ЭПР 10.Мощность СВЧ от генератора СВЧ 1, стабилизированного известными способами эталонным резонатором 2, через циркулятор 9, поступает в измерительный резонатор 5, а затем,отразившись от него, через циркулятор 9 поступает в блок регистрации сигна ла ЭПР 10. При смене образца 7 с по" мощью устройства коррекции 4, частоту настройки эталонного резонатора 2 подстраивают к частоте измерительного резонатора 5. Поскольку в месте 35 расположения исследуемого...

Номер патента: 873080

Опубликовано: 15.10.1981

Авторы: Кабдин, Курочкин, Небощик, Оранский, Ширкова

МПК: G01N 24/10

Метки: детектирования, парамагнитного, резонанса, сигналов, спектрометре, электронного

...с мгновенным значениемпервой производной линии ЭПР (фиг.1 а), которое определяется амплитудойпрямоугольного импульса. Эту переменную составляющую частоты Гщусиливают избирательным усилителем,настроенным на частоту Е, затемдетектируют высокочастотным синхронным детектором, опорный сигнал которого задается генератором ВЧ модуляции,Так как пилообразная разверткав интервале времени 1 - 1 быстроизменяется от нулевого до максимального значения, то выходное напряжение ВЧ синхронного детектора (фиг,1 б)в этом промежутке времени пробегаетвсе текущие значения первой производной линии ЭПР (фбыстрая перваяпроизводная).В интервале времени ,1 - 11 магнитное поле не изменяется и, следовательно, выходное напряжение ВЧсинхронного детектора в это...

Номер патента: 881593

Опубликовано: 15.11.1981

Авторы: Кабаченко, Рутковский, Стельмах

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометр, электронного

...и резонатора может быть закреплен на полисах электромагнита по скользящейпосадке, либо скреплен только с од881593 Формула изобретения ним полюсом электромагнита, либо закреплен между полюсами упругими вставками, либо с помощью кронштейна, жестко скрепленного с ярмом, либо связан с ярмом электромагнита указанной комбинацией элементом крепления.На фиг. 1-6 схематически показаны варианты конструктивного выполнения принципиального узла радиоспектрометра ЭПР - электромагнита с блоком 10 из полюсных наконечников и измерительного резонатора.Устройство состоит из обмотокэлектромагнита 1 ярма 2, полюса 3, наконечников 4, измерительного резонатора 5, гайки 6, упругой вставки 7, кронштейна 8, На фиг. 1 показано, что блок из наконечников...

Номер патента: 881594

Опубликовано: 15.11.1981

Авторы: Куликовских, Линев, Малевич, Машенко, Фурса, Шушкевич

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометра, термостатирования, электронного

...испарителя 10 и за счет теплообмена с окружающей средой жидкого хладагента при передаче его из транспортного резервуара 6, не выводится из системы, а подается через газозаборную трубу 11 и газоподающую трубу 12 в область расположения образца и служит для предварительного продува устройства с целью удаления воздуха и водяных паров, начального охлаждения образца, создания разряжения на конце подводящего капилляра 8, подсоса жидкого хлад- агента из промежуточного резервуара 7 и распыления жидкого хладагента. Одновременно, проходя в процессе работы по газоподающей трубе, газообразный хладагент снижает температуру подводящего капилляра и образует эффективный тепловой экран для подводящего капилляра 8 с жидким хлад- агентом. Таким образом...

Номер патента: 894508

Опубликовано: 30.12.1981

Авторы: Гринберг, Кабдин, Курочкин, Лебедев, Небощик, Оранский

МПК: G01N 24/10

Метки: парамагнитного, резонанса, резонансных, спектрометре, стабилизации, условий, электронного

...и не зависитот величины отклонения от резонансных условий. Поскольку исчезновениесигнала на выходе усредняющего устройства возможно только в том случае, если отклонение от резонансныхусловий превысит амплитуду развертки, то предлагаемый способ обеспечивает существенное увеличение надежности работы системы стабилизации резонансных условий вследствиерасширения полосы захвата системыстабилизации. Осуществление периодиначеской пилообразной развертки позволяет не только стабилизироватьрезонансные условия, но и осуществлять наблюдение сигнала ЭПР на экране осциллограФа и накопления егов накопителе. В качестве примера осуцествления способа на Фиг.3 представлена блоксхема одного иэ вариантов устройства, реализующего предлагаемый способ....

Номер патента: 898305

Опубликовано: 15.01.1982

Авторы: Линев, Мочальский, Муравский, Фурса, Шушкевич

МПК: G01N 24/10

Метки: малогабаритный, парамагнитного, радиоспектрометр, резонанса, электронного

...изменения магнитного сопротивления, блок развертки магнитного поля с катушками развертки, блок регистрации, активный магнитный элемент, рабочий зазор и вспомогательный зазор включе" ны в магнитопровод параллельно.На чертеже представлена блок-схема предлагаемого малогабаритного радиоспектрометра электронного парамагнитного резонанса.1Радиоспектрометр ЭПР содержит активный магнитный элемент 1, магнитопровод 2 с рабочим зазором 3, в котором расположен измерительный резонатор 4, и вспомогательным зазором 5,снабженным механизмом 6 дляизменениямагнитного сопротивления, блок развертки 7 магнитного поля с катушками8 развертки, блок 9 регистрации,причем активный магнитный элемент 1,рабочий зазор 3 и вспомогательныйзазор 5 включены в магнитопровод...

Номер патента: 911268

Опубликовано: 07.03.1982

Авторы: Жидович, Рутковский, Тарасевич, Цвирко

МПК: G01N 24/10

Метки: многочастотной, парамагнитного, регистрацией, резонанса, спектрометр, электронного

...первого коььюутирующего устройства соединен. с входом усилителя мощнос. ти,.выход третьего коммутирующего устройства соединен с первым входом блока регистрации сигнала ЭПР с СД, вход с выходом блока К Фильтров, ВХСЩ КотоРОГО СОЕДИНЕИ С ВЫХОДОМ тракта СВЧ с усилителем сигнала ЭПР.На чертеже представлена блоксхема предлагаемого спектрометра,Спектрометр содержит высокостабилъный задаюцнй генератор 1 модуляции,. блок 2 1( последовательно включенных делителей на два, первое. и второе коммутирующие устройства 3 и 4, усилитель 5 мощности модуля тора магнитного поля, измерительный резонатор б с элементами модуляции, тракт 7 СВЧ с усилителем сигнала ЭПР, блок 8 К Фильтров, третье комму" тирующее устройство 9, блок 10 ре О гистрации сигнала ЭПР с...

Номер патента: 911269

Опубликовано: 07.03.1982

Авторы: Жидович, Рутковский, Стельмах, Цвирко

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометр, электронного

...Обойма 14 из диэлектрика коаксиально расположена относительно цилиндрического корпуса .7 резонатора и охватывает исследуемый образец 12.Иодулирующие стержни соединены между собой так, что образуют трехвитковый контур с выводами для подключения к источнику тока модуляции, Пропуская переменный ток модуляции через контур, образованный стержнями 1 " б, в месте расположения образца 12, можно получить магнитное . поле, изменяющееся с частотой модуляции. Поскольку снабженные утолщениями мор 1 улирующие стержни 1 - б массивны и жестко закреплены в резонаторе с помощью диэлектрической обоймы 14 на торцевых стенках 9 - 10, возможная вибрация их внутри резонатора в сильном постоянном магнитном поле спектрометра сведена к минимуму в широком...

Номер патента: 918829

Опубликовано: 07.04.1982

Авторы: Дубинский, Курочкин, Лебедев, Небощик, Оранский

МПК: G01N 24/08

Метки: variant, парамагнитного, регистрации, резонанса, спектров, электронного

...что поле развертки периодически принимает нулевое значение. Таким образом, в интервале времени получают сигналы ЭПР исследуемого образца, а в интервале 11-С- сигнал отклонения от реэонанснйх усло" вий. Сигнал отклонения от резонансных условий и сигнал ЭПР исследуемого образца имеют вид прямоугольных918829 импульсов, следующих друг за другом.Эатем эти импульсы разделяют коммутатором, управляемым ат генераторапрямоугольных импульсов, сглаживаютфильтром низких частот и падают сигнал отклонения от резонансных условий через цепь отрицательной обрат"ной связи на вход стабилизированно",го источника питания магнитной системы, компенсируя таким образом дрейфрезонансных условий, асигнал ЭПР - 10на регистрирующий прибор, разверткакоторого...

Номер патента: 918832

Опубликовано: 07.04.1982

Авторы: Гринберг, Крымов, Курочкин, Лебедев, Оранский

МПК: G01N 24/10

Метки: измерительная, камера, парамагнитного, радиоспектрометра, резонанса, электронного

...волновода и снабжен рычагом, один конец которого закреплен неподвижно относительно резонатора, а другой механически связан с одной из его отражающих поверхностей резистора.На фиг.1 изображено устройство замены образца с размещенным на нем резонатором; на фиг.2 - измерительная камера в сборке, .установленная на гепиевом криостате.Устройство замены образца (фиг.1) содержит цилиндрический резонатор 1, неподвижно закрепленный на тонкостенной трубе 2, имеющей в нижней части коническое расширение 3, и перестраиваемый по частоте плоским поршнем 4. Резонатор работает на колебаниях типа Н . На боковой поверхности резонатора снизу имеется отверстие 5 для связи с микроволновым трактом. Образец 6 устанавливается вдоль оси резонатора через...

Номер патента: 934333

Опубликовано: 07.06.1982

Авторы: Жидович, Рутковский, Стельмах, Трофимов, Цвирко

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометр, элетронного

...5,ослабитель б иощности с плавным регулированием, основной Фазоврацатель7 гетеродинного канала 4, основнойциркулятор 8, измерительный резонатор 9, циркулятор 10, ключ 11,например,на основе р"1.п- диода сэлектроуправляемым входом, согласующий трансФорматор 12, например,трехштыревой,согласованную нагрузку 13. 1(роме того, циркулятор 10включен в цепь сигнального канала 60между сигнальным генератором 2 и измерительным резонатором 9, в частности так, что его первый вход соединен с выходом ослабителя б мощности, а третий выход - с третьим вхо дом основного циркулятора 8 в канале измерительного резонатора 9. Последовательно соединенные ключ СВЧ 11, согласующий трансформатор 12 и согласованная нагрузка 13 подключены ко второму входу...

Номер патента: 935760

Опубликовано: 15.06.1982

Авторы: Приступа, Трубников

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометр, электронного

...образца, управляемый генератором модуляции , генератор колебаний 9, соединенный с рабочим резонатором 1 и магнит 10.Спектрометр работаетследующимобразом.Рабочий резонатор 1 с исследуемымобразцом настраивают на частоту ге.нератора колебаний 9,Развертку магнитного поля осуществляют обычными способами. С помощью генератора модуляции 7, которыйуправляет источником 8 излучения, устанавливают заданные частоту повторения и длительность импульсов излучения источника 8, необходимых длявозбуждения образца, перестраиваемыйакустический резонатор 4 настраивают на частоту повторения импульсовизлучения источника 8. Акустическийдатчик 5 работает в диапазоне этихчастот. Излучение (свет, быстрыеэлектроны, гамма-излучение) возбуждает образец. При...

Номер патента: 935761

Опубликовано: 15.06.1982

Авторы: Рутковский, Стельмах, Цвирко, Якубов

МПК: G01N 24/10

Метки: высокочастотной, модуляцией, парамагнитного, резонанса, спектрометр, электронного

...дополнительновведены второй модулятор магнитногополя, подключенный к измерительному 15резонатору с элементами модуляции,и синтезатор разностной частоты,:входы которого соединеНы со вторымивыходами первого и второго модуляторов магнитного поля, а его выходподключен к синхронному детектору.На чертеже представлена структурная схема предлагаемого спектрометра.Спектрометр содержит модулятор 1,магнитного поля с частотой Г, модулятор 2 магнитного поля с частотойГ, измерительный резонатор 3 с элементами модуляции, блок СВЧ 4, усили"тель сигнала ЭПР 5, синхронный детектор 6, синтезатор 7 разностнойцастоты, например, на основе извест-.ного смесителя двух частот, Модуляторсоединен с элементами модуляцииизмерительного резонатора 3, а такжес одним...

Номер патента: 935762

Опубликовано: 15.06.1982

Авторы: Жидович, Лукашевич, Рутковский, Стельмах, Трофимов, Филиппов, Цвирко, Шевцов

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометр, электронного

...на его поверхности исследуемым веще" ством, например атомарным водородом, изготовленный из металла с высокой электро- и теплопроводностью, например иэ меди, блок охлаждения 5 корпуса резонатора блок охлаждения 6 дер 45 жателя, блок 7 для вакуумирования ,резонатора и конденсации исследуемого вещества, отверстие связи 8 резонатора с волноводом 9 и блоком СВЧ 2, хладагент 10, например жидкий гелий, теплопрдводящее фланцевое соединение50 11 корпуса резонатора 3 с блоком охлаждения 5 и волноводом 9, отверстие для конденсации 12 на поверхности держателя 4 исследуемого вещества, отверстие 13 для теплоиэолирующего крепления держателя 4 к корпусу резонатора 3, входное отверстие 14 для продува охлаждающего держатель 4 хладагента, выходное...

Номер патента: 949443

Опубликовано: 07.08.1982

Авторы: Рутковский, Стельмах, Цвирко

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометр, электронного

...пронизывающего сердечника и металлические полосы через диэлектрическую втулку, а модулирующие стенки электрически соединены с полосами на другом их конце,На чертеже схематически показан вариант выполнения элементов спектрометра.30Спектрометр содержит тороидальные сердечники 1 согласующего трансформатора тока с многовитковыми первичными обмотками, немагнитные мерическую втулку б, модулирующиестержни 7, электрические соединения 8 стержней с металлическими полосами,49 измерительный резонатор 9, выводы 10 многовитковых обмоток согласующего трансформатора для подключения к источнику тока модуляции.При этом тороидальные сердечники 1 расположены внутри металлических чашек 4 напротив друг друга, на одном конце изолированных слоем диэлектрика...
