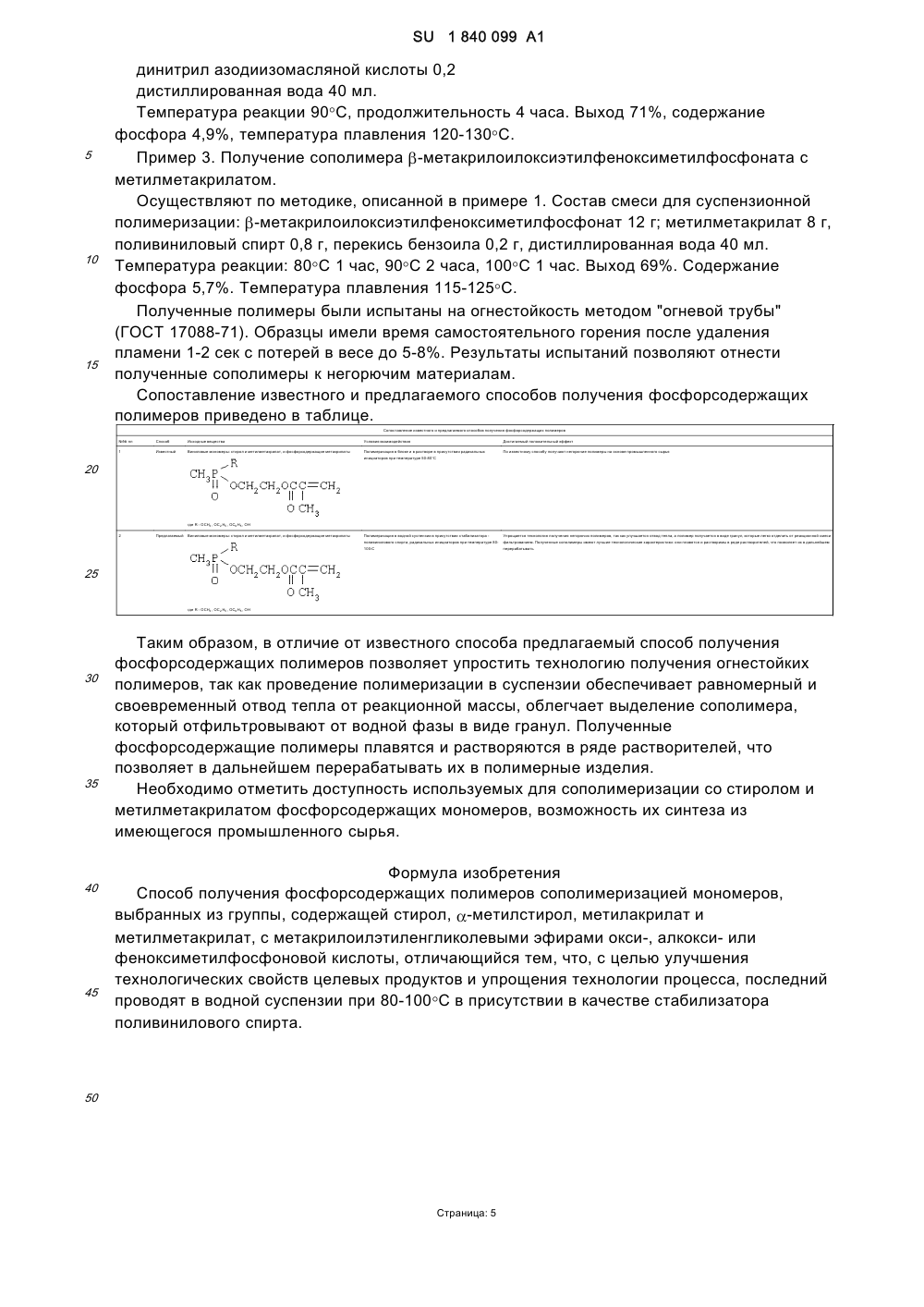

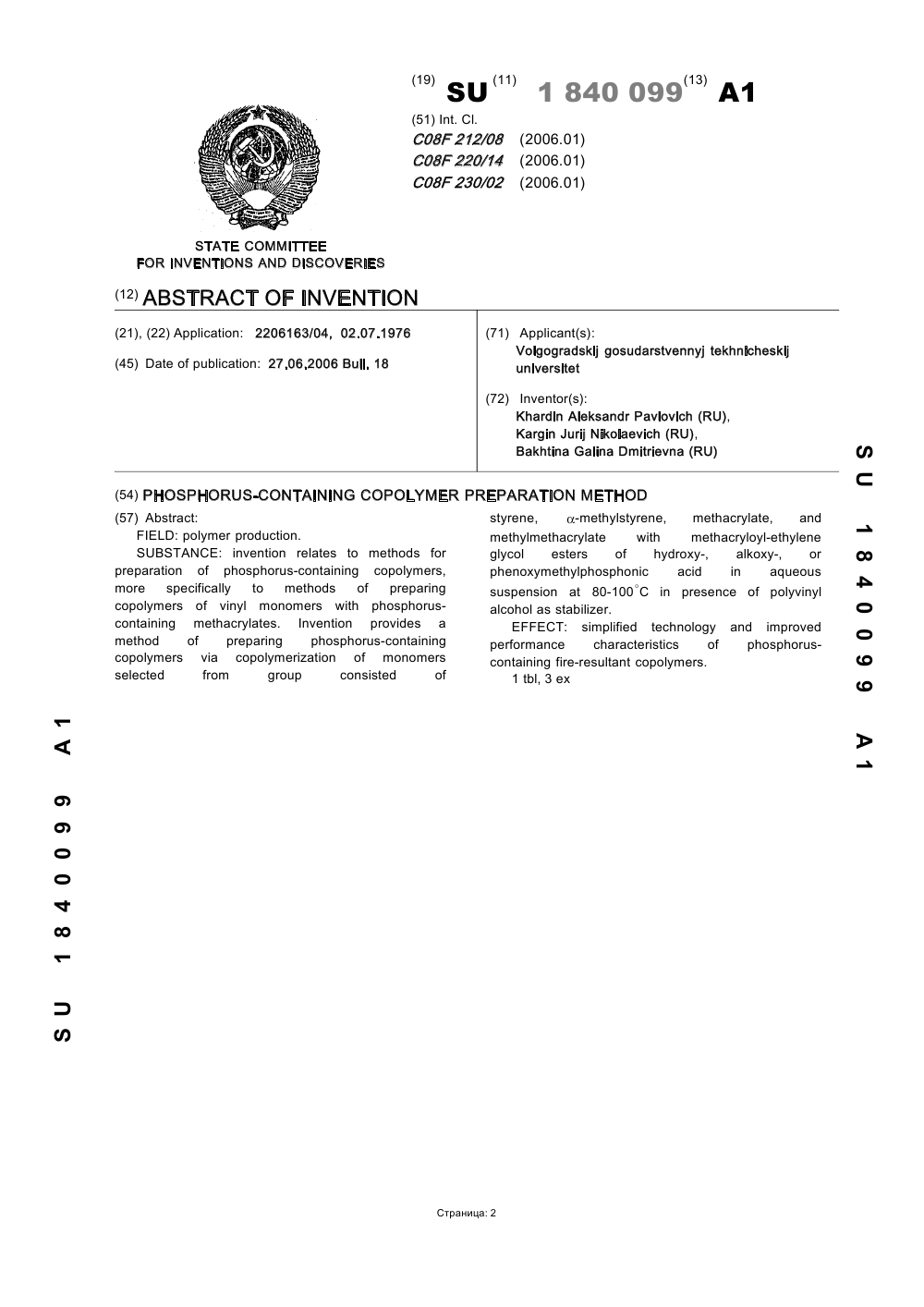

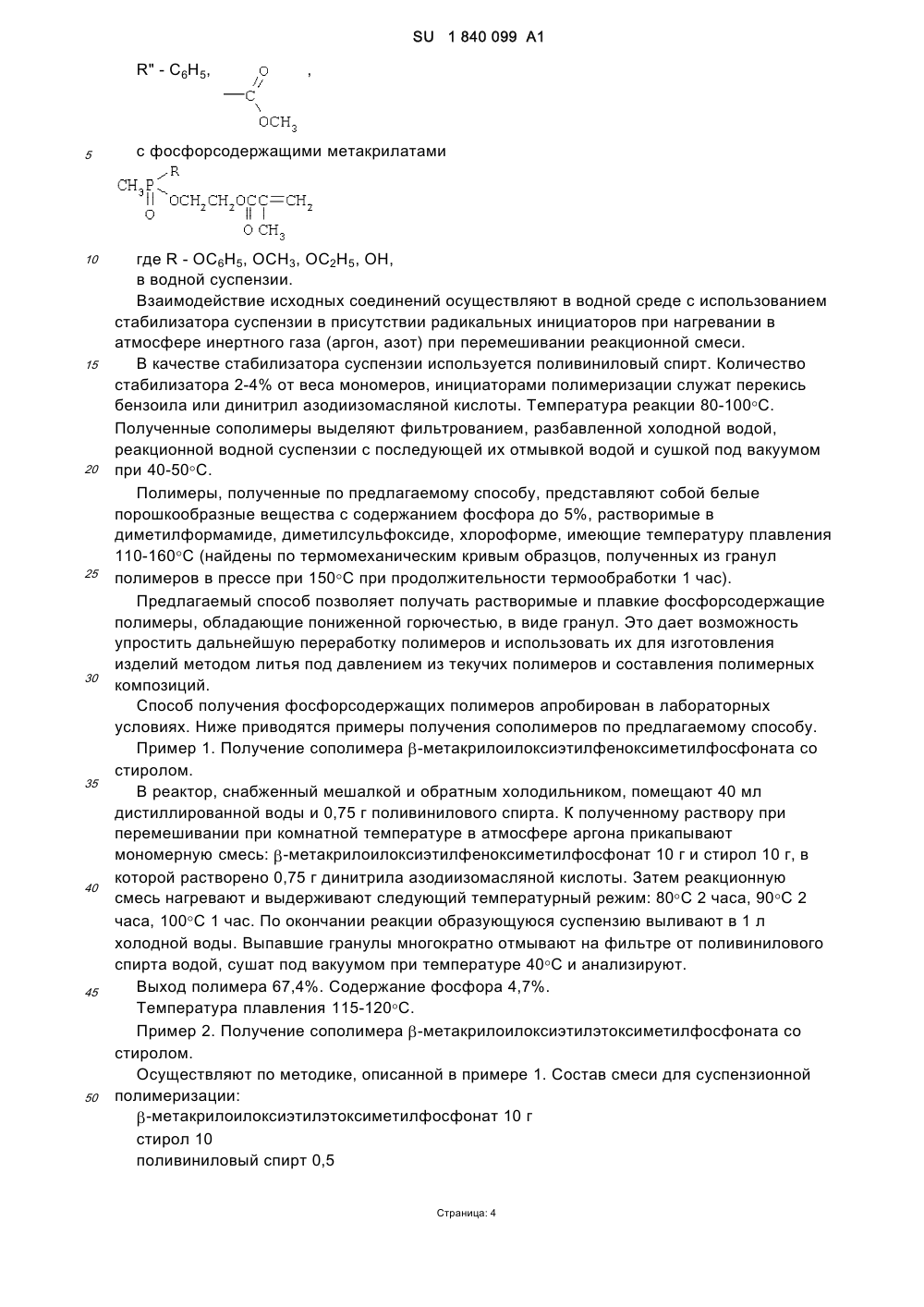

Способ получения фосфорсодержащих полимеров

Номер патента: 440376

Опубликовано: 25.08.1974

Авторы: Долгоплоск, Ермакова, Кроль, Кропачева, Патрушин, Стерензат

МПК: C08D 5/02

Метки: группы, карбоксильные, полимеров, содержащих

...25 С При перемешивании в раствор полимера вводят 1,5 мол, /ю в расчете на мономерное звено алюминиевой соли норборненкарбоновой кислоты, предварительно полученной при взаимодействии растворов норборненкарбоновой кислоты и триизобутилалюминия в соотношении 1:1, после чего в реакционную смесь 5 10 15 20 25 30 35 40 45 50 55 60 65 добавляют каталитический комплекс, приготовленный смец 1 ением тетракротилвольфрама л= Сг 17) Я/ и этилалюминийдихлорида л 1 с 1-1;с 1 в соотаошен 11 и 1: 1. Количество рс=Сй,)М составляет 0,17 мол. % в расчете на мономерное звено. Реакция протекает в течение 1 о час, после чего раствор полимера обрабатывают подкисленной водой, затем - водой до нейтральной реакции. Растворитель отгоняют, полимер сушат в...

Номер патента: 679149

Опубликовано: 05.08.1979

Авторы: Жан, Жан-Клод, Клод, Морис

МПК: C08F 132/04

Метки: карбоцепных, полимеров

...ВцС 1, в оу.таноле 2 кг/см, количество катализатора наэ1 кг мономера 60 мг/кг.В идентичных условиях достигается степеньконверсии 67,2%. Полученный полимер имеетплотность 0,41,Поскольку способ не требует использованиягомогенизатора, то не подвергнутый полимери.эации бициклогексен непосредственно из кон.,денсаторов может быть снова возвращен в циклпри условии очищения его бутанола, которыйбыл использован для катализатора для тогоФчтобы избежать обогащения реакционной систе.мы бутанолом. Это может быть легко осущест.влено перегонкой при атмосферном давлении,приводящей к получению азеотропной смеси,включающей 80% бициклогептена и 13% бутанола, Этот же результат может быть достигнутпутем добавления свежей порции бициклогептана, не...

Номер патента: 566856

Опубликовано: 30.07.1977

Авторы: Андрианов, Аскович, Езерец, Мазаев, Мазаева, Маслюков, Минаков, Отопкова, Стародубцев, Хананашвили

МПК: C08L 83/04

Метки: полиалюмоорганосилоксанов

...алюминияпозволяет получить полиалюмоорганосилоксаны с отношением кремния к алюминию от 1,0до 3,0, а также упростить техноловическийпроцесс.П р и м е р 1. В четырехгорлую колбу, снабженную капельной воронкой, термометром,обратным холодильником и мешалкой, загружают 100 г мононатриевой соли полифенилгидроксисилоксана, растворенного в 500 г воды. Температуру повышают до 60 С и вводятпри пер емешивании 50,0 г оксихлоридаА 1(ОН)С 1, растворенного в 450 г воды, после чего при этой температуре проводится выдержка. Через 3 час полиалюмофенилсилоксан нейтрализуют 2/о-ным раствором НС 1,отделяют от воды на фильтре, промываюттеплой водой от соли КаС 1. Окончательноеудаление влаги проводят в вакуум-сушильном шкафу при температуре до 90 С и...

Номер патента: 663699

Опубликовано: 25.05.1979

Авторы: Валецкий, Виноградова, Жинкин, Коршак, Семенов, Соколов, Цейтлин

МПК: C08G 73/22

Метки: полибензоксазолов

...и растворимость соответствует полибензоксазолу, полученномукак в примере 1,ИК-спектр и данные элементногоанализа подтверждают структуру полученного полибензоксазола,П р и м е р 4. Получение полибензоксазола на основе 4,4-ди-(триметилсилил)-амино-З,З-ди-(триметилсилил)-оксидифенилметана и дихлорангидрида терефталевой кислоты в средедифенилсульфона. 55Синтез и последующее выделейиеполибензоксазола осуществляют как ив примере 1.В реакционную колбу загружают1,854 г,(0,00357 моль) 4;4-ди-(триметилсилил)-амино,3-ди-(триметилсилил)-окси-дифенилметана в 35,7 мл( в течение 4-6 ч 1 полученрного Полибенэоксаэола в ДМА0,96 дл/г. Полибензоксазол по своейтермической устойчивости на воздухеи растворимости аналогичен полимерув примере 1,ИК-спектр...

Номер патента: 730705

Опубликовано: 30.04.1980

Авторы: Аносов, Арест-Якубович, Басова, Васышак, Гантмахер, Данилова, Долгоплоск, Дроздов, Ермакова, Золотарев, Кальницкая, Карелина, Коноваленко, Кристальный, Кроль, Махортов, Нахманович

МПК: C08F 136/04

Метки: винильных, высоким, диенов, звеньев, полимеров, содержанием, сопряженных

...растворителя с помощью водоструйного насоса,Конверсия 98%. Молекулярная массаполимера, определенная эбулиоскопически,составляет 5700. Содержание 1,2-звеньев вполимере 68%.П р и м е р 3. В стеклянную ампулу емкостью 100 мл в атмосфере инертного газа вводят 10 г изопрена в виде раствора втолуоле. Затем из сосуда Шленка заливают в ампулу 1,28 мл раствора в толуолепродукта взаимодействия ДНМС с ТИБАв присутствии МПЭПА. Содержание ДНМС0,0001 моль пфри мольных соотношенияхз МПЗПА: ДНМС=0,5: 1; ТИБА: ДНМС=-=2,2: 1; изопрен: ДНМС =1500: 1.Полимеризацию проводят при 70 С втечение 3 ч. В се опер ации по дезактивации катализатора, выделению и обработке20 полимера осуществляют, как описано в примере 1.Конверсия 95%. Молекулярная массаполимера...
