Стенд для статической балансировки гребных винтов

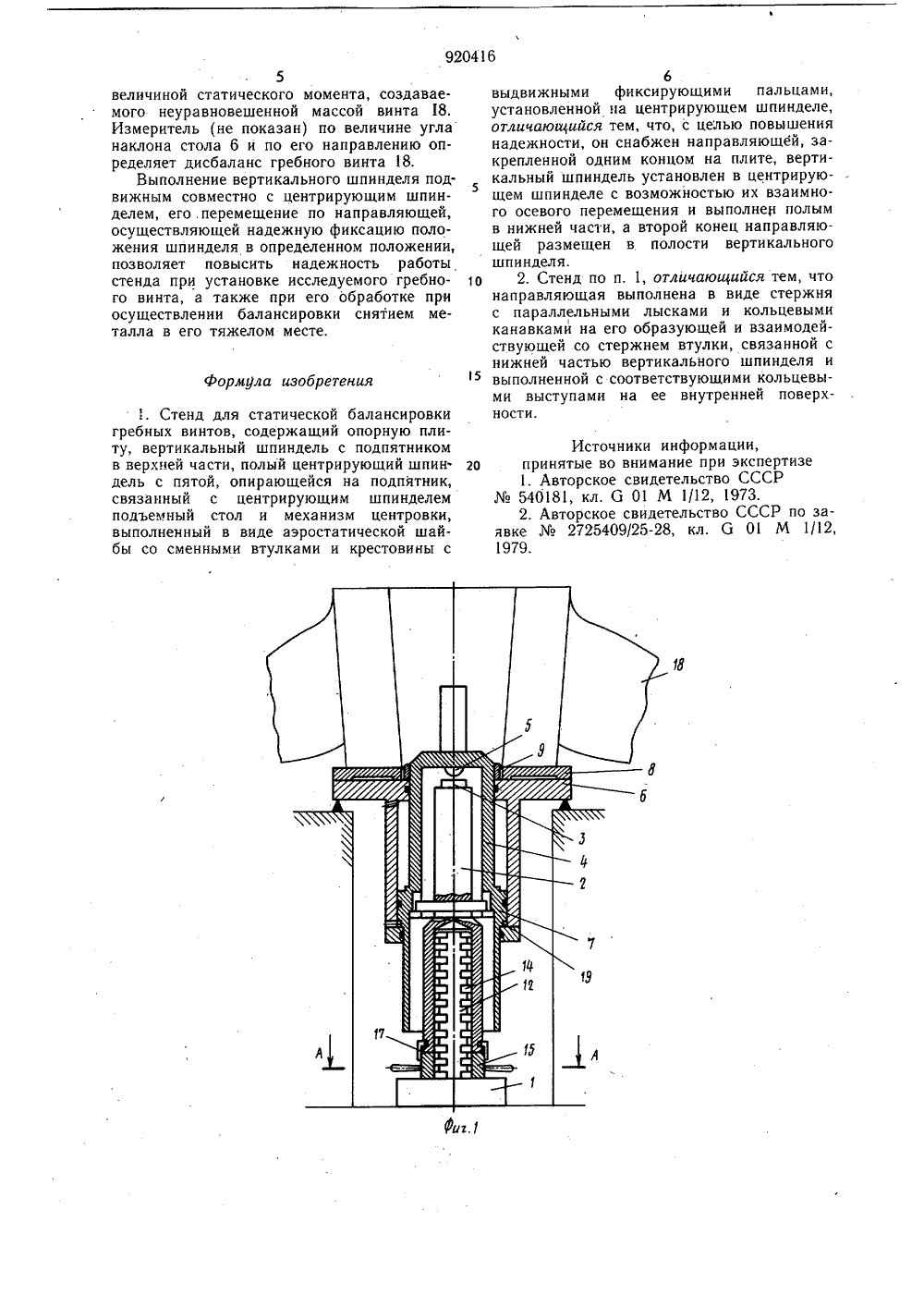

Оп ИСАНИЕИЗЬВРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 11 920416(71) Заявите ТАТИЧЕСКОй БАЛАНСИРОВКИБНЫХ ВИНТОВ(54) СТЕ по техническои сущявляется стенд для Изобретение относится к балансировочной технике и может быть использовано всудостроении для статической балансировки гребных винтов в процессе их изготовления и ремонта.Известен стенд для статической балан-. 5сировки гребных винтов, содержащий опорную плиту, установленный на ней вертикальный шпиндель с плоским подпятником вверхней части, полый центрирующий шпиндель с опорной пятой, опирающейся на подпятник, размещенные на центрирующемшпинделе подъемный стол и механизм цент:ровки, выполненный в виде аэростатическойшайбы и крестовины с выдвижнымификсирующими пальцами, механизм разгрузки,размещенный на опорной плите и блок.измерения дисбаланса 11.Недостатком данного стенда являетсяизменение его чувствительности при балансировке гребных винтов различных размеров и большая высота балансировочногошпинделя над плоскостью стола. Это ограничивает диапазоны размеров балансируемых гребных винтов,Наиболее близкимности к изобретению статической балансировки гребных винтов, содержащий опорную плиту, вертикальный шпиндель с плоским подпятником в верхней части, полый центрирующий шпиндель с опорной пятой, опирающейся на подпятник, связанный с центрирующим шпинделем подъемный стол и механизм центровки, выполненный в виде аэростатической шайбы со сменными втулками и крестовины с выдвижными фиксирующими пальцами, установленной на центрирующем- шпинделе, механизм разгрузки, размещенный на опорной плите, механизм замера дисбаланса и регулятор чувствительности, охватывающий механизм разгрузки и выполненный в виде гидроцилиндра, корпус которого соединен с подъемным столом, а поршень - с центрирующим шпинделем.Недостатком этого стенда является невысокая его надежность в связи с тем, что при установке крупных гребных винтов с высотой ступицы до 2000 м на аэростатическую шайбу увеличивается расстояние по вертикали между опорой вертикального шпинделя и центром тяжести гребного винта, что вызывает неустойчивую работу стенда, снижает его надежность,3Цель изобретения - повышение надежности.Поставленная цель достигается тем, что стенд для статической балансировки гребных винтов, содержащий опорную плиту, вертикальный шпиндель с подпятником в верхней части, полый центрирующий шпиндель с пятой, опирающийся на подпятник, связанный с центрирующим шпинделем подьемный стол и механизм центровки, выполненный в виде аэростатической шайбы со сменными втулками и крестовины с выдвижными фиксирующими пальцами, установленной на центрирующем шпинделе, снабжен направляющей закрепленной одним концом на плите, вертикальный шпиндель установлен в центрирующем шпинделе с возможностью их взаимного осевого перемещения и выполнен полым в нижней части, второй конец направляющей размещен в полости вертикального шпинделя, а направляющая выполнена в виде стержня с параллельными лысками и кольцевыми канавками на его образующей и взаимодействующей со стержнем втулки, связанной с нижней частью вертикального шпинделя и выполненной с соответствующими кольцевыми выступами на ее внутренней поверхности.На фиг. 1 изобрьжен стенд, общий вид; на фиг. 2 - то же, в рабочем положении; на фиг. 3 - сечение А - А на фиг. 1.Стенд для статической балансировки содержит опорную плиту 1, вертикальный шпиндель 2, выполненный полым в нижней части, плоский подпятник 3, размещенный в верхней части шпинделя 2, полый центрирующий шпиндель 4 с опорной пятой 5, подъемный стол 6, связанный с центрирующим шпинделем 4, в полости которого установлен посредством чеки вертикальный шпиндель 2, при этом чека 7 закреплена на шпинделе 2, а в шпинделе 4 выполнена кольцевая проточка, высота которой больше высоты чеки 7, чем обеспечивается осевое взаимное перемещение шпинделей 2 и 4. Стенд содержит также механизм центровки, выполненный в виде аэростатической шай бы 8 со сменными втулками 9 и крестовины 10 с выдвижными пальцами, установленной на хвостовике 11 центрирующего шпинделя 4.Для направления движения вертикального шпинделя 2 и для его фиксации в определенном положении стенд снабжен направляющей, закрепленной одним концом на плите 1, а другим - размещенной в полости вертикального шпинделя 2. Направляющая выполнена в виде стержня 12 с параллельными лысками 13 и кольцевыми канавками 14 на его образующей и взаимодействующей со стержнем 12 втулки 15, на внутренней поверхности которой выполнены соответствующие кольцевые выступы 16 и которая связана с нижней частью вертикального шпинделя 2 посредством собачки 17.50 55 соединяется со сливом.За счет наличия осевого зазора в соединении центрирующего 4 и вертикального 2 шпинделей центрирующий шпиндель 4 опускается до соприкосновения пяты 5 с подпятником 3.При дальнейшей подаче масла стол 6 с винтом 18 приподнимается на некоторую величину. Подвижная система стенда наклоняется на некоторый угол, определяемый 4Стенд работает следующим образом.На аэростатическую шайбу 8 устанавливают балансируемый гребной винт 18 носовой стороной ступицы к верху, при этом винт предварительно центрируется по сменной втулке 9.Во время установки винта на стенд вертикальный 2 и центрирующий 4 шпиндели находятся в нижнем положении и, таким образом, защищены от возможных повреждений, а стол 6 опирается на неподвиж ный фундамент и поэтому имеет место полная безопасность при выполнении установочных работ и работ по удалению лишнего металла. При этом между пятой 5 и подпятником 3 образуется зазор. В нижнюю полость 19 гидроцилиндра, образованного цилидрической частью подъемного стола 6 и образующей шпинделя 4, подают масло и центрирующий шпиндель 4 и вместе с ним вертикальный шпиндель 2 поднимаются.Последний поднимается по стержню 12.2 о Вместе с ним поднимается втулка 15, Подьем производят до тех пор, пока балансировочная опора, образованная пятой 5 и подпятником 3, займет положение выше центра тяжести балансируемого гребного, винта 18 на величину, оптимальную для данного винта т. е. при которой обеспечивается оптимальная чувствительность балансирования, Чем меньше расстояние между центром тяжести винта 18 и опорной поверхностью пяты 5, тем чувствительность стенда выше.Поворотом втулки .15 на 90 фиксируютшпиндель 2 в поднятом положении.фНа хвостовик 11 центрирующего шпинделя 4 надевают крестовину 1 О с пальцами, предварительно настроенными по внутреннему диаметру конусного отверстия в ступиз 5 це балансируемого винта 18.В полость аэростатической шайбы 8 подают сжатый воздух. При этом шайба 8 с установленным на ней гребным винтом 18 всплывает на воздушной подушке. Винт 18 4 в перемещается вместе с аэростатическойшайбой 8 в радиальном направлении за счет зазора между аэростатической шайбой и втулкой 9 до входа крестовины 10 в конусное отверстие в ступице гребного винта 18 и прилегания ее вальцев к поверхнос ти конуса, При этом происходит окончательная центровка винта 18 по оси центрирую- щего шпинделя 4.В верхнюю полость 20 гидроцилиндра 4подают масло, при этом нижняя полость 19920416 Формула изобретения 18 5величиной статического момента, создаваемого неуравновешенной массой винта 18. Измеритель (не показан) по величине угла наклона стола 6 и по его направлению определяет дисбаланс гребного винта 18.Выполнение вертикального шпинделя подвижным совместно с центрирующим шпинделем, его . перемещение по направляющей, осуществляющей надежную фиксацию положения шпинделя в определенном положении, позволяет повысить надежность работы стенда при установке исследуемого гребного винта, а также при его обработке при осуществлении балансировки снятием металла в его тяжелом месте. 1. Стенд для статической балансировки гребных винтов, содержащий опорную плиту, вертикальный шпиндель с подпятником в верхней части, полый центрирующий шпиндель с пятой, опирающейся на подпятник, связанный с центрирующим шпинделем подъемный стол и механизм центровки, выполненный в виде аэростатической шайбы со сменными втулками и крестовины с 6выдвижными фиксирующими пальцами, установленной на центрирующем шпинделе, отличающийся тем, что, с целью повышения надежности, он снабжен направляющей, закрепленной одним концом на плите, вертикальный шпиндель установлен в центрирующем шпинделе с возможностью их взаимного осевого перемещения и выполнен полым в нижней части, а второй конец направляющей размещен в полости вертикального шпинделя.10 2. Стенд по п. 1, отличающийся тем, чтонаправляющая выполнена в виде стержня с параллельными лысками и кольцевыми канавками на его образующей и взаимодействующей со стержнем втулки, связанной с нижней частью вертикального шпинделя и выполненной с соответствующими кольцевыми выступами на ее внутренней поверхности. Источники информации,20 принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 540181, кл. б 01 М 1/12, 1973.2. Авторское свидетельство СССР по заявке Мо 2725409/25-28, кл. б 01 М 1/12,1979.оставитель Р. ГайнуТехред А. Бойкасираж 883Государственногоелам изобретенийсква, Ж - 35, РаПатент, г. Ужг еда ктор аказ 23 СдиноваКорректор А. ФеренцПодписноекомитета СССРи открытийшская наб., д. 4/5род, ул. Проектная, 4
