Линия сортировки бытовых отходов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1818147
Автор: Таценюк
Текст

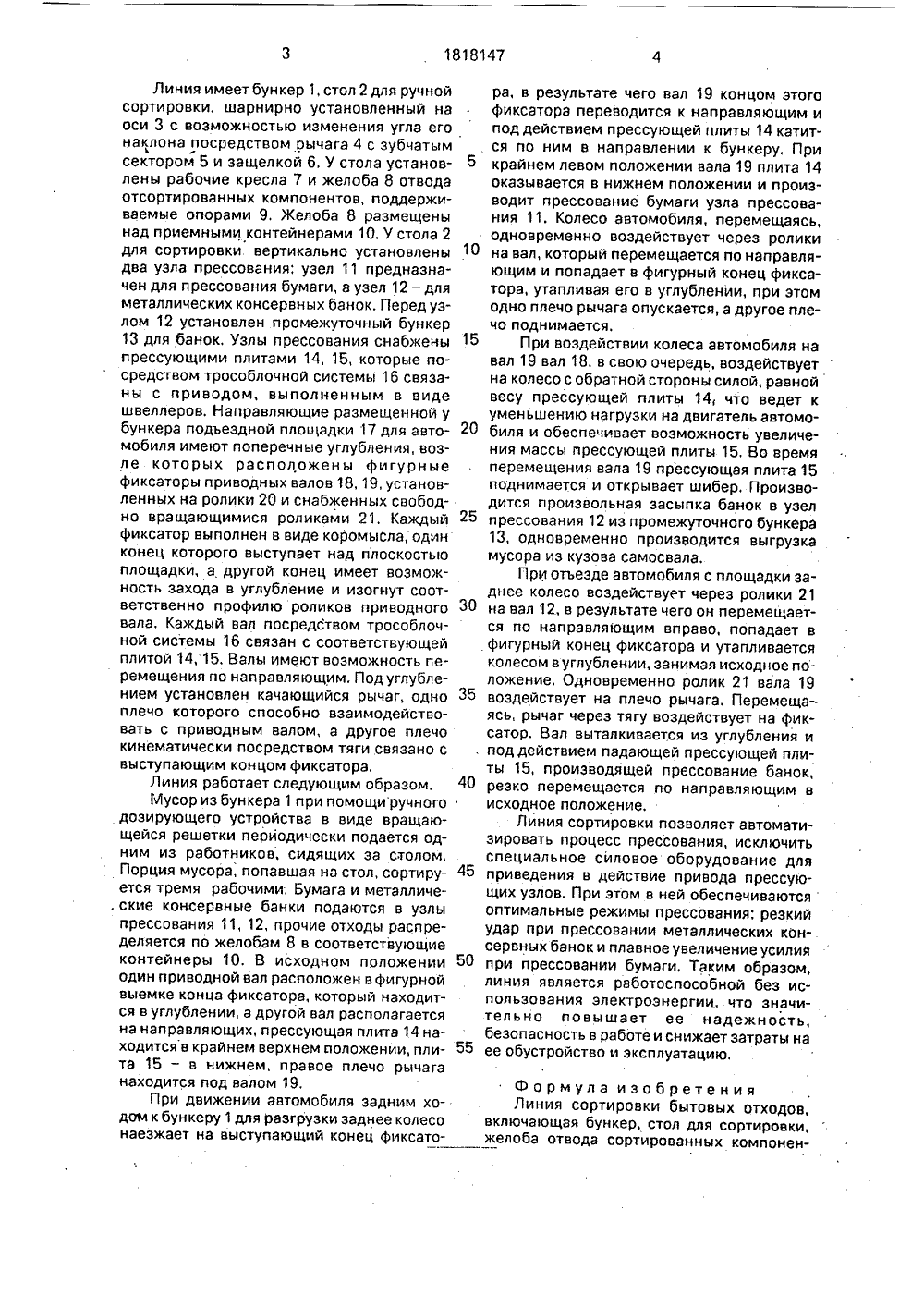

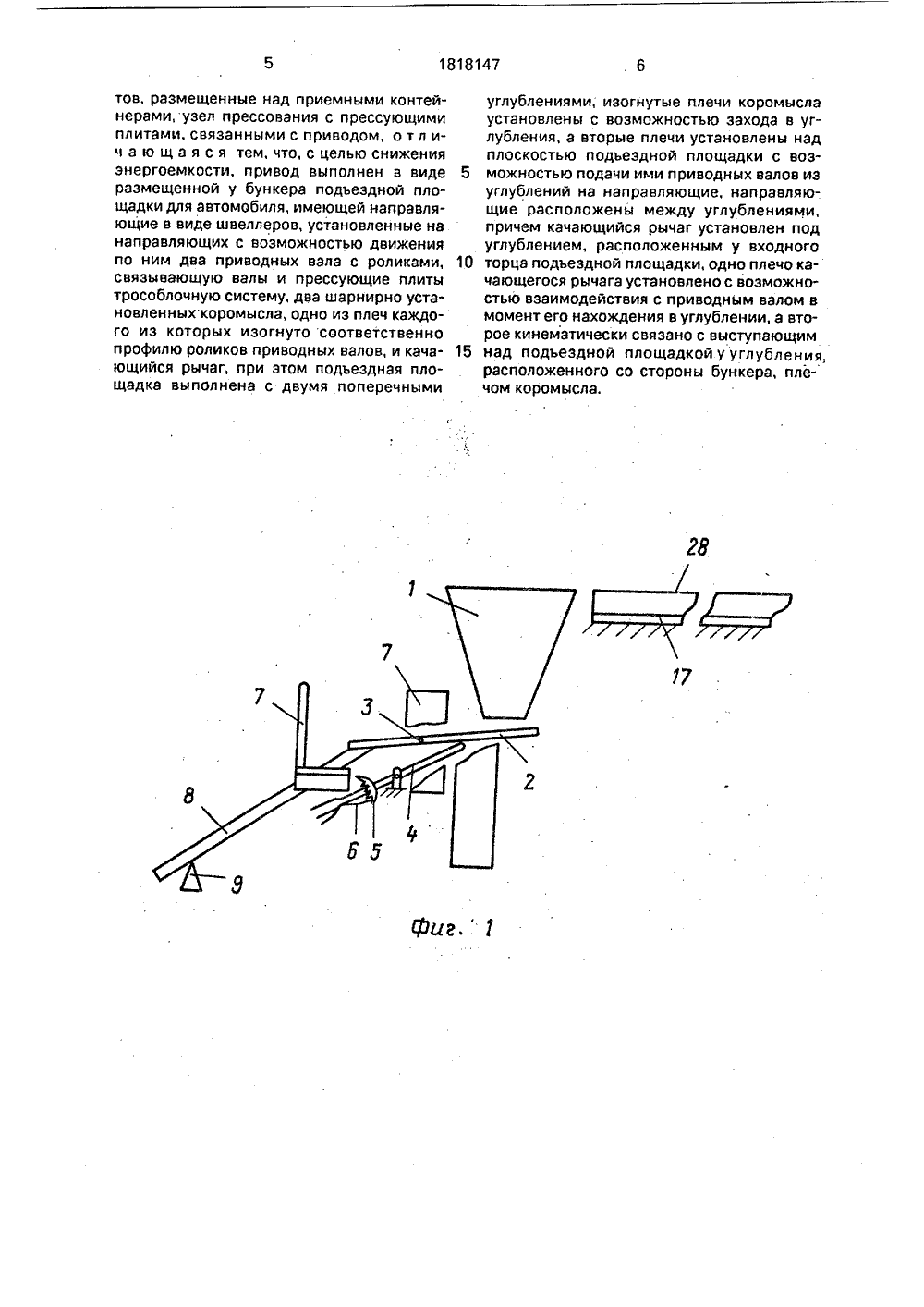

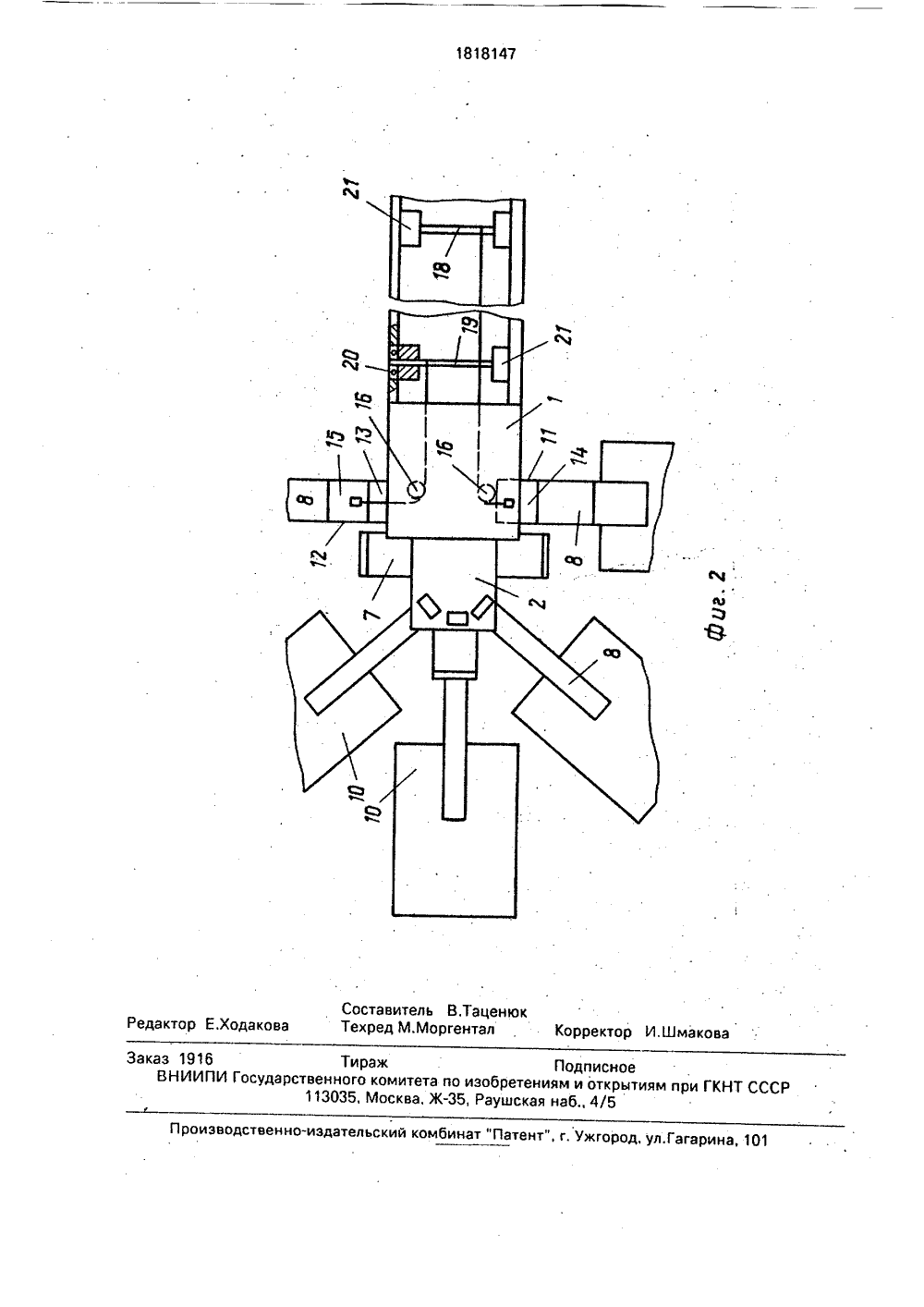

Линия имеет бункер 1, стол 2 для ручной сортировки, шарнирно установленный на оси 3 с возможностью изменения угла его наклона посредством оычага 4 с зубчатым сектором 5 и защелкой 6. У стола установлены рабочие кресла 7 и желоба 8 отвода отсортированных компонентов, поддерживаемые опорами 9. Желоба 8 размещены над приемными контейнерами 10, У стола 2 для сортировки вертикально установлены два узла прессования; узел 11 предназначен для прессования бумаги, а узел 12 - для металлических консервных банок. Перед узлом 12 установлен промежуточный бункер 13 для банок. Узлы прессования снабжены прессующими плитами 14, 15, которые посредством трособлочной системы 16 связаны с приводом, выполненным в виде швеллеров. Направляющие размещенной у бункера подъездной площадки 17 для автомобиля имеют поперечные углубления, возле которых расположены фигурные фиксаторы приводных валов 18, 19, установленных на ролики 20 и снабженных свободно вращающимися роликами 21. Каждый фиксатор выполнен в виде коромысла, один конец которого выступает над плоскостью площадки, а другой конец имеет возмокность захода в углубление и изогнут соответственно профилю роликов приводного вала, Каждый вал посредством трособлочной системы 16 связан с соответствующей плитой 14, 15, Валы имеют возможность перемещения по направляющим, Подуглублением установлен качающийся рычаг, одно плечо которого способно взаимодействовать с приводным валом, а другое плечо кинематически посредством тяги связано с выступающим концом фиксатора,Линия работает следующим образом, Уусор из бункера 1 при помощи ручного дозирующего устройства в виде вращающейся решетки периодически подается одним из работников, сидящих за столом. Порция мусора, попавшая на стол, сортиру- ется тремя рабочими; Бумага и металличе, ские консервные банки подаются в узлы прессования 11, 12, прочие отходы распределяется по желобам 8 в соответствующие контейнеры 10. В исходном положении один приводной вал расположен в фигурной выемке конца фиксатора, который находится в углублении, а другой вал располагается на направляющих, прессующая плита 14 находится в крайнем верхнем положении, плита 15 - в нижнем, правое плечо рычага находится под валом 19,При движении автомобиля задним ходом к бункеру 1 для разгрузки заднее колесо наезжает на выступающий конец фиксатора, в результате чего вал 19 концом этогофиксатора переводится к направляющим ипод действием прессующей плиты 14 катится по ним в направлении к бункеру. При5 крайнем левом положении вала 19 плита 14оказывается в нижнем положении и производит прессование бумаги узла прессования 11. Колесо автомобиля, перемещаясь,одновременно воздействует через ролики"0 на вал, который перемещается по направляющим и попадает в фигурный конец фиксаторэ, утапливая его в углублении, при этомодно плечо рычага опускается, а другое плечо поднимается.15 При воздействии колеса автомобиля навал 19 вал 18, в свою очередь, воздействуетна колесо с обратной стороны силой, равнойвесу прессующей плиты 14, что ведет куменьшению нагрузки на двигатель автомо 20 биля и обеспечивает возможность увеличения массы прессующей плиты 15, Во времяперемещения вала 19 прессующая плита 15поднимается и открывает шибер, Производится произвольная засыпка банок в узел25 прессования 12 из промежуточного бункера13, одновременно производится выгрузкамусора из кузова самосвала.При отъезде автомобиля с площадки заднее колесо воздействует через ролики 2130 на вал 12, в результате чего он перемещается по направляющим вправо, попадает вфигурный конец фиксатора и утапливаетсяколесом в углублении, занимая исходное положение. Одновременно ролик 21 вала 1935 воздействует на плечо рычага. Перемеща-.ясь, рычаг через тягу воздействует на фиксатор, Вал выталкивается из углубления и, под действием падающей прессующей плиты 15, производящей прессование банок,40 резко перемещается по направляющим висходное положение,Линия сортировки позволяет автоматизировать процесс прессования, исключитьспециальное силовое оборудование для45 приведения в действие привода прессующих узлов. При этом в ней обеспечиваютсяоптимальные режимы прессования: резкийудар при прессовании металлических кбнсервных банок и плавное увеличение усилия50 при прессовании бумаги, Таким образом,линия является работоспособной без использования электроэнергии, что значительно повышает ее надежность,безопасность в работе и снижает затраты на55 ее обустройство и эксплуатацию,Формула изобретения Линия сортировки бытовых отходов,включающая бункер, стол для сортировки, желоба отвода сортированных компонентов, размещенные над приемными контейнерами, узел прессования с прессующими плитами, связанными с приводом, о т л ич а ю щ а я с я тем, что, с целью снижения энергоемкости, привод выполнен в виде 5 размещенной у бункера подъездной площадки для автомобиля, имеющей направляющие в виде швеллеров, установленные на направляющих с возможностью движения по ним два приводных вала с роликами, 10 связывающую валы и прессующие плиты трособлочную систему, два шарнирно установленных коромысла, одно из плеч каждого из которых изогнуто соответственно профилю роликов приводных валов, и кача ющийся рычаг, при этом подъездная площадка выполнена с двумя поперечными углублениями; изогнутые плечи коромысла установлены с возможностью захода в углубления, а вторые плечи установлены над плоскостью подъездной площадки с возможностью подачи ими приводных валов из углублений на направляющие, направляющие расположены между углублениями, причем качающийся рычаг установлен под углублением, расположенным у входного торца подъездной площадки, одно плечо качающегося рычага установлено с возможностью взаимодействия с приводным валом в момент его нахождения в углублении, а второе кинематически связано с выступающим над подъездной площадкой у углубления, расположенного со стороны бункера, плечом коромысла,1818147 ставитель 8,Таценюкхред М,Моргентал Корректор И,Шмакова тор Е.Ходако Производственно-издательский комбинат "Патент", г. Ужго агарина, 10 аказ 1916 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
СмотретьЗаявка
4686067, 03.05.1989
ЖИЛИЩНЫЙ ПРОИЗВОДСТВЕННО-ЭКСПЛУАТАЦИОННЫЙ ТРЕСТ, Г. КУЛЯБ
ТАЦЕНЮК ВЛАДИМИР СТЕПАНОВИЧ
МПК / Метки
МПК: B03B 9/06
Метки: бытовых, линия, отходов, сортировки
Опубликовано: 30.05.1993
