Патрон для крепления коленчатого вала и т. п. изделий при обработке его шатунных шеек на станке, встроенном в автоматическую линию
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

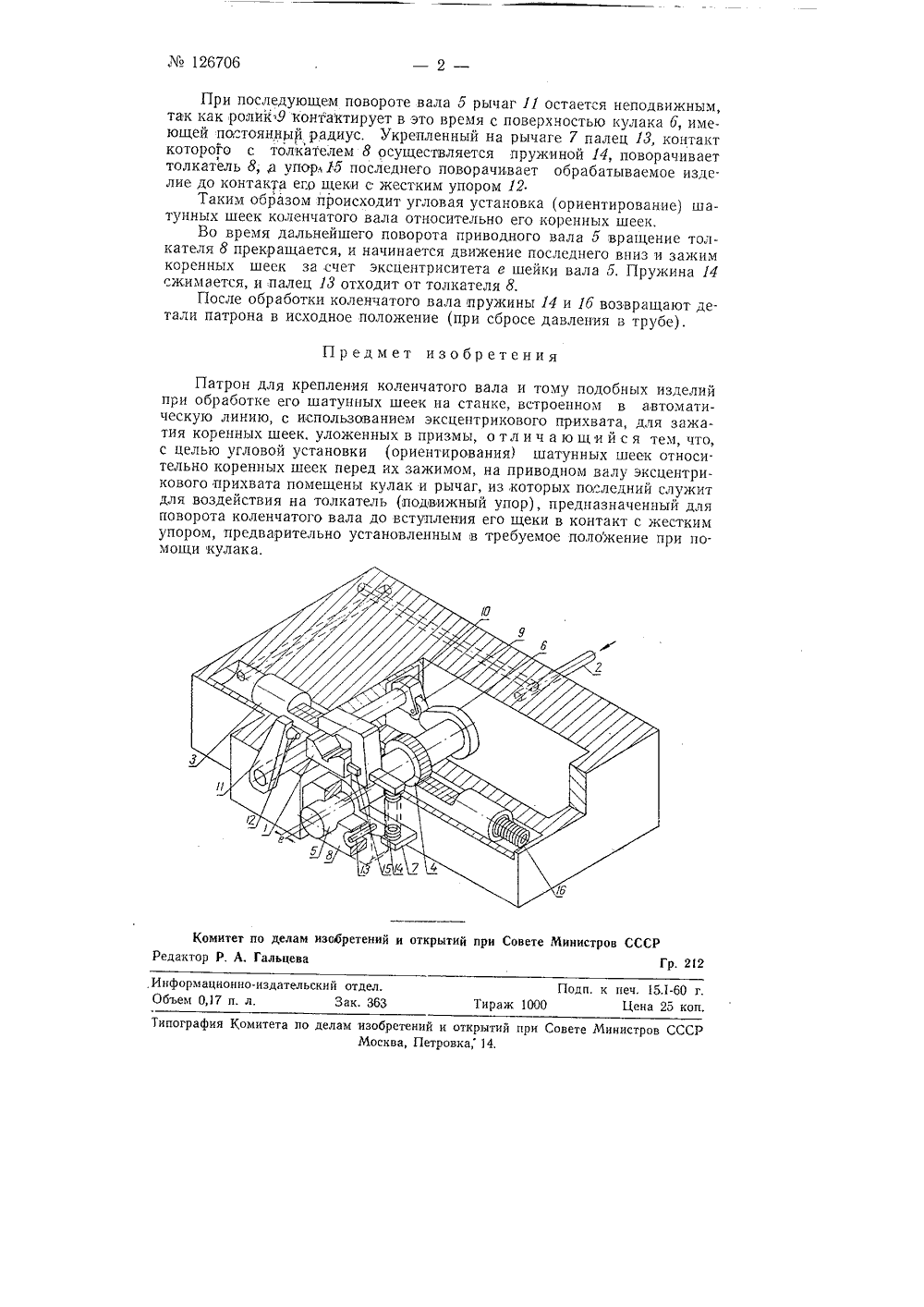

Мо 26706 Класс 49 а, 29 оз49 а, 9 СССР ИЗОБРЕТЕНИЯУ СВИДЕТЕЛЬСТВУ ОПИСАНИ К АВТСРСК Ж. Г, Кан, Е, Н, Нестеров и Л. С. ДЛЯ КРЕПЛЕНИЯ КОЛЕНЧАТОГО ЪХ ИЗДЕЛИЙ ПРИ ОБРАБОТКЕ Е ШЕЕК НА СТАНКЕ, ВСТРОЕННО АВТОМАТИЧЕСКУЮ ЛИНИЮАТР ОДО ВАЛА И ТОМУГО ШАТУННЪХМ В июня 1959 г. за ЛЪ 632501/25 в Комитет по делам изобретений г открытий при Совете Министров СССР аявлен публиковано в Бюллетене изобретений Мо за 1960 г. При обработке шатунных шеек коленчатого вала и тому подобных изделий на станке, встроенном в автоматическую линию, требуется строгая установка шатунных шеек в угловом направлении относительно коренных, уложенных на призму патрона, служащего для крепления коленчатого вала.Описываемый патрон для крепления коленчатого вала с применением эксцентрикового прихвата для зажатия коренных шеек, уложенных в призмы, обеспечивает автоматическую угловую установку (ориентирование) шатунных шеек обрабатываемого коленчатого вала относительно коренных его шеек перед их зажимом.Особенность патрона заключается в том, что на приводном валу эксцентрИкового захвата помещены кулак и рычаг, служащий для воздействия на толкатель 8 (подвижный упор), предназначенный для поворота коленчатого вала до контакта его щеки с жестким упором, предваритель. но установленным в требуемое положение при помощи кулака,На чертеже изображена схема описываемого патрона.Обрабатываемое изделие, например коленчатый вал, укладывается коренными шейками на призмы 1 патрона, устанавливаемого на план- шайбе станка таким образом, что ось шатунных шеек совпадет с осью шпинделя. Через трубу 2 подается масло под торец поршня-рейки 3, которая перемещается вправо (по чертежу) и поворачивает шестерню 4, сидящую на приводном валу б эксцентрикового прихвата.На валу б жестко установлены кулак б и рычаг 7. На эксцентриковой шейке вала б свободно расположен толкатель 8 (подвижный упор). При движении поршня-рейки 3 кулак б через ролик 9 поворачивает вал 10, на котором укреплен рычаг 11, снабженный жестким упором 12 происходит подвод жесткого упора 12 в рабочее положение (отвод жесткого упора требуется при установке обрабатываемого изделия на призмы 1).12 б 06 При последующем повороте вала 5 рычаг 11 остается неподвижным, так как ролик 9 контактирует в это время с поверхчостью кулака 6, имеющей постоянн 1 ый радиус. Укрепленный на рычаге 7 палец 13, контакт которого с толкателем 8 осуществляется пружиной 14, поворачивает толкатель 8, а упора 15 последнего поворачивает обрабатываемое изделие до контакта егр щеки с жестким упором 12Таким ооразом происходит угловая установка (ориентирование) шатунных шеек коленчатого вала относительно его коренных шеек.Во время дальнейшего поворота приводного вала 5 вращение толкателя 8 прекращается, и начинается движение последнего вниз и зажим коренных шеек за счет эксцентриситета е шейки вала 5. Пружина 14 сжимается, и палец 13 отходит от толкателя 8,После обработки коленчатого вала пружины 14 и 1 б возвращают детали патрона в исходное положение (при сбросе давления в трубе). Предмет изобретения Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Р. А. Гальцева Гр. 212Информационно. издательский отдел.Объем 0,17 п. л. Зак. 363 Поди. к печ. 5.1-60 г.Тираж 1000 Цена 25 коп,Типография Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14, Патрон для крепления коленчатого вала и тому подобных изделий при обработке его шатунных шеек на станке, встроенном в автоматическую линию, с использованием эксцентрикового прихвата, для зажатия коренных шеек, уложенных в призмы, о т л и ч а ю щ и й с я тем, что, с целью угловой установки (ориентирования) шатунных шеек относительно коренных шеек перед их зажимом, на приводном валу эксцентрикового прихвата помещены кулак и рычаг, из,которых по".ледний служит для воздействия на толкатель (подвижный упор), предназначенный для поворота коленчатого вала до вступления его щеки в контакт с жестким упором, предварительно установленным 1 в требуемое положение при помощи кулака.
СмотретьЗаявка
632501, 29.06.1959
Кан Ж. Г, Кац Л. С, Нестеров Е. Н
МПК / Метки
МПК: B23B 5/18
Метки: автоматическую, вала, встроенном, коленчатого, крепления, линию, обработке, патрон, станке, шатунных, шеек
Опубликовано: 01.01.1960
