Микропрограммное устройство управления

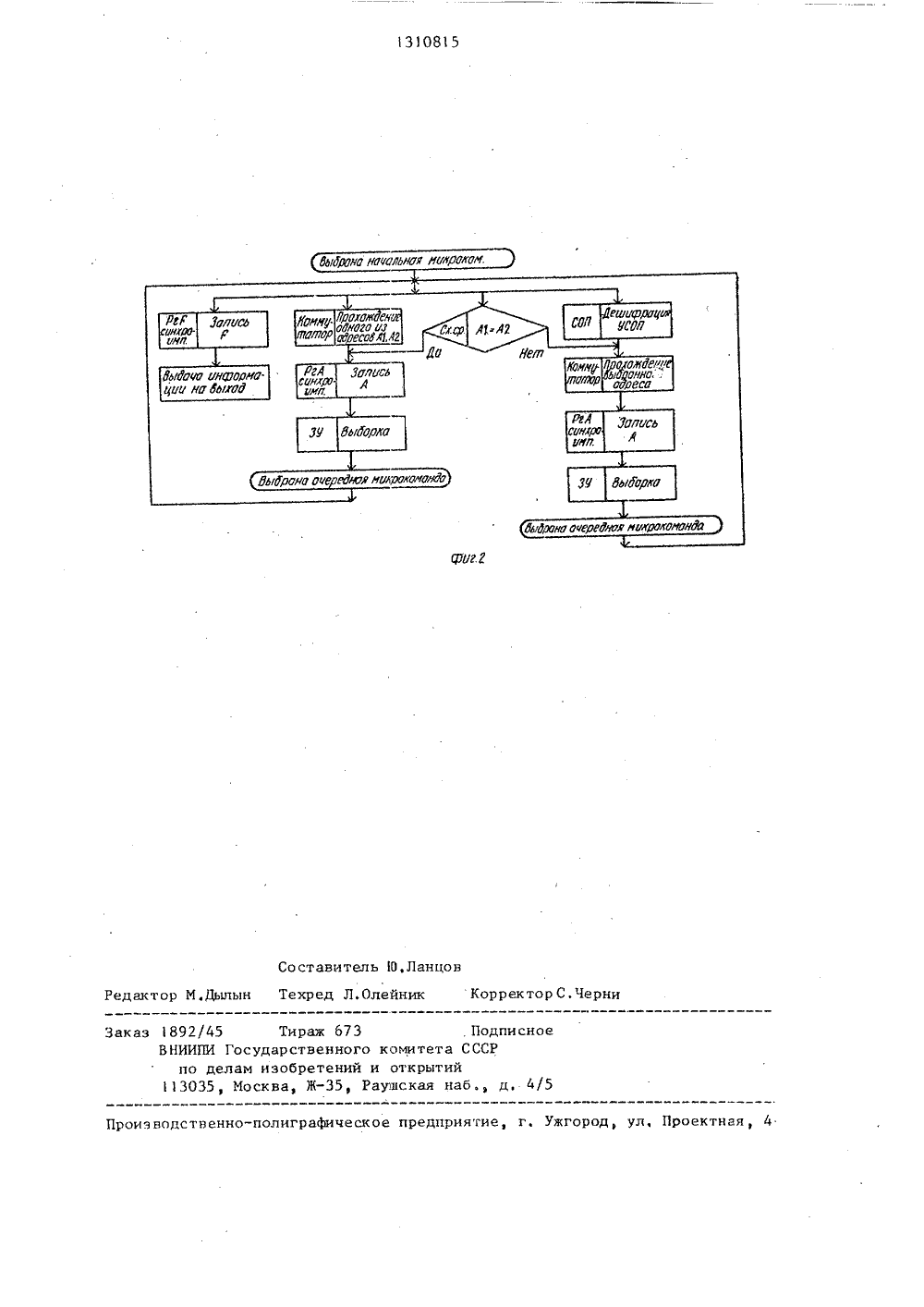

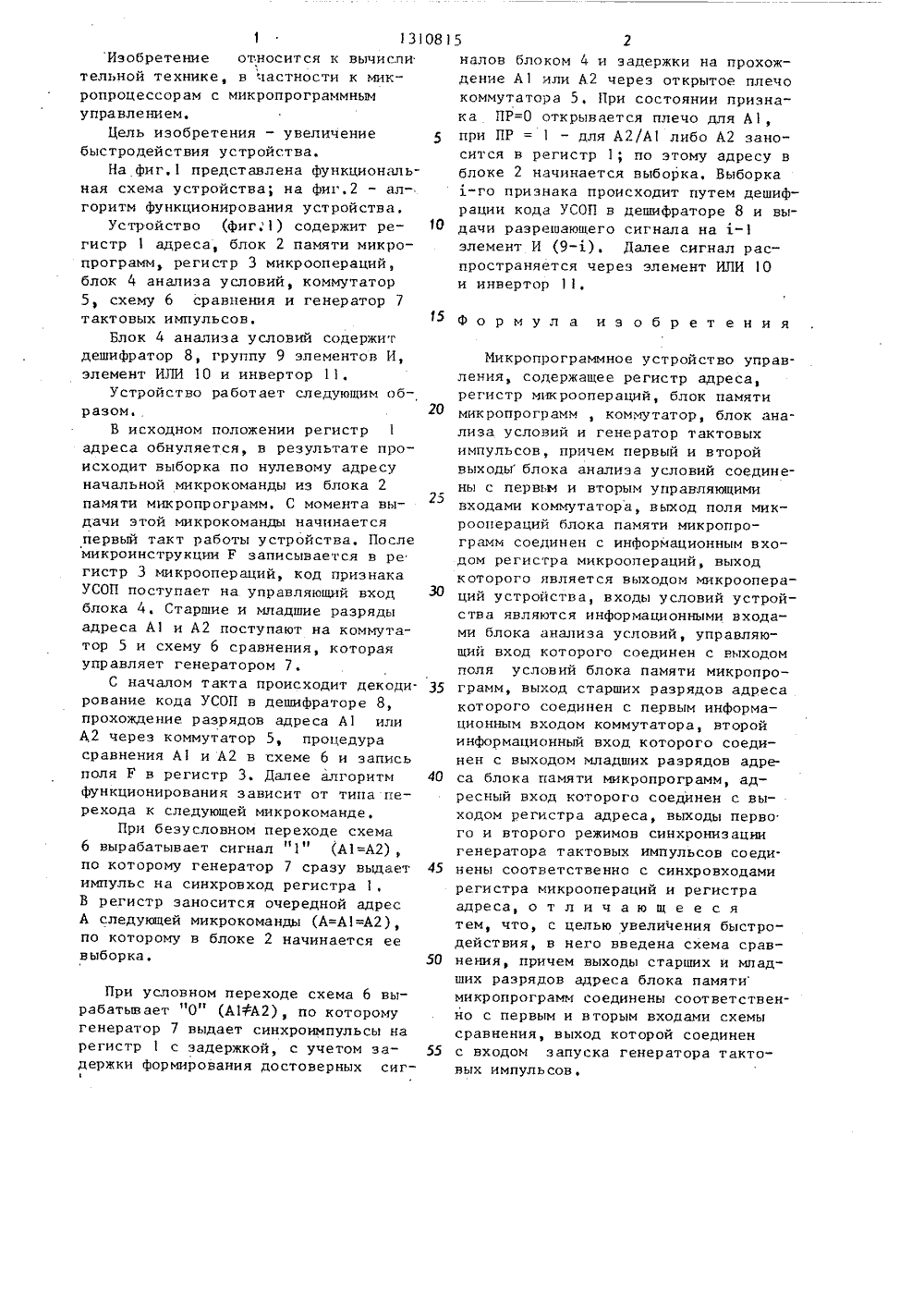

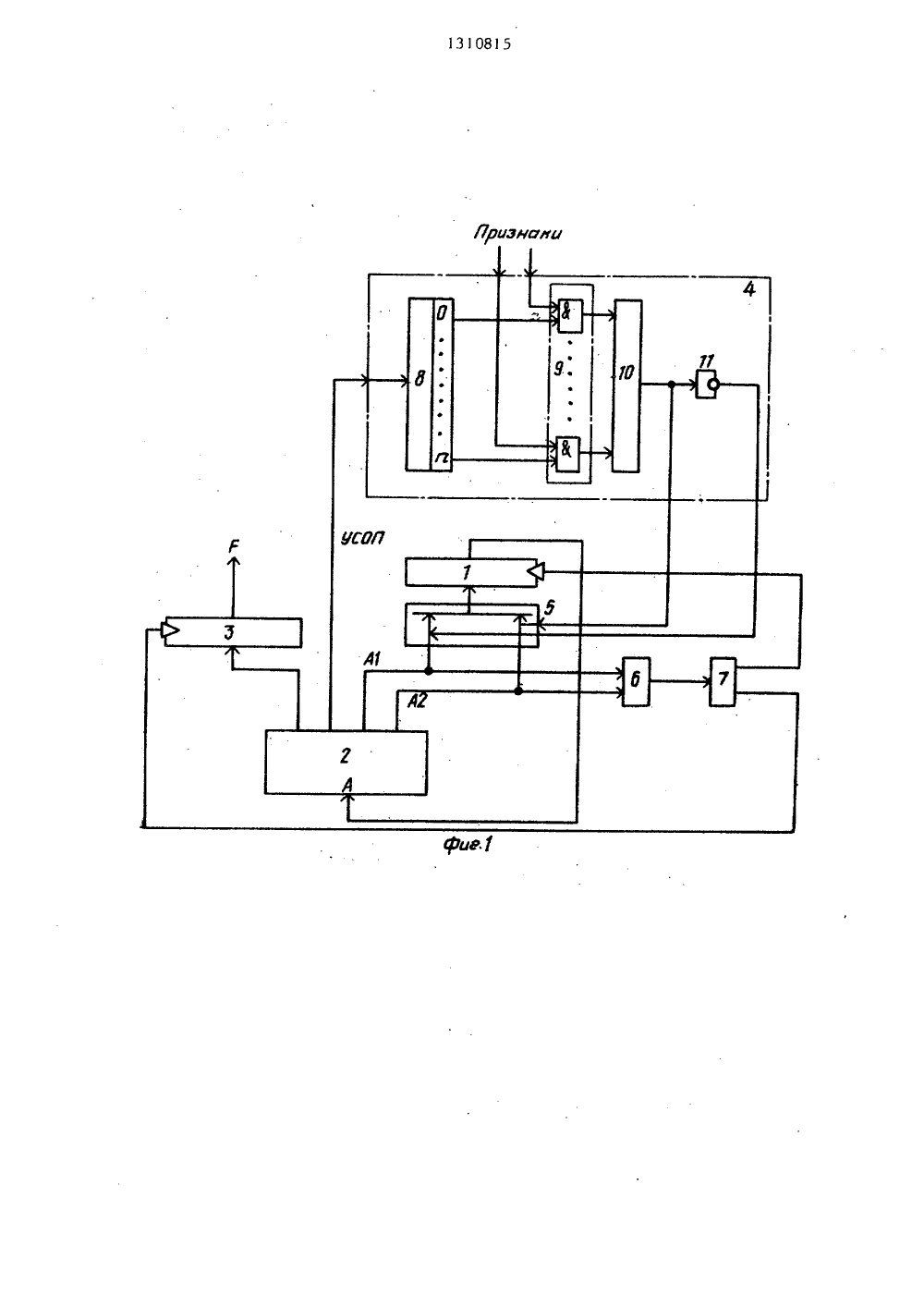

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 119) 11 АР 4 С 06 Р 9/22 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ЗОБРЕТЕНИДЕТЕЛЬСТВ У(57) Изобретение относится к вычислительной технике и может использоваться в микропроцессорных системахс микропрограммным управлением. Цельизобретения - увеличение быстродействия. Устройство содержит регистрадреса, блок памяти микропрограммрегистр микроопераций, блок анализаусловий, коммутатор, схему сравненияи генератор тактовых импульсов. Цельизобретения достигается тем, чтопри безусловных переходах генераторформирует укороченную по длительно.сти серию синхроимпульсов работы устройства. 2 ил.(56) Майоров С,А, Новиков ГПринципы организации цифровы- Л.: Машиностроение, 1974,рис. 6.4,Майоров С,А., Новиков Г.ИСтруктура ЗВМ. - Л,: Машиност1979, с. 314, рис. 10.4,машин 203роени ОПИСАНИН АВТОРСКОМ ВСГ и131081 5 2налов блоком 4 и задержки на прохождение А 1 или А.2 через открытое плечокоммутатора 5, При состоянии признака ПР=О открывается плечо для А 1,при ПР = 1 - для А 2/А либо А 2 заносится в регистр 1; по этому адресу вблоке 2 начинается выборка. Выборка-го признака происходит путем дешифрации кода УСОП в дешифраторе 8 и выдачи разрешающего сигнала на -1элемент И (9-1), Далее сигнал распространяется через элемент ИЛИ 1 Ои инвертор 11,При условном переходе схема 6 вырабатывает "0" (А 1 ФА 2), по которому генератор 7 выдает синхроимпульсы на регистр 1 с задержкой, с учетом за держки формирования достоверных сиг Изобретение относится к вычислительной технике, в частности к микропроцессорам с микропрограммнымуправлением,Цель изобретения - увеличение 5быстродействия устройства.На фиг,1 представлена функциональная схема устройства; на фиг,2 - алгоритм функционирования устройства.Устройство (фиг.1) содержит ре Огистрадреса, блок 2 памяти микропрограмм, регистр 3 микроопераций,блок 4 анализа условий, коммутатор5, схему 6 сравнения и генератор 7тактовых импульсов.15Блок 4 анализа условий содержитдешифратор 8, группу 9 элементов И,элемент ИЛИ 10 и инвертор 11,Устройство работает следующим образом,20В исходном положении регистр 1адреса обнуляется, в результате происходит выборка по нулевому адресуначальной микрокоманды из блока 2памяти микропрограмм, С момента вы 25дачи этой микрокоманды начинаетсяпервый такт работы устройства, Послемикроинструкции Г записывается в регистр 3 микроопераций, код признакаУСОП поступает на управляющий вход З 0блока 4. Старшие и младшие разрядыадреса А 1 и А 2 поступают на коммутатор 5 и схему 6 сравнения, котораяуправляет генератором 7.С началом такта происходит декоди.рование кода УСОП в дешифраторе 8,прохождение разрядов адреса А 1 илиА 2 через коммутатор 5, процедурасравнения А 1 и А 2 в схеме 6 и записьполя Р в регистр 3. Далее алгоритм 40функционирования зависит от типа перехода к следующей микрокоманде.При безусловном переходе схема6 вырабатывает сигнал "1" (А 1=А 2),по которому генератор 7 сразу выдает 45импульс на синхровход регистра 1,В регистр заносится очередной адресА следующей микрокоманды (А=А 1=А 2),по которому в блоке 2 начинается еевыборка, 50 формула из обрет ения Микропрограммное устройство управления, содержащее регистр адреса, регистр микроопераций, блок памяти микропрограмм , коммутатор, блок анализа условий и генератор тактовых импульсов, причем первый и второй выходы блока анализа условий соединены с первьм и вторым управляющими входами коммутатора, выход поля микроопераций блока памяти микропрограмм соединен с информационным входом регистра микроолераций, выход которого является выходом микроопераций устройства, входы условий устройства являются информационными входами блока анализа условий, управляющий вход которого соединен с выходом поля условий блока памяти микропрограмм, выход старших разрядов адреса которого соединен с первым информа - ционным входом коммутатора, второй информационный вход которого соединен с выходом младших разрядов адреса блока памяти микропрограмм, адресный вход которого соединен с выходом регистра адреса, выходы перво го и второго режимов синхронизации генератора тактовых импульсов соеди. иены соответственно с синхровходами регистра микроопераций и регистра адреса, о т л и ч а ю щ е е с я тем, что, с целью увеличения быстродействия, в него введена схема сравнения, причем выходы старших и младших разрядов адреса блока памяти микропрограмм соединены соответственно с первым и вторым входами схемы сравнения, выход которой соединен с входом запуска генератора тактовых импульсов.310815Составитель 10,Ландов Редактор М,Дылын Техред Л.Олейник Корректор С. Черни Заказ 1892/45 Тираж б 73 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4
