@ -(-2-окси-5-трет. октилфенилметил)амино@ метилмеркаптомасляная кислота в качестве вторичного ускорителя вулканизации каучуков общего назначения содержащих в качестве основного ускорителя сульфенамидного типа

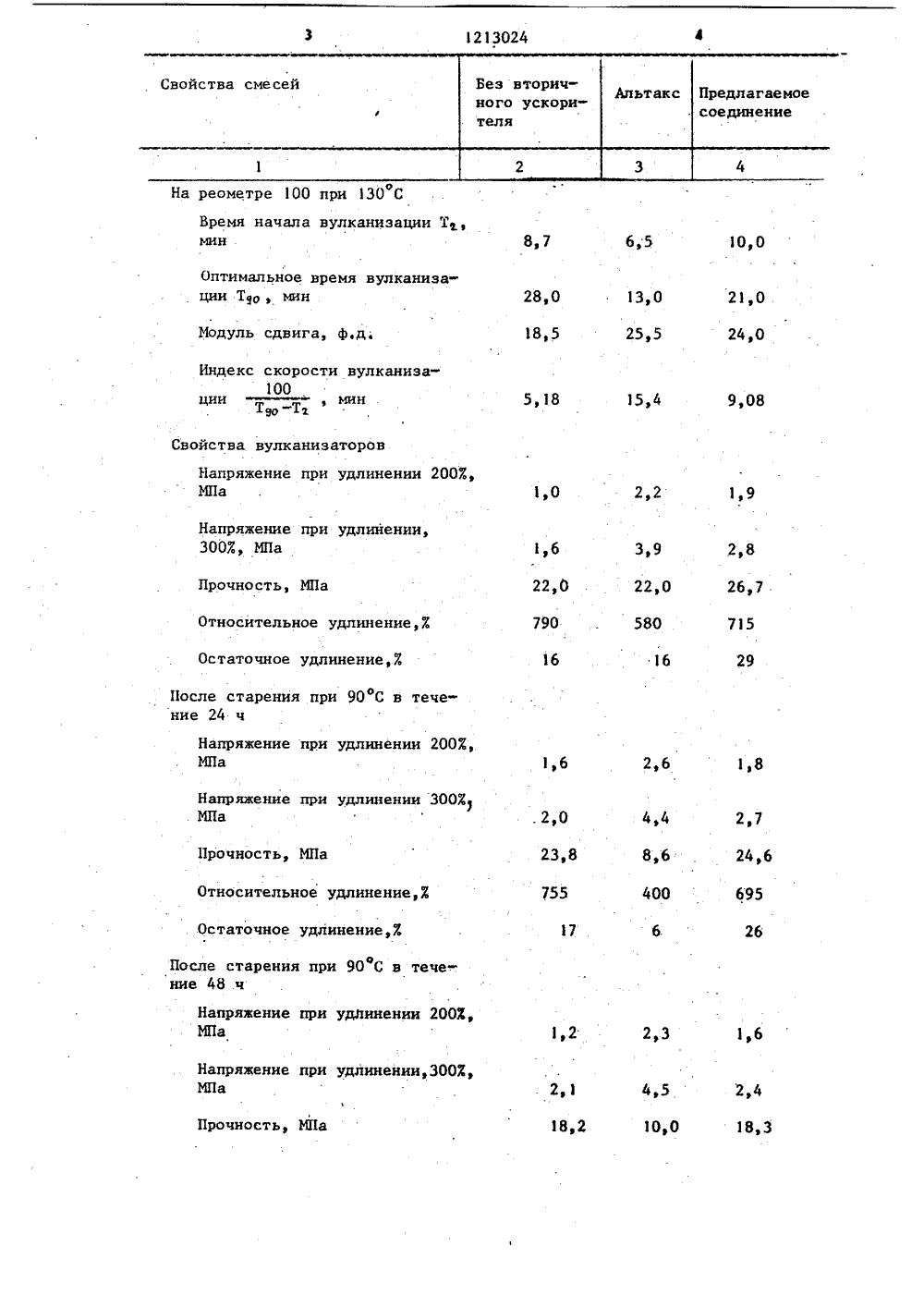

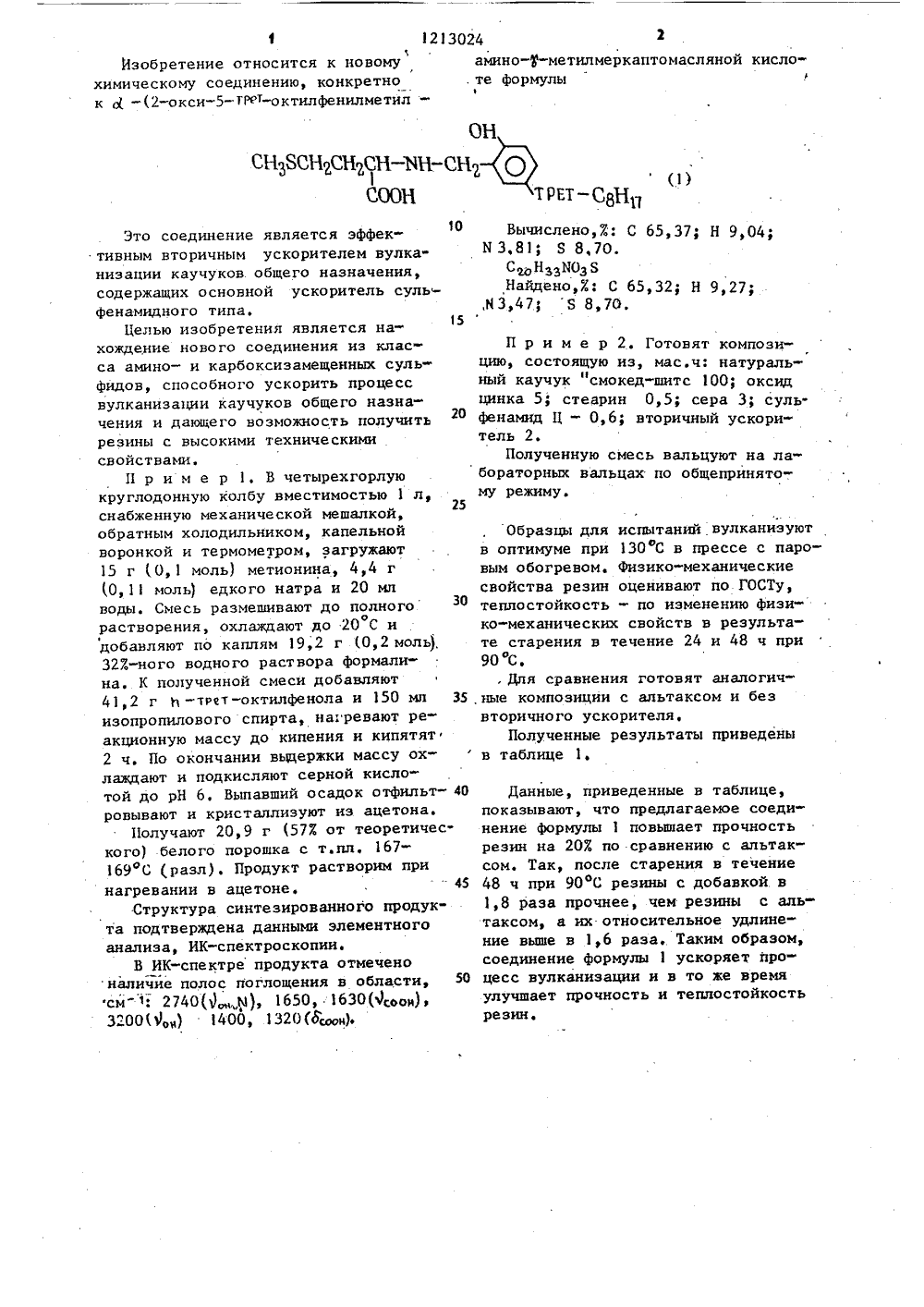

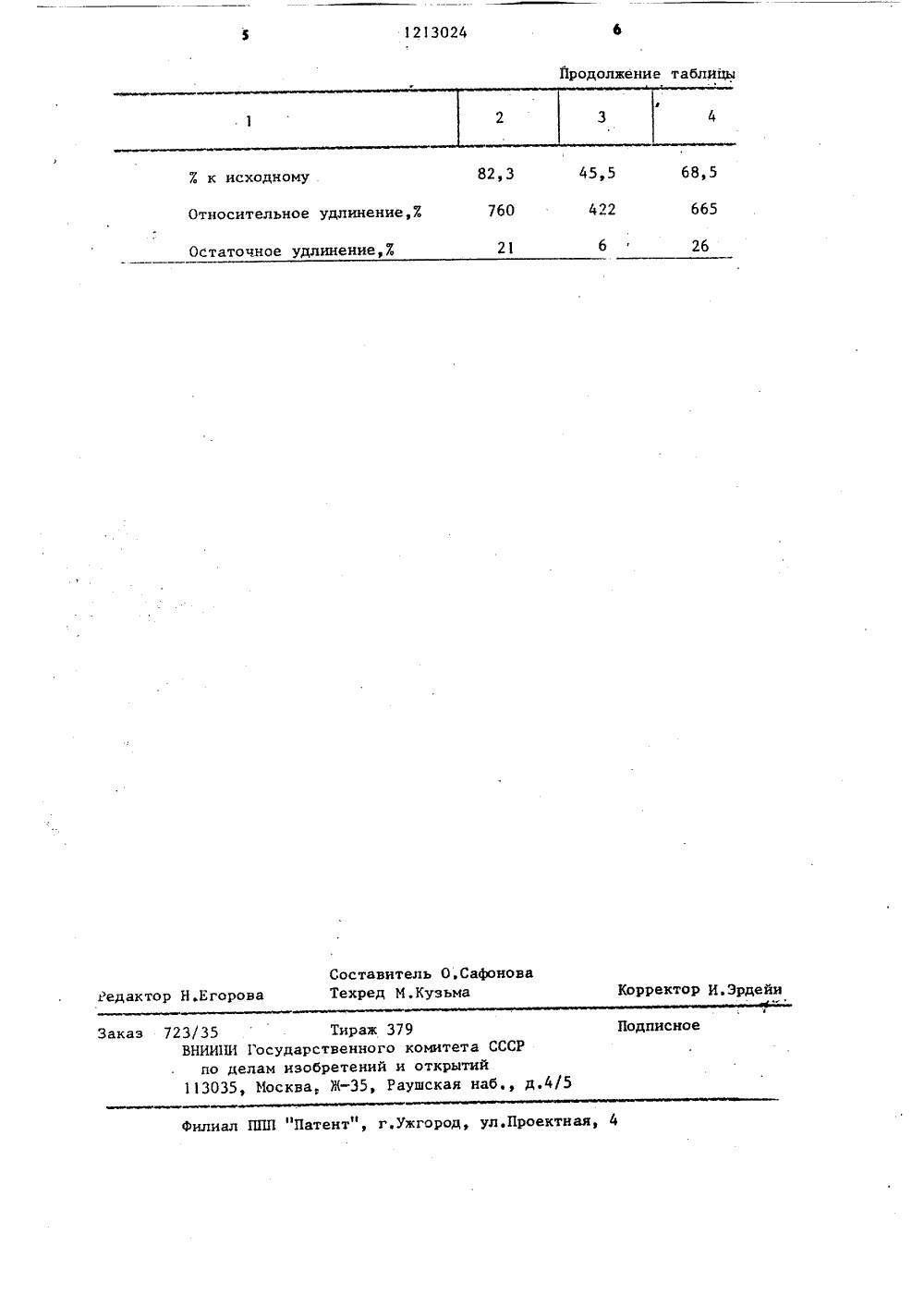

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 8012130 243, С 08 К 5/ 7 С ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 29667/23-04.02.86.Бюл.учно-исследкатов для ательски лимерных с а а,Б.Киро, Л амонов и 7.269 (О Вгеп С. нокислот Ьеш., 19(57) ю/-(2-окси- тРет-октилфенилметил) амино-М-метилмеркаптомаслянаякислота формулы модеистслотой, - 711-14,ы вэ ой к Р 5,ОН НРСНгСИСН-жН-СНСООН Рет- С 8 в качестве вторичного ускорителя вул- ния, содержащих в качестве основно каниэации каучуков общего наэначе- го ускоритель сульфенамидного типа,Б.СиманеГ.В.Тархо8,8)Продуктс койев2, 27,(54) о( - (2-ОКСИ-ТРЕТ-ОКТИЛФЕНИЛИЕТИЛ 1 АИИНО-"ИЕТИЛИЕ Р КАПТОМАСЛЯНАЯКИС 310 ТА В КАЧЕСТВЕ ВТОРИЧНОГО У 1 КОРИТЕЛЯ ВУЛКАНИЗАЦИИ КАУЧУКОВ ОБЩЕГО НАЗНАЧЕНИЯ, СОДЕРЖАЩИХ В КАЧЕСТВЕ ОСНОВНОГО УСКОРИТЕЛЬ СУЛЬФЕНАИИДНОГО ТИПА,й 3,47, Б 8,7 О.5П р и м е р 2. Готовят композицию, состоящую из, мас.ч: натуральный каучук "смокед-шитс 100; оксидцинка 5; стеарин 0,5; сера 3; суль"фенамид Ц - 0,6; вторичный ускоритель 2.Полученную смесь вальцуют на лабораторных вальцах по общепринятому режиму. фенамидного типа.1Целью изобретения является нахождение нового соединения из класса амино и карбоксиэамещенных сульфидов, способного ускорить процессвулканизации каучуков общего назначения и дающего воэможность получить2резины с высокими техническимисвойствами,П р и м е р 1. В четырехгорлуюкруглодонную колбу вместимостью 1 л,2снабженную механической мешалкой,обратным холодильником, капельнойворонкой и термометром, загружают15 г 0,1 моль) метионина, 4,4 г0,1 моль) едкого натра и 20 млводы. Смесь размешивают до полного30Орастворения, охлаждают до 20 С идобавляют по каплям 19,2 г 10,2 моль),327.-ного водного раствора формалина. К полученной смеси добавляют41,2 г И-трет-октилфенола и 150 мл 35изопропилового спирта, нагревают реакционную массу до кипения и кипятят2 ч. По окончании выдержки массу охлаждают и подкисляют серной кислотой до рН 6. Выпавший осадок отфильтровывают и кристаллизуют иэ ацетона.Получают 20,9 г (573 от теоретического) белого порошка с т.пл. 167169 С (разл). Продукт растворим принагревании в ацетоне.Структура синтезированного продукта подтверждена данными элементногоанализа, ИК-спектроскопии.В ИК-спектре продукта отмеченоналичие полос поглощения в области, 50см 1: 2740(1),м), 1650, 1630(4 соон) э3200 1 4 ом) 14001320 Жсоон)е 5" 45 1Изобретение относится к новомухимическому соединению, конкретнок с -(2-окси-Прф-октилфенилметил -Это соединение является эффективным вторичным ускорителем вулканизации каучуков общего назначения, содержащих основной ускоритель сульОбразцы для испытаний вулканиэуют в оптимуме при 130 С в прессе с паровым обогревом, Физико-механические свойства резин оценивают по ГОСТУ, теплостойкость - по изменению физико-механических свойств в результате старения в течение 24 и 48 ч при 90 С., Для сравнения готовят аналогичные композиции с альтаксом и без вторичного ускорителя.Полученные результаты приведены в таблице 1. Данные, приведенные в таблице,показывают, что предлагаемое соединение формулы 1 повышает прочностьрезин на 20 Х по сравнению с альтаксом. Так, после старения в течение48 ч при 90 ОС резины с добавкой в1,8 раза прочнее, чем резины с альтаксом, а их относительное удлинение выше в 1,6 раза, Таким образом,соединение формулы 1 ускоряет процесс вулканизации и в то же времяулучшает прочность и теплостойкостьрезин,213024 Свойства смес ометре нач Вр 85 10,0 время в Оптимально ции То, ми каниза 8,13 Модуль сдвига, ф.д 5 4,сти вулмин иза,18 9,0 войства вулканизаторов Напряжение при удлинении 200%, МПа 1,0 Напряжение при удлинени300%, МПа 3,9 2,8 Прочность, МПа 2,22,0 6,7 Относительное ение,% 90 . 580 715 16 2 статочное удлинение,% После старения при 90 С в течние 24 ч Напряжение при удлинении 200%,МПа 6 яжение при удлинении 300.2,0 4 а 6 Прочность, МП 23,755 400 тносительное удлинени Остаточное удлинение,% После старения при 90 С в течение 48 чНапряжение при удлинен б 2 ии 200%,1,2 2,3 Напряжение при удлинении,300%,МПа1 21 Прочность, МП 3едактор Н.Егорова 723/35 Тираж 379ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Подписное Заказ филиал ППП "Патент", г.ужгород, ул.Проектная, 4
